3540 CA - Säge SKIL - Kostenlose Bedienungsanleitung

Produkttyp	Akku-Kreissäge
Marke	Skil
Modell	3540 CA
Motortyp	Bürstenlos
Sägeblattdurchmesser	115 mm - 120 mm
Bohrung	9,5 mm
Maximale Schnitttiefe	41 mm
Schnittwinkel	0° - 45°
Schnittmaterialien	Holz, Spanplatte, Sperrholz, Aluminium, Fliesen, Stein, Kunststoff
Energieversorgung	Lithium-Ionen-Akku (kompatibel mit BR1*31***)
Kompatibles Ladegerät	SKIL CR1*31***
Akkuspannung	Nicht angegeben (typ. 18 V oder 20 V)
LED-Beleuchtung	Ja, automatisch
Staubabsaugung	Ja, mit Adapter
Parallelanschlag	Ja, verstellbar
Schnittlinienanzeige	Ja, für Schnitte bei 0° und 45°
Spindelarretierung	Ja, zum Blattwechsel
Akkuschutz	Ja (Überlast, Temperatur, Entladung)
Wartung	Lüftungsschlitze und unteres Gehäuse regelmäßig reinigen
Reparierbarkeit	Autorisierter SKIL-Kundendienst
Mitgeliefertes Zubehör	Hartmetallblatt, gehärtetes Stahlblatt, Diamantscheibe, Innensechskantschlüssel, Parallelanschlag, Staubsaugeradapter

Häufig gestellte Fragen - 3540 CA SKIL

Wie wechselt man das Sägeblatt?

Entfernen Sie den Akku. Lösen Sie die Schraube des Sägeblatts mit dem Innensechskantschlüssel im Uhrzeigersinn. Drücken Sie die Spindelarretierung. Entfernen Sie den Flansch und das alte Sägeblatt. Setzen Sie das neue Sägeblatt ein, wobei die Zähne in Pfeilrichtung auf dem Gehäuse zeigen müssen. Setzen Sie den Flansch wieder auf und ziehen Sie die Schraube nach dem Arretieren um 1/8 Umdrehung zurück.

Wie stelle ich die Schnitttiefe ein?

Lösen Sie den Tiefeneinstellknopf. Heben oder senken Sie die Grundplatte auf die gewünschte Tiefe (0-41 mm) mithilfe der Tiefenanzeige. Ziehen Sie den Knopf fest. Das Sägeblatt sollte nicht mehr als 3 mm unter dem Werkstück hervorstehen.

Wie stelle ich den Schnittwinkel ein?

Lösen Sie den Winkelverstellknopf. Neigen Sie das Gerät auf den gewünschten Winkel (0° bis 45°) mit Hilfe der Anzeige. Ziehen Sie den Knopf fest. Die tatsächliche Schnitttiefe weicht bei Gehrungsschnitten ab.

Was tun, wenn der Akku nicht lädt?

Überprüfen Sie, ob der Akku innerhalb des zulässigen Temperaturbereichs (4-40°C beim Laden) liegt. Wenn nach Drücken der Anzeigetaste 2 LEDs blinken, ist der Akku außerhalb des Bereichs. Warten Sie, bis er Raumtemperatur erreicht hat. Wenn das Problem weiterhin besteht, verwenden Sie nur das passende Ladegerät SKIL CR1*31***.

Wie verwende ich den Parallelanschlag?

Führen Sie den Parallelanschlag in die Schlitze an der Vorderseite der Grundplatte ein. Lösen Sie die Einstellschraube mit dem Innensechskantschlüssel, stellen Sie die gewünschte Schnittbreite auf der Skala ein (unter Verwendung der Schnittlinienanzeige als Nullreferenz), und ziehen Sie dann die Schraube fest.

Was tun bei Rückschlag?

Halten Sie die Säge fest, positionieren Sie Ihren Körper seitlich des Sägeblatts. Wenn das Blatt klemmt, lassen Sie den Schalter los und halten Sie die Säge still, bis sie vollständig zum Stillstand kommt. Entfernen Sie die Säge niemals während des Betriebs. Verwenden Sie scharfe Sägeblätter und stützen Sie große Werkstücke ab, um ein Einklemmen zu vermeiden.

Wie reinige ich das Gerät?

Entfernen Sie den Akku. Reinigen Sie die Lüftungsschlitze und den Bereich um das untere Gehäuse mit Druckluft oder einer Bürste. Reinigen Sie das Sägeblatt nach jedem Gebrauch, besonders wenn es Harz geschnitten hat.

Welche Sägeblätter für verschiedene Materialien?

Verwenden Sie das gehärtete Stahlblatt (AC) für Holz, Aluminium, Kunststoff und Schichtstoffplatten. Verwenden Sie die Diamantscheibe (AD) für Keramik und Fliesen. Hartmetallbestückte Blätter (Y) bieten eine 30-fach höhere Lebensdauer.

Wie verwende ich die Staubabsaugung?

Schließen Sie den Schlauch des Staubsaugers an den mitgelieferten Adapter (H) an. Lassen Sie den Schlauch das untere Gehäuse nicht behindern. Verwenden Sie den Staubsauger nicht beim Schneiden von Metallen.

Was bedeutet das Blinken der LED?

Wenn die LED während des Betriebs blinkt, ist der Akkuschutz aktiviert. Dies kann durch Überlast (Last reduzieren), Temperatur außerhalb des Bereichs (warten, bis der Akku -20°C bis +50°C erreicht hat) oder schwachen Akku (laden) verursacht werden.

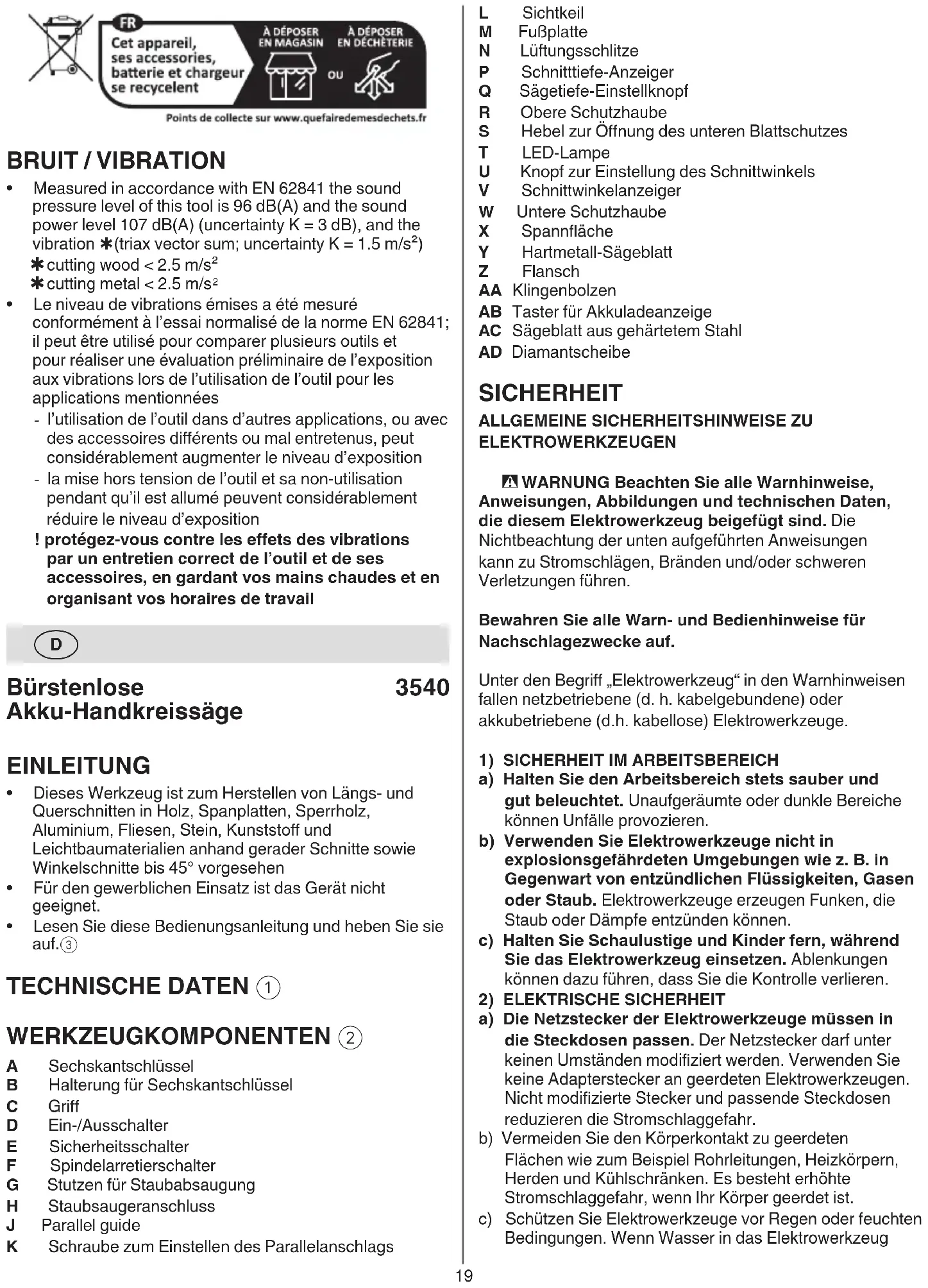

BEDIENUNGSANLEITUNG 3540 CA SKIL

Bürstenlose Akku-Handkreissäge

3540

EINLEITUNG

• Dieses Werkzeug ist zum Herstellen von Längs- und Querschnitten in Holz, Spanplatten, Sperrholz, Aluminium, Fliesen, Stein, Kunststoff und Leichtbaumaterialien anhand gerader Schnitte sowie Winkelschnitte bis 45° vorgesehen
• Für den gewerblichen Einsatz ist das Gerät nicht geeignet.
• Lesen Sie diese Bedienungsanleitung und haben Sie sie auf.③

TECHNISCHE DATEN ①

WERKZEUGKOMPONENTEN ②

A Sechskantschluss
B Halterung fur Sechskantschlüssel
C Griff
D Ein-/Ausschalter
E Sicherheitsschalter
F Spindelarretierschalter
G Stutzen fur Staubabsaugung
H Staubsaugeranschluss
J Parallel guide
K Schraube zum Einstellen des Parallelanschlags

L Sichtkeil
M FuBplatte
N Lüftungsschlitze
P Schnitttiefe-Anzeiger
Sagetiefe-Einstellknopf
R Obere Schutzhaube
S Hebel zur Öffnung des unteren Blattschutzes
T LED-Lampe
U Knopf zur Einstellung des Schnittwinkels
V Schnittwinkelanzeiger
W Untere Schutzhaube
X Spannfläche
Y Hartmetall-Sägeblatt
Z Flansch
AA Klingenbolzen
AB Taster fur Akkuladeanzeige
AC Sägeblatt aus geharteten Stahl
AD Diamantscheibe

SICHERHEIT

ALLGEMEINE SICHERHEITSHINWEISE ZUELEKTKOWERKZEUGEN

WARNING Beachten Sie alle Warnhinweise, Anweisungen, Abbildungen und technischen Daten, die diesen Elektrowerkzeug beigefügts sind. Die Nichtbeachtung der unten aufgeführten Anweisungen kann zu Stromschlagen, Branden und/oder schweren Verletzungen führen.

Bewahren Sie alle Warn- und Bedienhinweise für Nachschlagezwecke auf.

Unter den Begriff „Elektrowerkzeug" in den Warnhinweisen fallen netzbetriebene (d. h. kabelgebundene) oder akkubetriebene (d.h. kabellose) Elektrowerkzeuge.

1) SICHERHEIT IM ARBEITSBEREICH
a) Halten Sie den Arbeitsbereich stets sauber und gut beleuchtet. Unaufgeräumte oder dunkle Bereiche konnen Unfälle provozieren.
b) Verwenden Sie Elektrowerkzeuge nicht in explosionsgefahrdeten Umgebungen wie z. B. in Gegenwart von entzündlichen Flüssigkeiten, Gasen oder Staub. Elektrowerkzeuge erzeugen Funken, die Staub oder Dämpfe entsetzt konnen.
c) Halten Sie Schaulustige und Kinder fern, während Sie das Elektrowerkzeug einsetzen. Ablenkungen können dazu führen, dass Sie die Kontrolle verlieren.
2) ELEKTRISCHE SICHERHEIT
a) Die Netzstecker der Elektrowerkzeuge müssen in die Steckdosen passen. Der Netzstecker damit unter keinen Umständen modifiziert werden. Verwenden Sie keine Adapterstecker an geerdeten Elektrowerkzeugen. Nicht modifierte Stecker und passende Steckdosen reduzieren die Stromschlaggefahren.
b) Vermeiden Sie den Körperkontakt zu geerdeten Flächen wie zum Beispiel Rohrleitungen, Heizkörpersn, Herden und Kühlschränken. Es besteht erhöhte Stromschlaggefahr, wenn Ihr Körper geerdet ist.
c) Schützen Sie Elektrowerkzeuge vor Regen oder feuchten Bedingungen. Wenn Wasser in das Elektrowerkzeug

eindringt, besteht erhöhe Stromschlaggefahr.

d) Das Kabelarf nicht zweckentfremdet werden. Das Netzkabelarf nicht zum Tragen, Ziehen oder Herausziehen des Elektrowerkzeugs aus der Steckdose verwendet werden. Das Netzkabel muss vor Hitze, OI, scharfen Kanten oder beweglichen Teilen ferngehalten werden. Durch beschadigte oder verknottete Kabel besteht erhöhte Stromschlaggefahr.
e) Wenn Sie ein Elektrowerkzeug im Freien benutzen, verwenden Sie ein Verlängerungskabel, das für den Gebrauch im Freien geeignet ist. Die Stromschlaggefahr verringgert sich bei Gebrauch eines Netzkabels, das für den Einsatz im Freien geeignet ist.
f) Wenn der Gebrauch eines Elektrowerkzeuges an einem feuchten Ort unvermeidbar ist, benutzen Sie eine durch eine Fehlerstromschutzeinrichtung (Fl-Schalter) geschützte Stromquelle. Die Verwendung einer Fehlerstromschutzeinrichtung reduziert die Stromschlaggefahr.

3) PERSONENSICHERHEIT

a) Seien Sie wachsam, geben Sie darauf auf Acht, was Sie tun, und benutzen Sie ihren gesunden Menschenverstand, wenn Sie ein Elektrowerkzeug verwenden. Betreiben Sie das Gerät nicht, wenn Sie mäde oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit kann beim Gebrauch eines Elektrowerkzeugs zu ernsthaften Verletzungen führen.
b) Tragen Sie eine persönliche Schutzausrüstung. Tragen Sie immer einen Augenschutz. Durch eine für die jeweiligen Bedingungen geeignete Schutzausrüstung wie etwa eine Staubschutzmaske, rutschfeste Schuhe, Helm oder Gehorschutz lasst sich die Verletzungsgefahr verringern.
c) Ungewonnen Anlauf verhindern. Vor dem Anschlieben an eine Steckdose und/oder einen Akku und vor dem Aufnehmer oder Transportieren des Geräts immer kontrollieren, ob der Hauptschalter in ausgeschalteter Position ist. Unfälle sind vorprogrammiert, wenn Sie Elektrowerkzeuge mit einem Finger am Netzschalter/TRagen oder Elektrowerkzeuge mit eingeschalteten Netzschalter an eine Steckdose anschließen.
d) Entfernen Sie alle Einstellschlüssel oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Schraubenschlüssel oder ein Schlüssel, der noch an einem beweglichen Teil des Elektrowerkzeuges befestigt ist, kann Verletzungen hervorrufen.
e) Nicht überstrecken. Achten Sie stets auf einen festen Stand und halten Sie das Gleichgewicht. Dies ermöglich in unerwarteten Situationen eine bessere Kontrolle über das Elektrowerkzeug.
f) Halten Sie Ihr Haar und ihre Kleidung von den beweglichen Teilen fern. Weite Kleidung, Schmuck oder langes Haar können sich in den beweglichen Teilen verfangen.
g) Wenn Komponenten zum Anschluss an eine Absauganlage und an Auffangvorrichtungen mitgeliefert werden, achten Sie darauf, dass diese ordnungsgemäß befestigt und benutzt werden. Die Verwendung einer Staubaffangvorrichtung kann Gefahren durch Staub reduzieren.
h) Lassen Sie sich nicht durch die aufgrund hαufiger Benutzung entstandene Vertrautheit mit Werkzeugen

dazu verleiten, unachtsam zu werden und die für Werkzeuge geltenden Sicherheitsgrundsätze zu ignorantieren. Eine fahrlässige Handlung kann bereits im Bruchteil einer Sekunde zu schweren Verletzungen führen.

4) GEBRAUCH UND PFLEGE DES ELEKTROWERKZEUGS

a) Üben Sie keinen übermögen Druck auf das Elektrowerkzeug aus. Verwenden Sie ein geeignetes Elektrowerkzeug für die jeweiligen Arbeiten. Durch das passende Elektrowerkzeug lässt sich die Arbeiten better und)sicherer in dem jeweils vorgesehenen Tempo erledigen.
b) Verwenden Sie das Elektrowerkzeug nicht, wenn es sich mit dem Schalter weder ein- noch ausschalten lasst. Ein Elektrowerkzeug, das sich über den Schalter nicht betätgten lasst, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Netzstecker aus der Steckdose bzw.nehmen Sie den Akku vom Elektrowerkzeug ab, sofern dieser entfernbar ist, bevor Sie Einstellungen vornehmen, das Zubehor wechseln oder das Elektrowerkzeug verstauen. Solche vorsorglichen Sicherheitsmaßnahmen verringn die Gefahr, dass sich das Elektrowerkzeug unbeabsichtigt einscheltet.
d) Bewahren Sie nicht benutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf und verbieten Sie Personen die Gerätebenutzung, die das Elektrowerkzeug oder diese Anweisungen nicht kennen. In den Handen nicht eingewiesener Benutzer stellen Elektrowerkzeuge eine große Gefahr dar.
e) Warten Sie Elektrowerkzeuge und Zubehörteile. Achten Sie auf falsch ausgerichtete oder fest sitzende bewegliche Teile, Bruchstellen und sonstige Umstände, die die Funktion des Elektrowerkzeuges beeinträchtigen konnen. Lassen Sie beschädigte Elektrowerkzeuge reparieren, bevor Sie sie wieder einsetzen. Viele Unfälle entstehen durch schlecht gewartete Elektrowerkzeuge.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sachgemäß gewartete Schneidwerkzeuge mit scharfen Schneiden neigen weniger zum Festfahren und sind leichter zu kontrollieren.
g) Benutzen Sie das Elektrowerkzeug, Zubehor, Werkzeugeinsätze usw. gemäß diesen Anweisungen und berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführenden Arbeiten. Die Verwendung des Elektrowerkzeug für Aufgaben, die von seinem bestimmungsgemäß Zweck abweichen, können zu gefährlichen Situationen führen.
h) Halten Sie die Griffe und Grifflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Grifflächen beeinträchtigen die sichere Handhabung des Werkzeugs und führen in unerwarteten Situationen zum Verlust der Kontrolle über das Werkzeug.

5) BENUTZUNG UND PFLEGE VON AKKUGERÄTEN

a) Laden Sie den Akku nur mit dem vom Hersteller vorgegebenen Ladegerät auf. Ein Ladegerät, das für einen bestimmten Akkutyp geeignet ist, kann bei der Benutzung eines anderen Akkus zu einer Brandgefahr werden.
b) Benutzen Sie für die Elektrowerkzeuge nur die jeweils zugehörigen Akkus. Bei Verwendung anderer Akkus besteht Verletzungs- und Brandgefahr.
c) Wenn der Akku nicht benutzt wird, halten Sieihn von

anderen metallischen Gegenständen fern, wie etwa Buroklammern, Munzen, Schlüssel, Nagel, Schrauben oder anderen kleinen Metallgegenständen, die eine Verbindung zwischen den Polen herstellen können. Das Kurzschreiben der Pole kann Verbrennungen oder Brände verursachen.

d) Bei unsachgemäßer Anwendung kann Flüssigkeit aus dem Akku austreten; Kontakt vermeiden. Falls Sie versehentlich mit Akkusäure in Berührung gekommen sind, spulen Sie die Stelle mit Wasser. Falls Akkusäure in die Augen geraten ist, suchen Sie zugemessen einen Arzt auf. Aus dem Akku austretende Flüssigkeit kann Reizungen oder Verzürgungen verursachen.
e) Benutzen Sie keinen Akku oder ein Werkzeug, das beschädigt oder umgebaut wurde. Beschädigte oder umgebaute Akkus können sich unvorhagesehen verhalten, wodurch möglicherweise ein Brand, eine Explosion oder Verletzungen verursicht werden.
f) Akkus oder Werkzeuge vor Feuer oder extremen Temperaturen schützen. Feuer oder Temperatures über 130°C können eine Explosion verursachen.
g) Befolgen Sie alle Ladeanweisungen und laden Sie den Akku oder das Werkzeug nicht außerhalb des Temperaturbereichs auf, der in der Anleitung angegebenen ist. Das unsachgemäß Aufladen oder Laden außerhalb des angegebenen Temperaturbereichs kann den Akku beschädigen und die Brandgefahr erhöhen.
6) SERVICE
a) Have your power tool serviced by a qualified repair person using only identical replacement parts. This will ensure that the safety of the power tool is maintained.
b) Never service damaged battery packs. Service of battery packs should only be performed by the manufacturer or authorized service providers.

SICHERHEITSHINWEISE FÜR KREISSÄGEN

Sagen

a) VORSICHT: Halten Sie die Hände vom Sagebereich und vom Sageblatt fern. Wenn beiden Hände zum Festhalten der Sage benutzt werden, können sie vom Sageblatt nicht erfasst werden.
b) Greifen Sie nicht unter das Werkstück. Unterhalb des Werkstücks bietet Ihnen die Schutzhaube keinerlei Schutz.
c) Passen Sie die Schnitttiefe an die Dicke des Werkstücks an. Unterhalb des Werkstücks solle weniger als eine ganze Zahnhohe des Sageblatts zu sehen sein.
d) Halten Sie das Werkstück beim Schneiden niemals in den Händen oder legen Sie es auf Ihr Bein. Spannen Sie das Werkstück auf einer stabilen Platte ein. Eine gute Abstutzung des Werkstücks ist wichtig, um die Gefährung des eigenen Körpers möglichst gering zu halten und ein Verkanten des Sägeblatts oder einen Verlust der Werkzeugkontrolle zu vermeiden.
e) Halten Sie Elektrowerkzeuge an den isolierten Grifflächen fest, wenn Sie Arbeiten ausführten, bei denen das Schneidwerkzeug auf verborgene Kabel treffen kann. Bei Kontakt mit einem Strom führenden Kabel leiten die blanken Metalteile des Elektrowerkzeugs ebenfalls

Strom, sodass für den Bediener Stromschlaggefahr besteht.

f) Arbeitsen Sie beim Längsschnitt immer mit einem Parallelanschlag oder einer Linealleiste. Der Schnitt wird dadurch praziser und das Sägeblatt kann nicht sochnell verkanten.
g) Verwenden Sie immer Sägeblätter mit der richtigen Bohrungsgroße und Form (rautenförmig oder rund). Passt das Sägeblatt nicht zur Montageaufnahme, bewegt sich die Säge außermittig sodass das Werkzeug außer Kontrolle gerät.
h) Verwenden Sie niemals beschädigte oder falsche Unterlegscheiben oder Schrauben für die Sägeblätter. Die Sägeblatt-Scheiben und Schraube sind speziell für diese Säge vorgesehen und sorgen für eine optimale Leistung und Betriebssicherheit.

Ursachen für Rückstoße und diesbezügliche Warnhinweise

-Ein Rückstoß ist eine plötzliche Reaktion auf ein eingeklemmtes, festsitzendes oder verkantetes Sägeblatt. Eine unkontrollierte Säge kann sich dadurch nach oben aus dem Werkstück Herausarbeiten und in Richtung des Bedienerschnellen.
-Wird das Sägeblatt von dem sich nach unterverjüngenden Einschnitt eingeklemmt oder erfasst,halt das Sägeblatt an und der Antriebsmotor fahr die Maschine mit hoher Geschwindigkeit ruckwärts in Richtung des Bedieners.
-Wird das Sägeblatt im Schnitt verbogen oder verdrecht, können die Zähne an der Hinterkante des Sägeblatts in der Oberfläche des Holzstücks verkanten, sodass das Sägeblatt aus der Fuge herauswandert und in Bedienerrichtung Herausspringt.

Ein Rückstoß ist die Folge eines unsachgemäßen Gebrauchs der Säge und/oder falscher Betriebs- oder Einsatzbedingungen. Rückstoßle halten sich durch die unter genannten Vorsichtsmaßnahmen vermeiden.

a) Halten Sie die Säge gut fest und stützen Sie die Arme so ab, dass die auftretenden Rückstoßkräfte abgefangen werden. Halten Sie sich mit dem Körper seitlich vom Sägeblatt jedoch nicht in einer Linie zum Sägeblatt auf. Durch die Rückstoßenergie kann ein Zurückspringen der Säge verursacht werden, aber die Rückstoßkräfte halten sich durch geeignete Vorsichtsmaßnahmen unter Kontrolle halten.
b) Verkantet das Säeblatt oder wird der Schnitt aus bestimmten Gründen unterbrochen, halten Sie den Schalter los und halten Sie die Säe bis zum Stillstand im Werkstück fest. Versuchen Sie nie, die Säe bei sich bewegendem Säeblatt aus dem Werkstück oder nach hinten zuziehen. Andernfalls besteht die Gefahr eines Rückstoßes. Forschen Sie nach der Ursache für das Festsitzen des Säeblatts und sorgen Sie für Abhülfe.
c) Wenn Sie eine im Werkstück befindliche Säge wieder einschalten, zentrierten Sie das Sägeblatt in der Fuge, damit sich die Zähne des Sägeblatts nicht im Material verkeilen. Sitzt das Sägeblatt fest, kann es nach oben wandern oder beim Starten der Säge vom Werkstück zurückgestoßen werden.
d) Stützen Sie große Bretter ab, damit sich das Sägeblatt

nicht festfressen oder es zu einem Rückstoß kommt kann. GroßBe Bretter neigen dazu, aufgrund ihres Eigengewichts einzuknicken. Die Stützen müssen auf beiden des Bretts in der Höhe der Schnittführung sowie an den Bretterkanten untergestellt werden.

e) Keine stumpfen oder schadhaften Sägeblätter verwenden. Unscharfe oder falsch eingesetzte Sägeblätter verursachen schmale Fugen, die eine übermaßige Reibung erzeugen, das Sägeblatt festsetzen und Rückstoße auslösen können.
f) Die Arretierhebel für die Sägeblatt-Tiefenverstellung und für den Gehrungswinkel müssen vor dem Sägen fest und sicher betätigst sein. Verändert sich die Sägeblatteinstellung beim Sägen kann这点 zum Festsetzen des Sägeblatts und zu Rückstoßen führen.
g) Seien Sie besonderss vorsichtig, wenn Sie in bestehenden Wänden oder anderen nicht einsehbaren Bereichen sagen. Das hervortretende Sägeblatt kann Gegenstände durchtrennen, die Rückstoße verursachen konnen.

Unterer Sägeblattschutz

a) Prüfen Sie vor jedem Einsatz, ob die andere Schutzhaube richtig geschlossen ist. Setzen Sie die Säge nicht in Gang, wenn sich die andere Schutzhaube nicht unbehindert bewegen{lösst und sich nicht direkt schließt. Die andere Schutzhaube darf nie in offener Stellung festgestellt oder festgebunden werden. Wenn die Säge versehentlich auf den Boden fällt, kann sich die andere Schutzhaube verbiegen. Heben Sie die andere Schutzhaube mit dem Rückziehgriff hoch und stellen Sie richer, dass sich ungehindert bewegt und weder das Sägeblatt noch ein anderes Teil berührt, ganz gleich bei welchem Winkel und bei welcher Schnitttiefe.
b) Überprüfen Sie Feder der unteren Schutzhaube auf Funktion. Wenn die Schutzhaube und die Feder nicht korrekt Funktionieren, müssen diese Teile vor dem Sagen instandgesetzt werden. Dieunte Schutzhaube wird durch beschadigte Teile, anhaltende Ablagerungen oder Schmutzansammlungen unter Umständen schwergängig.
c) Derunte Sägeblattschutz darf nur bei bestimmten Schnitten wie z. B. bei „Tauchschnitten" und „Schifterschnitten" manuell zurückgezogen werden. Hebien Sie dieunte Schutzhaube mit dem Rückziehhebel an. Sobald das Sägeblatt in das Material eingreift, muss dieunte Schutzhaube wieder losgelassen werden. Bei allen übrigen Sägearbeitens sollte dieunte Schutzhaube automatisch Funktionieren.
d) Achten Sie stets darauf, dass die andere Schutzhaube das Sägeblatt verdeckt, bevor Sie die Säge auf der Werkbank oder auf den Boden legen. Durch ein auslaufendes ungeschütztes Sägeblatt kann die Sägerückwärts wandern und alles durchtrennen, was ihr im Wege liegt. Denken Sie an die Nachlaufzeit nach dem Loslassen des Betriebsschalters bis zum vollständigen Stillstand des Sägeblatts.

ZUSÄTZLICHE SICHERHEITSHINWEISE

ALLGEMEINES

• Das Werkzeug ist nur für Personen ab 16 Jahren geeignet

• Dieses Werkzeug ist für Nassschritte nicht geeignet

• Bearbeiten Sie kein asbesthaltiges Material (Asbest gilt als krebserrend)
• Der Staub von Materialien wie bleihaltiger Farbe, bestimmten Holzarten, Mineralien und Metallen kann gesundheitsschädlich sein (das Einatmen oder der Kontakt mit diesen Stäuben kann allergische Reaktionen und/oder Atemwegserkrankungen beim Benutzer oder bei Passanten auslösen); tragen Sie eine Staubmaske und arbeiten Sie mit einer Staubabsaugung, sofern ein Anschluss dafürvorhanden ist
• Bestimmte Stäube sind als krebserregend eingestuft (beispelsweise Eichen- und Buchenholzstaub), insbesondere in Verbindung mit Zusätzen für die Holzvorbehandlung. Tragen Sie eine Staubmaske und arbeiten Sie mit einer Staubabsaugung, sofern anschließbar
• Beachten Sie die für Ihr verwendetes Verbrauchsmaterial gultigen nationalen Staubschutzvorgaben
• Verwenden Sie diese Säge nicht in Kombination mit einem Sägetisch
• Bevor Einstellungen vorgenommen oder Zubehörteile ausgetaucht werden, Akku aus Werkzeugephenmen

ZUBEHÖR

• SKIL kann nur dann die einwandfrei Funktion des Werkzeuges zuschern, wenn Original-Zubehör verwendet wird
• Verwenden Sie bei der Bearbeitung von Holz und holzahnlichen Werkstoffen nur Sägeblätter, die den in dieser Betriebsanleitung angegebenen Kenndaten entsprechen und nach EN 847-1 geprüft und entsprechend gekennzeichnet sind.
• Nur Zubehor verwenden, dessen zulässige Drehzahl mindestens so hoch ist wie die höchste Leerlaufdrehzahl des Werkzeuges
• Verwenden Sie nur Sägeblätter mit einem Mindestdurchmesser von 115 mm, einem Maximaldurchmesser von 120 mm und einem Spindellochdurchmesser von 9,5 mm
• Niemals Schleifscheiben mit thisem Werkzeug verwenden
• Mit Zubehör vorsichtig umgehen und sorgfältig bewahren
• Denken Sie bei der Auswahl des Sägeblatts davon, dass es für den zu bearbeitenden Werkstoff geeignet sein muss..

VOR DER ANWENDUNG

• Beschädigungen durch Schrauben, Nagel und ähnliches an Ihrw Werkstück vermelden; diese vor Arbeitsbeginn entfernen
• Bevor Sie mit dem Schnitt beginnen, alle Hindernisse von der Ober- wie auch von der Unterfläche entfernen, die auf der Schnittstrecke liegen
• Spannen Sie das Werkstück ein (Wird das Werkstück von einer Spannvorrichtung gehalten oder in einen Schraubstock eingespannt, ist das Arbeitsen sicherer als beim Festhalten mit der Hand)
• Verwenden Sie geeignete Suchgeräte, um unter Putz verlegte Leitungen aufzuspären. Wenden Sie sich alternativ an einen Elektrofachbetrieb. Der Kontakt mit Elektroleitungen kann Brände oder Stromschläge hervorrufen. Bei Beschädigung einer Gasleitung besteht Explosionsgefahr. Durch das Anbohren einer Wasserleitung besteht die Gefahr einer Sachbeschädigung oder Stromschlaggefahr

WÄHREND DER ANWENDUNG

• Der Gerauschpegel beim Arbeiten kann 85 dB(A)

überschreiben; Gehörschutz tragien

• Das Werkzeug niemals ohne das Original-Schutz benutzen
• Nicht versuchen sehr keine Werkstücke zu sagen
• Mit dem Werkzeug nicht über Kopf arbeiten
• Wenn das Werkzeug festsitzt oder eine elektrische oder mechanische Fehlfunktion auftritt, das Werkzeug(sofort ausschalten und den Akku entfernen

NACH DER ANWENDUNG

• Sobald Sie sich von Ihrwerkzeug entfernen, sollte diese ausgeschaltet werden und die sich bewegenden Teile vollkommen zum Stillstand gekommen sein
• Sageblätter nach dem Ausschalten des Werkzeuges nicht durch seitliches Gegendrücken bremsen

AKKU

• Der mitgelieferte Akku ist nur teilgeladen. Um die volle Kapazität des Akkus nutzen zu können, laden Sie den Akku im Ladegerät vollständig auf, bevor Sie das Elektrowerkzeug zum ersten Mal verwenden
• Nur die mit diesen Werkzeug mitgelieferten Batterien und Ladegeräte verwenden
• SKIL-Akku:BR131**

• SKIL-Ladegerät:CR131**

• Beschädigte Batterien nicht weiter verwenden, sondern ersetzen
  Die Batterie nicht auseinandernehmen

• Das Werkzeugtie Batterie niemals Regen aussetzen
• Erlaubte Umgebungstemperatur (Werkzeug/Ladegerät/Batterie): -beim Laden 4...40°C -im Betrieb -20...+50°C -bei Lagerung -20...+50°C

ERKLÄRUNG DER SYMBOLE Auf DEM WERKZEUG/AKLU

③ Die Bedienungsanleitung vor dem Gebrauchlesen
④ Batterien werden bei Kontakt mit Feuer explodieren, die Batterien dazu niemals verbrennen
⑤ Bewahren Sie das Werkzeug/Ladegerät/Akku stets bei Raumtemperaturen unter 50°C auf
⑥ Elektrowerkzeuge und Akkus nicht in den Hausmull werfen

BEDIENUNG

• Aufladen des Akkus

! Lesen Sie die Sicherheitshinweise und Anweisungen, die Ladegerät beiliegen

Anbringen/Abrehmen des Akkus ②

• Akkuladeanzeige ⑦

-Drücken Sie auf den Taster für die Akkustandsanzeige AB, um den aktuellen Ladezustand des Akkus zu kontrollieren ⑦a

! Wenn nach dem Drücken des Tasters AB ⑦ b die unterste Ladestufe in der Anzeige blinkt, ist der Akku leer

! Wenn nach dem Drücken des Tasters AB ⑦ c 2 Ladebalken blinken, ist der Akku nicht im zulässigen Betriebstemperaturbereich

LED-Lampet 8

Sobald das Werkzeug in Betrieb gesetzt wird, leuchtet die LED-Lampe automatisch auf! Wenn die LED-Lampe zu blinken beginnnt, ist de Akkuschutz aktiviert (siehe unten)

• Akkuschutz

Das Gerät wird plötzlich ausgeschaltet oder kann nicht

mehr eingeschaltet werden, wenn

-die Belastung zu stark ist --> Gerät entlasten und neu starten
-die Akkutemperatur nicht im zulässigen
Betriebstemperaturbereich von -20 bis +50° C liegt
--> Nach dem Drucken der Taste AB 7c blinken 2 Balken der Akkustandsanzeige auf. Warten, bis sich der Akku wieder innerhalb des zulässigen Betriebstemperaturbereichs befindet
-der Akku fast leer ist (zum Schutz vor Tiefentladung)
--> Nach dem Drucken der Taste AB wird ein niedriger Akkustand oder ein blinkender niedriger Akkustand ub von der Akkustandsanzeige gemeldet; Akku aufladen

! Wenn sich das Gerät automatisch abgeschaltehat, nicht weiterhin den Ein-/Ausschalter druckender Akku kann dadurch beschädigt werden

Montieren des Sägeblatts ②

! Akku aus dem Werkzeugnehmen
-Sechskantschluss A aus der Halterung B behmen
-Halten Sie den Spindelarretierschalter gedrück und montieren Sie die Sägeblattschraube AA ab, indem Sie den Sechskantschluss A IM UHRZEIGERSINN drehen (= gleiche Richtung wie der Pfeil auf dem Sägeblatt)

! Spindelarretierschalter F nur bei stillstehendem Werkzeug drucken

-Spindelarretierschalter F loslassen
-Flansch Z entfermen

! Sicherstellen, dass die Spannflächen X der Flansche komplett sauber sind und bündig vor dem Sägeblatt liegen

-unteren Sägeblattschutz W mit dem Hebel Slös und halten. Dabei das Sägeblatt montieren und darauf achten, dass die Sägezähne und die Pfeilmarkierung auf dem Sägeblatt in dieserbe Richtung zeigen wie der Pfeil auf dem oberen Sägeblattschutz

-unteren Blattschutz W loslassen
-Flansch Z montieren
- Spindelarretierschalter F gedrück halten und damit die Sägeblattschraube mit dem Sechskantschlüssel zunachst handfest und danach 1/8 Drehung weiter festziehen. Das sorgt für einen Schlupf des Sägeblattantriebs bei zu starkem Widerstand, um den Motor vor einer Überlastung zu schützen und die Rückstoßgebung der Säge zu verhindern
-Spindelarretierschalter F loslassen

• Schnittliefe einstellen (0-41 mm) ⑨

-für eine optimale Schnittgute solte das Sägeblatt nicht mehr als 3 mm unter dem Werkstück überstehen
-Knopf Q losen
-Fuß M—heben/senken, bis der Zeiger P die gewünschte

Schnitttiefe auf der Skala anziegt
-Knopf Q festziehen

Schnittwinkel einstellen (0 - 45°)

-Knopf U losen
-Werkzeug kippen bis der Zeiger V den gewünschten
Schnittwinkel auf der Skala anziegt
-Knopf U festziehen

! beim Gehrungssägen entspricht die Schnitttiefenicht dem Wert, der auf der Schnitttiefenskala angezeigt wird

Schnittlinienanzeiger L 11

-für die prazise Führung des Werkzeuges die auf dem

Werkstuck gezogenen Schnittlinie entlang

-fur einen geraden 0° -Schnitt oder einen

45° -Gehrangsschnitt die entsprechenden Zeigerlinie verwenden

! der breite Teil des Fußes sollte auf dem abgestützten Teil des Werkstücks auflieg

! die Schnittbreite wird durch die Sägezahnbreite und nicht durch die Sägeblattdicke festgelegt

! immer zuerst einen Probeschnitt ausführten, um die effektive Schnittlinie zu überprüfen

Staubabsaugung

Wenn Staubsauger benutzt wird

-Staubsaugerschlauch mit dem Staubsaugeranschluss H verbinden

! Der Staubsaugerschlauch darauf auf keinen Fall mit dem unteren Sägeblattschutz in Kontakt geraten oder den Sägevorgang behindern

! Staubsauger nicht verwenden beim Sagen von Metall

Bedienung des Werkzeuges

-Einlagen der Batterie

-Griff C immer festhalten

Werkzeug mit der Füb vorderseite flach auf dem

Werkstück positionieren

! die Zähne des Sägeblatts)dürfen sich nicht im Eingriff des Werkstücks befinden

-zum Einsatz den Werkzeugs zuerst den Knopf E drucken (= nicht arretierbarer Sicherheitsschalter) und dann Schalter Dziehen

! das Werkzeug sollte zuerst mit voller Drehzahl laufen, bevor das Sägeblatt in das Werkstück eingeführt wird

-derunte Blattschutz W öffnet sich selbstätig, wenn das Sägeblatt in das Werkstück eingreift (den unteren Blattschutz nur für spezielle Schnitte wie etwa Tauschschritte manuell öffnen; hierzu Hebel S benutzen)

! Nicht zu viel Druck auf das Werkzeug ausüb. (nur leichten Dauerdruck aufwenden, um die Blattspitzen nicht zu überhitzen)

! Werkzeug beim Arbeitsen immer an den Grifflächen festhalten

-nach dem Sagen das Gerät durch Loslassen des Schalters D ausschalten

! stellen Sie sicher, dass das Blatt vollkommen zum Stillstand gekommen ist, bevor Sie das Werkzeug vom Werkstück entfernen

ANWENDUNGSHINWEISE

• Achten Sie beim Sagen von Holz und holzahnlichen Materialien immer daraufuf, dass die gute Seite des Werkstücks nach unter zeigt, um eine minimale Splitterbildung zu gewährleisten.

• Sägeleistung und Schnittqualität hangen wesentlich vom Zustand und der Zähnezahl des Sägeblattes ab.

• Verwenden Sie nur scharfe Sägeblätter, die für das zu sagende Material geeignet sind ⑬

• verwenden Sie Sägeblätter AC ② aus geharteten Stahl für das Sägen von Holz, Aluminium, Kunststoff undSAMTlichen Sperrholzsarten

• verwenden Sie Diamantscheiben AC (2) zum Sagen von Keramik und Fliesen
• Hartmetallbestückte Sägeblätter Y ② haben eine bis

zu 30 Mal langere Lebensdauer als konventionelle Sägeblätter

• Parallelanschlag J 14

-fur exakte Parallelschnitte zur Werkstuckkante
-in die Aussparungen auf Vorderseite des FuBeseinfuhrn

Parallelanschlag einstellen

-Schraube K mit Sechskantschlüssel A offen
-anhand der Parallelanschlagskala auf die gewünschte Schnittbreite einstellen (Sichtkeil L als 0-Referenz verwenden)
-Schraube K festziehen

Tauchsagen 15

-gewünschte Schnitttiefe einstellen
-das Werkzeug nach vorn kippen, bis der mit Sightkeil L mit der gewünschten Schnittlinie fluchtet, die auf dem Werkstück markiert ist
-unteren Blattschutz W mit Hebel S lose
-kurz vor dem Eintauchen des Sägeblatts in das Werkstück das Werkzeug einschalten, und den rückwärten Werkzeugteil, unter Verwendung der vorderen Fußkante als Auflagpunkt, langsam absenken
-das Werkzeug langsam nach unten absenken und gleichzeitig nach vorne schiben
-sobald das Sägeblatt in das Werkstück eindringt, Hebel S losen

! das Werkzeug auf keinen Fall rückwärtsziehen

GroBe Paneele sagen 16

-das Paneel nahe der Schnittlinie entweder am Boden, auf einem Tisch oder einer Werkbank abstutzen! die Schnitttiefe so einstellen, dass Sie das Paneel und nicht das Stützelement durchsagen
-falls die gewünschte Schnittbreite mit dem Parallelanschlag nicht möglich ist, eine gerade Holzleiste als Richtlatte am Werkstück festklemmen oder vernageln und das Werkzeug mit die linke Fußseite an die Richtlate anschlagen{lassen ⑦

• Für weitere Informationen verweisen wir auf www.skil.com

WARTUNG / PFLEGE

• Dieses Werkzeug eignet sich nicht für den professionellen Einsatz
• Halten Sie das Werkzeug stets sauber (insbesondere die Luftungsschlitze N)

! Vor dem Reinigen den Akku vom Werkzeug abnehmer

• Halten Sie den Bereich um den unteren Blattschutz W ② herum stets sauber (entfern den Sie Staub und Späne mit Hilfe von Druckluft oder einer Bürste)
  Das Sägeblatt unmittelbar nach der Benutzung reinigen (insbesondere von Harz- und Leimrückständen)
• Sollte das Elektrowerkzeug trotz sorgfälliger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienstelle für SKIL-Elektronerkzeuge ausführten zu halten
  -Schicken Sie das Werkzeug unzerlegt zusammen mit dem Kaufbeleg an den Fachhändler oder an die nachste SKIL-Vertragswerkstatt (die Anschriften sowie die Ersatzteilzeichnung des Werkzeuges finden Sie unter www.skil.com)
• Beachten Sie, dass ein falscher oder unsachgemäßert

Gebrauch des Werkzeugs zum Erlöschen der Garantie führt (die SKIL-Garantiebedingungen finden Sie unter www.skil.com oder Fragen Sie ihren Handler)

UMWELT

• Elektrowerkzeuge, Akkus, Zubehor und Verpackungen nicht in den Hausmull werfen (nur für EU-Länder)

Gemäß der europäischen Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht mussen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden
- Hieran soll Sie das Symbol ⑥ erinnern

! Vor dem Entsorgen des Akkus die Pole mit Isolierband zukleben, um einen Kurzschluss zu verhindern

GERÄUSCH / VIBRATION

• Laut Messung gemäß EN 62841 beträgt der Schalldruckpegel these Werkzeugs 96 dB(A) und der Schalleistungspegel 107 dB(A) (Unsicherheit K = 3 dB). Die Vibration beträgt * (Triaxvektorsumme; Unsicherheit K = 1,5 m/s²)

• Sagen von Holz < 2,5 m/s²

• Sagen von Metall < 2,5 m/s²

Die Vibrationsemissionsstufe wurde mit einem standardisierten Test gemäß EN 62841 gemessen. Sie kann verwendet werden, um ein Werkzeug mit einem anderen zu vergleichen und als vorläufige Beurteilung der Vibrationsexposition bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke

Die Verwendung des Werkzeugs für andere Anwendungen oder mit anderen oder schlecht gewarteten Zubehör kann den Expositionswert erheblich erhöhen
- Zeiten, zu denen das Werkzeug ausgeschaltet oder bei denen es in Betrieb ist aber nicht zum Einsatz kommt, können den Expositionswert erheblich verringn

! Schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehörs, halten Sie ihre Höhe warm und organisieren Sie ihre Arbeitsweise

NL

Borstelloze compacte multizaag

3540

INLEIDING

• Besök www.skil.com für mer information

UNDERHÄLL/SERVICE

folgende forholdsrregleri brug.

innenfor det tillatte driftstemperaturomradyet

-batteriet er nesten tomt (for a beskyte mot dyp utlading) --> lavt batteriniva aller blinkende lavt batteriniva ub vises av batterinivaindikatoren nár du trykker pa knappen AB; lade batteriet
