KÄYTTÖOHJE 3475 CA SKIL

EU-vaatimustenmukaisuusvakuutus Akkupuukkosaha Tuotenumero Vakuutamme täten, että mainitut tuotteet vastaavat kaikkia seuraavien direktiivien ja asetusten asiaankuuluvia vaatimuksia ja ovat seuraavien standardien vaatimusten mukaisia. Tekniset asiakirjat saatavana:

• Ved boring i metaller, smør sagbladet regelmessig med olje35 vähentävät sähköiskun vaaraa. b) Vältä koskemasta vartalollasi maadoitettuihin pintoihin, kuten putkiin, lämmityspattereihin, liesiin ja jääkaappeihin. Sähköiskun riski kasvaa, jos kehosi on maadoitettu. c) Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähkötyökaluun pääsevä vesi lisää sähköiskun vaaraa. d) Älä väärinkäytä johtoa. Älä koskaan kanna tai vedä laitetta johdosta tai irrota pistoketta pistorasiasta johdosta vetämällä. Pidä johto poissa tulen, öljyn, terävien reunojen tai liikkuvien osien läheltä. Vahingoittuneet tai sotkeutuneet johdot lisäävät sähköiskun vaaraa. e) Kun käytät sähkötyökalua ulkona, käytä ulkokäyttöön tarkoitettua jatkojohtoa. Ulkokäyttöön tarkoitetun jatkojohdon käyttö vähentää sähköiskun riskiä. f) Jos et voi välttää sähkötyökalun käyttöä kosteissa olosuhteissa, käytä vikavirtasuojakytkimellä (vvsk) suojattua virtalähdettä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

3) HENKILÖKOHTAINEN TURVALLISUUS

a) Ole valpas, tarkkaavainen ja käytä maalaisjärkeä, kun käytät sähkötyökalua. Älä käytä sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Hetkellinenkin huomion herpaantuminen sähkötyökalua käytettäessä saattaa aiheuttaa vakavan henkilökohtaisen vamman. b) Käytä henkilönsuojaimia. Käytä aina silmäsuojaimia. Suojavarusteiden, kuten hengityssuojaimen, luistamattomien turvakenkien, suojakypärän tai kuulosuojaimien, käyttö tarvittaessa vähentää loukkaantumisvaaraa. c) Estä vahingossa käynnistyminen. Varmista, että kytkin on o-asennossa, ennen kuin liität virtalähteen ja/tai akun, nostat laitteen tai kannat sitä. Työkalun kantaminen sormi virtakytkimellä tai virta kytkettynä olevan työkalun liittäminen pistorasiaan muodostaa onnettomuusvaaran. d) Poista kaikki säätöön käytetyt avaimet tai kiintoavaimet ennen kuin käynnistät sähkötyökalun. Sähkötyökalun pyörivään osaan jätetty avain tai kiintoavain saattaa aiheuttaa henkilövamman. e) Älä kurkottele. Säilytä aina tukeva asento ja hyvä tasapaino. Näin hallitset sähkötyökalun parhaalla mahdollisella tavalla odottamattomissa tilanteissa. f) Pukeudu asianmukaisesti. Älä käytä väljiä vaatteita tai koruja. Pidä hiukset ja vaatteet etäällä liikkuvista osista. Väljät vaatteet, korut tai pitkät hiukset voivat tarttua kiinni liikkuviin osiin. g) Jos laitteissa on liitännät pölynpoistolaitteille ja keräilylaitteille, varmista, että ne on liitetty ja niitä käytetään oikein. Pölynpoistolaitteiden käyttö vähentää pölyyn liittyviä vaaroja. h) Älä anna tuotteen tuttuuden toistuvan käytön takia tehdä sinua liian itsevarmaksi, äläkä jätä työkalun turvallisuusohjeita noudattamatta. Huolimaton toiminta voi aiheuttaa vakavan henkilövahingon sekunnin murto-osassa.

4) SÄHKÖTYÖKALUJEN KÄYTTÖ JA KUNNOSSAPITO

a) Älä pakota sähkötyökalua. Käytä omaan käyttötarkoitukseesi soveltuvaa sähkötyökalua. Oikea sähkötyökalu suoriutuu parhaiten ja turvallisimmin

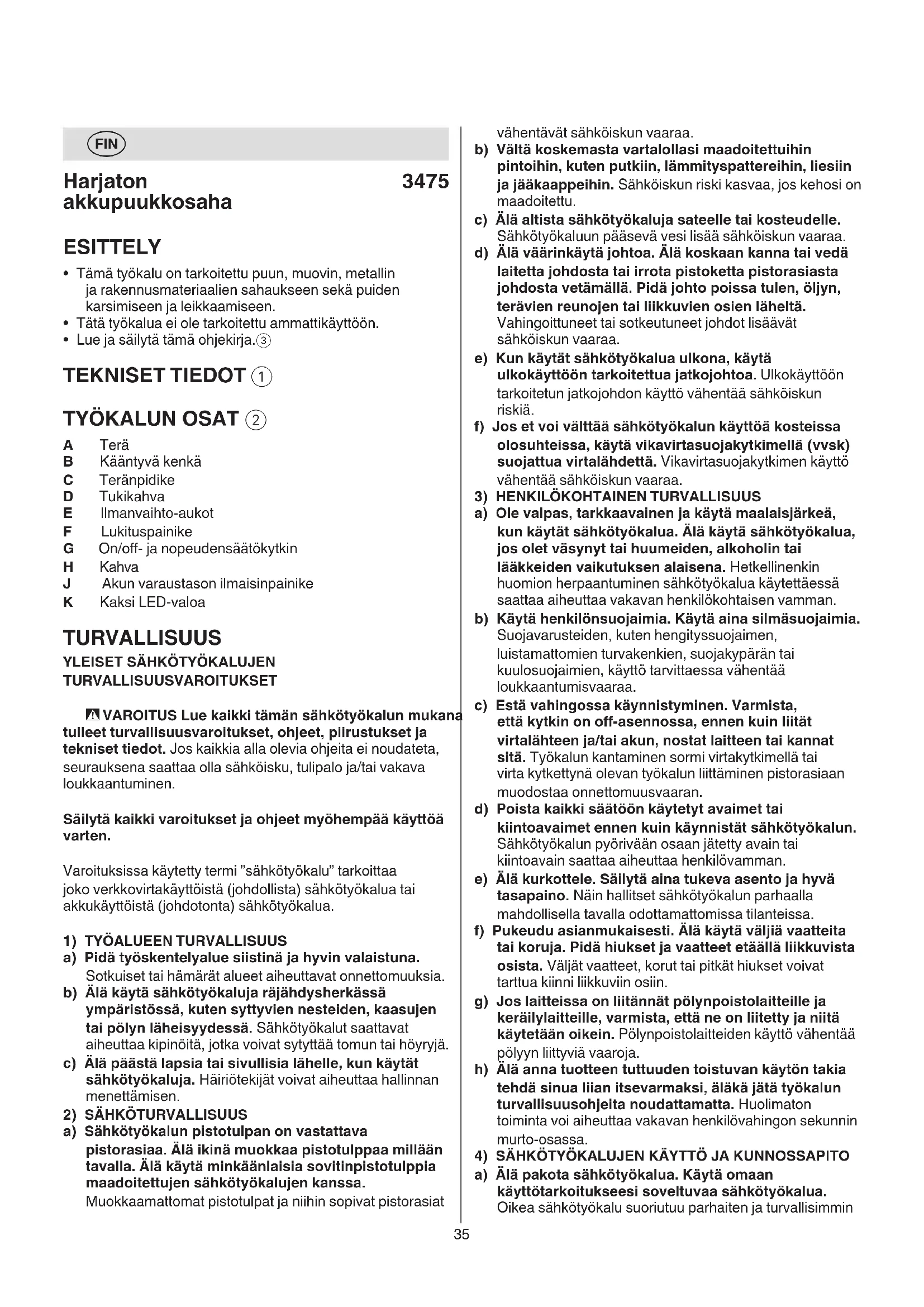

Harjaton akkupuukkosaha

• Tämä työkalu on tarkoitettu puun, muovin, metallin ja rakennusmateriaalien sahaukseen sekä puiden karsimiseen ja leikkaamiseen.

• Tätä työkalua ei ole tarkoitettu ammattikäyttöön.

• Lue ja säilytä tämä ohjekirja.3 TEKNISET TIEDOT 1

A Terä B Kääntyvä kenkä C Teränpidike D Tukikahva E Ilmanvaihto-aukot F Lukituspainike G On/o- ja nopeudensäätökytkin H Kahva

TURVALLISUUSVAROITUKSET - VAROITUS Lue kaikki tämän sähkötyökalun mukana tulleet turvallisuusvaroitukset, ohjeet, piirustukset ja tekniset tiedot. Jos kaikkia alla olevia ohjeita ei noudateta, seurauksena saattaa olla sähköisku, tulipalo ja/tai vakava loukkaantuminen. Säilytä kaikki varoitukset ja ohjeet myöhempää käyttöä varten. Varoituksissa käytetty termi ”sähkötyökalu” tarkoittaa joko verkkovirtakäyttöistä (johdollista) sähkötyökalua tai akkukäyttöistä (johdotonta) sähkötyökalua.

1) TYÖALUEEN TURVALLISUUS

a) Pidä työskentelyalue siistinä ja hyvin valaistuna. Sotkuiset tai hämärät alueet aiheuttavat onnettomuuksia. b) Älä käytä sähkötyökaluja räjähdysherkässä ympäristössä, kuten syttyvien nesteiden, kaasujen tai pölyn läheisyydessä. Sähkötyökalut saattavat aiheuttaa kipinöitä, jotka voivat sytyttää tomun tai höyryjä. c) Älä päästä lapsia tai sivullisia lähelle, kun käytät sähkötyökaluja. Häiriötekijät voivat aiheuttaa hallinnan menettämisen.

2) SÄHKÖTURVALLISUUS

a) Sähkötyökalun pistotulpan on vastattava pistorasiaa. Älä ikinä muokkaa pistotulppaa millään tavalla. Älä käytä minkäänlaisia sovitinpistotulppia maadoitettujen sähkötyökalujen kanssa. Muokkaamattomat pistotulpat ja niihin sopivat pistorasiat36 työkalua lämpötilassa, joka ole ohjeissa ilmoitetun lämpötila-alueen sisällä. Virheellinen lataaminen tai lataaminen ilmoitetun lämpötila-alueen ulkopuolella olevassa lämpötilassa voi vaurioittaa akkua ja lisätä palovaaraa.

a) Huollata sähkötyökalusi asiantuntevalla korjaajalla, joka käyttää vain identtisiä varaosia. Näin taataan sähkötyökalun turvallisuuden säilyminen. b) Älä koskaan huolla vaurioituneita akkuja. Akkujen huollon saa tehdä vain valmistaja tai sen valtuuttamat huoltoliikkeet. HARJATTOMIEN AKKUPUUKKOSAHOJEN TURVALLISUUSOHJEET

• Tartu sähkötyökaluun eristetyistä tartuntapinnoista, koska leikkuuterät voivat osua piilossa oleviin johtoihin (leikkuuterän kosketus ”jännitteiseen” johtoon voi saattaa sähkötyökalun paljaat metalliosat jännitteisiksi ja voi aiheuttaa sähköiskun käyttäjälle)

• Tue työstettävä kappale tukevaan tasoon puristimilla tai muulla käytännöllisellä tavalla (työkappaleen pitäminen käsin tai kehoa vasten on epävakaata ja voi aiheuttaa hallinnan menetyksen) VARUSTEET

• SKIL pystyy takaamaan työkalun moitteettoman toiminnan vain, kun käytetään alkuperäisiä tarvikkeita

• Käytä vain tarvikkeita, joiden sallittu kierrosluku on vähintään yhtä suuri kuin laitteen suurin tyhjäkäyntikierrosluku

• Vältä vaaralliset vahingot, jotka voivat aiheutua nauloista, ruuveista tai muista aineista työstettävässä materiaalissa; poista ne ennen työskentelyn aloittamista

• Käytä sopivia etsintälaitteita piilossa olevien syöttöjohtojen paikallistamiseksi tai käänny paikallisen jakeluyhtiön puoleen (kosketus sähköjohtoon saattaa johtaa tulipaloon ja sähköiskuun; kaasuputken vahingoittaminen saattaa johtaa räjähdykseen; vesiputkeen tunkeutuminen aiheuttaa aineellista vahinkoa tai saattaa johtaa sähköiskuun)

HENKILÖKOHTAINEN TURVALLISUUS

• Tätä työkalua eivät saa käyttää alle 16-vuotiaat henkilöt

• Älä koskaan työstä asbestipitoista ainetta (asbestia pidetään karsinogeenisena)

• Sellaisista materiaaleista, kuten lyijypitoinen maali, jotkin puulajit, mineraalit ja metalli, tuleva pöly voi olla vahingollista (pölyn kanssa kosketuksiin joutuminen tai sen sisään hengittäminen voi aiheuttaa käyttäjälle tai sivullisille allergiareaktioita ja/tai hengityselinten sairauksia); käytä hengityssuojainta ja työskentele pölynpoistolaitteen kanssa, kun sellainen on liitettävissä

• Tietyntyyppiset pölyt on luokiteltu karsinogeenisiksi (kuten tammi- ja pyökkipöly) erityisesti puun käsittelyyn käytettävien lisäaineiden yhteydessä; käytä hengityssuojainta ja työskentele pölynpoistolaitteen kanssa, kun sellainen on liitettävissä

• Noudata maakohtaisia pölyyn liittyviä sääntöjä

• Pidä kädet poissa sahausalueelta ja terästä; pidä toinen käsi tukikahvalla D2 (jos molemmat kädet pitävät kiinni sahasta, terä ei pääse koskettamaan niitä)

• Älä kurota työkappaleen alapuolelle (terän etäisyys käteesi on piilossa) tehtävästä sille tarkoitetulla nopeudella. b) Älä käytä sähkötyökalua, jos sitä ei saa käynnistettyä ja suljettua kytkimellä. Sähkötyökalun, jota ei voida hallita kytkimellä, käyttö on vaarallista ja laite on korjattava. c) Irrota pistotulppa virtalähteestä ja/tai irrota akku sähkötyökalusta, jos irrotettavissa, ennen kuin teet mitään säätöjä, vaihdat apuvälineitä tai laitat sähkötyökalun varastoon. Nämä estävät turvallisuustoimenpiteet vähentävät sähkötyökalun vahingossa käynnistämisen riskiä. d) Säilytä käyttämättömiä sähkötyökaluja lasten ulottumattomissa, äläkä anna henkilöiden, jotka eivät tunne sähkötyökalua tai näitä ohjeita, käyttää sähkötyökalun. Sähkötyökalut ovat vaarallisia kokemattomien käyttäjien käsissä. e) Huolla sähkötyökalut ja lisävarusteet. Tarkista, että liikkuvat osat ovat kunnolla paikallaan, että osat ovat ehjiä, ja että sähkötyökalussa ei ole muita ongelmia, jotka saattaisivat vaikuttaa sen toimintaan. Jos sähkötyökalu on vahingoittunut, korjauta se ennen käyttöä. Monet onnettomuudet johtuvat huonosti ylläpidetyistä sähkötyökaluista. f) Pidä leikkuutyökalut terävinä ja puhtaina. Oikein huolletut leikkuutyökalut, joissa on terävät leikkuureunat, eivät todennäköisesti jumiudu, ja niitä on helpompi hallita. g) Käytä sähkötyökaluja, lisävarusteita ja teriä ym. näiden ohjeiden mukaisesti ja niin, että otat huomioon käyttöolosuhteet ja tehtävän työn. Sähkötyökalujen käyttö muihin kuin niille suunniteltuihin tarkoituksiin saattaa aiheuttaa vaaratilanteen. h) Pidä kahvat ja tartuntapinnat kuivina, puhtaina, öljyttöminä ja rasvattomina. Liukkaat kahvat ja tartuntapinnat eivät mahdollista työkalun turvallista käsittelyä ja hallintaa odottamattomissa tilanteissa.

5) AKKUTYÖKALUN KÄYTTÖ JA KUNNOSSAPITO

a) Lataa vain valmistajan määrittelemällä laturilla. Laturi, joka sopii yhdentyyppiselle akulle voi aiheuttaa tulipalovaaran, jos sitä käytetään toisenlaisen akun kanssa. b) Käytä sähkötyökaluissa vain erityisesti niihin tarkoitettuja akkuja. Muunlaisten akkujen käyttö saattaa aiheuttaa henkilövahingon tai tulipalon vaaran. c) Kun akku ei ole käytössä, pidä se poissa metalliesineiden, kuten paperiliitinten, kolikoiden, avainten, naulojen, ruuvien tai muiden pienten metalliesineiden, läheltä, jotta ne eivät voi liittää yhtä napaa toiseen. Akun napojen oikosulku voi aiheuttaa palovammoja tai tulipalon. d) Akusta voi valua nestettä väärästä käytöstä johtuen. Vältä kosketusta nesteeseen. Jos kosket nesteeseen vahingossa, huuhtele vedellä. Jos nestettä pääsee silmiin, hakeudu lääkärin hoitoon. Akusta valuva neste voi aiheuttaa ärsytystä tai palovammoja. e) Älä käytä akkua tai työkalua, joka on vaurioitunut tai jota on muutettu. Vaurioituneet tai muutetut akut voivat käyttäytyä arvaamattomasti ja aiheuttaa tulipalon, räjähdyksen tai henkilövahingon vaaran. f) Älä altista akkua tai työkalua tulelle tai äärimmäisille lämpötiloille. Altistaminen yli 130 °C:n lämpötilalle voi aiheuttaa räjähdyksen. g) Noudata kaikkia latausohjeita. Älä lataa akkua tai37 aktivoitunut (katso alta)

• Akun suojaus Työkalu sammuu automaattisesti tai sitä ei voi kytkeä päälle, jos - kuormitus on liian suuri -> vähennä kuormitusta ja käynnistä uudelleen - akun lämpötila ei ole sallitulla käyttölämpötila- alueella -20...+50 °C --> 2 akun varaustason valoa alkaa vilkkua, kun painat painiketta J 7c; odota, kunnes akku on sallitulla käyttölämpötila-alueella uudelleen - akku on lähes tyhjä (suojaus syväpurkautumista vastaan) --> alhainen akun varaustaso tai vilkkuva akun alhainen taso ub näkyy akun lataustason ilmaisimessa, kun painat painiketta J; lataa akku ! älä jatka virtakytkimen painamista sen jälkeen, kun kone on kytkeytynyt pois päältä automaattisesti; akku voi vaurioitua

• Sahanterän kiinnittäminen w ! irrota akku työkalusta ennen säätöjen tekemistä tai tarvikkeiden vaihtamista - käännä teränpidikettä C työkalussa olevan nuolen suuntaan ja pidä se siinä asennossa - työnnä terä (hampaat alas- tai ylöspäin) täysin sisään - vapauta teränpidike C - paina terää sisään ja vedä ulos, jotta voit varmistaa, että se on kunnolla paikallaan

• Sahanterän irrottaminen w ! irrota akku työkalusta ennen säätöjen tekemistä tai tarvikkeiden vaihtamista - käännä teränpidikettä C työkalussa olevan nuolen suuntaan ja pidä se siinä asennossa - vedä terä ulos - vapauta teränpidike C

• Työkalun käyttö ! kiinnitä työkappale kunnolla - kiinnitä työstettävä kohde kunnolla - asenna akku työkaluun - pidä työkalua siten, että pidät toisella kädellä kiinni kahvasta H ja toisella eristetystä tukikahvasta D - käynnistä kone - ohjaa työkalua merkittyä sahauslinjaa pitkin - pidä kääntyvä kenkä B tukevasti työstettävää työkappaletta vasten vastavoiman ja tärinän minimoimiseksi

• Koneen pitely ja ohjaaminen ! pidä aina työskentelyn aikana kiinni työkalun harmaista tartunta-alueista e - pidä tuuletusaukot E vapaina - älä paina työkalua liian voimakkaasti; vaan anna työkalun tehdä työ puolestasi ! varmista, että sahanterä ulottuu työhön koko iskun pituudelta r

• Kengän kääntäminen t - paina lukituspainike F lukittuun asentoon ja poista sitten akku työkalusta. - pidä sahaa tiukasti kiinni ja käännä sitten kenkä B haluttuun kulmaan samalla kun vältät koskettamasta terää. - asenna akku uudelleen ja valmistaudu sahaamaan VINKKEJÄ

• Älä koskaan pidä sahattavaa työkappaletta kädessäsi tai jalkojesi päällä poikittain (työkalu on tärkeää tukea asianmukaisesti keholle aiheutuvien vaarojen, terän kiinnitarttumisen tai hallinnan menettämisen minimoimiseksi)

• Älä käytä tylsiä tai vaurioituneita teriä (taipuneet terät voivat murtua helposti tai aiheuttaa takapotkun)

• Käytä suojakäsineitä, kun irrotat terän työkalusta (sahanterä voi olla kuuma pitkäaikaisen käytön jälkeen)

• Käytä suojalaseja ja kuulonsuojaimia AKUT

• Akku toimitetaan osittain ladattuna (varmista akun suoritusteho lataamalla akku aivan täyteen akkulaturilla ennen sähkötyökalun ensimmäistä käyttökertaa)

• Käytä työkalun kanssa vain seuraavia akkuja ja latureita - SKIL-akku: BR1*31**** - SKIL-laturi: CR1*31****

• Älä käytä vahingoittunutta akkua, vaan vaihda se

• Suojaa työkalu/akku sateelta

• Sallittu ympäristön lämpötila (työkalu/laturi/akku): - ladattaessa 4...40 °C - käytön aikana -20...+50 °C - varastoinnin aikana -20...+50 °C

Lue käyttöohjeet ennen käyttöä

Akut räjähtävät, jos ne hävitetään polttamalla, joten älä missään tapauksessa polta niitä

Säilytä työkalua/laturia/akkua paikoissa, joissa lämpötila ei ole yli 50 °C

Älä hävitä sähkötyökaluja ja akkuja tavallisen kotitalousjätteen mukana KÄYTTÖ

• Akun lataaminen ! lue kaikki laturin mukana tulevat turvallisuusvaroitukset ja -ohjeet

• Akun irrottaminen/asentaminen 2

• Akun lataustilan ilmaisin 7 - painamalla akun varaustason ilmaisinpainiketta J näet akun nykyisen varaustason 7a ! kun akun ilmaisimen alin taso alkaa vilkkua painikkeen J 7b painamisen jälkeen, akku on tyhjä ! kun akun ilmaisimen 2 tasoa alkaa vilkkua painikkeen J 7c painamisen jälkeen, akku ei ole sallitulla käyttölämpötila-alueella

• Yhdistetty on/o-kytkin ja nopeudensäätö lukituspainikkeella 8 9 - avaa ensin lukitus painamalla painiketta F - käynnistä työkalu vetämällä liipaisinta G - valitse nopeus portaattomasti nollasta maksiminopeuteen painamalla liipaisinta enemmän tai vähemmän - sammuta vapauttamalla liipaisin G

• Lukituspainike F voidaan aktivoida 8 - jos se on aktivoitu, on/o-kytkin on estetty ja kone on suojattu tahattomalta päälle kytkemiseltä

• Kaksi LED-valot K q Kaksi LED-valoa syttyy automaattisesti, kun kytkin G aktivoidaan ! kun LED-valot alkavat vilkkua, akun suojaus on38

• Tärinäsäteilytaso on mitattu standardin EN 62841 mukaisen standarditestin mukaisesti; sitä voidaan käyttää verrattaessa yhtä laitetta toiseen sekä alustavana tärinälle altistumisen arviona käytettäessä työkalua manituissa käyttötarkoituksissa - työkalun käyttö eri käyttötarkoituksiin tai erilaisten tai huonosti huollettujen lisävarusteiden kanssa voi nostaa merkittävästi altistumistasoa - työkalun ollessa sammuksissa tai kun se on käynnissä, mutta sillä ei tehdä työtä, altistumistaso voi alentua merkittävästi ! suojaudu tärinän vaikutuksilta huoltamalla työkalu ja sen lisävarusteet, pitämällä kädet lämpiminä ja organisoimalla työmenetelmät

- ADVERTENCIA Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especicaciones incluidas con esta herramienta eléctrica. Si no se cumplen todas las instrucciones que se enumeran a continuación, pueden producirse descargas eléctricas, incendios o lesiones graves. Conserve todas las instrucciones y advertencias para poder consultarlas en el futuro. El término «herramientas eléctricas» que aparece en las advertencias se reere tanto a las herramientas que funcionan conectadas a la red eléctrica (con cable) como a Pistoreikiä voidaan tehdä puuhun ja muihin pehmeisiin materiaaleihin ilman reiän esiporaamista - käytä paksua sahanterää ! irrota akku työkalusta ennen säätöjen tekemistä tai tarvikkeiden vaihtamista - merkitse haluttu sahauslinja työstettävään kohteeseen - kallista työkalua siten, että terä ei koske työstettävään kohteeseen - kytke työkalu päälle ja aseta liikkuva sahanterä varovasti työstettävään kohteeseen - kun terä on läpäissyt työstettävän kohteen, jatka sahaamista merkittyä sahauslinjaa pitkin ! älä tee pistosahauksia metallimateriaaleja

• Käytä oikeita sahanteriä u

• Metallia sahattaessa voitele sahanterä öljyllä säännöllisin väliajoin

• Repeämätön katkaisusahaus - peitä sahauslinja useilla kerroksilla teippiä ennen sahauksen suorittamista - aseta työstettävänä olevan kappaleen hyvä puoli aina alaspäin

• Lisätietoja on osoitteessa www.skil.com HOITO / HUOLTO

• Tätä työkalua ei ole tarkoitettu ammattikäyttöön

• Pidä työkalu aina puhtaana (erityisesti ilmanvaihtoreiät E 2) ! irrota akku työkalusta ennen puhdistamista

• Jos työkalu ei huolellisesta valmistuksesta ja koestusmenettelystä huolimatta toimi asianmukaisella tavalla, tulee laitteen korjaus antaa SKIL- huoltokeskuksen tehtäväksi - toimita työkalu ostotositteen kanssa ja osiin purkamatta jälleenmyyjälle tai lähimpään SKIL-huoltokeskukseen (osoitteet ja työkalun huoltokaavio löytyvät web- sivustolta www.skil.com)

• Ota huomioon, että takuu ei kata työkalun ylikuormituksesta tai väärästä käsittelystä johtuvia vahinkoja (katso SKIL-takuuehdot osoitteesta www.skil.com tai kysy jälleenmyyjältä)

• Älä hävitä sähkötyökalua, akkuja, paristoja, tarvikkeita tai pakkausta tavallisen kotitalousjätteen mukana (koskee vain EU-maita) - vanhoja sähkö- ja elektroniikkalaitteita koskevan EU-direktiivin 2012/19/EY ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on toimitettava ongelmajätteen keräyspisteeseen ja ohjattava ympäristöystävälliseen kierrätykseen - symboli 6 muistuttaa tästä, kun käytöstä poisto tulee ajankohtaiseksi ! poistaessasi akun käytöstä peitä plus- ja miinusnapa sähköteipillä oikosulun estämiseksi

• Mitattuna standardin EN 62841 mukaan tämän työkalun äänenpaineen taso on 87 dB (A) ja äänitehotaso 98dB (A) (epävarmuus K = 3 dB) ja tärinä *(kolmeakselisen vektorin summa; epävarmuus K = 1,5 m/s

✱ puupalkkien sahaaminen 8,46 m/s
