MANUAL DE UTILIZADOR 3475 CA SKIL

Declaração de conformidade CE Serra alternada sem fios Número do produto Declaramos sob nossa exclusiva responsabilidade que os produtos mencionados cumprem todas as disposições e os regulamentos indicados e estão em conformidade com as seguintes normas. Documentação técnica pertencente à:

Serra alternada sem escovas e sem os

• Esta ferramenta foi criada para cortar madeira, plástico, metal e materiais de construção, bem como para aparar e podar árvores.

• Esta ferramenta não foi criada para utilização prossional.

• Leia e guarde este manual de instruções.3

a) Mantenha-se alerta, observe o que está a fazer e use senso comum quando estiver a trabalhar com uma ferramenta elétrica. Não use uma ferramenta elétrica enquanto estiver cansado ou sob o efeito de drogas, álcool ou medicação. Um momento de falta de atenção enquanto trabalha com ferramentas elétricas pode resultar em ferimentos graves. b) Use equipamento pessoal de proteção. Use sempre proteção ocular. O equipamento de segurança, tal como máscara respiratória, calçado de segurança antiderrapante, capacete de segurança ou proteção auditiva, utilizado nas condições adequadas reduzirá a hipótese de ferimentos. c) Evite ligações sem intenção. Certique-se de que o interruptor se encontra na posição de desligado antes de ligar a fonte de energia e/ou à bateria ao agarrar ou transportar a ferramenta. Transportar ferramentas elétricas com o seu dedo no interruptor ou fornecer energia a ferramentas elétricas que tenham o interruptor na posição de ligado convida a acidentes. d) Retire qualquer chave de ajuste ou chave de fendas antes de ligar a ferramenta elétrica. Uma chave de porcas ou uma chave deixada ligada a uma peça rotativa da ferramenta elétrica pode provocar ferimentos. e) Não se estique. Mantenha sempre a base e o equilíbrio adequados. Isso proporciona um melhor controlo da ferramenta elétrica em situações inesperadas. f) Vista-se adequadamente. Não use roupa larga nem joias. Mantenha o seu cabelo e roupa afastados das peças móveis. Roupas largas, joias ou cabelo comprido podem ser apanhados pelas peças em movimento. g) Se forem fornecidos dispositivos para a ligação de extração de pó e facilidades de recolha, certique- se de que estes estão ligados e de que são devidamente utilizados. A utilização de dispositivos de extração do pó pode reduzir os perigos relacionados com o pó. h) Não permita que a familiarização ganha com a utilização de ferramentas o torne mais complacente e ignore os princípios de segurança da ferramenta. Uma ação descuidada pode causar graves ferimentos numa fração de segundo.

4) UTILIZAÇÃO E CUIDADOS DA FERRAMENTA

ELÉTRICA a) Não force a ferramenta elétrica. Utilize a ferramenta elétrica correta para a sua aplicação. A ferramenta elétrica correta fará o trabalho melhor e de forma mais segura ao ritmo para o qual foi concebida. b) Não utilize a ferramenta elétrica se o interruptor não a ligar ou desligar. Qualquer ferramenta que não possa ser controlada com o interruptor é perigosa e deve ser reparada. c) Desligue a cha da alimentação e/ou retire a bateria da ferramenta elétrica, se amovível, antes de fazer quaisquer ajustes, mudar de acessórios ou armazenar a ferramenta elétrica. Tais medidas preventivas de segurança reduzem o risco de ligar a D Pega do cilindro E Ranhuras de ventilação F Botão de bloqueio G Interruptor para ligar/desligar e controlo da velocidade H Pega

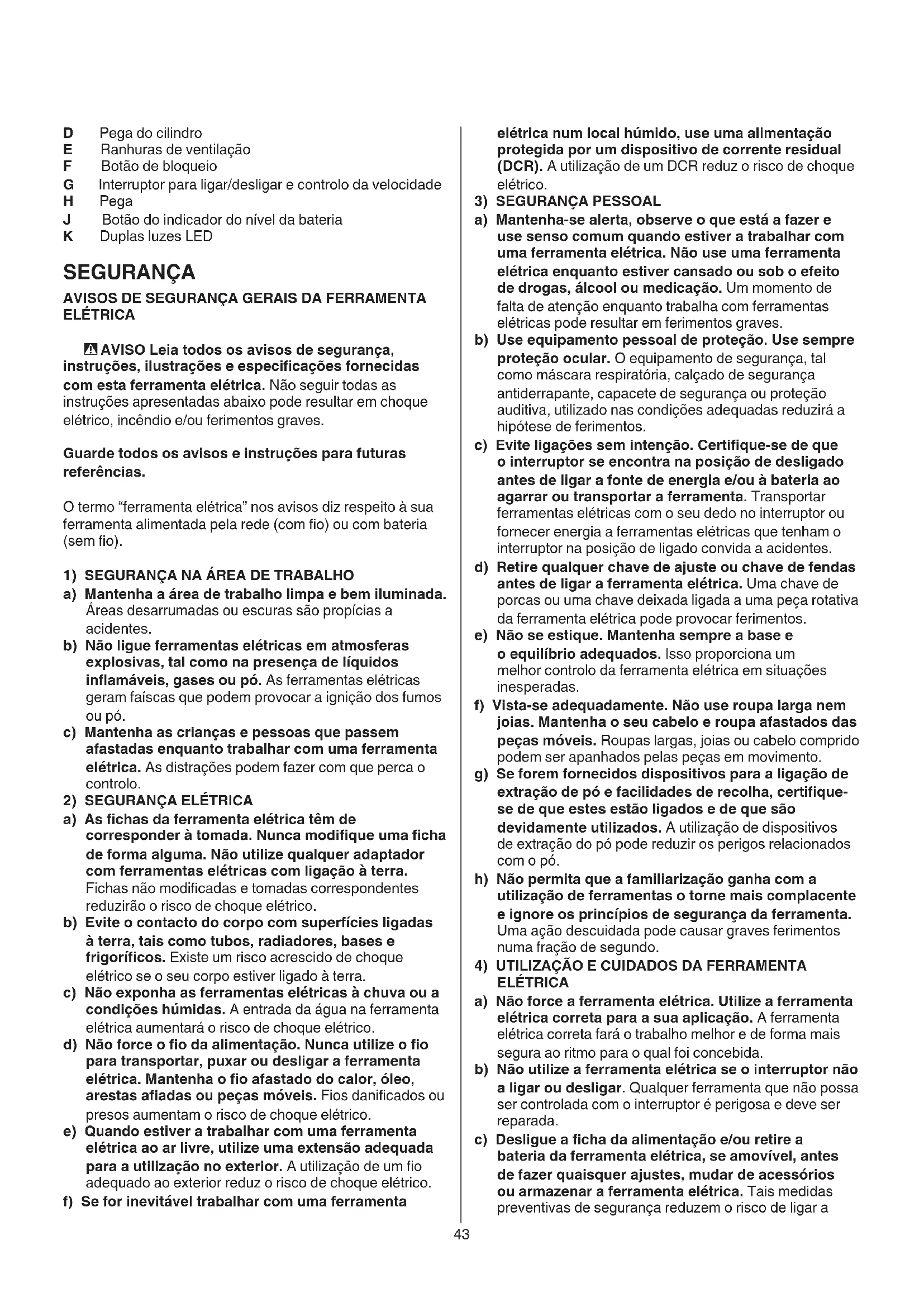

J Botão do indicador do nível da bateria K Duplas luzes LED SEGURANÇA AVISOS DE SEGURANÇA GERAIS DA FERRAMENTA ELÉTRICA - AVISO Leia todos os avisos de segurança, instruções, ilustrações e especicações fornecidas com esta ferramenta elétrica. Não seguir todas as instruções apresentadas abaixo pode resultar em choque elétrico, incêndio e/ou ferimentos graves. Guarde todos os avisos e instruções para futuras referências. O termo “ferramenta elétrica” nos avisos diz respeito à sua ferramenta alimentada pela rede (com o) ou com bateria (sem o).

1) SEGURANÇA NA ÁREA DE TRABALHO

a) Mantenha a área de trabalho limpa e bem iluminada. Áreas desarrumadas ou escuras são propícias a acidentes. b) Não ligue ferramentas elétricas em atmosferas explosivas, tal como na presença de líquidos inamáveis, gases ou pó. As ferramentas elétricas geram faíscas que podem provocar a ignição dos fumos ou pó. c) Mantenha as crianças e pessoas que passem afastadas enquanto trabalhar com uma ferramenta elétrica. As distrações podem fazer com que perca o controlo.

2) SEGURANÇA ELÉTRICA

a) As chas da ferramenta elétrica têm de corresponder à tomada. Nunca modique uma cha de forma alguma. Não utilize qualquer adaptador com ferramentas elétricas com ligação à terra. Fichas não modicadas e tomadas correspondentes reduzirão o risco de choque elétrico. b) Evite o contacto do corpo com superfícies ligadas à terra, tais como tubos, radiadores, bases e frigorícos. Existe um risco acrescido de choque elétrico se o seu corpo estiver ligado à terra. c) Não exponha as ferramentas elétricas à chuva ou a condições húmidas. A entrada da água na ferramenta elétrica aumentará o risco de choque elétrico. d) Não force o o da alimentação. Nunca utilize o o para transportar, puxar ou desligar a ferramenta elétrica. Mantenha o o afastado do calor, óleo, arestas aadas ou peças móveis. Fios danicados ou presos aumentam o risco de choque elétrico. e) Quando estiver a trabalhar com uma ferramenta elétrica ao ar livre, utilize uma extensão adequada para a utilização no exterior. A utilização de um o adequado ao exterior reduz o risco de choque elétrico. f) Se for inevitável trabalhar com uma ferramenta44 não carregue a bateria nem a ferramenta a uma temperatura fora dos parâmetros especicados nas instruções. Carregar incorretamente ou a temperaturas fora dos parâmetros especicados pode danicar a bateria e aumentar o risco de fogo.

a) A reparação da sua ferramenta elétrica deverá ser sempre efetuada por pessoas qualicadas, utilizando apenas peças sobresselentes idênticas. Isso garante que a segurança da ferramenta elétrica é mantida. b) Nunca tente reparar uma bateria danicada. A reparação das baterias só deverá ser efetuada pelo fabricante ou por um reparador autorizado. INSTRUÇÕES DE SEGURANÇA PARA A SERRA

ALTERNADA SEM ESCOVAS

• Segure a ferramenta elétrica pelas superfícies isoladas quando efetuar qualquer operação em que o acessório de corte possa entrar em contacto com cablagem oculta ou com o seu próprio o. Se a ferramenta entrar em contacto com um o ligado à alimentação, as peças de metal expostas à eletricidade podem dar origem a um choque elétrico.

• Utilize grampos ou outra forma prática de segurar e apoiar a peça de trabalho numa plataforma estável. Segurar a peça à mão ou contra o corpo deixa-a instável e pode dar origem à perda de controlo. ACESSÓRIOS

• A SKIL apenas pode assegurar um funcionamento sem defeitos da ferramenta quando utilizados acessórios originais.

• Utilize apenas acessórios com uma velocidade admissível que corresponda, pelo menos, à velocidade mais elevada sem carga da ferramenta.

• Evite danos que possam ser causados por parafusos, pregos e outros elementos na sua peça a ser trabalhada. Retire-os antes de começar o trabalho.

• Use detetores adequados para encontrar estas linhas na área de trabalho, ou contacte a empresa local da respetiva utilidade para obter ajuda. O contacto com linhas elétricas pode dar origem a fogo ou choque elétrico; danicar uma tubagem do gás pode dar origem a explosão; penetrar um tubo da água pode causar danos patrimoniais ou choque elétrico.

• Esta ferramenta não deverá ser utilizada por pessoas com menos de 16 anos.

• Não trabalhe em materiais que contenham amianto (o amianto é considerado cancerígeno).

• As poeiras de materiais como tintas com chumbo, determinadas espécies de madeiras, minerais e metais podem ser prejudiciais (o contacto ou a inalação dessa poeira pode causar reações alérgicas e/ou doenças respiratórias no operador ou assistentes); utilize uma máscara antipoeira e trabalhe com um dispositivo de extração de poeiras quando for possível ligar.

• Determinados tipos de poeiras estão classicados como cancerígenos (como poeira de faia e carvalho) especialmente junto com aditivos para tratamento de madeiras. Utilize uma máscara antipoeira e trabalhe com um dispositivo de extração de poeiras quando for possível ligar. ferramenta elétrica acidentalmente. d) Guarde ferramentas elétricas sem carga fora do alcance de crianças e não permita que pessoas estranhas às ferramentas elétricas ou a estas instruções trabalhem com a ferramenta elétrica. As ferramentas elétricas são perigosas nas mãos de utilizadores sem formação. e) Proceda à manutenção das ferramentas elétricas e acessórios. Verique desalinhamentos ou bloqueios das peças móveis, peças partidas e quaisquer outras condições que possam afetar o funcionamento da ferramenta elétrica. Se estiver danicada, leve a ferramenta elétrica para ser reparada antes da utilização. Muitos acidentes são provocados pela fraca manutenção das ferramentas elétricas. f) Mantenha as ferramentas de corte aadas e limpas. Ferramentas de corte devidamente mantidas e com arestas de corte aadas têm uma menor probabilidade de prender e são mais fáceis de controlar. g) Use a ferramenta elétrica, acessórios e brocas, etc., de acordo com estas instruções, tendo em conta as condições de trabalho e o trabalho a ser efetuado. A utilização da ferramenta elétrica para operações diferentes daquelas para que foi criada pode dar origem a uma situação perigosa. h) Mantenha as pegas e superfícies de segurar secas, limpas e sem óleo ou gordura. Pegas e superfícies de segurar escorregadias não permitem o manuseamento seguro nem o controlo da ferramenta em situações inesperadas.

5) UTILIZAÇÃO E CUIDADOS DA FERRAMENTA COM

A BATERIA a) Recarregue apenas com o carregador especicado pelo fabricante. Um carregador que seja adequado a um tipo de bateria pode criar um risco de incêndio quando usado com outra bateria. b) Use ferramentas elétricas apenas com as baterias especicamente designadas. A utilização de outras baterias pode criar um risco de ferimentos e incêndio. c) Quando não usar a bateria, mantenha-a afastada de outros objetos de metal, como clipes de papel, moedas, chaves, pregos, parafusos ou outros pequenos objetos de metal que possam fazer a ligação entre os dois terminais. Colocar os terminais da bateria em curto-circuito pode dar origem a queimaduras ou fogo. d) Sob condições abusivas, pode ser ejetado líquido da bateria; evite o contacto. Se ocorrer um contacto acidental, lave com água abundante. Se o líquido entrar em contacto com os olhos, procure ajuda médica. O líquido ejetado da bateria pode provocar irritação ou queimaduras. e) Não use a bateria nem a ferramenta se estiverem danicadas ou modicadas. Baterias danicadas ou modicadas podem apresentar comportamentos imprevisíveis, dando origem a fogo, explosão ou risco de lesões. f) Não exponha a bateria ou a ferramenta ao fogo ou temperatura excessiva. A exposição ao fogo ou a temperaturas acima dos 130 °C pode causar uma explosão. g) Siga todas as instruções de carregamento e45 - Primeiro, desbloqueie premindo o botão F. - Ligue a ferramenta pressionando o gatilho G. - Controle a velocidade uniformemente do zero ao máximo fazendo mais ou menos pressão no gatilho. - Desligue libertando o gatilho G.

• O botão de bloqueio F pode ser ativado 8 - Se for ativado, o interruptor de ligar/desligar é bloqueado e a máquina ca protegida contra ligações sem intenção.

• Duplas luzes LED K q As duplas luzes LED acendem automaticamente quando ativar o interruptor G. ! Quando a luz LED começar a piscar, a proteção da bateria é ativada (consulte abaixo).

• Proteção da bateria A ferramenta desliga-se de repente ou é impossível ligá-la quando - a carga é muito grande -> retire a carga e reinicie - A temperatura da bateria não se encontra dentro do raio da temperatura de funcionamento permitida de -20 a +50 °C -> 2 níveis do indicador do nível da bateria começam a piscar quando prime o botão J 7c; espere que a bateria volte ao raio da temperatura de funcionamento permitida. - A bateria está quase gasta (para proteger contra grandes descargas) -> é apresentado um baixo nível da bateria ou a piscar no indicador do nível da bateria quando prime o botão J; carregue a bateria. ! Não continue a premir o interruptor de ligar/ desligar após a ferramenta se desligar automaticamente. A bateria pode car danicada.

• Montagem da lâmina da serra w ! Retire sempre a bateria da ferramenta antes de efetuar quaisquer ajustes ou mudar de acessórios. - Rode a braçadeira da lâmina C na mesma direção da seta na ferramenta, e mantenha-a nessa posição. - Insira a lâmina (com os dentes virados para cima ou para baixo) por completo. - Liberte a braçadeira da lâmina C. - Pressione para dentro e para fora a lâmina para vericar se cou xada corretamente.

• Retirar a lâmina da serra w ! Retire sempre a bateria da ferramenta antes de efetuar quaisquer ajustes ou mudar de acessórios. - Rode a braçadeira da lâmina C na mesma direção da seta na ferramenta, e mantenha-a nessa posição. - Retire a lâmina. - Liberte a braçadeira da lâmina C.

• Utilizar a ferramenta ! Fixe bem a peça a ser trabalhada. - Assinale a linha de corte na peça a ser trabalhada. - Monte a bateria na ferramenta. - Segure a ferramenta com uma mão na pega H e a outra na pega isolada do cilindro D. - Ligue a ferramenta elétrica. - Oriente a ferramenta ao longo da linha de corte assinalada. - Mantenha a sapata pivô B rmemente contra a peça a ser trabalhada para minimizar a força contrária e a vibração.

• Segurar e orientar a ferramenta ! Durante o trabalho, segure sempre a ferramenta pelas áreas de preensão cinzentas e

• Siga as normas nacionais referentes a poeiras para os materiais com que pretende trabalhar.

• Mantenha as mãos afastadas da área de corte e da lâmina. Mantenha a sua segunda mão na pega do cilindro D2. Se ambas as mãos estiverem a segurar a serra, não serão cortadas pela lâmina.

• Não se estique por baixo da peça a ser trabalhada, pois a proximidade da lâmina à sua mão não se vê a partir da sua posição.

• Nunca segure a peça a ser cortada com as mãos ou entre as pernas. É importante suportar a peça corretamente, para minimizar a exposição do corpo, lâmina presa ou perda de controlo.

• Não use uma lâmina romba ou danicada. Lâminas dobradas podem partir facilmente ou causar um ressalto.

• Use luvas de proteção quando retirar a lâmina da ferramenta. A lâmina da serra pode car quente após um uso prolongado.

• Use óculos de proteção e proteção auditiva. BATERIAS

• A bateria fornecida vem parcialmente carregada. Para garantir a capacidade completa da bateria, carregue por completo a bateria no carregador antes de usar a sua ferramenta elétrica pela primeira vez.

• Use apenas as seguintes baterias e carregadores com esta ferramenta - Bateria SKIL: BR1*31**** - Carregador SKIL: CR1*31****

• Não use a bateria danicada. Esta deverá ser substituída.

• Não desmonte a bateria.

• Não exponha a ferramenta/bateria à chuva.

Leia o manual de instruções antes da utilização.

As baterias podem explodir quando atiradas para o fogo, por isso, nunca queime uma bateria.

Guarde a ferramenta/carregador/bateria num local onde a temperatura não exceda os 50 °C.

Não elimine ferramentas elétricas juntamente com o lixo doméstico comum. UTILIZAÇÃO

• Carregar a bateria ! Leia os avisos de segurança e as instruções fornecidas com o carregador.

• Remover/Instalar a bateria 2

• Indicador do nível da bateria 7 - Prima o botão do indicador do nível da bateria J para ver o atual nível da bateria 7a ! Quando o nível mais baixo do indicador da bateria começar a piscar após premir o botão J 7b, a bateria está descarregada. ! Quando 2 níveis do indicador da bateria começarem a piscar após premir o botão J 7c, a bateria não se encontra dentro da temperatura de funcionamento permitida.

• Interruptor combinado para ligar/desligar e controlo da velocidade com o botão de bloqueio 8 946 AMBIENTE

• Não elimine ferramentas elétricas, baterias, acessórios e embalagens juntamente com o lixo doméstico comum (apenas para países da UE). - Em conformidade com a Diretiva Europeia 2012/19/CE relativa aos resíduos de equipamento elétrico e eletrónico e respetiva implementação em conformidade com as leis nacionais, ferramentas elétricas que tenham atingido o nal do seu ciclo de vida devem ser recolhidas separadamente e entregues em instalações de reciclagem ambientalmente compatíveis. - O símbolo 6 serve para lembrar isto quando for necessária a eliminação. ! Antes da eliminação, proteja os terminais da bateria com ta resistente, para evitar um curto-circuito.

• Medido de acordo com a EN 62841. O nível de pressão do som desta ferramenta é de 87dB(A), e o nível de potência do som é de 98 dB(A) (incerteza K = 5 dB), e a vibração Þ (soma vetorial das 3 direções; incerteza K = 1,5 m/s

• O nível de emissão da vibração foi medido de acordo com um teste padronizado da norma EN 62841. Pode ser usado para comparar duas ferramentas e como avaliação preliminar da exposição à vibração quando usar a ferramenta para as aplicações mencionadas. - Usar a ferramenta para diferentes aplicações, ou com acessórios diferentes ou mal mantidos, pode aumentar signicativamente o nível de exposição. - As vezes que a ferramenta é desligada ou quando estiver a funcionar, mas sem estar a efetuar o trabalho, pode reduzir signicativamente o nível de exposição. ! Proteja-se dos efeitos das vibrações realizando a manutenção da ferramenta e dos seus acessórios, mantendo as mãos quentes e organizando os seus padrões de trabalho.

A Lama B Pattino pivotante - Mantenha as ranhuras de ventilação E desobstruídas. - Não aplique demasiada pressão na ferramenta. Deixe a ferramenta trabalhar por si. ! Certique-se de que a lâmina da serra se estende além do trabalho durante toda a serragem r

• Oscilar a sapata t - Pressione o botão de bloqueio F para a posição de bloqueado e retire a bateria da ferramenta. - Segure rmemente a serra e oscile a sapata B para o ângulo desejado enquanto tem o cuidado de evitar o contacto com a lâmina. - Volte a instalar a bateria e prepare-se para o corte.

CONSELHOS DE APLICAÇÃO

• Corte por imersão y Cortes por imersão podem ser feitos em madeira e outros materiais suaves sem pré-perfurar um orifício. - Use uma lâmina de serra grossa. ! Retire sempre a bateria da ferramenta antes de efetuar quaisquer ajustes ou mudar de acessórios. - Assinale a linha de corte desejada na peça a ser trabalhada. - Incline a ferramenta para que a lâmina não toque na peça a ser trabalhada. - Ligue a ferramenta e engate cuidadosamente a lâmina da serra em movimento na peça a ser trabalhada. - Após a lâmina ter penetrado a peça a ser trabalhada, continue a serrar ao longo da linha de corte assinalada. ! Não faça cortes por imersão em materiais de metal

• Use as lâminas de serra adequadas u.

• Ao cortar metais, lubrique a lâmina da serra regularmente com óleo.

• Corte sem farpas - Cubra a linha de corte com várias camadas de ta larga antes de cortar. - Olhe sempre para baixo no lado bom da peça a ser trabalhada.

• Para mais informações, consulte www.skil.com.

MANUTENÇÃO / REPARAÇÃO

• Esta ferramenta não foi criada para utilização prossional.

• Mantenha sempre a ferramenta limpa (especialmente as ranhuras de ventilação E 2). ! Retire a bateria da ferramenta antes de proceder à limpeza.

• Se a ferramenta falhar apesar dos cuidados de fabrico e procedimentos de teste, a reparação deverá ser efetuada por um centro de reparação pós-venda autorizado para ferramentas elétricas SKIL. - Envie a ferramenta desmontada, juntamente com a prova de compra, para o seu representante ou ponto de reparação SKIL mais próximo (os endereços e também os esquemas de reparação estão listados em www.skil.com).
