KASUTUSJUHEND 3475 CA SKIL

EL-vastavusdeklaratsioon Juhtmeta liikumissuunda vahetav saag Tootenumber Kinnitame ainuvastutajatena, et nimetatud tooted vastavad järgnevalt loetletud direktiivide ja määruste kõikidele asjaomastele nõuetele ja on kooskõlas järgmiste normidega. Tehnilised dokumendid saadaval:

Harjadeta ja juhtmeta saabelsaag

• See tööriist on mõeldud puidu, plasti, metalli ja ehitusmaterjalide lõikamiseks, samuti pügamiseks ja puude lõikamiseks.

• Tööriist pole mõeldud professionaalseks kasutamiseks.

a) Olge tähelepanelik, töötage hoolikalt ja rakendage tervet mõistust. Ärge kasutage elektritööriista, kui olete väsinud, või rohtude, alkoholi või narkootikumide mõju all. Vaid hetkeline tähelepanematus elektritööriista kasutamisel võib põhjustada raskeid kehavigastusi. b) Kasutage isikukaitsevahendeid. Kandke alati silmakaitsevahendeid. Töötingimustele vastava kaitsevarustuse (nt tolmumaski, mittelibisevate turvakingade, kiivri või kuulmiskaitsevahendite) kasutamine vähendab kehavigastuste ohtu. c) Ennetage tööriista tahtmatut käivitamist. Enne tööriista vooluvõrgu ja/või akuplokiga ühendamist ning enne tööriista kandmist või üles tõstmist veenduge, et lüliti on mitteaktiivses asendis. Elektritööriistade kandmine sõrme lülitil hoides või akuploki ühendamine, kui lüliti on sisse lülitatud, põhjustab õnnetusi. d) Enne tööriista sisselülitamist eemaldage sellelt kõik reguleerimis- ja mutrivõtmed. Elektritööriista pöörleva osa külge unustatud võtmed vms tööriistad võivad põhjustada kehavigastusi. e) Ärge küünitage liiga kaugele. Töötage ainult kindlal pinnal ja kohtades, kus pole ohtu tasakaalu kaotada. Nii säilitate ootamatutes olukordades parema kontrolli elektritööriista üle. f) Riietuge asjakohaselt. Ärge kandke avaraid rõivaid ega ehteid. Vältige oma juuste ja riiete kokkupuudet liikuvate osadega. Avarad rõivad, ehted ja pikad juuksed võivad liikuvate osade vahele kinni jääda. g) Kui tootega on kaasas vahendid tolmuärastus- ja kogumisseadmete ühendamiseks, siis veenduge, et need seadmed on korralikult ühendatud ja asjakohases kasutuses. Tolmukogumisseadmete kasutamine vähendab tolmuga seotud ohtusid. h) Kui seade on teile sagedase kasutamise tulemusel harjumuspäraseks saanud, ärge laske ennast lõdvaks ega ignoreerige tööriista kasutamise ohutusreegleid. Hooletuse tõttu võite saada tõsiseid vigastusi ka sekundi murdosa jooksul.

4) ELEKTRITÖÖRIISTA KASUTAMINE JA HOOLDUS

a) Ärge rakendage elektritööriista kasutamisel jõudu. Kasutage konkreetseks tööks sobivat elektritööriista. Sobiva elektritööriistaga sobival kiirusel töötades saate töö valmis kiiresti ja ohutult. b) Ärge kasutage elektritööriista, mida ei saa lülitist sisse ega välja lülitada. Elektritööriistad, mille lüliti ei tööta, on ohtlikud ja tuleb parandada. c) Eemaldage pistik vooluvõrgust ja/või akuplokk seadme küljest, kui see on eemaldatav, enne seadme kohandamist, tarvikute vahetamist või elektritööriista hoiustamist. Selliste ohutusmeetmete rakendamisel vähendate elektritööriista tahtmatu käivitamise võimalust. d) Elektritööriistu, mida te hetkel ei kasuta, hoidke lastele kättesaamatus kohas ning ärge lubage nendega töötada isikutel, kes pole tööriistade tööpõhimõtete või käesoleva juhendiga tutvunud.

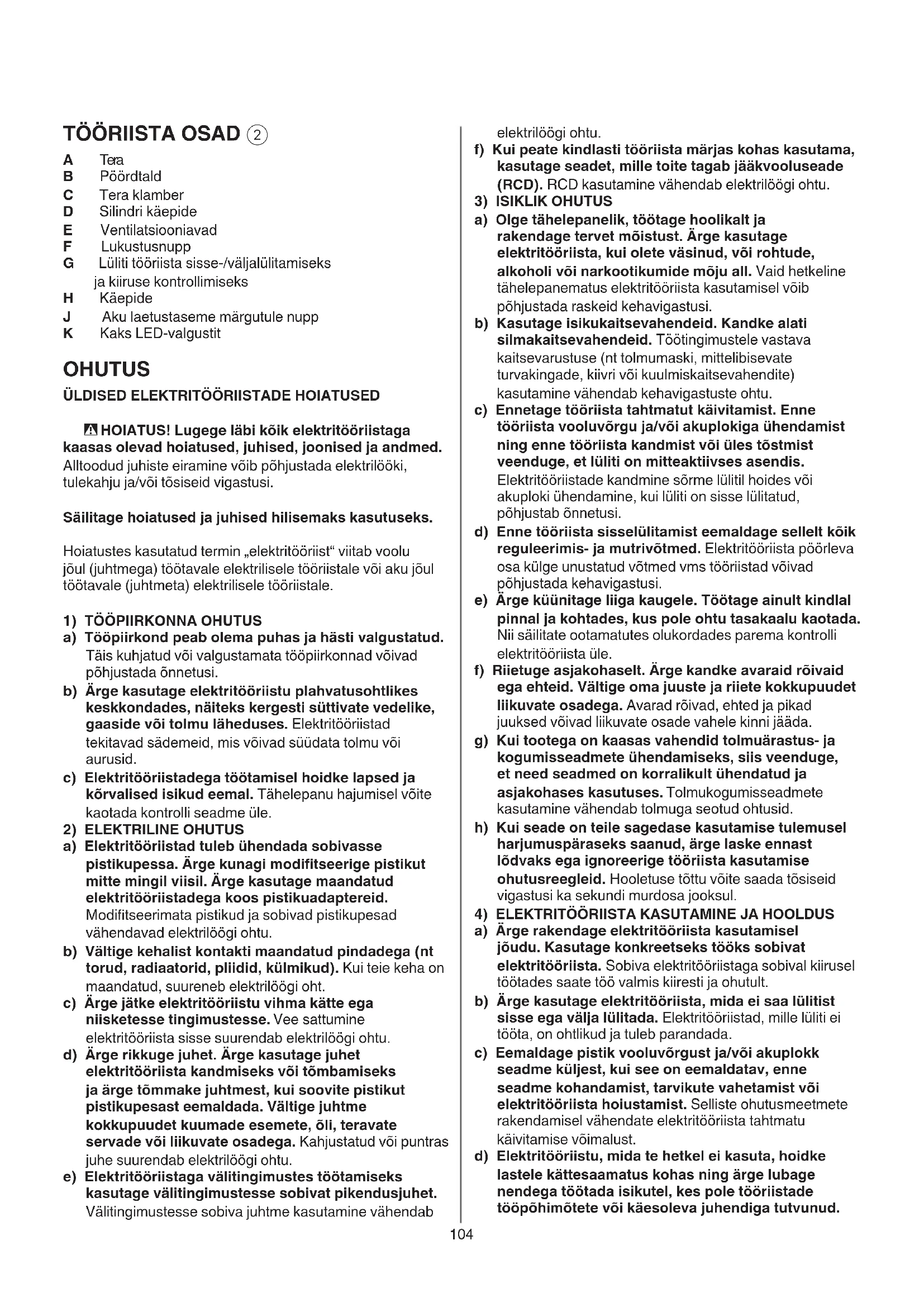

A Tera B Pöördtald C Tera klamber D Silindri käepide E Ventilatsiooniavad F Lukustusnupp G Lüliti tööriista sisse-/väljalülitamiseks ja kiiruse kontrollimiseks H Käepide

J Aku laetustaseme märgutule nupp K Kaks LED-valgustit OHUTUS

ÜLDISED ELEKTRITÖÖRIISTADE HOIATUSED

- HOIATUS! Lugege läbi kõik elektritööriistaga kaasas olevad hoiatused, juhised, joonised ja andmed. Alltoodud juhiste eiramine võib põhjustada elektrilööki, tulekahju ja/või tõsiseid vigastusi. Säilitage hoiatused ja juhised hilisemaks kasutuseks. Hoiatustes kasutatud termin „elektritööriist“ viitab voolu jõul (juhtmega) töötavale elektrilisele tööriistale või aku jõul töötavale (juhtmeta) elektrilisele tööriistale.

1) TÖÖPIIRKONNA OHUTUS

a) Tööpiirkond peab olema puhas ja hästi valgustatud. Täis kuhjatud või valgustamata tööpiirkonnad võivad põhjustada õnnetusi. b) Ärge kasutage elektritööriistu plahvatusohtlikes keskkondades, näiteks kergesti süttivate vedelike, gaaside või tolmu läheduses. Elektritööriistad tekitavad sädemeid, mis võivad süüdata tolmu või aurusid. c) Elektritööriistadega töötamisel hoidke lapsed ja kõrvalised isikud eemal. Tähelepanu hajumisel võite kaotada kontrolli seadme üle.

2) ELEKTRILINE OHUTUS

a) Elektritööriistad tuleb ühendada sobivasse pistikupessa. Ärge kunagi moditseerige pistikut mitte mingil viisil. Ärge kasutage maandatud elektritööriistadega koos pistikuadaptereid. Moditseerimata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu. b) Vältige kehalist kontakti maandatud pindadega (nt torud, radiaatorid, pliidid, külmikud). Kui teie keha on maandatud, suureneb elektrilöögi oht. c) Ärge jätke elektritööriistu vihma kätte ega niisketesse tingimustesse. Vee sattumine elektritööriista sisse suurendab elektrilöögi ohtu. d) Ärge rikkuge juhet. Ärge kasutage juhet elektritööriista kandmiseks või tõmbamiseks ja ärge tõmmake juhtmest, kui soovite pistikut pistikupesast eemaldada. Vältige juhtme kokkupuudet kuumade esemete, õli, teravate servade või liikuvate osadega. Kahjustatud või puntras juhe suurendab elektrilöögi ohtu. e) Elektritööriistaga välitingimustes töötamiseks kasutage välitingimustesse sobivat pikendusjuhet. Välitingimustesse sobiva juhtme kasutamine vähendab105

• Hoidke elektritööriista kinni isoleeritud haardepinnast, kui lõiketarvik võib töötamise ajal puutuda kokku peidetud juhtmega (lõiketarviku pingestatud osaga kokkupuute korral võivad elektrilise tööriista metallosad pingestuda ja anda operaatorile elektrilöögi)

• Kinnitage toorik klambriga või muul praktilisel moel kindlale stabiilsele alusele (toorikut käes või vastu keha hoides võib see paigast liikuda ja kaotada kontrolli seadme üle) LISATARVIKUD

• SKIL tagab seadme häireteta töö üksnes originaaltarvikute kasutamisel

• Kasutage vaid neid tarvikuid, mille lubatud pöörete arv on vähemalt sama suur nagu maksimaalsed tühikäigupöörded ENNE KASUTAMIST

• Vältige töödeldavas esemes olevatest kruvidest, naeltest vms põhjustatud kahjustusi; eemaldage need enne töö alustamist.

• Varjatult paiknevate edastusliinide (elektrijuhtmed, gaasi- või veetorud) avastamiseks kasutage sobivaid detektoreid või pöörduge kohaliku elektri-, gaasi- või vee-ettevõtte poole (kokkupuutel elektrijuhtmetega tulekahju- ja elektrilöögioht; gaasitorustiku vigastamisel plahvatusoht; veetorustiku vigastamisel materiaalne kahju või elektrilöögioht). ISIKLIK OHUTUS

• Tööriista kasutaja peab olema vähemalt 16-aastane.

• Asbesti sisaldava materjali töötlemine on keelatud (asbesti peetakse kantserogeenseks).

• Pliid sisaldavat värvi, mõningaid puiduliike, mineraale ja metalli sisaldavad materjalid eraldavad tolmu, mis võib olla kahjulik (kokkupuude tolmuga või selle sissehingamine võib seadme kasutajal või läheduses viibivatel inimestel põhjustada allergilisi reaktsioone ja/või hingamisteede haigusi); kandke tolmumaski ja vajaduse korral töötage külgeühendatava tolmueraldusseadmega.

• Teatud tüüpi tolm on klassitseeritud kantserogeensena (nt tammest ja pöögist eralduv tolm), eriti koos puidu niiskuse reguleerimiseks kasutatavate lisanditega; kandke tolmumaski ja vajaduse korral töötage külgeühendatava tolmueraldusseadmega.

• Erinevate materjalide töötlemisel tekkiva tolmu käitlemisel tuleb järgida kehtivaid nõudeid.

• Hoidke käed lõikepiirkonnast ja terast ohutul kaugusel; teist kätt hoidke silindri käepidemel D2 (kui hoiate saagi mõlema käega, ei jää käed saeketta ette).

• Ärge viige kätt tooriku alla (te ei näe, kui ligidal on tera teie kätele)

• Ärge kunagi hoidke saetavat eset käes või risti üle jala (tooriku korralik toestamine on oluline, et ohustada võimalikult vähe oma keha ning piirata saeketta kinnikiildumise ja tööriista kontrolli alt väljumise oht miinimumini)

• Ärge kasutage nüri või kahjustatud saeketast (paindunud terad võivad kergesti murduda või anda tagasilöögi)

• Tööriistast tera väljavõtmisel kasutage kaitsekindaid (saetera võib pikaajalisel kasutamisel kuumeneda)

• Kandke kaitseprille ja kõrvaklappe AKUD

• Kaasasolev aku on osaliselt laetud (aku täisvõimsuse Koolitamata isikute käes on elektritööriistad ohtlikud. e) Hooldage nii elektritööriistu kui tarvikuid. Kontrollige, et liikuvad komponendid on korrektselt joondatud ja kinnitatud ning ükski osa ei ole katki, ning jälgige ka muid aspekte, mis võiksid elektritööriista tööd mõjutada. Kahjustatud elektritööriist tuleb enne kasutamist parandada. Halvasti hooldatud elektritööriistad põhjustavad palju õnnetusi. f) Hoidke oma lõiketööriistad teravad ja puhtad. Korralikult hooldatud ja teravate servadega lõikevahendid ei kiilu nii kergesti kinni ja on lihtsamini kontrollitavad. g) Kasutage elektritööriista, selle tarvikuid, tööriistaosi jm vastavalt käesolevale juhendile, võttes arvesse töötingimusi ja teostatavat tööd. Elektritööriista mittesihipärane kasutamine võib põhjustada ohtlikke olukordi. h) Hoidke käepidemed ja haardepinnad kuivad ja puhtad ning vältige neile õli ja rasva sattumist. Libedad käepidemed ja haardepinnad takistavad seadme ohutut kasutamist ja käsitsemist ootamatutes olukordades.

5) AKUSEADMETE KASUTAMINE JA HOOLDUS

a) Kasutage laadimiseks ainult tootja poolt ette nähtud laadijaid. Akulaadija, mis sobib teatud tüüpi akuplokile, võib põhjustada tulekahju ohtu, kui seda kasutada mõne teise akuplokiga. b) Kasutage elektritööriistu ainult nende jaoks ette nähtud akuplokkidega. Mõne muu akuploki kasutamine võib põhjustada vigastuste ja tulekahju ohtu. c) Kui akuplokki ei kasutata, hoidke seda eemal muudest metallesemetest nagu kirjaklambrid, mündid, võtmed, naelad, kruvid ja muud väikesed metallesemed, mis võivad klemmide vahel ühenduse luua. Akuklemmide lühiühendus võib põhjustada põletushaavu või tulekahju. d) Valedes tingimustes kasutamisel võib akust vedelikku välja tulla; vältige kokkupuudet. Kokkupuute korral loputada veega. Kui vedelik satub silma, pöörduge lisaks ka arsti poole. Akust erituv vedelik võib põhjustada ärritust või põletusi. e) Ärge kasutage kahjustunud või moditseeritud akuplokki või tööriista. Kahjustunud või moditseeritud akud võivad toimida ettearvamatult, mille tagajärjeks võivad olla tulekahju, plahvatus või vigastuste oht. f) Vältige akuploki või tööriista kokkupuudet tule või liiga kõrge temperatuuriga. Kokkupuude lahtise tule või temperatuuriga üle 130 °C võib põhjustada plahvatuse. g) Järgige kõiki laadimisjuhiseid ja ärge laadige akuplokki või tööriista vale temperatuuri juures (vt juhiseid). Valesti või valel temperatuuril laadimine võib kahjustada akut ja suurendada tulekahju ohtu.

a) Laske oma akutööriista hooldada kvalitseeritud remonditehnikul, kes kasutab ainult identseid originaalvaruosi. See tagab elektritööriista ohutuse. b) Ärge kunagi hooldage kahjustunud akuplokke. Akuplokkide hooldust võib teostada ainult tootja või volitatud teeninduskeskus.

HARJADETA LIIKUMISSUUNDA VAHETAVATE SAAGIDE

OHUTUSJUHISED106 oodake, kuni aku naaseb lubatud töötemperatuuri vahemikku; - aku on peaaegu tühi (et kaitsta täieliku tühjenemise eest) --> nupu M vajutamisel näitab aku laetustaseme märgutuli aku tühjenemist või aku laetustase vilgub; pange aku laadima ! ärge vajutage enam lülitile (sisse/välja), kui tööriist on end automaatselt välja lülitanud, sest see võib akut kahjustada.

• Saetera paigaldamine w ! Enne tööriista reguleerimist või tarvikute vahetust võtke aku välja - vajutage teraklambrit C tööriistal oleva noolega samas suunas ja hoidke selles asendis - Paigaldage tera (hammastega alla- või ülespoole) lõpuni sisse. - Vabastage tera klamber C - Suruge tera sisse ja tõmmake, veendumaks, et see on korrektselt lukustunud.

• Saetera eemaldamine w ! Enne tööriista reguleerimist või tarvikute vahetust võtke aku välja - vajutage teraklambrit C tööriistal oleva noolega samas suunas ja hoidke selles asendis - Tõmmake tera välja. - Vabastage tera klamber C

• Seadme kasutamine ! Kinnitage toorik korralikult. - Märkige toorikule lõikejoon. - paigaldage aku tööriistale - Hoidke ühe käega tööriista käepidemest H ja teisega isoleeritud silindri käepidemest D - Lülitage seade sisse. - Suunake tööriista mööda märgitud lõikejoont. - Hoidke tugiplaati B tihedalt vastu toorikut, et vähendada vastupanu ja vibratsiooni

• Seadme hoidmine ja juhtimine ! Töötamise ajal hoidke tööriista kinni halli värvi haardepinnast (haardepindadest) e - Hoidke ventilatsiooniavad E vabad. - Ärge rakendage tööriistale liigset survet; laske sellel enda heaks töötada. ! Veenduge, et tera läbib toorikut kogu kolbisammu pikkuses r

• Kinga pööramine t - vajutage lukustusnupp F lukustatud asendisse ja seejärel eemaldage aku tööriistast. - hoidke saest tugevalt kinni ja seejärel pöörake kinga B soovitud nurga alla, vältides samal ajal kokkupuudet teraga. - paigaldage aku tagasi ja valmistuge lõikamiseks TÖÖJUHISED

• Sukelduslõikamine y Sukelduslõikust võib teostada puidus ja teistes pehmetes materjalides ava eelnevalt puurimata. - Kasutage paksemat saetera. ! Enne tööriista reguleerimist või tarvikute vahetust võtke aku välja - Märkige toorikule soovitud lõikejoon. - Hoidke tööriista nii, et tera ei puudutaks toorikut. - Lülitage tööriist sisse ja suunake liikuv tera ettevaatlikult tagamiseks laadige aku enne elektritööriista esmakordset kasutamist akulaadijas korralikult täis).

• Kasutage selle tööriistaga ainult järgmisi akusid ja laadijaid. - SKILi aku: BR1*31**** - SKILi laadur: CR1*31****

• Ärge kasutage kahjustatud akusid, vaid vahetage need välja

• Ärge võtke akut lahti

• Ärge jätke tööriista/akut vihma kätte.

• Ümbritseva keskkonna lubatud temperatuur (tööriista/ laadijat/akut): - laadimisel 4 kuni 40 °C; - töötamisel –20 kuni +50 °C; - hoiustamisel –20 kuni +50 °C. TÖÖRIISTAL/AKUL OLEVATE SÜMBOLITE SELGITUS

Enne kasutamist tutvuge kasutusjuhendiga.

Tulle visatud akud plahvatavad, seepärast ei tohi akut mitte mingil juhul põletada.

Hoidke tööriista/laadijat/akut kohas, kus temperatuur ei ületa 50 °C.

Ärge visake kasutuskõlbmatuks muutunud elektrilisi tööriistu ja akusid ära koos olmejäätmetega. KASUTAMINE

• Aku laadimine ! Lugege laadijaga kaasasolevaid ohutushoiatusi ja juhiseid.

• Aku eemaldamine/paigaldamine 2

• Aku laetusastme indikaator 7 - vajutage aku laetustaseme vaatamiseks aku laetustaseme märgutule nuppu J 7a ! ! kui aku laetustaseme märgutulel hakkab pärast nupu J 7b vajutamist kõige madalam tase vilkuma, on aku tühi. ! ! kui aku laetustaseme märgutulel hakkavad pärast nupu J 7c vajutamist 2 taset vilkuma, ei ole aku lubatud töötemperatuuri vahemikus.

• Kombineeritud lüliti sisse/välja lülitamiseks ja kiiruse reguleerimiseks lukustusnupuga 8 9 - esmalt lukustage lahti, vajutades nuppu F - seadme sisselülitamiseks vajutage töölülitile G - Avaldades päästikule suuremat või väiksemat survet, saab kiirust sujuvalt reguleerida nullist kuni maksimaalsete pööreteni. - lülitage välja, vabastades päästiku G

• Lukustusnuppu F saab aktiveerida 8 - aktiveerimise korral on sisse-/väljalülitamise lüliti blokeeritud ja masin tahtmatu sisselülitamise vastu kaitstud

• Topelt LED-tuled K q Lüliti G aktiveerimisel süttivad topelt LED-tuled automaatselt ! Kui LED-tuli hakkab vilkuma, on aku kaitse rakendatud (vt allpool)

• Aku kaitse Tööriist lülitatakse järsku välja või selle sisselülitamine ei ole võimalik, kui - koormus on liiga suur --> eemaldage koormus ja taaskäivitage; - aku temperatuur ei ole lubatud töötemperatuuri vahemikus -20 kuni +50 °C --> märgutule 2 taseme märgutuled hakkavad nupu J7c vajutuse järel vilkuma;107 sisselülitatud, kuid tegelikult seda ei kasutata, võib vibratsioon märkimisväärselt väheneda. ! Enda kaitsmiseks vibratsiooni eest hooldage tööriista ja selle tarvikuid korralikult, hoidke oma käed soojad ja tagage sujuv töökorraldus.

• Metalli saagimisel määrige saelehte regulaarselt õliga.

• Saagimine materjali kahjustamata - Enne töö algust katke lõikejoon mitme kihi laia kleeplindiga. - Asetage tooriku ilusam (pealmine) pool alati allapoole.

• Lisateavet lugege aadressilt www.skil.com HOOLDUS/TEENINDUS

• Tööriist pole mõeldud professionaalseks kasutamiseks.

• Hoidke tööriist alati puhtana (eriti ventilatsiooniavad E 2) ! enne puhastamist eemaldage tööriistast aku

• Tööriist on hoolikalt valmistatud ja testitud. Kui tööriist sellest hoolimata rikki läheb, tuleb see lasta parandada SKILi elektriliste käsitööriistade volitatud remonditöökojas. - toimetage lahtimonteerimata tööriist koos ostukviitungiga edasimüüjale või lähimasse SKILi lepingulisse töökotta (aadressid ja tööriista varuosade joonise leiate aadressil www.skil.com)

• Arvestage sellega, et garantii ei hõlma seadme ülekoormamisest või ebaõigest käsitsemisest tulenevaid kahjustusi (teavet SKILi garantiitingimuste kohta vaadake veebilehelt www.skil.com või küsige kohalikult müügiesindajalt) KESKKOND

• Ärge visake kasutuskõlbmatuks muutunud elektrilisi tööriistu, akusid, lisatarvikuid ja pakendeid ära koos olmejäätmetega (üksnes ELi liikmesriikidele). - vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi nõuete kohaldamisele liikmesriikides tuleb kasutuskõlbmatuks muutunud elektrilised tööriistad koguda eraldi ja keskkonnasäästlikult korduvkasutada või ringlusse võtta. - Kõrvaldamisvajaduse tekkimisel meenutab seda teile sümbol 6. ! Enne aku kasutusest kõrvaldamist katke selle klemmid tugeva teibiga, et vältida lühise teket.

• Standardi EN 62841 kohaselt mõõdetud tööriista helirõhu tase on 87 dB(A) ja helivõimsuse tase on 98 db(A) (määramatus K = 3 dB) ning vibratsioon Þ (triaksaalvektorite summa; määramatus K = 1,5 m/s

✱ laua lõikamine 10,58 m/s

✱ puidust talade lõikamine 8,46 m/s
