NÁVOD K OBSLUZE 3475 CA SKIL

EU prohlášení o shodě Akumulátorová vratná pila Objednací číslo Prohlašujeme na výhradní zodpovědnost, že uvedený výrobek splňuje všechna příslušná ustanovení níže uvedených směrnic a nařízení a je v souladu s následujícími normami. Technické podklady u:

Bezkontaktní akumulátorová vratná pila

• Tento nástroj je určen pro řezání dřeva, plastů, kovů a stavebních materiálů, jakož i pro prořezávání a prořezávání stromů.

• Tento nástroj není určen k profesionálnímu použití.

a) Při práci s elektrickým nářadím buďte stále pozorní, sledujte, co děláte a používejte zdravý rozum. Nepoužívejte elektrické nářadí, jste-li unaveni nebo pod vlivem drog, alkoholu nebo léků. Chvilka nepozornosti při práci s nářadím může vést k vážnému zranění. b) Používejte osobní ochranné pracovní prostředky. Vždy používejte ochranu očí. Ochranné pomůcky, jako např. respirátor, protiskluzová bezpečnostní obuv, pevná přilba nebo chrániče sluchu používané ve vhodném prostředí sníží riziko úrazu. c) Zabraňte náhodnému spuštění. Před připojením ke zdroji napětí a/nebo akumulátoru, zvedáním nebo přenášením nářadí se ujistěte, že vypínač je ve vypnuté poloze. Přenášení nářadí s prstem na hlavním spínači nebo zapojení nářadí, které má spínač v zapnuté poloze, může způsobit nehody. d) Před zapnutím elektrického nářadí odstraňte seřizovací klíče nebo klíče. Nástroj nebo klíč, který zůstane upevněn k otáčející se části elektrického nářadí, může způsobit osobní zranění. e) Nepřeceňujte své síly. Vždy udržujte pevný postoj a rovnováhu. To umožní lepší ovládání elektrického nářadí v nečekaných situacích. f) Používejte vhodný oděv. Nenoste volný oděv ani šperky. Udržujte své vlasy a oblečení mimo dosah pohybujících se částí. Volný oděv, šperky nebo dlouhé vlasy se mohou zachytit do pohybujících se částí. g) Pokud je zařízení vybaveno adaptérem pro připojení odsávání prachu a sběrnými zařízeními, zajistěte jejich správné připojení a řádnou funkci. Použití odsávání prachu může snížit nebezpečí týkající se prachu. h) Nedovolte, abyste se po získaní zkušeností častým používáním nástrojů stali neobezřetnými a ignorovali zásady bezpečnosti. Nedbalá činnost může způsobit vážné zranění za zlomek sekundy.

4) POUŽITÍ A PÉČE O ELEKTRICKÉ NÁŘADÍ

a) Netlačte příliš na nářadí. Používejte správný typ nářadí pro vaše použití. Správné elektrické nářadí bude pracovat lépe a bezpečněji rychlostí, pro kterou bylo navrženo. b) Nepoužívejte elektrické nářadí v případě, že vypínač nefunguje. Jakékoliv elektrické nářadí, které nelze ovládat vypínačem, je nebezpečné a musí se opravit. c) Před jakýmkoliv seřizováním, výměnou příslušenství nebo před uložením nepoužívaného elektrického nářadí odpojte napájení nebo akumulátor, jde-li to provést. Tato preventivní bezpečnostní opatření snižují riziko náhodného spuštění elektrického nářadí. d) Nepoužívané elektrické nářadí uchovávejte mimo dosah dětí a nenechte s elektrickým nářadím TECHNICKÉ ÚDAJE 1

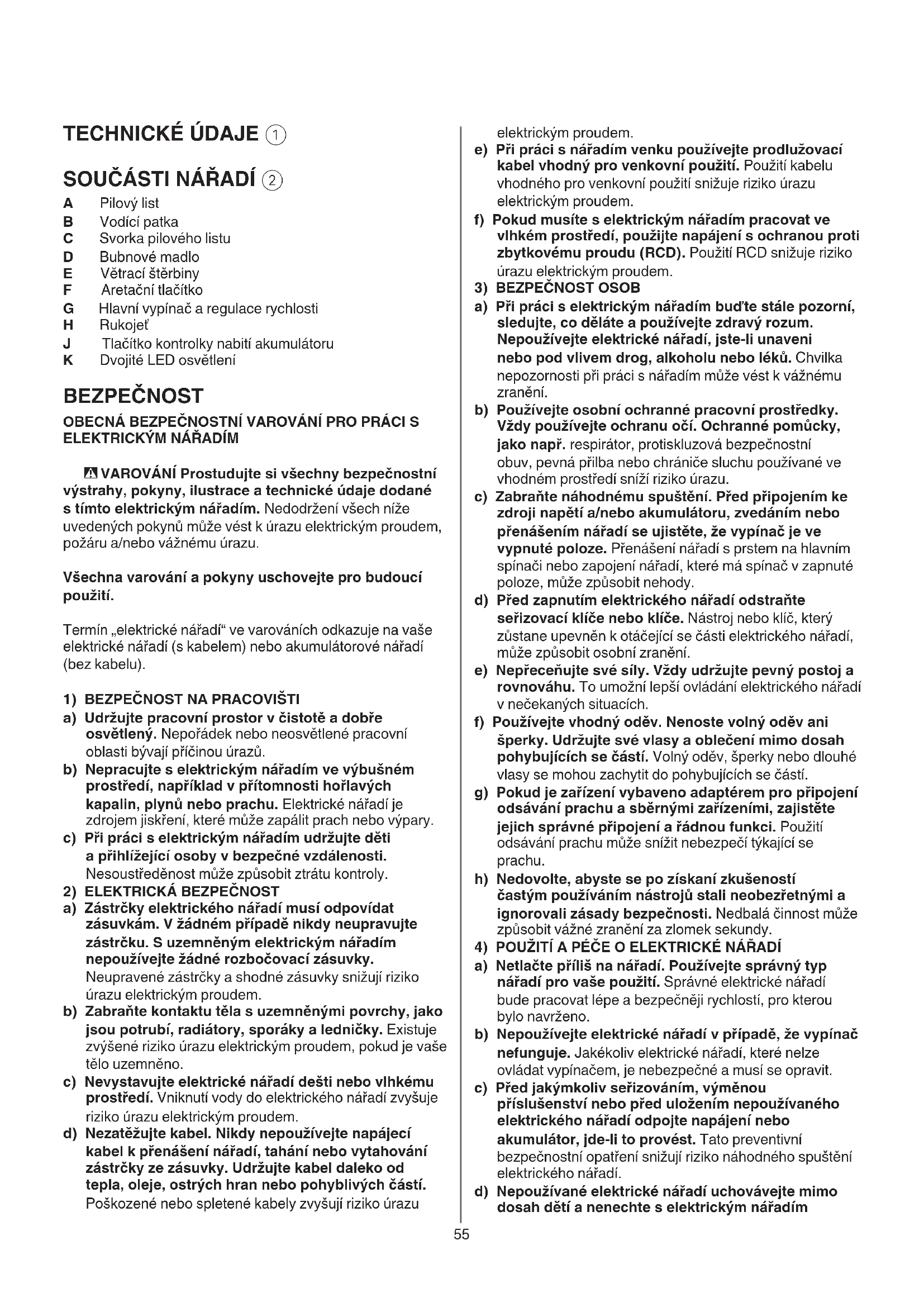

A Pilový list B Vodící patka C Svorka pilového listu D Bubnové madlo E Větrací štěrbiny F Aretační tlačítko G Hlavní vypínač a regulace rychlosti H Rukojeť

J Tlačítko kontrolky nabití akumulátoru K Dvojité LED osvětlení BEZPEČNOST OBECNÁ BEZPEČNOSTNÍ VAROVÁNÍ PRO PRÁCI S

- VAROVÁNÍ Prostudujte si všechny bezpečnostní výstrahy, pokyny, ilustrace a technické údaje dodané s tímto elektrickým nářadím. Nedodržení všech níže uvedených pokynů může vést k úrazu elektrickým proudem, požáru a/nebo vážnému úrazu. Všechna varování a pokyny uschovejte pro budoucí použití. Termín „elektrické nářadí“ ve varováních odkazuje na vaše elektrické nářadí (s kabelem) nebo akumulátorové nářadí (bez kabelu).

1) BEZPEČNOST NA PRACOVIŠTI

a) Udržujte pracovní prostor v čistotě a dobře osvětlený. Nepořádek nebo neosvětlené pracovní oblasti bývají příčinou úrazů. b) Nepracujte s elektrickým nářadím ve výbušném prostředí, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické nářadí je zdrojem jiskření, které může zapálit prach nebo výpary. c) Při práci s elektrickým nářadím udržujte děti a přihlížející osoby v bezpečné vzdálenosti. Nesoustředěnost může způsobit ztrátu kontroly.

2) ELEKTRICKÁ BEZPEČNOST

a) Zástrčky elektrického nářadí musí odpovídat zásuvkám. V žádném případě nikdy neupravujte zástrčku. S uzemněným elektrickým nářadím nepoužívejte žádné rozbočovací zásuvky. Neupravené zástrčky a shodné zásuvky snižují riziko úrazu elektrickým proudem. b) Zabraňte kontaktu těla s uzemněnými povrchy, jako jsou potrubí, radiátory, sporáky a ledničky. Existuje zvýšené riziko úrazu elektrickým proudem, pokud je vaše tělo uzemněno. c) Nevystavujte elektrické nářadí dešti nebo vlhkému prostředí. Vniknutí vody do elektrického nářadí zvyšuje riziko úrazu elektrickým proudem. d) Nezatěžujte kabel. Nikdy nepoužívejte napájecí kabel k přenášení nářadí, tahání nebo vytahování zástrčky ze zásuvky. Udržujte kabel daleko od tepla, oleje, ostrých hran nebo pohyblivých částí. Poškozené nebo spletené kabely zvyšují riziko úrazu56

• Pokud provádíte práce, při kterých může řezací nářadí zasáhnout skrytá elektrická vedení, pak držte elektronářadí na izolovaných plochách rukojeti (kontakt s vedením pod napětím může přivést napětí i na kovové díly elektronářadí a vést k úderu elektrickým proudem)

• Pomocí svorek nebo jiným vhodným způsobem upevněte a podepřete obrobek na stabilní podložku (pokud jej budete při práci držet v ruce nebo opřený o tělo, bude nestabilní a můžete nad ním ztratit kontrolu)

• SKIL zajistí bezvadnou funkci nářadí pouze tehdy, používáte-li původní značkové

• Používejte pouze příslušenství, jejichž dovolené otáčky jsou alespoň tak vysoké jako nejvyšší otáčky stroje naprázdno

• Vrtačku nepoužívejte je-li navlhlá a nepracujte v blízkosti snadno zápalných nebo výbušných materiálů; před zahájením práce je odstraňte

• Použijte vhodné hledací přístroje k vyhledání skrytých přívodních vedení nebo přizvěte místní dodavatelskou společnost (kontakt s elektrickým vedením může vést k požáru a elektrickému úderu; poškození plynového vedení může vést k explozi; proniknutí do vodovodního potrubí může způsobit věcné škody nebo elektrický úder)

• Neopracovávejte žádný materiál obsahující azbest (azbest je považován za karcinogenní)

• Prach z materiálů, jako jsou barvy obsahující olovo, některé druhy dřeva, minerály a kovy, může být škodlivý (kontakt s prachem nebo jeho vdechnutí může způsobit alergickou reakci a/nebo vyvolat respirační choroby u obsluhy nebo přihlížejících); používejte protiprachovou masku a pracujte se zařízením na odsávání prachu, pokud je možné jej připojit

• Některé druhy prachu jsou klasikovány jako karcinogenní (například dubový a bukový prach) zejména ve spojení s aditivy pro úpravu dřeva; používejte protiprachovou masku a pracujte se zařízením na odsávání prachu, pokud je možné jej připojit

• Dodržujte stanovená nařízení pro práci v prašném prostředí

• Dbejte, aby ruce byly v dostatečné vzdálenosti od místa řezu i ostří, druhou ruku položte na bubnové madlo D2 (držíte-li pilu oběma rukama, ostří vás nemůže pořezat)

• Nesahejte pod obrobek (nelze vidět, zda se druhá ruka nenachází v blízkosti ostří)

• Nikdy nedržte řezaný předmět v rukou nebo mezi koleny (řezaný předmět musí být pevně podepřen, jinak se můžete pořezat, pilový list se může zaseknout a nástroj nezvládnete)

• Nepoužívejte tupé ani poškozené pilové listy (ohnuté ostří se snadno zlomí nebo dojde ke zpětnému rázu)

• Při odstraňování pilového listu z nářadí používejte ochranné rukavice (po delším používání může být pilový list horký)

• Noste ochranné brýle a ochranu sluchu AKUMULÁTORY pracovat osoby, které se neseznámily s elektrickým nářadím nebo těmito pokyny. Elektrické nářadí je v rukou nekvalikované obsluhy nebezpečné. e) Udržujte elektrické nářadí a příslušenství. Zkontrolujte vychýlení či zaseknutí pohyblivých částí, poškození jednotlivých dílů a jiné okolnosti, které mohou ovlivnit chod nářadí. Je-li nářadí poškozeno, nechejte ho před použitím opravit. Mnoho nehod je způsobeno nedostatečnou údržbou nářadí. f) Udržujte řezné nástroje ostré a čisté. Řádně udržované řezné nástroje s ostrými řeznými hranami nemají tendenci se ohýbat a lépe se ovládají. g) Používejte elektrické nářadí, příslušenství a nástrojové bity atd. v souladu s těmito pokyny s přihlédnutím k pracovním podmínkám a práci, která má být provedena. Používání elektrického nářadí k činnostem, pro které není určeno, může vést k nebezpečným situacím. h) Udržujte rukojeti a uchopovací plochy suché, čisté, bez oleje a maziva. Kluzké rukojeti a plochy pro uchopení neumožňují bezpečnou manipulaci s nářadím a jeho ovládání v nečekaných situacích.

5) POUŽITÍ A PÉČE O AKUMULÁTOROVÉ NÁŘADÍ

a) K nabíjení používejte pouze nabíječku doporučenou výrobcem. Nabíječka vhodná pro jeden typ akumulátoru může způsobit riziko požáru při použití s jiným akumulátorem. b) Používejte elektrické nářadí pouze se specikovanými akumulátory. Použití jiných akumulátorů může způsobit riziko úrazu a požáru. c) Pokud akumulátor nepoužíváte, držte jej z dosahu kovových předmětů, jako jsou kancelářské sponky na papír, mince, klíče, hřebíky, šroubky nebo další drobné kovové předměty, které mohou propojit kontakty baterie. Zkratování kontaktů baterie může způsobit spáleniny nebo požár. d) V nevhodných podmínkách může kapalina unikat z baterie. Zabraňte kontaktu. Při náhodném kontaktu opláchněte vodou. Při zasažení očí kapalinou vyhledejte lékařskou pomoc. Unikající kapalina z akumulátoru může způsobit podráždění pokožky nebo popáleniny. e) Nepoužívejte akumulátor nebo nástroj, který je poškozen nebo upraven. Poškozené nebo upravené baterie mohou mít nepředvídatelné chování, které může vést k požáru, výbuchu nebo nebezpečí zranění. f) Nevystavujte akumulátor ani nářadí ohni nebo příliš vysoké teplotě. Při vystavení ohni nebo teplotě nad 130 °C může dojít k výbuchu. g) Dodržujte všechny pokyny pro nabíjení a nenabíjejte baterii nebo nářadí mimo rozsah teplot uvedených v pokynech. Nesprávné nabíjení nebo nabíjení při teplotách mimo stanovený rozsah může poškodit akumulátor a zvýšit riziko požáru.

a) Svěřte opravu vašeho elektrického nářadí kvalikované osobě používající pouze shodné náhradní díly. Tím zajistíte bezpečnost elektrického nářadí. b) Nikdy neopravujte poškozené akumulátory. Servis akumulátorů může provádět pouze výrobce nebo autorizovaní poskytovatelé služeb.57 přílišným vybitím) --> při stisknutí tlačítka J indikátor akumulátoru zobrazí nízkou úroveň baterie nebo blikající nízkou úroveň akumulátoru ub; vyměňte akumulátor ! po automatickém vypnutí nástroje netiskněte hlavní vypínač; mohlo by dojít k poškození akumulátoru

• Montáž pilového listu w ! před nastavením nebo výměnou příslušenství vždy vytáhněte akumulátor - zatlačte svorku pilového listu C ve směru šipky uvedené na nástroji a v této poloze ji podržte - vložte list (zuby směřují dolů nebo nahoru) do plné hloubky - uvolněte svorku listu C - zatlačte a zatahejte za list a zkontrolujte, zda je umístěn správně

• Vyjmutí listu pily w ! před nastavením nebo výměnou příslušenství vždy vytáhněte akumulátor - zatlačte svorku pilového listu C ve směru šipky uvedené na nástroji a v této poloze ji podržte - vytáhněte list - uvolněte svorku listu C

• Použití nástroje ! důkladně upevněte obrobek - vyznačte na obrobku linii řezu - namontujte akumulátor na nářadí - položte jednu ruku na rukojeť H a druhou na izolované bubnové madlo D - zapněte nářadí - veďte nářadí podél vyznačené linie řezu - pevně držte vodící patku B na obrobku kvůli minimalizaci protisměrně působící sily a vibrací

• Držení a vedení nástroje ! při práci vždy držte nářadí za šedě zabarvenou oblast rukojeti e - udržujte větrací štěrbiny E nezakryté - na přístroj příliš netlačte; nechte jej, aby pracoval za vás ! ujistěte se, že pilový list při záběru vyčnívá za obrobek r

• Vedení patky t - stiskněte aretační tlačítko F do uzamčené polohy a poté vyjměte akumulátor z nářadí. - pevně držte pilu a potom otočte patku B do požadovaného úhlu, přičemž dávejte pozor, abyste se nedotkli pilového listu. - znovu vložte akumulátor a připravte se na řezání

• Zapichovací řezání y Zapichovací řezy lze provádět do dřeva a dalších měkkých materiálů a není nutné předem vrtat otvor - použijte hrubý pilový list ! před nastavením nebo výměnou příslušenství vždy vytáhněte akumulátor - vyznačte na obrobku požadovanou linii řezu - nářadí nakloňte tak, aby se pilový list nedotýkal obrobku - nářadí zapněte a opatrně posouvejte pohybující se pilový list do obrobku - když pilový list pronikne do výrobku, pokračujte v řezání podél vyznačené linie řezu

• Dodávaný akumulátor je částečně nabitý (v zájmu zajištění maximální kapacity akumulátoru jej před prvním použitím vašeho elektrického nářadí úplně dobijte v nabíječce)

• Používejte pouze následující akumulátory a nabíječky dodávané s tímto nástrojem - Akumulátor SKIL: BR1*31**** - Nabíječka SKIL: CR1*31****

• Nevystavujte nástroj/akumulátor dešti

• Povolená teplota prostředí (nářadí/nabíječka/akumulátor): - při nabíjení 4 až .40 °C - při provozu - 20 až + 50 °C - při skladování - 20 až + 50 °C VYSVĚTLENÍ SYMBOLŮ NA NÁSTROJI/BATERII

Před použitím si přečtěte návod k použití

Akumulátory při vhození do ohně explodují, proto je nikdy nevhazujte do otevřeného plamene

Nářadí/nabíječku/akumulátor ukládejte na vhodné, suché a zajištěné místo, v prostorách s teplotou maximálně 50 °C

Nevyhazujte elektrické nářadí a akumulátory do komunálního odpadu OBSLUHA

• Nabíjení akumulátorů ! přečtěte si bezpečnostní upozornění a pokyny, které byly dodány spolu s nabíječkou

• Odstanění/instalace akumulátoru 2

• Kontrolka nabití akumulátoru 7 - stiskněte tlačítko kontrolky nabití akumulátoru J, aby ukázalo aktuální úroveň nabití 7a ! na nejnižší úrovni nabití začne kontrolka nabití po stisknutí tlačítka J 7b blikat, akumulátor je vybitý ! když po stisknutí tlačítka J 7c začnou blikat 2 pole ukazatele, znamená to, že se akumulátor nachází mimo povolený rozsah pracovní teploty

• Kombinovaný hlavní vypínač a regulaci rychlosti s aretačním tlačítkem 8 9 - nejprve odemkněte stisknutím tlačítka F - zapněte nářadí stisknutím spínače G - při větším či menším tlaku na spínač, lze měnit plynule otáčky - uvolněním spínače G nástroj vypnete

• Aretační tlačítko F lze aktivovat 8 - Je-li aktivované, pak se hlavní vypínač zablokuje a nástroj bude zabezpečený proti náhodnému sepnutí

• Dvojité LED osvětlení K q Dvě LED světla se automaticky rozsvítí při aktivaci spínače G ! když LED světlo začne blikat, aktivuje se ochrana akumulátoru (viz níže)

• Ochrana akumulátoru Nářadí se najednou vypne nebo mu je zabráněno v zapnutí, když - je zátěž příliš vysoká -> odstraňte zátěž a proveďte restart - teplota akumulátoru není v rozsahu přípustných provozních teplot - 20 až + 50 °C --> 2 úrovně kontrolky nabití akumulátoru začnou blikat po stisknutí tlačítka J 7c; počkejte, dokud se akumulátor nevrátí do rozsahu přípustných provozních teplot - akumulátor je téměř vybitý (ochrana před58

• Používejte vhodné pilové listy u

• Při řezání kovů pilový list pravidelně olejujte

• Řezání bez štěpení - před řezáním nalepte na zamýšlený řez několik vrstev široké pásky - řezy provádějte vždy na rubu materiálu (lícem dolů)

• Další informace najdete na www.skil.com

• Tento nástroj není určen k profesionálnímu použití

• Nástroj udržujte vždy čistý (zejména větrací štěrbiny E 2) ! před montáží vyjměte z nářadí akumulátor

• Pokud dojde i přes pečlivou výrobu a náročné kontroly k poruše nástroje, svěřte provedení opravy autorizovanému servisnímu středisku pro elektronářadí rmy SKIL - zašlete nástroj nerozebraný spolu s potvrzením o nákupu do vaši prodejny nebo nejbližšímu servisu značky SKIL (adresy a servisní schéma nástroje najdete na www.skil.com)

• Uvědomte si, že na poškození způsobené přetížením nebo nesprávným zacházením se nevztahuje záruka (záruční podmínky společnosti SKIL najdete na adrese www.skil.com nebo se obraťte na prodejce)

• Elektrické nářadí, baterie, doplňky a balení nevyhazujte do komunálního odpadu (jen pro státy EU) - podle evropské směrnice 2012/19/ES o nakládání s použitými elektrickými a elektronickými zařízeními a odpovídajících ustanovení právních předpisů jednotlivých zemí se použitá elektrická nářadí, musí sbírat odděleně od ostatního odpadu a podrobit ekologicky šetrnému recyklování - na nutnost příslušného nakládání s odpadem upozorňuje symbol 6 ! u vyřazených akumulátorů zakryjte kontakty izolační páskou, zabráníte tím plazivým proudům

• Při měření v souladu s normou EN 62841 je hladina akustického tlaku tohoto nářadí 87 dB(A) a hladina akustického výkonu 98 dB(A) (nepřesnost K = 3 dB) a vibrace Þ(celkové hodnoty vibrací; nepřesnost K = 1,5 m/s

✱ řezání prkna 10,58 m/s

✱ řezání dřevěných trámů 8,46 m/s
