MANUAL DE UTILIZARE 3475 CA SKIL

Declaraţie de conformitate UE Ferăstrău alternativ cu acumulator Număr de identificare Declarăm pe proprie răspundere că produsele menţionate corespund tuturor dispoziţiilor relevante ale directivelor şi reglementărilor enumerate în cele ce urmează şi sunt în conformitate cu următoarele standarde. Documentaţie tehnică la:

Fierăstrău pendular fără perii și fără r

• Această sculă este destinată tăierii lemnului, plasticului, metalului și materialelor de construcţie, precum și pentru tăierea și tunderea copacilor.

• Această sculă nu este destinată utilizării profesionale.

• Citiţi și păstraţi acest manual de instrucţiuni.3 DATE TEHNICE 1 ELEMENTELE SCULEI 2 A Lamă B Cap pivotant C Portsculă D Mâner orizontal E Fantele de ventilaţie F Buton de blocare G Întrerupător deschis/închis și controlul vitezei H Mâner

J Buton indicator al nivelului bateriei K Lumini LED duale SIGURANȚA

• Βάσει της μέτρησης σύμφωνα με το πρότυπο EN 62841, η στάθμη ηχητικής πίεσης αυτού του εργαλείου81 c) Preveniţi pornirea accidentală. Asiguraţi-vă că întrerupătorul este în poziţia oprit înainte de a conecta scula la o sursă de alimentare și/sau set de acumulatori, înainte de a ridica sau transporta scula. Transportul sculelor electrice cu degetul pe întrerupător sau cu alimentarea cu energie electrică pornită, predispune la accidente. d) Îndepărtaţi orice cheie de reglare sau cheie xă înainte de a porni scula electrică. O cheie lăsată într-o piesă rotativă a sculei electrice poate duce la accidente. e) Nu încercaţi să ajungeţi în locuri inaccesibile. Păstraţi-vă stabilitatea și echilibrul în orice moment. Astfel veţi avea un control mai bun asupra sculei electrice în situaţii neașteptate. f) Îmbrăcaţi-vă corespunzător. Nu purtaţi haine largi sau bijuterii. Păstraţi-vă părul și îmbrăcămintea departe de componentele în mișcare. Îmbrăcămintea largă, bijuteriile sau părul lung se pot prinde în piesele în mișcare. g) Dacă sunt furnizate dispozitive pentru conectarea sistemelor de extragere și colectare a prafului, asiguraţi-vă că acestea sunt conectate și utilizate corespunzător. Utilizarea dispozitivelor de colectare a prafului poate reduce pericolele legate de praf. h) Nu permiteţi ca familiaritatea dobândită în urma utilizării frecvente a sculelor să vă facă să neglijaţi sau să nesocotiţi principiile de siguranţă ale sculei. O operaţie neglijentă poate cauza vătămări grave într-o fracţiune de secundă.

4) UTILIZAREA ȘI ÎNGRIJIREA SCULELOR ELECTRICE

a) Nu forţaţi scula electrică. Utilizaţi scula electrică corespunzătoare pentru aplicaţia dumneavoastră. Scula electrică adecvată va face o treabă mai bună și mai sigură când este utilizată conform specicaţiilor pentru care a fost concepută. b) Nu utilizaţi scula electrică dacă întrerupătorul nu comută pe poziţiile pornit și oprit. Orice sculă electrică ce nu poate controlată de la întrerupător este periculoasă și trebuie reparată. c) Deconectaţi ștecherul de la sursa de alimentare și / sau scoateţi acumulatorul, dacă este detașabil, de la scula electrică înainte de a efectua ajustări, de a schimba accesoriile sau de a stoca sculele electrice. Astfel de măsuri preventive reduc riscul de pornire accidentală a sculei electrice. d) Depozitaţi sculele electrice într-un loc inaccesibil copiilor și nu permiteţi utilizarea sculei electrice de persoane nefamiliarizate cu aceasta sau cu aceste instrucţiuni. Sculele electrice sunt periculoase în mâinile utilizatorilor neinstruiţi. e) Întreţineţi sculele electrice și accesoriile. Vericaţi dacă există abateri de la coaxialitate sau îndoiri ale pieselor în mișcare, deteriorări ale pieselor și orice altă situaţie care poate afecta funcţionarea sculelor electrice. În caz de deteriorare, reparaţi scula electrică înainte de utilizare. Multe accidente sunt cauzate de sculele electrice prost întreţinute. f) Menţineţi sculele de tăiere ascuţite și curate. Sculele de tăiere întreţinute corespunzător și cu muchii de tăiere ascuţite riscă mai puţin să se îndoaie și sunt mai ușor de controlat. g) Utilizaţi scula electrică, accesoriile și cuţitele demontabile etc. în conformitate cu aceste Păstraţi toate avertizările și instrucţiunile pentru consultare ulterioară. Termenul „sculă electrică” din avertizări se referă la scula electrică (cu cablu) alimentată de la reţeaua electrică sau scula electrică (fără cablu de alimentare) care funcţionează cu acumulator.

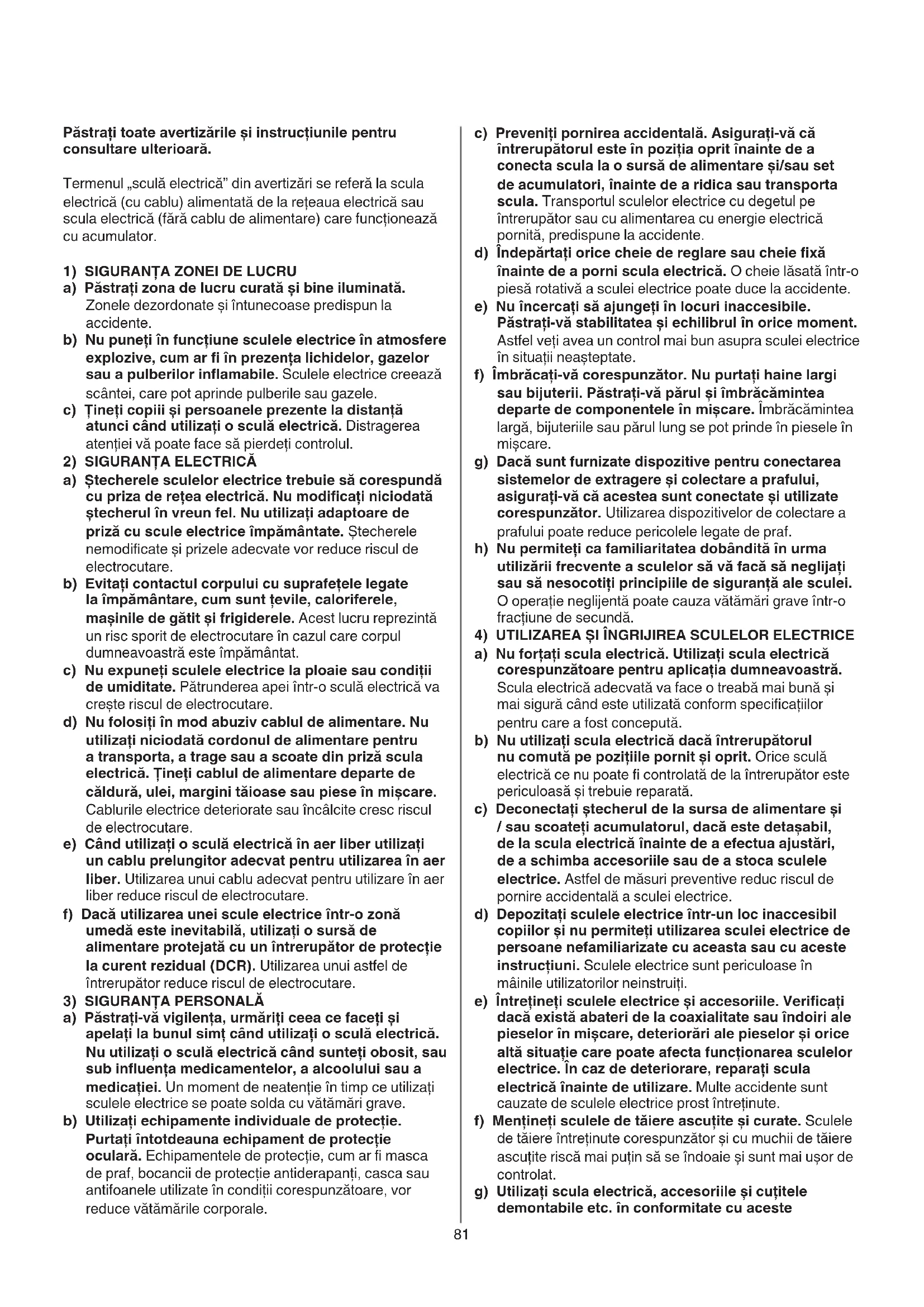

1) SIGURANȚA ZONEI DE LUCRU

a) Păstraţi zona de lucru curată și bine iluminată. Zonele dezordonate și întunecoase predispun la accidente. b) Nu puneţi în funcţiune sculele electrice în atmosfere explozive, cum ar în prezenţa lichidelor, gazelor sau a pulberilor inamabile. Sculele electrice creează scântei, care pot aprinde pulberile sau gazele. c) Țineţi copiii și persoanele prezente la distanţă atunci când utilizaţi o sculă electrică. Distragerea atenţiei vă poate face să pierdeţi controlul.

2) SIGURANȚA ELECTRICĂ

a) Ștecherele sculelor electrice trebuie să corespundă cu priza de reţea electrică. Nu modicaţi niciodată ștecherul în vreun fel. Nu utilizaţi adaptoare de priză cu scule electrice împământate. Ștecherele nemodicate și prizele adecvate vor reduce riscul de electrocutare. b) Evitaţi contactul corpului cu suprafeţele legate la împământare, cum sunt ţevile, caloriferele, mașinile de gătit și frigiderele. Acest lucru reprezintă un risc sporit de electrocutare în cazul care corpul dumneavoastră este împământat. c) Nu expuneţi sculele electrice la ploaie sau condiţii de umiditate. Pătrunderea apei într-o sculă electrică va crește riscul de electrocutare. d) Nu folosiţi în mod abuziv cablul de alimentare. Nu utilizaţi niciodată cordonul de alimentare pentru a transporta, a trage sau a scoate din priză scula electrică. Țineţi cablul de alimentare departe de căldură, ulei, margini tăioase sau piese în mișcare. Cablurile electrice deteriorate sau încâlcite cresc riscul de electrocutare. e) Când utilizaţi o sculă electrică în aer liber utilizaţi un cablu prelungitor adecvat pentru utilizarea în aer liber. Utilizarea unui cablu adecvat pentru utilizare în aer liber reduce riscul de electrocutare. f) Dacă utilizarea unei scule electrice într-o zonă umedă este inevitabilă, utilizaţi o sursă de alimentare protejată cu un întrerupător de protecţie la curent rezidual (DCR). Utilizarea unui astfel de întrerupător reduce riscul de electrocutare.

3) SIGURANȚA PERSONALĂ

a) Păstraţi-vă vigilenţa, urmăriţi ceea ce faceţi și apelaţi la bunul simţ când utilizaţi o sculă electrică. Nu utilizaţi o sculă electrică când sunteţi obosit, sau sub inuenţa medicamentelor, a alcoolului sau a medicaţiei. Un moment de neatenţie în timp ce utilizaţi sculele electrice se poate solda cu vătămări grave. b) Utilizaţi echipamente individuale de protecţie. Purtaţi întotdeauna echipament de protecţie oculară. Echipamentele de protecţie, cum ar masca de praf, bocancii de protecţie antiderapanţi, casca sau antifoanele utilizate în condiţii corespunzătoare, vor reduce vătămările corporale.82 va instabilă și puteţi pierde controlul asupra ei) ACCESORII

• SKIL garantează funcţionarea perfectă a aparatului numai dacă sunt folosite accesoriile originale

• Folosiţi numai accesoriile a căror turaţie admisă este cel puţin egală cu turaţia maximă la mers în gol a aparatului

• Evitaţi daunele provocate de șuruburi, ţinte și alte elemente din timpul lucrului; înlăturaţi aceste elemente înainte de a trece la acţiune

• Folosiţi detectoare adecvate pentru depistarea conductelor și conductorilor de alimentare sau apelaţi în acest scop la întreprinderea locală de furnizare a utilităţilor (contactul cu conductorii electrici poate provoca incendii sau electrocutare; deteriorarea unei conducte de gaz poate duce la explozii; spargerea unei conducte de apă provoacă pagube materiale sau poate provoca electrocutare)

• Această sculă nu trebuie să e folosită de persoane sub 16 ani

• Nu prelucraţi materiale care conţin azbest (azbestul este considerat a cancerigen)

• Praful rezultat din materiale precum vopseaua care conţine plumb, unele specii de lemn, minerale și metale poate periculos (contactul cu praful sau inhalarea acestuia poate provoca reacţii alergice și/sau afecţiuni respiratorii operatorului sau persoanelor care stau în apropiere); purtaţi o mască de praf și lucraţi cu un dispozitiv de extragere a prafului când poate conectat

• Anumite tipuri de praf sunt clasicate ca ind cancerigene (cum ar praful de stejar și fag) în special în combinaţie cu aditivi pentru tratarea lemnului; purtaţi o mască de praf și lucraţi cu un dispozitiv de extragere a prafului când poate conectat

• Respectaţi reglementările naţionale referitoare la aspiraţia prafului în funcţie de materialele de lucru folosite

• Țineţi mâinile departe de zona de tăiere și de lamă; menţineţi mâna a doua pe mânerul D 2 (dacă ambele mâini ţin ferăstrăul, acestea nu pot tăiate de lamă)

• Nu atingeţi sub piesa de prelucrat (apropierea pânzei de mâna dumneavoastră este ascunsă vederii)

• Nu ţineţi niciodată piesa de prelucrat în mâinile sau pe picioarele dvs. (este important să lucraţi într-un mod adecvat pentru a micșora la minimum expunerea corpului dvs, griparea pânzei sau pierderea controlului)

• Nu folosiţi o pânză tocită sau deteriorată (pânzele de ferăstrău îndoite se pot rupe ușor sau provoca recul)

• Folosiţi mănuși de protecţie când scoateţi pânza de ferăstrău din sculă (pânza poate erbinte după o utilizare prelungită)

• Purtaţi ochelari de protecţie și căști antifonice ACUMULATORII

• Bateria furnizată este parţial încărcată (pentru a asigura o capacitate maximă a bateriei, încărcaţi-o complet utilizând încărcătorul acesteia înainte de a utiliza unealta electrică pentru prima dată)

• Utilizaţi numai următoarele baterii și încărcătoare cu această sculă - Baterie SKIL: BR1*31**** - Încărcător SKIL: CR1*31****

• Nu utilizaţi bateria dacă este avariată; aceasta trebuie instrucţiuni, ţinând cont de condiţiile de lucru și lucrarea de efectuat. Utilizarea sculei electrice pentru operaţii diferite de cele intenţionate s-ar putea solda cu o situaţie periculoasă. h) Menţineţi mânerele și suprafeţele de apucat uscate, curate și fără ulei și vaselină. Mânerele și suprafeţele de apucare alunecoase nu permit manevrarea în siguranţă și controlul asupra sculei în situaţii neașteptate.

5) UTILIZAREA ȘI ÎNGRIJIREA ACUMULATORULUI

a) Reîncărcaţi numai cu încărcătorul specicat de producător. Un încărcător adecvat pentru un tip de set de acumulatori poate prezenta risc de incendiu dacă este utilizat cu alt set de acumulatori. b) Utilizaţi sculele electrice doar cu seturile de acumulatori special menţionate. Utilizarea oricărui alt set de acumulatori prezintă risc de accidente și incendiu. c) Când nu se utilizează setul de acumulatori, ţineţi-l departe de alte obiecte metalice precum clamele de hârtie, monedele, cheile, cuiele, șuruburile sau alte obiecte metalice mici care pot realiza o conexiune între borne. Scurtcircuitarea bornelor acumulatorului poate produce arsuri sau un incendiu. d) În condiţii abuzive se poate scurge lichid din acumulator; evitaţi contactul. Dacă are loc contactul accidental, clătiţi cu apă. Dacă lichidul intră în contact cu ochii, efectuaţi suplimentar un consult medical. Lichidul scurs din acumulator poate produce iritări sau arsuri. e) Nu utilizaţi un set de acumulatori sau o sculă deteriorată sau modicată. Acumulatorii deterioraţi sau modicaţi pot prezenta comportament imprevizibil, care poate duce la incendiu, explozie sau risc de vătămare. f) Nu expuneţi setul de acumulatori la foc sau la temperaturi excesive. Expunerea la foc sau la temperaturi de peste 130°C poate provoca explozie. g) Respectaţi instrucţiunile de încărcare și nu încărcaţi setul de acumulatori sau scula în afara intervalului de temperatură specicat în instrucţiuni. Încărcarea necorespunzătoare sau la temperaturi în afara domeniului specicat poate duce la deteriorarea acumulatorului și la creșterea riscului de incendiu.

a) Apelaţi numai la o persoană calicată pentru a vă repara scula electrică utilizând numai piese de schimb identice. Astfel se asigură menţinerea nivelului de siguranţă al sculei electrice. b) Nu efectuaţi niciodată operaţii de service asupra seturilor de acumulatori deterioraţi. Depanarea acumulatorilor trebuie să e efectuată numai de producător sau de prestatorii autorizaţi de servicii. INSTRUCȚIUNI DE SIGURANȚĂ PENTRU FERĂSTRĂU

ALTERNATIV FĂRĂ PERII

• Țineţi scula electrică de mânerele izolate atunci când executaţi operaţii în cursul cărora accesoriul de tăiere poate atinge re electrice ascunse (contactul un cablu aat sub tensiune poate electrica componentele metalice ale sculei electrice, existând riscul unui șoc electric pentru operator)

• Folosiţi clame sau alte metode practice pentru a securiza și susţine piesa de prelucrat pe o platformă stabilă (dacă ţineţi piesa cu mâna sau sprijinită de corp83 al bateriei sau un nivel scăzut intermitent al bateriei este așat de indicatorul nivelului bateriei atunci când apăsaţi butonul J; încărcaţi bateria ! nu continuaţi să apăsaţi comutatorul pornit/oprit după oprirea automată a mașinii; în caz contrar, bateria poate deteriorată

• Montarea pânzei de ferăstrău w ! scoateţi bateria din sculă înainte de a face orice reglaje sau de a schimba accesorii - apăsaţi portscula C în direcţia săgeţii de pe unealtă și ţineţi-o în acea poziţie - introduceţi pânza (cu dinţii în jos sau în sus) la adâncimea maximă - eliberaţi clema C a lamei - împingeţi și trageţi pânza pentru a verica dacă este xată corect

• Scoaterea lamei de ferăstrău w ! scoateţi bateria din sculă înainte de a face orice reglaje sau de a schimba accesorii - apăsaţi portscula C în direcţia săgeţii de pe unealtă și ţineţi-o în acea poziţie - scoateţi pânza afară - eliberaţi clema C a lamei

• Utilizarea sculei ! xaţi în siguranţă piesa de prelucrat - marcaţi linia de tăiere pe piesa de prelucrat - montaţi bateria pe sculă - ţineţi instrumentul cu o mână pe mânerul H și cealaltă pe mânerul izolat al mânerului D - porniţi scula - ghidaţi scula de-a lungul liniei de tăiere marcate - menţineţi ferm capul pivotant B pe piesa de prelucrat pentru a minimiza contra-forţa și vibraţiile

• Mânuirea și dirijarea sculei ! în timp ce lucraţi, ţineţi întotdeauna scula de zonă (zonele) de prindere colorate gri e - menţineţi fantele de ventilaţie E neacoperite - nu exercitaţi prea multă presiune asupra sculei; lăsaţi scula să funcţioneze ! asiguraţi-vă că pânza de ferăstrău trece dincolo de piesa de prelucrat în timpul cursei r

• Pivotarea capului t - apăsaţi butonul de blocare F în poziţia blocat și apoi scoateţi acumulatorul din sculă. - ţineţi fermă ferăstrăul și apoi pivotaţi capul B la unghiul dorit, având grijă în același timp să evitaţi contactul cu lama. - reinstalaţi bateria și pregătiţi-vă pentru tăiere

SFATURI PENTRU UTILIZARE

• Tăiere plonjată y Tăierile în interiorul materialului pot efectuate în lemn și alte materiale moi fără a face o gaură în prealabil - folosiţi o pânză de ferăstrău mai groasă ! scoateţi bateria din sculă înainte de a face orice reglaje sau de a schimba accesorii - marcaţi linia de tăiere dorită pe piesa de prelucrat - înclinaţi scula astfel încât pânza de ferăstrău să nu atingă piesa de prelucrat - porniţi scula și introduceţi cu grijă pânza de ferăstrău în mișcare în piesa de prelucrat - după ce pânza de ferăstrău a trecut prin piesă continuaţi să tăiaţi de-a lungul liniei de tăiere marcate înlocuită

• Nu dezasamblaţi bateria

• Nu expuneţi scula/bateria la ploaie

• Temperatură ambiantă admisă (instrument/încărcător/ acumulator): - în timpul încărcării 4...40°C - în timpul funcţionării –20...+50°C - în timpul depozitării –20...+50°C

Citiţi manual de instrucţiuni înainte de utilizare

Bateriile vor exploda când sunt aruncate în foc, deci nu ardeţi bateriile sub niciun motiv

Depozitaţi instrumentul / încărcătorul / bateria în locuri în care temperatura nu va depăși 50 ° C

Nu aruncaţi sculele electrice și bateriile direct la pubelele de gunoi UTILIZAREA

• Încărcarea bateriei ! citiţi avertismentele de siguranţă și instrucţiunile care au fost furnizate împreună cu încărcătorul

• Scoaterea/instalarea bateriilor 2

• Indicator nivel încărcare acumulator 7 - apăsaţi butonul indicator al nivelului bateriei J pentru a așa nivelul curentului bateriei 7a ! când nivelul cel mai scăzut al indicatorului bateriei începe să clipească după apăsarea butonului J 7b, bateria este descărcată ! când 2 niveluri ale indicatorului bateriei încep să clipească după apăsarea butonului J 7c, bateria nu se aă în intervalul de temperatură de funcţionare permis

• Întrerupător combinat pentru pornire/oprire și controlarea vitezei cu buton de blocare 8 9 - deblocaţi mai întâi apăsând butonul F - porniţi scula prin tragerea declanșatorului G - dirijaţi viteza de la 0 la maximum prin apăsare mai puternică sau mai slabă a butonului de pornire - opriţi scula prin eliberarea declanșatorului G

• Butonul de blocare F poate activat 8 - dacă este activat, comutatorul de pornire/oprire este blocat și mașina este protejată împotriva pornirii involuntare

• Lumini LED duble K q Luminile LED duble se aprind automat la activarea comutatorului G ! când lumina LED începe să lumineze intermitent, protecţia bateriei este activată (a se vedea mai jos)

• Protecţia bateriei Aparatul este oprit brusc sau împiedicat să e pornit când - sarcina este prea mare -> îndepărtaţi sarcina și reporniţi - temperatura bateriei nu se încadrează în intervalul admisibil de temperatură de funcţionare de la -20 la + 50 ° C --> 2 niveluri ale indicatorului de nivel al bateriei începe să clipească la apăsarea butonului J 7c; așteptaţi până când bateria a revenit în intervalul permis de temperatură de funcţionare - bateria este aproape descărcată (pentru a proteja împotriva descărcării profunde) --> un nivel scăzut84 diferite și prost întreţinute poate crește semnicativ nivelul de expunere - momentele în care scula este oprită sau când funcţionează dar nu execută nicio lucrare, pot reduce semnicativ nivelul de expunere ! protejaţi-vă împotriva efectelor vibraţiilor prin întreţinerea sculei și a accesoriilor sale, păstrând mâinile calde și organizând procesele de lucru

• Folosiţi pânzele de ferăstrău corespunzătoare u

• Când tăiaţi metale, ungeţi în mod regulat pânză de ferăstrău cu ulei

• Tăiere fără așchii - acoperiţi linia de tăiere, înainte de a tăia, cu câteva straturi de bandă adezivă lată - puneţi întotdeauna materialul la care lucraţi cu faţa în jos

• Pentru mai multe informaţii, consultaţi www.skil.com

ÎNTREȚINERE / SERVICE

• Această sculă nu este destinată utilizării profesionale

• Păstraţi întotdeauna aparatul curat (mai ales fantele de ventilaţie E 2) ! scoateţi bateria din scula electrică înainte de curăţare

• Dacă în ciuda procedeelor de fabricaţie și control riguroase scula are totuși o pană, repararea acesteia se va face numai la un atelier de asistenţă service autorizat pentru scule electrice SKIL - trimiteţi scula în totalitatea lui cu bonul de cumpărare la distribuitorul sau la centrul de service SKIL cel mai apropiat (adrese și diagrame de service se găsesc la www.skil.com)

• Trebuie să ți conștienți de faptul că deteriorarea datorată supra-sarcinii sau utilizării incorecte a sculei va duce la excluderea din garanție (pentru condițiile de garanție SKIL consultați www.skil.com sau întrebați distribuitorul) MEDIUL

• Nu aruncaţi sculele electrice, bateriile, accesoriile sau ambalajele direct la pubelele de gunoi (numai pentru ţările din Comunitatea Europeană) - Directiva Europeană 2012/19/EC face referire la modul de aruncare a echipamentelor electrice și electronice și modul de aplicare a normelor în conformitate cu legislaţia naţională; sculele electrice în momentul în care au atins un grad avansat de uzură și trebuiesc aruncate, ele trebuiesc colectate separat și reciclate într-un mod ce respectă normele de protecţie a mediului înconjurător - simbolul 6 vă va reaminti acest lucru ! înainte aruncare protejaţi terminalele bateriei cu lentă protectoare pentru a preîntâmpina scurtcircuitul

• Măsurat în conformitate cu EN 62841, nivelul de presiune acustică al acestui instrument este 87 dB (A) și nivelul de putere acustică 98 dB (A) (incertitudine K = 3 dB) și vibraţia *(suma vectorului triax; incertitudinea K = 1.5 m/s

✱ placă de tăiat 10.58 m/s

✱ tăierea grinzilor de lemn 8.46 m/s
