MANUALE UTENTE 3475 CA SKIL

Dichiarazione di conformità UE Seghetto alternativo cordless Codice prodotto Dichiariamo sotto la nostra piena responsabilità che i prodotti indicati sono conformi a tutte le disposizioni pertinenti delle direttive e dei regolamenti elencati di seguito, nonché alle seguenti normative. Documentazione tecnica presso:

• Questo utensile è progettato per tagliare legno, plastica, metallo e materiali di edilizia, e per diramare e potare alberi.

• Questo utensile non è destinato all’uso professionale.

• Leggere e conservare questo manuale di istruzioni.3 SPECIFICHE TECNICHE 1

a) Durante l’uso di un utensile elettrico, prestare sempre la massima attenzione e utilizzare il buon senso. Non usare un utensile elettrico se si è stanchi o sotto l’eetto di droghe, alcol o farmaci. Anche un solo momento di disattenzione durante l’uso dell’utensile elettrico può provocare gravi infortuni. b) Indossare dispositivi di protezione individuale. Indossare dispositivi di protezione per gli occhi. I dispositivi di protezione individuale come maschere antipolvere, calzature antiscivolo, caschi e cue per le orecchie, se utilizzati quando le circostanze lo richiedono, riducono il rischio di infortuni. c) Prevenire l’avvio accidentale. Assicurarsi che l’interruttore sia in posizione di arresto prima di sollevare, trasportare o collegare l’utensile elettrico alla presa di corrente e/o alla batteria. Per ridurre il rischio di incidenti, non trasportare gli utensili elettrici tenendo le dita sull’interruttore e non collegarli alla fonte di alimentazione se l’interruttore è in posizione di avvio. d) Rimuovere eventuali chiavi di regolazione o avvitamento prima di avviare l’utensile elettrico. Una chiave di serraggio rimasta inserita in un elemento mobile dell’utensile elettrico può provocare infortuni. e) Non allungarsi eccessivamente. Mantenere sempre un buon equilibrio evitando posizioni instabili. Ciò assicura un miglior controllo dell’utensile elettrico in situazioni impreviste. f) Vestirsi in modo adeguato. Non indossare indumenti ampi o gioielli. Tenere capelli e indumenti lontani dalle parti in movimento. Indumenti ampi, gioielli e capelli lunghi possono impigliarsi nelle parti in movimento. g) Se sono disponibili dei dispositivi per l’estrazione e la raccolta della polvere, assicurarsi che siano collegati e utilizzati correttamente. L’uso di tali dispositivi può ridurre i rischi derivanti dalla polvere. h) Non lasciare che la familiarità con l’utensile (derivata da un uso frequente) abbassi il livello di attenzione. Anche una minima distrazione può causare gravi infortuni.

4) USO E MANUTENZIONE DELL’UTENSILE

ELETTRICO a) Non forzare l’utensile elettrico. Utilizzare l’utensile più adatto al lavoro da svolgere. Un utensile elettrico corretto è più sicuro ed ecace al regime per cui è stato progettato. b) Non usare l’utensile elettrico se l’interruttore non funziona correttamente. Un utensile elettrico che non può essere controllato dall’interruttore è pericoloso e deve essere riparato. c) Rimuovere il gruppo batteria, se removibile, e/o scollegare l’utensile elettrico dalla rete elettrica prima di regolarlo, riporlo o sostituire gli accessori Tali misure preventive riducono il rischio di avvio accidentale dell’utensile elettrico. d) Riporre gli utensili elettrici fuori dalla portata dei bambini e non permetterne l’uso a persone che non hanno familiarità con l’utensile o con queste C Morsetto della lama D Impugnatura secondaria E Aperture di ventilazione F Pulsante di bloccaggio G Interruttore di avvio/arresto con controllo di velocità variabile H Impugnatura principale

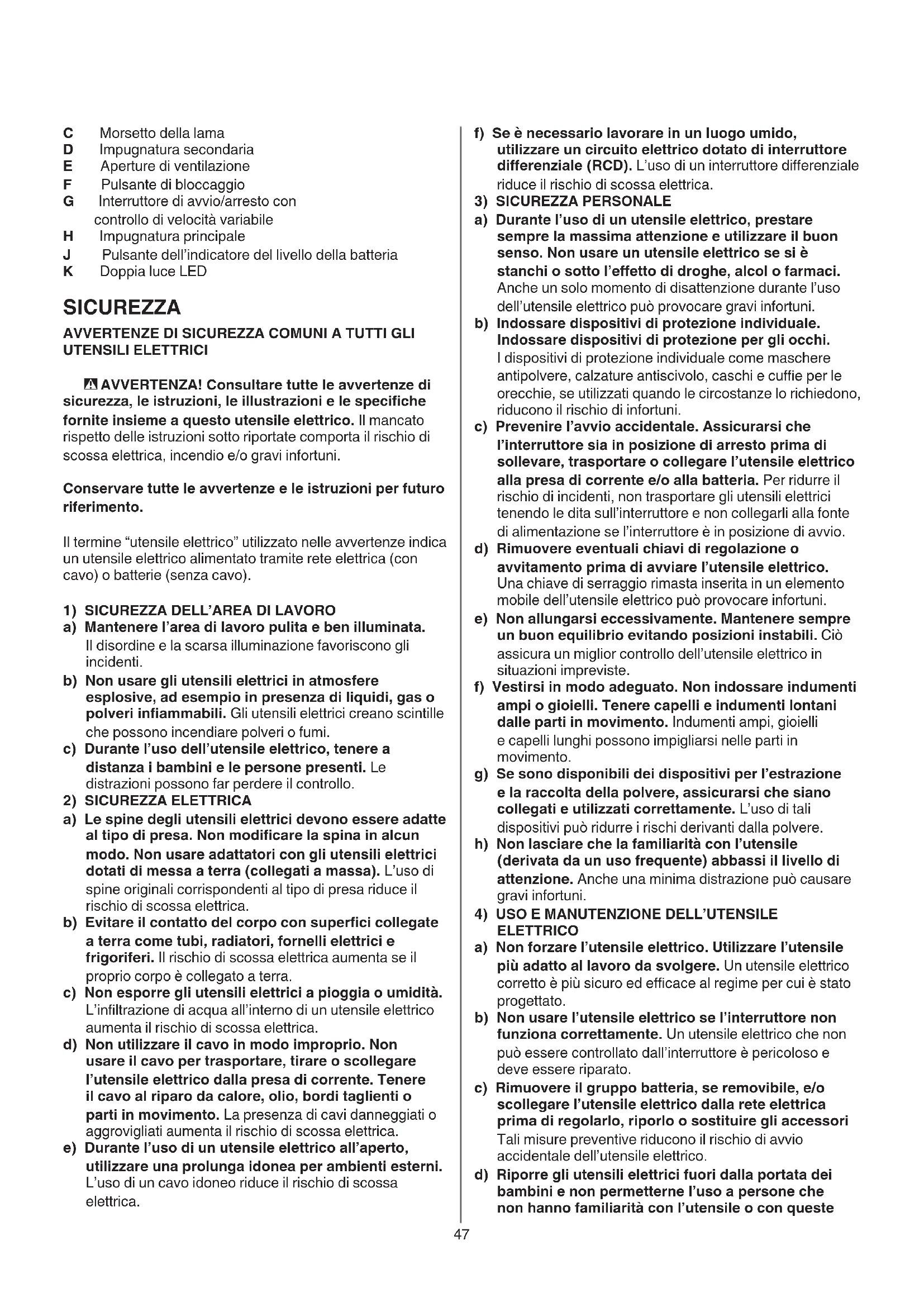

J Pulsante dell’indicatore del livello della batteria K Doppia luce LED SICUREZZA AVVERTENZE DI SICUREZZA COMUNI A TUTTI GLI UTENSILI ELETTRICI - AVVERTENZA! Consultare tutte le avvertenze di sicurezza, le istruzioni, le illustrazioni e le speciche fornite insieme a questo utensile elettrico. Il mancato rispetto delle istruzioni sotto riportate comporta il rischio di scossa elettrica, incendio e/o gravi infortuni. Conservare tutte le avvertenze e le istruzioni per futuro riferimento. Il termine “utensile elettrico” utilizzato nelle avvertenze indica un utensile elettrico alimentato tramite rete elettrica (con cavo) o batterie (senza cavo).

1) SICUREZZA DELL’AREA DI LAVORO

a) Mantenere l’area di lavoro pulita e ben illuminata. Il disordine e la scarsa illuminazione favoriscono gli incidenti. b) Non usare gli utensili elettrici in atmosfere esplosive, ad esempio in presenza di liquidi, gas o polveri inammabili. Gli utensili elettrici creano scintille che possono incendiare polveri o fumi. c) Durante l’uso dell’utensile elettrico, tenere a distanza i bambini e le persone presenti. Le distrazioni possono far perdere il controllo.

2) SICUREZZA ELETTRICA

a) Le spine degli utensili elettrici devono essere adatte al tipo di presa. Non modicare la spina in alcun modo. Non usare adattatori con gli utensili elettrici dotati di messa a terra (collegati a massa). L’uso di spine originali corrispondenti al tipo di presa riduce il rischio di scossa elettrica. b) Evitare il contatto del corpo con superci collegate a terra come tubi, radiatori, fornelli elettrici e frigoriferi. Il rischio di scossa elettrica aumenta se il proprio corpo è collegato a terra. c) Non esporre gli utensili elettrici a pioggia o umidità. L’inltrazione di acqua all’interno di un utensile elettrico aumenta il rischio di scossa elettrica. d) Non utilizzare il cavo in modo improprio. Non usare il cavo per trasportare, tirare o scollegare l’utensile elettrico dalla presa di corrente. Tenere il cavo al riparo da calore, olio, bordi taglienti o parti in movimento. La presenza di cavi danneggiati o aggrovigliati aumenta il rischio di scossa elettrica. e) Durante l’uso di un utensile elettrico all’aperto, utilizzare una prolunga idonea per ambienti esterni. L’uso di un cavo idoneo riduce il rischio di scossa elettrica.48 qualicato e utilizzare esclusivamente parti di ricambio identiche. Ciò garantisce la sicurezza dell’utensile elettrico. b) Non riparare gruppi batteria danneggiati. La riparazione dei gruppi batteria deve essere eettuata esclusivamente dal costruttore o da un centro di assistenza autorizzato.

• Tenere l’utensile elettrico esclusivamente tramite le impugnature isolanti durante le operazioni in cui l’accessorio di taglio può entrare a contatto con cavi elettrici nascosti. Se l’accessorio di taglio tocca un cavo elettricato può trasmettere la corrente alle parti metalliche dell’utensile, esponendo l’operatore al rischio di scossa elettrica.

• Usare morse o altri dispositivi adatti per supportare il materiale e ssarlo a una piattaforma stabile. Non tenere mai il materiale con le mani o contro il proprio corpo perché lo rende instabile e comporta il rischio di perdita di controllo. ACCESSORI

• SKIL assicura il corretto funzionamento dell’utensile se sono utilizzati accessori originali.

• Utilizzare esclusivamente accessori la cui velocità consentita è almeno equivalente alla velocità a vuoto massima dell’apparecchio.

• Rimuovere eventuali viti, chiodi e altri elementi presenti nel pezzo in lavorazione per evitare che causino danni.

• Rilevare l’eventuale presenza di cavi elettrici o tubature nascosti nell’area di lavoro con appositi rilevatori o contattando le relative società responsabili. Il contatto con cavi elettrici comporta il rischio di incendio e scossa elettrica; il danneggiamento di tubi del gas comporta il rischio di esplosione; la rottura di un tubo dell’acqua comporta il rischio di danni materiali o scossa elettrica. SICUREZZA PERSONALE

• Questo utensile non deve essere usato da persone di età inferiore a 16 anni.

• Non lavorare materiali contenenti amianto. L’amianto è considerato una sostanza cancerogena.

• Polveri derivanti da materiali come rivestimenti a base di piombo, alcuni tipi di legno, metallo e minerali possono essere tossiche. Toccare o respirare tali polveri può causare, all’utente o alle persone presenti, reazioni allergiche e/o inammazioni alle vie respiratorie. Indossare una maschera antipolvere e usare sistemi di estrazione della polvere, se disponibili.

• Alcuni tipi di polveri, ad esempio quelle di quercia e faggio, sono considerate cancerogene, in particolare se il legno è stato trattato (con cromo o preservanti per legno). Indossare una maschera antipolvere e usare sistemi di estrazione della polvere, se disponibili.

• Rispettare le normative nazionali rilevanti in merito ai materiali con cui si desidera lavorare.

• Tenere le mani lontane dall’area di taglio e dalla lama; tenere la seconda mano sull’impugnatura secondaria D2. Tenere entrambe le mani a contatto con l’apparecchio per evitare il rischio di lesioni a causa del contatto con la lama.

• Non allungarsi sotto il materiale in lavorazione, istruzioni. Gli utensili elettrici sono pericolosi se utilizzati da persone non competenti. e) Mantenere gli utensili elettrici e gli accessori in buono stato. Vericare che le parti mobili non siano disallineate o inceppate, che i componenti non siano danneggiati e che non siano presenti altri problemi che potrebbero pregiudicare il corretto funzionamento dell’utensile elettrico. Se l’utensile elettrico è danneggiato, farlo riparare prima di utilizzarlo nuovamente. Molti incidenti sono provocati da utensili elettrici in cattive condizioni. f) Mantenere gli accessori di taglio puliti e alati. Un’adeguata manutenzione e alatura degli accessori da taglio riduce il rischio di inceppamento e facilita il controllo dell’utensile elettrico. g) Usare l’utensile elettrico, gli accessori, le punte ecc. conformemente a queste istruzioni, tenendo conto delle condizioni dell’area di lavoro e del tipo di lavoro da svolgere. L’uso dell’utensile elettrico per operazioni diverse da quelle per cui è progettato può comportare situazioni di pericolo. h) Mantenere le impugnature e le superci di presa asciutte, pulite e prive di olio o grasso. Impugnature e superci di presa scivolose non garantiscono l’uso sicuro e il controllo dell’utensile in situazioni impreviste.

5) USO E MANUTENZIONE DEGLI UTENSILI A

BATTERIA a) Ricaricare la batteria esclusivamente con il caricabatteria specicato dal costruttore. Un caricabatteria adatto a un certo tipo di gruppo batteria comporta il rischio di incendio se utilizzato con gruppi batteria di tipo diverso. b) Usare gli utensili esclusivamente con i gruppi batteria specicamente progettati. L’uso di altri gruppi batteria comporta il rischio di incendio e infortunio. c) Quando il gruppo batteria non è in uso, tenerlo lontano da piccoli oggetti metallici, ad esempio graette, monete, chiavi, chiodi, viti ecc. poiché potrebbero creare un collegamento tra i due terminali. Il cortocircuito dei terminali della batteria comporta il rischio di incendio o ustioni. d) L’utilizzo improprio può causare fuoriuscite di liquido dalla batteria: evitare il contatto con tale liquido. In caso di contatto accidentale, lavare con acqua. Se il liquido entra a contatto con gli occhi, consultare un medico. Il liquido fuoriuscito dalla batteria può causare irritazioni o ustioni. e) Non usare gruppi batteria o utensili danneggiati o modicati. Le batterie danneggiate o modicate possono manifestare comportamenti imprevisti, con il rischio di incendio, esplosione o infortunio. f) Non esporre il gruppo batteria o l’utensile a amme o temperature eccessive. L’esposizione a amme o temperature superiori a 130°C comporta il rischio di esplosione. g) Rispettare tutte le istruzioni relative alla ricarica e non ricaricare il gruppo batteria o l’utensile a temperature diverse da quelle specicate nelle istruzioni. Una ricarica eseguita in modo improprio o a temperature diverse da quelle specicate può danneggiare la batteria e aumentare il rischio di incendio.

a) Adare la riparazione dell’utensile a personale49 - Per arrestare l’utensile, rilasciare l’interruttore G.

• Pulsante di bloccaggio F 8 - Se il pulsante di bloccaggio è attivo, l’interruttore di avvio/arresto è bloccato per evitare l’avvio accidentale dell’utensile.

• Doppia luce LED K q La doppia luce LED si accende automaticamente alla pressione dell’interruttore G. ! Quando le luci LED iniziano a lampeggiare, la funzione di protezione della batteria si è attivata (come descritto di seguito).

• Protezione della batteria L’utensile si arresta automaticamente, o non si avvia, nei seguenti casi: - Il carico è eccessivo. --> Rimuovere il carico e riavviare l’utensile. - La temperatura della batteria è inferiore a –20°C o superiore a +50°C. --> 2 barre dell’indicatore del livello della batteria iniziano a lampeggiare dopo aver premuto il pulsante J 7c. Attendere che la batteria raggiunga la temperatura di funzionamento corretta. - La batteria è quasi scarica (protezione contro lo scaricamento profondo). --> Il livello di carica della batteria è indicato da una barra lampeggiante dopo aver premuto il pulsante J. Ricaricare la batteria. ! Non premere l’interruttore di avvio/arresto dopo l’arresto automatico dell’utensile per evitare di danneggiare la batteria.

• Installazione della lama w ! Rimuovere la batteria prima di regolare l’utensile o sostituire gli accessori. - Ruotare il morsetto della lama C nella direzione indicata dalla freccia sull’utensile e tenerlo in posizione. - Inserire la lama (con il lato seghettato rivolto verso l’alto o verso il basso) no in fondo. - Rilasciare il morsetto della lama C. - Tirare e spingere la lama per assicurarsi che sia bloccata saldamente.

• Rimozione della lama w ! Rimuovere la batteria prima di regolare l’utensile o sostituire gli accessori. - Ruotare il morsetto della lama C nella direzione indicata dalla freccia sull’utensile e tenerlo in posizione. - Estrarre la lama. - Rilasciare il morsetto della lama C.

• Utilizzo dell’utensile ! Fissare saldamente il materiale in lavorazione. - Contrassegnare la linea di taglio sul materiale. - Installare la batteria sull’utensile. - Impugnare l’utensile con una mano sull’impugnatura principale H e l’altra sull’impugnatura secondaria isolata D. - Avviare l’utensile. - Guidare l’utensile lungo la linea di taglio contrassegnata. - Mantenere il pattino pivotante B saldamente contro il materiale per minimizzare le vibrazioni e il contraccolpo.

• Impugnatura e guida dell’utensile ! Durante l’uso, tenere l’utensile aerrando le aree evidenziate in grigio in gura e - Non coprire le aperture di ventilazione E. - Non applicare una pressione eccessiva sull’utensile; perché la distanza tra la propria mano e la lama non è visibile.

• Non tenere il materiale da tagliare in mano o tra le gambe. È importante sostenere adeguatamente il materiale per ridurre il rischio di lesioni, piegamento della lama o perdita di controllo.

• Non usare lame smussate o danneggiate. Le lame piegate possono rompersi facilmente o causare un contraccolpo.

• Indossare guanti di protezione durante la rimozione della lama dall’utensile. La lama può essere molto calda dopo un uso prolungato.

• Indossare occhiali di sicurezza e protezioni per le orecchie. BATTERIE

• La batteria inclusa è parzialmente carica. Per garantire la piena capacità della batteria, ricaricarla completamente con il caricabatteria prima di usare l’utensile per la prima volta.

• Utilizzare esclusivamente le batterie e i caricabatteria elencati di seguito con questo utensile. - Batteria SKIL: BR1*31**** - Caricabatteria SKIL: CR1*31****

• Non utilizzare la batteria se è danneggiata. Sostituirla.

• Non disassemblare la batteria.

• Non esporre l’utensile o la batteria alla pioggia.

Leggere il manuale di istruzioni prima dell’uso.

Le batterie possono esplodere se gettate nel fuoco. Pertanto, non bruciarle per alcun motivo.

Riporre l’utensile, il caricabatteria e la batteria in ambienti la cui temperatura non supera i 50°C.

Non smaltire l’utensile e le batterie insieme ai riuti domestici. UTILIZZO

• Ricarica della batteria ! Leggere le istruzioni e le avvertenze di sicurezza fornite insieme al caricabatteria.

• Rimozione/inserimento della batteria 2

• Indicatore del livello della batteria 7 - Premere il pulsante dell’indicatore del livello della batteria J per visualizzare il livello di carica corrente della batteria 7a ! Quando l’ultima barra dell’indicatore del livello della batteria inizia a lampeggiare dopo aver premuto il pulsante J 7b, la batteria è scarica. ! Quando 2 barre dell’indicatore del livello della batteria iniziano a lampeggiare dopo aver premuto il pulsante J 7c, la temperatura della batteria è fuori dai valori che ne consentono il funzionamento.

• Interruttore di avvio/arresto con controllo di velocità variabile e pulsante di bloccaggio 8 9 - Per prima cosa, premere il pulsante F. - Per avviare/arrestare l’utensile, premere l’interruttore G. - Variare la pressione sull’interruttore per regolare la velocità no al livello massimo.50 sua implementazione nella legislazione nazionale, gli utensili elettrici devono essere raccolti separatamente e portati presso un’apposita struttura di riciclaggio. - Il simbolo 6 indica tale obbligo. ! Prima dello smaltimento, proteggere i terminali della batteria con del nastro isolante per evitare il rischio di corto circuito.

EMISSIONE ACUSTICA E VIBRAZIONI

• I valori di emissioni acustica e delle vibrazioni sono stati misurati conformemente a EN 62841. Il livello di pressione sonora dell’utensile è di 87 dB(A) e il livello di potenza sonora è di 98 dB(A) (incertezza K = 3 dB). Il livello di vibrazioni è Þ (somma vettoriale triassiale; incertezza K = 1,5 m/s

✱ Taglio di pannelli: 10.58 m/s

✱ Taglio di travi in legno: 8，46 m/s

• Il valore totale di emissione delle vibrazioni è stato misurato con il metodo valutazione standard prescritto da EN 62841 e può essere utilizzato per confrontare l’utensile con altri prodotti analoghi e per una valutazione preliminare dei livelli di esposizione. - L’utilizzo dell’utensile per altri scopi, o l’utilizzo di accessori diversi o in cattive condizioni, può aumentare signicativamente il livello di esposizione. - Il periodo in cui l’utensile è spento, o è in funzione ma non in uso, può ridurre signicativamente il livello di esposizione. ! Per proteggersi dagli eetti delle vibrazioni, mantenere l’utensile e gli accessori in buono stato, tenere le mani calde e pianicare il lavoro.

J Akkumulátor töltöttségi szintjét jelző gomb K Dupla LED lámpák BIZTONSÁG lasciare che l’utensile svolga il lavoro senza forzarlo. ! Assicurarsi che la lama fuoriesca dal materiale durante tutta la corsa del taglio r

• Regolazione del pattino pivotante t - Portare il pulsante di bloccaggio F in posizione di bloccaggio, quindi rimuovere il gruppo batteria dall’utensile. - Impugnare saldamente l’utensile e regolare il pattino B no all’angolo desiderato, prestando attenzione a evitare il contatto con la lama. - Reinstallare la batteria nell’utensile.

SUGGERIMENTI PER L’USO

• Taglio a immersione y I tagli a immersione possono essere eettuati nel legno e in altri materiali morbidi senza dover eettuare un foro preliminare. - Usare una lama spessa. ! Rimuovere la batteria prima di regolare l’utensile o sostituire gli accessori. - Contrassegnare la linea di taglio sul materiale. - Inclinare l’utensile in modo tale che la lama non sia a contatto con il materiale. - Avviare l’utensile e inserire con attenzione la lama in movimento nel materiale. - Quando la lama è penetrata a sucienza nel materiale, proseguire il taglio lungo la linea contrassegnata. ! Non eettuare tagli a immersione in materiali metallici.

• Utilizzare la lama appropriata. u

• Durante il taglio di metallo, lubricare la lama regolarmente con dell’olio.

• Taglio senza spaccature - Ricoprire la linea di taglio con diversi strati di nastro adesivo prima del taglio. - Orientare il lato esposto del materiale verso il basso.

• Per ulteriori informazioni, visitare il sito web www.skil.com

MANUTENZIONE E RIPARAZIONE

• Questo utensile non è destinato all’uso professionale.

• Mantenere l’utensile sempre pulito (in particolare le aperture di ventilazione E 2). ! Rimuovere la batteria dall’utensile prima di pulirlo.

• Se l’utensile presenta malfunzionamenti nonostante l’attenzione durante la fabbricazione e il collaudo, deve essere riparato da un centro di assistenza autorizzato SKIL. - Portare l’utensile senza disassemblarlo insieme a una prova di acquisto presso il rivenditore o a un centro di assistenza SKIL (gli indirizzi e la vista esplosa dell’utensile sono riportati sul sito web www.skil.com).

• Nota: i danni causati dal sovraccarico o da un utilizzo improprio dell’utensile non sono coperti dalla garanzia (le condizioni della garanzia SKIL sono consultabili sul sito web www.skil.com o presso il rivenditore). PROTEZIONE AMBIENTALE
