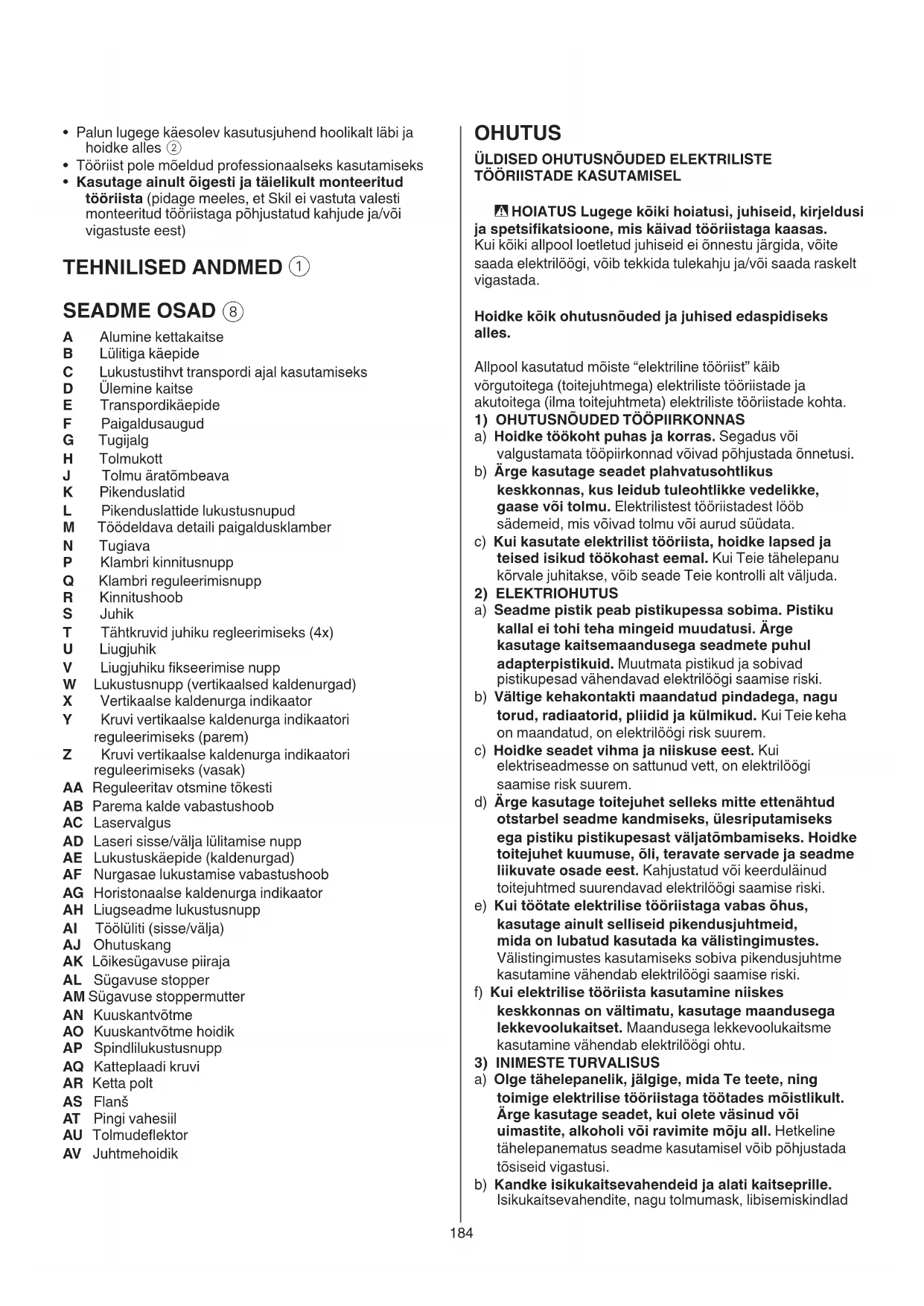

KASUTUSJUHEND 1320 AA SKIL

Kaesolev seade on moeldud statsionaarse tovahendina piki- ja ristloigete tegemiseks puidus otse voi nurga all (voimalikud on horisontaalsed kalded vahemikus -50° kuni +50° ning vertikaalsed kalded vahemikus -48° kuni

Palun lugege kæsolev kasutusjuhend hoolikalt labi ja hoidke alles ②
- Töörist pole moeldud professionaalseks kasutamiseks
- Kasutage ainult öigesti ja täelikult monteeritud toöriista (pidage meees, et Skil ei vastuta valesti monteeritud toöriistaga pöhjustatud kahjude ja/vöi vigastuste eest)

TEHNILISED ANDMED ①

SEADME OSAD ⑧

A Alumine kettakaitse
B Lulitiga käepide
C Lukustustihvt transpondi ajal kasutamiseks
D Ulemine kaitse
E Transpondikäepide
F Paigaldusaugud
G Tugijalg
H Tolmukott
J Tolmu aratombeava
K Pikenduslatid
L Pikenduslattice leukustusnupud
M Toedlada detaili paigaldusklamber
N Tugiava
P Klambri kinnitusnupp
Q Klambri reguleerimisnupp
R Kinnitushoob
S Juhik
T Tahtkruvid juhiku regleerimiseks (4x)
U Liugjuhik
V Liugjuhiku fikseerimise nupp
W Lukustusnupp (vertikaalsed kaldenurgad)
X Vertikaalse kaldenurga indikaator
Y Kruvi vertikaalse kaldenurga indikaatori reguleerimiseks (parem)
Z Kruvi vertikaalse kaldenurga indikaatori reguleerimiseks (vasak)
AA Reguleeritav otsmine tokesti
AB Parema kalde vabastushoob
AC Laservalgus
AD Laseris sisse/välja lülitamise nupp
AE Lukustuskaepide (kaldenurgad)
AF Nurgasae lukustamise vabastushoob
AG Horistonaalse kaldenurga indikaator
AH Liugseadme Iukustusnupp
AI Toolluliti (sisse/välja)
AJ Ohutuskang
AK Lõikesugavuse piiraja
AL Sugavuse stopper
AM Sugavuse stoppermutter
AN Kuuskantvötme
AO Kuuskantvötme hoidik
AP Spindlilukustusnupp
AQ Katteplaadi kruvi
AR Ketta polt
AS Flans
AT Pingi vahesil
AU Tolmudeflektor
AV Juhtmehoidik

OHUTUS

ÜLDISED OHUTUSNÖUDED ELEKTRILISTE TOÖRISTADE KASUTAMISEL

HOIATUS Lugege koiki hoiatusi, juhiseid, kirjeldusi ja spetsifikatsioone, mis kaivad tooriistaga kaasas. Kui koiki allpool loetletud juhiseid ei onnestu jargida, voite saada elektrilogigi, voib tekkida tulekahju ja/voi saada raskelt vigastada.

Hoidke koki ohutusnoued ja juhised edaspidiseks alles.

Allpool kasutatud moiste "elektriline tooriist" kaib vorgutoitega (toitejuhtmega) elektriliste tooriistade ja akutoitega (ilma toitejuhtmeta) elektriliste tooriistade kohta.

1) OHUTUSNOUDED TOOPIARKONNAS
a) Hoidke tokoht puhas ja korras. Segadus voi valgustamata tooipirkonnad voivad pohjustada onnetusi.
b) Arge kasutage seadet plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase voi tolmu. Elektrilistest tooriistadest loob sademeid, mis voivad tolmu voi aurud suudata.
c) Kui kasutate elektrilist tooriista, hoidke lapsed ja teised isikud tookohast eemal. Kui Teie tahelepanu korvale juhitakse, vio seade Teie kontrolli alt valjuda.
2) ELEKTRIOHUTUS
a) Seadme pistik peab pistikupessa sobima. Pistiku kallal ei tohi teha mingeid muudatusi. Arge kasutage kaitsemaandusega seadmete puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vahendavad elektriloggi saamise riski.
b) Vältige kehakontakti maandatud pindadega, nagu torud, radiaatorid, plidid ja külmikud. Kui Teie keha on maandatud, on elektrilöogi risk suurem.
c) Hoidke seadet vihma ja niiskuse eest. Kui elektriseadmesse on sattunud vett, on elektrilooigi saamise risk suurem.
d) Arge kasutage toitejuhet selleks mitte ettenahtud otstarbel seadme kandmiseks, ulesriputamiseks ega pistiku pistikupesast valjatombamiseks. Hoidke toitejuhet kuumuse, oli, teravate servade ja seadme liikuvate osade eest. Kahjustatud voi keerdulainud toitejuhtmed suurendavad elektrilogsi saamise riski.
e) Kui toitate elektrilise tooriistaga vabas ohus, kasutage ainult selliseid pikendusjuhtmeid, mida on lubatud kasutada ka valistingimustes. Valistingimustes kasutamiseks sobiva pikendusjuhtme. kasutamine vahendab elektrloogi saamise riski.
f) Kui elektrilise tooriista kasutamine niiskes keskkonnas on valtimatu, kasutage maandusega lekkevoolukaitset. Maandusegalekkevoolukaitsme kasutamine vahendab elektrlogi ohtu.
3) INIMESTETURVALISUS
a) Olge tahelepanelik, jalgige, mida Te teete, ning toimige elektrilise tooriistaga tootades moistlikult. Arge kasutage seadet, kui olete vasinud voi uimastite, alkoholi voi ravimite moju all. Hetkeline tahelepanematus seadme kasutamisel voib pohjustada tõsiseid vigastusi.
b) Kandke isikukaitsevahendeid ja alati kaitseprille. Isikukaitsevahendite, nagu tolmumask, libisemiskindlad

turvajalatsid, kaitsekiiver voi kuulmiskaitsevahendid, kandmine -soltuvalt elektrilise tooriista tuubist ja kasutusalast-vahendab vigastuste riski.

c) Vältige seadme tahtmatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme külge, seadme ülestostmist ja kandmist veenduge, et elektriline toöriist on välja lūlitatud. Kui hoiate elektrilise toöriista kandmisel söme lūlilit viö ühendate vooluvörku sisselūlitatud seadme, vöivad tagajäreks olla onnetused.
d) Enne seadme sisselulitamist eemaldage selle küljest reguleerimis- ja nutrivotmed. Seadme pörleva osa küljes olev reguleerimis- voi nutrivoti voib pohjustada vigastusi.
e) Arge hinnake end üle. Vötke stabilne toöasend ja hoidke kogu aeg tasakaalu. Nii saate seadet ootamatutes olukordades paremini kontrollida.
f) Kandke sobivat roivastust. Arge kandke laiu riideid ega ehteid. Hoidke juuksed ja roivad seadme liikuvatest osatest eemal. Lotendavad riided, ehted voi pikad juuksed voivad sattuda seadme liikuvate osade vahele.
g) Kui on voimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid/seadmeid, veenduge, et need oleksid seadmega ühendatud ja et neid kasutataks öigesti. Tolmueemaldusseadise kasutamine vahendab tolmust pöhjustatud ohte.
h) Arge muutuge tooriista sagedasest kasutamisest hooletuks ja arge eirake ohutusnoudeid. Holetus voib sekundi murdosa jooksul kaasa tuua raskeid vigastusi.
4) ELEKTRILISTE TÖÖRIISTADE HOOLIKAS KÄSITSEMINE JA KASUTAMINE
a) Arge koormake seadet üle. Kasutage to tegemiseks selleks ettenahtud elektrilist tooriista. Sobiva elektrilise tooriistaga tootate paremini ja turvalisemalt ettenahtud voimsusvahemikus.
b) Arge kasutage elektrilist tooriista, mille luliti on rikkis. Elektriline tooriist, mida ei ole enam voimalik sisse ja valja lulitada, on ohtlik ning seda tuleb remontida.
c) Tömmake pistik pistikupesast välja ja/vo i eemaldage seadmest aku, kui on eemadatav, enne seadme reguleerimist, tarvikute vahetamist ja seadme arapanekut. See ettevaatusabinou valdib seadme tahtmatut kaivitamist.
d) Kasutusvalisel ajal hoidke elektrilisi tooriistu lasstele kattesaamatult. Arge laske seadet kasutada isikutel,kes seda ei tunne voi pole siintoodud juhiseid lugenud. Kogenematute kasutajate kaes kujutavad elektrilised tooriistad ohtu.
e) Hoolitsege elektriliste toöriistade ja tarvikute eest korralikult. Kontrollige, kas seadme liikuvad osad funktsioneerivad korralikult ja ei kiildu kinni, ning ega moned osad ei ole katki voi sel määral kahjustatud, et voiksidosjutada seadme toökindlust. Laske kahjustatud osad enne seadme kasutamist parandada. Paljude onnetuste pöhjuseks on halvasti hooldatud elektrilised toöriistad.
f) Hoidke loiketarvikud teravad ja puhtad. Hoolikalt hoitud, teravate loikeservadega loiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida.
g) Kasutage elektrilist tooriista, lisavarustust, tarvikuid jne vastavalt siintoodud juhistele.

Arvestage seejuures totingimuste ja teostatava too iseloomuga. Elektriliste tooriistade kasutamine mitte ettenahtud otstarbel voib pohjustada ohtlikke olukordi.

h) Hoidke käepidemed ja haardepinnad kuiva ja puhtana ning vabana ölist ja maärdeainetest.

Libedad käepidemed ja haardepinnad ei luba töriista ohutult käsitseda ja ootamatutes olukordades kontrolli all hoida.

5) TEENINDUS
a) Laske seadet parandada ainult kvalitseeritud spetsialistidel ja ainult originalvaruosadega. Nii tagate seadme pusimise turvalisena.

Nurgasaed on moeldud puidu voi puidusarnaste toodete loikamiseks, neid ei saa kasutada loike- ja lihvketastega raudmaterjali nagu lattide, varraste, tihvtide jms loikamiseks Abrasiivne tolm pohjustab liikuvate osade (nagu alumine kaitsekate) ummistumist. Abrasiivloikamisest tekkinud sadedp oletavad alumist kaitsekatet, sisselogitet ja muid plastikosi.
- Kasutage töddelda vada detaili fikseerimiseks voimalusel fiksaatoreid. Kui toestate töddelvat detaili käega, peate hoidma katt vahemalt 100 mm kaugusel saetera molemast kuljest. Arge kasutagesa saagi, et lögata tukke, mis on liiga väikesed, et neid kindlalt fikseerida voi käega kinni hoida Kui teie kasi on saeterale liiga lahedral, suurenb teraga kokkupuutest tekkiva vigastuse oht.
Töddeldav detail peab olema paigal ja fikseeritud voi hoitud vastu juhikut ja lauda. Arge söötketöddeldavat detaili terale ega lõigake mingil juhul, vabakëega" Fikseerimata voi likuvad toeddavid osad voivad suurel kiirusel lahti paiskuda ja vigastusi pohjustada.
Vajutage saag labi toeddava detailli. Arge tommake saagi labi toeddava detailli. Lioikamiseks tostke saepea ules ja tommake see loikamata toeddava detaili kohale, kivitage mootor, vajutage saepea alla ja vajutage saag labi toeddava detaili Tombeliigutusega loikamine voib pohjustada saetera likumist toeddava detaili peale ja terakoostu joulise viskumise operatori poole.
- Arge pange omakattuleettenahtudloikejoone eis aeterae eesa taga Toodeldava detaili toestamine "ristuvate katega",stkui hoiate toedeldavat detailiVASAKU kaega saeterast parental pool voivastupidi, on vaga ohtlik.
- Arge kūunitage kummagi kaega juhiku taha, lahemale kui 100 mm kummaltki saetera poolelt puidulaastude eemaldamiseks voi mis tahes muul pohjusel, kui tera keerleb Pöörleva saetera lahedus teie käele ei pruugi olla ilmne ja te voite tosiselt viga saada.
- Kontrollige toedeldavad detaili enne loikamist. Kui toedeldav detail on kaardus voi moondunud, fikseerige see kaardus osaga juhiku poole. Veenduge alati, et toedeldava detaili, juhiku ja pingi vahel ei ole loikejoonel vahet Kaardunud voi moondunud toedeldavad detailid voivad keerduda voi nihkuda ning pohjustada poorleva saeter kinnikiilumist. Toodeldavas detailis ei tohi olla naelu ega voorkehi.
- Arge kasutage saagi enne kui pink on kõigist tõöristadest, puidujäkidest jne puhas (v.a

töddeldav detail) Pörleva teraga kokku puutuv praht voi lahtised puutukid voi muud esemed voivad suure kiirusega laiali paiskuda.

• Lõigake korraga ainult ühte tõedeldavat detaili Mitut tõedeldavat detaili ei saa virnastatult piisavalt hásti kinnitada või kinni hoida ja need voivad kettal kinni kiiluda või lõikamise ajal paigast nihkuda.
  Veenduge enne kasutamist, et nurgasaag on paigaldatud tasasele ja tugevale pinnale. Tasane ja tugev toopinnas vahendab nurgasae ebastabiilsuse ohtu.
• Planeerige oma toed! Veenduge kaldenurga voi nurga seadistamisel, et reguleeritav juhik toetab nouetekohaselt toeddavat detaili ega tera voik kaitseseadist Lulitamata tooriista asendile "ON" ning ilma, et toeddav detail oleks pingil, liigutage saetera tailikult labi loikamisliigutuse, veendumaks, et ei esine takistusi ega ohtu lorigata juhikut.
  Kui toeddav detail on laiem voi pikem kui laua ulaosa, tagage piisav toestus, nt pingipikendused, saagimispukid jne.. Nurgasae pingist pikemad voi laiemad toeddavad detailid voivad vajuda, kui neid kindlalt ei toestata. Kui logatav osa voi toeddav detail kaldb, voib see alumise kettakaitsme ules tosta voi poorlev tera voib selle eemale paisata.
• Arge kasutage pingi pikenduse voi taiendava toena teist inimest Ebastabilne tugi voib pohjustada ketta kinnikiilumise voi toeddava detaili paigalt nihkumise loikamise ajal, tommates teie ja teie ablise poorleva tera suunas.
• Löigatav osa ei tohi pörreva saetera külge kinni jäda ega seda sinna vajutada Piiramisel, nt pikkuse stopperite kasutamisel, voib löigatav osa tera vastu kiiluda ja ootamatult eemale lennata.
• Kasutage alati klambrit voi kinnitusvahendit, mis on moeldud umara materjali (nt vardad voi torud) oigeks toestamiseks Vardad kipuvad loikamisel poorlema, pohjustades tera „hammustamise" ja too teie kaega terale tombamise.
• Laske teral enne toeddava detailiga kokkuputumist taskiirus saavutada See vahendab toeddava detaili eemalepaiskamise ohtu.
  Kui toedeldav osa voi tera jaab kinni, lulitage nurgasaag valja. Oodake kuni koik liukuvad osad seiskuvad ja eemaldage toiteallikas vooluvorgust ja/ voi eemaldage akukomplekt. Seejarel pudke kinni jaanud materjal vabastada Kui jatkate saagimist kinni jaanud toedeldava detailiga, voib see pohjustada kontrlli kaotamise voi nurgasaagi kahjustada.
• Pärast loikamise lopetamist vabastage luliti, hoidke saepead all ja oodake enne loigatud tuki eemaldamist tera seiskumiseni Jarelpörleva tera poole kae kunitamine on ohtlik.
• Hoidke käepidet tugevalt kui teete lopetamata löiget voi kui vabastate luliti enne kui saepea on täielikult alumises asendis Sae pidurdustegevus voib pohjustada saepea akilisi allapoole liikumise, mis voib vigastusi pohjustada.

• Akilised sissevooolud pöhjustavad luhiajalisi pingelangusi; ebasobivate toiteallikate tingimustes voib muu varustus saada mojutatud (kui toiteallika takistussusteem on madalam kui 0,219 Ohm, on ebatoenäoline, et esineb hairumist); kui soovite edasist selgitust, võite kontakteeruda omahokaliku vooluallika asutusega

ULDIST

• Kasutage seadet ainult puidu lōikamiseks
• Kontrollige alati, kas vörgupinge ühtib tõöriista andesildil toodud pingega
• Arge seiske tooriistal ega selle alusel Tooriista umberminemisel voi juhuslikul kokkupuutel loiketeraga, voib saada raskeid vigastusi. Arge ladustage materjale tooriistal voi selle lahedal nii, et nende kattesaamiseks tuleb tooriistale voi selle alusele seista.
  Enne seadme reguleerimist voi tarviku vahetust eemaldage seade vooluvorgust (tommake pistik pistikupesast valja)
• Uhendage pistik alati nurgasae transportimisel vooluvorgust lahti Uhendage lahti, langetage ja lukustage peakomplekt asendisse, kasutage käepidet ja ühte käelohkudest sae alusel.
• Arge lahkuge töörlistast enne selle täielikku seiskumist
• Korraparatu kujuga toedeldavate detailide loikamisel planeerige omtoed nii, et see ei libiseks ega suruks tera ning ei paiskuks teie kate vahelt valja
  Tööriista kasutaja peab olemva vahemalt 16 aastat vana
  Töörist ei sobi marglõigete tegemiseks

KASUTAMINE VÄLISTINGIMUSTES

ENNE KASUTAMIST

Tööde teostamisel valitingimustes tuleb kasutada rikkveoolu-kaitselülit (FI max 30 mA käivitusvool) ning ainult valitingimustes kasutamiseks ette nachtud ja veepritsmete eest kaitstud pistikupesaga pikendusjuhet
- Pikendusjuhtmete kasutamisel jalgige, et juhe oleks Iopuni lahti keritud ja vastaks 16 A voolutugevusele
Kandke kaitseprille, korvaklappe, ja kaitsekindaid
Värviga kaetud juhtmed, möned puiduliigid, mineraalid ja metall eraldavad tolu, mis vöib olla kahjulik (kokkupuude tolmuga voi selle sissehingamine voib seadme kasutajal voi laheduses viibivatel inimestel pohjustada allergilisi reaktsoone ja/voi hingamisteede haigusi); kandke tolmumaski ja vajaduse korral tootage kulgeuhendatava tolmueemaldusseadmega
- Teatud tüpi tolm on klassifitseritud kantserogeensena (nt tamest ja kasest eralduv tolm), eriti koos puidu niiskuse reguleerimiseks kasutatavate lisanditega; kandke tolmumaski ja vajaduse korral tootage kulgeuhendatava tolmueemaldusseadmega
Erinevate materjalide toottlemisel tekkiva tolmu kaitlemisel tuleb jargida kehtivaid noueid
Asbestisisaldava materjali tootlemine on keelatud (asbest voib tekitada vahki)
- Arge kunagi kasutage tooriista ilma originaalkaitseseadisteta
- Enne igat kaitamist konrollige, kas kaitseseadis sulgub korralikult
- Arge kaitage saagi, kui kaitseseadis ei liigu vabalt ega sulgu koheselt
- Arge kunagi kinnitage ega siduge kaitseseadist avatud positsiooni
- Arge kunagi kasutage seadet ilma pingo vahesiiluta; vahetage katkine voi kulunud vahesiil valja
- Enne saagimise alustamist eemaldage koki nii töddava materjali peal- kui allpool liokejoonel asuvad takistused
Väligte toödeldvas esemes olevatest kruvidest, naeltest vms pöhjustatud kahjustusi; eemaldage need enne toö alustamist

TARVIKUD

• Arge kunagi kasutage Selles tooriistas lihvmis-/ Ioikekettaid

• SKIL tagab seadme haireteta too uksnes sobivate tarvikute kasutamisel, mis on saadaval meie edasimuujate juures voi SKILI lepingulistes tookodades

• Teiste tootjate tarvikute kasutamisel järgige valmistaja antud juhiseid

• Kasutage uksnes saekettaid, mis vastavad kaesolevas kasutusjuhendis esitatud andmetele ja mis on kontrollitud ja tahistatud vastavalt standardile EN 847-1

• Kasutage vaid neid tarvikuid, mille lubatud pörete arv on vahemalt sama suur nagu maksimaulsed tühikägupöörded

• Kiirloiketerasest (HSS) saketaste kasutamine on keelatud

Keelatud on kasutada rebenenud voi nürisid, samuti deformeerunud saelehti

• Kasutage ainult saelehti, mille augu diameteer vastab volli diameeitrile ilma lotkuta; arge kunati kasutage diameeetri vahendajaid voi adaptereid, mis voimaldaks paigaldada suurema auguga saelehti

• Kaitske tarvikuid lokide, porutuste ja märdeainete eest KASUTAMISE AJAL

• Arge koormake tooriista üle (jälgige, et surve oleks kerge ja pidev, et välida löketera otste ülekuumenemist ja plasti lõikamise korral plastmaterjali sulamist)

• Hoidke sørmed, kæd ja kævarred eemal liikuvast saelehest

Kui saeleht blokeerub, lulitage seade kohe välja ja eemaldage vooluvörgust; ainult seejärel eemaldage kinnikilunud toedelday detail

• Tööriista blokeerumisel voi elektrilise voi mehhaanilisetörke korral lulitage see viivitamatult valja ningeemaldage pistik vooluvorgust

Kui toitejuhe saab tootamisel ajal kahjustada voi see Iogatakse Iabi, arge toitejuhet puutuge, vaid eemaldage koheselt pistik vooluvorgust

• Arge kasutage kunagi toöriista, kui juhe on kahjustatud; see tuleb valja vahetada spetsiaalse juhtme vastu, mille saate hooldusteenust osutavalt ettevöttelt.

LASERKIIRGUS

• Arge juhtige laserkiirt inimesto ega loomade suunas ja arge viige ka ise pilku otsese voi peegelduva laserkiire suunas (vastasel korral voite inimesipimentada, pohjustada onnetusi voi kahjustada silmi)

Kui laserkiir tabab silma, tuleb silmad teadlikult sulgeda ja pea laserkire tasandilt viivitamatult valja viia

• Arge tehke laserseadmes mingeid muudatusi

• Arge vaadake laserkiire sisse (laserkiirgus)

• Arge kasutage laserkiire nahtavuse parendamiseks suurendavaid optilisi seadmeid (nt luupi, teleskoopi, binoklit)

• Arge kasutage seadet tuleohtlike vedelike, gaaside voitolmu laheduses

• Seadme kasutamisel hoidke lapsed seadmest eemal

• Arge vahetage paigaldatud laserit muu laseri vastu

PARAST KASUTAMIST

Keelatud on pidurdada tarvikuid parestoeriesta valjalulitamist kulgsurveya
Eemaldage tootlemisjägid voi muud toedeldavate detailide osad loikamispiirkonnas ainult siis, kui likuvad osad on tailikult seiskunud
- Kasutamisel muutub saeleht väga kuumaks: arge katsuge seda enne, kui see on maha jahtunud

• Hoidke seadet sisetingimustes, kuivas ja suletud kohas, lastele kattesaamatult

TÖRISTAL OLEVATE SÜMBOLITE SELGITUS

② Enne kasutamist tutvuge kasutusjuhendiga
③ Kandke kaitseprille ja kõrvaklappe
Ohtlik piirkond! Kate keelutsoon. Hoidke kaed, sormed voi kasivarred sellest piirkonnast eemal.
⑤ Topeltisolatsioon (maandusjuhe pole vajalik)
6 Arge visake kasutuskolmatuks muutunud elektrilisi tooriistu ja patareisid ara koos olmejaatmetega
⑦ Laserkiirgus / Arge vaadake laserkiire sisse / Lasertoode klassist 2

KASUTAMINE

Montaaž

Seadme vabastamiseks (töö asend)
-vajutage kaepide Bühe kaega alla, tommates samal ajal teise kaega C lukustustihvti 1a
-viige peakomplekt aeglaselt üles

Seadme kinnitamiseks (transpondi asend)

-libistage peakomplekt juhiku suunas piirikuni S (sailitage ligikaudu 5 cm vahe) ja pingutage likustusnuppu AH 1b
- reguleerige vertikaalnurk vaartusele 0^ (vt. Vertikaalnurkade reguleerimine)
- reguleerige horisontaalnurk vaartusele 45^ vasakule voi paremale (vt Horisontaalnurkade reguleerimine)
-vajutage käepide B ühe käega alla, vajutades teise käega C lukustustihvti
-elektrijuhtme üleskeeramine
- kasutage transpondikäepidet E 8 töörista kandmiseks 11d
-teise voimalusena kandke tooriista kulgmiste kaepidemetega ⑪e

! arge toste k kunagi tooriista pohikäepidemest voitotejuhtmest

Seadme paigaldamine toopinnale 12

! ohutuks kaitamiseks paigaldage seade alati tasasele kindlale toopinnale (nt toopingle)
- kasutage 4 paigaldusauku F seadme kinnitamiseks toöpingile sobivate kruvide abil
-seadet on voimalk toöpingile kinnitada ka poest saadaolevate kruviklambrite abi
-töörista stabiliserimiseks saab tugjalga G reguleerida
-teise voimalusena saab tooriista kinnitada nurgasae alusele

! lugege koki sae alusega seotud hoiatus ja juhiseid

• Tolmu/laastude eemaldamine 13

! jälgige, et tolmuimeja voolik ei tõkestaks kunagi alumise kettakaitsme funktsioneerimist ega takistaks saagimistööd

Saepingipikendus 14

-Kasutage nuppe L pikendusvarraste kinnitamiseks K (töörista mølemal küljel)

• pikendusvarraste K pikkust saab sammudeta minimaalse ja maksimaalse asendi vahel reguleerida

Töedeldava detaili kinnitamine 15

! parima tooohutuse saamiseks kinnitake toedeldav detail alati kindlalt kaasasoleva reguleeritava klambri abil

-ärge toödelge detaile, mis on kinnitamiseks liiga väikesed

• toeddavate detailide maksimumaalsd moitmed on antud tabelis 16

-kinnitage toedeldava detaili klamber kinnitusavasse N nupuga P (töörista mølemal kuljel)

• toeddava detaili klambril on holpsaks lukustameks kaks soont; uks ohukeste toeddavate detailide jaoks (kuni 5 cm) ja uks suuremate jaoks (ule 5 cm)

-suruge toedeldav detail kindlalt vastu juhikut S

! Teatud horisontaal- ja vertikaalnurkade puhul voi soltuvalt toedeldava detaili suurusest voib olla toedeldava detaili klambri asemel vajalik kasutada kaubandaslikult kattesaadavaid kruviklambreid

Horisontaalnurkade reguleerimine 17

-lodvendage lukustuskäepidet AE
-tommake horisontaalnurga piiriku vabastushooba AF
-liigutage saepinki kas vasakule voi paremale ning
seadistage soovitud horisontaalne kaldenurk
(vehemikus 0^ kuni 50^ ),kasutades indikaatorit AG
-vabastage hoob AF

pingutage likustuskaepidet AE (arge pingutage kaepidet liialt)

-sageli kasutatavate horisontaalnurkade (0^,15^,22,5^ 31,6^ 45^) kiireks ja tappeks seadistamiseks klopsab horisontaalnurga piirik AF vastavates asendites omakohale, hooba AF saab lukustada vabastatud asendis ⑦b

• Vertikaalnurkade reguleerimine 18

-lodvendage kolmejalgne nupp W

-kallutage saepead vasakule kuni vertikaalnurga indikaator X on soovitud vertikaalnurga asendis

-reguleeritavat vertikaunrga tokestit AA (45^) saab kasutada peatumiseks kraadil 45^ voi kraadini 48^ b

-hoidke saepead selles positsoonis ning pingutage nuppu W

-paremale seadistamiseks kallutage koigepealt saepea kergelt vasakule, poorake paremat vertikaalnurga vabastusnuppu AB (ligikaudu 60^ , seejarel liigutage saepea soovitud paremasse vertikaalnurga asendisse 18c

-kui liigutage saepea tagasi vasakule, lahtestatakse parem vertikaalnurga vabastusnupp AB automaatset 0^ tokestini; seda saab valtida, keerates nupu 60^ asemel ligikaudu 90^ 18d

• Komplekslöiked 19

-komplekslöigete puhul on vajalik seadistada nii horisontaal- kui vertikaalnurgad

! arge kaitage saagi teatud horisontaal- ja vertikaalnurga kombinatsioonides, mis voivad pohjustada hareid sae libisevate ja paigalseisvate osade vahel voi libisevate osade ja toeddava detaili vahel -loike tegemiseks eemaldage

vastavlt vajadusele liugjuhik, liugjuhiku lukustusnupp ja tooklambri nupp.

! katsetage tooriista alati algul proovitukil

Liugjuhikute reguleerimine 20

-iodvendage nuppu V juhiku(te) liuglemise lubamiseks U
-iodvendage nuppu V veelgi, et lubada juhiku(te) eemaldamine/kinnitamine
-pingutage nuppu V soovitud asendisse kinnitamiseks

! veenduge enne seadme kasutamist, et liugjuhikud on kindlalt kinnitatud

! mõne horisontaal- ja vertikaalnurga kombinatsiooni puhul võib samuti olla vajalik nupp eemaldada

Laserjoon ②

• tooriista tappeks juhtimiseks moeda toedeldavale esemele margitud loikejoont
  -laserjoone sisse-/valjalulitamiseks vajutage lulittle AD

! enne toö alustamist kontrollige laserjoone joondust tegeliku lõikejoone peal, tehes mone praatuki sisse proovilõike

Saagimine ilma liuguri liigutamiseta (väikesed töodeldavad detailid)

-vabastage sukustusnupp AH, kui see on kinni keeratud
-libistage saepea seiskamiseks juhiku suunas S ja pingutage uuesti lukustusnuppu AH

-asetage seade tooasendisse
! veenduge, et toedeldav detail on kindlalt klambriga kinnitatud saepingi ja juhiku vastu S
-lulitage tooriist sisse, vabastades lukustuse AJ ja tommates toiteluliliti AI
I arge ristake saepea kasutamisel kasi2a
-saagige toedeldavat detaili uhtlases tempos
! enne saeketta viimist töddeldavasse materjali peab saag saavutama täiskiruse
-lulitage seadevalja, vabastades luliti Al
-enne saepea aeglaselt ülespoole suunamist oodake, kuni saetera on täielikult seiskunud

Saagimine koos liuguri likumisega (laiad toedeldavad detailid)

! pidage meeles, et ohutult vioib kasutada ainult allpool kirjeldatud meetodit
-ärge tommake saagi labi töedeldava detaili
-vabastage likustusnupp AH, kui see on kinni keeratud

! veenduge, et toedeldav detail on kindlalt klambriga kinnitatud saepingi ja juhiku vastu S

-tommake saepea juhikust eemale S nii kaugele, et saetera on otse toeddava detaili ees 24
-lulitage toorist sisse, vabastades sukustuse 22 ja tommates toitelulilit
I arge ristake saepea kasutamisel kasi23a
-lükake saepead juhiku poole S ja saagige toedeldavat detaili uhtlases tempos 24
! enne saeketta viimist töddeldavasse materjali peab saag saavutama täiskiruse
! kui alumine kettakaitse ei avane automaatselt, mida voib teatud tingimustes juhtuda (nt toeddava detaili puhul, mis on maksimumsuurusele vaga lahedral), tuleb teil kettakaitse kasitsi avada 2b

-lulitage seade valja, vabastades luliti AI
-enne saepea aeglaselt ülespoole suunamist oodake, kuni saetera on täielikult seiskunud

• Soonte saagimine ② 5

-maarake sugavuspiirikuga AK soovitud loikesugavirus ja Lukustage mutriga AM
-kogu soone ulatuses ühtlase sugavuse tagamiseks tuleb toedeldava detaili ja juhiku vahele asetada pudidust vahepuks

! veenduge, et saeleht ei kiiluks toedeldavasse detaili

! katsetage toöriista alati algul proovitükil

Saeketta vahetus 26

I eemaldage seade vooluvorgust

-vötke hoidikust AO välja kuuskantvöti AN
-hoidke kaitset A avatud asendis

Iödvendage katteplaadi kruvi AQ (ärge keerake kruvi täesti otsast) 26a
-keerake kaitse A taiilikult tagurpidi26b
-vajutage vollikukustusnuppu AP ja hoidke see all, kui te eemaldate saelehe poldi AR, keerates kuuskantvotit AN KELLAOSUTI SUUNAS (= samas suunas nagunaitab saelehele trukitud nool)

! spindlilukustusnupule AP tohib vajutada ainult siis, kui seade ei toöta

-vabastage spindilukustusnupp AP
-vabastage vollukustusnupp AS eemaldage arik

! vahetage valja hammastega aseketas, jalgides, et kettal oleva noole suund uhtiksid kettakaitsel oleva noole suunaga A

-paigaldage flans AS ⑥ c
-vajutage spindilukustusnupule AP ja hoidke seda all, samal ajal pingutage ketta polti kuuskantvotmega AN 1/8 pooret VASTUPÄEVA (tagab saeketta libsemise kokkupuutil suure takistusega, vahendades mootori ülekoormust ja sae tagasilööki)
-pingutage katteplaadi kruvi AQ

Saepingi vaheliistu valjavahetamine AT 26

Kahjustunud voi kulunud saepingi vahelistu
valjavahetamiseks toimige jargmiselt.:

! eemaldage seade vooluvorgust
-vötke hoidikust AO välja kuuskantvöti AN
-eemaldage koik 6 krvi vastavalt joonisele
-eemaldage vana saepingi vaheliist esmalt seda eestpoolt tostes ja seejarel tailikult valja tommates -asetage kohale uus saepingi vaheliist
! pingutage kindlalt kõik 6 kruvi

• Saelehe 90^ joonduse kontrollimine/seadistamine 28! eemaldage seade vooluvorgust

• viige saepink 0^ horisontaalnurga asendisse ja Lukustage paigale
  -viige saepea 0^ vertikaalnurga asendisse
  -langetage saepea ja lukustage paigale
  -kontrollige 90^ nurka saeketta ja pingo vahel nurgamoodikuga

-vajadusel regulerie saeketta 90^ joondust jargmiselt

1. Iödvendage kolmejalgne nupp W
2. keerake kruvi Y 4 mm kuuskantvötmega (ei kuulu standardkomplekti) 28b
3. kontrollige nurgaga üle

4. lāhtestage vertikaalnurga nāidik vaärtusele 0^ 28c

5. Saelehe 45^ joonduse kontrollimine/seadistamine 29! eemaldage seade vooluvorgust

-viige saepink 0^ horisontaalnurga asendisse ja Lukustage paigale
-lodvendage kolmejalgne nupp W
-seadistage reguleeritav vertikaalnurga tokesti AA
vaartusele 45^ (2)b
-keerake saepea vasakule
-kontrollige 45^ nurka saeketta ja pingi vahel horisontaalse nurgamodikuga 29a
-kontrollige, et vertikaalnurga indikaator X on 45^ juures
-vajadusel reguleerige saeketta 45^ joondust jargmiselt

1. keerake kruvi Z saeketta vötmega 10 (ei kuulu standardkomplekti)
2. kontrollige löikenurgaga üle
   Vajaduse korral korrake 45^ seadistust paremale
   -langetage saepeja ja lukustage paigale

Juhiku 90^ joonduse kontrollimine/seadistamine 30

! eemaldage seade vooluvorgust

• viige saepink 0^ horisontaalnurga asendisse ja likustage paigale
  -langetage saepea ja lukustage paigale
  -kontrollige 90^ nurka saeketta ja juhiku vahel S nurgamodikuga (veenduge, et nurgamodik on kontaktis saelehe kere, mitte selle hammastega)
  -vajadusel reguleerige saeketta 90^ joondust jargmiselt: 1. lodvendage 4 tahtkruvi T

• reguleerige juhikut, kuni saeleht ja juhik puutuvad täielikult kokku nurgamöddikuga

• pingutage 4 tāhtkruvi T

• lātestage horisontaalnurga naidik vaartusele 0^ 30c

• Juhtmehoidik 31

• kasutage juhtmethoidikut AV, et toitejuhe ei jäks tööriista liikuvate ja paigalolevate osade vahele kinni

TÖÖJUHISED

• Eriomased toedeldavad detailid

-toestage alati pika toedeldava detaili vabasid otsi
-veenduge, et kumerad voi ummargused toedeldavad detailid oleks kindlalt kinnitatud, et valtida nende libisemist 33
- liokejoonel ei tohi esineda vaba ruumi töddada detaili ja juhiku voi saepingi vahel
-vajaduse korral kasutage taiendavat juhikut; liugjuhiku avasid saab kasutada taiendava juhiku 34 kinnitamiseks

! taiendavat juhikut saab kasutada ainult 0^ vertikaalnurgaga

• Pörandale paigaldatavate vormide toötlemiseks vöib juhisena 35 kasutada joonist
• Asetage tödeldav ese alati ilusama poolega allapoole, et viia materjalikahjustused miiminumini
• Kasutage üksnes öiget tüüpi teravaid saekettaid -loikekvaliteet paraneb saeketta hammaste arvu suurenedes
  -kovasulam-saaketaste kasutusiga on vorreldes tavaliste saketastega kuni 30 korda pikem

HOOLDUS/TEENINDUS

• Hoidke seade ja toitejuhe alati puhtad (eriti ohutusavad, mis asuvad mootorikorpuse tagaosas)
• Tööttage välja regulaarne kontroll veendumaks, et alumine kettakaitse toötab nōuetekohaselt. Puhastage alumist kettakaitset saetolmust niiske lapiga.

-enne puhasstamist eemaldage seade vooluvorgust

-Tostke alumine kettakaitse taiilikult avatud asendisse ja vabastage; kui see ei sulgu kohe ja taiilikult, tuleb seda kontrollida SKIL-i elektritöoriistade remonditökojas

• Puhastage saeketas kohe pärast kasutamist (eelkoige vaigu- ja liimijaakidest)
• kasutamisel muutub saeleht vaga kuumaks: arge katsuge seda enne, kui see on maha jahtunud
• Puhastage laservalgustit AC iga kasutuskorra jarel pehme harjaga, et sailitada laserijoone hea nahtavus (arge muutke laseri seadistust)
• Töörist on hoolikalt valmistatud ja testitud; kui töörist sellest hoolimata rikkä läheb, tuleb see lasta parandada SKILI elektriliste käsitööristade volitatud remonditökojas
  -toimetage lahtimonteerimata seade koos
  ostukvitungiga tarnijale voi lahimasse SKILI
  lepingulisse tookotta (aaddressid ja tooriista varuosade, joonise leiate aaddressil www.skil.com)
• Arvestage Sellega, et garantii ei holma seadme ülekoormamisest voi ebaoigest kasitsemisest tulenevaid kahjustusi (tevet SKLI garantiitingimuste kohta vaadake veebilehelt www.skil.com voi kusige kohalikult Müugiesindajalt)

KESKKOND

• Arge visake kasutuskolmatuks muutunud elektrilisi töörliustu, patareisid, lisatarvikuid ja pakendeid ára koos olmejäatmetega (üksnes EL liikmesriikidele)
• vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2012/19/Eü elektri- ja elektroinikaseadmete jäätmete kohta ning direktivi nõuete kohaldamisele liikmesriikides tuleb kasutuskölmatuks muutunud elektrilised toöristad koguda eraldi ja keskkonnasaastlikult korduvkasutada või ringlusse vötta
  -seda meenutab Teile symbol

MURA

• Standardi EN 62841 järgi mõodetud tõörista helirohutase on 100,0 dB(A) ja helivöimsuse tase on 109,5 dB(A) (maaramatus K = 3 dB)
• Mūraheite tase on mōdetud vastavolt standardile EN 62841; seda vōib kasutada tōriistade vordlemiseks ja tōriista kasutamisel ettenähtud tödeks esineva mūra esialgseks hindamiseks

-töriista kasutamisel muudeks rakendusteks voiteiste/halvasti hooldatud tarvikute kasutamisel vib vibratsion markimisvaärselt suureneda

-ajal, kui töörist on väljalulitatud vöi on küll sisselulitatud, kuid tegelikult seda ei kasutata, voib vibratsioon markimisvaärsent vaheneda

LV

Lenkzagis ar asmens pARBidi 1320

IEVADS
