BRUGSANVISNING 1320 AA SKIL

EU-overensstemmelseserklæring Kap- og geringsav Typenummer Vi erklærer som eneansvarlige, at det beskrevne produkt er i overensstemmelse med alle gældende bestemmelser i følgende direktiver og forordninger og opfylder følgende standarder. Tekniske bilag ved:

• Dette værktøj er beregnet som en stationær maskine til at udføre længde- og tværsnit med lige snitforløb og geringsvinkler i træ (både horisontal geringsvinkel på -50° til +50° og vertikal smigvinkel på -48° to +45° er muligt)

• Læs og gem denne betjeningsvejledning

• Dette værktøj er ikke beregnet til professionelt brug

• Brug kun værktøjet, hvis det er korrekt og fuldstændigt samlet (vær opmærksom på, at Skil ikke kan holdes ansvarlig for værktøjsbeskadigelse og/eller personskade forårsaget af forkert samling af værktøjet) TEKNISKE DATA

A Nederste afskærmning B Aktiveringshåndtag C Låsestift til transport D Øverste afskærmning E Transporthåndtag F Monteringshuller G Støttefod H Støvpose J Støvport K Forlængerskinner L Knapper til at låse forlængerskinner M Klemme til monteringsemnet N Støttehul P Knap til fastgøring af klemme Q Knap til indstilling af klemme R Spændearm S Styr T Sekskantsskruer til indstilling af styr (4x) U Skydestyr V Knap til fastgørelse af skydestyr W Låseknap (smigvinkel) X Indikator for smigvinkel Y Indstillingsskrue for smigvinkel (højre) Z Indstillingsskrue for smigvinkel (venstre) AA Justerbart endestop AB Højre smigskæringsudløserhåndtag AC Laserlys AD Tænd/sluk laserafbryder AE Låsehåndtag (geringsvinkel) AF Udløserhåndtag til geringslås AG Indikator for geringsvinkel AH Låseknap til skydeenhed AI Tænd/sluk afbryder AJ Sikringshåndtag AK Skæredybdebegrænser AL Dybdestop AM Dybdestopmøtrik AN Sekskantnøgle AO Opbevaring for stiftnøgle AP Spindellåseknap AQ Skrue for dækselplade

• Ljudnivån har uppmätts enligt ett standardiserat test i enlighet med EN 62841; det kan användas för att jämföra ett verktyg med ett annat och som en ungefärlig uppskattning av exponering för buller när verktyget används enligt det avsedda syftet - om verktyget används på ett annat än det avsedda syftet eller med fel eller dåligt underhållna tillbehör kan detta drastiskt öka vibrationsnivån - när verktyget stängs av eller är på men inte används, kan detta avsevärt minska vibrationsnivån50 noget el-værktøj, hvis du er træt, har nydt alkohol eller er påvirket af medikamenter eller euforiserende stoer. Få sekunders uopmærksomhed ved brug af el- værktøjet kan føre til alvorlige personskader. b) Brug beskyttelsesudstyr og hav altid beskyttelsesbriller på. Brug af sikkerhedsudstyr som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader. c) Undgå utilsigtet igangsætning. Kontrollér, at el-værktøjet er slukket, før du tilslutter det til strømtilførslen og/eller akkuen, løfter eller bærer det. Undgå at bære el-værktøjet med ngeren på afbryderen og sørg for, at el-værktøjet ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader. d) Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el-værktøjet tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader. e) Undgå en unormal legemsposition. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer. f) Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår og tøj væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår. g) Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvopsugning kan reducere støvmængden og dermed den fare, der er forbundet støv. h) Selvom du kender værktøjet godt og er vant til at bruge det, skal du alligevel være opmærksom og overholde sikkerhedsanvisningerne. Et øjebliks uopmærksomhed kan medføre alvorlige personskader.

a) Undgå overbelastning af el-værktøjet. Brug altid et el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne eektområde. b) Brug ikke et el-værktøj, hvis afbryder er defekt. Et el-værktøj, der ikke kan startes og stoppes, er farlig og skal repareres. c) Træk stikket ud af stikkontakten og/eller fjern akkuen, hvis den er aftagelig, før maskinen indstilles, før skift af tilbehørsdele eller før el-værktøjet lægges til opbevaring. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet. d) Opbevar ubenyttet el-værktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med el-værktøjet eller ikke har gennemlæst disse instrukser, benytte el-værktøjet. El-værktøj er farligt, hvis det benyttes af ukyndige personer. e) Vedligehold el-værktøj og tilbehørsdele. Kontroller, om bevægelige maskindele fungerer korrekt og AR Klingebolt AS Flange AT Bordindsats AU Støvskærm AV Kabelklemme SIKKERHED

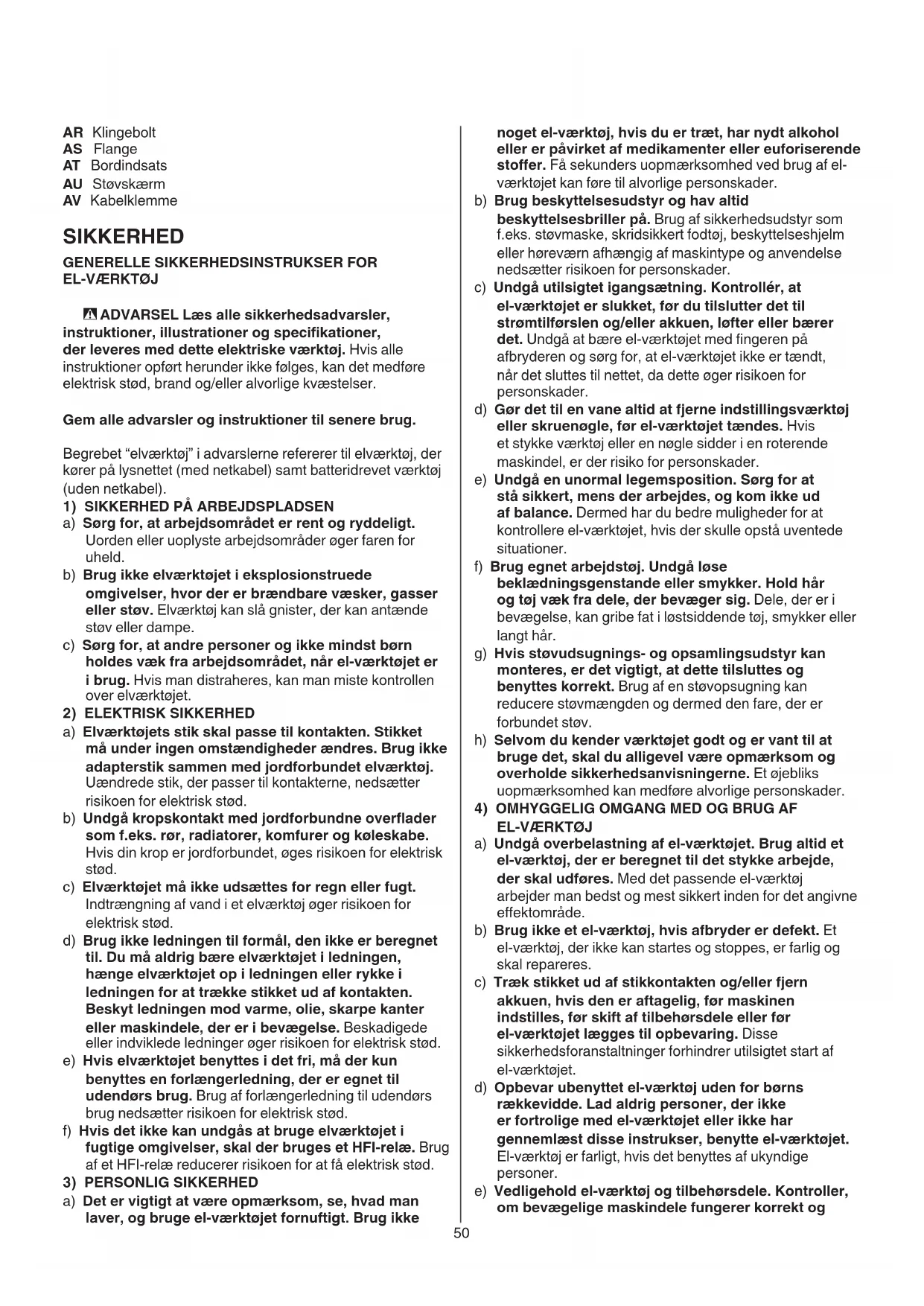

- ADVARSEL Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og specikationer, der leveres med dette elektriske værktøj. Hvis alle instruktioner opført herunder ikke følges, kan det medføre elektrisk stød, brand og/eller alvorlige kvæstelser. Gem alle advarsler og instruktioner til senere brug. Begrebet “elværktøj” i advarslerne refererer til elværktøj, der kører på lysnettet (med netkabel) samt batteridrevet værktøj (uden netkabel).

1) SIKKERHED PÅ ARBEJDSPLADSEN

a) Sørg for, at arbejdsområdet er rent og ryddeligt. Uorden eller uoplyste arbejdsområder øger faren for uheld. b) Brug ikke elværktøjet i eksplosionstruede omgivelser, hvor der er brændbare væsker, gasser eller støv. Elværktøj kan slå gnister, der kan antænde støv eller dampe. c) Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når el-værktøjet er i brug. Hvis man distraheres, kan man miste kontrollen over elværktøjet.

2) ELEKTRISK SIKKERHED

a) Elværktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet elværktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød. b) Undgå kropskontakt med jordforbundne overader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. c) Elværktøjet må ikke udsættes for regn eller fugt. Indtrængning af vand i et elværktøj øger risikoen for elektrisk stød. d) Brug ikke ledningen til formål, den ikke er beregnet til. Du må aldrig bære elværktøjet i ledningen, hænge elværktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten. Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød. e) Hvis elværktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød. f) Hvis det ikke kan undgås at bruge elværktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød.

3) PERSONLIG SIKKERHED

a) Det er vigtigt at være opmærksom, se, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke51

• Undersøg dit arbejdsemne, inden du skærer, og hvis emnet buer eller er deformt, skal du fastspænde det med det udvendige af bøjningen ind mod styret. Sørg altid for, at der ikke er mellemrum mellem arbejdsemnet, styret og bordet langs skærelinjen Buede eller deforme arbejdsemner kan vride sig eller forskyde sig og kan forårsage, at emnet binder om den roterende savklinge under savearbejdet. Der må ikke være søm eller andre fremmedlegemer i arbejdsemnet.

• Brug ikke saven, hvis bordet ikke er frit for værktøj, trærester osv. bortset fra selve arbejdsemnet Små stykker aald eller løse stykker træ eller andre genstande, der kommer i kontakt med den roterende klinge, kan blive kastet rundt med høj hastighed.

• Skær kun ét arbejdsemne ad gangen Flere stablede emner kan ikke fastspændes eller spændes tilstrækkeligt sammen og kan binde om klingen eller forskyde sig under savearbejdet.

• Sørg inden brug for, at geringssaven er monteret eller placeret på en plan og fast arbejdsoverade. En plan og fast arbejdsoverade reducerer risikoen for, at geringssaven bliver ustabil.

• Planlæg dit arbejde! Hver gang du ændrer indstillingen af smigskæringsvinkler eller geringsvinkler, skal du sørge for, at det justerbare styr indstilles korrekt til at kunne støtte emnet og ikke vil interferere med klingen eller beskyttelsessystemet Flyt savklingen gennem et komplet simuleret snit uden at tænde for værktøjet og uden arbejdsemne på bordet for at sikre, at styret ikke interfererer, eller at der er fare for at skære i styret.

• Sørg for tilstrækkelig støtte såsom bordforlængere, savbukke osv., hvis arbejdsemnet er bredere eller længere end bordpladen. Arbejdsstykker, der er længere eller bredere end geringssavens bord, kan vælte, hvis de ikke understøttes sikkert. Hvis det afskårne emne eller arbejdsemnet vælter, kan det løfte underskærmen eller blive kastet afsted af den roterende klinge.

• Brug ikke en anden person til at holde i stedet for en bordudvidelse eller som ekstra støtte Ustabil understøtning af arbejdsemnet kan få klingen til at binde sig fast eller få arbejdsemnet til at forskyde sig under savehandlingen, så du og din hjælper bliver trukket ind mod den roterende klinge.

• Det afskårne emne må ikke klemmes eller på nogen måde presses mod den roterende savklinge Hvis det begrænses. f.eks. ved hjælp af længdestop, kan det afskårne stykke blive klemt ind mod klingen og blive kastet voldsomt afsted.

• Brug altid en klemme eller en emneholder, der er beregnet til korrekt at kunne støtte rundt materiale som stænger eller slanger Stænger har en tendens til at rulle, når man skærer i dem, hvilket får klingen til at "bide" og trække arbejdsemnet og din hånd ind mod klingen.

• Lad klingen nå fuld hastighed, før du skaber kontakt med arbejdsemnet Dette reducerer risikoen for, at emnet kastes afsted.

• Hvis arbejdsemnet eller klingen sætter sig fast, skal du slukke for geringssaven. Vent, til alle bevægelige dele stopper, og tag stikket ud af strømkilden og/eller tag batteriet ud. Prøv så at frigøre det materiale, der sidder fast Hvis man fortsætter med at save, mens et arbejdsemne sidder fast, kan det medføre tab af kontrol eller beskadigelse af geringssaven. ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden el-værktøjet tages i brug. Mange uheld skyldes dårligt vedligeholdte el-værktøjer. f) Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre. g) Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan føre til farlige situationer. h) Hold håndtag og gribeader tørre, rene og fri for olie og smørefedt. Hvis håndtag og gribeader er glatte, kan værktøjet ikke håndteres og styres sikkert, hvis der sker noget uventet.

a) Sørg for, at el-værktøj kun repareres af kvalicerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed.

SIKKERHEDSINSTRUKTIONER FOR GERINGSSAV

• Geringssave er beregnet til at skære i træ eller trælignende produkter og kan ikke bruges med slibende afskæringshjul til skærearbejde i jernholdige materialer som bjælker, stænger, stifter osv. Slibestøv kan få bevægelige dele som f.eks. underskærmen til at sidde fast. Gnister fra slibende skærearbejde kan brænde underskærmen, saveindsatsen og andre plastikdele.

• Brug klemmer til at støtte arbejdsemnet, når det er muligt. Hvis du støtter emnet med hånden, skal du altid holde hånden mindst 100 mm fra begge sider af savklingen. Brug ikke denne sav til at skære stykker, der er for små til at kunne spændes fast eller holdes i hånden Hvis din hånd placeres for tæt på savklingen, er der øget risiko for tilskadekomst ved kontakt med klingen.

• Arbejdsemnet skal være stationært og spændes fast eller holdes mod både styret og bordet. Før ikke arbejdsemnet hen til klingen og skær ikke "i fri hånd" på nogen måde Ikke-støttede eller bevægelige arbejdsemner kan blive kastet rundt med høj hastighed og forårsage personskade.

• Saven skal skubbes gennem arbejdsemnet. Saven må ikke trækkes gennem arbejdsemnet. For at save skal du løfte savhovedet og trække det ud over arbejdsemnet uden at skære, start så motoren, tryk savhovedet ned og skub saven gennem arbejdsemnet Hvis du skærer, mens du trækker, kan det sandsynligvis få savklingen til at vandre op over arbejdsemnet og få den til at blive kastet kraftigt ind mod operatøren.

• Kryds aldrig din hånd ind over den tilsigtede skærelinje hverken foran eller bag ved savklingen Det er meget farligt at støtte arbejdsemnet på tværs af skærelinjen, dvs. at holde arbejdsemnet til højre for savklingen med din venstre hånd eller modsat.

• Ræk ikke ind over styret med hænderne tættere end 100 mm fra savklingen for at fjerne trærester eller af anden grund, mens klingen kører Afstanden fra den roterende savklinge til din hånd kan være svær at vurdere, og du kan komme alvorligt til skade.52 tilsætningsstoer til træbehandling; bær en støvmaske og arbejd med en støvudsugningsanordning, hvor en sådan kan sluttes til

• Følg de nationale krav, hvad angår støv, for de materialer, du ønsker at arbejde med

• Bearbejd ikke asbestholdigt materiale (asbest er kræftfremkaldende)

• Brug aldrig værktøjet uden den originale beskyttelsesskærm

• Kontroller beskyttelsesskærmen for korrekt lukning før hver brug

• Anvend ikke saven, hvis beskyttelsesskærmen ikke bevæger sig frit og lukker øjeblikkeligt

• Tving eller bind aldrig beskyttelsesskærmen i åben position

• Brug aldrig værktøjet uden bordindsatsen. Udskift en defekt eller slidt bordindsats

• Fjern alle genstande såvel ovenpå som nedenunder savlinien, før De begynder at save

• Undgå skader forårsaget af skruer, søm eller andre materialer i arbejdsstykket; fjern disse før De begynder at arbejde TILBEHØR

• Anvend aldrig slibe/skæreskiver til dette værktøj

• SKIL kan kun sikre en korrekt funktion af værktøjet, hvis der benyttes den rigtige tilbehør, som kan fås hos SKIL-forhandleren

• Ved montering/anvendelse af tilbehør, der ikke er fremstillet af SKIL, skal den pågældende producents instruktioner overholdes nøje

• Brug kun savklinger, der svarer til de tekniske data, der er angivet i denne vejledning, og som er kontrolleret og mærket tilsvarende iht. EN 847-1

• Der må kun benyttes tilbehør, hvis godkendte omdrejningstal er mindst så højt som værktøjets max. omdrejningstal i ubelastet tilstand

• Brug aldrig savklinger der er lavet af HSS stål

• Brug aldrig savklinger der er sløve, skæve eller på anden måde beskadigede

• Brug kun savklinger med en huldiameter, som passer til værktøjsspindelen uden spillerum; brug aldrig reduktionsmuer eller adaptere for at få savklinger med større huller til at passe

• Beskyt tilbehør mod slag, stød og fedt UNDER BRUG

• Overbelast ikke værktøjet (anvend et let og vedvarende tryk for at undgå overophedning af savklinger og, i tilfælde af skæring af plastik, at smelte plastikmaterialet)

• Hold ngre, hænder og arme væk fra den roterende savklinge

• Hvis savklingen blokeres, skal du straks slukke for værktøjet og tage stikket ud.; først derefter må du fjerne det fastklemte arbejdsemne

• I tilfælde af blokering eller ved elektrisk eller mekanisk fejlfunktion, afbryd straks værktøjet og tag stikket ud af kontakten

• Hvis kablet beskadiges eller skæres over under arbejdet, ikke berør kablet, og straks træk ud stikket

• Anvend aldrig værktøjet, hvis ledningen er beskadiget. Den skal udskiftes med en specielt forberedt ledning, der kan fås gennem kundeservice. LASERSTRÅLING

• Ret ikke laserstrålen mod personer eller dyr, og kig aldrig ind i den direkte eller reekterede laserstråle (det kan blænde personer, forårsage ulykker eller beskadige øjnene)

• Når du er færdig med at save, skal du slippe kontakten, holde savhovedet nede og vente på, at klingen stopper, inden du fjerner det afskårne stykke Det er farligt at række hånden ud mod klingen, mens den kører.

• Hold godt fast i håndtaget, når du udfører et ufuldstændigt snit, eller hvis du slipper kontakten, inden savhovedet er helt i nedadgående position Savens bremsevirkning kan medføre, at savhovedet pludselig trækkes nedad, og det skaber risiko for personskade. EKSTRA SIKKERHEDSANVISNINGER

• Indkoblingsstrømstødet kan forårsage kortfristede spændingsfald; under ugunstige netbetingelser kan andre apparater blive påvirket heraf (hvis strømtilførslens systemimpedans er mindre end 0,219 Ohm, er det usandsynligt, at der opstår ulemper); ønsker de yderligere afklaring, kontakt venligst din lokale el leverandør GENERELT

• Værktøjet må kun bruges til at skære i træ

• Kontrollér altid at forsyningsspændingen er den samme som den spænding, der er anført på værktøjets navneskilt

• Stå ikke oven på værktøjet eller dets stativ Der kan opstå alvorlig personskade, hvis værktøjet vælter, eller hvis man ved et uheld kommer i kontakt med det kørende værktøj. Opbevar ikke materialer på eller i nærheden af værktøjet, hvor det er nødvendigt at stå på værktøjet eller dets stativ for at nå dem.

• Fjern altid først stikket fra kontakten, førend De foretager nogle ændringer eller skifter tilbehør

• Tag altid stikket ud af strømkilden, før geringssaven yttes Træk stikket ud, sænk savhovedet og lås det på plads ved hjælp af bærehåndtaget og et af håndindhuggene i savens bundplade.

• Forlad ikke saven, før den er fuldstændigt stoppet

• Når du skærer uregelmæssigt formede arbejdsemner, skal du planlægge dit arbejde, så arbejdsemnet ikke kan glide og klemme sig fast om klingen og dermed blive revet ud af din hånd

• Dette værktøj må ikke bruges af personer under 16 år

• Dette værktøj er ikke egnet til vandsavning

• Når værktøjet anvendes udendørs, skal det forbindes via en fejlstrømsafbryder (FI) med en triggestrøm på 30 mA maksimum, og man må kun anvende en forlængerledning, som er beregnet til udendørs brug og er udstyret med en stænkbeskyttet koblings-stikkontakt INDEN BRUG

• Anvend helt udrullede og sikre forlængerledninger med en kapacitet på 16 A

• Brug beskyttelsesbriller, høreværn, og beskyttelseshandsker

• Støv fra materiale som f.eks. maling, der indeholder bly, nogle træsorter, mineraler og metal kan være skadeligt (kontakt med eller indånding af støvet kan forårsage allergiske reaktioner og/eller sygdomme i luftvejene hos den, der anvender værktøjet, eller hos omkringstående); bær en støvmaske og arbejd med en støvudsugningsanordning, hvor en sådan kan sluttes til

• Visse slags støv er klassiceret som kræftfremkaldende (som f.eks. støv fra eg og bøg) især i forbindelse med53

• Montering af værktøj på arbejdsoveraden

! montér altid værktøjet på en jævn og stabil arbejdsoverade (f.eks. en arbejdsbænk) for sikker håndtering - brug 4 monteringshuller F til at fastgøre værktøjet med passende skruer til arbejdsoveraden - du kan også spænde værktøjet fast til arbejdsoveraden med de skruetvinger, der er tilgængelige på markedet - for at stabilisere værktøjet kan du justere højden af støttefoden G - alternativt kan værktøjet monteres på et geringssavstativ ! læs alle advarsler og instruktioner, der følger med savstativet

- monter støvposen H/støvsugeren som vist - tøm støvposen med regelmæssige mellemrum for optimal støvopsugning ! lad aldrig støvsugerslangen komme i kontakt med underskærmen eller savningen

- brug knapperne L til at fastgøre forlængerskinnerne K (på hver side af værktøjet) - længden af forlængerskinnerne K kan justeres trinvist fra minimum til maksimum

• Fastspænding af arbejdsemnet

! for optimal arbejdssikkerhed skal du altid fastspænde arbejdsemnet sikkert med den medfølgende justerbare klemme - arbejd ikke med arbejdsemner, der er for små til at blive spændt fast - for maksimale mål for arbejdsemnet skal du bruge tabellen

som reference - fastgør den samlede klemme i støttehullet N med knappen P (på hver side af værktøjet) - arbejdsemnets klemme har 2 riller for nemt at låse det fast; 1 til tynde arbejdsemner (op til 5 cm) og 1 til større arbejdsemner (over 5 cm) - pres arbejdsemnet fast mod styret S - lås op for håndtaget R - tilpas klemmen til arbejdsemnet - spænd arbejdsemnet sikkert fast ved at låse håndtaget

! ved nogle gerings- og smigskæringskombinationer eller afhængigt af arbejdsemnets størrelse kan det være nødvendigt at bruge kommercielt tilgængelige skrueklemmer i stedet for at bruge emneholderen

• Indstilling af geringsvinkel

- løsn låsehåndtaget AE - træk i geringslåsens udløserhåndtag AF - drej savbordet til venstre eller højre og indstil den ønskede geringsvinkel (fra 0° til 50°) ved hjælp af indikator AG - slip håndtaget AF - stram låsehåndtaget AE (stram ikke håndtaget for hårdt) - for hurtigt og præcist at indstille ofte anvendte geringsvinkler (0°, 15°, 22,5°, 31,6° eller 45°) kan geringslåsens håndtag AF klikkes på plads i de pågældende positioner, og for at forhindre dette kan håndtaget AF låses fast i den udløste position

• Hvis du får laserstrålen i øjnene, skal du lukke dem med det samme og straks bevæge hovedet ud af stråleområdet

• Foretag aldrig ændringer af laseranordningen

• Se ikke ind i laserstrålen (laserstråling)

• Brug ikke optiske forstørrelsesanordninger (som f.eks. forstørrelsesglas, teleskoper eller kikkerter) til at se ind i laserstrålen

• Anvend ikke værktøjet i nærheden af brandfarlige væsker, gasser eller støv

• Anvend ikke værktøjet, når der er børn i nærheden

• Den installerede laser må ikke udskiftes med en anden lasertype EFTER BRUG

• Efter at man har slukket for værktøjet, må man aldrig standse tilbehørets rotation ved at påføre en sidelæns kraft mod det

• Fjern kun afskæringer eller andre dele fra arbejdsemnet fra skæreområdet, når alle bevægelige dele er standset helt

• Savklingen bliver meget varm under brug, rør ikke ved den, før den er kølet af

• Opbevar værktøjet indendørs på et tørt, aåst sted, utilgængeligt for børn FORKLARING TIL SYMBOLERNE PÅ VÆRKTØJET

Læs instruktionen inden brugen

Fareområde! Hænder forbudt. Hold hænder, ngre og arme på afstand af dette område.

Elværktøj og batterier må ikke bortskaes som almindeligt aald

Laserstråling / Se ikke ind i strålen / Klasse 2 laserprodukt BETJENING

• Montering - monter transporthåndtaget E med 2 bolte ved hjælp af stiftnøglen AN

• Transport-/arbejdsposition For at løsne værktøjet (arbejdsposition) - tryk håndtaget B

ned med én hånd, men du trækker låsestiften C ud med den anden hånd

- før hovedet langsomt opad For fastgøring af værktøjet (transportposition) - skub hovedet hen til stoppet i retning af styret S (cirka 5 cm), og stram låseknappen AH

- indstil smigskæringsvinklen til 0° (se Indstilling af smigskæringsvinkel) - indstil geringsvinklen til 45° (se Indstilling af geringsvinkel) - tryk håndtaget B ned med én hånd, men du skubber til låsestiften C med den anden hånd - saml strømledningen sammen - brug transporthåndtaget E

til at bære værktøjet

- alternativt skal du bruge sidehåndtagene til at bære værktøjet

! løft aldrig værktøjet ved at holde i hovedhåndtaget eller strømledningen54 - sluk værktøj ved at slippe afbryder AI - vent, indstil savklingen står fuldstændigt stille, før du langsomt fører savhovedet opad

• Savning med skubbende bevægelse (brede arbejdsemner) ! vær opmærksom på, at den nedenfor beskrevne metode er den eneste sikre - saven må ikke trækkes gennem arbejdsemnet - løsgør låseknappen AH, hvis den er stram ! sørg for, at arbejdsemnet sidder, så der udøves tryk mod savbordet og styret S - træk savhovedet så langt væk fra styret S, at savklingen bender sig foran arbejdsemnet

- tænd for værktøjet ved at frigøre låsen

og trække i hovedkontakten ! dine arme må ikke være krydset, når savhovedet betjenes

- tryk savhovedet i retning mod styret S og sav gennem arbejdsemnet med ensartede, fremadrettede bevægelser

! værktøjet skal køre med max. hastighed inden savklingen berørerarbejdsemnet ! hvis underskærmen ikke automatisk åbnes, hvilket kan ske under visse forhold (f.eks. med et arbejdsemne meget tæt på den maksimale kapacitet), kan det være nødvendigt at åbne afskærmningen manuelt

- sluk værktøj ved at slippe afbryder AI - vent, indstil savklingen står fuldstændigt stille, før du langsomt fører savhovedet opad

- indstil den ønskede dybde med dybdestoppet AK og lås det på plads ved at stramme møtrikken AM - der skal placeres et afstandsstykke af træ mellem arbejdsemnet og afskærmningen, for at man kan få en ensartet dybde i rillens fulde længde ! sørg for, at savklingen ikke sætter sig fast i arbejdsemnet ! test altid først på et stykke kasseret materiale

• Udskifting af savklinge

! træk stikket ud af kontakten - tag sekskantnøglen AN ud af opbevaringspladsen AO - hold den beskyttende afskærmning A i åben position - løsgør dækpladens skrue AQ (skru ikke skruen helt ud)

- drej den beskyttende afskærmning A helt tilbage

- tryk på spindellåseknappen AP og hold den nede, mens klingebolten fjernes AR ved at dreje stiftnøglen AN MED URET (= i samme retning som pilen, der er trykt på savklingen) ! tryk kun på spindellåseknappen AP, når værktøjet ikke bevæger sig - udløs spindellåseknappen AP - fjern ange AS og savklinge ! udskift savklingen med savtænderne og pilen trykt på savklingen pegende i samme retning som pilen på beskyttelsesskærmen A - montér angen AS

- tryk på spindellåseknappen AP og hold den nede, mens du spænder klingebolten med stiftnøglen AN MOD URET 1/8 omgang forbi ngerstramt (det sikrer, at savklingen kan glide, når den udsættes for ekstrem modstand for at reducere motoroverbelastning og tilbageslag)

• Indstilling af smigvinkel

- løsn den trebenede knap W - sving savhovedet til venstre, indtil indikatoren for smigvinklen X peger i den ønskede smigvinkel - det justerbare smigendestop AA (45°) kan bruges til at stoppe ved 45° eller kan fortsætte indtil 48°

- hold savhovedet i denne position og stram knappen W - for at smigskære til højre skal du først vippe savhovedet let mod venstre, drej højre smigskæringsudløserhåndtag AB (cirka 60°), og drej derefter savhovedet til den ønskede smigskæringsvinkel

- hvis du drejer savhovedet tilbage til venstre, vil højre smigskæringsudløserhåndtag AB blive nulstillet automatisk til et 0° endestop; dette kan forhindres ved at dreje knappen til ca. 90° i stedet for 60°

- sammensatte snit kræver både indstilling af geringsvinkel og indstilling af smigvinkel ! betjen ikke saven i visse gerings- og smigskæringskombinationer, der kan resultere i interferens mellem savens glidende og stationære dele eller mellem de glidende dele og arbejdsemnet – for at save skal du fjerne skydestyret, skydestyrets låseknap og arbejdsemnets tilspændningsknap efter behov. ! test altid først på et stykke kasseret materiale

• Justering af skydestyr

- løsgør knappen V, så styrene kan skydes frem og tilbage U - løsgør knappen V, så styrene kan fjernes eller monteres - stram knappen V for at sikre den ønskede position ! sørg for at skydestyrene sikres grundigt, før værktøjet betjenes ! ved nogle gerings- og smigskæringskombinationer kan det også være nødvendigt at fjerne knappen

- for præcis savning langs den ønskede savelinjen markeret på arbejdsemnet - tænd/sluk laserlinje ved at trykke afbryderen AD ! før du starter på et arbejde, skal du kontrollere, at den laserlinje står på linje med den aktuelle skærelinje, ved at lave et prøvesnit på et stykke aaldsmateriale

• Savning uden skubbende bevægelse (små arbejdsemner) - løsgør låseknappen AH, hvis den er stram - skub savhovedet hen til stoppet i retning mod styret S og stram låseknappen AH igen ! hvis mekanismen ikke låses, kan det få klingen til pludselig at vandre op over arbejdsemnet og arbejde sig hen mod dig - indstil værktøj til arbejdsposition ! sørg for, at arbejdsemnet sidder, så der udøves tryk mod savbordet og styret S - tænd for værktøjet ved at frigøre låsen AJ og trække i hovedkontakten AI ! dine arme må ikke være krydset, når savhovedet betjenes

- sav gennem arbejdsemnet med jævne fremryk ! værktøjet skal køre med max. hastighed inden savklingen berørerarbejdsemnet55 - sørg for, at kurvede og runde arbejdsemner er særligt sikrede mod at smutte

- i skærelinjen må der ikke være mellemrum mellem arbejdsemnet og styret eller savbordet - om nødvendigt skal der laves et ekstrastyr, og hullerne i skydestyret skal bruges til at fastgøre ekstrastyret

! ekstrastyret kan kun bruges ved smigskæringsposition 0°

kan bruges som reference ved arbejde med gulvlister

• Læg altid den pæneste side af arbejdsemnet nedad for at minimere splitning

• Brug kun skarpe savklinger af den korrekte type - kvaliteten af snittet forøges med antallet af tænder - hårdmetalsavklinger holder skæret op til 30 gange længere end alm. klinger VEDLIGEHOLDELSE/SERVICE

• Hold altid værktøj og ledning ren (særligt udluftningsrillerne på motorhusets bagende)

• Kontroller regelmæssigt for at sikre, at underskærmen fungerer korrekt. Rengør underskærmen for ophobet savsmuld med en fugtig klud. - træk stikket ud før rensning - løft underskærmen til helt åben position, og slip den; hvis den ikke lukkes straks og helt, skal den kontrolleres på et SKIL-center, hvor udføres eftersalgsservice af elværktøj

• Rengør savklingen straks efter brug (specielt for harpiks og lim) - savklingen bliver meget varm under brug, rør ikke ved den, før den er kølet af

• Rengør laserlyset AC med en blød børste efter hver brug for at bevare en god synlighed af laserlinjen (pas på, at du ikke kommer til at ændre laserens indstilling)

• Skulle elværktøjet trods omhyggelig fabrikation og kontrol skulle holde op med at fungere, skal reparationen udføres af et autoriseret serviceværksted for SKIL-elektroværktøj - send det ikke adskilte værktøj sammen med et købsbevis til forhandleren eller nærmeste SKIL- serviceværksted (adresser og reservedelstegning af værktøjet ndes på www.skil.com)

• Husk, at beskadigelse som følge af overbelastning eller forkert håndtering af værktøjet ikke er omfattet af garantien (se www.skil.com vedrørende SKIL- garantibetingelserne, eller spørg din forhandler) MILJØ

• Elværktøj, batterier, tilbehør og emballage må ikke bortskaes som almindeligt aald (kun for EU-lande) - i henhold til det europæiske direktiv 2012/19/EF om bortskaelse af elektriske og elektroniske produkter og gældende national lovgivning, skal brugt elværktøj indsamles separat og bortskaes på en måde, der skåner miljøet mest muligt - symbolet

erindrer dig om dette, når udskiftning er nødvendig STØJ

• Målt i overensstemmelse med EN 62841 er lyddtryksniveauet for dette værktøj på 100,0 dB (A) og lydeektniveauet på 109,5 dB (A) (med en usikkerhed K = 3 dB) - stram skruen for dækselplade AQ

• Udskiftning af bordindsats AT

Udskift en defekt eller slidt bordindsats som følger: ! træk stikket ud af kontakten - tag stiftnøglen AN ud af opbevaringspladsen AO - fjern alle 6 skruer som illustreret - fjern den gamle bordindsats ved først at løfte den foran og derefter ved at trække den helt ud - anbring en ny bordindsats ! stram alle 6 skruer

! træk stikket ud af kontakten - drej savbordet til geringsposition 0° og lås på plads - sving savhovedet til 0° smigskæringsposition - sænk savhovedet og lås på plads - kontroller, at der er en vinkel på 90° mellem savklinge og bord med en vinkel - hvis det er nødvendigt justeres 90° bladindstilling som følger:

1. løsn den trebenede knap W

2. juster skruen Y med en 4 mm stiftnøgle (ikke

4. nulstil smigskæringsindikator til 0°

! træk stikket ud af kontakten - drej savbordet til geringsposition 0° og lås på plads - løsn den trebenede knap W - indstil det justerbare smigendestop AA til 45°

- kontroller, at smigindikator X er på afmærkningen 45° - hvis det er nødvendigt justeres 45° bladindstilling som følger:

1. juster skruen Z med en bladnøgle 10 (ikke inkluderet

- gentag om nødvendigt for indstillingen 45° til højre - sænk savhovedet og lås på plads

! træk stikket ud af kontakten - drej savbordet til geringsposition 0° og lås på plads - sænk savhovedet og lås på plads - kontroller, at der er en vinkel på 90° mellem blad og styr S med en vinkel (sørg for, at vinklen rører ved selve savklingen og ikke dens tænder) - hvis det er nødvendigt justeres 90° styreindstilling som følger:

1. løsn 4 sekskantsskruer T

2. juster styr, indtil blad og styr har fuld kontakt med

- brug kabelklemmen AV for at forhindre, at strømledningen kommer i klemme mellem værktøjets bevægelige og stationære dele

• Støjemissionsniveauet er målt i henhold til den standardiserede test som anført i EN 62841, og det kan benyttes til at sammenligne to værktøjer med hinanden og til en foreløbig vurdering af støjeksponeringen, når værktøjet anvendes til de nævnte anvendelser - anvendes værktøjet til andre formål eller med andet eller dårligt vedligeholdt tilbehør, kan dette øge udsættelsesniveauet betydeligt - de tidsrum, hvor værktøjet er slukket, eller hvor det kører uden reelt at udføre noget arbejde, kan reducere udsættelsesniveauet betydeligt
