LIETOŠANAS INSTRUKCIJA 1320 AA SKIL

• So instrumentu ir paredzets lietot kā stacionaru darbmašinu kokmaterialu garenzāgēsanai un skērszāgēsanai, veidojot tajos taisnos zāgējumus, kā ari

slipos zagejumus (horizontala zagejuma lenki no -50^ lidz +50^ ka ar slipie zagejumi ar lenki no -48^ lidz +45^ aririespejami)

• Izlasiet un saglabajiet so pamacibu ②
• Sis darbariks nav paredzets profesionalai lietošanai
• Izmantojiet instrumentu tikai, kad tas ir pareizi un pilnibā samontëts (nemiet vērā, ka Skil nevar but atbildīgs par instrumenta bojājumiem un/vai personiigiem savainojumiem, kas radusies nepareizas instrumenta montāžas rezultātā)

TEHNISKIE PARAMETRI ①

INSTRUMENTA ELEMENTI

A Apaksejais aizsargs
B Slédža rokturis
C Fiksejosa tapa transporteisanai
D Augšejais aizsargs
E Transportesanas rokturis
F Atveres uzstadisanai
G Atbalsta pamatne
H Puteklu maiss
J Puteklu izvadatvere
K Pagarinajuma stieni
L Skruves pagarinajuma stienu fiksesanai
M Spailes detalias fikseshanai
N Atbalsta atvere
P Skruve spaiges nostiprinasanai
Q Skruve spailes noregulešanai
R Piestiprināsanas svira
S Vadotne
T Seestura skruves vadotnes noregulešanai (4x)
U Bidamā vadotne
V Bidamās vadotnes piestiprināsanas poga
W Fiksejooss uzgrieznis (slipuma lenkim)
X Slipuma lenka indicators
Y Skrve slipuma lenka noregulësani (labā puse)
Z Skruve slipuma lenka noregulešanai (kreisa puse)
AA Reguljama gala atdure
AB Labas puses slipuma lenka atlaisanas svira
AC Lazera gaisma
AD Lazera ieslegsanas/izslegsanas sledzis
AE Fiksejošais rokturis (zagejumiem lenki)
AF Zagesanas ripas spruda atlaisanas svira
AG Zagejuma lenka indikators
AH Bidna fiksejoša skrūve
AI leslegsanas/izslegsanas sledzis
AJ Drošības svira
AK Zageshanas dziluma ierobezotajs
AL Dziluma atdure
AM Dziluma atdures uzgrieznis
AN Seestura stienatslega
AO Nodalijums seestura stienatslegas glabasanai
AP Darbvarpstas fiksacijas poga
AQ Parsedzosas plaksnes skruve
AR Zaga asmens stiprinoša skruve
AS Paplaksne
AT Galdastarplika
AU Puteklu novaditājs
AV Vada skava

DROŠIBA

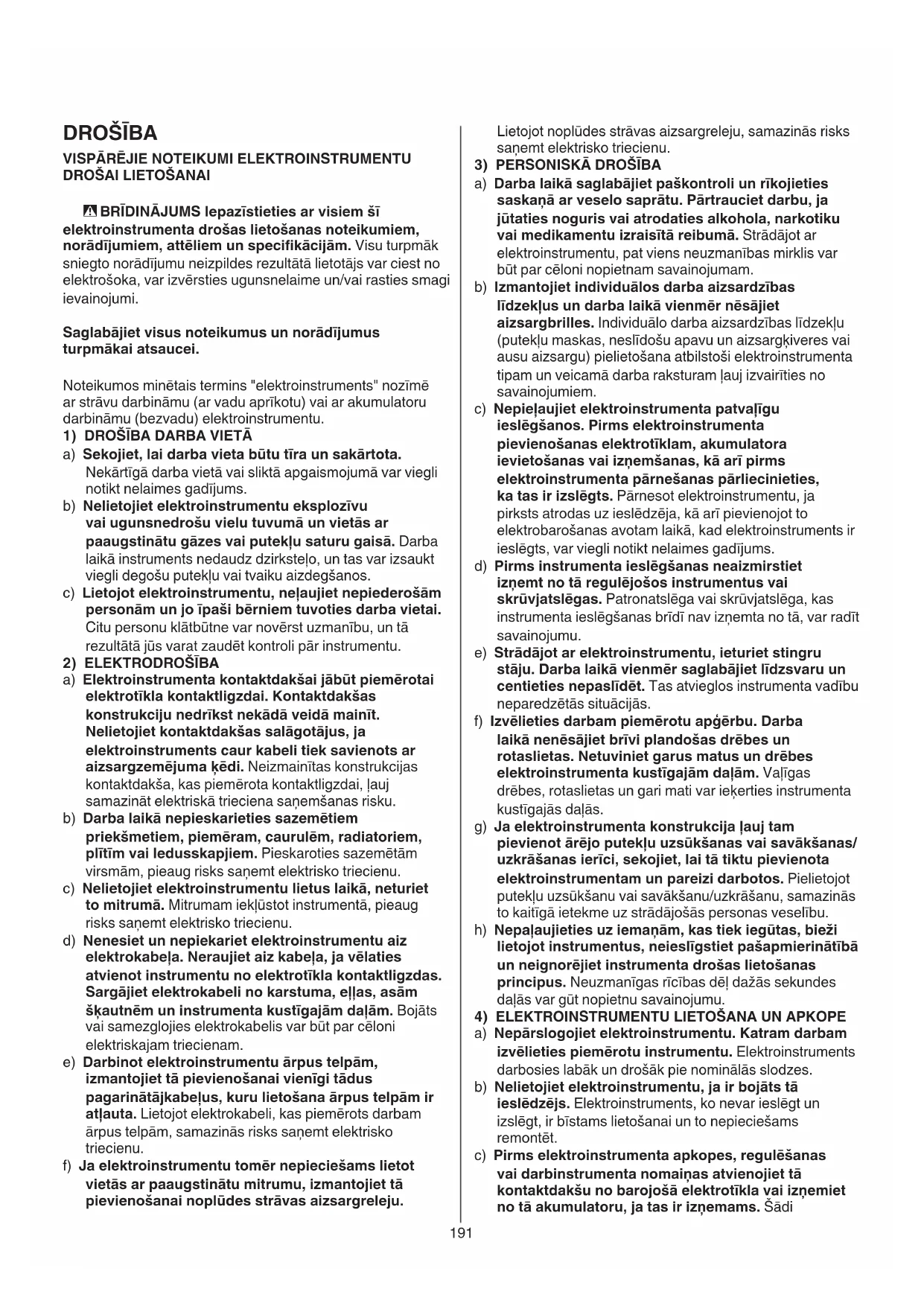

VISPAREJIE NOTEIKUMI ELEKTROINSTRUMENTU DROSAI LIETOSANAI

BRIDINA JUMS lepazistieties ar visiem ši elektrinstrumenta drošas lietosanas noteikumiem, noradijumiem, atteliem un specifikacijam. Visu turpmak sniegto noradijumu neizpildes rezultata lietotajs var ciest no elektrósoka, var izversties ugunsnelaime un/vasrasties smagi ivainojumi.

Saglabajiet visus noteikumus un noradijumus turpmakai atsaucei.

Noteikumos minetais terms "electroinstruments" nozime ar stravu darbinamu (ar vadu aprikotu) vai ar akumulatoru darbinamu (bezvadu) electroinstrumentu.

1) DROŠIBA DARBA VIETÁ

2) ELEKTRODROŠIBA

a) Sekojiet, lai darba vieta bute tira un sakartota. Nekartiga darba vieta vai slikta apgaismojumavar viegli notikt nelaimes gadijums.
b) Nelietojiet elektroinstrumentu eksplozivu vai ugunsnedrošu vielu tuvumā un vietās ar paaugstinatu gazes vai puteklù saturu gaisa. Darba laikā instruments nedaudz dzirkstelo, un tas var izsaukt viegli degošu puteklù vai tvaiku aizdegsanos.
c) Lietojot elektroinstrumentu, neiaujiet nepiederosam personam un jo ipaşi berniem tuvoties darba vietai. Citu personu klatabutne var noverst uzmanibu, un ta rezultata jus varat zaudet kontrlipar instrumentu.
a) Elektroinstrumenta kontaktdakšai jabut piemērotai elektrotikla kontaktligzdai. Kontaktdakšas konstrukciju nedriKristnekādāveidāmainit. Nelietojiet kontaktdakšas salagotajus, ja elektroinstruments caur kabeli tiek savienots ar aizsargzemëjuma kedi. Neizminalitas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, lauj samazinat elektriskā trieciena sanemşanas risku.
b) Darba laika nepieskarieties sazemetiem prieksmetiem, piemeram, caurulem, radiatoriem, plitim vai ledusskapjiem. Pieskaroties sazemetam virsmam, pieaug risks sanemt elektrisko trieciju.
c) Neliotojiet elektrinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam ieklustot instrumenta, pieaug risks sanemt elektrisko triecenu.
d) Nenesiet un nepiekariet elektroinstrumentu aiz elektrokabela. Nerauijiet aiz kabela, ja velaties atvienot instrumentu no elektrotikla kontaktligzdas. Sargajiet elektrokabeli no karstuma, ellas, asam skautnem un instrumenta kustigajam dalam. Bojats vai samezglojies elektrokabelis var but par celoni elektriskajam triecienam.
e) Darbinot elektroinstrumentu arpus telpam, izmantojiet ta pievienosanai vienigi tadus pagarinatajkabelus, kuru lietosana arpus telpam in atlauta. Lietojot elektrokabeli, kas piemerocts darbam arpus telpam, samazinas risks sanemt elektrisko triecenu.
f) Ja elektroinstrumentu tomer nepiecesams lietot vietas ar paaugstinatu mitrumu, izmantojiet ta pievienošanai noplüdes strvas aizsargreleju.

Lietojot nopūdues strāvas aizsargreleju, samazinās risks sanemt elektrisko triecenu.

3) PERSONISKA DROŠIBA

a) Darba laika saglabajiet paskontroli un rikojieties saskaña ar veselo sapratu. Partrauciet darbu, ja jutaties noguris vai atrodaties alkohola, narkotiku vai medikamentu izraisitā reibumā. Stradajot ar elektrinstrumentu, pat viens neuzmanibas mirklis var but par celoni nopietnam savainojumam.

b) Izmantojiet individuales darba aizsardzibas lidzeklus un darba laikā vienmēn āsājiet aizsargbrilles. Individualo darba aizsardzibas lidzekl (puteklu maskas, neslidosu apavu un aizsargkiveres vai ausu aizsargu) pielietošana atbilstoši elektrinstrumenta tipam un veicama darba raksturam lauj izvairities no savainojumiem.

c) Nepielaujiet elektroinstrumenta patvaligu ieslegsanos. Pirms elektroninstrumenta pievienoanas elektrotiklam, akumulatora ievietoanas vai iznemsanas, ka ari pirms elektroninstrumenta parnesanas parliecinieties, ka tas ir izslegt. Parnesot elektroninstrumentu, ja pirksts atrodas uz iesledzega, ka ari pievienojot to elektrarosanas avotam laika, kad elektroninstruments ir iesegt, var viegli notikt nelaimes gadijums.

d) Pirms instrumenta ieslegsanas neaizmirstiet iznemt no ta regulejosos instrumentus vai skruvjatslegas. Patronatslega vai skruvjatslega, kas instrumenta ieslegsanas brid nav iznemta no ta, var radit savainojumu.

e) Stradajot are elektroinstrumentu, ieturiet stingru staju. Darba laika vienmer saglabajiet lidzsvaru un centieties nepaslidet. Tas atvieglos instrumenta vadibun neparedzetasituacijas.

f) Izveliieties darbam piemeroitu apgerbu. Darba laika nenesajiet brivi plandoisas drebes un rotaslietas. Netuviniet garus matus un drebes elektroinstrumenta kustigajam dalam. Valigas drebes, rotaslietas un gari mati var iekerties instrumenta kustigajas dalas.

g) Ja elektroinstrumenta konstrukcija lauj tam pievienot arejo puteklu uzuksanas vai savaksanas/ uzkrasanas ierici, sekojiet, lai t tiktu pievienta elektroinstrumentam un pareizi darbotos. Pielietojot puteklu uzuksanu vai savaksanu/uzkrasanu, samazinas to kaitiga ietekme uz stradajosas personas veselibu.

h) Nepalaujieties uz iemanam, kas tiek iegutas, biezi lietojot instrumentus, neiesligstiet paśapmierinātība un neignorejiet instrumenta drošas lietošanas principus. Neuzmanīgas rìcibas del džās sekundes dalās var gūt nopietnu savainojumu.

• Instrumentu izmantojiet tikai kokmaterialu zageshanai
  Vienmér parliecinieties, ka spriegums, kas uzradits uz instrumenta markejuma plaksnites, atbilst padeves spriegumam elektrotikla
• Nestaviet uz instrumenta vai tā statīva Instrumentam saskiebjoties vai nejauši pieskaroties zāgēsanas rikam, var gut smagus savainojumus. Neuzglabajiet materialus uz instrumenta vai tā tuvumā tādā veidā, lai to aizsniegsanai butu jakapj uz instrumenta vai tā statīva.
• Pirms instrumenta regulësanas vai piederum numoinas atvienojiet to no barojsa elektrotikla
• Pirms lenkzaga parvietoanas vienm er atvienojiet spraudni no elektribas avota Atvienojiet, nolaidiet zemak galvas bloku unnofiksejiet to pozicijia, izmantojiet parnesasaanas rokturi un vienu no zaqa pamatne esosajiem ierobojumiem.
• Neatstajiet instrumentu bez uzraudzibas, pirms ta darbiba pilniba beigusies
  Zagejot neregularas formas sagataves, planojiet darbu tā, lātās neizkustetos un nepiespiestos asmenim, tadējādi tiekot izrautas no jusu rokām
• So instrumentu nedrikst izmantot personas, kas jaunakas par 16 gadiem
• Sis ripzāgīs nav paredzētīs mitru priekšmetu zāgēsanai

STRADAJOT ARPUS TELPAM

• Ja instrumentu tiek izmantots arpus telpam, pievienojiet to elektriskajam spriegumam izmantojot nopludes strvas releju - partrauceju, kas nostrada, ja strava instrumenta aizsargzemejuma kede parsniedz 30mA ; arpus telpam izmantojiet tikai sadai lietoisanai paredzetus elektrtokila pagarinatajkabelus, kuri ir apgadati ar udensdrosu kontaktligzdu

PIRMS DARBA UZSAKŠANAS

Lietojiet pilnigi attitus un drosus pagarinatajkabelus, kas paredzeti 16 A stravai
Darba laikā uzvelciet aizsargbrilles, ausu aizsargus, un aizsargcimdus
- Materiaíla (pieméram, svnu saturações KRAS, dázu koka Škirnu, mineralú un metálá) putekli var but kaitigi (saskare ar putekliem vai to ieelpošana var izraisit alergiskas reakcijas un/vai elpošanas celu saslimšanas operatoram vai klatesosajiem); izmantojiet puteklu masku un puteklsucéju, ja to iespejams pievienot
- Dazu veidu puteklir klasificeti ka kancerogeni (piemeram, ozola vai dizskabarza putekl),jo ipasipavienojumarokksneskondicioneesaniaspiedevam;izmantojiet puteklu masku un puteklsuceju,ja toiespejams pievienot
- leverojiet ar puteklu savaksanu saistitos nacionalos noteikumus, kas attecas uz apstradajamajiem materialiem
- Neapstradajet materialus, kas satur azbestu (azbestam piemit kancerogenas ipašibas)
- Nelietojiet ripzagi, ja uz ta nav nostiprinati visi paredzetie asmens aizsargi
- Pirms katras lietosanas reizes parbaudiet vai aizsargs in atbilsto iazverts
- Nedarbiniet zāgi, ja aizsargs brīvi nekustas un momentāni neaizveras
- Nekad nesastipriniet vai nesavienojiet aizsargu atverta stavokli
- Nekad nelietojiet instrumentu bez galsa starplikas; nomainiet bojatu vai nodilusu galda starpliku
- Pirms zagëesanas nodrošiniet, lai zagëjuma trase no abam zagëjamā priekšmeta pusem tiktu atbrivota no jebkāda veida škērsliem
- Izvairieties no instrumenta bojajumiem, ko var radit apstradajamaja prieksmeta esosas skruves, naglas vai citi lidzigi objekti; pirms darba uzsaksanas atbrivojet apstradajamo materialu no sadiem prieksmetriem

PIEDERUMI

• Neiestipriniet ripzagī slipeşanas vai griesanas diskus an so instrumentu
• SKIL garante instrumenta nevainojamu daribbu tikai tad, ja tiek lietoti pareizi izveleti papildpiederumi, kas iegadati pie SKIL oficialā izplatītāja
• Uzstadot/izmantojot citu firmu papildpiederumus, ieverojiet to ražotāju sniegtās instrukcjjas
• Izmantojiet tikai zaga asmenus, kas atbilst sajā lietosanas pamacibā noteiktajiem parametriem, ir pārbauditi atbilstoši standarta EN 847-1 prasibām un attieci gigi marketi
• Lietojiet tikai tādus darbinstrumentus, kuru piēlaujamais darbības Ātrums ir vismaz tikpat liels, kā instrumenta maksimalais brīvgaitas Ātrums
• Neiestipriniet zāgī asmenus, kas izgatavoti no Ātrgriezejītērauda (HSS)
• Neizmantojiet ieplaisajus, deformetus vai neasus zaga asmenus
• Lietojiet tikai zaga asmenus ar atveres diametru, kas pielagojas instrumenta darbvarpstai bez speles; nekad nelietojiet paligpiederumus vai adapterus, lai pielagotu zaga asmenus ar lieaku atveri
• Sargajet darbinstrumentus no triecieniem, sitieniem un smervielam

DARBA LAIKA

Nemeginiet darbinstrumentam piemerot speku (piemerojiet viegli un nepartrauktu spiedenu, lai

izvairitos no asmens galu paskarsanas, vai, ja tiek griezta plastmasa, no plastmasas materiala kuansas)

• Neturiet pirkstus, rokas un plakstas rotejosa zaga asmens tuvumā
• Ja zaga asmens tiek bloketa, nekavejoties izsledziet instrumentu un atvienojiet elektribas vadu; tikai pec tam iznemiet iekilto zağmaterialiu
  Ja iestregst ripzaga asmens vai notiek jebkura cita mehaniska vai elektriska rakstura klume,nekavejoties izsledziet instrumentu un atvienojiet to no barojsa elekktrotikla
• Ja darba laikā tiek pārgriezts vai citādi mehāniski bojāts instrumenta elektrokabelis, nepieskarieties tam, bet nekavejoties atvienojiet elektrokabela kontaktdaksu no barojsa elektrotikla
• Nekad neizmantojiet instrumentu, ja bojats tā vads; tas jānomaina pret speciali sagatavotu kabeli, kas pieejams servisa uzneumā.

LAZERAIZSTAROJUMS

• Neversiet lazera staru citu personu vai majdzivnieku virziena un neskatieties tiesajā vai atstarotajā lazera stara (sāda rīcība var apžilbinat tuvuma esosās personas, izraisit nelaimes gadijumus vai pat bojā redzi)
• Ja lāzera starojums noklust acis, nekavejoties aizveriet tās un parvietrojiet galvu tā, lai tā atrastos ārpus lāzera stara
• Neveiciet nekadas izmainas ar lazera ierici
• Neskatieties lāzera starā (lāzera izstarojums)
• Nelietojiet nikadus palielinosos optiskos instrumentus (piemeram, palielinosos stiklus, teleskopus vai binoklus), lai verotu lazera staru
• Nedarbiniet instrumentu, ja darba vietas tuvumā atrodas viegli degoši škidrumi, gazes vais putekli
• Nedarbiniet instrumentu, ja tuvumā atrodas bērni
• Neaizvietojiet uzstadito lazeri ar cita tipa lazeri PEC DARBA PABEIGSANAS
• Pec instrumenta izslegsanas nebremzejiet rotejoso darbinstrumentu ar sanspiedenu
• Atgriezumus un Citation zagmateriala dalas nonemiet no zageesanas zonas tikai tad, kad visas kustigas detalias in piliniba apstajusas
• Darba gaita zaga asmens stipri sakarst; tapec nepieskarieties tam, pirms tas nav atdzisis
• Uzglabajiet instrumentu telpas sausa, augstu izvietota vietā, kur tas nav pieejams berniem

UZ INSTRUMENTA ATTELOTO SIMBOLU SKAIDROJUMS

② Pirms izstradajuma lietoanas izlaseta lietoanas pamacibu
③ Darba laika uzvelciet aizsargbrilles un ausu aizsargus
④ Bistamā zona! Rokas ievietot aizliegts. Sajāzonaneievietojiet plagkstas, pirkstus vai rokas.
⑤ Divkarśa izolacija (nav jalieto zemejuma vads)
Neizmetiet elektroiekartas un baterijas ar sadzives materialus atkritumu
⑦ Lazera starojums / Neskatieties lazera stara / 2. Klases lazera izstradajums

DARBS

Montaza

-piestipriniet transporte rokturi E, izmantojot 2 skruves un sesturu atslegu AN
-piestipriniet ripas fikseshanas pogu AE darbagalda prieksdala 10
-piestipriniet bidamo vadotni U (skatit Bidamas vadotnes(-nu) regulešana)

• Transportesanas/darba stavoklis

Lai atbrivotu instrumentu (darba stavoklis)

-ar vienu roku nospiediet uz leju rokturi B⑧, ar otru roku vienlaikus izvelkot fiksatoru C⑪a
-lenam virziet galvas bloku uz augsu

Lai nostriprinatu instrumentu (transportesanas stavoklis)

-pabidiet galvas bloku lidz galam vadotnes virziena S (ieverojiet aptuveni 5 cm attalumu) un pievelciet fiksejo so skruvi AH ① b
-iestatiet slipuma lenki uz 0^ (skatit Slipuma lenka iestatisana)
-iestatiet ripas lenki uz 45^ virziena pa kreisi vai pa labi (skatit Ripas lenka iestatisana)
- ar vienu roku nospiediet uz leju rokturi B, ar otru roku vienlaikus nospiezot fiksatoru C
-satiniet barosanas vadu
-instrumenta parnesasanai izmantojiet transporte rokturi E ⑧ ⑪ d
-vai ari instrumenta parnesasanai izmantojiet sanu rokturus 1e

! nekad neceliet instrumentu, turot to aiz galvena roktura vai barošanas vada

Instrumenta uzstadisana uz darba virsmas 12

! drošai ekspluatacijai instrumentu vienmér uzstadit uz lidzenas un stabilas darba virsmas (piemēram, uz skruvgalda)
-lietojiet 4 uzstadiisanas atveres F, lai instrumentu ar atbilstošam skruvēm pievienotu darba virsmai
- varat ari piestiprinat instrumentu pie darba virmas ar tirdzniecibā pieejamām skruvju spailēm
-lai padaritu instrumentu stabilaku, varat pieregulēt atbalsta kaju augstumu G
-vai arī instrumentu varat piestiprināt lenkzága statīvam

! izlasiet visus zaga stativa komplekta esosos bridinajumus un norades

• Puteklu/skaidu uzsuksanas ierie (13)

-piestipriniet puteklu maisu H/puteklu sueju, kā paradits attelā
-lai nodrošinātu optimalu puteklu uzukšanu, regulari iztukšojiet puteklu savacejmaisu
! darba laikā vadiet ripzāgi tā, lai putekl@sucēja caurule netraucētu apaksejā asmens aizsarga parvietošanos vai zagésanas procesu

Zaga galda pagarinajums 14

-lai atvienotu pagarinajuma stiŋus K, izmantojiet pogas L (abās instrumenta puseš)
-pagarinajuma stienu K garumu iespejams bezpakapju veidaregulet no minimala uz maksimalo

Prieksmeta nostiprinasana 15

! optimalai darba drošibai, vienmér stingri
nostipriniet zágmaterialiu ar komplektā esoso
regulējamo spaili
- nestradajiet ar prieksmietiem, kuri ir parak maza izmera, lai tos nostiprinatu
maksimalu prieksmetu izmeru noteiksanai, izmantojiet tabulu 6 ka uzzinu avotu
-nostipriniet sagataves spaili atbalsta atvere N, izmantojot pogu P (abas instrumenta puses)
-sagataves spailei ir divas gropes, lai to varetu viegli nofikset; viena planam sagatavem (lidz 5 cm) un viena lielakam sagatavem (biezakam par 5 cm)
-stingri spiediet zagmaterialu pret vadotni S
-atbrivojiet sviru R

-pielagojiet spaili sagatavei

-ar fiksanas spail stingri nostipriniet zagmaterialu R

! dažās ripas un slipuma kombinacijās vai atkarībā no sagataves lieluma sagataves spailes viṭa var but nepieciesāms izmantot komerciāli pieejamās skruvju spaies

Zagjuma lenku iestisana 17

-atlaidiet valigak fiksejo so rokturi AE

-pavelciet zagesanas ripas spruda atlaisanas svir AF

-pagrieziet zaga galdu pa kreisi vai pa labi un, izmantojot indicatoru, iestatiet velamo zagejuma lenki (no 0^ lidz 50^ ) AG

-atlaidiet sviru AF

• pievelciet fikseshanas rokturi AE (nepievelciet rokturi parak ciesi)

-lai atrun precizi iestatitu biezi izmantotos zagejuma lenkus (0^,15^,22,5^,31,6^,45^) ,zagesanas ripas spruda svira AF ar klikski tiek nofikseta attiecigas pozicijas; lai to nefiksetu, sviru AF var nofiks et atlaista stavokli ⑦b

Slipuma lenku iestatisana 18

-atbrvojiet trsstatnu uzgriezni W

-pabidiet zaga galvu pa kreisi, lidz slipuma lenka indikators X norada uz velamo slipuma lenki

-reguljamu slipuma gala atduri AA (45^) var izmantot, lai veiktu iestatijumu pie 45^ vai 48^ 18b

-turiet zaga galvu sada stavokli un pievelciet pogu W lai iestatitu slipumu pa labi, vispirms paceliet zaga galvu pa kreisi, pagrieziet labas puses slipuma atlaisanas pogu AB (aptuveni 60^ ,pec tam pabidiet zaga galvu lidz velamajam slipuma lenkim pa labi 18c -kad zaga galvu atbidat atpaka| pa kreisi, labas puses slipuma atlaisanas poga AB automatiski tiks atiestatita pie 0^ gala atdures; lai ta nenotiku, pagrieziet pogun nevis lidz 60^ , bet lidz aptuveni 90^ 18d

Kombinetiezagejumi 19

-kombinetiem zagejumiem nepiecesams gan zagjuma lenka iestatisana, gan slipuma lenka iestatisana

! neekspluataejiet zagi noteiktas ripas un slipuma kombinacijas, kad iespejams daribbas partraukums starp zaga bidajam un nikustigajam detalam vai starp bidajam detalam un sagatavi - lai veiktu zaegjumu, nonemiet bidaamo vadotni, bidaamas vadotnes fikseshanas pogu un darba spailes pogu, ka NOTEIKTS instrukcija.

! pirms darba vienmér veiciet apstrades meginajumu uz materiaíla atgriezuma

• Bidamo vadotnu regulesana 20

-atlaidiet valigak pogu V, lai sabiditu vadotni(-es) U

-atlaidiet pogu vēl vaīgāk V, lái nonemtu / piestiprinātu vadotni(-es)

-pievelciet pogu V, lai veiktu fikseshan vajadzigajstavokli

! parliecinieties, ka bida vadote pirms instrumenta eksplutacijas ir stingri piestiprinata

! noteiktās ripas un slipuma kombinacijās var but nepieciesams pogu nonemt

• Lazera linija ②

• kalpo, lai atvieglotu instrumenta vadisanu pa ieprieks iezimetu zagejuma liniju

-iesledziet/izsledziet lazera liniju nospiežot sledzi AD

! pirms darba uzaksanas pa rbaudiet lazera

linijas atbilstibu realajai zagejuma linijai,veicot izmeginajuma zagejumu ar atgriezumu

Zagesana bez bidiisanas kustibas (nelielas sagataves) -ja fiksjoša skruve AH ir pievilkta, atlaidiet to valigak

-bidiet zaga galvu vadotnes virziena lidz atdurei S un no jauna pievelciet fiksjo so skruvi AH

! nenofiksejot mehanismu, asmens var peksni nonakt uz sagataves virsmas un parvietoties jusu virziena

-iestatiet instrumentu darba stavokli

! parliecinieties, ka zágmateriaís ir stingri nostiprinats pret zága galdu un vadotni S

-iesledziet instrumentu, atbrivojot atblokešanas pogu AJ un Pavelkot galveno sledzi Al

! zaga galvasa eksplaatacijas laikanekrustojiet rokas

-zagjiet prieksmetu, vienmerigi virzoties

!kontaktejiet instrumenta asmeni ar zagejamo prieksmetu tikai pec tam, kad ta asmens griesanas atrums ir sasniedzis nominalo vertibu

-lai izslegtu instrumentu, atlaidiet sledzi Al

-nogaidiet, lidz zaga asmens ir pilniba apstajies, un tad lenam pavirziet zaga galvu uz augsu

Zageshana ar plustosukustibu (platas sagataves)

! nemiet vērā, ka šī metode, kas aprakstīta zemāk, ir vienīgā metode, kas ir drosa

-nevelciet zagi cauri sagatavei

-ja fiksejosa skruve AH ir pieviktka, atlaidiet to valigak

! parliecinieties, ka zagmaterialis ir stingrirnostiprinats pret zaga galdu un vadotni S

-atvelciet zaga galvu no vadotnes S tik talu, lai zaga.
asmens atrastos sagataves prieksa 24

-iesledziet instrumentu, atbrivojot atblokešanas pogu 22 un Pavelkot galveno sledzi

! zaga galvasa eksplaatacijas laikanekrustojiet rokas

-bidiet zaga galvu vadotnes virziena S un vienmeregi
zagjet sagatavi 24

!kontaktejiet instrumenta asmeni ar zagejamo prieksmetu tikai pec tam, kad ta asmens griesanas atrums ir sasniedzis nominalo vertibu

! ja apaksejais aizsargs automatiski neatveras, kas noteiktos apstaklos ir iespejams (piemeram, ja sagatave aiznem gandriz maksimalo ietilpibu), jus aizsargu varat nonemt ar roku ② b

-lai izslegtu instrumentu, atlaidiet sledzi Al

-nogaidiet, lidz zaga asmens ir pilnibā apstajies, un tad lenam pavirziet zaga galvu uz augsu

Zageshanas gropes 25

-iestatiet velamo dzilumu, izmantojot dziluma atduri AK un nofiksejiet to, izmantojot pievilksanas uzgriezni AM

-lai visā gropes garumā tiktu nodrošinās vienmérīgs dzilums, starp sagatavi un vadotni jaievieto koka starplika

! nodrošiniet, lai zága asmens neiesprust sagatavē

! pirms darba vienmér veiciet apstrades meginajumu uz materiaíla atgriezuma

Zagaasmensnomaina 26

! atvienojiet instrumentu no elektrotikla

-iznemiet sestura stienatslegu AN no ripzaga nodalijuma AO

-turiet aizsargu A atverta stavokli

-atlaidiet valigak parsega plaksnes skruvi AQ (neatskruvejiet skruvi pilniba) 26a

-lidz galam pagrieziet aizsargu A atpakal 2b
-nospiediet darbvarpstas blokeesanas pogu AP un turiet
to, kam er izskruvejiet asmena skruvi, AR pagriezot
sestura stienatslegu AN PULKSTENRADITAJU
VIRZIENA (= taj pa sa virziena, ka to norada uz zaga
asmens attelota bultina)

! darbvarpstas fiksejo so pogu AP drikst nospiestikai tad, kad instruments atroidas miera stavokli-atlaidiet fiksejo so pogu AP

-nonemiet uzgriezni AS un zaga asmeni

! nomainiet zaga asmeni, sekojot, lai zaga asmens zobu versums un uz zaga asmens attelotas bultas virziens sakristu ar bultas virzenu, kas attelota uz aizsarga A

-novietojet paplaksni AS uz zaga asmens ⑥ c
-nospiediet varpstas fiksejo so pogu AP un, turot to, ar
sessturu atslegu AN pievelciet asmens skruvi PRETEJI
PULKSTENA RADITAJA GRIESANAS VIRZIENAM
par 1/8 apgriezienu papildus ar rokam pievilktajam
spekam (sadi tiek nodrosinata zaga asmens slideşana
parmeregas pretestibas gadijumā, tadjadi samazinot
motora parslodzi un zaga atsitenu)
- pievelciet parsedzoša plaksnes skruvi AQ

• Galda starplikas nomaina AT ②6
  • Nomainiet bojato vai nodilušo galda starpliku šādā secībā:

! atvienojiet instrumentu no elektrotikla -iznemiet sesstura stienatslegu AN no ripzaga nodalijuma AO

-izskruvejiet visas 6 skruves, kā paradīts attelā
-iznemiet esoso galda starpliku, vispirms pacelot to no
priekspuses un pēc tam pilnībā izvelkot to āra
-ievietojiet jauno galda starpliku

! stingri pievelciet visas 6 skruves

90° Asmena izlidzināsanas pārbaudīsana/noregulešana

! atvienojiet instrumentu no elektrotikla

-pagrieziet zaga galdu ripas 0^ lenka stavokli un nofiksejiet to

-pabidiet zaga galvu 0^ slipuma stavokli

-nolaidiet zaga galvu zemak unnofiksejiet to

-ar sturena palidzibu parbaudiet 90^ zaga asmens perpendicularikulariti pret galdu

-ja nepiecesams, noregulejiet 90^ asmens izlidzinaesanu sada veida:

1. atbrivojiet trissatnu uzgriezni W

2. noreguljiet skruvi Y, izmantojot 4 mm sesttur

(standarta komplekta nav ieklauta) atslegu 28b

1. atkartoti parbaudiet ar stureni

2. atiestatiet slipuma indicatoru uz 0^ c

45^ Asmena izlidzinaesanas pbaraudi/noregule'sana 29

! atvienojiet instrumentu no elektrotikla

-pagrieziet zaga galduripas 0^ lenka stavoklun nofiksejiet to

-atbrivojiet trsstatnu uzgriezni W

-iestatietreguljamo slipuma gala atduri AA uz 45^29 b

-pabidiet zaga galvu pa kreisi

-ar zagejuma sturena palidzibu parbaudiet 45^ lenki starp zaga asmeni un galu 29a

-parbaudiet, vai slipuma indicators X atrodas uz 45^ atzimes

-ja nepiecesams, noregulejiet 45^ asmens izlidzinaesanu sada veida:

1. noregulejiet skruvi Z ar 10. izmera asmens atslegu (standarta komplekta nav ieklauta)
2. atkartoti parbaudiet ar zagejuma stureni ja nepiecesams, atkartojiet minetas darbibas 45^ iestatijuma veiksanai pa labi
   -nolaidietzaga galvu zemak unnofiksejiet to

90° Vadotnes izfdzināsanas pārbaudīsana/noregulēsana

! atvienojiet instrumentu no elektrotikla

-pagrieziet zaga galdu ripas 0^ lenka stavokli un nofiksejiet to
-nolaidiet zaga galvu zemak unnofiksejiet to
-parbaudiet zaga asmens perpendicularitatipret vadotni S izmantojot stureni (parliecinieties, ka sturenissaskaras ar zaga asmens korpusu, bet ne ar ta zobiem)
-ja nepiecesams, noregulejiet 90^ vadotnes izlidzinasanu sada veida:

1. atskruvejiet 4 sestura skruves T
2. noregulejiet vadotni lidz zaga asmens un vadotne pilnibā saskaras ar stureni
3. pievelciet 4 sesstura skruves T
4. atiestatiet zagejuma lenka indikatoru uz 0^ 30c

Vada skava ③

-lai barosanas vads netiktu iespiests starp instrumenta kustigajam un nekustigajam detalam, izmantojiet vada spaili AV

PRAKTISKI PADOMI

• Ipaşi zăgmateriali

-vienmér novietojiet uz atbalsta gara zagmaterialiabrivos galus
-parliecinieties, ka izliekti vai apali zagmateriali ir ipasi drosi nostiprinati, lai izvairitos no izslideesan 33
- pie griezuma linijas nedrikst but atstarpe starp
zagmaterialu un vadotni vai zaga galdu
-ja nepiecesams, izveidojiet papildu vadotni; bida mas vadotnes caurumi jazmanto, lai piestiprinatu papildu vadotni 34

! papildu vadotni var izmantot tikai 0^ slipuma

• Stradajot ar gridistem, attelu 35 var lietot uzzinai
  Lai noverstu zagejama prieksmeta virmas plaisaisanu, to ieteicams novietot ta, lai prieksmeta dekorativa puse (virspuse) butu versta lejup
• Lietojiet tikai asus zaga asmenus, kuru tips atbilst zagejama materiai ipasibam un apstrades veidam -zagjuma kvaliti iespejams uzlabot, lietojot zaga asmeni ar palielinatu zobu skaitu
  -zaga asmeni ar cielmetala zobiem saglaba darbam nepiecesamo asumu lidz 30 reizem ilgak, neka parastapia zaga asmeni

• Pec ripzaga lietoanas nekavejoties attiriet tā asmeni (ipasi no svekiem un limes paliekam) -darba gaita zaga asmens stipri sakarst; tapec nepieskarieties tam, pirms tas nav atdzisis
• Pec katras lietosanas reizes ar mikstu suku notiriet lazera lecu AC, lai nodrosinatu labu lazera linijas redzamibu (nemainiet lazera iestatijumu)
  Ja, neraugoties uz augsto izgatavošanas kvaliti un rupigo pecražošanas parbaudi, instruments tomer sabojajas, tas janogadā remontam firmas SKIL pilnvarotā elektroinstrumentu remonta darbnica - nogadajiet instrumentu neizjauktā veidā kopā ar iegades dokumentiem tuvakajā tirdzniečibas vietā val firmas SKIL pilnvarotā peciegades apkalpošanas un remonta iestāde (adreses un instrumenta apkalpošanas shema ir sniegta interneta vietne www.skil.com)
• leverojiet, ka garantija neietilpst parslodzes vai nepareizas instrumenta eksplaatacijas izraisitie bojajumi (SKIL garantijas noteikumus skatiet www.skil.com vai versieten pie izplatitaja)

APKÄRTÉJAS VIDES AIZSARDZīBA

• Neizmetiet elektrioiekartas, baterijas, piederumus un iesainojuma materiulus sadzives atkritumos (tikai ES valstim) -saskaanar Eiropas Savienibas direktivu 2012/19/ ES par nolietotajam elektriskajam un elektroniskajam iekartam un tās atspogulojumiem nacionalajā likumdośana, nolietotās elektrioiekartas ir j—asvac, jaizjauc un janogadā otrreizejai párstradei apkartējai videi nekaitīgā veidā -IPAss symbols ⑥ atgadina par nepieciesamibu izstradajumus utilizē videi nekaitīgā veidā

TROKSNIS

• Merot saskaña ar EN 62841, šī instrumenta skanas spiediena limenis ir 100,0 dB(A), bet skanas jaudas limenis 109,5 dB(A) (mainigums K = 3 dB)
• Troksna emisijas limenis ir izmerits saskaar standartizetu parbaudi, kas dota EN 62841; to var izmantot, lai savstarpeji salidzinatu instrumentus un lai veiktu sakotnejo troksna iedarbibas novertejumu, izmantojot instrumentu minetajiem pielietojuma veidiem -instrumenta izmantošana citiem merkiem vai ar citiem vai nepietiekami koptiem piederumiem var ieverojami palielinat kopejo vibracijas iedarbibas pakapi -laika periodi, kad instruments ir izslegts vai arir ieslegts, tacute darbs ar to nenotiek, var ieverojami samazinat kopejo vibracijas iedarbibas pakapi

LT

Slankusiskersavimo pjuklas 1320 IVADAS
