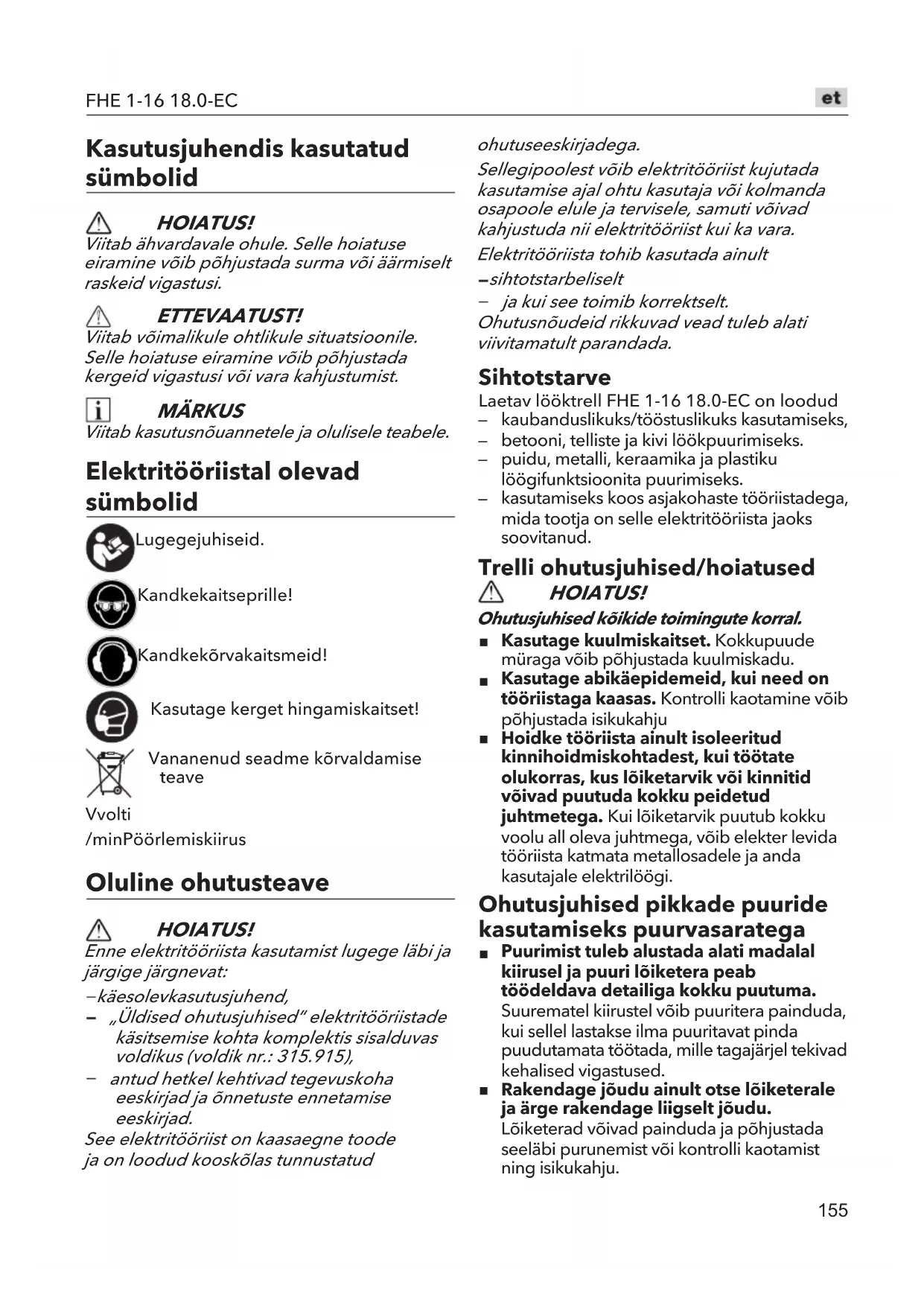

Kasutusjuhendis kasutatud sümbolid HOIATUS! Viitab ähvardavale ohule. Selle hoiatuse eiramine võib põhjustada surma või äärmiselt raskeid vigastusi. ETTEVAATUST! Viitab võimalikule ohtlikule situatsioonile. Selle hoiatuse eiramine võib põhjustada kergeid vigastusi või vara kahjustumist. MÄRKUS Viitab kasutusnõuannetele ja olulisele teabele. Elektritööriistal olevad sümbolid Lugege juhiseid. Kandke kaitseprille! Kandke kõrvakaitsmeid! Kasutage kerget hingamiskaitset! Vananenud seadme kõrvaldamise teave V volti /min Pöörlemiskiirus Oluline ohutusteave HOIATUS! Enne elektritööriista kasutamist lugege läbi ja järgige järgnevat: käesolev kasutusjuhend, „Üldised ohutusjuhised“ elektritööriistade käsitsemise kohta komplektis sisalduvas voldikus (voldik nr.: 315.915), antud hetkel kehtivad tegevuskoha eeskirjad ja õnnetuste ennetamise eeskirjad. See elektritööriist on kaasaegne toode ja on loodud kooskõlas tunnustatud ohutuseeskirjadega. Sellegipoolest võib elektritööriist kujutada kasutamise ajal ohtu kasutaja või kolmanda osapoole elule ja tervisele, samuti võivad kahjustuda nii elektritööriist kui ka vara. Elektritööriista tohib kasutada ainult sihtotstarbeliselt ja kui see toimib korrektselt. Ohutusnõudeid rikkuvad vead tuleb alati viivitamatult parandada. Sihtotstarve Laetav lööktrell FHE 1-16 18.0-EC on loodud

kaubanduslikuks/tööstuslikuks kasutamiseks,

betooni, telliste ja kivi löökpuurimiseks.

puidu, metalli, keraamika ja plastiku löögifunktsioonita puurimiseks.

kasutamiseks koos asjakohaste tööriistadega, mida tootja on selle elektritööriista jaoks soovitanud. Trelli ohutusjuhised/hoiatused HOIATUS! Ohutusjuhised kõikide toimingute korral.

Kasutage kuulmiskaitset. Kokkupuude müraga võib põhjustada kuulmiskadu.

Kasutage abikäepidemeid, kui need on tööriistaga kaasas. Kontrolli kaotamine võib põhjustada isikukahju

Hoidke tööriista ainult isoleeritud kinnihoidmiskohtadest, kui töötate olukorras, kus lõiketarvik või kinnitid võivad puutuda kokku peidetud juhtmetega. Kui lõiketarvik puutub kokku voolu all oleva juhtmega, võib elekter levida tööriista katmata metallosadele ja anda kasutajale elektrilöögi. Ohutusjuhised pikkade puuride kasutamiseks puurvasaratega

Puurimist tuleb alustada alati madalal kiirusel ja puuri lõiketera peab töödeldava detailiga kokku puutuma. Suurematel kiirustel võib puuritera painduda, kui sellel lastakse ilma puuritavat pinda puudutamata töötada, mille tagajärjel tekivad kehalised vigastused.

Rakendage jõudu ainult otse lõiketerale ja ärge rakendage liigselt jõudu. Lõiketerad võivad painduda ja põhjustada seeläbi purunemist või kontrolli kaotamist ning isikukahju.156

Täiendavad ohutusreeglid

Kinnitage töödeldav detail. Pingutusvahendid või kruustangid hoiavad toorikut paremini ja turvalisemalt kui käes hoidmine.

Ärge puurige, kinnitage midagi ega murdke sisse olemasolevatesse seintesse või muudesse pimealadesse, kus võib olla elektrijuhtmeid. Kui see olukord on vältimatu, ühendage lahti kõik seda töökohta toitvad kaitsmed või kaitselülitid.

Valige selline asend, et te ei jääks tööriista või külgmise käepideme ja seinte või postide vahele. Kui puuritera peaks töö käigus kinni kiiluma või kinni jääma, võib tööriista reaktsioonimoment teie kätt või jalga vigastada.

Kasutage peidetud elektrijuhtmete leidmiseks sobivaid tuvastusseadmeid või pidage nõu oma elektriettevõttega. Kokkupuude elektrijuhtmetega võib kaasa tuua tulekahju ja/või elektrilöögi. Kahjustatud gaasitoru võib põhjustada plahvatuse. Veetorusse lõikamine võib põhjustada varalist kahju või elektrilööki.

Töötamise ajal hoidke elektritööriista kindlalt kahe käega ja veenduge, et seisate kindlal pinnal. Elektritööriista kindlaks juhtimiseks kasutage mõlemat kätt.

Kasutage ainult SDS-plus tööriistahoidikuga tööriistu. Tõmmake tööriista, et kontrollida, kas see on korralikult lukustatud.

Tolm, mis eraldub materjalidest nagu pliivärvid, mõned puidutüübid, kivimid ja metall, võivad olla ohtlikud nii operaatorile kui läheduses viibivatele inimestele. Sellise tolmu sissehingamine või puudutamine võib kutsuda esile hingamisteede haigusi ja/või allergilisi reaktsioone.

Veenduge, et töökoht on hästi ventileeritud.

Võimalusel kasutage välist tolmueraldusseadet.

Soovitame kanda filterklassi P2 respiraatormaski.

Ärge töötage materjalidega, millest eralduvad ohtlikud ained (nt. asbest).

Kasutage ainult originaalakusid, mille pinge ühtib elektritööriista andmesildil näidatud pingega. Muude akude (nt järeletehtud, taastatud ja muud tüüpi akud) kasutamine suurendab vigastuste ja varakahjustuste ohtu, kuna aku võib plahvatada.

Laadige akusid ainult tootja soovitatud laadijatega. Akulaadija, mis sobib teatud tüüpi akuplokile, võib põhjustada tulekahju ohu, kui seda kasutatakse mõne teise akuga.

Aku võib teravate esemete, nt. naelte või kruvikeerajatega kokkupuutumisel või väliselt rakendatava jõu tõttu kahjustuda. Selle tagajärjeks võib olla sisemine lühis, mis põhjustab aku põlemist, suitsu, plahvatamist või ülekuumenemist.

Enne elektritööriista hooldamist/seadistamist jne viige pöörlemissuuna eelvaliku lüliti keskmisesse asendisse.

Kasutage pöörlemissuuna eelvaliku lülitit ainult siis, kui tööriist on seisatud.

Märgistage elektritööriista ainult kleebistega. Ärge puurige auke seadme korpusesse. Müra- ja vibratsioonitase Müra- ja vibratsioonitasemed on määratletud kooskõlas standardiga EN62841. Elektritööriista A-hindamise müratase on tavaliselt järgmine.

Helirõhu tase L : 87 dB(A);

Helivõimsuse tase L : 95 dB(A);

Veamäär: K = 3 dB.Vibratsiooni koguväärtus:

Emissiooni väärtus a h,HD : 18,10 m/s

ETTEVAATUST! Esitatud mõõtmistulemused kehtivad uutele elektritööriistadele. Igapäevane kasutamine muudab müra- ja vibratsioonitasemete väärtusi. MÄRKUS Käesoleval infolehel esitatud vibratsiooniheite taseme mõõtmisel on rakendatud standardites EN62841 kirjeldatud mõõtmismetoodikat ning seda saab kasutada tööriistade võrdlemiseks. Esitatud vibratsioonitaseme kogunäitusid ja esitatud mürataseme väärtusi saab kasutada ka kokkupuute esialgsel hindamisel.Kui aga tööriista kasutatakse muudes rakendustes, muude lõiketarvikutega või seda hooldatakse halvasti, võib vibratsiooni tase olla teistsugune.157 FHE 1-16 18.0-ECSee võib kokkupuute taset kogu tööperioodi jooksul oluliselt suurendada.Vibratsiooniga kokkupuute taseme täpseks hindamiseks on vaja arvesse võtta ka aegu, mil tööriist on välja lülitatud või töötab, kuid seda tegelikult ei kasutata.See võib kokkupuute taset kogu tööperioodi jooksul oluliselt vähendada.Seadme kasutaja kaitsmiseks vibratsiooni mõjude eest määrake kindlaks täiendavad ohutusmeetmed, näiteks hooldage tööriista ja tarvikuid, hoidke käed soojas, korraldage töögraafikuid. HOIATUS! - Elektritööriista tegelikul kasutamisel tekkivad vibratsiooni- ja müratasemed võivad erineda esitatud väärtustest, sõltuvalt tööriista kasutamise viisist ja eriti sellest, millist detaili töödeldakse; ja - vajadusest tuvastada ohutusmeetmed seadme kasutaja kaitsmiseks, mis põhinevad tegelikes kasutustingimustes tekkiva kokkupuute hinnangutel (arvestades lisaks kokkupuuteajale ka kõiki töötsükli osi, nt. väljalülitatud olek, ning tühikäigul töötamine). ETTEVAATUST! Kandke kuulmiskaitsevahendeid, kui helirõhu tase ületab 85db(A). Tehnilised andmed TööriistFHE 1-16 18.0-ECTüüp PuurvasarNimipinge Vdc 18Tühikäigu kiirus /min 0-810Löögimäär /min 0-4500Max puurimisdiameeterPuidu puurimine mm 13Metalli puurimine mm 8Betooni puurimine mm 18Löögienergia (vas-tavalt Euroopa Elektritööriistade Assotsiatsiooni (EPTA) protseduurile 05/2009)J 1,5Tööriista hoidik SDS-plusKaal vastavalt Eu-roopa Elektritööriis-tade Assotsiatsiooni (EPTA) protseduurile 01/2003 (ilma akuta)kg 1,4Aku AP2,5 AP5,0 AP 8.0Aku kaal / kg 0,42 0,72 1,18Töötempera- tuur –10~40°CLaadimis-temperatuur4~40°CHoiutempe-ratuur< 50°CLaadur CA 10.8/18.0; CA 18.0-LD Ülevaade (vt. joon. A) Toote detailide nummerdus vastab jooniste lehel olevale seadme joonisele.1 Funktsiooni valimise nupp2 Lukustushülss3 LED-töötuli4 Pöörlemissuuna eelvaliku lüliti (edasisuund / keskmine lukustus / tagasisuund)5 Kiiruse reguleerimisega päästiklüliti6 Pehme käepide Kasutusjuhend Enne elektritööriista sisselülitamist Pakkige elektritööriist ja tarvikud lahti ning kontrollige, et ükski osa ei oleks puudu või kahjustatud. MÄRKUS Akud ei ole tarnimisel täielikult laetud. Enne esmakasutust laadige akud täiesti täis. Lugege laadija kasutusjuhendit. Aku paigaldamine/vahetamine

Suruge laetud aku elektritööriista sisse, kuni see klõpsatusega paika fikseerub (vt. joon. B).158

Aku eemaldamiseks vajutage vabastusnuppu (1.) ja tõmmake aku välja (2.) (vt. joon. C). ETTEVAATUST! Kui seade ei ole kasutuses, siis tuleb aku klemme kaitsta. Lahtised metallesemed võivad klemme lühistada – plahvatuse ja tulekahju oht! Aku laetuse olek

Aku laetuse oleku kontrollimiseks vajutage aku laetuse oleku LED-märgutule nuppu (vt. joon. D).Kui üks LED-märgutuledest hakkab vilkuma, tuleb akut laadida. Kui nupu vajutamisel ei sütti ükski LED-märgutuledest, siis on aku vigane ja see tuleb välja vahetada. Märgutuli kustub 5 sekundi pärast. MÄRKUS Järgige laadija kasutusjuhendis esitatud juhiseid akude laadimiseks. SDS-plus varrega tööriistade sisestamine ETTEVAATUST! Kasutatavad lõiketarvikud võivad kuumaks minna. Kandke kaitsekindaid! HOIATUS! Enne elektritööriista hooldamist/seadistamist jne eemaldage sellelt aku.

Seadke pöörlemissuunavaliku lüliti 4 keskmisesse asendisse, et lukustada päästiklüliti 5.

Puhastage tööriistad ja määrige vart (vt joon. E).

Sisestage SDS-otsak otsakuhoidikusse keerava liigutusega, kuni see automaatselt lukustub (vt joon. F).

Kontrollige lukustumist, tõmmates lõiketarvikut. Tarvikute eemaldamine HOIATUS! Enne elektritööriista hooldamist/seadistamist jne eemaldage sellelt aku. ETTEVAATUST! Kasutatavad lõiketarvikud võivad kuumaks minna. Kandke kaitsekindaid! Tõmmake lukustushülssi tahapoole (1.) (vt joon. G) Eemaldage lõiketarvik (2.) (vt joon. G). Pöörlemissuuna eelvalik ETTEVAATUST! Vahetage pöörlemissuunda vaid siis, kui elektritööriist on seiskunud. Viige pöörlemissuuna eelvaliku lüliti soovitud asendisse (vt joon. H):

vasakul: päripäeva (puurimine, kruvide sisestamine, kruvide pingutamine),

paremal: vastupäeva (kruvide eemaldamine, kruvide vabastamine),

keskel: sisselülituse lukustus (otsiku vahetamine, hooldamine/seadistamine jms). MÄRKUS Lööktrell ei tööta, kui pöörlemissuuna eelvaliku lüliti 4 ei ole täielikult vasakule või paremale lükatud. HOIATUS! Aku-tööriistad on alati töövalmis. Seetõttu tuleb pöörlemissuuna eelvaliku lüliti 4 alati keskasendisse lukustada, kui tööriista ei kasutata või kui seda enda kõrval kannate. LED-töötuli (vt joon. I) Tööriistal on LED-töötuli 3, mis valgustab tööpiirkonda ja parandab nägemist ebapiisava valgusega aladel töötamisel. LED-töötuli 3 lülitub automaatselt sisse, kui vajutate päästiklülitit 5.Kui LED-töötuli 3 hakkab tööriistal oleva lüliti vajutamisel kiiresti ja pidevalt vilkuma, on akuplokk tühjaks saanud ja akuplokki tuleks uuesti laadida. Töörežiimi seadistamine (vt joonist J) ETTEVAATUST! Ärge vahetage töörežiimi enne, kui elektritööriist on seiskunud.

Puurtrelli on võimalik kasutada kahes erinevas režiimis.Vajaliku töörežiimi valimiseks keerake funktsiooni valimise nupp (1) näidatud asendisse (vt joonist J). Puurimine LööktrellVajaliku töörežiimi valimiseks keerake funktsiooni valimise nupp 1 näidatud asendisse.159

MÄRKUS Pöördnupp peab igas asendis kuuldava klõpsatusega paika lukustuma. Elektritööriista sisselülitamine (vt joonist K)

Tööriista sisselülitamiseks toimige järgmiselt.Vajutage päästiklülitit (5) ja hoidke seda all. Elektritööriista päästiklüliti võimaldab kiirust või löögisagedust järk-järgult maksimaalse väärtuseni suurendada.

Tööriista väljalülitamiseks toimige järgmiselt.Vabastage päästiklüliti (5).Muutuva kiirusega funktsioon on eriti kasulik. Samuti võimaldab see valida konkreetse rakenduse jaoks parima kiiruse. MÄRKUS Muutuva kiiruse funktsiooni on soovitatav kasutada vaid lühikest aega. Ärge kasutage tööriista pidevalt muutuva kiirusega. See võib lülitit kahjustada. HOIATUS! Kui õhutemperatuur on alla nulli ja tööriista sisselülitamisel löökfunktsioon ei aktiveeru, käivitage tööriist enne esimest kasutust 2–3 minutiks. Aukude puurimine (vt joonist L) Suure läbimõõduga augu puurimisel on mõnikord kõige parem alustada väiksema puuriga ja seejärel jätkata järjest suurematega, kuni vajaliku suuruse saavutamiseni. See hoiab ära trelli ülekoormamise.Kui puuri otsak kipub kinni kiiluma, lülitage seade kohe välja. Vastasel juhul on oht puuri püsivalt kahjustada. Otsaku eemaldamiseks proovige kasutada puuri tagurpidi režiimis. Hoidke puur auguga samal joonel. Ideaalis peaks puur sisenema töö suhtes õige nurga all. Kui puurimise ajal kaldenurka muudetakse, võib otsak ära murduda, augu blokeerida ja vigastusi põhjustada.Vähendage survet, kui puur hakkab puuritavast esemest läbi murdma.Ärge kasutage tööriistal jõudu, laske sellel töötada omas tempos.Hoidke tera teravana. Puidu puurimine (vt joonis M) Maksimaalse jõudluse saavutamiseks suuremate aukude puurimisel kasutage puidu puurimiseks tigu- või lapikotsakuid.

Seadke tööriist puurimisrežiimile.

Alustage puurimist väga madalal kiirusel, et vältida puuritera nihkumist alguspunktist. Suurendage kiirust vastavalt sellele, kuidas otsak puitu siseneb.

Läbivate aukude puurimisel kinnitage töödeldava detaili taha puidust plokk, et vältida narmendavaid või lõhenenud servi töödeldava detaili tagaküljel. Metallide puurimine Maksimaalse jõudluse saavutamiseks kasutage metalli puurimiseks HSS-puure.

Metallide puurimisel kasutage puuriteral kerget õli, et see ei kuumeneks üle. Õli pikendab tera eluiga ja suurendab puurimise tõhusust.

Seadke tööriist puurimisrežiimile.

Alustage puurimist väga madalal kiirusel, et vältida puuritera nihkumist alguspunktist.

Säilitage kiirus ja surve, mis võimaldavad lõikamist ilma puuritera ülekuumenemiseta.Rakendades liiga tugevat survet:

Tööriista ülekuumenemine.

puuriterad painduvad või põlevad ära;

tekivad keskmest kõrvale kalduvad või ebaregulaarse kujuga augud. Kivi puurimine (vt joonis N) Maksimaalse jõudluse saavutamiseks kasutage tellistesse, plaatidesse, betooni jne aukude puurimisel kvaliteetseid, karbiidist otsaga kivipuure.

Hoidke sellist kiirust ja survet, mis võimaldavad lõikamist ilma otsaku või tööriista ülekuumenemiseta.Rakendades liiga tugevat survet:

Tööriista ülekuumenemine.

puuriterad painduvad või põlevad ära;

tekivad keskmest kõrvale kalduvad või ebaregulaarse kujuga augud.

Parima tulemuse saavutamiseks tellistel kasutage kerget survet ja keskmist kiirust. Kõvadele materjalidele, nagu betoon, tuleb rakendada täiendavat survet.

Keraamiliste plaatide puurimisel harjutage tootejääkide peal, et määrata160

kindlaks sobivam kiirus ja surve. Puuritera kõrvalekaldumise/libisemise vältimiseks asetage soovitud puurimiskohta esmalt kaks maalriteibi riba, moodustades tähe X.

Alustage puurimist väga madalal kiirusel, et vältida puuritera nihkumist alguspunktist. Hooldus HOIATUS! Enne elektritööriista hooldamist/seadistamist jne eemaldage sellelt aku. Puhastamine ETTEVAATUST! Suruõhuga puhastamisel kandke alati kaitseprille. Puhastage elektritööriista ja selle ventilatsiooniavasid regulaarselt. Puhastamise sagedus sõltub kasutatavast materjalist ja kasutusajast. Puhastage korpuse sisemust ja mootorit regulaarselt kuiva suruõhuga. Remont Remonditöid tohib teostada vaid volitatud hoolduskeskus. Varuosad ja tarvikud Teavet teiste tarvikute, eriti lõikeriistade ja tarvikute kohta, leiate tootja kataloogidest. Suurendatud joonised ja varuosade nimekirjad on leitavad meie kodulehel: www.flex-tools.com. Kõrvaldamise teave HOIATUS! Muutke kasutuskõlbmatu elektritööriist mittekasutatavaks: vooluvõrku ühendatava elektritööriista puhul eemaldage toitejuhe, aku toimel töötava elektritööriista puhul eemaldage aku. Ainult ELi riikideleÄrge visake elektritööriistu olmeprügi hulka!Kooskõlas Euroopa Liidu elektri- ja elektroonikaseadmetest tekkinud jäätmete direktiivi (WEEE) 2012/19/EL nõuetega ning vastavalt kohalikule seadusandlusele tuleb elektritööriistad eraldi koguda ja keskkonnasäästlikul viisil ümber töödelda.Toormaterjali utiliseerimine äraviskamise asemel.Seade, tarvikud ja pakend tuleb keskkonnasäästlikul viisil ümber töödelda. Plastikosad tuleb töödelda ümber vastavalt materjali tüübile. HOIATUS! Ärge visake akusid olmeprügi hulka, tulle ega vette. Ärge avage kasutatud akusid/ patareisid. Ainult ELi riikidele:kooskõlas direktiivi 2006/66/EÜ nõuetega tuleb defektsed või kasutatud akud ümber töödelda. MÄRKUS Palun uurige kõrvaldamise teavet oma edasimüüjalt! -Vastavusdeklaratsioon Me kinnitame, tootja ainuvastutusel, et jaotises „Tehnilised andmed“ kirjeldatud toode on kooskõlas järgnevate standardite või normatiivsete dokumentidega:EN 62841 kooskõlas direktiivide 2014/30/EL, 2006/42/EÜ, 2011/65/EL nõuetega.Tehnilise dokumentatsiooni eest vastutab: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/MurrPeter Lameli Klaus Peter WeinperTehniline juhataja Kvaliteediosakonna juht01.03.2023; FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr Vastutusest lahtiütlemine Tootja ja tootja esindajad ei vastuta kahjustuste ning saamatajäänud tulu eest, mis on põhjustatud tootest või kasutuskõlbmatust tootest tingitud tööseisakutest.Tootja ja tootja esindajad ei vastuta kahjustuste eest, mis on põhjustatud toote väärkasutusest või toote kasutamisest koos teiste tootjate toodetega.161
