| Produkttype | Slagbor (roterende hammer) |
| Merke | Flex |
| Modell | FHE 116 18.0EC |
| Nominell spenning | 18 V likestrøm |
| Tomgangshastighet | 0 - 810 o/min |
| Slagfrekvens | 0 - 4500 slag/min |
| Maks. borediameter (tre) | 13 mm |
| Maks. borediameter (metall) | 8 mm |
| Maks. borediameter (betong) | 18 mm |
| Slagenergi (EPTA 05/2009) | 1,5 J |
| Verktøyholder | SDS-plus |
| Vekt (uten batteri) | 1,4 kg |
| Batteritype | Li-Ion (kompatibel med AP 2.5, AP 5.0, AP 8.0) |
| Batterivekt | 0,42 - 1,18 kg avhengig av kapasitet |
| Brukstemperatur | -10 til 40 °C |
| Ladetemperatur | 4 til 40 °C |
| Lagringstemperatur | < 50 °C |
| Lydtrykknivå (LpA) | 87 dB(A), usikkerhet K=3 dB |
| Lydeffektnivå (LWA) | 95 dB(A), usikkerhet K=3 dB |
| Vibrasjon (boring i betong) | 18,10 m/s², usikkerhet K=1,5 m/s² |
| Funksjoner | Boring, slagboring, variabel hastighet, reversibel rotasjonsretning, sentrallås |
| Belysning | LED-arbeidslampe |
| Sikkerhet | Ekstra håndtak, bryterlås, beskyttelse mot utilsiktet start |
| Vedlikehold | Regelmessig rengjøring av ventilasjonsåpninger med tørr trykkluft |
| Reparerbarhet | Reparasjoner av autorisert service; reservedeler tilgjengelig på www.flex-tools.com |
| Godkjenninger | CE, samsvar med direktivene 2014/30/EU, 2006/42/EF, 2011/65/EU |
Ofte stilte spørsmål - FHE 116 18.0EC Flex
Brukerspørsmål om FHE 116 18.0EC Flex
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Boremaskin i PDF-format gratis! Finn veiledningen din FHE 116 18.0EC - Flex og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. FHE 116 18.0EC av merket Flex.
BRUKSANVISNING FHE 116 18.0EC Flex
Fjernelse af tilbehør
ADVARSEL!
Reservedele og tilbehør
Ansvarlig for tekniske dokumenter:

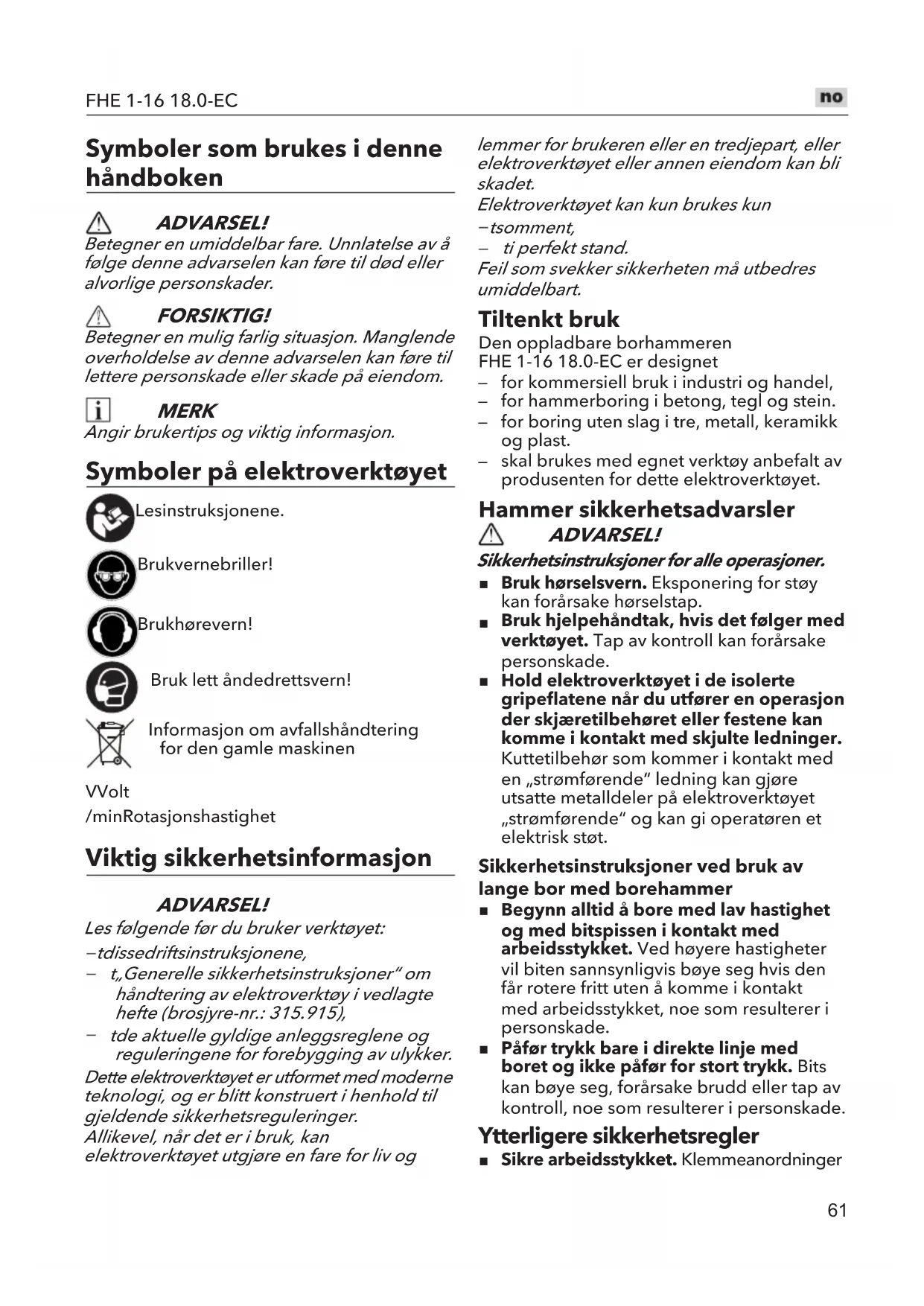

Symboler som brukes i denen handboken
ADVARSEL!
Betegner en umiddelbar fare. Unnlatelse av a folge dette advarselen kan fore til dod ell er alvorlige personskader.
FORSIKTIG!
Betegner en mulig farlig situasjon. Manglende overholdelse av deutsche advarselen kan fore til lettere personskade aller skade pa eiendom.
i MERK
Angir brukertips og viktig informasjon.
Symboler på elektroverktøyet
Lesinstruksjonene.
Brukvernebriller!
Brukhorevern!
Bruk lett Åndedrettsvern!
Informasjon om avfallshandtering for den gamle maskinen
Wolt
/minRotasjonshastighet
Viktig sikkerhetsinformasjon
ADVARSEL!
Les falgende for du bruker verktoyet:
-tdissedriftsinstruksjonene,
- t_· · Generelle sikkerhetsinstruksjoner" om handtering av elektroverktoy i vedlagte hefte (brosjyre-nr.: 315.915),
- tde aktuelle gyldige anleggsreglene og reguleringene for forebygging av ulykker. Dette elektroverktoyet er utformet med moderne tekologi, og er blitt konstruert i henhold til gjeldende sikkerhetsreguleringer. Allikevel, när det er i bruk, kan elektroverktoyet utgjore en fare for liv og
lemmer for brukeren ell er en tredjepart, ellerelektroverktoyet ellen annen eiendom kan bliskadet.
Elektroverktoyet kan kun brukes kun
-
tsomment,
-
ti perfect stand.
Feil som svekker sikkerheten ma utbedres umiddelbart.
Tiltenkt bruk
Den oppladbare borhammeren FHE 1-16 18.0-EC er designet
- for kommersiell bruk i industri og handel,
for hammerboring i betong, tegl og stein.
for boring uten slag i tre, metall, keramikk og plast. - skal brukes med egnet verktøy anbefalt av produsenten for dette elektroverktøyet.
Hammer sikkerhetsadvarsler
ADVARSELI!
Sikkerhetsinstruktjoner for alle operasjoner.
Bruk hørselsvern. Eksponering for stoy kan forarsake hørselstap.
■ Bruk hjelpehandtak, hvis det følger med verktøyet. Tap av kontroll kan forårsake personskade.
- Hold elektroverktøyet i de isolerte gripeflatene nár du utfører en operasjonder skjærétilbehoret eller festene kankommen ikontakt med skjulte ledninger. Kuttetilbehør somkommen ikontakt med en „strømførende" ledning kan gjore utsatte metalldeler på elektroverktøyet „strømførende" og kan gi operatoren et elektrisk støt.
Sikkerhetsinstrukter ved bruk av lange bor med borehammer
Begynn alltid a bore med lav hastighet og med bitspissen i kontakt med arbeidsstykket. Ved hoyere hastigheter vil biten sannsynligvis boye seg hvis den fär rotere fritt uten a komme i kontakt med arbeidsstykket, noe som resulterer i personskade.
Pafortrykk bare i direkte linje med boret og ikke pafor for stort trykk. Bits kan boye seg,forarsake brudd eller tap av kontroll,neosomresultereripersonskade.
eller skrustikke vil holde arbeidsstykket pa plass bedre og sikrere enn a holde det for hand.
- Ikke bor, fest eller bryte inn i eksisterende vegger aller andre blinde områder der det kan finnes elektriske ledninger. Hvis这部分 situjsjonen er uunngåelig, koble fra alle sikringer aller strombrytere som mater这部分 arbeidsplassen.
- Plasser deg selv for Å unngå Å bli fanget mellom verktøyet eller sidehandtaket og vegger eller stolper. Skulle biten bli bundet eller satt seg fast i arbeidet, kan reaksjonsmomentet til verktøyet knuse händen eller benet.
- Bruk egnede detektorer for öppage skjulte strømkabler eller kontakt det lokale Forsyningssskapet. Kontakt med elektriske kabler kan fore til brann og/ller elektrisk støt. Et skadet gassrør kan forårsake en eksplosjon. Å kutte i et vannrør vil forårsake skade på eiendom eller kan forårsake elektrisk støt.
Nar du arbeider, hold elektroverktyet godt med begge hender og sorg for at du har et sikkert fotfeste. Elektroverktyet kontrolleres sikrere hvis det holdes med begge hender.
■ Bruk kun verktøy med SDS-plussverktøyholder.Trekk i verktoyet for akontrollere at det er lask ordentlig.
Stov som frigjores fra materialer, som blymaling, enkelte tresorter, mineraler og metall, kan vare farlig for operatoren ell er personer i nærhen. Innanding ell er beroring av slikt stov kan fore til luftveissykdommer og/eller allergiske reaksjoner.
Sorg for at arbeidsplassen er godt ventilert.
Hvis mulig, bruk ekstern støvavsug.
Det anbefales Å bruke Åndedrettsmaske som tilhörer filterklasse P2.
- Ikke arbeid på materialer som avgir farlige stoffer (f.eks. asbest).
- Bruk kun originale batterier med spennen. som er angitt på typeskiltet til elektroverktøyet. Bruk av andre batterier, f.eks. imitasjoner,rekondisjonerte batterier aller andre merker, oker risikoen for personskade og skade på eiendom ved eksploderende batterier.
Lad batteriene kun med ladere anbefalt av produsenten. En lader som er egnet for en type batteri kan skape brannfare när den brukes med et annet batteri.
- Batteriet kan bliskadet av spisse gjenstander som f.eks. spiker aller skrutrekkere eller ved ekstern kraftpaforing. Dette kan gi opphav til en intern kortslutting som kan fore til at batteriet brenner, ryker, eksploderer uller overoppphetes.
Frdu utforer noe arbeid
paelektroverktoyet, flytt
retningsforvalgsbryteren til middstilling.
Betjen retningsforvalgsbryteren bare när verktøyet er stoppet.
Identifiser kun verktøyet med klistremeker. Ikke bor hull i huset.
Støy og vibrasjoner
Stoy- og vibrasjonsverdiene er fastsatt i henhold til EN 62841. A evaluert stynivå for elektroverktøyet er vanligvis:
Lydtrykknivá LpA: 87 dB(A);
Lydeffektniva LwA 95 dB(A);
- Usikkerhet: K = 3 dB.
Total vibrasjonsverdi:
- Utslipsperdi ah,HD : 18,10 m/s
- Usikkerhet: K = 1,5 m/s
FORSIKTIG!
De indikerte målingene henviser til nye elektroverktøy. Daglig bruk fører til at stoyog vibrasjonsverdiene endres.
MERK
Vibrasjonsutslippsnivæt gitt i dette informasjonsarket er målt i henhold til en målemetode standardisert i EN62841 og kan brukes til á sammenigne ett verktøy med et annet.
At den(e) deklarerte totalverdien(e) av vibrasjon og de(n) deklarerte stoyutslippsverdi(ene) ogsa kan brukes i en forelpig vurdering av eksponerering.
Imidlertid, hvis verktoyet brukes til forskjellige bruksomrader, med annet skjaertilbehør eller darelig vedlikeholdt, kan vibrasjonsutslippsnivæt variere.
Identifiser ytterligere sikkerhetstiltak for a beskytte operatoren mot virkningene av vibrasjoner som: vedlikehold av verktyet og skjaeretilbehoret, hold hendene varme, organiseing av arbeidsmestre.
ADVARSEL!
- at vibrasjons- og stoyutslippene under faktisk bruk av elektroverktyet kan avvike fra de oppgitte verdiene avhengig av maten verktyet brukes pa, spesielt hva slags arbeidsstykke som behandles; og
- av behovet for Å identifisere sikkerhetstiltak for Å beskytte operatoren som er basert på en estimering av eksponering under de faktiske bruksforholdene (som tar hensyn til alle deler av driftssyklusen, for ekspel när verktøyet er slätt av og när det kjörer tomgang i tillegg til utlosertiden
FORSIKTIG!
Bruk oretrelefoner ved et lydtrykk over 85 dB (A).
Tekniske data
| Verktøy | FHE 1-16 18.0-EC | |
| Type | Roterende hammer | |
| Merkespenning Vdc 18 | ||
| No-load hastighet /min | 0-810 | |
| Slaghastighet /min 0-4500 | ||
| Maks. bore diameter | ||
| Boring i tre mm 13 | ||
| Boring i metall mm 8 | ||
| Boring i betong mm 18 | ||
| Slagenergi (i henhold til "EPTA-prosedyre 05/2009") | J 1,5 | |
| Verktøyholder SDS-pluss | ||
| Vekt i henhold til "EPTA Prosedyre 01/2003" (uten batteri) | kg 1,4 | |
| Batteri AP 2,5 | AP 5,0 | AP 8,0 | |
| Batteriets vekt / kg | 0,42 | 0,72 | 1,18 |
| Driftstem- peratur | -10~40°C | ||
| Ladetem- peratur | 4~40°C | ||
| Lager temperatur | <50°C | ||
| Lader | CA 10.8/18.0, CA 18.0-LD | ||
Oversikt (se figur A)
Numereringen av Produktfunksjonene refererer til illustrasjonen av maskinen pa grafikksiden.
1 Funksjonsvelger
2 Lasehylse
3 LED arbeidslys
4 Retningsforvalgsbryter (forever/ senterlås/revers)
5 Utløserbryter med variabel hastighet
6 Mykt grep
Instruksjoner for bruk
Pakk ut elektroverktoyet og tilbehoret og kontroller at ingen deler mangler erler skadet.
MERK
Batteriene er ikke fulladet ved levering. Lad batterieneHLToppforførste gangsbruk.Seladerensbruksanvisning.
Sette inn/bytte batteri
Trykk det ladede batteriet inn i elektroverktoyet til det klikker pa plass (se figur B).
For a fjerne, trykk pa utloserknappen (1.) og trekk ut batteriet (2.) (se figur C).
FORSIKTIG!
Beskytt batterikontakteneRARYeheten ikke er i bruk.Lose metalldeler kan kortslutte kontaktene;eksplosjons-ogbrannfare!
Batteriets ladetilstand
Trykk pa knappen for a kontrollere ladetilstanden ved ladetilstandsdindikatorlampene. (se figur D). Hvis en av lysdiodene blinker, ma batteriet lades. Hvis ingen av lysdiodene lyser etter at knappen er trykket, er batteriet defekt og maskiftes. Indikatoren slukker etter 5 sekunder.
MERK
Folg instruksjonene for lading av batteriet i laderens bruksanvising.
Innsette verktøy med SDS-plusskaft
FORSIKTIG!
Brukt skjaeretilbehor kan bli varmt. Bruk vernehansker!
ADVARSEL!
Ta ut batteriet for du utforer noe arbeid pa aktroverktoyet.
- Sett retningsvelgeren 4 i midsstilling for a lase utloserbryteren 5.
Rengjor verktoy og smør skaftet lettuce (se figur E) - Sett SDS-boret inn i bitsholderen med en dreiebevegelse til den lases automatisk (se figur F).
- Kontroller lASNed a trekke i skjaeretilbehoret.
Fjerning av tilbehør
ADVARSEL!
Ta ut batteriet for du utforer noe arbeid pa elektroverktoyet.
FORSIKTIG!
Forhandsvalg av retning
FORSIKTIG!
Flytt retningsforvalgsbryteren til onsket posisjon (se figur H):
Venstre: med klokken (bor, sett inn skruer, stram skruene)
- Høyre: mot klokken (fjern skruene, løsne skruene)
- Midten: innkoblingssperre (verktøybytte, ved arbeid på elektroverktøyet)
MERK
Hammeren vil/DDke Iope med minre retningsforvalgsbryter 4 er helt innkoblet til venstre ell er hoyre.
ADVARSEL!
Batteriverktoy er alltid i driftstilstand. Derfor bør retningsforvalgsbryteren 4 alltid�� last i midtstilling nár verktoyet ikke er i bruk ellernar du bærer det ved din side.
LED arbeidslys (se figur I)
Verktøyet har en LED-arbeidslykt 3 for a lyse opp arbeidsområdet og forbedre synet ved arbeid i områder med utilstrekkelig lys. LED-arbeidslyset 3 tennes automatisk mens utlserbryteren 5 er trykkeit inn.
Hvis LED-arbeidslyset 3 begyinner Å blinke raskt og kontinuerlig när bryteren pa verktøyet trykkes inn, har batteripakken gatt tom, og batteripakken bør lades opp igjen.
Stille inn driftsmodus (se figur J)
FORSIKTIG!
Ikke endre driftsmodus for elektroverktoyet har stoppet.
Det er mulig a bruke borhammeren i to forskjellige moduser.
For a velge onsket driftsmodus, drei funksjonsvelgeren (1) til de angitte posisjonene (se figur J).
Boring
Hammerboring
For a velge onsket driftsmodus, drei funksjonsvelgeren 1 til de angitte posisjonene.
MERK
Dreieknappen må hørbart slå på plass i alle posisjoner.
Slå på elektroverktøyet (se figur K)
Slik slar du pa verktoyet:
Trykk og hold nede utloserbryteren (5).
Utlserbryteren for elektroverktoyet gjor det mulig a oke hastigheten aller slaghastigheten sakte til maksimalverdien.
Det anbefales Å bruke funksjonen for variabel hastighet kun i kort tid. IkkeBruk verktoyet kontinuereg med forskjellige hastigheter.Det kan skade bryteren.
ADVARSELI!
Vennligst start verktøyet i 2-3 minutter for bruk, mens temperaturen er under null og det ikke er noen støtfenomener etter at du slår på verktøyet.
Hullboring (se figur L)
Når du prøver Å bore et hull med stor diameter, er det noen ganger best Å starte med et mindfulness bor og deretter jobbe opp til ønsket storrelse. Dette forhinderer overbelastning av boret.
Hvis boret smekker seg, slå av umiddelbart for Å unngå permanent skade på boret. Prov Å kjøre boret i revers for Å fjerne boret. Hold boret på linje med hullet. Ideelt sett br boret gå inn i rett vinkel på arbeidet. Hvis vinkelen endres under boring, kan dette före til at borkronen smekker av og blokkerer hullet og kanskje forårsaker skade.
Reduser trykket nár boret er i ferd med Å bryte gjennom gjenstanden som bores. Ikke tving verktoyet, la det jobbe i sitt eget tempo.
Hold biten skarp.
Boring av tre (se figur M)
For maksimal ytelse ved boring av større hull, bruk skruebits aller spadebits for treboring.
Sett verktoyet i boremodus.
Begynn a bore med svert lav hastiget for a forhindre at boret glir av startpunktet. Ok hastigheten mens den biter i treverket.
När du borer gjennom hull, plasser en trekloss bak arbeidsstykket for a forhindre fillete uller splittede kanter pa baksiden av hullet.
Boring av metaller
For maksimal ytelse, bruk HSS-bor for metallboring.
Nar du borer metaller, bruklett olje pa boret for a forbindre at det overopphetes. Oljen vil forlenge borkronens levetid og oke boreeffektiviteten.
Sett verktøyet i boremodus.
Begynn a bore med svert lav hastiget for a forbindre at boret glir av startpunktet.
- Oppretthold en hastighet og et trykk som tillater kutting uten Å overopphete boret.
A bruke for mye press vil:
Overopphet verktoyet.
- Ha pà lagrene.
- Boy eller brenn biter.
Lag hullutenfor midten aller uregelmessig form.
Boring av murverk (se figur N)
For maksimal ytelse, bruk høykvalitets hardmetall-spiss murbor nár du borer hull i murstein, fliser, betong etc.
- Oppretthold en hastighet og et trykk som tillater kutting uten Å overopphete biten ell er Verktoyet.
Abruke for mye press vil:
Overopphet verktoyet. - Ha pa lagrene.
- Boy ellbrenn biter.
Lag hullutenfor midten eller uregelmessig form.
Brukletttrykkogmiddelshastighetforbest resultatimurstein.Pafor ekstra trykk for harde materialer som betong.
När du borer hull i fliser, øv deg pa et skrapstykke for Å bestemme den Beste hastigheten og trykket. For Å forhindre at borkronen sklr/gir, pafør forst to stykker maskeringtape for a lage en „X“-form over det tiltenkte borestedet.
Begynn a bore med svert lav hastiget for a forbindre at boret glir av startpunktet.
Vedlikehold og stell
ADVARSEL!
ut batteriet for du utforer noe arbeid pa verktoyet.
Rengjøring
FORSIKTIG!
Rengjør elektroverktøyet og ventilasjonsapningene regelmessig.
Hyppigheten av rengjøringen er avhengig av materialet og bruksvarigheten. Blas regelmessig ut husets indre og motor med tørr trykkuft.
Reparasjoner
Reparasjoner kan kun utfores av et autorisert kundeservicesenter.
Reservedeler og tilbehør
Annet tilbehør, spesielt skjærtilbehør, finnes i produsentens kataloger. Sprengte tegninger og reservationslister finner du pa var hjemmeside: www.flex-tools.com.
Informasjon om avfallshandtering
ADVARSEL!
Gjor overflodige elektroverktoy ubrukelige:
- stromdrevne verktoy ved a ta ut stromledningen,
- batteridrevne verktoy ved a ta ut batteriet.
KunEU-land
Ikke kast elektroverktøy med husholdningsavfall!
I henhold til EU-direktiv 2012/19/EU om kassering av elektrisk og elektronisk utstyr og innarbeiding i nasjonal lovgivning, skal brukte elektroverktøy samles inn separat og resirkuleres pa en miljøvennlig mæte.
Gjenvinning av ravare i stedet for a kaste det.
Enheten, tilbehoret og emballasjen skal resirkuleres pa en miljovennlig mate. Plastdeler skal resirkuleres i henhold til materialtype.
ADVARSEL!
Ike kast batterier i husholdningsavfall, ild ell er vann. Ikke apne bruke batterier.
Kun EU-land:
I henhold til direktiv 2006/66/EF ma defekte ell er brukte batterier resirkuleres.
MERK
Ansvarlig for tekniske dokumenter:
Teknisk leder Leder for
kvalitetsavdelingen
(QD)
Produsenten og produsentens representant er\ ikke ansvarlig for skade og tapte fortjeneste\ på grunn av avbrudd i virksomheten\ forårsaket av produitet eller av et ubrukbart\ produkt.
Produsenten og hans representant er/DD ansvarlig for skader som er forarsaket av feil bruk avprodukter etler ved bruk avproduktemed produkter fra andre produsenter.
