KULLANIM KILAVUZU FHE 116 18.0EC Flex

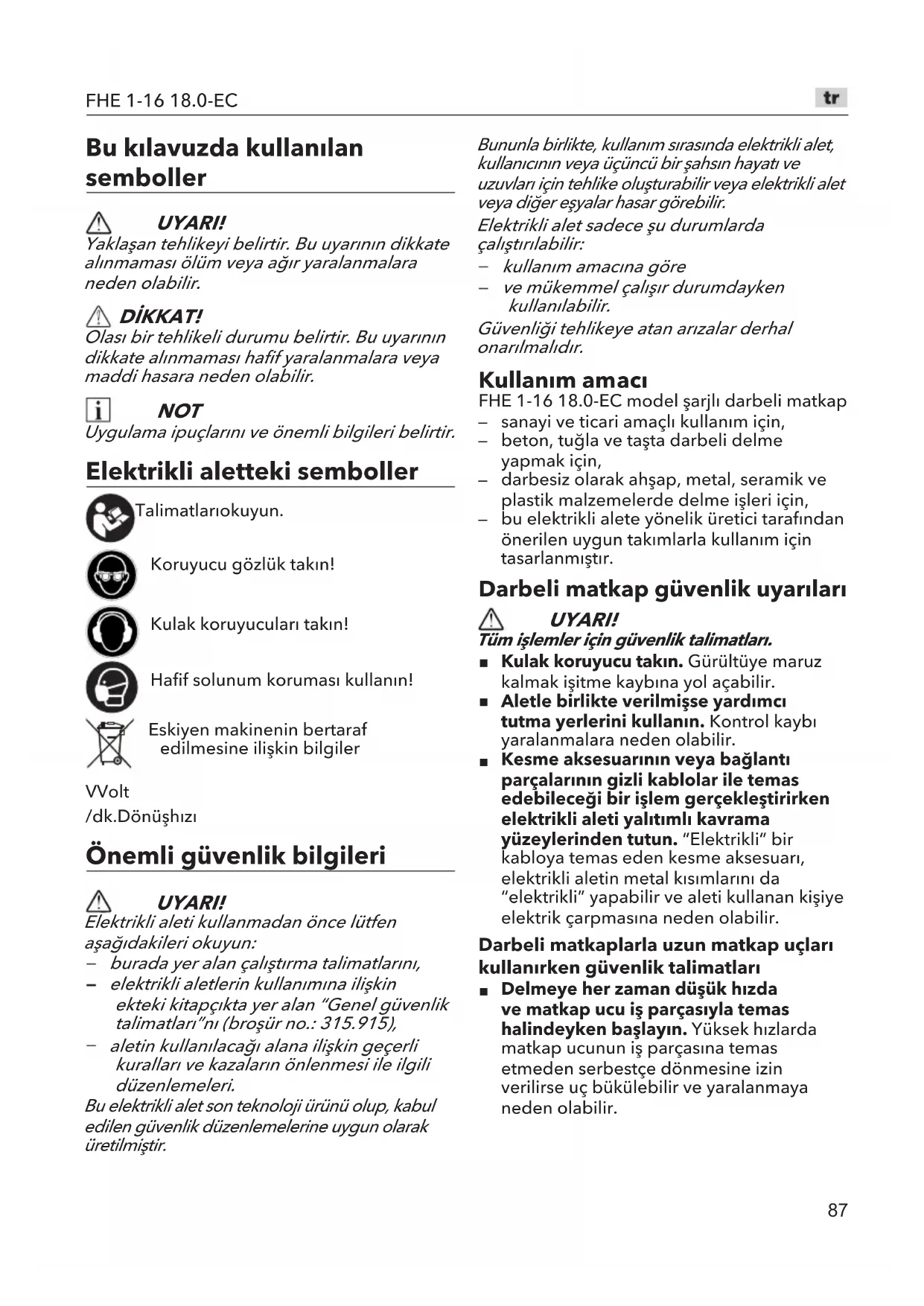

Bu kılavuzda kullanılan semboller UYARI! Yaklaşan tehlikeyi belirtir. Bu uyarının dikkate alınmaması ölüm veya ağır yaralanmalara neden olabilir. DİKKAT! Olası bir tehlikeli durumu belirtir. Bu uyarının dikkate alınmaması hafif yaralanmalara veya maddi hasara neden olabilir. NOT Uygulama ipuçlarını ve önemli bilgileri belirtir. Elektrikli aletteki semboller Talimatları okuyun. Koruyucu gözlük takın! Kulak koruyucuları takın! Hafif solunum koruması kullanın! Eskiyen makinenin bertaraf edilmesine ilişkin bilgiler V Volt /dk. Dönüş hızı Önemli güvenlik bilgileri UYARI! Elektrikli aleti kullanmadan önce lütfen aşağıdakileri okuyun: burada yer alan çalıştırma talimatlarını, elektrikli aletlerin kullanımına ilişkin ekteki kitapçıkta yer alan “Genel güvenlik talimatları”nı (broşür no.: 315.915), aletin kullanılacağı alana ilişkin geçerli kuralları ve kazaların önlenmesi ile ilgili düzenlemeleri. Bu elektrikli alet son teknoloji ürünü olup, kabul edilen güvenlik düzenlemelerine uygun olarak üretilmiştir. Bununla birlikte, kullanım sırasında elektrikli alet, kullanıcının veya üçüncü bir şahsın hayatı ve uzuvları için tehlike oluşturabilir veya elektrikli alet veya diğer eşyalar hasar görebilir. Elektrikli alet sadece şu durumlarda çalıştırılabilir: kullanım amacına göre ve mükemmel çalışır durumdayken kullanılabilir. Güvenliği tehlikeye atan arızalar derhal onarılmalıdır. Kullanım am acı FHE 1-16 18.0-EC model şarjlı darbeli matkap

sanayi ve ticari amaçlı kullanım için,

beton, tuğla ve taşta darbeli delme yapmak için,

darbesiz olarak ahşap, metal, seramik ve plastik malzemelerde delme işleri için,

bu elektrikli alete yönelik üretici tarafından önerilen uygun takımlarla kullanım için tasarlanmıştır. Darbeli matkap güvenlik uyarıları UYARI! Tüm işlemler için güvenlik talimatları.

Kulak koruyucu takın. Gürültüye maruz kalmak işitme kaybına yol açabilir.

Aletle birlikte verilmişse yardımcı tutma yerlerini kullanın. Kontrol kaybı yaralanmalara neden olabilir.

Kesme aksesuarının veya bağlantı parçalarının gizli kablolar ile temas edebileceği bir işlem gerçekleştirirken elektrikli aleti yalıtımlı kavrama yüzeylerinden tutun. “Elektrikli” bir kabloya temas eden kesme aksesuarı, elektrikli aletin metal kısımlarını da “elektrikli” yapabilir ve aleti kullanan kişiye elektrik çarpmasına neden olabilir.Darbeli matkaplarla uzun matkap uçları kullanırken güvenlik talimatları

Delmeye her zaman düşük hızda ve matkap ucu iş parçasıyla temas halindeyken başlayın. Yüksek hızlarda matkap ucunun iş parçasına temas etmeden serbestçe dönmesine izin verilirse uç bükülebilir ve yaralanmaya neden olabilir.88

Sadece matkap ucu ile aynı doğrultuda basınç uygulayın ve aşırı basınç uygulamayın. Matkap uçları, kırılma veya kontrol kaybına neden olacak şekilde bükülebilir ve yaralanmaya neden olabilir. Ek güvenlik kuralları

İş parçasını sabitleyin. Sıkıştırma aletleri veya bir mengene, iş parçasını elle tutmaktan daha iyi ve daha güvenli bir şekilde yerinde tutar.

Elektrik kablolarının bulunabileceği mevcut duvarları veya diğer kör alanları delmeyin, kırmayın veya buralara bir şey sabitlemeyin. Böyle bir şey yapmanız gerekiyorsa bu çalışma alanını besleyen tüm sigortaları veya devre kesicileri sökün.

Alet veya yan tutamak ile duvarlar veya direkler arasına sıkışmayacak şekilde pozisyon alın. Uç çalışma yerinde takılır veya sıkışırsa aletin tepki torku elinizi veya bacağınızı ezebilir.

Gizli elektrik kablolarını tespit etmek için uygun dedektörler kullanın veya yerel tedarik şirketinize danışın. Elektrik kablolarına temas etmek, yangına ve/veya elektrik çarpmasına neden olabilir. Hasar gören bir gaz borusu patlamaya neden olabilir. Bir su borusunu kesmek maddi hasara veya elektrik çarpmasına neden olabilir.

Çalışırken elektrikli el aletini iki elinizle sıkıca tutun ve ayağınızı yere sağlam bastığınızdan emin olun. Elektrikli alet iki elle tutulursa daha güvenli bir şekilde kontrol edilir.

Sadece SDS-artı alet tutuculu aletleri kullanın. Düzgün kilitlenip kilitlenmediğini kontrol etmek için aleti çekin.

Malzemelerden yayılan kurşun boyalar, bazı ahşap türleri, mineraller ve metaller operatör veya yakındaki insanlar için tehlike oluşturabilir. Bu tür tozları solumak veya bunlara dokunmak, solunum yolu hastalıklarına ve/veya alerjik reaksiyonlara neden olabilir.

Çalışma yerinin iyi havalandırılmasını sağlayın.

Mümkünse harici toz giderme teçhizatı kullanın.

P2 filtre sınıfına ait bir solunum maskesi takılması önerilir.

Tehlikeli maddeler (asbest gibi) yayan malzemelerin üzerinde çalışmayın.

Sadece elektrikli aletinizin tip plakasında belirtilen voltaj değerine uygun orijinal bataryalar kullanın. Taklit, yenilenmiş veya diğer markalara ait başka bataryaların kullanılması, bataryaların patlamasına neden olarak yaralanma ve maddi hasar riskini artırır.

Bataryaları yalnızca üretici tarafından önerilen şarj cihazlarıyla şarj edin. Bir batarya türü için uygun olan şarj cihazı, başka türde bir batarya ile kullanıldığında yangın tehlikesi oluşturabilir.

Bataryalar, çivi veya tornavida gibi sivri uçlu cisimler ya da harici güç uygulanması nedeniyle hasar görebilir. Bu, dahili bir kısa devreye neden olabilir ve bu da bataryanın yanmasına, duman çıkmasına, patlamasına veya aşırı ısınmasına neden olabilir.

Elektrikli alet üzerinde herhangi bir işlem yapmadan önce yön ön seçim düğmesini ortadaki konuma getirin.

Yön ön seçim düğmesini sadece alet dururken kullanın.

Elektrikli aleti tanımlamak için sadece çıkartmalar kullanın. Aletin gövdesine herhangi bir delik delmeyin. Ses ve titreşim Ses ve titreşim değerleri EN 62841 ile uyumlu olarak ölçülmüştür. Elektrikli aletin değerlendirilmiş gürültü seviyesi (A) tipik olarak:

Ses basıncı seviyesi L : 87 dB(A);

Ses gücü seviyesi L : 95 dB(A);

Belirsizlik: K = 3 dB.Toplam titreşim değeri:

Emisyon değer a h,HD : 18,10 m/s

DİKKAT! Belirtilen ölçümler yeni olan elektrikli aletlerden elde edilmiştir. Günlük kullanım, gürültü ve titreşim değerlerinin değişmesine neden olur. NOT Bu bilgi formunda belirtilen titreşim emisyonu, EN62841 de standart hale getirilen ölçüm yöntemine uygun olarak ölçülmüştür ve bir aleti diğeri ile karşılaştırmak için kullanılabilir.89

Beyan edilen toplam titreşim değer(ler)i ve beyan edilen gürültü emisyonu değer(ler) i maruz kalma seviyesinin ilk değerlendirmesi için de kullanılabilir. Ancak, alet farklı uygulamalar için kullanılırsa, farklı kesme aksesuarları takılırsa veya yetersiz bakım yapılırsa titreşim emisyon seviyesi farklılık gösterebilir. Bu durum, toplam çalışma süresi boyunca maruz kalma seviyesini önemli ölçüde artırabilir. Titreşime maruz kalma seviyesinin doğru bir tahminini yapmak için aletin kapalı olduğu veya çalışır durumda olduğu ancak fiilen kullanımda olmadığı zamanları da hesaba katmak gerekir. Bu, toplam çalışma süresi boyunca maruz kalma seviyesini önemli ölçüde azaltabilir. Operatörü titreşim etkilerinden korumak için aletin ve kesme aksesuarlarının bakımı, ellerin sıcak tutulması, çalışma şekillerinin düzenlenmesi gibi ek güvenlik önlemlerini alın. UYARI! - elektrikli aletin fiili kullanımı sırasındaki titreşim ve gürültü emisyonları, aletin kullanılma şekillerine, özellikle ne tür iş parçasının işlendiğine bağlı olarak beyan edilen değerlerden farklı olabilir ve - gerçek kullanım koşullarında tahmini maruz kalmaya bağlı olarak kullanıcıyı korumak için güvenlik önlemlerinin alınması gereklidir (aletin kapalı kaldığı zamanlar ve tetikleme süresine ek olarak boşta çalışma gibi çalışma döngüsüne ait tüm zamanlar dikkate alınmalıdır) DİKKAT! Ses basıncı 85 dB(A) seviyesinin üzerindeyken kulak koruyucuları takın. Teknik veriler Alet

Tipi Darbeli matkap Nominal voltaj Vdc 18 Yüksüz hız /min 0-810 Darbe hızı /min 0-4500 Maks. delik çapı Ahşap delme mm 13 Metal delme mm 8 Beton delme mm 18 Darbe enerjisi ("EPTA prosedürü 05/2009"a göre) J 1.5 El aleti tutucu SDS-artı "EPTA Prosedür 01/2003"e göre ağırlık (batarya hariç) kg 1.4 Batarya AP 2.5 AP 5.0 AP 8.0 Batarya ağırlığı/kg 0,42 0,72 1,18 Çalışma Sıcaklığı -10~40°C Şarj Sıcaklığı 4~40°C Depolama Sıcaklığı <50°C Şarj cihazı CA 10.8/18.0, CA 18.0-LD Genel bakış (bkz. şekil A) Ürün özelliklerine ait numaralar için teknik resim sayfalarındaki makine çizimlerine bakın. 1 Toimintovalitsin 2 Lukitusholkki 3 LED-työvalo 4 Suunnan esivalintakytkin (eteenpäin / lukitus keskelle / taaksepäin) 5 Portaaton nopeuden liipaisinkytkin 6 Pehmeä otepinta90

Kullanım için talimatlar Elektrikli aleti çalıştırmadan önce Elektrikli aleti ve aksesuarları ambalajından çıkarın ve eksik veya hasarlı parça olup olmadığını kontrol edin. NOT Teslimatta batarya tam olarak şarj edilmemiştir. İlk çalıştırmadan önce bataryayı tam olarak şarj edin. Şarj cihazının kullanım kılavuzuna bakın. Bataryayı takma/değiştirme

Şarj edilmiş bataryayı tık sesi çıkararak yerine oturuncaya kadar alete itin (bkz. şekil B).

Çıkarmak için çıkarma düğmesine (1.) basın ve bataryayı çekin (2.) (bkz. şekil C). DİKKAT! Alet kullanımda değilken batarya kutuplarını koruyun. Gevşek metal parçalar kutuplara kısa devre yaptırabilir, patlama ve yangın tehlikesi oluşturabilir! Batarya şarj durumu

Şarj durumu göstergesi LED’lerinden şarj durumunu kontrol etmek için düğmeye basın (bkz. şekil D).LED’lerden biri yanıp sönüyorsa bataryanın şarj edilmesi gerekir. Düğmeye basıldıktan sonra LED’lerden hiçbiri yanmazsa batarya arızalıdır ve değiştirilmesi gerekir. Gösterge 5 saniye sonra söner. NOT Bataryayı şarj etmek için şarj cihazı kullanım kılavuzunda belirtilen talimatları izleyin. SDS-artı saplı takımların takı lması DİKKAT! Kullanılmış kesme aksesuarları ısınabilir. Koruyucu eldiven giyin! UYARI! Elektrikli alet üzerinde herhangi bir çalışma yapmadan önce bataryayı çıkarın.

Tetiği (5) kilitlemek için yön seçim düğmesini (4) orta konuma getirin.

Takımları temizleyin ve kavrama sapını hafifçe yağlayın (bkz. Şekil E)

SDS matkap ucunu, otomatik olarak kilitlenene kadar uç tutucuya bir döndürme hareketiyle takın (bkz. Şekil F).

Kesme aksesuarını çekerek kilidi kontrol edin. Aksesuarları çıkarma UYARI! Elektrikli alet üzerinde herhangi bir çalışma yapmadan önce bataryayı çıkarın. DİKKAT! Kullanılmış kesme aksesuarları ısınabilir. Koruyucu eldiven giyin! Kilitleme manşonunu geriye doğru çekin (1.) (bkz. Şekil G) Kesme aksesuarını çıkarın (2.) (bkz. şekil G). Yön ön seçimi DİKKAT! Dönüş yönünü sadece alet dururken değiştirin. Yön ön seçim düğmesini gerekli konuma getirin (bkz. şekil H):

Sol: saat yönü (delik açmak, vidaları takmak ve sıkmak için)

Sağ: saat yönünün tersi (vidaları çıkarmak ve gevşetmek için)

Orta: çalıştırma kilidi (alet değişimi yaparken, elektrikli alet üzerinde çalışırken) NOT Darbeli matkap, yön ön seçim düğmesi (4) tamamen sola veya sağa getirilmedikçe çalışmaz. UYARI! Batarya ile çalışan aletler her zaman çalışma durumundadır. Bu nedenle yön ön seçim düğmesi (4), alet kullanımda değilken veya aleti yan tarafınızda taşırken her zaman orta konumda kilitlenmelidir. LED çalışma ışığı (bkz. şekil I) Alet, çalışma alanını aydınlatmak ve ışığın yetersiz olduğu alanlarda çalışırken görüşü iyileştirmek için bir LED çalışma ışığına (3) sahiptir. Tetiğe (5) basıldığında LED çalışma lambası (3) otomatik olarak yanar.Alet üzerindeki düğmeye basıldığında LED çalışma ışığı (3) hızlı ve sürekli olarak yanıp sönmeye başlarsa bataryanın gücü bitmiş demektir ve bataryanın yeniden şarj edilmesi gerekir.Çalışma modunun ayarlanması (bkz. şekil J)91

DİKKAT! Elektrikli alet durana kadar çalışma modunu değiştirmeyin.

Darbeli matkabı iki farklı modda kullanmak mümkündür. Gerekli çalıştırma modunu seçmek için fonksiyon seçiciyi (1) belirtilen konumlara çevirin (bkz. şekil J). Delme Darbeli delme Gerekli çalıştırma modunu seçmek için fonksiyon seçiciyi (1) belirtilen konumlara çevirin. NOT Döner topuz tüm konumlarda duyulabilir şekilde yerine oturmalıdır. Elektrikli el aletinin çalıştırılması (bkz. Resim K)

Aleti çalıştırmak için: Tetiği (5) basılı tutun. Elektrikli aletin tetiği, hızın veya darbe oranının yavaşça maksimum değere yükseltilmesini sağlar.

Aleti kapatmak için: Tetiği (5) bırakın. Değişken hız özelliği büyük ölçüde kullanışlıdır. Ayrıca belirli bir uygulama için en iyi hızı seçmenizi sağlar. NOT Değişken hız özelliğinin yalnızca kısa bir süre için kullanılması önerilir. Aleti sürekli olarak farklı hızlarda çalıştırmayın. Düğmeye zarar verebilir. UYARI! Sıcaklık sıfırın altındayken ve aleti açtıktan sonra herhangi bir darbe olgusu yoksa lütfen aleti kullanmadan önce 2-3 dakika çalıştırın. Delik delme (bkz. şekil L) Büyük çaplı bir delik açmaya çalışırken, bazen daha küçük bir matkap ucuyla başlamak ve ardından gereken boyuta kadar çalışmak en iyisidir. Böylece matkabın aşırı yüklenmesi önlenir. Matkap ucu takılırsa matkabın kalıcı hasar görmesini önlemek için hemen kapatın. Ucu çıkarmak için matkabı ters yönde çalıştırmayı deneyin. Matkabı delikle aynı hizada tutun. İdeal olarak, matkap ucu işe dik açıyla girmelidir. Delme sırasında açının değiştirilmesi, ucun deliği tıkayarak yerinden fırlamasına ve yaralanmaya neden olabilir. Matkap, delinen parçayı yarıp geçmek üzereyken basıncı azaltın. Aleti zorlamayın, kendi hızında çalışmasına izin verin. Uçları keskin tutun. Ahşap delme (bkz. şekil M) Daha büyük delikler açarken maksimum performans için ahşap delmek için delgi ucu veya kürek uçları kullanın.

Aleti delme moduna ayarlayın.

Ucun başlangıç noktasından kaymasını önlemek için delmeye çok düşük bir hızda başlayın. Uç ahşaba girerken hızı artırın.

Açık delikler açarken, deliğin arkasında pürüzlü veya kıymık kenarları önlemek için iş parçasının arkasına bir ahşap blok yerleştirin. Metal delme Maksimum performans için, metal delmede HSS matkap uçlarını kullanın.

Metalleri delerken, aşırı ısınmayı önlemek için matkap ucuna biraz yağ sürün. Yağ, ucun ömrünü uzatır ve delme verimliliğini artırır.

Aleti delme moduna ayarlayın.

Ucun başlangıç noktasından kaymasını önlemek için delmeye çok düşük bir hızda başlayın.

Uç aşırı ısınmadan delik açmayı sağlayan bir hızda ve basınçta aleti kullanın. Çok fazla basınç uygulamak:

Rulmanları aşındırır.

Uçları büker veya yakar.

Merkezden sapmış veya düzensiz şekilli delikler oluşturur. Duvar delme (bkz. şekil N) Maksimum performans için tuğla, fayans, beton vb. üzerinde delikler açarken yüksek kalitede karbür uçlu duvar delme uçları kullanın.

Uç veya alet aşırı ısınmadan delik açmayı sağlayan bir hızda ve basınçta aleti kullanın. Çok fazla basınç uygulamak:

Rulmanları aşındırır.

Uçları büker veya yakar.92

Merkezden sapmış veya düzensiz şekilde delikler oluşturur.

Tuğlada en iyi sonucu elde etmek için hafif basınç ve orta hız uygulayın. Beton gibi sert malzemeler için ek basınç uygulayın.

Fayans üzerinde delikler açarken, en iyi hızı ve basıncı belirlemek için ıskartaya ayrılan bir parça üzerinde alıştırma yapın. Matkap ucunun kaymasını/savrulmasını önlemek için amaçlanan delme noktası üzerinde bir “X” şekli oluşturmak için önce iki parça maskeleme bandı uygulayın.

Ucun başlangıç noktasından kaymasını önlemek için delmeye çok düşük bir hızda başlayın. Bakım UYARI! Alet üzerinde herhangi bir çalışma yapmadan önce bataryayı çıkarın. Temizlik DİKKAT! basınçlı hava ile temizlik yaparken daima koruyucu gözlük takın. Elektrikli aletin havalandırma deliklerini düzenli olarak temizleyin. Temizleme sıklığı malzemeye ve kullanım süresine bağlıdır. Gövde içine ve motora kuru basınçlı hava üfleyerek düzenli olarak temizleyin. Onarım Onarımlar yalnızca yetkili bir müşteri hizmetleri merkezi tarafından gerçekleştirilebilir. Yedek parçalar ve aksesuarlar Diğer aksesuarlar, özellikle kesme aksesuarları, üreticinin kataloglarında bulunabilir. Parça yerleşim çizimleri ve yedek parça listeleri ana sayfamızda bulunabilir: www.flex-tools.com Bertaraf bilgileri UYARI! Gereksiz elektrikli aletleri kullanılamaz hale getirin: güç kablosunu çıkartarak elektrikle çalışan elektrik aletini, batarya ile çalışan cihazların bataryasını çıkarın. Sadece AB ülkeleri içindirElektrikli aletleri evsel atıkların içine atmayın!Atık Elektrikli ve Elektronik Cihazlar hakkındaki 2012/19/EU Avrupa Direktifi uyarınca ve ulusal yasalara uygun olarak kullanılan elektrikli aletler ayrı olarak toplanmalı ve çevre dostu bir şekilde geri dönüştürülmelidir. Atık bertarafı yerine hammadde geri kazanımı.Cihaz, aksesuarlar ve ambalajlar çevre dostu bir şekilde geri dönüştürülmelidir. Plastik parçalar malzeme türüne göre geri dönüşüm için tanımlanmıştır. UYARI! Bataryaları evsel atıklara, ateşe veya suya atmayın. Kullanılmış bataryaları açmayın. Sadece AB ülkeleri içindir:2006/66/EC sayılı Direktife göre hatalı veya kullanılmış bataryalar geri dönüştürülmelidir. NOT Lütfen bayinize bertaraf etme seçenekleri hakkında danışın!93

-Uygunluk beyanı Tüm sorumluluğu üstümüze alarak “Teknik özellikler” bölümünde açıklanan ürünün, aşağıdaki standartlara veya normatif dokümanlara uygun olduğunu beyan ederiz: 2014/30/EU, 2006/42/EC, 2011/65/EU sayılı direkti󰘱erin düzenlemelerine uygun olarak EN 62841 standardı. Teknik dokümanlardan sorumlu: FLEX- Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr Peter Lameli Klaus Peter Weinper Tekninen päällikkö Laatuosaston päällikkö (QD)

01.03.2023; FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr Sorumluluktan muafiyet Üretici ve temsilcisi, ürünün veya kullanılamaz bir ürünün neden olduğu iş kesintilerinden kaynaklanan zararlardan ve kâr kayıplarından sorumlu değildir. Üretici ve temsilcisi, ürünün yanlış kullanılması veya ürünün diğer üreticilerin ürünleri ile kullanılması sonucu oluşabilecek hasarlardan sorumlu değildir.94
