NÁVOD K OBSLUZE FHE 116 18.0EC Flex

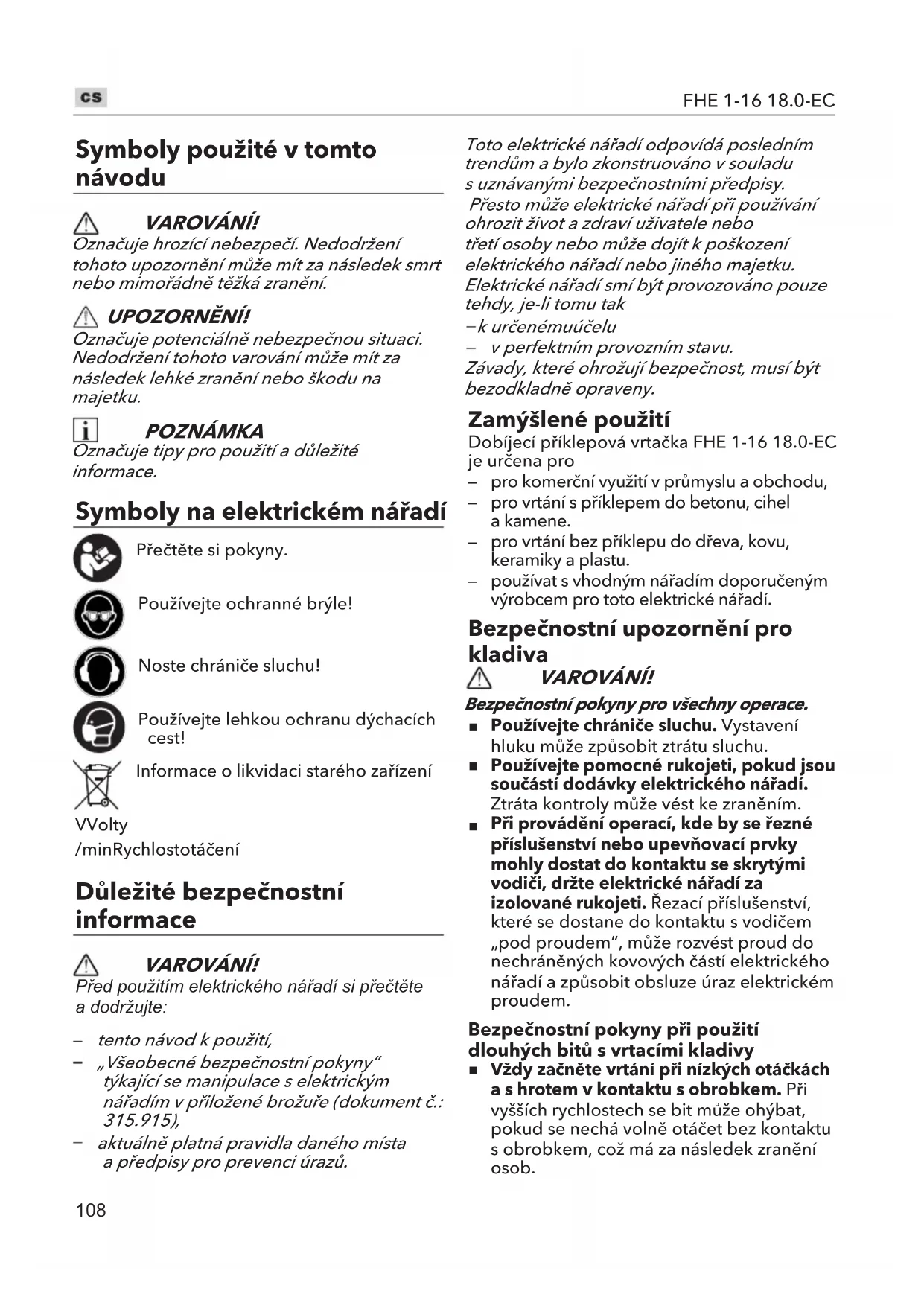

Symboly použité vtomto návodu VAROVÁNÍ! Označuje hrozící nebezpečí. Nedodržení tohoto upozornění může mít za následek smrt nebo mimořádně těžká zranění. UPOZORNĚNÍ! Označuje potenciálně nebezpečnou situaci. Nedodržení tohoto varování může mít za následek lehké zranění nebo škodu na majetku. POZNÁMKA Označuje tipy pro použití adůležité informace. Symboly na elektrickém nářadí Přečtěte si pokyny. Používejte ochranné brýle! Noste chrániče sluchu! Používejte lehkou ochranu dýchacích cest! Informace olikvidaci starého zařízení V Volty /min Rychlost otáčení Důležité bezpečnostní informace VAROVÁNÍ! Před použitím elektrického nářadí si přečtěte a dodržujte: tento návod kpoužití, „Všeobecné bezpečnostní pokyny“ týkající se manipulace selektrickým nářadím vpřiložené brožuře (dokument č.: 315.915), aktuálně platná pravidla daného místa apředpisy pro prevenci úrazů. Toto elektrické nářadí odpovídá posledním trendům abylo zkonstruováno vsouladu suznávanými bezpečnostními předpisy. Přesto může elektrické nářadí při používání ohrozit život azdraví uživatele nebo třetí osoby nebo může dojít kpoškození elektrického nářadí nebo jiného majetku. Elektrické nářadí smí být provozováno pouze tehdy, je-li tomu tak kurčenému účelu vperfektním provozním stavu. Závady, které ohrožují bezpečnost, musí být bezodkladně opraveny. Zamýšlené použití Dobíjecí příklepová vrtačka FHE 1-16 18.0-EC je určena pro

pro komerční využití vprůmyslu aobchodu,

pro vrtání spříklepem do betonu, cihel akamene.

pro vrtání bez příklepu do dřeva, kovu, keramiky aplastu.

používat svhodným nářadím doporučeným výrobcem pro toto elektrické nářadí. Bezpečnostní upozornění pro kladiva VAROVÁNÍ! Bezpečnostní pokyny pro všechny operace.

Používejte chrániče sluchu. Vystavení hluku může způsobit ztrátu sluchu.

Používejte pomocné rukojeti, pokud jsou součástí dodávky elektrického nářadí. Ztráta kontroly může vést ke zraněním.

Při provádění operací, kde by se řezné příslušenství nebo upevňovací prvky mohly dostat do kontaktu se skrytými vodiči, držte elektrické nářadí za izolované rukojeti. Řezací příslušenství, které se dostane do kontaktu svodičem „pod proudem“, může rozvést proud do nechráněných kovových částí elektrického nářadí azpůsobit obsluze úraz elektrickém proudem. Bezpečnostní pokyny při použití dlouhých bitů svrtacími kladivy

Vždy začněte vrtání při nízkých otáčkách ashrotem vkontaktu sobrobkem. Při vyšších rychlostech se bit může ohýbat, pokud se nechá volně otáčet bez kontaktu sobrobkem, což má za následek zranění osob.109

Vyvíjejte tlak pouze vpřímé linii sbitem anevyvíjejte nadměrný tlak. Bity se mo-hou ohýbat azpůsobit zlomení nebo ztrátu kontroly, což má za následek zranění osob. Další bezpečnostní pravidla

Obrobek zajistěte. Upínací zařízení nebo svěrák udrží obrobek na místě lépe abezpečněji než držení vruce.

Nevrtejte, nepřipevňujte ani nepronikejte do stávajících stěn nebo jiných slepých oblastí, kde může být přítomné elektrické vedení. Pokud je tato situace nevyhnutelná, odpojte všechny pojistky nebo jističe napájející toto pracoviště.

Postavte se tak, abyste nebyli zachyceni mezi nářadím nebo boční rukojetí astěnami nebo sloupky. Pokud by se bit zachytil nebo zasekl během práce, reakční moment nářadí může rozdrtit ruku nebo nohu.

Použijte vhodné detektory kdetekci skrytých napájecích kabelů nebo se obraťte na místní dodavatelskou společnost. Kontakt selektrickými kabely může způsobit požár a/nebo úraz elektrickým proudem. Poškozené plynové potrubí může způsobit výbuch. Řezání do vodovodního potrubí způsobí poškození majetku nebo může způsobit úraz elektrickým proudem.

Při práci držte elektrické nářadí pevně oběma rukama aujistěte se, že stojíte pevně. Elektrické nářadí se ovládá bezpečněji, pokud jej držíte oběma rukama.

Používejte pouze nářadí sdržákem nářadí SDS-plus. Zatáhněte za nářadí azkontrolujte, zda je správně zajištěno.

Prach uvolněný zmateriálů, jako jsou olověné barvy, některé druhy dřeva, minerály akovy, může být nebezpečný pro obsluhu nebo osoby vokolí. Vdechování nebo dotyk takového prachu může způsobit onemocnění dýchacích cest a/nebo alergické reakce.

Zajistěte dobré větrání pracoviště.

Pokud je to možné, použijte externí odsávání prachu.

Doporučuje se nosit respirátor vybavený filtrem třídy P2.

Nepracujte smateriály, které uvolňují nebezpečné látky (např. azbest).

Používejte pouze originální baterie snapětím odpovídajícím napětí uvedenému na typovém štítku elektrického nářadí. Použití jiných baterií, např. imitací, repasovaných baterií apod., zvyšuje riziko zranění aškod na majetku následkem výbuchu baterií.

Nabíjejte baterie pouze pomocí nabíječek doporučených výrobcem. Nabíječka vhodná pro jeden typ baterie může při použití sjinou baterií představovat nebezpečí požáru.

Baterie může být poškozena špičatými předměty, jako jsou např. hřebíky nebo šroubováky nebo vnější silou. Může tak dojít kvnitřnímu zkratu, který by mohl způsobit spálení, kouření, explozi nebo přehřátí baterie.

Před jakoukoli prací na elektrickém nářadí přesuňte přepínač předvolby směru do střední polohy.

Spínač předvolby směru používejte pouze při zastaveném nářadí.

Elektrické nářadí označte pouze samolepkami. Do krytu nevyvrtejte žádné otvory. Hluk avibrace Hodnoty hluku avibrací byly stanoveny vsouladu snormou EN 62841. Hodnocená hladina hluku elektrického nářadí aje typicky:

Neurčitost: K = 3 dB.Celková hodnota vibrací:

Emisní hodnota a h,HD : 18,10 m/s

UPOZORNĚNÍ! Uvedená měření se týkají nového elektrického nářadí. Denní použití způsobuje změnu hodnot hluku avibrací. POZNÁMKA Úroveň emisí vibrací uvedená vtomto informačním listu byla měřena vsouladu smetodou měření standardizovanou vEN62841 alze ji použít kporovnání jednoho nářadí sdruhým. Celkové deklarované hodnoty vibrací adeklarované hodnoty emise hluku mohou být také použity při předběžném posouzení expozice.110 FHE 1-16 18.0-ECPokud se však nářadí používá pro různé aplikace srůznými řezným příslušenstvím nebo špatně udržovaným příslušenstvím, může se úroveň emisí vibrací lišit.Díky tomu se může výrazně zvýšit úroveň expozice vprůběhu celého pracovního období.Pro přesný odhad úrovně expozice vibracím je nutné vzít vúvahu také časy, kdy je nářadí vypnuté nebo spuštěné, ale ve skutečnosti se nepoužívá.Díky tomu může být výrazně snížena úroveň expozice vrámci celé pracovní doby.Identifikujte další bezpečnostní opatření kochraně obsluhy nářadí před účinky vibrací, jako jsou: údržba nářadí avrtacího příslušenství, udržování rukou vteple, organizace pracovních postupů. VAROVÁNÍ! - Emise hluku při skutečném používání elektrického nářadí se mohou lišit od deklarovaných hodnot vzávislosti na způsobech použití nářadí, zejména na tom, jaký druh obrobku je zpracováván.- Obsluha musí určit bezpečnostní opatření na ochranu obsluhy, která jsou založena na odhadu expozice ve skutečných podmínkách použití (spřihlédnutím ke všem částem provozního cyklu, jako jsou doby, kdy je nářadí vypnutý akdy běží nečinnosti kromě doby spouštění UPOZORNĚNÍ! Při akustickém tlaku vyšším než 85 dB (A) používejte chrániče sluchu. Technická data NářadíFHE 1-16 18.0-ECTyp Vrtací kladivoJmenovité napětí V= 18Rychlost při chodu naprázdno/min 0-810Příklepová rychlost /min 0-4500Max. průměr vrtákuVrtání do dřeva mm 13Vrtání do kovu mm 8Vrtání do betonu mm 18Energie nárazu (podle „postupu EPTA 05/2009“)J 1,5Držák nářadí SDS-plusHmotnost podle „Postupu EPTA 01/2003“ (bez akumulátoru)kg 1,4Hmotnost akumulátoru/ AP 2,5 AP 5,0 AP 8,0Provozní teplota0,42 0,72 1,18Teplota nabíjení- 10 až 40 ° CSkladovací teplota4 až 40 ° CNabíječka <50°CCharger CA 10,8/18,0, CA 18,0-LD Přehled (viz obr. A) Číslování funkcí výrobku odkazuje na vyobrazení přístroje na stránce sobrázky.1 Volič funkcí2 Zajišťovací objímka3 Pracovní LED světlo4 Přepínač předvolby směru (vpřed/středový zámek/vzad)5 Spouštěcí spínač snastavením rychlosti6 Měkká rukojeť Návod kpoužití Před zapnutím elektrického nářadí Vybalte elektrické nářadí apříslušenství azkontrolujte, zda nechybí nebo nejsou poškozené žádné díly. POZNÁMKA Akumulátory nejsou při dodání plně nabity. Před prvním uvedením do provozu akumulátory plně nabijte. Viz návod kobsluze nabíječky.111

Vložení/výměna akumulátoru

Nabitý akumulátor zatlačte do elektrického nářadí, dokud nezapadne na místo (viz obr. B).

Chcete-li akumulátor vyjmout, stiskněte uvolňovací tlačítko (1.) aakumulátor (2.) vytáhněte (viz obr. C). UPOZORNĚNÍ! Pokud zařízení nepoužíváte, chraňte kontakty akumulátoru. Volné kovové části mohou zkratovat kontakty; nebezpečí výbuchu apožáru! Stav nabití akumulátoru

Stiskněte tlačítko pro kontrolu stavu nabití na LED kontrolce stavu nabití (viz obrázek D).Pokud některá zLED bliká, je třeba akumulátor znovu nabít. Pokud se po stisknutí tlačítka nerozsvítí žádná LED, je akumulátor vadný amusí být vyměněn. Ukazatel zhasne po 5 vteřinách. POZNÁMKA Postupujte podle pokynů pro nabíjení baterie uvedených vnávodu kobsluze nabíječky. Vkládací nářadí se stopkou SDS- plus UPOZORNĚNÍ! Použité řezné příslušenství se může zahřát. Používejte ochranné rukavice! VAROVÁNÍ! Před prováděním jakýchkoli prací na nářadí nejprve vyjměte akumulátor.

Umístěte přepínač směru 4 do střední polohy, abyste zablokovali spouštěcí spínač

Očistěte nářadí alehce namažte stopku (viz obrázek E)

Zasuňte bit SDS do držáku bitů otáčením, dokud se automaticky nezajistí (viz obrázek F).

Zkontrolujte zámek zatažením za řezné příslušenství. Demontáž příslušenství VAROVÁNÍ! Před prováděním jakýchkoli prací na nářadí nejprve vyjměte akumulátor. UPOZORNĚNÍ! Použité řezné příslušenství se může zahřát. Používejte ochranné rukavice! Zatáhněte zajišťovací pouzdro dozadu (1.) (viz obrázek G) Odstraňte řezné příslušenství (2.) (viz obrázek G). Předvolba směru UPOZORNĚNÍ! Směr otáčení měňte pouze při zastaveném nářadí. Přesuňte přepínač předvolby směru do požadované polohy (viz obrázek H):

Vlevo: ve směru hodinových ručiček (vrtání, vkládání šroubů, utahování šroubů)

Vpravo: proti směru hodinových ručiček (vyšroubování šroubů, uvolnění šroubů)

Uprostřed: blokování zapnutí (výměna nářadí, při práci na elektrickém nářadí) POZNÁMKA Kladivo se nerozběhne, dokud není přepínač předvolby směru 4 plně zasunut doleva nebo doprava. VAROVÁNÍ! Akumulátorové nářadí je vždy vprovozuschopném stavu. Proto by měl být přepínač předvolby směru 4 vždy zajištěn ve střední poloze, když nářadí nepoužíváte nebo jej nosíte usebe. LED pracovní světlo (viz obrázek I) Nářadí má LED pracovní světlo 3 pro osvětlení pracovního prostoru azlepšení vidění při práci voblastech snedostatečným osvětlením. Pracovní světlo LED 3 se automaticky zapne, když je stisknutý spínač 5.Pokud pracovní světlo LED 3 začne rychle anepřetržitě blikat, když je spínač na nářadí stisknutý, akumulátor se vybil aje třeba jej dobít. Nastavení provozního režimu (viz obrázek J) UPOZORNĚNÍ! Neměňte provozní režim, dokud se elektrické nářadí nezastaví.

Příklepovou vrtačku je možné používat ve dvou různých režimech.Pro volbu požadovaného provozního režimu otočte volič funkcí (1) do uvedených poloh (viz obrázek J). Vrtání Vrtání spříklepem112

Pro volbu požadovaného provozního režimu otočte volič funkcí 1 do uvedených poloh. POZNÁMKA Otočný knoflík musí slyšitelně zapadnout na místo ve všech polohách. Zapnutí elektrického nářadí (viz obrázek K)

Chcete-li nářadí zapnout: Stiskněte apodržte spouštěcí spínač (5). Spouštěcí spínač elektrického nářadí umožňuje pomalé zvyšování rychlosti nebo rychlosti příklepu na maximální hodnotu.

Chcete-li nářadí vypnout: Uvolněte spouštěcí spínač (5). Zvláště užitečná je funkce sproměnnou rychlostí. Umožňuje vám také vybrat nejlepší rychlost pro konkrétní aplikaci. POZNÁMKA Doporučujeme používat funkci proměnlivé rychlosti pouze krátkodobě. Nepracujte snářadím nepřetržitě při různých rychlostech. Mohlo by dojít kpoškození spínače. VAROVÁNÍ! Před použitím nejprve spusťte nářadí na 2-3 minuty, dokud je teplota pod nulou apo zapnutí nářadí nedochází kžádnému nárazu. Vrtání otvorů (viz obrázek L) Když se pokoušíte vyvrtat díru ovelkém průměru, je někdy nejlepší začít smenším vrtákem apoté pracovat na požadované velikosti. Tím se zabrání přetížení vrtačky. Pokud se vrtačka zasekne, okamžitě ji vypněte, aby nedošlo kjejímu trvalému poškození. Zkuste spustit vrtačku vopačném směru, abyste vyjmuli vrták. Udržujte vrták vrovině sotvorem. Videálním případě by vrták měl vstupovat do obrobku vpravém úhlu. Pokud se úhel během vrtání změní, může to způsobit odlomení vrtáku azablokování otvoru amožná izranění. Snižte tlak, když se vrták chystá projít vrtaným předmětem. Netlačte na nářadí silou, nechte jej pracovat svým vlastním tempem. Udržujte vrták ostrý. Vrtání do dřeva (viz obrázek M) Pro maximální výkon při vrtání větších otvorů používejte pro vrtání do dřeva šnekové nebo lopatkové vrtáky.

Nastavte nářadí do režimu vrtání.

Začněte vrtání velmi nízkou rychlostí, abyste zabránili sklouznutí vrtáku zvýchozího bodu. Zvyšte rychlost, když se zakousne do dřeva.

Při vrtání průchozích otvorů umístěte pod obrobek dřevěný špalek, abyste zabránili roztřepeným nebo odštípnutým okrajům na zadní straně otvoru. Vrtání kovů Pro dosažení maximálního výkonu používejte pro vrtání do kovu vrtáky HSS.

Při vrtání kovů použijte lehký olej na vrták, aby se nepřehřál. Olej prodlouží životnost vrtáku azvýší účinnost vrtání.

Nastavte nářadí do režimu vrtání.

Začněte vrtání velmi nízkou rychlostí, abyste zabránili sklouznutí vrtáku zvýchozího bodu.

Udržujte rychlost apřítlak, který umožňuje vrtání bez přehřátí vrtáku. Použití příliš velkého přítlaku způsobí:

Ohýbaní nebo spálení vrtáků.

Vrtání mimo střed nebo nepravidelně tvarované otvory. Vrtání zdiva (viz obrázek N) Pro maximální výkon používejte při vrtání otvorů do cihel, dlaždic, betonu atd. vysoce kvalitní vrtáky do zdiva stvrdokovovými hroty.

Udržujte rychlost atlak, které umožňují řezání bez přehřátí vrtáku nebo nářadí. Použití příliš velkého přítlaku způsobí:

Ohýbaní nebo spálení vrtáků.

Vrtání mimo střed nebo nepravidelně tvarované otvory.

Pro dosažení nejlepších výsledků vcihle použijte lehký přítlak astřední rychlost. Vyvíjejte dodatečný přítlak na tvrdé materiály, jako je beton.

Při vrtání otvorů do dlaždic si přecvičte vrtání na odpadovém kousku, abyste určili nejlepší rychlost apřítlak. Aby se zabránilo sklouznutí vrtáku, nejprve nalepte dva kusy maskovací pásky avytvořte tvar „X“ nad zamýšleným bodem vrtání.

Začněte vrtání velmi nízkou rychlostí, abyste zabránili sklouznutí vrtáku zvýchozího bodu.113

Údržba apéče VAROVÁNÍ! Před prováděním jakýchkoliv prací na nářadí vyjměte akumulátor. Čištění UPOZORNĚNÍ! při čištění stlačeným vzduchem vždy používejte ochranné brýle. Nářadí avětrací otvory pravidelně čistěte. Četnost čištění závisí na materiálu adélce používání. Vnitřek pouzdra amotor pravidelně ofukujte suchým stlačeným vzduchem. Opravy Opravy smí provádět pouze autorizované servisní středisko. Náhradní díly apříslušenství Další příslušenství, zejména řezací příslušenství, naleznete vkatalozích výrobce. Schematické výkresy aseznamy náhradních dílů naleznete na naší domovské stránce: www.flex-tools.com. Informace olikvidaci VAROVÁNÍ! Nepotřebné elektrické nářadí učiňte nepoužitelným: odstraněním napájecího kabelu vpřípadě síťového elektrického nářadí, vyjmutím akumulátoru vpřípadě akumulátorového elektrického nářadí. Pouze vzemích EUElektrické nářadí nelikvidujte vrámci domovního odpadu!Vsouladu sevropskou směrnicí 2012/19/EU oodpadních elektrických aelektronických zařízeních aprovedení do vnitrostátních právních předpisů musí být elektrické nářadí shromažďováno odděleně arecyklováno způsobem šetrným kživotnímu prostředí.Recyklace surovin místo likvidace odpadu.Zařízení, příslušenství aobaly by měly být recyklovány způsobem šetrným kživotnímu prostředí. Plastové díly jsou určeny pro recyklaci podle druhu materiálu. VAROVÁNÍ! Baterie nevhazujte do domovního odpadu, ohně ani vody. Použité akumulátory neotvírejte. Pouze vzemích EU:Vsouladu se směrnicí 2006/66/ES musí být vadné nebo použité akumulátory recyklovány. POZNÁMKA Informujte se uvašeho prodejce omožnostech likvidace! -Prohlášení o shodě Prohlašujeme na naši vlastní odpovědnost, že výrobek popsaný včásti „Technické specifikace“ splňuje následující normy nebo normativní dokumenty:EN 62841 v souladu s předpisy směrnic 2014/30/EU, 2006/42/ES, 2011/65/EU.Za technické dokumenty zodpovídá: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/MurrPeter Lameli Klaus Peter WeinperVedoucí technického Vedoucí odděleníoddělení kvality (QD)01.03.2023; FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr Vyloučení odpovědnosti Výrobce ajeho zástupce neodpovídají za škody aušlý zisk vdůsledku přerušení podnikání způsobeného výrobkem nebo nepoužitelným výrobkem.Výrobce ajeho zástupce neručí za škody, které byly způsobeny nesprávným použitím výrobku nebo použitím výrobku svýrobky jiných výrobců.114
