| Vrsta izdelka | Udarni vrtalnik (rotacijsko kladivo) |
| Znamka | Flex |
| Model | FHE 116 18.0EC |
| Nazivna napetost | 18 V enosmerno |
| Hitrost prostega teka | 0 - 810 vrt/min |
| Udarna frekvenca | 0 - 4500 udarcev/min |
| Maks. premer vrtanja (les) | 13 mm |
| Maks. premer vrtanja (kovina) | 8 mm |
| Maks. premer vrtanja (beton) | 18 mm |
| Udarna energija (EPTA 05/2009) | 1,5 J |
| Vpenjalo | SDS-plus |
| Teža (brez baterije) | 1,4 kg |
| Tip baterije | Li-Ion (združljiva z AP 2.5, AP 5.0, AP 8.0) |
| Teža baterije | 0,42 - 1,18 kg glede na kapaciteto |
| Delovna temperatura | -10 do 40 °C |
| Temperatura polnjenja | 4 do 40 °C |
| Temperatura skladiščenja | < 50 °C |
| Raven zvočnega tlaka (LpA) | 87 dB(A), negotovost K=3 dB |
| Raven zvočne moči (LWA) | 95 dB(A), negotovost K=3 dB |
| Vibracije (vrtanje v beton) | 18,10 m/s², negotovost K=1,5 m/s² |
| Funkcije | Vrtanje, udarno vrtanje, regulator hitrosti, vzvratna smer vrtenja, centralno zaklepanje |
| Osvetlitev | LED delovna svetilka |
| Varnost | Pomožni ročaj, zaklepanje stikala, zaščita pred ponovnim zagonom |
| Vzdrževanje | Redno čiščenje prezračevalnih odprtin s suhim stisnjenim zrakom |
| Popravljivost | Popravila pri pooblaščenem servisu; nadomestni deli na voljo na www.flex-tools.com |
| Certifikati | CE, skladnost z direktivami 2014/30/EU, 2006/42/ES, 2011/65/EU |
Pogosto zastavljena vprašanja - FHE 116 18.0EC Flex
Vprašanja uporabnikov o FHE 116 18.0EC Flex
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš Vrtalnik v formatu PDF brezplačno! Poiščite svoja navodila FHE 116 18.0EC - Flex in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. FHE 116 18.0EC znamke Flex.
NAVODILA ZA UPORABO FHE 116 18.0EC Flex
Nosite štitnike za uši!
Koristite laganu zašitu za disanje!
Informacije o odlaganju starog uredaja
V volti
/min Brzina vrtnje
Văžne sigurnosne informacije
UPOZORENJE!
Prijepurorabelektricnogalataprocitajestjedecce:
Oznacuje grozeco nevarnost. Neupostevanj
tega opozorila lahko privede do izgube
živiljenja ali izjemno Hudih telesnih poskodb.
POZOR!
Oznacuje morebitno nevarnost. Neupostevanje tega opozorila lahko prive dedo lazjih telesnih poskodb ali materialne skode.
OPOMBA
Oznacuje nasvete pri uporabi in pomembne informacije.

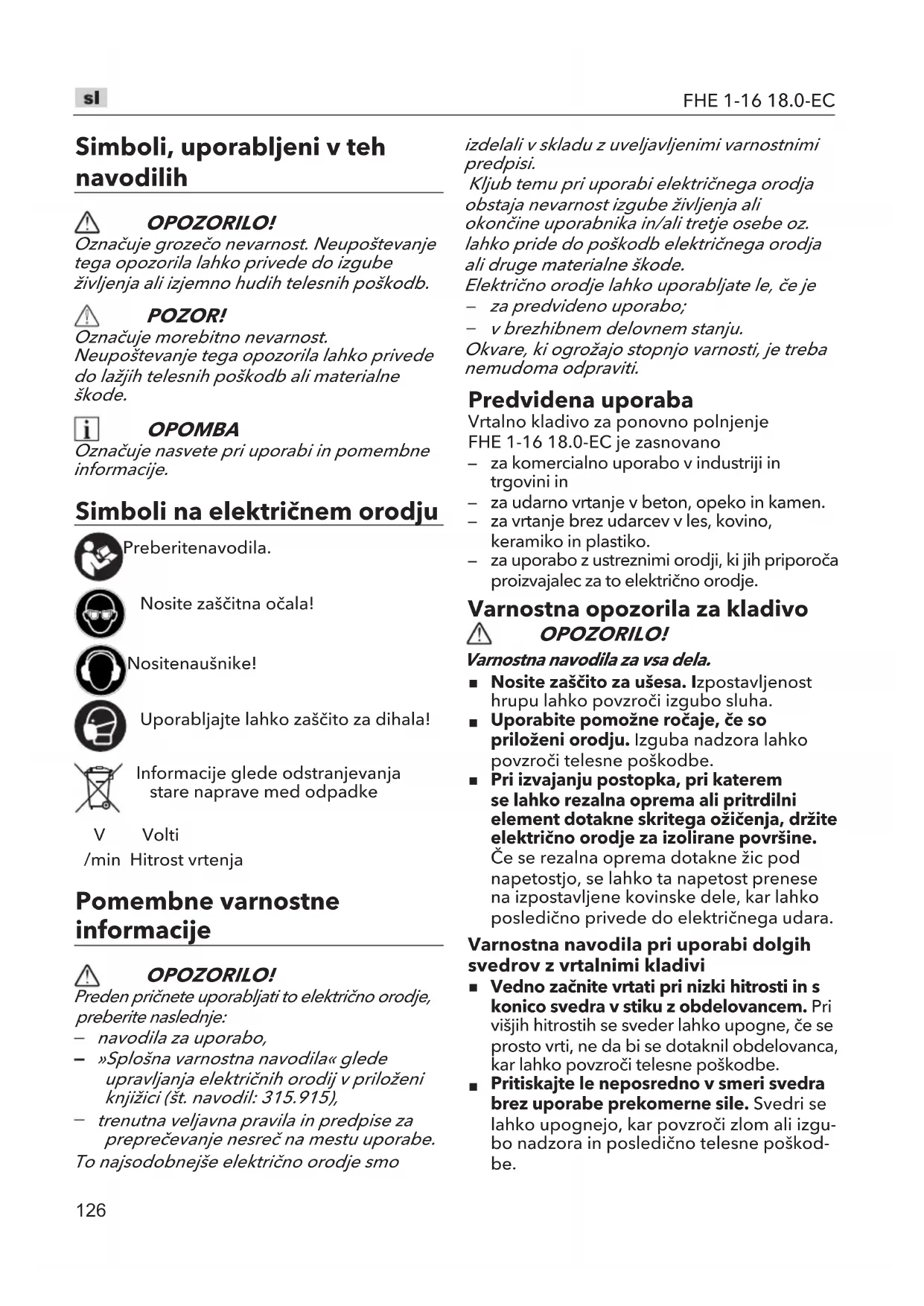

Simboli na elektrichem orodju
Preberitenavodila.
Nosite zašcitna očala!
Nositenaušnike!
Uporabljaje Iahko zaščito za dihala!
Informacije glede odstranjevanja stare naprave med opadke
V
Volti
/min Hitrost vrtenja
Pomembne varnostne informacije
OPOZORILO!
Preden pricnete uporabljati to elektricno orodje, preberite naslednje:
- navodila za uporabo,
- Splošna varnostna navodila « glede upravljanja elektrichnih orodij v prilozeni knjižici (st. navodil: 315.915),
- trenutna veljavna pravila in predpise za preprecevanje nesrec na mestu uporabe. To najsodobnejse elektricno orodje smo
izdelali v sklearndu z uveljavljenimi varnostnimi predpisi.
Kljub temu pri uporabi elektricnega orodja obstaja nevarnost izgube ziviljenja ali okoncine uporabnika in/ali tretje osebe oz. lahko pride do poskodb elektricnega orodja ali druge materialne skode.
Elektricno orodje lahko uporabljate le, ce je
- za predvideno uporabo;
- v brezhibnem delovnem stanju.
Okvar, ki ogrozajo stopnjo varnosti, je treba nemudoma odpraviti.
Predvidena uporaba
Vrtalno kladivo za ponovno polnjenje
FHE 1-16 18.0-EC je zasnovano
- za commercialno uporabo v industrijini in trgovini in
- za udarno vrtanje v beton, opeko in kamen.
- za vrtanje brez udarcev v les, kovino, keramiko in plastiko.
- za uporabo z ustreznimi orodji, ki jih priporoča proizvajalec za to elektricno orodje.
Varnostna opozorila za kladivo OPOZORILO!
Varnostna navodila za vsa dela.
- Nosite zašcito za ušesa. Izpostavljenost hrupu lahko povzroci izgubo sluha.
- Uporabite pomožne ročaje, Če so priloženi orodju. Izguba nadzora lahko povzroči telesne poskodbe.
Pri izvajanju postopka, pri katerem se lahko rezalna oprema ali pritrdilni element dotakne skritega ožicenja, držite elektrčno orodje za izolirane povrsine. Če se rezalna oprema dotakneŽic pod napetostjo, se lahko ta napetost prenese na izpostavljene kovinske dele, kar lahko posledićno privede do elektrčnega udara.
Varnostna navodila pri uporabi dolgih svedrov z vrtalnimi kladivi
Vedno začnite vrtati pri nizki hitrosti in s konico svedra v stiku z obdelovancem. Pri visjih hitrostih se sveder lahko upogne, ce se prosto vrti, ne da bi se dotaknil obdelovanca, kar lahko povzroci telesne poskodbe.
Pritiskajte le naposredno v smeri svedra brez uporabe prekomerne sile. Svedri se lahko upognejo, kar povzroci zlom ali izgubo nadzora in posledicno telesne poskodbe.
Dodatna varnostna pravila
Zavarujte obdelovanec. Z vpenjalnimi napravami ali s primezem boste obdelovanec bolje in varneje pritrdili, kot ce bi ga drzali z roko.
Ne vrtajte, pritrijute ali prebijaje obstojeci sten ali drugih slepih obmoci, kjer so lahko vgrajene elektricne napeljave. Ce se temu ni mogoce izogniti, odklopite vse varovalke ali odklopnike, ki napajao to delovisce.
Zavzemite položaj, v katerem se ne boste ujeli med orodje ali stranski ročaj in stene ali stebre. Če bi se nastavek pri delu zataknil ali zagozdil, bi vom reakcijska sila navora orodja lahko zmečkala roko ali nogo.
Z ustreznimi elementi za zaznavanje odkrijte skrite kable za elektricno napajanje ali pa se posvetujte z lokalmim podjetjem, ki je odgovorno za napajanje. Ob stiku z elektricnimi kabli lahko pride do požara in/ali elektricnega udara. Poškodovana plinska cev lahko povzroci eksplozijo. Če boste zarezali v cev za vodo, lahko povzročite škodo na imetju ali povzročite elektrici udar.
Pri delu elektricno orodje vedno trdno drzite z obema rokama in zavzemite varen položaj. Elektricno orodje varneje upravljate, ce ga drzite z obema rokama.
- Uporabljaje smo orodja z držalom orodja SDS-plus. Povlecite orodje, da preverite, ali je pravilno zaklenjeno.
- Prah, ki ga oddajajo materiali, na primer svincene barve, nekatere vrste lesa, mineralov in kovine, je lahko nevaren za operaterja ali ljudi v blizini.
Ce ta prah vdihavate ali se ga dotikate, lahko pride do respiratornih obolenj in/ali allergijskih reakcij.
Poskrbite, da bo delovno mesto dobro prezračevano.
- Po możnosti uporabite ekstraktor prahu.
- Priporočamo nošenje dihalne maske s filtrom razreda P2.
Ne obdelujte materialov, ki sprošćajo nevarne snovi (npr. azbest).
- Uporabljaje izključno originalne baterije takšno napetostjo, ki je označena na tipski plošcici elektricnega orodja. Z uporabo drugih baterij, NPR. imitacij, popravljenih baterij ali drugih blagovnih znamk, se
poveča nevarnost telesne poskodbe in škode na imetju, ker lahko baterije eksplodirajo.
Baterije polnite le s polnilniki, ki jih priporoča proizvajalec. Polnilnik, ki ustrezaeni vrsti baterij, morda lahko povzroci požar,Čeznjim polnite drugo vrsto baterij.
Baterijo lahko poskodujete z ostrimi predmeti, kot so zeblji ali izvijacli ali z zunanjo uporabo sile. To lahko vodi do notranjega kratkega stika, kar povzroci ožganino, dimljenje, eksplozijo ali pregrevanje.
- Preden začnete izvajati kakršnakoli dela na elektricnem orodju, premaknite smerno predizbirno stikalo na sredino.
Smer vrtenja lahko spremenite samo, ko je elektricno orodje zaustavljeno.
■ Elektricno orodje oznacujte le z nalepkami. V ohisi ne vrtajte lukenj.
Hrup in tresljaji
Vrednosti hrupa in vibracij so bile dolocene v skladu s standardom EN 62841.
A-ovrednotena raven hrupa za elektricno orodje obicajno znaša:
Raven zvočnegatlaka L_pA : 87 dB(A);
- Izmerjena raven zvočne moči LwA:95dB(A);
Negotovost: K = 3 dB(A).
Skupna vrednost vibracij:
Vrednost emisij a_h,HD .. 18,10 m/s
Negotovost: K = 1,5m / s
POZOR!
Navedene meritve veljao za nova elektricna orodja. Ce orodja pogosto uporabljate, se vrednosti hrupa in vibracij lahko spremenijo.
OPOMBA
Raven oddanih vibracij, navedenih na tem tehnicnem listu, je bila izmerjena v skladu z metodo merjenja, standardizirano po standardih EN62841, in je je mogoce uporabiti za primerjavo razlichnih orodij.
Nazivno skupno vrednost tresljajev je mogoce uporabiti tudi za predhodno oceno izpostavljenosti.
Toda ce orodje uporabljate v druge namene,
z drugačnimi nastavki za rezanje oz. je orodje slabo vzdřevano, se vrednost oddajanja vibracij lahko razlikuje.
To pa lahko znatno poveča raven izpostavljenosti v celotnem delovnem Času.
Če Želite dobiti natančno oceno izpostavljenosti vibracijam, morate upoštevati tudiČase, ko je orodje izklopljeno ali deluje, vendar ga dejansko ne uporabljate.
To pa lahko znatno zmanjsa raven izpostavljenosti v celotnem delovnem casu.
Poskrbite za ustrezne dodatne varnostne
ukrepe za zašcito operaterja pred učinki vibracij,
kot so: poskrbite za primerno vzdřevanje
orodja in nastavkov za rezanje, ogreje si dlani,
vzpostavite organizacijo vorcev dela.
OPOZORILO!
Vibracije in emisije hrupa med dejansko uporabo elektricnega orodja se lahko razlikujujo od navedenih vrednosti odvisno od načinov, na katere se orodje uporablja, še posebej glede na to, kaksen obdelovalec se obdeluje; in
- glede na to, da je treba opredeliti
varnostne ukrepe za zašćito upravljavca, ki temeljijo na oceni izpostavljenosti v dejanskih pogojih uporabe (ob upoštevanju vseh delov delovnega cikla, kot so časi, ko je orodje izklopljeno in ko teče v prostem teku, poleg āsasa sprožitve)
POZOR!
Ce vrednost zvočnega tlaka presega 85 dB(A), si nadenite zašcit o za sluh.
Tehnični podatki
| Orodje | FHE 1-16 18.0-EC | |
| Tip | Vrtljivo kladivo | |
| Nazivna napetost V DC | 18 | |
| Hitrost brez obrenimenitve | /min 0- | 810 |
| Hitrost udarca /min 0-4500 | ||
| Najv. premer vrtanja | ||
| Vrtanje v les mm 13 | ||
| Vrtanje v meso mm 8 | ||
| Vrtanje v beton mm 18 | ||
| Udarna energia (v skladu s postopkom EPTA 05/2009) | J 1,5 | |
| Držalo za orodja SDS-plus | ||
| Teža v skladu s "postopkom EPTA 01/2003" (brez baterije) | kg | 1,4 | |
| Baterija | AP 2,5 | AP 5,0 | AP 8,0 |
| Teža baterije/ kg | 0,42 | 0,72 | 1,18 |
| Delovna temperatura | -10~40°C | ||
| Temperatura polnjenja | 4~40°C | ||
| Temperatura za shranjevanje | <50°C | ||
| Polnilnik | CA 10,8/18,0, CA 18,0-LD | ||
1 Izbirnik funkcjij
2 Zaklepni tulec
3 Delovna svetilka LED
4 Smerno predizbirno stikalo (naprej/sredinski položaj za zaklep/vzvratno).
5 Stikalo za spreminjanje hitrosti
6 Mehak ročaj
Navodila za uporabo
Pred vklopom elektricnega orodja
Elektricno orodje in priključke vzemite iz embalaže in se prepričajte, da noben del ne manjka in ni poskodovan.
OPOMBA
Ob dostavi baterijski sklop ni v celoti napoljen. Pred prvo uporabo v celoti napolnite baterijski sklop. Preberite si navodila za uporabo polnilnika.
- Če joŽelite odstraniti, pritisnite gumb za sprostitev (1.) in izvlecite baterijo (2.) (glejte sliko C).
POZOR!
Ko naprave ne uporabljate, zašcitite kontakte baterije. Zaradi zrahljanih kovinskih delov lahko pride do kratkega stika, nevarosti eksplozije in požara!
Stanje napoljenosti baterije
- Pritisnite gumb, da preverite stanje polnjenja luck LED indicatorja za polnjenje (glejte sliko D).
Ce utripa ena od luck LED, je treba akumulator znova napoliniti. Ce pritisnete gumb in nezasveti nobena lucka LED, je akumulator poskodovan in ga je treba zamenjati. Indikator se izklopi po 5 sekundah.
i OPOMBA
Upostevajte navodila za poljenje baterij v prirocniku za polnilnik.
Vložna orodja s steblom SDS-plus
POZORI
Uporabljeni rezalni prikljucei se lahko segrejejo. Nosite zašcitne rokavice!
OPOZORILO!
Preden pricnete uporabljati elektricno orodje, odstranite baterijo.
Smerno predizbirno stikalo 4 namestite v sredinski položaj, da blokirate stikalo za spreminjanje hitrosti 5.
Ocistite orodje in rahlo namazite steblo (glejte sliko E)
Vstavite sveder SDS v držalo nastavkov z obračanjem, dokler se samodejno ne zaskovi (gleje sliko F).
Preverite zaklepanje takto, da povlecete rezalni prikljucek.
Preden pricnete uporabljati elektricno orodje, odstranite baterijo.
POZORI!
Uporabljeni rezalni prikljucki se lahko segrejejo. Nosite zašcitne rokavice!
Povlecite zaklepni tulec nazaj (1.) (glejte sliko G)
Odstranite rezalni priključek (2.) (glejte sliko G).
Predizbira smeri
POZOR!
Smer vrtenja lahko spremenite samo, ko je elektricno orodje zaustavljeno.
Smerno predizbirno stikalo premaknite v zeleni položaj (gleje sliko H):
- levo: v smeri vrtenja urinega kazalca (vrtanje, vstavljanje vijakov, privijanje vijakov)
desno: v nasprotni smeri urinega kazalca (odstranjevanje vijakov, odvijanje vijakov) - sredina: vklop zaklepa (menjava orodja, pri delu na elektricnem orodju)
i OPOMBA
Kladivo ne bo delovalo, razen ce je izbirno stikalo za smer 4 pomaknjeno skrajno levo ali desno.
OPOZORILO!
Akumulatorska orodja so vedno v delovnem stanju. Zato mora biti smerno predizbirno stikalo 4 vedno zaklenjeno v sredinskem položaju, ko orodje ni v uporabi ali ko ga nosite ob telesu.
LED delovna luc (gleje sliko I)
Orodje ima LED delovno luc 3 za osvetlitev delovnega območja in izboljsanje vida pri delu na obmocjih s premalo svetlobe. LED delovna luc 3 se samodejno vklopi, medtem ko je sprožilno stikalo 5 pritsnjeno.
Če delovna lučka LED 3 začne hitro in neprekinjeno utripati, ko pritisnete stikalo na orodju, je baterija prazna in baterijo je treba ponovno napolniti.
Nastavitev načina delovanja (gleje sliko J)
POZOR!
Ne spreminjaje načina delovanja, dokler se elektricno orodje ne ustavi.
Vrtalno kladivo je mozno uporabljati v dveh razlicnih načinih.
Za izbiro zeelenega načina delovanja obrnite izbirnik funkcj (1) v označene položaje (glejte sliko J).
Vrtanje
Udarnovrtanje
Za izbiro zeelenega načina delovanja obrnite izbirnik funkcj 1 v označene položaje.
i OPOMBA
Vrtljivi gumb se mora v vseh položajih slisno zaskociti.
Vklop elektricnega orodja (glejte sliko K)
Zavklop elektricnegarodja:
Pritisnite in držite sprožilno stikalo (5).
Sprožilno stikalo elektricnega orodja omogoca poçasno povečanje hitrosti ali stopnje udarca do največje vrednosti.
Za izklop elektricnega orodja:
Sprostite sprozilno stikalo (5).
Funkcija spremenljive hitrosti je še posebej uporabna. Omogoca tudi izbiro najboljshe hitrosti za doloceno uporabo.
OPOMBA
Priporočljivo je, da funkcijo spremenljive hitrosti uporabljate le kratek ās. Orodja ne uporabljaje neprekinjeno pri razlicnihhitrostih. Lahko poskoduje stikalo.
OPOZORILO!
Pred uporabo zaenite orodje za 2-3 minute, medtem ko je temperatura pod niclo in po vklopu orodja ni pojava udarca.
Vrtanje lukenj (gleje sliko L)
Ko poskušate izvirtati luknjо velikega premera, je včasih najbolje začeti z manjsim svedrom, nato pa ga povečajte do zahtevane velikosti.
To preprecuje preobremenitev vrtalnika.
Ce se sveder zatakne, ga takoj izklopite, da preprecite trajne poskodbe vrtalnika.
Poskusite zagnati vrtalnik v obratni smeri, da odstranite sveder. Vrtalnik nj bo poravnan z luknjo. Idealno bi bilo, ce bi sveder vstopal pravokotno na obdelovani del. Ce med vrtanjem spremenite kot, lahko to povzroci, da se sveder odtrga, blokira luknjo in morda povzroci poskodbo.
Zmanjsajte pritisk, saj bo vrtalnik prebil predmet, ki ga vrtate.
Z orodjem ne pritiskajte, pustite mu, da delujes svojim tempom.
Naj bo sveder oster.
Vrtanje v les (gleje sliko M)
Za najvecjo učinkovitost pri vrtanju vecjih lukenj za vrtanje v les uporabite svedre ali lopatice.
Pri vrtanju luknjé skozi obdelovanec položite pod slednjega bloc lesa, da preprečite raztrgane ali razcepljene robove na zadnji strani obdelovanca.
Vrtanje kovin
Zanajvecjo učinkovitost uporabite HSS svedre za vrtanje v kovino.
- Ko vrtate v kovine, na sveder nanesite lahko olje, da preprecite njegovo pregrevanje. Olje podaljsaŽivljenjsko dobo svedra in poveča učinkovitost vrtanja.
- Orodje nastavite na nacin vrtanja.
Z vrtanjem pričnite pri zelo nizki hitrosti, da preprećite zdrs svedra iz začetne točke. - Ohranite hitrost in pritisk, ki omogocata rezanje brez pregrevanja svedra.
Pri prevelikem pritisku:
- Boste pregreli orodje.
- BosteOCRabili lezaje.
- Se svedri upognejo ali zažgejo.
Luknjene niso centrirane ali pa so nepravilno oblikovane.
Vrtanje v zid (glejte sliko N)
Najvecjo učinkovitost pri vrtanju lukenj vopeko, plošcice, beton itd. dosežete z uporabo svedrov s karbidno konico.
- Ohranite hitrost in pritisk, ki omogocata rezanje brez pregrevanja svedra ali orodja.
Pri prevelikem pritisku:
Boste pregreli orodje. - BosteOCRabili lezaje.
- Se svedri upognejo ali zažgejo.
Luknjene niso centrirane ali pa so nepravilnih oblik.
Najbolje rezultate pri vrtanju v opeko dosezete z rahlim pritiskom in srednjo hitrostjo. Pri trdih materialih, kot je beton, povecajte pritisk.
Pri vrtanju lukenj v plošcice vadite na odpadnem kosu, da dolocite najboljso hitrost in pritisk. Da bi prepreci di rsenje svedra, majprej na predvideno mesto vrtanja namestite dva kosa lepilnega traku v obliki crke "X".
Z vrtanjem pričnite pri zelo nizki hitrosti, da preprečite zdrs svedra iz začetne točke.
Vzdrževanje in nega
OPOZORILO!
Pred kakrsnim koli delom z elektricnim orodjem odstranite baterijo.
Ciscenje
POZOR!
Pri ciscenju s stisjenim zrakom vedno nosite zašcitna očala.
Redno očistite elektricno orodje in prezračevalne odprtine. Pogostost cisćenja je odvisna od materiala in trajanja uporabe. S kompresorjem redno spi Hajte notranjost ohiša in motor.
Popravila
Popravila lahko izvaja le pooblašćeni servisni center.
Nadomestni deli in nastavki
Če Želite izvedeti več o drugih nastavkih, zlasti o nastavkih za rezanje in dodatni opremi, si oglejte katalogge proizvajalca. Eksplozijske risbe insezname nadomestnih delov najdete na naši domaci strani na naslovu:
www.flex-tools.com
Informacije o odstranjevanju
OPOZORILO!
Onemogocite uporabo elektricnih orodij, ki jih ne potrebujete vec:
- elektricha orodja tak, da odstranite napajalni kabel,
baterijska elektricna orodja tak, da odstranite baterijo.
Velja samo za drzave chanice EU Elektricnih orodij ne zavrzite med gospodinjske odpadke.
V skladu z Direktivo EU 2012/19/EU glide opadne elektricne in elektronske opreme in prenosom na državno zakonodajo je treba iztrošena elektrica orodja zbirati ločeno in jih reciklirati na okolju prijazen način.
Predelava nombre odstranjevanja med oppadke
Napravo, nastavke in embalazo je treba reciklirati na okolju prijazen način. Plastčni deli so namenjeni reciklaži glede na vrsto materiala.
OPOZORILO!
Akumulatorjev ne mecite med gospodinjske oepadke, v vodo ali ogenj. Ne odpirajte iztrošenih baterij.
Velja samo za države EU:
V skladu z Direktivo 2006/66/ES je treba okvarjene ali iztrosene baterije reciklirati.
OPOMBA
Obnite se na prodajalca in ga povprašajte glede možnosti odstranjevanja med opadke!
C€-Izjava o skladnosti
Na lastno odgovornost izjavljamo, da je izdelek, opisan v poglavju »Tehnični podatki«, skladen z naslednjimi standardi ali normativnimi dokumenti: EN 62841 v skladu s predpis direktiv 2014/30/EU, 2006/42/ES, 2011/65/EU. Za tehnicno dokumentacijo je odgovorno podjetje: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr
Peter Lameli Klaus Peter Weinper Vodja tehnicnegavodja oddelka za oddelka zagotavljanje kakovosti
Oprostitev odgovornosti
Proizvajalec in njegov prestavnik nista odgovorna za kakrsno koli skodo in izgubo prihodkov zaradi prekinitve poslovanja, ki ga je povzroci izdelek oziroma neuporaben izdelek.
Proizvajalec in njegov prestdavnik nista odgovorna za kakrsno koli skodo, nestalo zaradi neprvilne uporabe izdelka ali uporabe izdelka z izdelki drugih proizvajalcev.
