РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ FHE 116 18.0EC Flex

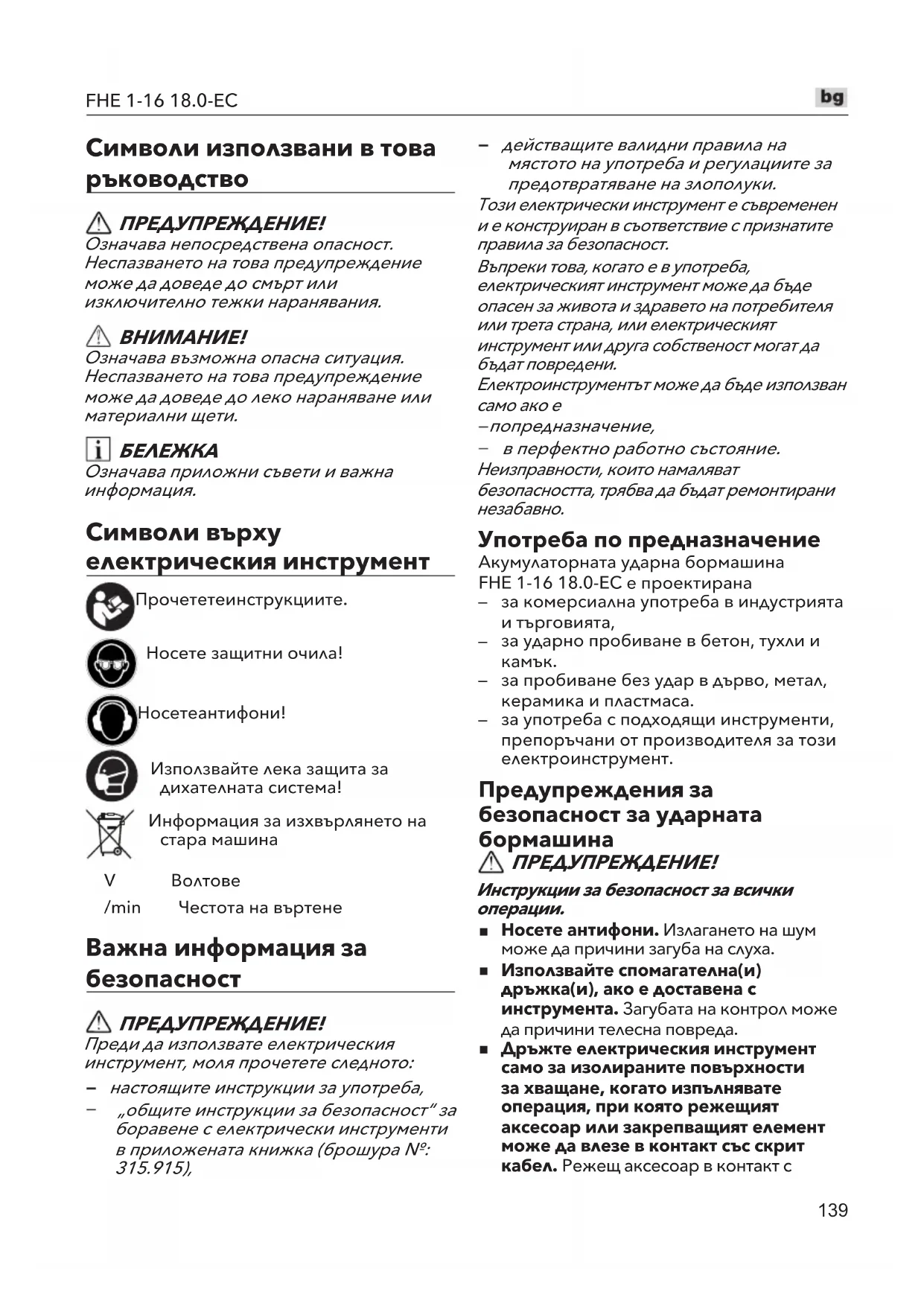

Символи използвани в това ръководство ПРЕДУПРЕЖДЕНИЕ! Означава непосредствена опасност. Неспазването на това предупреждение може да доведе до смърт или изключително тежки наранявания.

Означава възможна опасна ситуация. Неспазването на това предупреждение може да доведе до леко нараняване или материални щети.

Означава приложни съвети и важна информация. Символи върху електрическия инструмент Прочетете инструкциите. Носете защитни очила! Носете антифони! Използвайте лека защита за дихателната система! Информация за изхвърлянето на стара машина V Волтове /min Честота на въртене Важна информация за безопасност ПРЕДУПРЕЖДЕНИЕ! Преди да използвате електрическия инструмент, моля прочетете следното: настоящите инструкции за употреба, „общите инструкции за безопасност“ за боравене с електрически инструменти в приложената книжка (брошура №: 315.915), действащите валидни правила на мястото на употреба и регулациите за предотвратяване на злополуки. Този електрически инструмент е съвременен и е конструиран в съответствие с признатите правила за безопасност. Въпреки това, когато е в употреба, електрическият инструмент може да бъде опасен за живота и здравето на потребителя или трета страна, или електрическият инструмент или друга собственост могат да бъдат повредени. Електроинструментът може да бъде използван

по предназначение, в перфектно работно състояние. Неизправности, които намаляват безопасността, трябва да бъдат ремонтирани

за комерсиална употреба в индустрията и търговията,

за ударно пробиване в бетон, тухли и камък.

за пробиване без удар в дърво, метал, керамика и пластмаса.

за употреба с подходящи инструменти, препоръчани от производителя за този електроинструмент. Предупреждения за безопасност за

ПРЕДУПРЕЖДЕНИЕ! Инструкции за безопасност за всички

Носете антифони. Излагането на шум може да причини загуба на слуха.

Използвайте спомагателна(и) дръжка(и), ако е доставена с инструмента. Загубата на контрол може да причини телесна повреда.

Дръжте електрическия инструмент само за изолираните повърхности за хващане, когато изпълнявате операция, при която режещият аксесоар или закрепващият елемент може да влезе в контакт със скрит кабел. Режещ аксесоар в контакт с140

кабел под напрежение може да постави откритите метални части под напрежение и да причини на оператора токов удар. Инструкции за безопасност при използване на дълги свредла с ударни

Винаги започвайте да пробивате с ниска скорост и с върха на свредлото в контакт с детайла. При по-високи скорости е вероятно свредлото да се огъне, ако се остави да се върти свободно, без да контактува с детайла, което води до нараняване.

Прилагайте натиск само в директна линия с накрайника и не прилагайте прекомерен натиск. Накрайниците могат да се огънат, причинявайки счупване или загуба на контрол, което води до нараняване. Допълнителни правила за безопасност

Затягайте детайла. Затягащи устройства или менгеме ще задържат детайла на място по-добре и по-безопасно, отколкото да го държите с ръка.

Не пробивайте, закрепвайте и не разбивайте съществуващи стени или други невидими зони, където може да има електрически кабели. Ако тази ситуация е неизбежна, изключете всички предпазители или прекъсвачи на вериги, захранващи този работен обект.

Разположете се така, че да не бъдете хванати между инструмента или страничната ръкохватка и стените или стълбовете. Ако накрайникът се заклини или заседне по време на работа, реакционният момент на инструмента може да премаже ръката или крака ви.

Използвайте подходящи детектори за откриване на скрити захранващи кабели или се консултирайте с енергоснабдителната компания. Контактът с електрически кабели може да причини пожар и/или електрически удар. Повредена газова тръба може да причини експлозия. Врязването във водопроводна тръба може да причини материални щети или да доведе до токов удар.

Когато работите, дръжте здраво електроинструмента с две ръце и се уверете, че имате сигурна стойка. Електроинструментът се контролира по- сигурно, ако се държи с две ръце.

Използвайте само инструменти с държач за инструменти SDS-plus. Дръпнете инструмента, за да проверите дали е заключен правилно.

Прахът освободен от материали като оловни бои, някои типове дървесина, минерали и метал може да бъде опасен за оператора или хората наблизо.

Вдишването или докосването на такъв прах може да доведе до респираторни заболявания и/или алергични реакции.

Уверете се, че работното място е добре вентилирано.

Ако е възможно, използвайте външна аспирация на праха.

Препоръчва се носене на респираторна маска от филтърен клас P2.

Не работете с материали, които освобождават опасни вещества (напр.

Използвайте само оригинални батерии с напрежение указано върху фирмената табелка на електрическия инструмент. Употребата на други батерии, напр. с ограничения, възстановени батерии или други марки, увеличава риска от нараняване и материални щети поради експлодиращи батерии

Презареждайте батериите само със зарядни устройства, определени от производителя. Зарядно устройство, което е подходящо за един вид батерия, може да създаде опасност от пожар, когато се използва с друга батерия.

Батерията може да се повреди от остри предмети, като напр. пирони или отвертки или чрез външно прилагане на сила. Това може да доведе до вътрешно късо съединение, което да предизвика горене, дим, експлозия или прегряване на

Преди да извършвате някаква работа по електрическия инструмент, преместете превключвателя за предварителен избор на посока в средната позиция.

Работете със селектора на посоката на въртене само, когато инструментът е спрян.141

Обозначавайте електрическия инструмент само със стикери. Не пробивайте никакви отвори в корпуса. Шум и вибрации Стойностите на шума и вибрациите се определят в съответствие с EN 62841. Нивото на шума оценен по метод А на електрическия инструмент е обикновено:

Неопределеност: K = 3 dB.Обща стойност на вибрациите:

Стойност на емисията a h,HD : 18,10 м/сек

Посочените измервания се отнасят за нови електрически инструменти. Ежедневната употреба причинява промяна на стойностите на шума и вибрациите.

Нивото на вибрациите посочено в този информационен лист е измерено съгласно метод на измерване стандартизиран в EN62841 и може да се използва за сравняване на един инструмент с друг. Декларираната обща стойност(и) на вибрациите и обявената(ите) стойност(и) на шумовите емисии също могат да бъдат използвани при предварителна оценка на експозицията.Въпреки това, ако инструментът се използва за различни приложения, с различни режещи принадлежности или лошо поддържани, нивото на излъчване на вибрации може да се различава.Това може значително да увеличи нивото на излагане за целия период на работа.За да направите точна оценка на нивото на излагане на вибрации, необходимо е също да вземете под внимание времената, в които инструментът е изключен или работи, но в действителност не се използва.Това може значително да намали нивото на излагане за целия период на работа.Определете допълнителни мерки за безопасност за защита на оператора от ефектите на вибрациите като: поддръжка на инструмента и режещите аксесоари, поддържане на ръцете топли, организация на моделите на работа. ПРЕДУПРЕЖДЕНИЕ! - че вибрациите и шумовите емисии по време на действителното използване на електроинструмента могат да се различават от декларираните стойности в зависимост от начините, по които се използва инструментът, особено какъв вид детайл се обработва; и - за необходимостта от идентифициране на мерки за безопасност за защита на оператора, които се основават на оценка на експозицията при действителните условия на употреба (като се вземат предвид всички части на работния цикъл, като например времето, когато инструментът е изключен и когато работи на празен ход в допълнение към времето за задействане

Носете антифони при звуково налягане над 85 dB(А). Технически данни ИнструментFHE 1-16 18.0-ECТипУдарна бормашинаНоминално напреже- Vdc 18Скорост без натовар- /мин. 0-810Ударна честота /мин. 0-4500Макс. диаметър на свредлотоПробиване в дърво мм 13Пробиване в метал мм 8Пробиване в бетон мм 18Тегло (съгласно „Процедура EPTA 05/2009“)J 1,5Държач за инстру-ментиSDS-plus142 FHE 1-16 18.0-ECТегло съгласно „Процедура EPTA 01/2003“ (без бате- кг 1,4Батерия AP 2.5 AP 5.0 AP 8.0Тегло на батерията/ 0,42 0,72 1,18Работна температу- -10~40°CТемпера-тура на за-реждане4~40°CТемперату-ра на съхра-нение<50°CЗарядно устройствоCA 10.8/18.0, CA 18.0-LD Преглед (виж фигура А) Изброяването на характеристиките на продукта се отнася за илюстрацията на машината на графичната страница.1 Селектор за избор на функция2 Заключваща втулка3 Светодиодно работно осветление4 Превключвател за предварителен избор на посока (напред / централно заключване / назад)5 Спусък превключвател за променлива скорост6 Мека ръкохватка Инструкции за употреба Преди включване на електрическия уред Разопаковайте електроинструмента и аксесоарите и проверете дали няма липсващи или повредени части.

Батериите не са напълно заредени при доставката. Преди първата употреба заредете напълно батериите. Вижте ръководството за работа на зарядното устройство. Поставяне/замяна на батерията

Натиснете заредената батерия в електрическия инструмент, докато щракне на място (вижте фигура В).

За отстраняване натиснете бутона за освобождаване (1.) и издърпайте батерията (2.) (вижте фигура С).

Когато устройството не е в употреба, защитете контактите на батерията. Свободни метални части могат да свържат на късо контактите, да причинят експлозия и пожар! Състояние на зареждане на

Натиснете бутона за проверка на състоянието на зареждане и индикаторните светодиоди на състоянието на зареждане. (виж фигура D). Ако един от светодиодите мига, батерията трябва да бъде заредена. Ако никой от светодиодите не свети след натискане на бутона, батерията е неизправна и трябва да бъде заменена. Индикаторът изгасва след 5 секунди.

Следвайте инструкциите за зареждане на батерията, описани в ръководството за упо- треба на зарядното устройство. Вмъкване на инструменти с опашка SDS-plus

Използваните аксесоари за рязане могат да станат горещи. Носете защитни ръкавици! ПРЕДУПРЕЖДЕНИЕ! Отстранете батерията преди да извършите каквато и да било работа по електрическия инструмент.

Поставете превключвателя за избор на посока 4 в средно положение, за да заключите спусъка превключвател 5.

Почистете инструментите и леко смажете опашката (виж фигура Е)

Поставете свредлото от тип SDS в държача на накрайници с движение на143 FHE 1-16 18.0-ECзавъртане, докато то автоматично се заключва (виж фигура F).

Проверете заключването чрез дърпане на аксесоара за рязане. Премахване на аксесоарите ПРЕДУПРЕЖДЕНИЕ! Отстранете батерията преди да извършите каквато и да било работа по електрическия инструмент.

Използваните аксесоари за рязане могат да станат горещи. Носете защитни

Издърпайте заключващата втулка назад (1.) (виж фигура G) Извадете аксесоара за рязане (2.) (виж фигура G). Предварително избиране на

Променяйте посоката на въртене само, когато инструментът е спрян. Преместете превключвателя за предварителен избор на посоката в желаната позиция (виж фигура Н):

Наляво: по часовниковата стрелка (пробива, вкарва винтове, затяга винтове)

Надясно: обратно на часовниковата стрелка (отстранява винтове, развива винтове)

В средата: включена блокировка (смяна на инструмент, когато не се работи с електрическия инструмент)

Ударната бормашина няма да работи, освен ако превключвателят на посоката на предварителния селектор 4 не е превключен изцяло наляво или надясно. ПРЕДУПРЕЖДЕНИЕ! Акумулаторните инструменти са винаги в работно състояние. Следователно превключвателят за предварителен избор на посоката 4 трябва винаги да е заключен в средно положение, когато инструментът не се използва или когато го носите отстрани. LED работна лампа (вижте фигура I) Инструментът има LED работна лампа 3 за осветяване на работната зона и подобряване на видимостта при работа в зони с недостатъчна светлина. LED работната лампа 3 ще се включи автоматично, докато спусъкът превключвател 5 е натиснат.Ако LED работната лампа 3 започне бързо и непрекъснато да мига, когато превключвателят на инструмента е натиснат, захранването на батерията е изчерпано и батерията трябва да се презареди. Задаване на режима на работа (виж фигура J)

Не променяйте режима на работа, докато електроинструментът не спре.

Възможно е да използвате ударната бормашина в два различни режима.За да изберете необходимия режим на работа, завъртете селектора на функции (1) до посочените позиции (виж фигура J). Пробиване Ударно пробиванеЗа да изберете необходимия режим на работа, завъртете селектора на функции 1 на посочените позиции.

Въртящото се копче трябва звуково да се фиксира на място във всички позиции. Включване на електрическия инструмент (виж фигура K)

За да включите инструмента:Натиснете и задръжте натиснат спусъка превключвател (5). Спусъкът превключвател на електроинструмента позволява скоростта или честотата на удара да се увеличават бавно до максималната стойност.

За да изключите инструмента:Освободете спусъка превключвател (5).Функцията променлива скорост е особено полезна. Тя също така ви позволява да изберете най-добрата скорост за конкретно приложение.144

Препоръчително е да използвате функцията променлива скорост само за кратко време. Не работете непрекъснато с инструмента при различни скорости. Това може да повреди превключвателя. ПРЕДУПРЕЖДЕНИЕ! Моля, първо стартирайте инструмента за 2-3 минути преди употреба, когато температурата е под нулата и няма няма ударно действие, след като включите инструмента. Пробиване на отвори (виж фигура L) Когато се опитвате да пробиете отвор с голям диаметър, понякога е най-добре да започнете с по-малко свредло, след което да работите до необходимия размер. Това предотвратява претоварването на

Ако свредлото заседне, изключете незабавно, за да предотвратите трайно увреждане на свредлото. Опитайте да пуснете свредлото в обратна посока, за да го извадите. Дръжте свредлото в една линия с отвора. В идеалния случай свредлото трябва да влиза под прав ъгъл спрямо детайла. Ако ъгълът се промени по време на пробиване, това може да доведе до счупване на свредлото, блокирайки отвора и може да причини нараняване. Намалете натиска, когато свредлото е на път да пробие детайла, който се пробива. Не насилвайте инструмента, оставете го да работи със собствено темпо. Поддържайте свредлото остро. Пробиване на дърво (виж фигура M) За максимална производителност при пробиване на по-големи отвори използвайте винтови свредла или лопатковидни свредла за пробиване на

Започнете да пробивате с много ниска скорост, за да предотвратите изплъзване на свредлото от началната точка. Увеличете скоростта, когато то се зацепи

Когато пробивате „проходни“ отвори, поставете дървено блокче зад детайла, за да предотвратите появата на накъсани или нацепени ръбове от задната част на

Пробиване на метали За максимална производителност използвайте свредла от бързорезна стомана за пробиване на метал.

Когато пробивате метали, използвайте леко масло върху свредлото, за да го предпазите от прегряване. Маслото ще удължи живота на свредлото и ще увеличи ефективността на пробиване.

Започнете да пробивате с много ниска скорост, за да предотвратите изплъзване на свредлото от началната точка.

Поддържайте скорост и налягане, които позволяват рязане без прегряване на

Прилагането на твърде голям натиск ще:

Огъне или прегори свредлата.

Направи изместени в центъра или отвори с неправилна форма. Пробиване на зидария (виж фигура N) За максимална производителност използвайте висококачествени твърдосплавни свредла за зидария, когато пробивате отвори в тухли, плочки, бетон и

Поддържайте скорост и натиск, които позволяват пробиване без прегряване на свредлото или инструмента. Прилагането на твърде голям натиск ще:

Огъне или прегори свредлата.

Произведе отвори извън центъра или с неправилна форма.

Приложете лек натиск и средна скорост за най-добри резултати в тухла. Приложете допълнителен натиск за твърди материали като бетон.

Когато пробивате отвори в плочки, тренирайте върху парче скрап, за да определите най-добрата скорост и145

натиск. За да предотвратите плъзгане/хлъзгане на свредлото, първо нанесете две парчета маскираща лента, за да създадете „X“-образна форма върху предвиденото място за пробиване.

Започнете да пробивате с много ниска скорост, за да предотвратите изплъзване на свредлото от началната точка. Поддръжка и полагане на

ПРЕДУПРЕЖДЕНИЕ! Отстранете батерията преди да извършите каквато и да било работа по инструмента.

когато почиствате със сгъстен въздух, винаги носете предпазни очила. Редовно почиствайте електрическия инструмент и вентилационните отвори. Честотата на почистване зависи от материала и продължителността на работа. Периодично издухвайте вътрешността на корпуса и двигателя със сух сгъстен въздух. Ремонтните дейности трябва да се извършват само от оторизиран център за обслужване на клиенти. Резервни части и аксесоари За други аксесоари, по конкретно за режещи аксесоари, вижте каталозите на производителя. Чертежи в разглобен вид и списъци на резервните части можете да намерите на домашната страница: www.flex-tools.com. Информация за изхвърляне ПРЕДУПРЕЖДЕНИЕ! Направете излишните електрически инструменти неизползваеми: задвижваните от мрежата електрически инструменти чрез премахване на захранващия кабел, работещите на батерия електрически инструменти чрез премахване на

Само за страни от ЕСНе изхвърляйте електрически инструменти в домакинските отпадъци!В съответствие с Европейска директива 2012/19/ЕС за отпадъчно електрическо и електронно оборудване и нейното отразяване в националните закони, използваните електрически инструменти трябва да бъдат събирани отделно и рециклирани по съобразен с опазването на околната среда начин.Рециклирайте суровините, вместо да ги изхвърляте на отпадъците.Устройства, аксесоари и опаковки трябва да бъдат рециклирани по съобразен с опазването на околната среда начин. Пластмасовите части са обозначени за рециклиране според типа на материала. ПРЕДУПРЕЖДЕНИЕ! Не изхвърляйте батериите в домакинския отпадък, огън или вода. Не отваряйте използваните батерии. Само за страни от ЕС:В съответствие с директива 2006/66/ЕО дефектните или използваните батерии трябва да бъдат рециклирани.

Моля, попитайте своя търговец за възможностите за изхвърляне!146

-Декларация за съответствие Декларираме на своя отговорност, че продуктът описан в „Технически спецификации“ отговаря на следните стандарти или нормативни документи: EN 62841 в съответствие с регулациите на директиви 2014/30/ЕС, 2006/42/ЕО, 2011/65/ЕС. Отговорен за техническите документи: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr Петер Ламели (Peter Lameli)

ръководител Клаус Петер Вайнпер (Klaus Peter Weinper) Началник на отдела за качество (QD)

01.03.2023; FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr Освобождаване от отговорност Производителят и неговите представители не са отговорни за каквато и да било повреда или пропусната печалба поради прекъсване на работата причинено от продукта или от неизползваем продукт. Производителят и неговите представители не са отговорни за каквато и да било повреда причинена от неправилна употреба на продукта или от употреба на продукта с продукти от други производители.147
