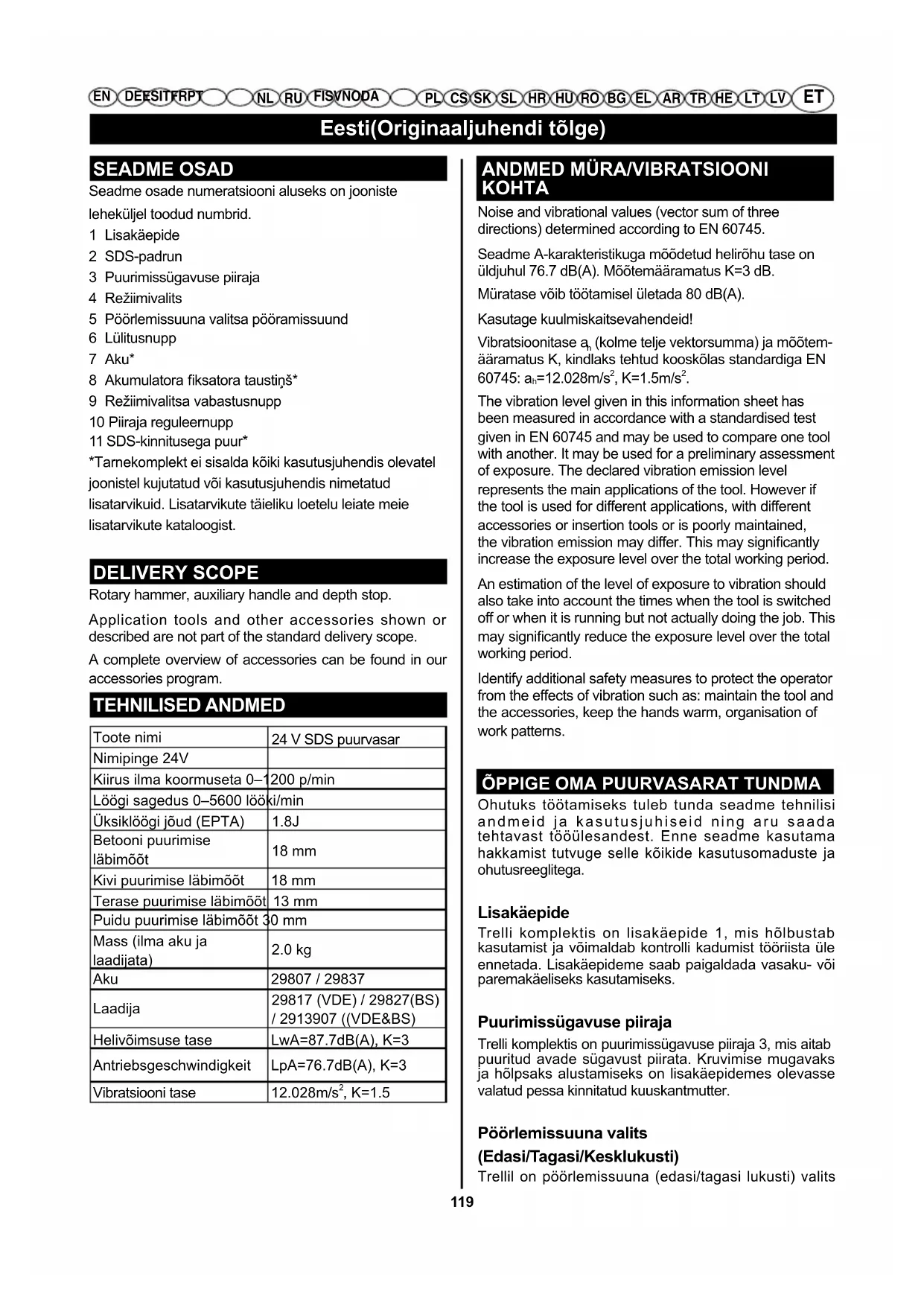

KASUTUSJUHEND G24SDS GREENWORKS

Eesti(Originaljuhendi tõlge)

SEADME OSAD

Seadme osade numeratsiooni aluseks on jooniste leheküljel toodud numbrid.

1 Lisakäepide
2 SDS-padrun
3 Puurimissugavuse piiraja
4 Reziimivalits
5 Pöörlemissuuna valitsa pōrarnissuund
6 Lulitusnupp
7 Aku
8 Akumulatora fiksatora taustiš
9 ReZiimivalitsa vabastusnupp

10 Piiraja reguleernupp

11 SDS-kinnitusega puur*

*Tarnekomplekt ei sisalda koki kasutusjuhendis olevatel joonistel kujutatud voi kasutusjuhendis nimetatud lisatarvikuid. Lisatarvikute taiiku loetelu leiate meie lisatarvikute kataloogist.

DELIVERY SCOPE

Toote nimi	24 V SDS puurvasar
Nimipinge 24V
Kiirus ilma koormuseta 0-1	200 p/min
Löögi sagedus 0-5600 lööki/min
Üksiklöögi jõud (EPTA)	1.8J
Betooni puurimise läbimõöt	18 mm
Kivi puurimise lõbimõöt	18 mm
Terasi puurimise lõbimõöt	13 mm
Puidu puurimise lõbimõöt	30 mm
Mass (ilma aku ja laadijata)	2.0 kg
Aku	29807 / 29837
Laadija	29817 (VDE) / 29827(BS) / 2913907 ((VDE&BS)
Helivöimsuse tase	LwA=87.7dB(A), K=3
Antriebsgeschwindigkeit	LpA=76.7dB(A), K=3
Vibratsiooni tase	12.028m/s², K=1.5

ANDMED MURA/VIBRATSIOONI KOHTA

Seadme A-karakteristikuga moedetud helirhoh tase on üldjuhul 76.7 dB(A). Mottemäaramatus K=3 dB.

Müratase vöb tõtamisel ületada 80 dB(A).

Kasutage kuulmiskaitsevahendeid!

Vibratsionitase a, (kolme telje vektorsumma) ja mootemäramatus K, kindlaks tehtud kooskolas standardiga EN 60745: a_n = 12.028m / s^2 K = 1.5m / s^2

Ohutuks tootamiseks tuleb tunda seadme tehnilisi andmeid ja kasutusjuhiseid ning aru saada tehtavast tooulesandest. Enne seadme kasutama hakkamist tutvuge selle koikide kasutusomaduste ja ohutusreeglitega.

Lisakäepide

Trelli komplektis on lisakäepide 1, mis hölbastab kasutamist ja voimaldab kontrolli kadumist tõörista üle ennetada. Lisakäepideme saab paigaldadaVASAKU- voi paremakäeliseks kasutamiseks.

Trelli komplektis on puurimissugavuse piiraja 3, mis aitab puuritud avade sugavust piirata. Kruvimise mugavaks ja holpsaks alustamiseks on lisakaepidemes olevasse valatud pessa kinnitatud kuuskantmutter.

Pöörlemissuuna valits

Eesti(Originaljuhendi tõlge)

5, mis asub lülitusnupu peal ja on ette nàhtud puuri poörlemissuuna muutmiseks. Pörlemissuuna valitsa likkamine keskasendisse VALJAS (kesklukusti) valdib trelli poörlemahakkamist toövaheagadel.

SDS Plus padrun

SDS padrun 2 voimaldab SDS ja SDS Plus puure kiiresti sisse panna ja eemaldada.

Režimivalits

Reziimivalits 9 voimaldab kiiresti valida puurmis- ja haamrirezimi vahel.

MONTEERIMINE

Lahtipakkimine

Seade on vaja enne kasutamist kokku panna.

Vötke seade ja tarvikud karbist ettevaatlikult välja.
Veenduge, et kõik pakkelehel olevad osad on olemas.

HOIATUS

Arge hakake seadet enne kasutama kui koik pakkelehel loetletud osad on lahtipakkimisel uhendatud. Pakkelehel loetletud osad ei ole tootja poolt koostatud ja see tuleb teha kasutajal. Valesti kokkupandud seadme kasutamine vobpohjustada raske kehavigastuse.

Vaadake seade pohjalikult tule, et veenduda tarne ajal tekkida voinud morade voi kahjustuste puudumises.
- Arge visake pakendit āra enne, kui te olete seadme pöhjalikult Óule vaadanud ja olete saanud seda rahuldavalt kasutada.

HOIATUS

Kui moni osa on kahjustatud voi puudub, arge seadet kasutage enne kui osa on asendatud. Vigastatud voi puuvate osadega seadme kasutamine voib pohjustada raske kehavigastuse.

HOIATUS

Arge uritage seda seadet umber ehitada ega luua lisaseadmeid, mida pole soovitatud selle tootega koos kasutada. Iga selline muutmine voi umberehitus on vaarkasutamine ja voib pohjustada tõsise olukorra ja viia voimaliku tõsise vigastuseni.

HOIATUS

Et vältna juhuslikku käivitumist, mis voib
pohjustada tõsiseid kehavigastusi, ühendage osade
kokkupanemisel mootori suutekūnla juhe alati
suutekūnla kuljest lahti.

Aku laadimine

■ Kasutage uksnes tehnilistes andmetes loetletud laadimisseadmeid. Vaid need laadimisseadmed

on elle nachtud elektrilises tooriistas kasutatud liitiumoonaku laadimiseks.

MARKUS. Aku on tarnimisel osaliselt laetud. Et tagada aku tait mahtuvust, laadige aku enne esmakordset kasutamist akulaadimisseadmes taiesti tais.

Li-oon-akut voib laadida igal ajal, ilma et see luhendaks
aku kasutusiga. Laadimise katkestamine ei kahjusta akut.
Li-oon-akut kaitseb elektronoline kaitsesüsteem
"Electronic Cell Protection (ECP)" täieliku tühjenemise
eest. Tuhja aku puhul lulitab kaiseluliti seadme valja:
Tarvik ei poörle enam.

• Pärast elektrilise tõöriista automaatset valjalulitamist arge vajutage enam lülitle (sisse/väla). Aku voib kahjustuda.

Järgige kasutusressursi ammendanud seadmete kaitlemise juhiseid.

KASUTAMINE

HOIATUS

Olge alati, ka siis kui tunnette masinat, ettevaatlik.
Piisab uhest hetkest, mil tahelepanu Hajub ja voib
kaasa tuua raskeid vigastusi.

HOIATUS

Kandke alati kuljekaitsega prille, mis vastavad standardi ANSI Z87.1 nouetele, kasutage ka kuulmiskaitsevahendeid. Muidu voivad valjapaisuvad vorkehad silma sattuda voi pohjustada mone teise raske vigastuse.

HOIATUS

Arge kasutage componente voi tarvikuid, mida tootja ei ole soovitanud. Mittesoorvitatud osade kasutamine voib pohjustada raskeid kehavigastusi.

Aku eemaldamine (vt joonist A)

Aku 7 eemaldamiseks vajutage vabastusklahvile 8 ja tommake aku suunaga taha seadmest valja. Arge rakendage seejuures joudu.

Lulituspäästik (vaadake joonist B)

Trelli lulitamiseks asendisse SEES tuleb vajutada lulituspästikule. Trelli lulitamiseks asendisse VALJAS vabastage lulituspästik.

Pörlemissuuna valits (vaadake jooniseid C-D) (Edasi/Tagasi/Kesklukusti)

Puuri pari- voi vastupäeva poörlemise suunda saab valida lūtitusnupu kohl asuva valitsaga. Puurimisel paripäeva peab poörlemiskiruse valits olema lukatud lūtitusnupust vasakule. Puurimise poörlemissund on reverseeritud siis, kui valits on lukatud lūtitusnupu suhtes paremale. Pöörlemissuna valitsa lukkamine keskasendisse VÄLJAS (kesklukusti) vändib trelli poörlemahakkamist

Eesti(Originaljuhendi tõlge)

tövaheagadel.

ETTEVAATUST

Trelli hamasulekande vigastumise valtimiseks oodake enne poorlemissuuna muutmist kuni trellipadrun on tailikult seiskunud.

Trelli seiskamiseks vabastage lulitusnupp ja laske trellipadrunil taelikult seisma jäda.

MÄRKUS. Trel ei hakka toöle kui pörlemissuuna valits ei ole parempoolsesse vöi vasakoolsesse asendisse lopuni valja likatud.

Vältige trelli toötamist madalal kiirusel pika aja jooksul. Trelli pidev pörlemine madalal pörlemiskiirusel pöhjustab trelli ülekuumenemise. Jahutage kuumenenud trell maha, seda koormusvabalt madalal kiirusel pörelda lastes.

Lisakäepideme kasutamine (vaadake joonist E)

Käepideme eemaldamiseks poörake seda vastupäeva.
Seadke lisakaepide soovitud tooasendisse, kas parema voi vasaku kaega kinni hoidmiseks.
■ Kinnitage käepide päripäeva poörates tugevasti kinni.

MÄRKUS:Veenduge, et lisakäepide on tihedalt vastu sugavuspiiraja varda surutit keeratud. See tagab sugavuspiiraja varda kinnitumise soovitud puurimissugavusel. Sellises olekus on käepide ka ohutu.

Puurimissugavuse piiraja varda reguleerime (vaadake jooniseid F-G)

Lukustage lulitusnupp poorlemissuuna valitsa lukkamisega keskasendisse.
Vajutage piiraja reguleernupp alla.
Reguleerige puurimissugavuse piiraja nii valja, et puur ulatub valja soovitava avasugavuse vorra.
Vabastage piiraja reguleernupp.

MÄRKUS.: Nöuetekohase paigalduse korral asub sugavuspiiraja varda suruti hammas sugavuspiiraja varda hammaste vahel.

SDS puuride paigaldamine ja vahetamine (vaadake joonist H)

Puurvasaral on puuri kinnitussüsteem SDS Plus.

Enne padrunisse sisestamist puhistage kinnitatavpuur ja kandke sabaosale veidi mäaret.
Tömmake lukustusmuhy tagasi ja hoidke seda kinni.
Vötke tolmuvaba tõörist, pange tõörista padrunisse nii kaugele kui voimalik ja poörake tõörista.
Laske sukustusmuhv lahti, et tooriist sukustada.
- Kontrollige toöriista lukustumist seda valja tommata proovides.

Tööriista eemaldamine SDS Plus susteemi kinnitist (vaadake joonist I)

Režiimivalits (vaadake joonist J)

Uldiselt tuleb puurimirezimi kasutada puurimiseks ja muudeks suurt voimsust noudvateks operatsioonideks. Haamirezimi tuleb kasutada loogiga puurimiseks.

Törežiimi muutmiseks suruge vabastusnuppu ja keerake režimivalits soovitud asendisse nii et see klopsab kohale..

Tavapuurimiseks seadke valits asendisse
Haamerpuurimiseks seadke valits asendisse (T).

Reziimi tohib vahetada ainult mootori seismise ajal.

MÄRKUS: Lückpuurimise reziil mil poltide kinnikeeramine voi muu kui SDS Plus puuri kasutamise korral saab trell vigastada. Nendeks otstarveteks kasutage ainult tavapuurimise reziimi.

Haamerpuurimisel kasutage eranditult ainult kovasulamist Iokeservadega puuri, millel on SDS Plus kinnitusosa.

Trelli kinnitusadapter ei voimalda kasutada muugivorgus saadaolevaid silindrilise sabaosaga kivipuure.

AETTEVAATUST

Kui puurvasaraga puurida, siis ei ole vaja sellele tugevasti peale suruda. Liigne surve koormab mootori liigsetule.

Puurimine (vaadake joonist K)

Kontrollige, et pörlemiskiruse valits on seatud soovitud pörlemissuinale (päripäeva voiv vastupäeva).
■ Kinnitage toorik poorlemahakkamise valtimiseks kruustangide vahele voi pitskruvidega.
■ Hoidke trelli kindlalt kaes ja pange puur punkti, kuhu te soovite ava puurida.
Vajutage lulituspäästikule, et trell käivitada.
Suruge trellie tooriku suunas sellise jouga, millest piisab puuriga loikamiseks. Arge suruge trellie liigse jouga ja arge rakendage kulgjoudu pikliku ava loikamiseks. Laske toriistal ava puurida.

HOIATUS

Olge valmis selleks, et puur voib labitungimisel kinni jäda. Puur voib kinni jäda materjalist labimineku hetkel jaanda siis looqi poorlemise vastassuunas, mis voib pohjustada kontrolli kadumise trelli üle. Kui te ei ole selleks valmis, siis voib kontrolli kaotamine pohjustada raske kehavigastuse.

Tihedasse voi sileda pinnaga materjali sisse puurimisel markige avalanche keskpunkte eelnevalt karniga. See valdib puurimise alustamisel puuri otsa aralibisemist avatsentrist.
Metallide puurimisel kasutage puuri ülekuumenemise vältimiseks vedelat öli. Öli kasutamisel pikeneb puuri tööiga ja paranevad puurimistingimused.

Eesti(Originaljuhendi tõlge)

Kui puur jaab toorikusse kinni voi poorlemine seiskub, lulitage trell vivitamatult valja. Votke puur toorikust valja ja tehke kinnijaamise pohjus kindlaks.

MÄRKUS:Trellil on elektriline pidur. Trelli padrun seiskub kohe, kui lulitusnupp vabastada. Kui pidur tootab nouetekohaselt, siis on labi korpuse ventilatsiooniavade naha sademeid. See on normalne nahtus ja tuleneb piduri rakendumisest.

Puidu puurime

Puidu puurimisel kasutage parima joulduse saavutamiseks kiirloiketerasest puidupuure.

Puurimisreziimi valimine.
Alustage puurimist vaga aeglasel kiirusel, et valtida puuri aralibisemist ava tsentrist. Kui puur loikub materjali sisse, siis suurendage poorlemiskiirust.
Läbivate avade puurimisel pange tooriku taha puitklots, et välṭidaava tagaservade narmendamist ja kildumist.

Metalli puurimine

Metalli sisse puurimisel kasutage parima joudluse saavutamiseks kiirlokiterasest metallipuure voi terase puure.

Puurmisreziimi valimine.
Alustage puurimist vaga aeglasel kiirusel, et valtida puuri aralibisemistava tsentrist.
Hoidke puurimiskiirust ja survejoudu sellisel tasemel, mis voimaldavad puurida ilma, et pauk kuumeneks. Liigse survejou avaldamisel trellile tekivad jargmised ilmingud:
puuriulekuumenemine,
- laagrite liigne kulumine,
puuri painumine voi labipolemine,
-ava tsenti nihkumine v ave ebakorraparane kuju.
Suurte avade puurimisel metallis sisse alustage väiksema puuriga ja puurige avalanche suurema puuriga üle. Märige puuri öliga, et puurimistingimus parandada ja puuri tööiga tosta.

Kivi puurimine

Telliste, keraamiliste plaatide, betooni jne sisse puurimisel kasutage parima joudluse saavutamiseks kovasulamotsaga puure.

Löokpuurimisreziimi sisselulitamiseks lukake reziiminupp vasakpoolsesse asendisse.
Tellissepuurimise hölbumtamiseks kasutage keskmist kiirust ja avaldage puurile kerget survet.
■ Keraamilise plaadi sisse puurimisel leidke sobiv kiirus ja surve proovipuurimise teel plaadituki sisse. Alustage puurimist vaga aeglasel kiirusel, et valtida puuri aralibisemistava tsentrist.

LOIKETERADE HOOLDAMINE

A HOIATUS

Asendamisel kasutage ainult orignaalvaruosi. Muude varuosade kasutamine voib ohtu seada kasutaja voiseadme.

Uldhooldus

Plastmassist osade puhastamisel arge kasutage lahusteid. Enamus plastmassist osadest ei kannata muggilolevaid lahusteid. Mustuse, tolmu, oli, maarderasva, jne eemaldamiseks kasutage puhast lappi.

A HOIATUS

Plastmassist osad ei tohi kokku puutada
pidurivedeliku, bensiini, bensiinipohiste vedelike ega
labitungivate olidega. Keemislised uhendid voivad
kahjustada, norgestada voi havitada plastmassi, mis
voib pohjustada raskeid kehavigastusi. Klient voib
parandada voi asendada ainult varuosade ninekirjas
olevaid componente. Kigi muude osadega tegeleb
ainult volitatud teeninduskeskus.

Tarvikute hoidik

Vötke enne toöriista houlepanekut akupakett välja.

Akupaketi ettevalmistamine utiliseerimiseks

HOIATUS

Arge pudke akupaketti ishe havitada,lahti vottaega monda selle osa eemaldada.Liitiumoon- janikkelkaadmiumakud tuleb nouetekohaselt umbertoodda voi utiliseerida. Arge kunagi puudutagesamaaegselt molemat aku klemmi metalleseme ja/voi kehaosadega.Hoidke lastele katesaamatus kohas.Nende hoiatuste eiramine voib pohjustada tulekahju ja/voi raskeid kehavigastusi.

JÄÄTMEKÄITLUS

Masin, aku, tarvikud ja pakend tuleb ara sortida ning araanda keskkonnasobralikuks taaskasutuseks.

Arge pange kasutusest korvaldatud elektritooriista ja patareisid/akusid sortimata majapidamisjäätmete hulka!

KESKKONNAKITSE

Toormaterjalid utiliseerige jäätmetega koos. Masin, selle lisaseadmed ja pakend tuleb jäätmekäitluseks keskkonnasöbralikult sorterida.

PERIOD OF WARRANTY

Köikidele Greenworks Tools uute seadmete osadele ja toötlusele
antakse 2-aastane garantii, mis hakkab kehtima ostukuupäeval. Kui
seadmeid kasutatakse kutselise Kasutaja pooli arilisel eesmargil,
antakse 30-paevane garantii, sest Greenworks Tools seadmed on ette
nāhtud pōhiliselt kodukasutuseks (DIY).
Garantié ei ole ülekatav.

PIIRANGUD

See garantii on rakendatav ainult nouetekohaselt mittetoottavatele detailidele/osadele ja ei ole rakendatav jargmistel juhtudel.

1. Loomulik kolumine.
2. Tavaparane häalestamine ja reguleerimine.
3. Vigastus on pōhjustatud vārast kāsitsemisest, mitteshipparasest kasutamisest, valest kasutamisest yōi holetusest.
4. Puudulikust hooldusest tingitud ülekuumenemine.
5. Puudulikust hooldusest tingitud vigastus, mille puhul liitmikud voi kinnitid on lotvunud voi eemaldunud.
6. Veega pesemisest tingitud vigastus.
7. Seadmeid pole hooldatud ja teenindatud Greenworks Toolsi pool heaks kiidetud hoolduskeskustes.
8. Seadmed on valesti kokku pandud v i reguleeritud.
9. Seadme värkasetamisest tingitud vigastus.
10. Talveks ette valmistamata jatmisesst tingitud vigastus (korgsurvespesuritel).
11. Tavaline garantii ei kehti allpool loetletud kuluvatele osadele, kuid mitte ainult;

akud,
- elektrikaablid.
- Iloketerad ja loiketerade koostud,
- veorihmad,
- filtrid,
- kinnituspadrunid ja tooristahoidikud.

1. Seadmetes leiduvate teise tootja osadele, nagu mootorid, käigukastid, keithib vastava tootja garantiiieskiri, mille kohustused tagab Greenworks Tools Europe GmbH ka väljaspool selle teise tootja garantiiaga.

2. See garantiieskiri ei kehti teise kasutursingi seadmetele.

3. Seadmele on paigaldatud varuosad, asendusosad voi lisaosad, mis ei ole tarnitud voi heaks kiidetud Greenworks Tools Europe GmbH poolt.

Garantii

Iga selle garantiieskirjaga rakenduva seadme garantii aluseks on ostu originaaldokument. Ostu ei saa toendada krediitkaardi valjavottega. Garantijuhtumi korral tuleb kliendil esmalt tagastada seade ostukohta koos ostu toestava dokumendiga. Seade saadetakse meie keskesse teenindusasutusse, kus tehakse selle ülevaatus. Kui tuvastatakse seadme rikkisolek, siis see parandatakse ja saadetakse tagasi kliendi aaddressle tasusa. Kui seadme jaehind koos käibemaksuga on vahem kui 100 eurot, siis see tavaliselt asendatakse.

Kui meie keskses teeninduskeskuses garantiiga kaetud riket ei leita, siis teavitatakse klienit, et tal tuleb tasuda remondi maksumus.

Garantiieeskirja voidakse aeg-ajalt muuta, et seda kohandada uute toodete vajadustele. Garantiieeskirja viimane verssoon on saadaval veebilehel www.greenworkstools.eu.

Tehnilise toimiku koostamiseks volitatud isik ja tema Aadress:

Nimetus: Ted Qu Haichao (Kvaliteedidirektor)

Aadress: Greenworks Tools Europe GmbH, Wankelstrasse 40. 50996

Cologne Germany

Kinnitame, et see toode

LiiK: 24 v SDS puurvasar

Mudel: 3802507

Seerianumber:vaadake toote tehasesilti

Tootmisaasta: Vaadake toote tehasesilti

■ vastab masinadirektiivi 2006/42/EU, EMC-direktiivi 2014/30/EL ja

RoH- direktiivi 2011/65/EL nouetele.

Lisaks deklareerime, et on kasutatud jargmisi Euroopa harmoniseeritud standardeid (nende osi/satteid):

EN 60745-1:2009+A11:2010,EN 60745-2-6:2010

EN 55014-1:2006+A1:2009+A2:2011,

EN 55014-2:1997+A1:2001+A2:2008

Aadress, kuupaev: Changzhou, 14/12/2016

Allkiri: Ted Qu Haichao
