G40LM41K2 - Muruniiduk GREENWORKS - Tasuta kasutusjuhend

KASUTUSJUHEND G40LM41K2 GREENWORKS

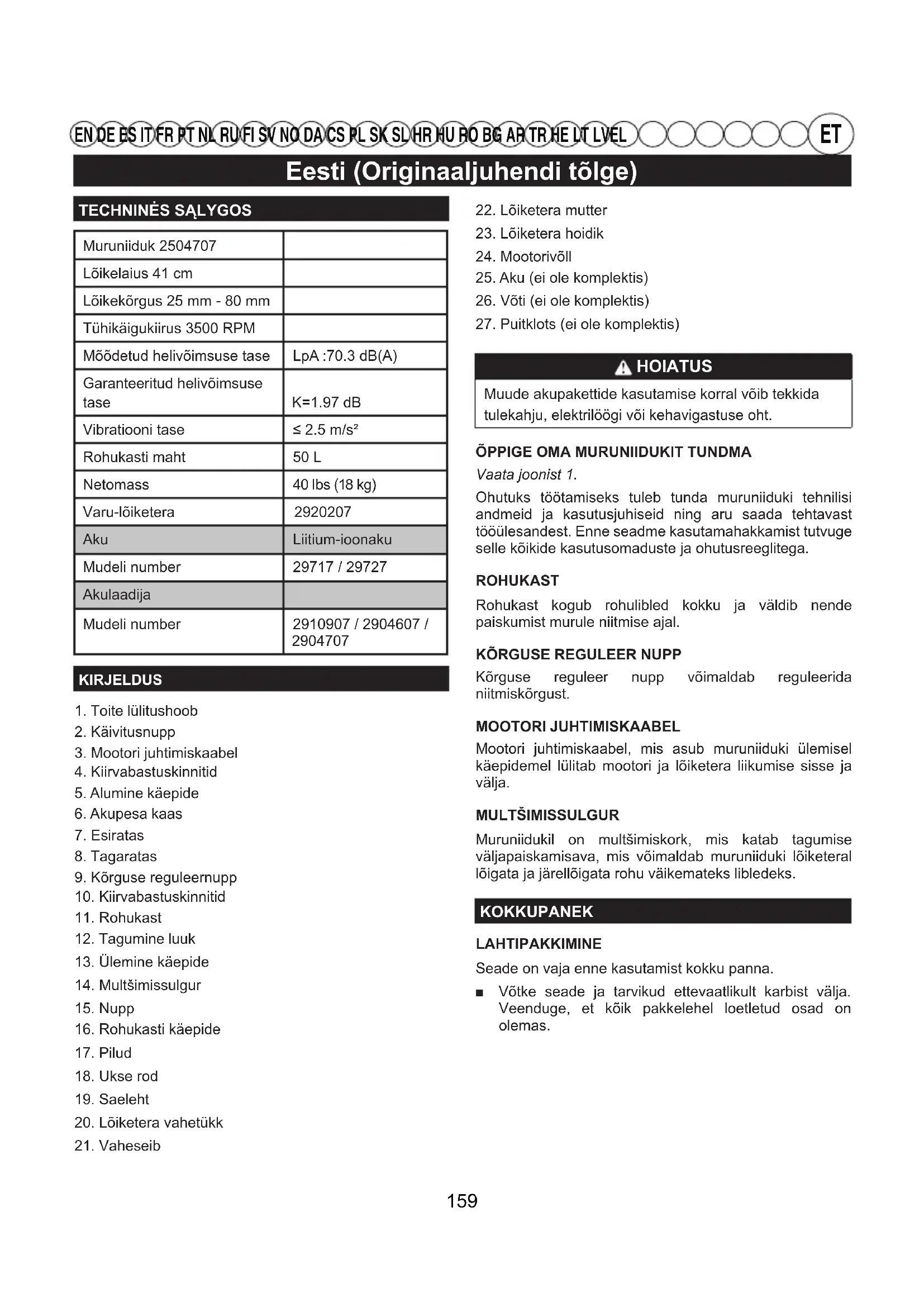

EN DE ES IT FR PT NL RU FI SV NO DA CS PL SK SL HR HU RO BG AR TR HE LT LVEL TECHNINĖS SĄLYGOSMuruniiduk 2504707 Lõikelaius 41 cmLõikekõrgus 25 mm - 80 mmTühikäigukiirus 3500 RPMMõõdetud helivõimsuse tase LpA :70.3 dB(A)Garanteeritud helivõimsuse tase LwA :90.3 dB(A)， K=1.97 dBVibratiooni tase ≤ 2.5 m/s²Rohukasti maht 50 L Netomass 40 lbs (18 kg) Varu-lõiketera 2920207Aku Liitium-ioonakuMudeli number 29717 / 29727 AkulaadijaMudeli number 2910907 / 2904607 / 2904707KIRJELDUS1. Toite lülitushoob2. Käivitusnupp 3. Mootori juhtimiskaabel4. Kiirvabastuskinnitid 5. Alumine käepide6. Akupesa kaas7. Esiratas8. Tagaratas9. Kõrguse reguleernupp10. Kiirvabastuskinnitid11. Rohukast12. Tagumine luuk13. Ülemine käepide14. Multšimissulgur15. Nupp16. Rohukasti käepide17. Pilud 18. Ukse rod19. Saeleht20. Lõiketera vahetükk 21. Vaheseib22. Lõiketera mutter 23. Lõiketera hoidik24. Mootorivõll25. Aku (ei ole komplektis)26. Võti (ei ole komplektis)27. Puitklots (ei ole komplektis) HOIATUS Muude akupakettide kasutamise korral võib tekkidatulekahju, elektrilöögi või kehavigastuse oht.ÕPPIGE OMA MURUNIIDUKIT TUNDMAVaata joonist 1.Ohutuks töötamiseks tuleb tunda muruniiduki tehnilisi andmeid ja kasutusjuhiseid ning aru saada tehtavast tööülesandest. Enne seadme kasutamahakkamist tutvuge selle kõikide kasutusomaduste ja ohutusreeglitega.ROHUKASTRohukast kogub rohulibled kokku ja väldib nende paiskumist murule niitmise ajal.KÕRGUSE REGULEER NUPP Kõrguse reguleer nupp võimaldab reguleerida niitmiskõrgust.MOOTORI JUHTIMISKAABELMootori juhtimiskaabel, mis asub muruniiduki ülemisel käepidemel lülitab mootori ja lõiketera liikumise sisse ja välja.MULTŠIMISSULGURMuruniidukil on multšimiskork, mis katab tagumise väljapaiskamisava, mis võimaldab muruniiduki lõiketeral lõigata ja järellõigata rohu väikemateks libledeks.KOKKUPANEKLAHTIPAKKIMINESeade on vaja enne kasutamist kokku panna. ■ Võtke seade ja tarvikud ettevaatlikult karbist välja. Veenduge, et kõik pakkelehel loetletud osad on olemas. 159Eesti (Originaaljuhendi tõlge)

EN DE ES IT FR PT NL RU FI SV NO DA CS PL SK SL HR HU RO BG AR TR HE LT LVEL HOIATUS Ärge hakake seadet enne kasutama kui kõik pakkelehel loetletud osad on lahtipakkimisel ühendatud. Pakkelehel loetletud osad ei ole tootja poolt koostatud ja see tuleb teha kasutajal. Valesti kokkupandud seadme kasutamine võib põhjustada raske kehavigastuse. ■ Uurige seadet põhjalikult, et veenduda tarne ajal tekkida võinud mõrade või kahjustuste puudumises. ■ Ärge visake pakendit ära enne, kui te olete seadme põhjalikult üle vaadanud ja olete saanud seadet rahuldavalt kasutada. ■ Kui mõni seadme osa on vigastatud või puudub, palun helistada abi saamiseks Greenworks tools klienditoe telefonile.PAKKELEHT ■ Muruniiduk ■ Akuvõti ■ Rohukast ■ Multšimissulgur ■ Kasutusjuhend HOIATUS Kui mõni osa on kahjustunud või puudu, ärge kasutage seda seadet enne, kui vastav osa on asendatud. Vigastatud või puuduvate osadega muruniiduki kasutamine võib põhjustada raske kehavigastuse. HOIATUS Ärge üritage seda seadet ümber ehitada ega luua lisaseadmeid, mida pole soovitatud selle tootega koos kasutada. Iga selline muutmine või ümberehitus on väärkasutamine ja võib põhjustada ohtliku olukorra ja viia võimaliku tõsise vigastuseni. HOIATUS Juhuslikust käivitumisest põhjustatud raske kehavigastuse vältimiseks osade kokkupaneku ajal võtke akupakett välja. HOIATUS Ärge pange lülitusvõtit enne sisse, kui muruniiduk on täielikult kokku pandud ja tööks ette valmistatud. Muidu võib toimuda juhuslik käivitumine, mis võib põhjustada raske kehavigastuse. HOIATUS Ärge kasutage muruniidukit ilma, et nõuetekohased ohutusseadised on oma kohtadel ja korras. Ärge kasutage muruniidukit kahjustunud ohutusseadmetega. Selle toote kasutamine kahjustatud või kadunud osaga võib põhjustada tõsiseid vigastusi.ALUMISE KÄEPIDEME KOKKUVOLTIMINE JA REGULEERIMINEVaata joonist 2. ■ Tõmmake ülemine käepide üles ja taha, et tõsta käepide tööasendisse. Veenduge, et käepidemed plõksatavad kindlalt oma kohale. ■ Pingutage alumised käepidemed mõlemal pool kiirkinniteid. MÄRKUS. Veenduge, et mõlemad alalülid on samas asendis.ÜLEMISE JUHTRAUA PAIGALDAMINEVaata joonist 3. ■ Ühitage juhtraua ülaosa avad alalüli avadega. Pingutage ülemine käepide kiirkinnititega mõlemal pool. Korrake kirjeldatud toimingut ka vastaspoolel.ROHUKASTI PAIGALDAMINEVaata joonist 4. ■ Tõstke tagumist tühjendusluuki. ■ Tõstke rohupüüdur sangast üles ja pange tagaluugi alla, nii et rohupüüduri raami konksud kinnituvad piludesse. ■ Vabastage tagumine väljalaskeluuk. Kui see on õigesti paigaldatud, siis rohukoguri konksud ulatuvad läbi tagaluugis olevate avade.MULTŠIMISKORGI PAIGALDAMINEVaata joonist 5. ■ Tõstke ja hoidke tagumist väljalaskeluuki üleval. ■ Võtke multšimissulguri käepidemest kinni ja suunake see avasse väikese nurga all, nagu joonisel näidatud. ■ Suruge multšimissulgur lõpuni oma kohale. ■ Laske tagumine väljalaskeluuk alla.TERA KÕRGUSE SEADISTAMINEVaata joonist 6.Tarnimise ajal on niiduki rattad seadistatud madala lõikuse asendisse. Enne niiduki esmakordset kasutamist, reguleerige kõrguspaigutus teie murule paremini sobivaks. Muru keskmine kõrgus peab jahedatel kuudel olema 38 mm kuni 51 mm kõrge ja soojadel kuudel 51 mm kuni 70 160Eesti (Originaaljuhendi tõlge)

EN DE ES IT FR PT NL RU FI SV NO DA CS PL SK SL HR HU RO BG AR TR HE LT LVEL ■ Pange akupakett akupessa. Ühitage aku külgribid muruniiduki akupesas olevate soontega. ■ Ühitage aku muruniiduki akupesa avaga. ■ Pange akuvõti sisse. ■ Kui te muruniidukit kohe kasutama ei hakka, ärge pange akuvõtit sisse. ■ Võtke akupakett muruniidukist välja.AKU EEMALDAMINEVaata joonist 7. ■ Seisake mootor ja vabastage toite lülitushoob. ■ Avage akupesa luuk. ■ Eemaldage akuvõti. ■ Vajutage muruniidukil olevale aku vabastusnupule. Selle tulemusena ulatub aku seadmest osaliselt välja. ■ Võtke akupakett muruniidukist välja.MURUNIIDUKI KÄIVITAMINE/SEISKAMINEVaata joonist 8. ■ Avage akuluuk ja pange patarei sisse. ■ Vajutage ja hoidke all käivitusnuppu. ■ Muruniiduki käivitamiseks tõmmake lülitushoob vastu käepidet ja vabastage võti. ■ Muruniiduki peatamiseks vabastage lülituskarbi juhthoob.MÄRKUS. Kui mootor kiirendab, on kuulda suuremat müra ja võib tekkida sädelemine. See on tavaline nähtus.NÕUANDED NIITMISEKS ■ Veenduge, et murul ei ole kivisid, vaiasid, traati ja muid esemeid, mis võivad vigastada muruniiduki lõiketerasid või mootorit. Ärge niitke ümber nurgavaiade ega ümber metallpostide. Need esemed võivad paiskuda muruniiduki alt igas suunas välja ja põhjustada kasutajale ning teistele tõsiseid kehavigastusi. ■ Tihedat muru kärpige alati esmalt ühe kolmandiku kõrguselt või vähem. ■ Ärge niitke märga muru, see kleepub korpuse põhja külge ja välistab muru peenmassi korraliku kogumise või puistamise. ■ Uus või tihe rohi võib nõuda kitsamat või kõrgemat lõikekõrgust. ■ Pärast igakordset kasutamist puhastage niiduki korpus, eemaldage sellelt murujäätmed, lehed, mustus ja kõik muu kogunenud prügi. ■ Kui niidate pikka muru, vähendage jalutuskiirust, et niide oleks efektiivsem ja peenmassi puistamine ühtlasem.mm kõrge.Tera sügavuse reguleerimiseks tehke järgmist ■ Terade tõstmiseks vajutage kõrguse reguleernuppu ja tõstke muruniidukit ülespoole. ■ Terade langetamiseks vajutage kõrguse reguleernuppu ja langetage muruniidukit allapoole. KASUTAMINE HOIATUS Vaatamata sellele, et olete tuttav akuga, ärge minetage selle kasutamisel valvsust. Pidage meeles, et tähelepanu minetamine sekundi murdosa jooksul on piisav tõsise kehavigastuse tekitamiseks. HOIATUS Kandke alati silmakaitsevahendeid. Selle eiramine võib tähendada, et võõrkehad võivad sattuda teile silma põhjustades võimalikku tõsist vigastust. HOIATUS Ärge kasutage mis tahes lisavarustust, mida käesoleva toote valmistaja pole soovitanud. Mittesoovitatud lisaseadmete ja tarvikute kasutamine võib tekitada tõsise kehavigastuse. HOIATUS Kontrollige enne kasutamist, et muruniidukil ei ole vigastatud osi ja vaadake üle, et lõiketera ei ole ebaühtlaselt või ülemääraselt kulunud. Vigastatud või puuduvate osadega muruniiduki kasutamine võib põhjustada raske kehavigastuse. ■ Ärge kallutage muruniidukit siis, kui mootorit käivitate või lülitate sisse, välja arvatud juhul kui muruniidukit on vaja käivitamiseks kallutada. Sellisel juhul ärge kallutage seda rohkem kui hädavajalik ja tõstke üles vaid see osa, mis on kasutajast eemal. ■ Ärge käivitage mootorit, kui seisate puisteava ees. ■ Ärge pange oma käsi või jalgu pöörlevate osade alla või lähedusse. Hoidke väljaviskeavad puhtad.Täielikku teavet laadimise kohta vaadake aku ja laadija kasutusjuhendi tehniliste andmete osast.AKUPAKETI PAIGALDAMINEVaata joonist 7. ■ Tõstke ja hoidke akukaant üleval. 161Eesti (Originaaljuhendi tõlge)

EN DE ES IT FR PT NL RU FI SV NO DA CS PL SK SL HR HU RO BG AR TR HE LT LVEL MÄRKUS. Enne muruniiduki alaosa puhastamist seisake mootor, laske lõiketeradel täielikult seiskuda ja võtke lülitusvõti välja.KASUTAMINE KALLAKUL HOIATUS Kallakud on peamine libisemist ja kukkumist põhjustav faktor, mis võib põhjustada erinevaid vigastusi. Töötamine kallakutel nõuab erilist tähelepanu. Kui tunnete, et kallakul on raske, ärge niitke sealt. Teie ohutuse huvides on mitte proovida niita kallakuid, mille kalle on üle 15 kraadi. ■ Niitke kallakutel olevat muru risti, mitte kunagi ülesalla suunaliselt. Olge ülimalt ettevaatlik, kui muudate kallakul olles suunda. ■ Jälgige auke, rööpaid, kive, peidetud esemeid või mättaid, mis võivad põhjustada teie libisemist või komistamist. Kõrge rohi võib peita takistusi. Eemaldage kõik esemed, nagu kivid, puu oksad jne, mis võivad viskuda üles või saada tera poolt lennutatud. ■ Tagage endale kindel jalgealune. Libisemine ja kukkumine võib põhjustada erinevaid kehavigastusi. Kui teile tundub, et kaotate tasakaalu, siis laske lülitushoob kohe lahti. ■ Ärge niitke muru järsakute, kraavide või vallide läheduses; teil võib kaduda jalgealune või tasakaal.ROHUKASTI TÜHJENDAMINEVaata joonist 9. ■ Seisake muruniiduk, laske lõiketeradel täielikult seiskuda ja võtke ära lülitusvõti. ■ Tõstke tagaluuk üles. ■ Rohukasti mahavõtmiseks tõsteke seda sangast. ■ Tühjendage lõigatud murust. ■ Tõstke tagaluuk üles ja pange rohukast tagasi nagu käesolevas kasutusjuhendis kirjeldatud.HOOLDUS HOIATUS Enne iga hooldustoimingut võtke aku ja lülitusvõti välja, et vältida juhuslikku käivitumist ja võimalikku kehavigastust. HOIATUS Kasutage teenindamisel ainult täpselt sobivaid varuosi. Muude osade kasutamine võib luua ohuolukorra või põhjustada toote kahjustumist. HOIATUS Hoidke mootor ja akupesad puhtad rohust, lehtedest või mustusest. Sellega võib väheneda tulekahju oht.ÜLDINE HOOLDUSEnne iga kasutuskorda kontrollige seade täielikult üle vigastatud, puuduvate ja lõtvunud osade, näiteks kruvid, mutrid, sõrmed, korgid jne suhtes.Pingutage kõik kinnitid ja korgid ning ärge kasutage seadet enne, kui kõik puuduvad ja vigastatud osad on asendatud. Pöörduge abi saamiseks Greenworks klienditoe poole. Vältige plastosade puhastamisel lahustite kasutamist. Enamik plastikuid on erinevat tüüpi poes müüdavate lahuste kahjustuste suhtes altid ja võivad saada neid kasutades kahjustatud. Mustusest, tolmust, õlist, määrdest jne puhastamiseks kasutage puhast riidelappi. HOIATUS Ärge laske plastosadel mitte mingil juhul sattuda kokkupuutesse auto pidurivedeliku, bensiini, bensiinipõhiste toodete, immutusõlidega või muude samalaadsete vedelikega. Kemikaalid võivad plaste rikkuda, nõrgendada või neile hävitavalt mõjuda, mis võib põhjustada raske kehavigastuse.Kontrollige perioodiliselt, kas kõik mutrid ja poldid on korralikult kinni, et tagada niiduki ohutu kasutamine.Pühkige muruniidukit aegajalt kuiva riidetükiga. Ärge kasutage vett.MÄÄRIMINEKõiki selle seadme laagreid on määritud küllaldase koguse kõrge vastupidavusega määrdega kogu seadme elueaks normaalsetel töötingimustel. Seetõttu ei ole täiendav laagrite määrimine vajalik. HOIATUS Tera hooldustöid teostades kaitske oma käsi, kandes alati tugevaid kindaid ja/või mähkige tera lõikeservad kaltsu ja muu materjali sisse. Kokkupuutumisel lõiketeraga võite saada raske kehavigastuse. 162Eesti (Originaaljuhendi tõlge)

EN DE ES IT FR PT NL RU FI SV NO DA CS PL SK SL HR HU RO BG AR TR HE LT LVEL KESKKONNAKAITSE ■ Keskkonnakaitse peab masina kasutamisel olema oluline ja prioriteetne aspekt kaitsmaks meie tsiviilse kooselu ja keskkonna huve. Vältida naabrite segamist. ■ Järgida täpselt kohalikke norme, mis puudutavad pakendite, õlide, bensiini, filtrite, kahjustatud osade ja muu keskkonnaohtliku kõrvaldamist; neid jäätmeid ei tohi visata prügi hulka, vaid need tuleb eraldada ja viia vastavatesse kogumispunktidesse, kus hoolitsetakse materjalide ümbertöötluse eest. ■ Järgida täpselt kohalikke nõudeid, mis puudutavad lõikejääkide ümbertöötlust. ■ Kui masinat enam ei kasuta, ärge visake seda loodusesse, vaid pöörduda vastavalt kohalikele kehtivatele normidele jäätmekäitluspunkti poole. HOIATUS Ärge määrige ühtegi rattakomponenti. Õlitamine võib põhjustada ratta osade vigastumise, mis võib kasutajale kaasa tuua raske kehavigastuse ja/või varakahju.LÕIKETERA VAHETAMINEVaata joonist 10-11.MÄRKUS. Kasutage ainult originaallõiketerasid. Ärakulunud ja vigastatud lõiketerad ning poldid tuleb asendada komplektis, et säilitada tasakaalustatus. ■ Seisake mootor ja vabastage toite lülitushoob. Laske lõiketeral täielikult seiskuda. ■ Võtke akupakett välja. ■ Pöörake muruniiduk küljele. ■ Tera pöörlemise vältimiseks kiiluge tükk puitu tera ja niiduki korpuse vahele. ■ Keerake lõiketera polt vastupäeva lahti (vaadates muruniiduki alt), kasutades lehtvõtit või otsvõtit 27 mm (ei ole komplektis). ■ Eemaldage lõiketera polt ja lõiketera. ■ Pange võllile uus lõiketera. Veenduge, et lõiketera on võllile nõuetekohaselt kinnitatud läbi lõiketera keskava ja ventilaatoril olevad kaks lõiketera sõrme on lõiketera vastavates avades. Veenduge, et see on paigaldatud nii, et ärakeeratud servad on suunatud korpuse poole, mitte maapinna suunas. Õige paigalduse korral peab lõiketera olema tihedalt vastu ventilaatorit. ■ Kruvige lõiketera polt võllile ja keerake see käega kinni. ■ Pingutage lõiketera mutter päripäeva momentvõtmega (ei kuulu komplekti), et tagada poldi nõuetekohane pingus. Soovitame lõiketera mutter kinni keerata pingutusmomendiga 62,5 ~ 71,5 kgf cm (350 – 400 in. lb). 163Eesti (Originaaljuhendi tõlge)

EN DE ES IT FR PT NL RU FI SV NO DA CS PL SK SL HR HU RO BG AR TR HE LT LVEL RIKKEOTSING Probleem Võimalik põhjus LahendusKäepide ei ole omal kohal. Aluskäru poldid ei ole õiges kohas.Reguleerige käepide välja ja veenduge, et aluskäru poldid on nõuetekohaselt kinnitatud.Muruniiduk ei käivitu.Aku on tühjenemas. Laadige aku.Aku ei ole kasutatav või seda ei saalaadida.Asendage aku.Muruniiduk ei niida rohtu ühtlaselt.Muru on tihe või ebaühtlane või onkõrgus valesti seadistatud.Liigutage rattad ülemisse asendisse. Muru ühtlaseks niitmiseks peavad kõik rattad olema seatud ühele kõrgusele.Muruniiduk ei multši nõuetekohaselt.Märjad rohulibled on jäänud muruniiduki korpuse alla kinni.Oodake enne niitmise alustamist kuni muru ära kuivab.Muruniidukit on raske edasi lükata.Kõrge muru, muruniiduki korpuse tagaosa ja tera vedamine tihedas murus või liiga madal lõikekõrgus.Suurendage lõikekõrgust.Muruniiduk ei suuna rohtunõuetekohaselt kotti.Lõikekõrgus on seatud liigamadalale.Suurendage lõikekõrgust.Muruniiduk vibreerib suuremalkiirusel.Lõiketera on tasakaalustamata, ülemääraselt või ebaühtlaselt kulunud.Asendage lõiketera.Mootorivõll on kõver.Seisake mootor, võtke lülitusvõti ja aku välja, ühendage lahti toiteallikas ja kontrollige vigastus üle. Laske enne uuesti käivitamist remontida volitatud teeninduskeskuses.Mootor seiskub niitmise ajal.Lõikekõrgus on seatud liiga madalale.Suurendage lõikekõrgust.Aku on tühi. Laadige aku.Kui selle lahuse kasutamine ei aita, siis pöörduge meie volitatud hooldaja poole. 164Greenworks Tools Warranty Policy for DIY machines

See garantii on rakendatav ainult nõuetekohaselt mittetöötavatele detailidele/osadele ja ei ole rakendatav järgmistel juhtudel.

1. Loomulik kulumine.

2. Tavapärane häälestamine ja reguleerimine.

3. Vigastus on põhjustatud väärast käsitsemisest, mittesihipärasest

kasutamisest, valest kasutamisest või hooletusest.

4. Puudulikust hooldusest tingitud ülekuumenemine.

5. Puudulikust hooldusest tingitud vigastus, mille puhul liitmikud või

kinnitid on lõtvunud või eemaldunud.

6. Veega pesemisest tingitud vigastus.

7. Seadmeid pole hooldatud ja teenindatud Greenworks Toolsi poolt

heaks kiidetud hoolduskeskustes.

8. Seadmed on valesti kokku pandud või reguleeritud.

9. Seadme väärkasutamisest tingitud vigastus.

10. Talveks ette valmistamata jätmisest tingitud vigastus

(kõrgsurvepesuritel).

11. Tavaline garantii ei kehti allpool loetletud kuluvatele osadele, kuid

lõiketerad ja lõiketerade koostud,

kinnituspadrunid ja tööristahoidikud.

12. Seadmetes leiduvate teise tootja osadele, nagu mootorid,

käigukastid, kehtib vastava tootja garantiieeskiri, mille kohustused tagab Greenworks Tools Europe GmbH ka väljaspool selle teise tootja garantiiaega.

13. See garantiieeskiri ei kehti teise kasutusringi seadmetele.

14. Seadmele on paigaldatud varuosad, asendusosad või lisaosad, mis

ei ole tarnitud või heaks kiidetud Greenworks Tools Europe GmbH poolt.EC KONFORMITÄTSERKLÄRUNG FÜR MASCHINEN

• Vastab masinadirektiivi asjakohastele nõuetele

• ja on vastav järgmiste EC direktiivide nõuetele: 2014/30/EU (elektromagnetilise ühilduvuse direktiiv) ja 2000/14/EC (müradirektiiv) kaasa arvatud muudatused direktiiviga 2005/88/EC Lisaks deklareerime, et

• on kasutatud järgmisi Euroopa harmoniseeritud standardeid (nende osi/sätteid): Mõõdetud helivõimsuse tase LwA: 90.3 dB(A) Garanteeritud helivõimsuse tase 92 dB(A) Vastavushindamine vastavalt lisale VI direktiivis 2000/14/EC Aadress, kuupäev: Changzhou, 22/07/2016 Allkiri: Gary Gao Naixin (BEng, CEng, MIET) Asepresident tootmise alal
