LIETOŠANAS INSTRUKCIJA G40LM41K2 GREENWORKS

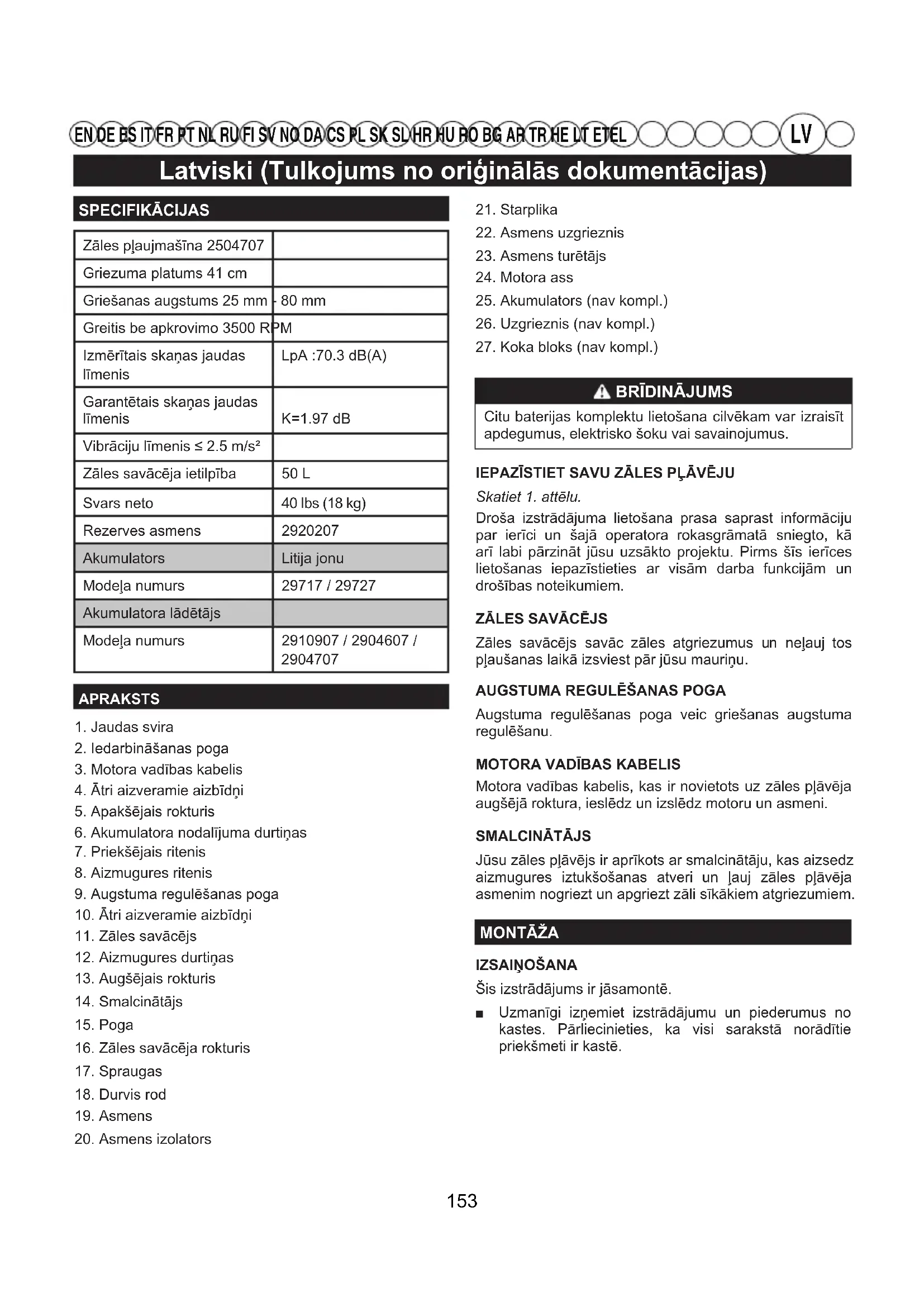

EN DE ES IT FR PT NL RU FI SV NO DA CS PL SK SL HR HU RO BG AR TR HE LT ETEL SPECIFIKĀCIJASZāles pļaujmašīna 2504707 Griezuma platums 41 cmGriešanas augstums 25 mm - 80 mmGreitis be apkrovimo 3500 RPMIzmērītais skaņas jaudas līmenisLpA :70.3 dB(A)Garantētais skaņas jaudas līmenisLwA :90.3 dB(A)， K=1.97 dBVibrāciju līmenis ≤ 2.5 m/s²Zāles savācēja ietilpība 50 LSvars neto 40 lbs (18 kg)Rezerves asmens 2920207Akumulators Litija jonuModeļa numurs 29717 / 29727 Akumulatora lādētājsModeļa numurs 2910907 / 2904607 / 2904707APRAKSTS1. Jaudas svira2. Iedarbināšanas poga3. Motora vadības kabelis4. Ātri aizveramie aizbīdņi 5. Apakšējais rokturis6. Akumulatora nodalījuma durtiņas7. Priekšējais ritenis8. Aizmugures ritenis9. Augstuma regulēšanas poga10. Ātri aizveramie aizbīdņi11. Zāles savācējs12. Aizmugures durtiņas13. Augšējais rokturis14. Smalcinātājs15. Poga16. Zāles savācēja rokturis17. Spraugas 18. Durvis rod19. Asmens20. Asmens izolators 21. Starplika22. Asmens uzgrieznis 23. Asmens turētājs24. Motora ass25. Akumulators (nav kompl.)26. Uzgrieznis (nav kompl.)27. Koka bloks (nav kompl.)

Citu baterijas komplektu lietošana cilvēkam var izraisīt apdegumus, elektrisko šoku vai savainojumus.IEPAZĪSTIET SAVU ZĀLES PĻĀVĒJUSkatiet 1. attēlu. Droša izstrādājuma lietošana prasa saprast informāciju par ierīci un šajā operatora rokasgrāmatā sniegto, kā arī labi pārzināt jūsu uzsākto projektu. Pirms šīs ierīces lietošanas iepazīstieties ar visām darba funkcijām un drošības noteikumiem.ZĀLES SAVĀCĒJS Zāles savācējs savāc zāles atgriezumus un neļauj tos pļaušanas laikā izsviest pār jūsu mauriņu.AUGSTUMA REGULĒŠANAS POGA Augstuma regulēšanas poga veic griešanas augstuma regulēšanu.MOTORA VADĪBAS KABELIS Motora vadības kabelis, kas ir novietots uz zāles pļāvēja augšējā roktura, ieslēdz un izslēdz motoru un asmeni.SMALCINĀTĀJSJūsu zāles pļāvējs ir aprīkots ar smalcinātāju, kas aizsedz aizmugures iztukšošanas atveri un ļauj zāles pļāvēja asmenim nogriezt un apgriezt zāli sīkākiem atgriezumiem.MONTĀŽAIZSAIŅOŠANAŠis izstrādājums ir jāsamontē. ■ Uzmanīgi izņemiet izstrādājumu un piederumus no kastes. Pārliecinieties, ka visi sarakstā norādītie priekšmeti ir kastē. 153Latviski (Tulkojums no oriģinālās dokumentācijas)

Nelietojiet izstrādājumu, ja jebkura no sarakstā minētajām detaļām jau ir uzmontēta izstrādājumam, kad jūs to izsaiņojat. Šajā sarakstā minētās detaļas ražotājs nav uzstādījis uz izstrādājuma, tās klientam jāuzstāda pašam. Izmantojiet izstrādājumu, kas var būt nepareizi samontēts, var izraisīt smagus ievainojumus. ■ Uzmanīgi pārbaudiet, vai izstrādājumam nav piegādes laikā radušos bojājumu vai defektu. ■ Neizjauciet iesaiņojumu, kamēr neesat rūpīgi pārbaudījis un apmierinoši darbinājis izstrādājumu. ■ Ja kāda detaļa ir bojāta vai trūkst, lūdziet palīdzību, zvanot Greenworks tools apkopes centram.IEPAKOJUMA SARAKSTS ■ Zāles pļaujmašīna ■ Baterijas atslēga ■ Zāles savācējs ■ Smalcinātājs ■ Operatora rokasgrāmata

Nenaudokite prietaiso, jei trūksta detalių ar jos yra apgadintos tol, kol jos nebus pakeistos. Izstrādājuma ar bojātām vai trūkstošām detaļām lietošana var izraisīt smagus ievainojumus.

Nemēģiniet pārveidot šo izstrādājumu vai izveidot piederumus, kas nav ieteikti lietošanai ar š izstrādājumu. Bandymas jas keisti ar modi kuoti laikoma netinkamu naudojimu, galinčiu sukelti pavojingą situaciją ir jus rimtai sužeisti.

Neievietojiet slēdža atslēgu, kamēr neesat pabeidzis montāžu un neesat gatavs pļaušanai. Noteikumu neievērošana var izraisīt nejaušu iedarbināšanu un iespējamus smagus ievainojumus.

Lai nepieļautu nejaušu iedarbināšanu, kas var izraisīt smagu nelaimes gadījumu, vienmēr izņemiet akumulatoru no ierīces, kad montējat detaļas.

Nekad nedarbiniet pļaujmašīnu bez uzstādītām un darba kārtībā esošām atbilstošajām drošības ierīcēm. Niekada nedirbkite žoliapjove su sugadintomis apsaugos priemonėmis. Naudodamiesi prietaisu esant ne visoms ar apgadintoms detalėms, galite rimtai susižeisti.

APAKŠĒJĀ ROKTURA ATVIENOŠANA UN

PIELĀGOŠANASkatiet 2. attēlu. ■ Pavelciet augšējā roktura aizmuguri atpakaļ, lai paceltu rokturi darbības pozīcijā. Pārliecinieties, ka rokturi droši nofiksējas savās vietās. ■ Nostipriniet apakšējo rokturi abās pusēs ar ātri aizveramiem aizbīdņiem. PIEZĪME: Nodrošiniet, ka abas puses ir iestatītas vienādā pareizas montāžas stāvoklī.AUGŠĒJĀ ROKTURA UZSTĀDĪŠANASkatiet 3. attēlu. ■ Savienojiet montāžas caurumus augšējo un apakšējo rokturi. Cieši savelciet augšējo rokturi ar ātrās atlaišanas aizbīdni no abām pusēm. Atkārtojiet to pašu otrā pusē. ZĀLES SAVĀCĒJA UZSTĀDĪŠANASkatiet 4. attēlu. ■ Pakelkite galinio išmetimo angos dangtį. ■ Aiz roktura paceliet savācējgrozu un novietojiet zem aizmugurējās izkraušanas lūkas, lai āķi uz savācējgroza atrastos uz rievām. ■ Atlaidiet aizmugurējās izejas durtiņas. Ja pareizi uzstādīts, zāles uztvērēja atvērums būs vienā garumā ar aizmugures izejas durtiņām.SMALCINĀTĀJA UZSTĀDĪŠANASkatiet 5. attēlu. ■ Paceliet un pieturiet aizmugures iztukšošanas durtiņas. ■ Satveriet smalcinātāja rokturi un ievietojiet to šaurā leņķī, kā parādīts attēlā. ■ Stingri spiediet smalcinātāju vietā. ■ Nolaidiet aizmugures iztukšošanas durtiņas.GELEŽTĖS AUKŠČIO NUSTATYMASSkatiet 6. attēlu.Transportavimo metu žoliapjovės ratai nustatyti į žemo pjovimo padėtį. Prieš pirmą kartą naudojant žoliapjovę sureguliuokite pjovimo padėtį pagal jums tinkamiausią 154Latviski (Tulkojums no oriģinālās dokumentācijas)

EN DE ES IT FR PT NL RU FI SV NO DA CS PL SK SL HR HU RO BG AR TR HE LT ETEL ■ Pārliecinieties, ka akumulatora atbrīvošanas poga ir vietā un ka akumulators ir pilnībā ievietots un nostiprinātā zāles pļāvējā pirms sākat darbību. ■ Ievietojiet baterijas atslēgu. ■ Ja ierīce uzreiz netiks lietota, tad neievietojiet baterijas atslēgu. ■ Aizveriet durtiņas.LAI IZŅEMTU AKUMULATORUSkatiet 7. attēlu. ■ Apstādiniet motoru un atlaidiet jaudas sviru. ■ Atveriet akumulatora vāku. ■ Izņemiet baterijas atslēgu. ■ Nospiediet akumulatora atbrīvošanas pogu (3) uz zāles pļāvēja. Tas radīs akumulatora pacelšanos nedaudz uz augšu. ■ Izņemiet akumulatoru no ierīces.ŽOLIAPJOVĖS ĮJUNGIMAS/IŠJUNGIMASSkatiet 8. attēlu. ■ Atveriet baterijas nodalījumu un ievietojiet bateriju. ■ Nospiediet un turiet ieslēgšanas pogu. ■ Pavelciet jaudas sviru uz augšu, lai rokturis iedarbina zāles pļāvēju un atbrīvojiet atslēgu. ■ Lai apstādinātu zāles pļāvēju, atlaidiet ieslēgšanas sviru. PIEZĪME: Spalgs troksnis un dzirksteļošana var rasties, ja elektriskais motors samazina apgriezienus. Tas ir normāli. PJOVIMO PATARIMAI ■ Pārliecinieties, ka zālienā nav akmeņu, žagaru, vadu un citu priekšmetu, kas var sabojāt zāles pļaujmašīnas asmeņus vai motoru. Nepļaujiet virs īpašuma atzīmes mietiņiem vai citiem metāla statņiem. Tokius objektus žoliapjovė gali atsitiktinai užkabinti ir mesti į bet kurią pusę bei sukelti rimtus sužalojimus operatoriui ir kitiems asmenims. ■ Lai zālājs būtu veselīgs, vienmēr no kopējā zāles garuma nogrieziet vienu trešdaļu vai mazāk. ■ Nepjaukite šlapios žolės, ji įstrigs apatinėje dugno dalyje ir neleis tinkamai surinkti žolės arba išsivalyti nuo nuopjovų. ■ Jaunai vai biezai zālei var būt nepieciešams šaurāks pļaušanas platums vai lielāks pļaušanas augstums. ■ Po kiekvieno naudojimo išvalykite žoliapjovės dugno apačią nuo žolės likučių, lapų, purvo ir kitų susikaupusių liekanų. ■ Pjaudami aukštą žolę sumažinkite ėjimo greitį. Taip pjovimas bus efektyvesnis ir geriau išsivalys nuopjovos. pievos aukštį. Vidējam mauriņam jābūt starp 38 mm un 51 mm aukstajos mēnešos un starp 51 mm un 70 mm siltajos mēnešos.Lai regulētu asmens augstumu ■ Lai paceltu augstāk asmeni, nospiediet augstuma regulēšanas pogu un paceliet pļāvēju.. ■ Lai pazeminātu asmeni, nospiediet augstuma regulēšanas pogu un nolaidiet pļāvēju. EKSPLUATĀCIJA

Nepieļaujiet, lai iemaņas darbā ar šo produktu padarītu jūs neuzmanīgus. Atcerieties, ka viens neuzmanīb.

Vienmēr lietojiet aizsargbrilles. Ja tas netiek ievērots, jūsu acīs var lidot objekti, rezultātā nodarot nopietnas traumas.

Neizmantojiet piederumus, kas nav paredzēti lietošanai ar šo produktu. Šim produktam neparedzētu piederumu lietošana var izraisīt nopietnas traumas.

Pirms lietošanas vienmēr pārbaudiet zāles pļāvēju, vai netrūkst un nav bojātas vai pārlieku nodilušas detaļas vai asmeņi. Izstrādājuma ar bojātām vai trūkstošām detaļām lietošana var izraisīt smagus ievainojumus. ■ Nelieciet zāles pļaujmašīnu, kad iedarbināt dzinēju vai ieslēdzat motoru, ja vien zāles pļaujmašīna nav jānoliec, lai iedarbinātu. Šādā gadījumā nelieciet to vairāk nekā nepieciešams un paceliet tikai to daļu, kas atrodas tālāk no operatora. ■ Nejunkite variklio stovėdami prieš išmetimo lataką. ■ Nenovietojiet rokas vai kājas zem rotējošām detaļām vai to tuvumā. Vienmēr turiet brīvu iztukšošanas atveri. Pilnas lādēšanas instrukcijas skatiet sava akumulatora un lādētāja modeļu lietošanas rokasgrāmatās.LAI UZSTĀDĪTU AKUMULATORUSkatiet 7. attēlu. ■ Paceliet un pieturiet akumulatora pārsegu. ■ Savienojiet akumulatoru ar zāles pļāvēja akumulatora protu. 155Latviski (Tulkojums no oriģinālās dokumentācijas)

EN DE ES IT FR PT NL RU FI SV NO DA CS PL SK SL HR HU RO BG AR TR HE LT ETEL PIEZĪME: Vienmēr, pirms tīrāt zāles pļāvēja apakšpusi, apturiet zāles pļāvēju, ļaujiet asmeņiem pilnīgi apstāties un izņemiet slēdža atslēgu.DARBAS ANT ŠLAITO

Šlaitai yra pagrindinis veisknys, kai galima paslysti ir nukristi ir kuris gali baigtis sunkiais sužalojimais. Dirbant ant šlaitų reikia būti itin atsargiems. Jei būdami ant šlaito jūs jaučiatės suvaržyti, ten žolės nepjaukite. Jūsų pačių saugumui nebandykite pjauti ant didesnio nei 15 laipsnių šlaito. ■ Pjaukite skersai šlaitų, niekada nepjaukite aukštyn ir žemyn. Būkite itin atsargūs ant šlaitų keisdami kryptį. ■ Saugokitės duobių, provėžų, akmenų, paslėptų objektų ar nelygumų, kur galite paslysti ar pargriūti. Aukšta žolė gali kliūtis paslėpti. Pašalinkite visus objektus (akmenis, medžių šakas ir t. t.) už kurių galėtumėte suklupti ar kuriuos geležtės užkabintų ir išmestų. ■ Vienmēr saglabājiet stabilu stāvokli. Paslydus ir nukritus galima rimtai susižaloti. Ja jūs sākat zaudēt līdzsvaru, tad nekavējieties atlaidiet jaudas sviru. ■ Nepjaukite žolės prie staigių nuolydžių, griovių ar krantinių.Galite paslysti ar prarasti pusiausvyrą.ZĀLES SAVĀCĒJA IZTUKŠOŠANASkatiet 9. attēlu. ■ Apturiet pļāvēju, ļaujiet asmenim pilnībā apstāties, tad noņemiet izolatora pogu. ■ Paceliet aizmugures durtiņas. ■ Paceliet zāles uztvērēju aiz roktura, lai noņemtu no zāles pļaujmašīnas. ■ Išvalykite žolės gaudytuvą. ■ Paceliet aizmugures durtiņas un uzstādiet atpakaļ zāles uztvērēju, kā iepriekš rokasgrāmatā aprakstīts.APKOPE

Pirms jebkuras apkopes veikšanas pārliecinieties, ka zāles pļāvēja akumulators un slēdža atslēga ir izņemta, lai nepieļautu nejaušu iedarbināšanu un iespējamus smagus ievainojumus.

Veicot apkopi, izmantojiet tikai licencētas rezerves daļas. Kitų detalių naudojimas gali sukelti pavojų ar sugadinti prietaisą.

Turiet motora un akumulatora nodalījumus tīrus no zāles, lapām vai pārliekām smērvielām. Tas palīdzēs samazināt aizdegšanās risku.BENDRA PRIEŽIŪRAPirms katras lietošanas pārbaudiet visu izstrādājumu, vai, piemēram, skrūves, uzgriežņi, bultas, vāciņi utt. nav bojāti, nokrituši vai vaļīgi.Stingri pievelciet visus stiprinājumus un vākus un nedarbiniet izstrādājumu, kamēr bojātās vai trūkstošāsdetaļas ir nomainītas. Lūdziet palīdzību pa telefonu Greenworks tools klientu dienestā. Tīrot plastmasas detaļas, nelietojiet šķīdinātājus. Komerciniai tirpikliai lengvai pažeidžia daugelį plastikinių dalių paviršių ir gali jas apgadinti. Lietojiet tīru audumu, lai notīrītu netīrumus, putekļus, smērvielas u.c.

Visada saugokite rankas.Taisydami geležtes dėvėkite storas pirštines ir/ar apvyniokite pjovimo geležtės kraštus skudurais ir kita medžiaga. Saskaršanās ar asmeni var izraisīt smagus ievainojumus. 156Latviski (Tulkojums no oriģinālās dokumentācijas)

Netepkite šių ratų komponentų tepalu. Eļļošana var izraisīt riteņu detaļu nepareizu darbību, kas var radīt smagus operatora ievainojumus un/vai zāles pļāvēja vai īpašuma bojājumus.PJOVIMO GELEŽTĖS PAKEITIMASSkatiet 10-11. attēlu. PIEZĪME: Izmantojiet tikai atzītus rezerves asmeņus. Nomainiet izdilušos vai bojātos asmeņus un skrūves, lai saglabātu simetriju. ■ Apstādiniet motoru un atlaidiet jaudas sviru.Ļaujiet asmenim pilnīgi apstāties. ■ Noņemiet akumulatoru. ■ Apsukite žoliapjovę. ■ Įsprauskite medžio gabalą tarp geležtės ir žoliapjovės dugno, kad geležtė neužsivestų. ■ Atskrūvējiet asmens skrūvi, griežot to pulksteņrādītāja virzienā (skatoties no zāles pļāvēja apakšas), izmantojot 27 mm uzgriežņatslēgu vai uzmavu (nav pievienota). ■ Noņemiet asmens skrūvi un asmeni. ■ Novietojiet jaunu asmeni uz vārpstas. Nodrošiniet, ka asmens ir pareizi novietots tā, lai vārpstas centrs iet caur asmens caurumu un divi asmens statņi uz ventilatora ir attiecīgajos asmens caurumos. Pārliecinieties, ka tas ir uzstādīts ar izliekumu uz augšu, pret pļāvēja korpusu un ne uz leju. Ja pareizi novietots, asmenim ir jāpieguļ pie ventilatora. ■ Izveriet asmens skrūvi caur vārpstu un nostipriniet to ar pirkstiem. ■ Pievelciet asmens uzgriezni pulksteņrādītāju kustības virzienā, lietojot griezes momenta uzgriežņu atslēgu (nav komplektā), lai nodrošinātu, ka bultskrūve ir pareizi pievilkta. Ieteicamais asmens uzgriežņa griezes moments ir 62,5~71,5 kgf cm (350-400 in. lb).APKĀRTĒJĀS VIDES AIZSARDZĪBA ■ Mašīnas īpašniekam ir jārūpējas par vides aizsardzību, izturoties ar cieņu pret sabiedrību un vidi, kurā dzīvojam. Centieties nekļūt par jūsu kaimiņu traucējumu cēloni. ■ Rūpīgi ievērojiet vietējo likumdošanu, kas attiecas uz iepakojuma materiālu, eļļas, benzīna, filtru, bojātu detaļu vai citu vidi piesārņojošo materiālu utilizāciju; šos atkritumus nedrīkst izmest sadzīves atkritumu konteineros un tie ir jānogādā uz speciāliem savākšanas centriem, kas nodrošina atkritumu utilizāciju. ■ Rūpīgi ievērojiet vietējo likumdošanu, kas attiecas uz pļaušanas atkritumu utilizāciju. ■ Pēc mašīnas izvadīšanas no ekspluatācijas, nemetiet to ārā, bet sazinieties ar atkritumu savākšanas centru saskaņā ar vietējās likumdošanas prasībām. 157Latviski (Tulkojums no oriģinālās dokumentācijas)

EN DE ES IT FR PT NL RU FI SV NO DA CS PL SK SL HR HU RO BG AR TR HE LT ETEL GEDIMŲ NUSTATYMAS GedimasGalima priežastisSprendimasRokturis nav vietā. Rāmja skrūves nav pareizi ievietotas.Noregulējiet roktura augstumu un pārbaudiet, vai rāmja skrūves ir pareizi ievietotas.Zāles pļāvēju nevar iedarbināt.Akumulators ir gandrīz izlādējies. Uzlādējiet akumulatoru.Akumulators ir nelietojams vai to nevar uzlādēt.Nomainiet akumulatoru.Zāles pļāvējs pļauj zāli nelīdzeni. Zāliens ir raupjš vai nelīdzens vai griešanas augstums nav pareizi iestatīts.Paceliet riteņus augstākā stāvoklī. Lai zāles pļāvējs pļautu līdzeni, visi riteņi jānoregulē vienādam pļaušanas augstumam.Zāles pļāvējs kārtīgi nesasmalcinazāli. Mitras zāles atgriezumi pielīp pie ierīces apakšpuses. Pirms pļaušanas gaidiet, kamēr zāle nožūst.Zāles pļāvēju ir grūti stumt.Aukšta žolė, užpakalinė žoliapjovės korpuso dalis ir geležtė įsivelia į tankią žolę arba pjovimo aukštis per žemas.Palieliniet griešanas augstumu.Zāles pļāvējs kārtīgi nesavāc zāli.Griešanas augstums ir iestatīts pārāk zemu.Palieliniet griešanas augstumu.Esant dideliam greičiui žoliapjovėvibruoja.Asmens ir nestabils vai pārlieku vainevienādi nodilis.Nomainiet asmeni.Motora ass ir saliekta.Apturiet motoru, izņemiet slēdžaatslēgu un akumulatoru, atvienojietbarošanas avotu un pārbaudiet,vai nav bojājumu. Prieš naująpaleidimą atiduokite taisyti į įgaliotąaptarnavimo centrą.Motors apstājas pļaušanas laikā.Griešanas augstums ir iestatīts pārākzemu.Palieliniet griešanas augstumu.Akumulators ir izlādējies. Uzlādējiet akumulatoru.Ja tas neatrisina problēmu, sazinieties ar pilnvaroto apkopes aģentu. 158Eesti (Originaaljuhendi tõlge)

Greenworks Tools garantijas politika DIY ierīcēm Šī garantija attiecas tikai uz bojātām daļām/komponentēm un neattiecas uz labojumiem saistībā ar:

1. Normāls nolietojums un plīsumi.

2. Ikdienas saskaņošana un pielāgošana.

3. Bojājumi, kurus izraisījusi nepareiza apiešanās/ļaunprātīga

izmantošana/nepareiza lietošana vai nolaidība.

4. Pārkaršana apkopes neveikšanas dēļ.

5. Bojājumi, kas radušies tādēļ, ka pielāgojumi/stiprinājumi kļuvuši vaļīgi/

atvienojušies apkopes neveikšanas dēļ.

6. Bojājumi, kas radušies tīrot ar ūdeni.

7. Ierīces apkopi vai labošanu veikuši Greenworks Tools neapstiprināti

8. Ierīces nepareizi uzstādītas vai pielāgotas.

9. Bojājumus izraisījusi ierīces nepareiza lietošana.

10. Bojājumus izraisījusi ierīces nepareiza ieziemošana (spiediena

11. Sastāvdaļas, kas uzskatāmas par palīgmateriāliem parasti nesedz

garantija, tai skaitā, bet neaprobežojoties ar:

asmens un tā sastāvdaļas

plates un instrumentu turētāji

12. Noteiktas preces var saturēt komponentes kā dzinējus, transmisijas

no dažādiem ražotājiem, šīs sastāvdaļas attieksies uz attiecīgā ražotāja garantijas politiku, izņemot, ja Greenworks Tools Europe GmbH piekrīt izskatīt sūdzības ārpus ražotāja garantijas perioda.

13. Šī garantijas politika neattiecas uz lietotām precēm.

14. Greenworks Tools Europe GmbH nepiegādātu un neapstiprinātu
