NAVODILA ZA UPORABO G40LM41K2 GREENWORKS

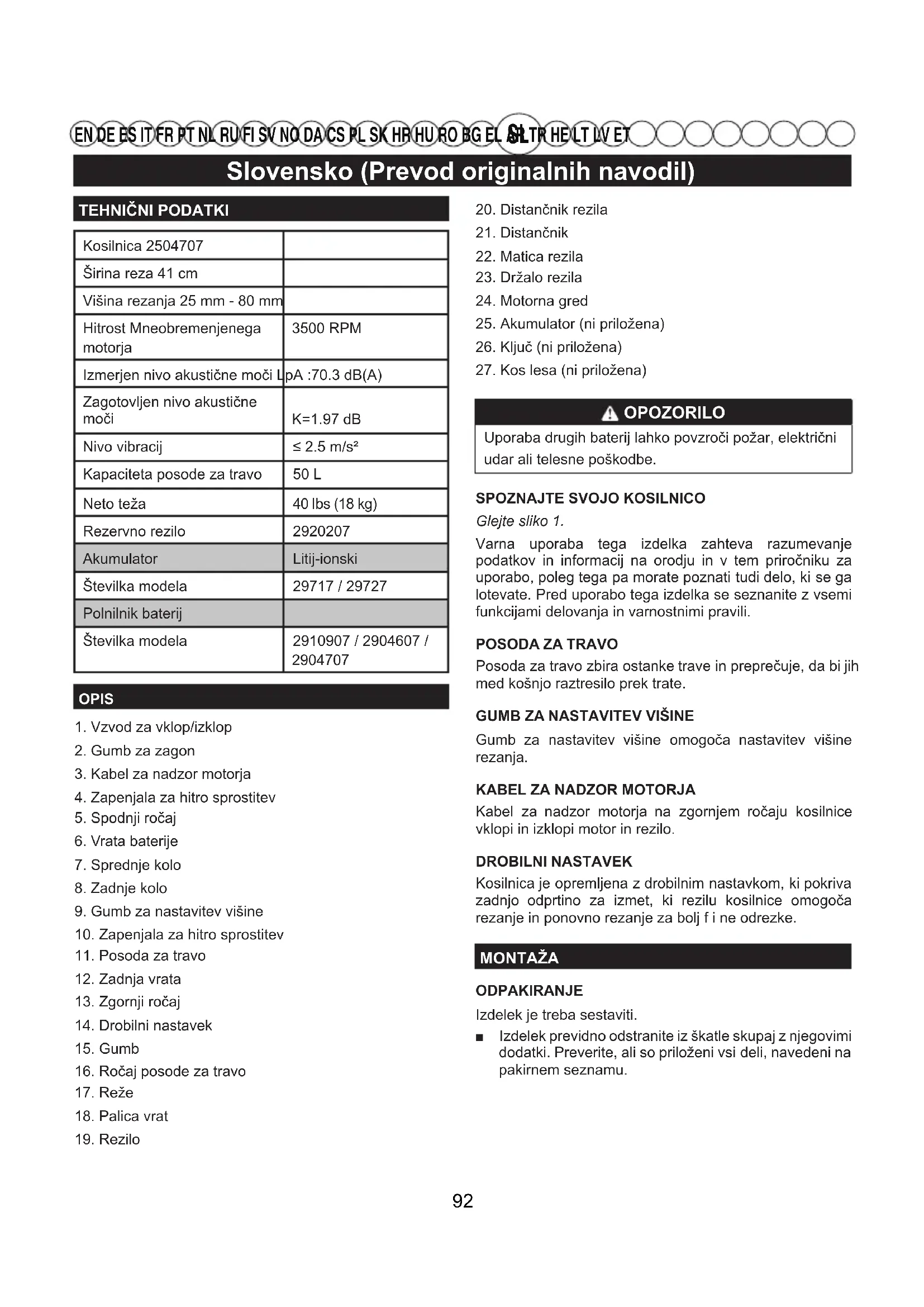

EN DE ES IT FR PT NL RU FI SV NO DA CS PL SK HR HU RO BG EL AR TR HE LT LV ET TEHNIČNI PODATKIKosilnica 2504707Širina reza 41 cmVišina rezanja 25 mm - 80 mmHitrost Mneobremenjenegamotorja3500 RPMIzmerjen nivo akustične moči LpA :70.3 dB(A)Zagotovljen nivo akustične moči LwA :90.3 dB(A)， K=1.97 dBNivo vibracij ≤ 2.5 m/s²Kapaciteta posode za travo 50 LNeto teža 40 lbs (18 kg)Rezervno rezilo 2920207Akumulator Litij-ionskiŠtevilka modela 29717 / 29727 Polnilnik baterijŠtevilka modela 2910907 / 2904607 / 2904707 OPIS 1. Vzvod za vklop/izklop2. Gumb za zagon3. Kabel za nadzor motorja4. Zapenjala za hitro sprostitev 5. Spodnji ročaj6. Vrata baterije7. Sprednje kolo8. Zadnje kolo 9. Gumb za nastavitev višine10. Zapenjala za hitro sprostitev11. Posoda za travo12. Zadnja vrata13. Zgornji ročaj14. Drobilni nastavek15. Gumb16. Ročaj posode za travo17. Reže 18. Palica vrat19. Rezilo20. Distančnik rezila 21. Distančnik22. Matica rezila 23. Držalo rezila24. Motorna gred25. Akumulator (ni priložena)26. Ključ (ni priložena)27. Kos lesa (ni priložena) OPOZORILO Uporaba drugih baterij lahko povzroči požar, električniudar ali telesne poškodbe. SPOZNAJTE SVOJO KOSILNICOGlejte sliko 1.Varna uporaba tega izdelka zahteva razumevanje podatkov in informacij na orodju in v tem priročniku za uporabo, poleg tega pa morate poznati tudi delo, ki se ga lotevate. Pred uporabo tega izdelka se seznanite z vsemi funkcijami delovanja in varnostnimi pravili.POSODA ZA TRAVOPosoda za travo zbira ostanke trave in preprečuje, da bi jih med košnjo raztresilo prek trate.GUMB ZA NASTAVITEV VIŠINE Gumb za nastavitev višine omogoča nastavitev višine rezanja.KABEL ZA NADZOR MOTORJA Kabel za nadzor motorja na zgornjem ročaju kosilnice vklopi in izklopi motor in rezilo.DROBILNI NASTAVEK Kosilnica je opremljena z drobilnim nastavkom, ki pokriva zadnjo odprtino za izmet, ki rezilu kosilnice omogoča rezanje in ponovno rezanje za bolj f i ne odrezke.MONTAŽAODPAKIRANJEIzdelek je treba sestaviti. ■ Izdelek previdno odstranite iz škatle skupaj z njegovimi dodatki. Preverite, ali so priloženi vsi deli, navedeni na pakirnem seznamu. 92Slovensko (Prevod originalnih navodil)

EN DE ES IT FR PT NL RU FI SV NO DA CS PL SK HR HU RO BG EL AR TR HE LT LV ET OPOZORILO Izdelka ne uporabljajte, če med razpakiranjem opazite, da je kakršen koli del s pakirnega seznama že sestavljen. Deli na tem seznamu na izdelek niso nameščeni s strani proizvajalca in jih mora namestiti uporabnik. Zaradi uporabe izdelka, ki je neustrezno sestavljen, lahko pride do hudih telesnih poškodb. ■ Izdelek temeljito preglejte in se prepričajte, da se med prevozom ni poškodoval ali zlomil. ■ Ne odvrzite pakirnega materiala, dokler izdelka temeljito ne pregledate in ga ne začnete uporabljati zadovoljivo. ■ Če so katerikoli deli poškodovani ali manjkajo, pokličite servisni center Greenworks tools.PAKIRNI SEZNAM ■ Kosilnica ■ Ključ baterije ■ Posoda za travo ■ Drobilni nastavek ■ Uporabniški priročnik OPOZORILO Če so deli poškodovani ali manjkajo, izdelka ne uporabljajte, dokler deli niso zamenjani. Če ta izdelek uporabljate s poškodovanimi ali manjkajočimi deli, se lahko resno poškodujete. OPOZORILO Ne skušajte spreminjati izdelka ali ustvarjati priključke, katerih uporabe na tem izdelku ne priporočamo. Vsako tako spreminjajte je zloraba in lahko privede do tveganj, ta pa do hudih osebnih poškodb. OPOZORILO Izolacijskega ključa ne vstavljajte, dokler montaža ni zaključena in ste pripravljeni na košnjo. V nasprotnem primeru se naprava lahko po nesreči vključi in povzroči hude telesne poškodbe. OPOZORILO Za preprečitev neželenega zagona, ki lahko povzroči resne telesne poškodbe, pri sestavljanju delov vedno najprej odstranite baterijo. OPOZORILO Kosilnice nikoli ne uporabljajte brez nameščenih ustreznih zaščitnih naprav, ki delujejo. Nikoli ne uporabljajte kosilnice s poškodovanimi varnostnimi napravami. Če tega opozorila ne upoštevate, lahko pride do hudih osebnih poškodb.NAMESTITEV IN PRILAGAJANJE SPODNJEGA ROČAJAGlejte sliko 2. ■ Zgornji ročaj potegnite navzgor in nazaj, da ročaj dvignete v položaj za upravljanje. Poskrbite, da se ročaji varno zaskočijo na mesto. ■ Spodnji ročaj na obeh straneh pritrdite z zapenjali za hitro sprostitev. OPOMBA: Za pravilno montažo preverite, ali sta obe strani na istem položaju.NAMEŠČANJE ZGORNJEGA ROČAJAGlejte sliko 3. ■ Poravnajte luknje za namestitev na zgornjem in spodnjem ročaju. Zgornji ročaj na obeh straneh pričvrstite z zapenjali za hitro sprostitev. Postopek ponovite še na drugi strani.NAMEŠČANJE POSODE ZA TRAVOGlejte sliko 4. ■ Dvignite zadnja vrata za odstranjevanje. ■ Posodo za travo dvignite z ročajem in jo namestite pod zadnja vrata za izmet tako, da so kavlji na posodi za travo nameščeni na režah. ■ Spustite zadnja vrata za izmet. Pri pravilni namestitvi kljukice na lovilniku trave segajo iz odprtin na zadnjih vratih za izmet.NAMEŠČANJE DROBILNEGA NASTAVKAGlejte sliko 5. ■ Dvignite in zadržite zadnja vrata za izmet. ■ Drobilni nastavek primite za ročaj in ga pod rahlim kotom vstavite, kot je prikazano. ■ Drobilni nastavek potisnite tako, da se dobro zatakne. ■ Spustite zadnja vrata za izmet.NASTAVLJANJE VIŠINE REZILAGlejte sliko 6.Privzeto so kolesa na kosilnici nastavljena na nizek položaj. Pred prvo uporabo kosilnice nastavite položaj rezila tako, da kar najbolje ustreza vaši travi. Običajno naj bi bila dolžina trave med 38 mm in 51 mm v hladnih 93Slovensko (Prevod originalnih navodil)

EN DE ES IT FR PT NL RU FI SV NO DA CS PL SK HR HU RO BG EL AR TR HE LT LV ET ■ Pred uporabo preverite, ali se je gumb za sprostitev akumulatorja zaskočil na mestu in ali je akumulator povsem vstavljen in pritrjen v kosilnico. ■ Vstavite ključ baterije. ■ Če naprave ne nameravate uporabiti takoj, ne vstavljajte ključa baterije. ■ Zaprite vrata.ODSTRANJEVANJE BATERIJEGlejte sliko 7. ■ Ustavite motor in spustite ročico za moč. ■ Odprite nosilec akumulatorja. ■ Odstranite ključ baterije. ■ Pritisnite gumb za sprostitev akumulatorja na kosilnici. Pri tem bo baterija nekoliko pogledala iz orodja. ■ RIz izdelka odstranite baterijo.ZAGON /ZAUSTAVITEV KOSILNICEGlejte sliko 8. ■ Odprite vratca za akumulator in vstavite akumulator. ■ Pritisnite in pridržite gumb za zagon. ■ Povlecite ročico za moč navzgor do ročaja, da zaženete kosilnico. ■ Za zaustavitev kosilnice krmilno ročico spustite.OPOMBA: Visok zvok in iskrenje se lahko pojavita, ko električni motor zmanjšuje obrate. To je običajno.NAMIGI ZA KOŠNJO ■ Prepričajte se, da na trati ni kamnov, palic, žic ali drugih predmetov, ki bi lahko poškodovali rezila kosilnice ali motor. Ne kosite prek količkov, ki označujejo posest, ali drugih kovinskih količkov. Take predmete lahko kosilnica izvrže v katero koli smer, s tem pa lahko upravitelju in ostalim povzroči resne telesne poškodbe. ■ Za zdravo trato vedno odrežite eno tretjino ali manj celotne dolžine trave. ■ Ne kosite mokre trave, slednja se prime na spodnjo stran kosilnice in prepreči pravilno izstopanje odrezkov. ■ Za košenje nove ali goste trave boste morda morali zožati rezanje ali zvišati višino rezanja. ■ Po vsaki uporabi spodnjo stran kosilnice očistite odrezkov, listov, umazanije in ostalih nakopičenih snovi. ■ Kadar kosite dolgo travo, hodite počasneje in s tem dovolite učinkovitejšo košnjo in ustrezen izmet odrezkov. OPOMBA: Pred čiščenjem pod kosilnico jo vedno ustavite, počakajte, da se rezila popolnoma ustavijo, in mesecih ter med 51 mm in 70 mm v vročih mesecih.Prilagajanje višine rezila ■ Če želite dvigniti višino rezila, pritisnite gumb za nastavitev višine in dvignite kosilnico. ■ Če želite spustiti višino rezila, pritisnite gumb za nastavitev višine in spustite kosilnico. DELOVANJE OPOZORILO Ne dovolite si, da bi bili zaradi dobrega poznavanja naprave nepazljivi. Zapomnite si, da lahko že trenutek nepazljivosti povzroči resno poškodbo. OPOZORILO Vedno nosite zaščito za oči. Če tega ne storite, vam lahko v oko prileti predmet in povzroči resno poškodbo. WARNING Ne uporabljajte sestavnih delov ali pribora, ki ga ne priporoča proizvajalec te naprave. Uporaba nepriporočenih sestavnih delov ali pribora lahko povzroči resne telesne poškodbe. OPOZORILO Vedno se prepričajte, da so deli kosilnice in rezilo nepoškodovani, ne manjkajo, so ravni in niso prekomerno obrabljeni. Če ta izdelek uporabljate s poškodovanimi ali manjkajočimi deli, se lahko resno poškodujete. ■ Pri zagonu ali vklopu motorja kosilnice ne nagibajte, razen če jo je za zagon treba nagniti. V tem primeru je ne nagnite bolj kot je nujno potrebno in dvignite samo del, ki je odmaknjen od upravljavca. ■ Ne zaganjajte motorja, ko stojite pred odprtino za praznjenje. ■ Roke in stopala držite stran od vrtečih se delov. Nikoli se ne približujte odprtini za izmet. Za popolna navodila o polnjenju glejte Priročnik za upravljavca za svoje baterije in polnilnik baterij.NAMEŠČANJE BATERIJEGlejte sliko 7. ■ Dvignite in držite pokrov baterije privzdignjen. ■ Akumulator poravnajte z nosilcem akumulatorja na kosilnice. 94Slovensko (Prevod originalnih navodil)

EN DE ES IT FR PT NL RU FI SV NO DA CS PL SK HR HU RO BG EL AR TR HE LT LV ET odstranite izolacijski ključ.UPORABA NA POBOČJIH OPOZORILO Pobočja so pomembna predvsem zaradi tega, ker vam na njih lahko spodrsne, zaradi česar se lahko hudo poškodujete. Uporaba na pobočjih zahteva še posebno previdnost. Če se na pobočjih ne počutite dobro, jih ne kosite. Zaradi vaše varnosti ne poskušajte kositi pobočij, ki imajo naklon, večji od 15 stopinj. ■ Vedno kosite prečno po pobočjih, nikoli gor in dol. Pri menjavanju smeri na pobočjih bodite še posebej previdni. ■ Bodite pozorni na luknje, brazde, kamenje, skrite predmete ali izbokline, zaradi katerih vam lahko spodrsne oz. se lahko spotaknete. Visoka trava lahko skrije predmete. Odstranite vse predmete, kot so kamni, veje ipd., ob katere se lahko spotaknete oz. katere lahko rezilo nevarno izvrže. ■ Vedno stojite trdno. Zdrs in padec lahko povzroči hude telesne poškodbe. Če vam zmanjkuje ravnotežja, takoj spustite vzvod za vklop/izklop. ■ Ne pomikajte se poleg prepadov, jarkov ali strmih pobočij; lahko izgubite ravnotežje.PRAZNJENJE POSODE ZA TRAVOGlejte sliko 9. ■ Ustavite kosilnico, počakajte, da se rezilo popolnoma ustavi, in odstranite izolacijski ključ. ■ Dvignite zadnja vrata. ■ Posodo za travo dvignite za ročaj, da jo odstranite iz kosilnice. ■ Odstranite odrezke trave. ■ Dvignite zadnja vrata in ponovno namestite posodo za travo, kot je opisano v tem priročniku.VZDRŽEVANJE OPOZORILO Preden se lotite vzdrževanja, se prepričajte, da ste odstranili baterijo kosilnice in izolacijski ključ ter se izognite nenamernemu zagonu kosilnice in morebitnim hudim telesnim poškodbam. OPOZORILO Pri servisiranju uporabljajte le odobrene nadomestne dele. Uporaba drugih delov lahko povzroči nevarnost ali škodo na izdelku. OPOZORILO V motorju in prostoru baterije ne sme biti trave, listja ali odvečnih maščob. To bo zmanjšalo nevarnost požara.SPLOŠNO VZDRŽEVANJEPred vsako uporabo izdelek preglejte, da ni poškodovan, da ni manjkajočih ali slabo pritrjenih delov (vijaki, matice, pokrovčki, itn.). Varno pritrdite vsa pritrdila in pokrovčke in izdelka ne uporabljajte, dokler ne zamenjate vseh manjkajočih ali poškodovanih delov. Za pomoč pokličite servisni center Greenworks tools. Pri čiščenju plastičnih delov se izogibajte topilom. Ve čina plastičnih delov je zelo dovzetna za poškodbe s strani različnih vrst raztopil. Za odstranjevanje prahu, umazanije, olja, masti itd. uporabite čiste krpe. OPOZORILO Zavorna tekočina, gorivo, izdelki na osnovi nafte, prodirajoče olje ipd. nikoli ne smejo priti v stik s plastičnimi deli. Kemikalije lahko plastiko poškodujejo, oslabijo ali uničijo, kar lahko povzroči hude telesne poškodbe.Redno preverjajte privitost matic in vijakov ter tako zagotovite varno uporabo kosilnice.Občasno obrišite kosilnice s suho krpo, Ne uporabljajte vode. Ne uporabljajte vode.MAZANJEVsi ležaji v tem izdelku so podmazani z zadostno količino visokokakovostnega maziva, ki ob normalnih delovnih pogojih zdrži celotno življenjsko obdobje izdelka. Zato dodatno mazanje ni potrebno. OPOZORILO Kadar izvajate vzdrževalna dela na rezilu, si vedno roke zaščitite z močnimi rokavicami, lahko pa robove rezil prekrijete s krpo oz. podobnim materialom. Če se dotaknete rezila, lahko to povzroči hude telesne poškodbe. 95Slovensko (Prevod originalnih navodil)

EN DE ES IT FR PT NL RU FI SV NO DA CS PL SK HR HU RO BG EL AR TR HE LT LV ET OPOZORILO Ne mažite delov kolesa. Mazanje lahko povzroči odpoved kolesnih sestavnih delov med uporabo, kar lahko povzroči hude telesne poškodbe upravljavca in/ ali poškodbe kosilnice ali lastnine.MENJAVA REZILAGlejte sliko 10-11. OPOMBA: Uporabite samo pooblaščena nadomestna rezila. Obrabljena ali poškodovana rezila in vijake zamenjajte v kompletih, da ohranite uravnoteženost naprave. ■ Ustavite motor in spustite ročico za moč. Naj se rezilo popolnoma ustavi. ■ Odstranite baterijo. ■ Obrnite kosilnico na stran. ■ Postavite kos lesa med rezilo in pokrovom kosilnice ter tako preprečite, da bi se rezilo vrtelo. ■ Odvijte vijak rezila, tako da ga zavrtite v nasprotni smeri urinega kazalca (če gledate z dna kosilnice) s 27-milimetrskim ključem ali natičnim ključem (ni priložen). ■ Odstranite vijak rezila in rezilo. ■ Novo rezilo položite na os. Prepričajte se, da je rezilo ustrezno nameščeno, tako da se os pomika skozi luknjo osrednjega rezila in dva nastavka za rezila na ventilatorju, vstavljena v ustrezni luknji na rezilu. Preverite, ali je nameščen tako, da zaobljena konca kažeta navzgor proti vrhu kosilnice in ne navzdol proti tlom. Če je rezilo pravilno nameščeno, mora biti vzporedno z ventilatorjem. ■ Vijak rezila navijte na os in ga ročno privijte. ■ Matico rezila zavrtite navzdol v smeri urinega kazalca z navornim ključem (ni priložen) in poskrbite, da je vijak ustrezno privit. Priporočeni navor za matico rezila je 62,5~71,5 kgf cm.VAROVANJE OKOLJA ■ Varovanje okolja mora biti pomemben in prednostni vidik pri uporabi stroja, v korist civilnega sožitja in okolja, v katerem živimo. Pazite, da s svojim delom ne motite sosedov. ■ Natančno upoštevajte lokalne predpise za odlaganje embalaže, olja, bencina, filtrov, pokvarjenih delov ali katerega koli elementa, ki močno vpliva na okolje; teh odpadkov ne smete odvreči v smeti, ampak jih morate ločiti in jih izročiti posebnim zbirnim centrom, ki bodo poskrbeli za njihovo reciklažo. ■ Natančno upoštevajte lokalne predpise za odlaganje odpadnega materiala po košnji. ■ Ko stroja ne boste več uporabljali, ga ne smete odvreči v okolje, ampak se obrnite na center za zbiranje odpadkov, v skladu z veljavni lokalnimi predpisi. 96Slovensko (Prevod originalnih navodil)

3. Škode zaradi nepravilnega ravnanja/zlorabe/napačne rabe ali

4. Pregretja zaradi pomanjkljivega vzdrževanja.

5. Škode, ki so jo povzročile napeljave ali zaponke, zrahljane/odpadle

zaradi pomanjkljivega vzdrževanja.

6. Škode, ki jo je povzročilo čiščenje z vodo.

9. Škode zaradi nepravilne uporabe naprave.

10. Škode zaradi nepravilne priprave na zimo (tlačni čistilniki).

11. Delov, ki veljajo za potrošne, garancija običajno ne krije, kar med

12. Določeni izdelki lahko vključujejo komponente, kot so motorji ali

prenose moči drugega proizvajalca. Za te dele velja ustrezna garancija proizvajalca, razen v primerih, ko podjetje Greenworks Tools Europe GmbH soglaša, da bo krilo morebitne reklamacije zunaj garancijskega obdobja drugega proizvajalca.

13. Ta garancija ne krije rabljene opreme.

14. Nameščanja rezervnih, nadomestnih ali dodatnih komponent, ki jih ne
