G40LM41K2 - Kosačka na trávu GREENWORKS - Bezplatný návod na obsluhu

NÁVOD NA OBSLUHU G40LM41K2 GREENWORKS

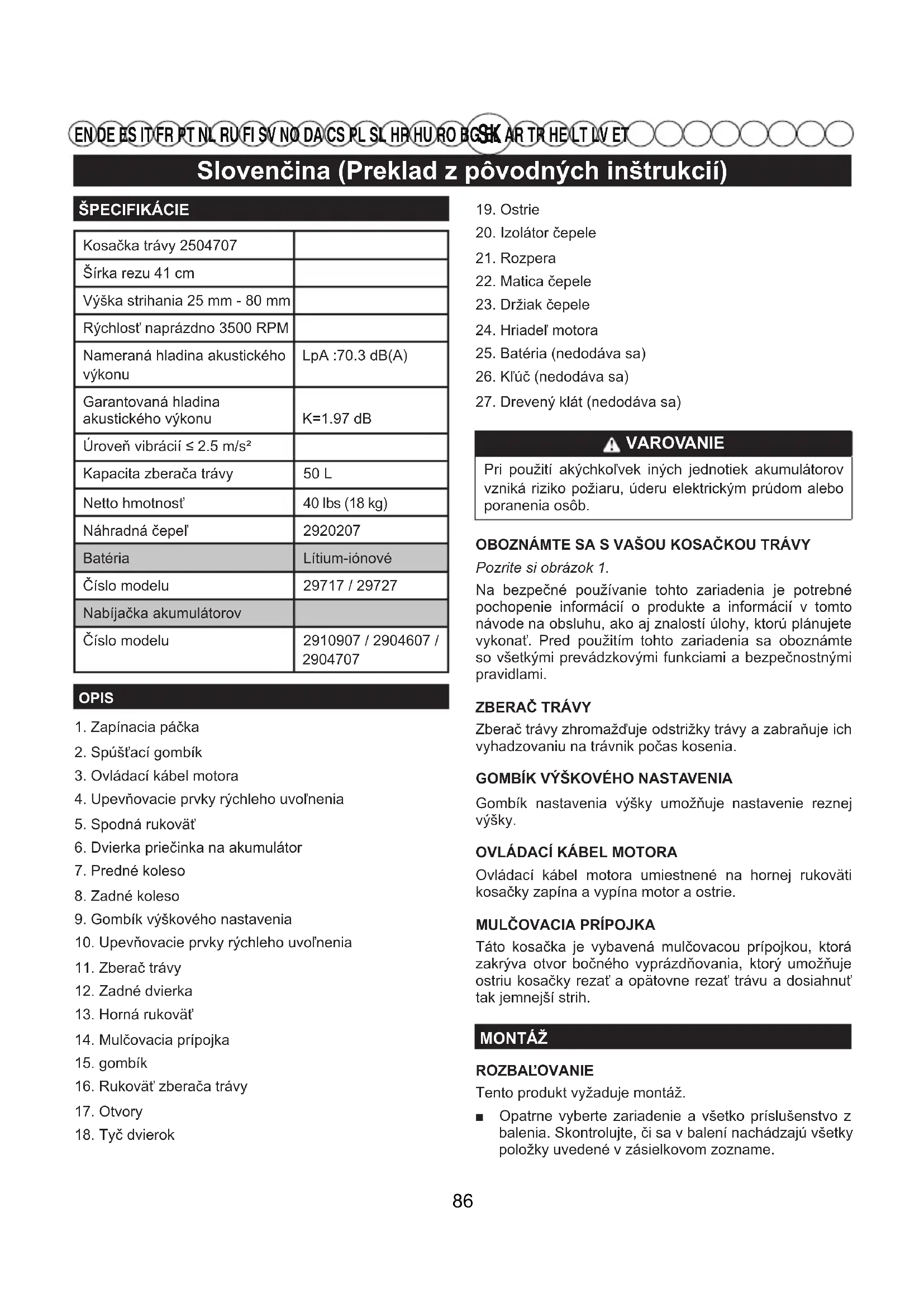

EN DE ES IT FR PT NL RU FI SV NO DA CS PL SL HR HU RO BG EL AR TR HE LT LV ET ŠPECIFIKÁCIEKosačka trávy 2504707 Šírka rezu 41 cmVýška strihania 25 mm - 80 mmRýchlosť naprázdno 3500 RPMNameraná hladina akustického výkonuLpA :70.3 dB(A)Garantovaná hladina akustického výkonuLwA :90.3 dB(A)， K=1.97 dBÚroveň vibrácií ≤ 2.5 m/s²Kapacita zberača trávy 50 LNetto hmotnosť 40 lbs (18 kg)Náhradná čepeľ 2920207Batéria Lítium-iónovéČíslo modelu 29717 / 29727 Nabíjačka akumulátorovČíslo modelu 2910907 / 2904607 / 2904707 OPIS 1. Zapínacia páčka2. Spúšťací gombík3. Ovládací kábel motora4. Upevňovacie prvky rýchleho uvoľnenia5. Spodná rukoväť6. Dvierka priečinka na akumulátor7. Predné koleso8. Zadné koleso 9. Gombík výškového nastavenia10. Upevňovacie prvky rýchleho uvoľnenia11. Zberač trávy12. Zadné dvierka13. Horná rukoväť14. Mulčovacia prípojka15. gombík16. Rukoväť zberača trávy17. Otvory18. Tyč dvierok19. Ostrie20. Izolátor čepele 21. Rozpera22. Matica čepele 23. Držiak čepele24. Hriadeľ motora25. Batéria (nedodáva sa)26. Kľúč (nedodáva sa)27. Drevený klát (nedodáva sa) VAROVANIE Pri použití akýchkoľvek iných jednotiek akumulátorov vzniká riziko požiaru, úderu elektrickým prúdom alebo poranenia osôb. OBOZNÁMTE SA S VAŠOU KOSAČKOU TRÁVYPozrite si obrázok 1. Na bezpečné používanie tohto zariadenia je potrebné pochopenie informácií o produkte a informácií v tomto návode na obsluhu, ako aj znalostí úlohy, ktorú plánujete vykonať. Pred použitím tohto zariadenia sa oboznámte so všetkými prevádzkovými funkciami a bezpečnostnými pravidlami.ZBERAČ TRÁVY Zberač trávy zhromažďuje odstrižky trávy a zabraňuje ich vyhadzovaniu na trávnik počas kosenia.GOMBÍK VÝŠKOVÉHO NASTAVENIA Gombík nastavenia výšky umožňuje nastavenie reznej výšky.OVLÁDACÍ KÁBEL MOTORA Ovládací kábel motora umiestnené na hornej rukoväti kosačky zapína a vypína motor a ostrie.MULČOVACIA PRÍPOJKA Táto kosačka je vybavená mulčovacou prípojkou, ktorá zakrýva otvor bočného vyprázdňovania, ktorý umožňuje ostriu kosačky rezať a opätovne rezať trávu a dosiahnuť tak jemnejší strih.MONTÁŽROZBAĽOVANIETento produkt vyžaduje montáž. ■ Opatrne vyberte zariadenie a všetko príslušenstvo z balenia. Skontrolujte, či sa v balení nachádzajú všetky položky uvedené v zásielkovom zozname. 86Slovenčina (Preklad z pôvodných inštrukcií)

EN DE ES IT FR PT NL RU FI SV NO DA CS PL SL HR HU RO BG EL AR TR HE LT LV ET VAROVANIE Nepoužívajte tento produkt, ak sú nejaké diely zo zásielkového zoznamu už namontované na produkte pri rozbalení. Diely v tomto zozname nie sú namontované na zariadení výrobcom a vyžadujú inštaláciu zákazníkom. Používanie produktu, ktorý mohol byť nesprávne zmontovaný, môže zapríčiniť vážne osobné poranenie. ■ Dôkladne skontrolujte zariadenie, či počas prepravy nedošlo k žiadnemu porušeniu alebo poškodeniu. ■ Baliaci materiál nevyhadzujte, kým zariadenie dôkladne neskontrolujete a úspešne nevyskúšate. ■ V prípade, že sú niektoré diely poškodené alebo chýbajú, požiadajte o pomoc servis zákazníkom spoločnosti Greenworks tools.ZÁSIELKOVÝ ZOZNAM ■ Kosačka trávy ■ Akumulátorový kľúč ■ Zberač trávy ■ Mulčovacia prípojka ■ Návod na obsluhu VAROVANIE Ak nejaké predmety chýbajú alebo sú viditeľne poškodené, nepracujte s týmto strojom, kým sa súčasti nevymenia. Pri používaní produktu s poškodenými alebo chýbajúcimi dielmi by mohlo dôjsť k vážnemu osobnému poraneniu. VAROVANIE Nepokúšajte sa modi kovať produkt, alebo vytvoriť príslušenstvo, ktoré nie je odporučené pre použitie s týmto produktom. Akékoľvek úpravy alebo prestavby môžu mať za následok nebezpečné podmienky vedúce k vážnym osobným poraneniam. VAROVANIE Nevkladajte rozpojovací kľúč, kým nedokončíte montáž a nie ste pripravení na kosenie. V opačnom prípade by mohlo dôjsť k neúmyselnému spusteniu a závažnému osobnému poraneniu. VAROVANIE Aby nedošlo k neúmyselnému spusteniu a následnému závažnému poraneniu osôb, pri montáži dielov vždy odstráňte jednotku akumulátora zo zariadenia. VAROVANIE Nikdy nepracujte s kosačkou, pokiaľ nemá nasadené a funkčné príslušné bezpečnostné zariadenia. Kosačku nikdy nepoužívajte, ak sú ochranné prvky a zariadenia poškodené. Obsluha stroja s chýbajúcimi alebo vadnými súčiastkami môže spôsobiť vážne poranenia.NAMESTITEV IN PRILAGAJANJE SPODNJEGA ROČAJAPozrite si obrázok 2. ■ Potiahnite smerom hore a späť hornú rukoväť, čím rukoväť zdvihnete do prevádzkovej polohy. Ubezpečte sa, či rukoväte zapadnú bezpečne na svoje miesto. ■ Dotiahnite spodnú rukoväť upevňovacími prvkami rýchleho uvoľnenia na obidvoch stranách. OPOMBA: Za pravilno montažo preverite, ali sta obe strani na istem položaju.INŠTALÁCIA HORNEJ RUKOVÄTEPozrite si obrázok 3. ■ Zarovnajte montážne otvory na hornej rukoväti a spodnej rukoväti. Zgornji ročaj na obeh straneh pričvrstite z zapenjali za hitro sprostitev. Tento postup zopakujte aj na druhej strane.INŠTALÁCIA ZBERAČA TRÁVYPozrite si obrázok 4. ■ Nadvihnite zadné dvierka pre vyprázdňovanie ■ Pomocou rukoväte zdvihnite zachytávač trávy a založte ho pod kryt zadného vyhadzovača tak, aby háčiky na zachytávači trávy zapadli do otvorov. ■ Spustite zadnja vrata za izmet. Pri pravilni namestitvi kljukice na lovilniku trave segajo iz odprtin na zadnjih vratih za izmet.INŠTALÁCIA MULČOVACEJ PRÍPOJKYPozrite si obrázok 5. ■ Nadvihnite a pridržte zadné vyprázdňovacie dvierka. ■ Uchopte mulčovaciu prípojku za jej rukoväť a zasuňte pod miernym uhlom podľa vyobrazenia. ■ Zatlačte mulčovaciu prípojku bezpečne na miesto. ■ Spustite zadné vyprázdňovacie dvierka. 87Slovenčina (Preklad z pôvodných inštrukcií)

■ Skontrolujte, či sa v kosačke nenachádzajú kamene, paličky, drôty či iné predmety, ktoré by mohli poškodiť ostria alebo motor kosačky trávy. Nekoste nad vymeriavacím kolíkmi či inými kovovými stĺpikmi. Takéto predmety môžu byť vymrštené kosačkou ktorýmkoľvek smerom a môžu spôsobiť vážne poranenia obsluhe alebo okolostojacim osobám, alebo môžu spôsobiť materiálne škody. ■ Ak chcete mať zdravý trávnik, vždy strihajte maximálne jednu tretinu celkovej dĺžky trávy.NASTAVENIE VÝŠKY NOŽAPozrite si obrázok 6.Pri preprave nastavte kolesá kosačky na najnižšiu sekaciu úroveň. Pred prvým použitím kosačky nastavte sekaciu polohu na výšku ktorá je najvhodnejšia pre váš trávnik. Priemerný trávnik by mal v studených mesiacoch mať 38 mm až 51 mm a v teplých mesiacoch 51 mm až 70 mm.Nastavenie výšky ostria ■ Pre zvýšenie výšky čepele stlačte gombík výškového nastavenia a zdvihnite kosačku. ■ Pre zníženie výšky čepele, stlačte gombík výškového nastavenia a spustite kosačku. PREVÁDZKA VAROVANIE Nedovoľte, aby rutina oslabila vašu opatrnosť. Zapamätajte si, že aj v ľahostajnosti aj zlomok sekundy môže viesť k vážnym zraneniam. VAROVANIE Vždy používajte chrániče zraku. Ak tak neurobíte, môže to spôsobiť, že úlomky odletia do vašich očí, čo môže spôsobiť vážne zranenie. VAROVANIE Nepoužívajte nástavce, alebo príslušenstvo, ktoré nie je odporučené pre použitie s týmto produktom. Takéto konanie môže viesť k nebezpečným podmienkam a následným vážnym zraneniam. VAROVANIE Pred použitím vždy skontrolujte kosačku – chýbajúce alebo poškodené diely a poškodené ostrie, nerovnomerné alebo nadmerné opotrebenie. Pri používaní produktu s poškodenými alebo chýbajúcimi dielmi by mohlo dôjsť k vážnemu osobnému poraneniu. ■ Nenakláňajte kosačku trávy pri štartovaní alebo zapínaní motora, pokiaľ kosačka trávy nemá byť pri štartovaní naklonená. V takom prípade ho nenakláňajte viac ako je absolútne nevyhnutné a zdvíhajte len časť, ktorá ďalej od obsluhujúcej osoby. ■ Neštartujte motor, ak stojíte pred vyvrhávacím otvorom. ■ Nedávajte ruky alebo nohy do blízkosti rotujúcich dielov ani pod ne. Nikdy neblokujte vyprázdňovací 88Slovenčina (Preklad z pôvodných inštrukcií)

EN DE ES IT FR PT NL RU FI SV NO DA CS PL SL HR HU RO BG EL AR TR HE LT LV ET ■ Nekoste mokrú trávu, tá sa lepí na spodnú stranu dna a bráni správnemu zberaniu alebo vysypávaniu odrezkov trávy. ■ Nová alebo hustá tráva môže vyžadovať užší rez alebo vyššiu reznú výšku. ■ Po každom použití vyčistite spodnú stranu dna kosačky aby ste odstránili zbytky trávy,lístia,nečistôt a nazbieraných zvyškov. ■ Ak kosíte vysokú trávu, znížte rýchlosť chôdze pre zefektívnenie kosenia a správne vysypávanie odrezkov. POZNÁMKA: Pred čistením pod kosačkou vždy zastavte kosačku, počkajte, kým sa ostria úplne nezastavia a vyberte rozpojovací kľúč.OBSLUHA NA SVAHU VAROVANIE Svahy sú hlavným faktorom pri pokĺznutiach a pádoch, ktoré môžu mať za následok veľmi vážne poranenia. Obsluha na svahoch si vyžaduje zvýšenú opatrnosť. Ak sa na svahu cítite neisto, nekoste tam. Nikdy sa nesnažte kosiť na svahoch so sklonom väčším ako 15 stupňov. ■ Na strmých svahoch koste po vrstevniciach, nikdy nie hore a dolu svahom. Ak meníte smer, buďte veľmi opatrní. ■ Vyhľadávajte otvory, vyjazdené koľaje, kamene, skryté predmety alebo vyvýšeniny, ktoré môžu spôsobiť zakopnutie alebo pokĺznutie a vyhnite sa im. Vysoká tráva môže skrývať prekážky. Odstráňte všetky predmety, napríklad kamene, konáre apod., ktoré môžu byť vymrštené sekacím nožom. ■ Vždy majte pevnú oporu nôh. Ukĺznutie a pád môžu mať za následok ťažké ublíženie na zdraví. Ak cítite, že strácate rovnováhu, ihneď uvoľnite páčku výkonu. ■ Nikdy nekoste v blízkosti prudkých svahov, priekop alebo hrádzí, mohli by ste stratiť pevný postoj a rovnováhu.VYPRÁZDŇOVANIE ZBERAČA TRÁVYPozrite si obrázok 9. ■ Zastavte kosačku, nechajte čepeľ úplne zastaviť a odstráňte tlačidlo izolátora. ■ Nadvihnite zadné dvierka. ■ Nadvihnite zberač trávy za jeho rukovať a vyberte ho z kosačky. ■ Vyprázdnite zberný kôš. ■ Nadvihnite zadné dvierka a znova namontujte zberač trávy podľa popisu uvedeného vyššie v tejto príručke.ÚDRŽBA VAROVANIE Predtým, ako vykonáte akúkoľvek údržbu, vždy odstráňte akumulátor kosačky a rozpojovací kľúč, aby nedošlo k neúmyselnému spusteniu a možným závažným poraneniam osôb. VAROVANIE Predtým, ako vykonáte akúkoľvek údržbu, vždy odstráňte akumulátor kosačky a rozpojovací kľúč, aby nedošlo k neúmyselnému spusteniu a možným závažným poraneniam osôb. VAROVANIE Dbajte na to, aby v priečinku na motor a akumulátor neostávala tráva, listy alebo nadmerné množstvo mastnoty. Znížite tak riziko požiaru.VŠEOBECNÁ ÚDRŽBA Pred každým použitím skontrolujte celý produkt, či nie je poškodený, niečo nechýba a či nemá uvoľnené diely ako skrutky, matice, maticové skrutky, viečka a pod.Bezpečne utiahnite všetky upínadlá a viečka a nepracujte s produktom, kým všetky chýbajúce alebo poškodené diely nevymeníte. O pomoc požiadajte servis zákazníkom spoločnosti Greenworks tools. Pri čistení plastových dielov nepoužívajte rozpúšťadlá. Veľa plastov je citlivých na poškodenie rôznymi typmi komerčných rozpúšťadiel a môžu byť nimi poškodené. Na odstránenie špiny, prachu, oleja, maziva a pod. použite čisté tkaniny. VAROVANIE Dbajte na to, aby do kontaktu s plastovými dielmi nikdy neprišli do kontaktu brzdové kvapaliny, benzín, ropné produkty, prenikavé oleje a pod. Chemikálie môžu poškodiť, oslabiť či zničiť plast, čo môže spôsobiť závažné osobné poranenie. Pravidelne a často kontrolujte všetky matice a skrutky na ich správne utiahnutie, zaistí sa tak bezpečná prevádzka kosačky. Občas kosačku vyutierajte suchou utierkou. Nepoužívajte vodu.MAZANIEVšetky ložiská náradia boli výrobcom namazané dostatočným množstvom vysokoúčinného maziva, ktoré vystačí na celú dobu životnosti kosačky pri normálnych 89Slovenčina (Preklad z pôvodných inštrukcií)

EN DE ES IT FR PT NL RU FI SV NO DA CS PL SL HR HU RO BG EL AR TR HE LT LV ET OCHRANA ŽIVOTNÉHO PROSTREDIA ■ Ochrana životného prostredia musí predstavovať významný a prioritný aspekt použitia stroja, v prospech civilného občianskeho spolunažívania a prostredia, v ktorom žijeme. Dbajte na to, aby ste používaní stroja nerušili vašich susedov. ■ Dôkladne dodržujte miestne normy pre likvidáciu obalov, olejov, benzínu, filtrov, opotrebovaných súčastí alebo akýchkoľvek látok so silným dopadom na životné prostredie; tieto odpadky nesmú byť odhodené do bežného odpadu, ale musia byť separované a odovzdané do príslušných zberných stredísk, ktoré zabezpečia recykláciu materiálov. ■ Dôsledne dodržujte miestne predpisy, týkajúce sa materiálu vzniknutého kosením. ■ Pri vyraďovaní stroja z prevádzky ho nenechávajte voľne v prírode, ale obráťte sa na zberné stredisko v súlade s platnými miestnymi predpismi. podmienkach používania. Žiadne ďaľšie mazanie ložisiek nie je potrebné. VAROVANIE Vždy chráňte svoje ruky nosením rukavíc a/alebo obaľujte ostrie noža handrami a inými materiálmi, ak prevádzate údržbu noža. Pri kontakte s ostrím by mohlo dôjsť k závažnému poraneniu osôb. VAROVANIE Nemažte žiadne časti kolies. Mazanie môže spôsobiť, že komponenty kolesa pri používaní prestanú fungovať, čo by mohlo viesť k závažnému poraneniu osôb a poškodeniu kosačky alebo majetku.VÝMENA SEKACIEHO NOŽAPozrite si obrázok 10-11.POZNÁMKA: Používajte len autorizované náhradné ostria. Opotrebované alebo poškodené ostria a maticové skrutky vymieňajte v súpravách, aby sa zachovalo vyváženie. ■ Zastavte motor a uvoľnite napájaciu páčku. Počkajte, kým sa ostrie úplne nezastaví. ■ Vyberte jednotku akumulátora. ■ Otočte kosačku na bok karburátorom smerom hore. ■ Medzi nôž a dno kosačky vložte drevený klin aby ste zabránili otáčaniu noža. ■ Odvijte vijak rezila, tako da ga zavrtite v nasprotni smeri urinega kazalca (če gledate z dna kosilnice) s 27-milimetrskim ključem ali natičnim ključem (ni priložen). ■ Odstranite vijak rezila in rezilo. ■ Novo rezilo položite na os. Prepričajte se, da je rezilo ustrezno nameščeno, tako da se os pomika skozi luknjo osrednjega rezila in dva nastavka za rezila na ventilatorju, vstavljena v ustrezni luknji na rezilu. Preverite, ali je nameščen tako, da zaobljena konca kažeta navzgor proti vrhu kosilnice in ne navzdol proti tlom. Če je rezilo pravilno nameščeno, mora biti vzporedno z ventilatorjem. ■ Vijak rezila navijte na os in ga ročno privijte. ■ Utiahnite maticu ostria v smere pohybu hodinových ručičiek pomocou momentového kľúča (nie je súčasťou balenia), aby bola maticová skrutka správne utiahnutá. Odporúčaný moment pre maticu ostria je 62,5~71,5 kgf cm (350-400 in. lb). 90Slovenčina (Preklad z pôvodných inštrukcií)

ProblémMožná príčina RiešenieRukoväť nie ja na svojom mieste.Maticové skrutky vozíka nie sú správne nasadené.Nastavte výšku rukoväte a skontrolujte, či sú maticové skrutky vozíka správne nasadané.Kosačka sa nenaštartuje.Akumulátor je takmer vybitý. Nabite akumulátor.Akumulátor je buď nefunkčný alebo sa nedá nabiť.Vymeňte akumulátor.Kosačka kosí trávu nerovnomerne.Trávnik je divoký alebo nevyrovnaný alebo nie je správne nastavená výška strihania. Posuňte kolieska do vyššej polohy. Aby sa kosačka pohybovala rovnomerne, všetky kolesá musia byť v rovnakej reznej výške.Kosačka správne nemulčuje. Mokré odstrižky trávy sa lepia na spodnú stranu dosky.Predtým, ako začnete kosiť, počkajte, kým tráva neuschne.Kosačka sa ťažko tlačí.Vysoká tráva, zadná časť krytu kosačky a nôž uviazli v ťažkej tráve alebo je výška kosenia príliš nízkaZdvihnite reznú výšku. Kosačka správne nevreckuje. Rezná výška je príliš nízka. Raise the cutting height. Kosačka pri vyskoej rýchlosti vibrujeOstrie je nevyvážené, nadmerne alebo nerovnomerne opotrebované.Znova nasaďte ostrie.Hriadeľ motora je ohnutý.Zastavte motor, vyberte rozpojovací kľúč a akumulátor, odpojte zdroj napájania a skontrolujte poškodenie. Pred opätovným spustením nechajte opraviť v autorizovanom servise.Motor sa pri kosení zastaví.Rezná výška je príliš nízka. Zdvihnite reznú výšku.Akumulátor je úplne vybitý. Nabite akumulátor.Ak tieto riešenia nepomôžu odstrániť problém, obráťte sa na vášho autorizovaného predajcu. 91Slovensko (Prevod originalnih navodil)

Všetky stroje spoločnosti Greenworks Tools sa dodávajú s 2-ročnouzárukou na diely a vypracovanie od dátumu zakúpenia. Pre stroje používané profesionálne je dispozícii je 30-dňová záruka, keďže stroje Greenworks Tools sú určené primárne na použitie zákazníkmi v domácich dielňach. Táto záruka je neprenosná. Záručné zásady spoločnosti Greenworks Tools pre stroje pre domáce dielne OBMEDZENIA Táto záruka platí len na chybné diely/komponenty a nepokrýva opravy dôsledkom:

1. Bežného opotrebovania.

2. Bežného nastavovania alebo úprav.

3. Škôd v dôsledku nesprávnej manipulácie/zlého zaobchádzania/

nesprávneho používania alebo nedbalosti.

4. Prehriatia v dôsledku nedostatočnej údržby.

5. Škôd v dôsledku uvoľnenia/odpojenia armatúr/upínadiel pri

nedostatočnej údržbe.

6. Škôd spôsobenými čistením vodou.

7. Strojov servisovaných alebo opravovaných v servisných centrách

neautorizovaných spoločnosťou Greenworks Tools.

8. Strojov nesprávne zmontovaných alebo nastavených.

9. Škôd spôsobených nesprávnym používaním stroja.

10. Škôd spôsobených nesprávnym otužovaním (tlakové podložky)

11. Položky považované za spotrebné diely nie sú bežne pokryté touto

Skľučovadlá a držiaky nástrojov

12. Určité produkty môžu obsahovať komponenty, napríklad motory,

prevodovky od alternatívneho výrobcu a tieto položky budú podliehať záručným podmienkam príslušného výrobcu, okrem prípadov, kedy spoločnosť Greenworks Tools Europe GmbH súhlasí, že prijíma akékoľvek nároky mimo uvedenej záručnej doby výrobcu.

13. Tovary z druhej ruky nie sú pokryté týmito záručnými podmienkami.

14. Inštalácie náhradných dielov alebo extra komponentov, ktoré nie sú

dodané alebo schválené spoločnosťou Greenworks Tools Europe GmbH. Záruka Na nárokovanie si záruky na ľubovoľný produkt podľa týchto podmienok je potrebný originál dokladu o zakúpení. Výpis z kreditnej karty nie je dostatočný doklad o zakúpení. Pri prvom výskyte záručnej udalosti musí zákazník vrátiť produkt na pôvodnom mieste zakúpenia s príslušným dokladom o zakúpení. Stroj bude odoslaný do nášho centrálneho servisného zariadenia a bude vykonaná kontrola. Ak sa zistí, že je stroj chybný, bude bezplatne opravený a odoslaný späť na adresu zákazníka. Všeobecne platí, že stroje, ktoré stoja menej ako 100 € vrátane DPH, budú vymenené. Ak centrálne servisné zariadenie zistí, že stroj nie je chybný, zákazníkovi bude oznámené, že musí zaplatiť náklady opravy. Tieto záručné podmienky sa môžu občas zmeniť ako prispôsobenie potrebám našich nových produktov. Kópia najnovších záručných podmienok sa nachádza na adrese www.greenworkstools.eu. Garancija podjetja Greenworks Tools za naprave za neprofesionalne uporabnike GARANCIJSKI ROK Vse nove naprave znamke Greenworks Tools imajo 2-letno garancijo za nadomestne dele in delo od prvotnega datuma nakupa. Na voljo je 30-dnevna garancija za naprave, ki se jih uporablja profesionalno, saj so naprave Greenworks Tools zasnovane predvsem za neprofesionalne uporabnike. Ta garancija ni prenosljiva.

• je v súlade s platnými ustanoveniami Smernice pre strojové zariadenia(2006/42/EC)

• je v súlade s ustanoveniami nasledujúcej
