GEBRUIKSAANWIJZING G24SDS GREENWORKS

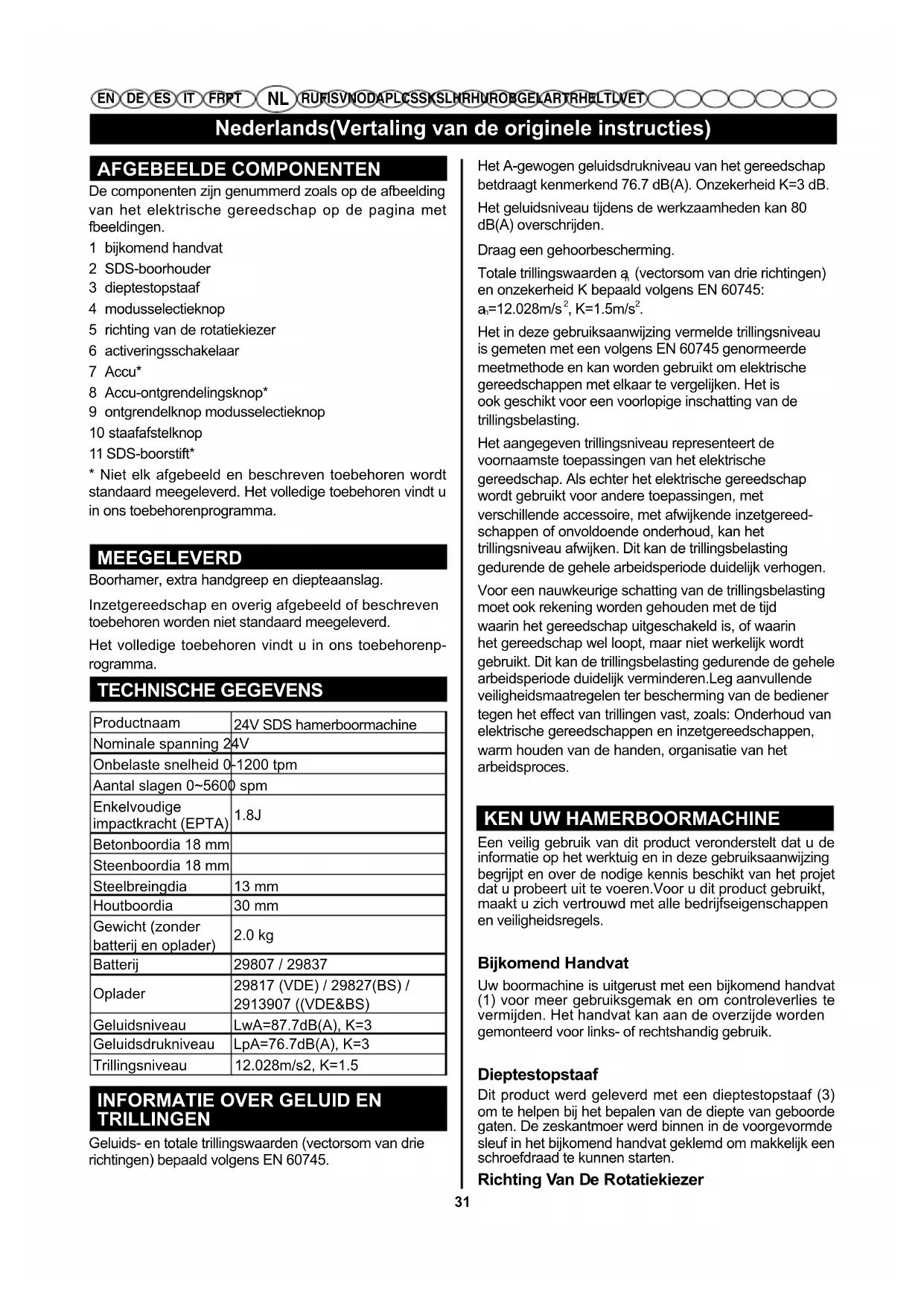

Nederlands(Vertaling van de originele instructies)

AFGEBEELDE COMPONENTEN

De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met fbeeldingen.

1 bijkomend handvat
2 SDS-boorhouser
3 dieptestopstaaf
4 modusselectieknop
5richting van de rotatiekiezer
6 activeringsschakelaar
7 Accu
8 Accu-ontgrendelingsknop
9 ontgrendelknop modusselectieknop
10 staafafstelknop
11 SDS-boorstift*

• Niet elk afgebeeld en beschreiben toebehoren worden standaard meegeleverd. Het volledige toebehoren vindt u in ons toebehorenprogramma.

MEEGELEVERD

Boorhamer, extra handgreep en diepteaanslag.

Inzetgereedschap en overig aufgebeeld of beschreven toebehoren worden nicht standardmeegeleverd.

Het volledige toebehoren vindt u in ons toebehorenprogramma.

TECHNISCHE GEGEVENS

Productnaam	24V SDS hamerboormachine
Nominale spanning 24V
Onbelaste snelheid 0-1200 tsp
Aantal slagen 0~5600 spm
Enkelvoudige impactkracht (EPTA)	1.8J
Betonboardia 18 mm
Steenboardia 18 mm
Steelbreingdia	13 mm
Houtboardia	30 mm
Gewicht (zonder batterij en oplader)	2.0 kg
Batterij	29807 / 29837
Oplader	29817 (VDE) / 29827(BS) / 2913907 ((VDE&BS)
Geluidsniveau	LwA=87.7dB(A), K=3
Geluidsdrukiveau	LpA=76.7dB(A), K=3
Trillingsniveau	12.028m/s2, K=1.5

INFORMATIE OVER GELUID EN TRILLINGEN

Geluids- en totale trillingswaarden (vectorsom van drierichtingen) bepaald volgens EN 60745.

Het A-gewogen geluidsdrukniveau van het gereedschap betdraagt kenmerkend 76.7 dB(A). Onzekerheid K = 3 dB.

Het geluidsniveau tijdens de werkzaamheden kan 80 dB(A) overschrijden.

Draag een gehoorbeschemming.

Totale trillingswaarden a_i (vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 60745: a_r = 12.028m / s^2 K = 1.5m / s^2

Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 60745 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijkken. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.

Het aangegeven trillingsniveau representiert de voornaamste toepassingen van het elektrische gereedschap. Als darüber het elektrische gereedschap worden gebruikt voor andere toepassingen, met verschillende accessoire, met afwijkende inzetgereedschappen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeitsperiode duidelijk verhogen.

Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gezchoolen met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar Niet werkelijk worden gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verminderen.Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: Onderhoud van elektrische gereedschappen en inzetgereedschappen, warm honden van de handen, organiseatie van het arbeidsproces.

KENUWHAMERBOORMACHINE

Een veilig gebruik van dit product veronderstelt dat u de informatatie op het werktuig en in deze gebruiksaanwijzing begrijpt en over de nodige kennis beschikt van het projet dat u probeertuit te voeren.Voor u dit product gebruikt, maakt u zich vertrouwd met alle bedrijfseigenschappen en veiligheidsregels.

Bijkomend Handvat

Uw boormachine is uitgerust met een bijkomend handvat (1) voor meer gebruiksgemak en om controverlies te vermijden. Het handvat kan aan de overzijde worden gemonteerd voor links- ofrechtshandig gebruik.

Dieptestopstaaf

Dit product werd geleverd met een dieptestopstaaf (3) om te helpen bij het bepalen van de diepte van geboorde gaten. De zeskantmoer werk binnen in de voorgevormde sleuf in het bijkomend handvat geklemd om makkelijk een schroefdraad te konnen starten.

Richting Van De Rotatiekiezer

Nederlands(Vertaling van de originele instructies)

(vergrendeling vooruit/achteruit/centraal)

Uw boormachine beschicht over een rotatiekiezer (vergrendeling vooruit/achteruit) (5) die zich boven de activeringsschakelaar bevindt voor het veranderen van de richting van de boorstiftrotatie. Wanner u de rotatiekiezer in de stand UIT (middelste vergrendeling)plaatst, helpt dit de möglichkheid te verhinderen dat de machine ongewild worden gestart toenwijl ze Niet worden gebruikt.

SDS Plus boorholder

De SDS boorhouser (2) laat u toe om SDS- en SDS Plusboorstiften snel te installereren en los te make.

Modusselectieknop

De modusselectieknop (9) staat u toe om snel van de roterende maar hamerboormodus te schakelen.

MONTAGE

Uitpakken

Dit product vereist montage.

Haal het toestel en de accessoires voorzichtiguit de doos. Zorg ervoor dat alle items die op de paklijst staan,+zijn inbegrepen.

WAARSCHUWING

Gebruik dit toestel Niet als onderdelen op de paklijst al op uw product werden gemonteerd wonneur u hetuitpakt. Onderdelen op deze lijst worden Niet door de fabrikant op het product gemonteerd en vereisen montage door de klant. Het gebruik van een toestel dat Niet correct werk gemonteerd kan leiden tot ernstige letsels.

■ Inspector het product zorgvuldig om zeker te zijn dat het toestelijdens het vervoer geen breuk of schade heeft opgelopen.
Gooi het verpakkingsmaterial Niet weg tot u het toetsel zorgvuldig hebft gecontroleerd enaar behoren hebft gebruikt.

WAARSCHUWING

Als er onderden zijn beschadigd of ontbreken, gebruik dan het toestel Niet vooraleer de onderden werden verrangen. Gebruik van dit product met beschadigde of ontrekende onderden kan leiden tot ernstige letsels.

WAARSCHUWING

Probeer het toestel Niet aan te passen of toebehorent creeren waarvan het gebruik in combinatie met dit toestel Niet is aangewezen. Een dergelijkke aanpassing of wijziging worden als misbruik beschouwd en kan leiden tot gevaarlijke situatuies die ernstige verwondingen können veroorzaken.

WAARSCHUWING

Koppel allijd de bougiekabel los als u onderdelen monteert. Bij Niet naleving van dit voorschrift kan de machine ongewild in werkig treden en ernstiglichamelijk letsel veroorzaken.

Accu opladen

• Gebruik alleen de in de technische gegevens vermelde oplaadapparaten. Alleen deze oplaadapparaten zijn afgestemd op de bij het elektrische gereedschap gebruekte lithiumionaccu.

OPMERKING: De accu worden gedeeltelijk opgeladen geleverd. Om de volledige capaciteit van de accu te verkrijgen, laadt u voor het eerste gebruik de accu volledig in het oplaadapparaat op.

De Lithium-Ion-accu kan op elk moment worden opgeladen zonder de levensduur te verkorten. Een onderbreking van het opladen schaadt de accu Niet. De lithiumionaccu is door middel van „Electronic Cell Protection (ECP)" beschermd gegen te sterk ontladen.

Als de accu leeg is, worden het elektrische gereedschap door een veiligheidsschakeling uitgeschakeld. Her inzetgereedschap beweegt nicht meer.

Druk na het automatisch uitschakelen van het elektrische gereedschap Niet meer op de aan/ uitschakelaar. De accu kan anders beschadigd worden.

Neem de voorschriften ten aanzien van de afvalverwijdering in acht.

WERKING

WAARSCHUWING

Laat uw vertrouwdheid met dit product u zich zorgeloos makeen. Hou er rekening mee dat eenkleine onoplettendheid voldoende is om ernstige verwondingen te veroorzaken.

WAARSCHUWING

Draag algtdijd gezichtsbescherming met zijdelingesbe beschemming in overeenstemming met ANSI Z87.1 in combinatie met gehoorbescherming. Wanner u dit Niet doet kan het gebeuren dat er rondvliegende voorwerpen in de ogen terechtkomen of dat er andere mogelijkse letsels worden veroorzaakt.

WAARSCHUWING

Gebruik geen voorzetstukken of accessories die nicht door de fabricant van dit product zijn aangeraden. Het gebruik van Niet aangeraden voorzetstukken of accessories können leiden tot ernstige lichamelijke letsels.

Accu Verwijdersen (zie afbeelding A)

Als u de accu 7 wilt verwijderen, drukt u op de

Nederlands(Vertaling van de originele instructies)

ontgrendelingsknop 8 en trekt u de accu waar achefteren uithet elektrische gereedschap. Forceer�abit bij Niet.

Activeringsschakelaar (zie afbeelding B)

Om de boormachine AAN te zetten, drukt u op de acticeringsschakelaar. Om ze UIT te zetten, LASTUd schakelaar los.

Richting van de rotatiekiezer (zie afbeelding C -D)

(vergrendeling vooruit/achteruit/centraal)

De richting van de boorstiftrotatie is omkeerbaar en worden gestuurd door een keuzeknop die zich boven de activeringsschakelaar bevindt. Terwijl de boormachine zich in een normale bedrijfspositie bevindt, moet de richting van de rotatiekiezer links van de activeringsschakelaar zijn geplaatst om te boren. De boorrichting worden omgekeerd wanner de keuzeknop zich aan de rechtzerzijde bevindt.

Wanner u de rotatiekiezer in de stand UIT (middelste vergrendeling) staat, helpt dit de möglichkheid te verhinderen dat de machine ongewild worden gestart verwijl ze Niet worden gelebruikt.

PAS OP

Om schade aan de versnelling te voorkomen, maar u de boorhouser altijd eerst volledig stilvallen voor u de rotatierichting wijzigt.

Om te stoppen met boren, laut u de activeringsschakelaar los en laut u de boorhouser volledig tot stilstandkommen.

OPMERKING: De boormachine zal nicht draaien tenzij de rotatiekiezer volledig maar links of rechts is gedrukt.

Vermijd dat de boormachine gedurende langere tijd aan lage slelheid worden gebruikt. De boormachine voortdurend aan lagere slelheid gebruiken kan leiden tot oververhitting. Indien dit gebeurt,That u de boormachine afkoelen door deze onbelast en aan volle slelheid te latent draaien.

Bijkomend handvat gebruiken Assembly (zie afbeelding E)

Maak het handvat los door het gegen de richting van de wijzers van de klok te draaien.
Schuif het bijkomend handvat in de gewenste positie op de hamerboormachine, hetzij aan de rechter of linkerzijde.
Maak stevig vast door het handvat in de richting van de wijzers van de klok te draaien.

OPMERKING: Zorg ervoor dat het bijkomend handvat stevig gegen de dieptestopstaafklem vast zit. Dit zet de dieptestopstaaf in de gewenste boordiepte vast. Het zet ook het bijkomend handvat vast.

Dieptestopstaaf vastzetten (zie afbeelding F - G)

Vergrendel de activeringsschakelaar door de rotatiekiezer in de middelste positie teplaatsen.

Druk op de staafstelknop.
Stel de dieptestaaf zo af dat de boorstift aan het einde van de staaf uitsteekt tot de gewenste boordiepte.
Laat de staafafstelknop los.

OPMERKING: Wanner de dieptestopstaaf correct is geinstalleerd,要去en de tanden op de staaf met de tandenindicator op de dieptestopstaafklem zich afgelijnd.

SDS-boorstiften installeren en verrangen (zie afbeeling H)

Dit werktuig is uitgerust met een SDS Plus-verbindingsssytem.

Reinig de boorstift en smeer deleze in met machine-olie voor u het in de boorhouser plaatst.
Trek de klemkraag terug en houd vast.
Druk en draai het stofvrije werktuig zo ver möglichn in de boorhouser.
Laat de klemkraag los om de boorhouser tegverrendelen.
- Controller of de boorhouser vergrendeld is door te trekken.

Boorstift uit het SDS Plus-system verwijderen (zie afbeelding I)

Trek de klemkraag谈起 en verwijder de boorstift.

Modusselectieknop (zie afbeeling J)

Over het algemeen moet de modusselectieknop worden gebruikt om te boren en andere zware toepassingen. De hamerboormodus moet worden gebruikt om te hamerboren.

Om de bedrijfsmodus te wijzigen, drukt u op de ontgrendelknop en draaait u de selectieknop in de gewenste positie tot u een klik hoog.

• Om te borenplaatst u de selectieknop in de positie ( ).
• Om te hamerboren plaatst u de selectieknop in de positie (T).

Schakel tussen de twee modi wanner de machine volledig stil staat.

OPMERKING: De hamerboormodus beschadigt het mechanisme van het werktuig indien het worden gezruikt voor het vastmaken of boren met Niet-SDS Plusboorstiften. Kies waarom enkel voor de draaimodus.

Om te hamerboren gebruikt uuitsluitend boorstiften uithard metaal en enkel de SDS Plus-schacht. Het gebruik van in de handel verkrijgbare steenboorstiften met eenronde schacht door middel van een booradapter is onmogelijk

PAS OP

Bij het hamerboren oefent u Niet teveel drukuit.

Teveel druk zorgt voor overbelasting van de motor.

Boren (zie afbeelding K)

Nederlands(Vertaling van de originele instructies)

• Controller derichting van de rotatiekiezer en of de juiste instelling werd gekozen (vooruit of acheuteruit).
  Maak het materiaal dat moet worden geboard in een werkbank of met klemmen vast om te voorkomen dat het met de boorstift meedraait.
  Houd de boormachine stevig vast en plaats de boorstift op het punt waar moet worden geboard.
  Druk op de activeringsschakelaar om het boren te starten.
  Druk de boorstift in het werkstuk en oefen slechts genoeg druk uit om de boorstift te doein snijden. Forceer de boorstift Niet en oefen geen zijdelingsedruk uit om een gat te vergroten. Laat het werktuig hetwerk doen.

WAARSCHUWING

Wees voorbereid op het feit dat de boorstift kan vast komen te zitten eens het werkstuk is doorboard. Wanner dit geleurt, heeft de boormachine de neiging om tegen de boorrichting in te slaan, wat kan leiden tot controverlies wanner u het werkstuk heb doorboord. Indien onvoorbereid kan dit controverlies leiden tot ernstige verwondingen.

Bij het boren in harde, vlakke oppervlakken gebruikt u een priem om de gewenste locatie van het gat aan te duiden. Dit voorkomt dat de boorstift wegschiet bij het starten.
Bij het boren in metalen gebruikt u een Licht smeermiddel om oververhitting te voorkomen. Het smeermiddel zal de levensduur van de boorstift verlengen en de booractie verhogen.
■ Als de boorstift in het werkstuk klem komt te zitten of stilvalt, legt u het werktuig onmiddelijk stil. Verwijder de boorstift uit het werktuig en bepaal de reden voor het klemzitten.

OPMERKING: Deze boormachine beschikt over een elektrische rem. Wanner de activeringsschakelaar wordt losgelaten, stopt de boorhouser met draaien. Wanner de rem goed werkt, zullen vonden door de ventilatieopeningen in de behuizing zichtaar�. Dit is normal en is de werkig van de rem.

Boren In Hout

Om in hout te boren gebrukt u stalen boorstiften die geschikt zijn voor hoge snelheden voor de beste prestaties

Kies de boormodus.
- Begin aan erg lage snelheid te boren om te voorkomen dat de boorstift van het startpunt aflgijdt. Verhoog de snelheid naargelang de boorstift zich in het materiaal vastzet.
■ Wonneer u een gat doorboort,plaatst u een blok hout awhile het werkstuk om oneffen of gesplinterde randen aan de achechterkant van het gat te voorkomen.

Boren in metaal

Om in metaal of staal te boren gebruikt u stalen boorstiften die geschikt zich voor hoche snelheden voor de Beste prestaties.

Kies de boormodus.
- Begin aan erg lage snelheid te boren om te voorkomen dat de boorstift van het startpunt afglijdt.
Houd een snelheid en druk aan die toelaat dat in het werkstuk worden gesneden zonder de boorstift te oververhitten. Als u teveel druk uitoefent:

-oververhit de boormachine;

• verslijten de lagers;
• buigen of verbranden de boorstiften en
  boort u schuine of onregelmatig gezormde gaten.

Wanneer u grote gaten in metaal boort, begint u met eenkleine boorstift en eindigt u met een grotere. Smeer de boorstift ook met smeermiddel in om de booractie te verbeteren en de levensduur van de boorstift te verlengen.

Boren In Metselwerk

Om gaten in bakstenen, tegels, beton, etc. te boren gebruikt u klopboorstiften voor metselwerk met een hardmetalen punt.

Schuif de afstelknop op de hamerboormachine aan links voor de hamermodus.
- Oefen lichte druk uit en gebruik een middelmatige slelheid vor de Beste resultaten in baksteen.
Wanneer u in tegels boort, oefent u op een stuk tegel om de beste sbelheid en druk te bepalen. Begin aan erg lage snelheid te boren om te voorkomen dat de boorstift van het startpunt aflgijdt.

ONDERHOUD

WAARSCHUWING

Gebruik bij verwangting van onderdelen uitsluitend originele delen. Het gebruik van andere onderdelen kan gevaar opleveren of het product beschaden.

Algemen Onderhoud

Vermijd het gebruik van oplosmiddelen wonneer u kunststof onderdelen reinigt. De meeste kunststoffen zich gevoelig voor schade door verschillende types commerciele oplosmiddelen en+kennen worden beschadigd door het gebruik ervan. Gebruik een schon doeok om vuil, stof, olie, vet, etc. te verwijderen.

WAARSCHUWING

Laat nooit remvloeistoffen, benzine, producten op petroleumbasis, bijtende oliën in contact komen met kunststof onderdelen. De chemicalien konnen het kunststof beschadigen, verzwakken of vernietigen, wat kan leiden tot ernstige letsels.

Werktuig opbergen

Nederlands(Vertaling van de originele instructies)

Verwijder het batterijpack alsijd uit het werktuig voor u het opbergt.

Batterijpack voorbereiden voor recycling

WAARSCHUWING

Probeer het batterijpack Niet te vernietigen of onderdelen ervan te verwijderen. Lithium-ion en nikkel-cadmiumbatterjen要去en correct worden gerecycled of weggegooid. Raak nooit beiden terminals met een metalen voorwerp en/of lichaamsdeel aan omdat dit tot kortsluiting kan leiden. Buiten bereik van kinderen bewaren. Indien u dit Niet doet, kan dit tot brand en/of ernstige verwondingen leiden.

AFVOER

De machine, herlaadbare batterijen, accessoires en verpakking moet worden gesorteerd voor milieuvriendelijkke recycling.

Gooi werktuigen en batterijen/heroplaadbare batterijen nooit in het huishoudelijk afval weg!

MILIEUBESCHERMING

Zorg dat grondstoffen gerecycleerd worden.
Zet waarom een afgedankte elektrische machine Niet bij het huishoudafval. Om het milieu te beschermen要去en de machine, de accessoires en de verpakking gesorteerd bij een erkend recyclingcentrum worden aangeleverd.
