ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ EDGE-L1AG MSW

Αυτό το εγχειρίδιο χρήστη έχει μεταφραστεί με τη χρήση αυτόματης μετάφρασης. Έχουμε καταβάλει κάθε δυνατή προσπάθεια για να διασφαλίσουμε ότι η μετάφραση είναι ακριβής, αλλά σημειώστε ότι οι αυτοματοποιημένες μεταφράσεις δεν είναι τέλειες και δεν προορίζονται να αντικαταστήσουν τους ανθρώπινους μεταφραστές. Η επίσημη έκδοση του Εγχειριδίου χρήσης είναι στα Αγγλικά. Τυχόν διαφορές μεταξύ της μεταφρασμένης έκδοσης και της αρχικής αγγλικής έκδοσης δεν είναι νομικά δεσμευτικές. Εάν έχετε ερωτήσεις σχετικά με την ακρίβεια της μετάφρασης, ανατρέξτε στην αγγλική έκδοση, η οποία είναι η επίσημη αναφορά.

Τεχνικά στοιχεία

Περιγραφή παραμέτρων Τιμή παραμέτρου
Όνομα προϊόντος	Φορητή μηχανή επικάλυψης ακμών
Μοντέλο	MSW-EDGE-L1AG
Τάση εισόδου [V] / Συχνότητα [Hz]	230~ / 50
Ισχύς [W]	1000
Διαστάσεις [πλάτος x μήκος x ύψος; cm]	40 x 35,5 x 45
Βάρος [kg]	13,7

Σκοπός

Το φορητό μηχάνημα ζωνών άκρων χρησιμοποιείται για την εφαρμογή θερμοκολλητικής κόλλας ομοιόμορφα στην ταινία ταινίας και αυτό το προϊόν είναι εύκολο να λειτουργήσει τόσο σε ευθείες όσο και σε καμπύλες άκρες ξύλινων σανίδων επίπλων. Λειτουργεί αποτελεσματικά με μια ποικιλία εύκαμπτων ταινιών, συμπεριλαμβανομένων των ABS, μελαμίνης, καπλαμά και PVC.

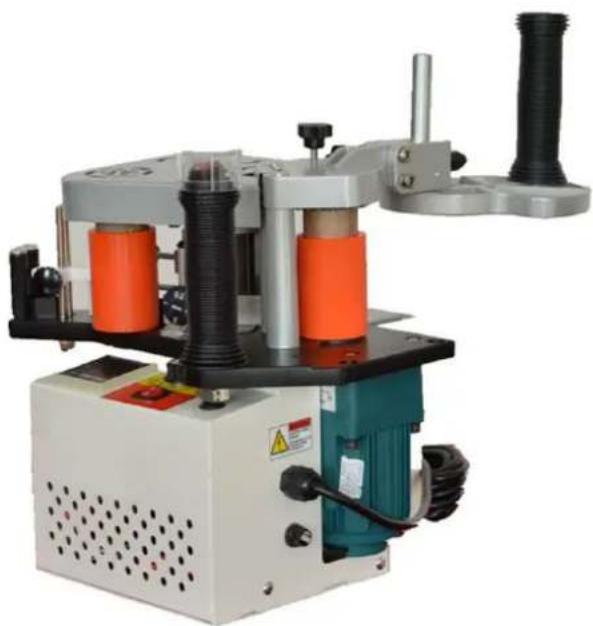

Επισκόπηση προϊόντος

1. Όταν το μηχάνημα είναι ενεργοποιημένο, το κόκκινο φως ανάβει και η δεξαμενή τήξης κόλλας αρχίζει να θερμαίνει την κόλλα θερμής τήξης μέσα.

2. Ρυθμίστε τη θερμοκρασία θέρμανσης μεταξύ 120-150°C με βάση το σημείο τήξης της θερμής κόλλας. Μόλις η κόλλα φτάσει στο σημείο τήξης της, η δεξαμενή τήξης κόλλας μεταβαίνει αυτόματα σε λειτουργία διατήρησης θερμότητας και ο κινούμενος κινητήρας ξεκινά να λειτουργεί, υποδεικνύοντας ότι το μηχάνημα είναι έτοιμο να εφαρμόσει την ταινία. Το θερμαντικό στοιχείο ελέγχεται από θερμοστάτη. Ακόμη και όταν ο κινούμενος κινητήρας σταματά, η δεξαμενή τήξης κόλλας συνεχίζει να θερμαίνει ή να διατηρεί τη ρυθμισμένη θερμοκρασία.

3. Εάν πρέπει να σταματήσετε το μηχάνημα, πατήστε το κουμπί ΕΚΤΑΚΤΗΣ ΣΤΟΠ στο επάνω μέρος της λαβής για να σταματήσει ο κινούμενος κινητήρας, ενώ το θερμαντικό στοιχείο παραμένει αναμμένο. Εναλλακτικά, πατήστε τον κεντρικό διακόπτη για να απενεργοποιήσετε ολόκληρο το μηχάνημα.

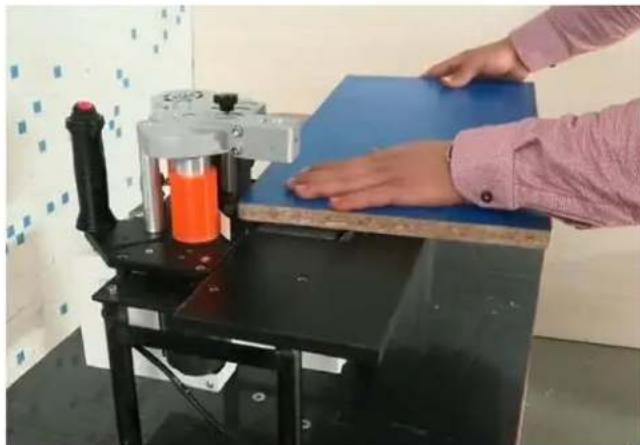

4. Όταν δένετε μικρά κομμάτια ξύλου, στερεώστε το μηχάνημα στο τραπέζι εργασίας χρησιμοποιώντας την παρεχόμενη κουβέρτα στερέωσης. Σπρώξτε το κομμάτι ξύλου στην ταχύτητα λειτουργίας του μηχανήματος. (Όπως φαίνεται στην εικόνα.)

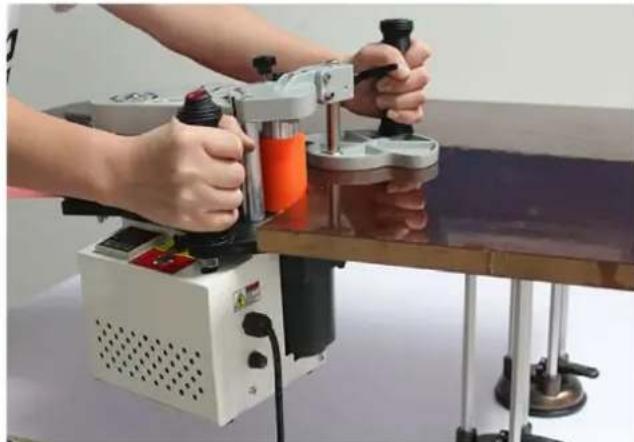

1. Όταν δένετε μεγάλα κομμάτια ξύλου, στερεώστε το κομμάτι ξύλου στο τραπέζι εργασίας χρησιμοποιώντας τον παρεχόμενο απορροφητή. Κρατήστε το μηχάνημα με το χέρι για να εφαρμόσετε την ταινία. (Όπως φαίνεται στην εικόνα.)

• Πριν από τη λειτουργία, βεβαιωθείτε ότι η άκρη του τεμαχίου ξύλου είναι ομοιόμορφη, καθαρή και απαλλαγμένη από βρωμιά ή σκόνη. Ελέγξτε ότι η ταινία είναι λεία και εύκαμπτη.
• Πριν χρησιμοποιήσετε το μηχάνημα για δέσιμο με νέα ταινία, προσαρμόστε το πάχος της κόλλας περιστρέφοντας το κουμπί ανάλογα με το πάχος της ταινίας μετά την εκκίνηση του κινούμενου κινητήρα.
• Ρυθμίστε το High Limiter ώστε να ταιριάζει με το πλάτος της ταινίας, διασφαλίζοντας ομαλή εφαρμογή χωρίς να μετακινείται η ταινία προς τα πάνω ή προς τα κάτω.

Συντήρηση

• Διατηρείτε το σώμα του μηχανήματος καθαρό. Χρησιμοποιήστε βενζίνη ή εξειδικευμένο καθαριστικό για θερμολυμένη κόλλα για να καθαρίσετε την κουβέρτα, τον τροχό ταινίας, τον τροχό αποστολής ταινίας και τον High Limiter.
• Καθαρίστε την υπολειμματική θερμοτήκουσα κόλλα από τη δεξαμενή τήξης κόλλας κάθε 50 ώρες εργασίας πριν προσθέσετε νέα κόλλα. Για καθαρισμό: ενεργοποιήστε το μηχάνημα, θερμάνετε το δοχείο τήξης κόλλας και σβήστε τον κινητήρα. Μόλις μαλακώσει η κόλλα, χρησιμοποιήστε μια ξύλινη κουτάλα για να αφαιρέσετε την υπόλοιπη κόλλα από τη δεξαμενή. (Βεβαιωθείτε ότι φοράτε γάντια ανθεκτικά στη θερμότητα για να αποφύγετε εγκαύματα.)

Αντιμετώπιση προβλημάτων

Εάν προκύψουν προβλήματα με το μηχάνημα, θα πρέπει να αντιμετωπιστούν ως εξής:

1. Εάν η ενδεικτική λυχνία δεν είναι αναμμένη μετά την ενεργοποίηση του μηχανήματος:

2. Ελέγξτε την παροχή ρεύματος και βεβαιωθείτε ότι το καλώδιο τροφοδοσίας είναι σταθερά συνδεδεμένο.
   • Ελέγξτε εάν η ασφάλεια πρέπει να αντικατασταθεί.

3. Εάν η κόλλα στην ταινία είναι πολύ λεπτή, ανεπαρκής ή ανομοιόμορφη:

4. Εάν η ταινία ταινίας είναι πολύ σκληρή ή άκαμπτη, ενδέχεται να μην πιέζει τον τροχό κόλλησης.
   • Ρυθμίστε την πίεση στην ταινία χρησιμοποιώντας τον τροχό ταινίας Press.

5. Βεβαιωθείτε ότι η κόλλα στη δεξαμενή τήξης κόλλας είναι πλήρως λιωμένη και γεμάτη τουλάχιστον το 1/3.
6. Ελέγξτε για συσσώρευση κόλλας μεταξύ της δεξαμενής τήξης κόλλας και της επιφάνειας του τροχού κόλλησης.

7. Βεβαιωθείτε ότι η θερμοκολλητική κόλλα και η ταινία ταινίας πληρούν τις προδιαγραφές και αντικαταστήστε τις εάν χρειάζεται.

8. Εάν το μηχάνημα δεν μπορεί να θερμανθεί ή η θερμοκρασία εμφανίζεται λανθασμένα:

9. Απενεργοποιήστε το μηχάνημα και ανοίξτε το.

10. Ελέγξτε εάν ο σωλήνας θέρμανσης, οι μετρητές ελέγχου θερμοκρασίας ή ο αισθητήρας χρειάζονται αντικατάσταση.

11. Εάν ο κινητήρας δεν λειτουργεί:

12. Ελέγξτε εάν η θερμοκρασία της θερμής κόλλας έχει φτάσει στο προκαθορισμένο επίπεδο.
    • Βεβαιωθείτε ότι η ένδειξη θερμοκρασίας λειτουργεί σωστά.
    • Βεβαιωθείτε ότι το κουμπί εκκίνησης κινητήρα λειτουργεί σωστά ή αν είναι χαλαρό.
    • Ζητήστε από έναν αδειούχο μηχανικό να ελέγξει εάν ο κινητήρας ή άλλα ηλεκτρικά μέρη

χρειάζονται επισκευή ή αντικατάσταση.

Απόρριψη Μεταχειρισμένων Συσκευών

Μην απορρίπτετε αυτή τη συσκευή σε συστήματα αστικών απορριμμάτων. Παραδώστε το σε ένα σημείο ανακύκλωσης και συλλογής ηλεκτρικών και ηλεκτρικών συσκευών. Ελέγξτε το σύμβολο στο προϊόν, στο εγχειρίδιο οδηγιών και στη συσκευασία. Τα πλαστικά που χρησιμοποιούνται για την κατασκευή της συσκευής μπορούν να ανακυκλωθούν σύμφωνα με τις σημάνσεις τους. Επιλέγοντας την ανακύκλωση συμβάλλετε σημαντικά στην προστασία του περιβάλλοντος μας.

Επικοινωνήστε με τις τοπικές αρχές για πληροφορίες σχετικά με τις τοπικές εγκαταστάσεις ανακύκλωσης.

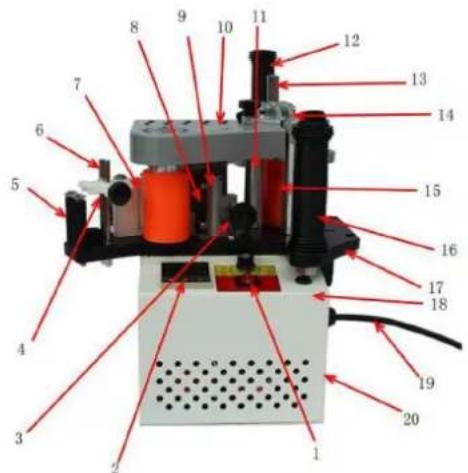

εξαρτήματα

1- Κύριος διακόπτης
3- Ρύθμιση κόλλας
4- Πόμολο High Limiter
5- Οδηγός λήψης ταινίας
6- Οδηγός High Limiter
7- Πατήστε τον τροχό ταινίας
8- Πατήστε το Tape Bar
9- Πατήστε Tape Wheel Base
10- Κάλυμμα κεφαλιού
11- Μόνιμος Μπάρα
12- Λαβή στήριξης
13- Μπάρα στήριξης
14- Bracing Board
15- Τροχός κινητήρα
16- Λαβή (με διακόπτη)
17- Βασικό Συμβούλιο

2- Ελεγκτής & Εμφάνιση θερμοκρασίας

18- Κινητός κινητήρας
19- Γραμμή τροφοδοσίας
20- Ασφάλεια ηλεκτρική

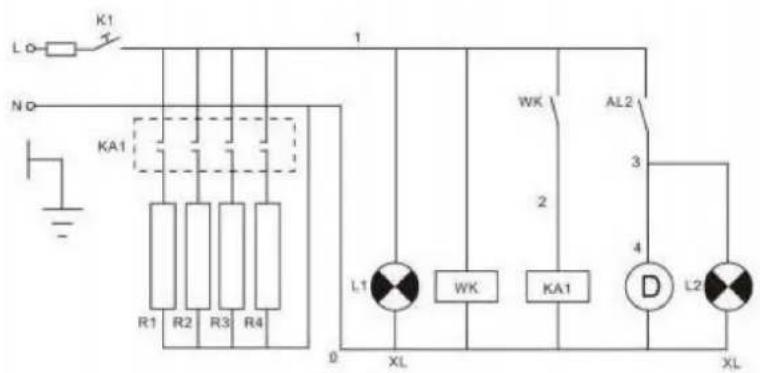

L0 K1 NO KA1 R1 R2 R3 R4 1 WK AL2 2 3 4 L1 L2 XL WL WK KA1 D XL

SN	Κώδικας	Ονομα	Προσδιορισμός	Ποσ
1	K1	On/Off	AC220V/110V 10A	1
2	R1	Σωλήνας θέρμανσης	AC220V/110V 150W	1
	R2	Σωλήνας θέρμανσης	AC220V/110V 150W	2
	R3	Σωλήνας θέρμανσης	AC220V/110V 150W	1
3 WK		Μετρητής ελέγχουθερμοκρασίας	AC220V/110V 1
4	Ka1	Αναμετάδοση	AC220V/110V	1
5	A12	Διακόπτης κινητήρα	AC220V/110V 10A	1
6	ρε	Μοτέρ	AC220V/110V 50/60Hz	1
7	L1	Ενδεικτική λυχνία ισχύος	AC220V/110V, Κόκκινο	1
8 L2		Ενδεικτική λυχνία λειτουργίαςκινητήρα	AC220V/110V, Πράσινο 1
