MANUALE UTENTE EDGE-L1AG MSW

Questo manuale utente è stato tradotto utilizzando la traduzione automatica. Abbiamo fatto ogni sforzo per garantire l'accuratezza della traduzione, ma tieni presente che le traduzioni automatiche non sono perfette e non intendono sostituire i traduttori umani. La versione ufficiale del Manuale d'uso è in inglese. Eventuali differenze tra la versione tradotta e quella originale in inglese non sono giuridicamente vincolanti. In caso di dubbi sull'accuratezza della traduzione, fare riferimento alla versione inglese, che è il riferimento ufficiale.

Dati tecnici

Descrizione del parametro Valore del parametro
Nome del prodotto	Macchina bordatrice portatile
Modello	MSW-EDGE-L1AG
Tensione di ingresso [V] / Frequenza [Hz]	230~ / 50
Potenza [W]	1000
Dimensioni [larghezza x lunghezza x altezza; cm]	40 x 35,5 x 45
Peso [kg]	13,7

Scopo

La bordatrice portatile viene utilizzata per applicare la colla a caldo in modo uniforme sul nastro di bordatura ed è facile da utilizzare sia sui bordi dritti che su quelli curvi delle assi dei mobili in legno. Funziona efficacemente con una varietà di nastri pieghevoli, tra cui ABS, melamina, impiallacciatura e PVC.

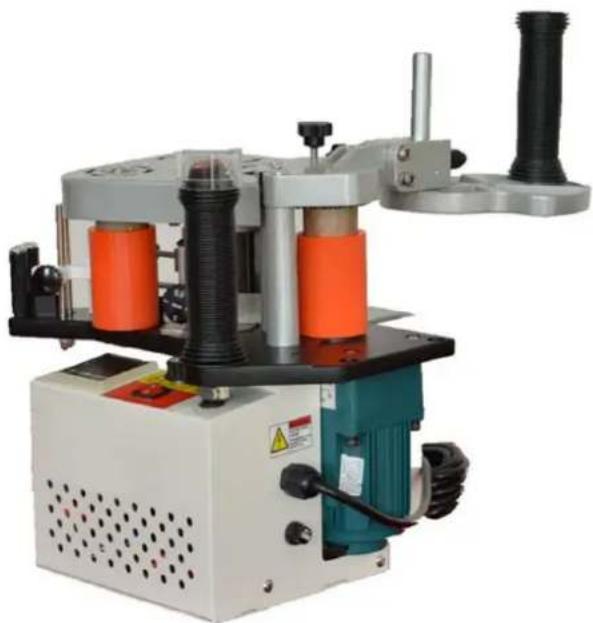

Panoramica del prodotto

1. Quando la macchina è accesa, la luce rossa si accende e il serbatoio di fusione della colla inizia a riscaldare la colla a caldo al suo interno.

2. Impostare la temperatura di riscaldamento tra 120 e 150°C in base al punto di fusione della colla a caldo. Una volta che la colla raggiunge il punto di fusione, il serbatoio di fusione della colla passa automaticamente alla modalità di conservazione del calore e il motore in movimento inizia a funzionare, indicando che la macchina è pronta per applicare il nastro. L'elemento riscaldante è controllato da un termostato. Anche quando il motore in movimento si ferma, il serbatoio di fusione della colla continua a riscaldare o a mantenere la temperatura impostata.

3. Se è necessario arrestare la macchina, premere il pulsante di ARRESTO DI EMERGENZA sulla parte superiore dell'impugnatura per fermare il motore in movimento, mentre l'elemento riscaldante rimane acceso. In alternativa, premere l'interruttore principale per spegnere l'intera macchina.

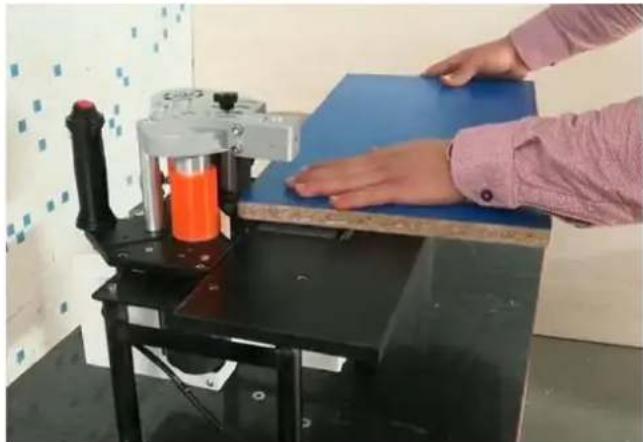

4. Quando si incollano piccoli pezzi di legno, fissare la macchina al tavolo di lavoro utilizzando la coperta di fissaggio in dotazione. Spingere il pezzo di legno alla velocità di funzionamento della macchina. (Come mostrato nella figura.)

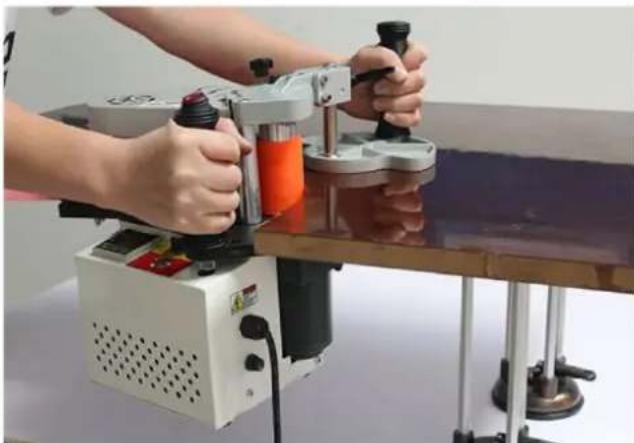

1. Quando si incollano pezzi di legno di grandi dimensioni, fissare il pezzo di legno sul tavolo di lavoro utilizzando l'ammortizzatore in dotazione. Per applicare la fascetta, tenere la macchina in mano (come mostrato nell'immagine).

Person using a power tool on a wooden table, no visible text or symbols

AVVISO

- Prima dell'operazione, assicurarsi che il bordo del pezzo di legno sia uniforme, pulito e privo di sporcizia o polvere. Controllare che il nastro sia liscio e flessibile.

• Prima di utilizzare la macchina per incollare un nuovo nastro, regolare lo spessore della colla ruotando la manopola in base allo spessore del nastro dopo l'avvio del motore in movimento.
• Regolare il limitatore alto in base alla larghezza del nastro, assicurando un'applicazione uniforme senza che il nastro si sposti verso l'alto o verso il basso.

MANUTENZIONE

• Mantenere pulito il corpo macchina. Utilizzare benzina o un detergente specifico per colla a caldo per pulire la coperta, la rotella di pressione del nastro, la rotella di invio del nastro e l'High Limiter.
• Ogni 50 ore di lavoro, pulire i residui di colla a caldo dal serbatoio di fusione della colla prima di aggiungere nuova colla. Per la pulizia: accendere la macchina, riscaldare il serbatoio di fusione della colla e spegnere il motore. Una volta che la colla si è ammorbidita, utilizzare un cucchiaio di legno per rimuovere la colla rimanente dal serbatoio. (Assicurarsi di indossare guanti resistenti al calore per evitare ustioni.)

Risoluzione dei problemi

Se si verificano problemi con la macchina, è necessario risolverli come segue:

1. Se la spia luminosa non si accende dopo aver acceso la macchina:

2. Controllare l'alimentatore e assicurarsi che il cavo di alimentazione sia collegato saldamente.

3. Controllare se il fusibile deve essere sostituito.

4. Se la colla sul nastro è troppo sottile, insufficiente o irregolare:

5. Se il nastro adesivo è troppo duro o non si piega, potrebbe non aderire bene alla rotella di incollaggio.

6. Regolare la pressione sul nastro utilizzando la rotella Press Tape.
   • Assicurarsi che la colla nel serbatoio di fusione della colla sia completamente sciolta e piena almeno per 1/3.
7. Controllare che non vi siano accumuli di colla tra il serbatoio di fusione della colla e la superficie della ruota di incollaggio.

8. Verificare che la colla a caldo e il nastro adesivo siano conformi alle specifiche e sostituirli se necessario.

9. Se la macchina non riesce a riscaldarsi o la temperatura visualizzata non è corretta:

10. Spegnere la macchina e aprirla.

11. Verificare se è necessario sostituire il tubo di riscaldamento, i misuratori di controllo della temperatura o la sonda.

12. Se il motore non funziona:

• Controllare che la temperatura della colla a caldo abbia raggiunto il livello preimpostato.
• Assicurarsi che il display della temperatura funzioni correttamente.
- Verificare che il pulsante di avviamento del motore funzioni correttamente o che non sia allentato.
- Fate controllare da un tecnico autorizzato se il motore o altre parti elettriche necessitano di riparazione o sostituzione.

Smaltimento dei dispositivi usati

Non smaltire questo dispositivo nei sistemi di smaltimento dei rifiuti urbani. Consegnarlo a un punto di raccolta e riciclaggio di apparecchiature elettriche ed elettroniche. Controllare il simbolo sul prodotto, sul manuale di

istruzioni e sulla confezione. Le materie plastiche utilizzate per realizzare il dispositivo possono essere riciclate conformemente alle relative indicazioni. Scegliendo di riciclare contribuisci in modo significativo alla tutela del nostro ambiente.

Per informazioni sull'impianto di riciclaggio più vicino, contattare le autorità locali.

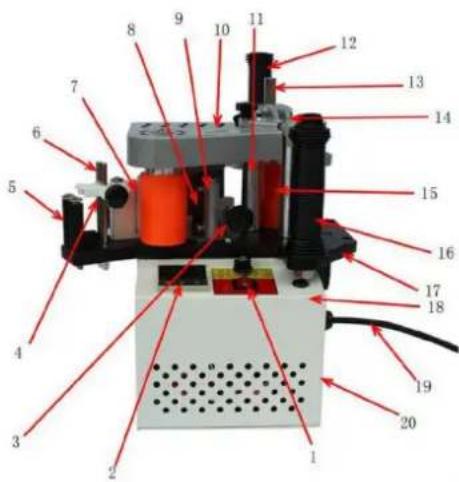

Parti

1- Interruttore principale
2- Regolatore e visualizzatore di temperatura
3- Regolazione della colla
4- Manopola del limitatore alto
5- Guida alla ricezione del nastro
6- Guida al limitatore alto
7- Ruota del nastro di stampa
8- Premere la barra del nastro
9- Base della ruota del nastro di stampa
10- Copricapo
11- Barra in piedi
12- Maniglia di rinforzo
13- Barra di rinforzo
14- Tavola di rinforzo
15- Ruota motrice
16- Maniglia (con interruttore)
17- Scheda base
18- Motore in movimento
19- Linea elettrica
20- Fusibile

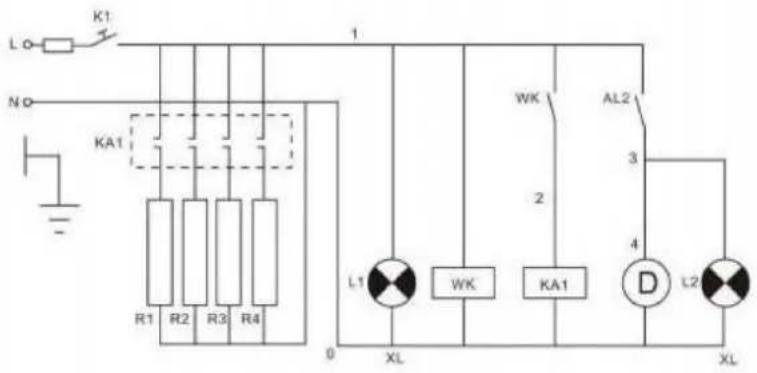

K1 L0 NO KA1 R1 R2 R3 R4 1 WK AL2 2 3 4 L1 WL WK KA1 D L2 XL 0 XL

SN	Codice	Nome	Specificazione	Quantità
1	K1	Acceso/Spento	AC220V/110V 10A	1
2	R1	Tubo di riscaldamento	AC220V/110V 150W	1
	R2	Tubo di riscaldamento	AC220V/110V 150W	2
	R3	Tubo di riscaldamento	AC220V/110V 150W	1
3 Settimana		Misuratore di controllo della temperatura	AC220V/110V 1
4	Ka1	Trasmettitore	AC220V/110V	1
5	A12	Interruttore motore	AC220V/110V 10A	1
6	D	Motore	AC220V/110V 50/60Hz	1
7	L1	Spia di alimentazione	AC220V/110V, Rosso	1
8 L2		Spia luminosa di funzionamento del motore	AC220V/110V, Verde 1
