EDGE-L1AG - Dřevařský stroj MSW - Bezplatný návod k obsluze

Typ produktu	Přenosná olepovačka hran
Značka	MSW
Model	EDGE-L1AG
Rozměry (D x Š x V)	40 x 35,5 x 45 cm
Hmotnost	13,7 kg
Vstupní napětí / Frekvence	230 V ~ / 50 Hz
Výkon	1000 W
Rozsah teploty ohřevu	120 – 150 °C
Kapacita nádrže na lepidlo	Neuvedeno (odhad: ~200 ml)
Kompatibilní typy pásek	ABS, melamin, dýha, PVC
Hlavní funkce	Rovnoměrné nanášení tavného lepidla na rovné a zakřivené hrany dřevěných panelů
Rychlost práce	Přizpůsobeno stroji (tlačení dílu provozní rychlostí)
Bezpečnostní zařízení	Nouzové zastavení, hlavní vypínač, termostat
Údržba	Čistěte nádrž na lepidlo každých 50 hodin; používejte benzín nebo speciální čistič na tavné lepidlo
Materiál těla	Kov a plast
Dodávané příslušenství	Upevňovací kryt, tlumič, klíč
Opravitelnost	Dostupné náhradní díly: pojistka, topná trubice, sonda, spínače, motor
Záruka	Neuvedena (odhad: 2 roky)

Často kladené otázky - EDGE-L1AG MSW

Jak zapnout olepovačku hran MSW EDGE-L1AG?

Zapojte zařízení do zásuvky 230 V. Otočte hlavní vypínač (1) do polohy zapnuto. Rozsvítí se červená kontrolka a nádrž na tavení lepidla se zahřívá.

Jakou teplotu použít pro tavné lepidlo?

Nastavte teplotu mezi 120 a 150 °C na regulátoru (2) podle bodu tání vašeho lepidla.

Jak zjistit, že je lepidlo připraveno?

Jakmile je dosaženo teploty, nádrž přejde do režimu udržování tepla a motor (cívka) se začne otáčet. Rozsvítí se zelená kontrolka (L2).

Co dělat, když je nanesené lepidlo příliš tenké nebo nerovnoměrné?

Nastavte kolečko tlaku pásky (3) pro zvýšení tlaku. Zkontrolujte, zda je páska pružná a zda nádrž obsahuje dostatek roztaveného lepidla (alespoň 1/3). Vyčistěte nahromaděné lepidlo mezi nádrží a lepicím kolem (15).

Jak použít nouzové zastavení?

Stiskněte tlačítko NOUZOVÉHO ZASTAVENÍ na rukojeti (16) pro zastavení pohybujícího se motoru. Topné těleso zůstane zapnuté. Pro úplné vypnutí stroje použijte hlavní vypínač (1).

Jak vyčistit nádrž na lepidlo?

Zapněte stroj pro zahřátí zbytkového lepidla. Vypněte motor. Jakmile lepidlo změkne, odstraňte ho dřevěnou lžící. Noste teplovzdorné rukavice. Tento úkon provádějte každých 50 hodin provozu.

Co dělat, když motor neběží?

Zkontrolujte, zda teplota lepidla dosáhla přednastavené hodnoty a zda displej funguje. Ujistěte se, že tlačítko start motoru (AL2) je stisknuté a neuvolněné. V případě potřeby nechte motor zkontrolovat autorizovaným technikem.

Jak nastavit vodítko pro šířku pásky?

Použijte tlačítko horního omezovače (4) pro nastavení výšky podle šířky pásky. Tím se zabrání pohybu pásky nahoru nebo dolů během nanášení.

Mohu tento stroj použít na zakřivené hrany?

Ano, přenosná olepovačka hran MSW EDGE-L1AG je určena pro rovné i zakřivené hrany dřevěných panelů. Pro malé díly upevněte stroj na pracovní stůl; pro velké díly držte stroj v ruce.

Kde najít náhradní díly?

Podívejte se na seznam dílů na konci návodu: pojistka (20), topné trubice (R1, R2, R3), spínač motoru (AL2), relé (KA1) atd. Pro objednání kontaktujte zákaznický servis MSW nebo autorizovaného prodejce.

NÁVOD K OBSLUZE EDGE-L1AG MSW

Tato uživatelská příručka byla přeložena pomocí strojového překladu. Vynaložili jsme maximální úsilí, aby byl překlad přesný, ale uvědomte si, že automatické překlady nejsou dokonalé a nejsou určeny k tomu, aby nahradily lidské překladatele. Oficiální verze uživatelské příručky je v angličtině. Jakékoli rozdíly mezi přeloženou verzí a původní angličtinou nejsou právně závazné. Máte-li jakékoli dotazy ohledně přesnosti překladu, podívejte se prosím na anglickou verzi, která je oficiálním odkazem.

Technické údaje

Popis parametru	Hodnota parametru
Stůl pro horní frézku	Přenosná olepovačka hran
Model	MSW-EDGE-L1AG
Vstupní napětí [V] / frekvence [Hz]	230~ / 50
Výkon [W]	1000
Rozměry [šířka x délka x výška; cm]	40 x 35,5 x 45
Hmotnost [kg]	13,7

Účel

Přenosný stroj na olepování hran se používá k rovnoměrnému nanášení tavného lepidla na olepovací pásku a tento produkt se snadno obsluhuje jak na rovných, tak na zakřivených hranách dřevěných nábytkových desek. Funguje efektivně s řadou ohýbatelných pásek, včetně ABS, melaminu, dýhy a PVC.

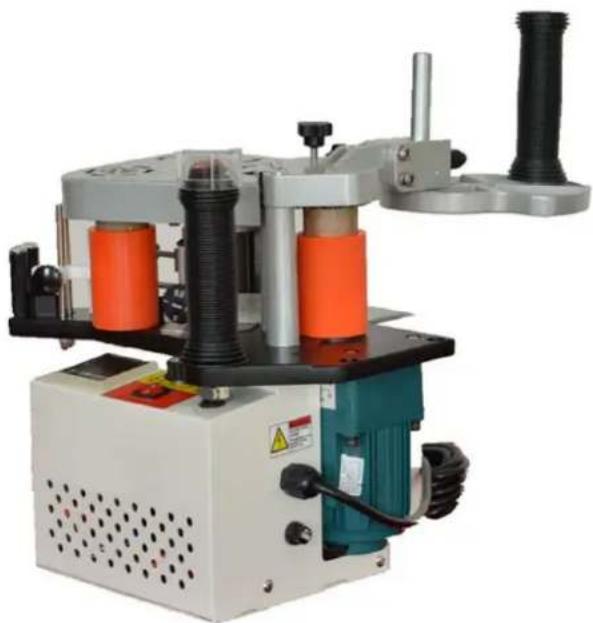

Přehled produktu

1. Když je stroj zapnutý, rozsvítí se červené světlo a nádrž na tavení lepidla začne ohřívat tavné lepidlo uvnitř.

2. Nastavte teplotu ohřevu mezi 120-150°C na základě bodu tání tavného lepidla. Jakmile lepidlo dosáhne svého bodu tání, nádrž na tavení lepidla se automaticky přepne do režimu tepelné konzervace a pohybující se motor se spustí, což znamená, že stroj je připraven aplikovat pásku. Topné těleso je řízeno termostatem. I když se pohybující motor zastaví, nádrž na tavení lepidla pokračuje v zahřívání nebo udržování nastavené teploty.

3. Pokud potřebujete stroj zastavit, stiskněte tlačítko NOUZOVÉHO ZASTAVENÍ na horní straně rukojeti, abyste zastavili pohybující se motor, zatímco topné těleso zůstane zapnuté. Případně celý stroj vypněte stisknutím hlavního vypínače.

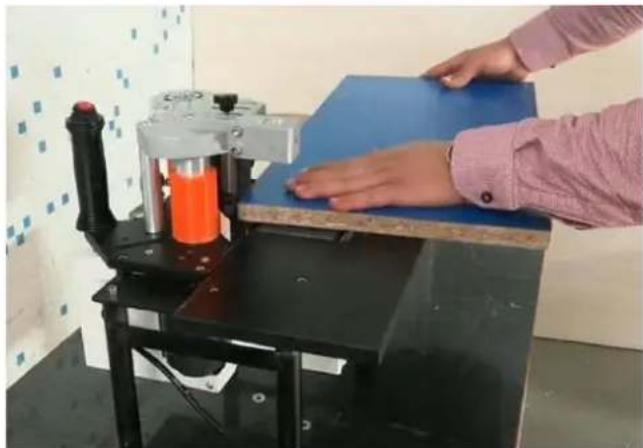

4. Při lepení malých kousků dřeva zajistěte stroj k pracovnímu stolu pomocí dodané fixační přikrývky. Zatlačte kus dřeva rychlostí chodu stroje. (Jak je znázorněno na obrázku.)

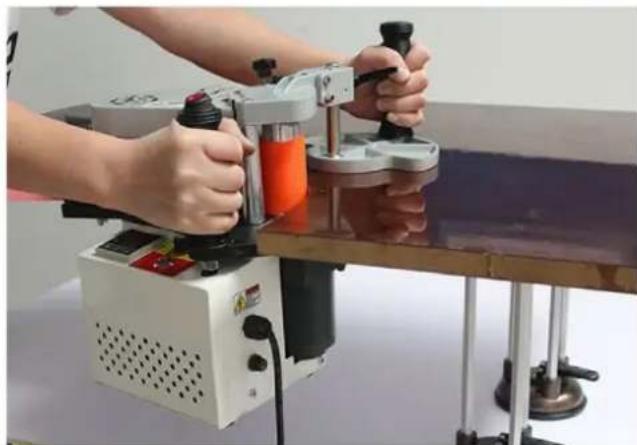

1. Při lepení velkých kusů dřeva zajistěte kus dřeva na pracovním stole pomocí dodaného absorbéru. Chcete-li nanést pásku, držte stroj rukou. (Jak je znázorněno na obrázku.)

• Před použitím se ujistěte, že hrana dřevěného kusu je rovná, čistá a bez nečistot a prachu. Zkontrolujte, zda je páska hladká a pružná.
• Před použitím stroje k přelepování novou páskou upravte tloušťku lepidla otáčením knoflíku podle tloušťky pásky po nastartování pohyblivého motoru.
• Upravte horní omezovač tak, aby odpovídal šířce pásky, čímž zajistíte hladkou aplikaci,

aniž by se páska posouvala nahoru nebo dolů.

ÚDRŽBA

• Udržujte tělo stroje čisté. K čištění přikrývky, kolečka lisovací pásky, kolečka pro odesílání pásky a High Limiter použijte benzín nebo speciální čistič na tavné lepidlo.
• Před přidáním nového lepidla vyčistěte každých 50 pracovních hodin zbytky tavného lepidla z nádrže na tavení lepidla. Čištění: zapněte stroj, zahřejte nádrž na tavení lepidla a vypněte motor. Jakmile lepidlo změkne, vařečkou odstraňte zbývající lepidlo z nádrže. (Ujistěte se, že nosíte tepelně odolné rukavice, abyste se nepopálili.)

Řešení problémů

Pokud se se strojem vyskytnou nějaké problémy, je třeba je řešit následovně:

1. Pokud se kontrolka po zapnutí stroje nerozsvítí:

• Zkontrolujte zdroj napájení a ujistěte se, že je napájecí kabel pevně připojen.
- Zkontrolujte, zda není nutné vyměnit pojistku.

1. Pokud je lepidlo na pásce príliš tenké, nedostatečné nebo nerovnoměrné:

2. Pokud je páskovací páska příliš tvrdá nebo neohybná, nemusí přitlačit těsně k lepicímu kolečku.

3. Upravte tlak na pásku pomocí kolečka Press Tape Wheel.
   • Ujistěte se, že lepidlo v tavicí nádrži je zcela roztavené a alespoň z 1/3 plné.
4. Zkontrolujte, zda se mezi nádrží na tavení lepidla a povrchem lepícího kotouče nenahromadilo lepidlo.

5. Ověřte, že tavné lepidlo a páska splňují specifikace a v případě potřeby je vyměňte.

6. Pokud se stroj nemůže zahřát nebo se teplota zobrazuje nesprávně:

• Vypněte stroj a otevřete jej.
• Zkontrolujte, zda není nutné vyměnit topné potrubí, měřiče teploty nebo sondu.

1. Pokud motor neběží:

• Zkontrolujte, zda teplota tavného lepidla dosáhla prednastavené úrovně.
- Ujistěte se, že ukazatel teploty funguje správně.
- Ověřte, zda tlačítko pro spouštění motoru funguje správně nebo zda není uvolněné.
- Nechte licencovaného inženýra zkontrolovat, zda motor nebo jiné elektrické díly nepotřebují opravu nebo výměnu.

Likvidace použitých zařízení

Nevyhazujte toto zařízení do komunálního odpadu. Předejte jej na sběrné a recyklační místo elektrických a elektrických zařízení. Zkontrolujte symbol na produktu, návodu k použití a balení. Plasty použité ke konstrukci zařízení lze recyklovat v souladu s jejich označením. Výběrem recyklace významně přispíváte k ochraně našeho životního prostředí.

Informace o místním recyklačním zařízení získáte od místních úřadů.

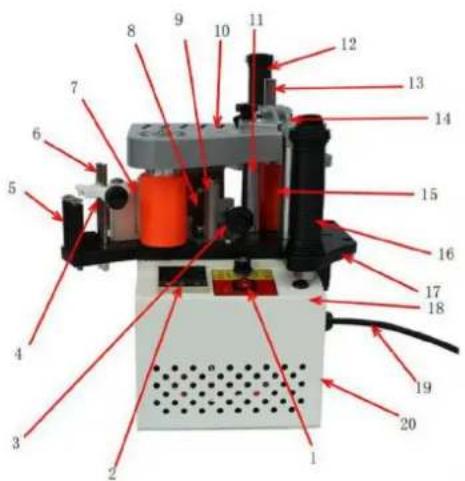

Díly

1- Hlavní vypínač
2- Regulátor teploty a displej
3- Úprava lepidla
4- Knoflík vysokého omezovače
5- Průvodce pro příjem pásky
6- Vedení vysokého omezovače
7- Stiskněte páskové kolečko
8- Stiskněte Tape Bar
9- Stiskněte páskovou základnu kola
10- Kryt hlavy
11- Stálý bar
12- Výztužná rukojeť
13- Výztužná tyč
14- Výztužná deska
15- Motorové kolo
16- Rukojeť (s vypínačem)
17- Základní deska
18- Pohybující se motor
19- Elektrické vedení
20- Pojistka

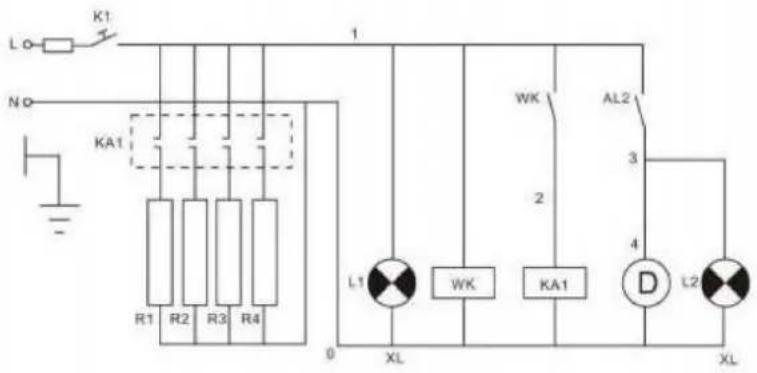

SN	Kód	Název	Specifikace	množství
1	K1	Zapnuto/Vypnuto	AC220V/110V 10A	1
2	R1	Topná trubka	AC220V/110V 150W	1
	R2	Topná trubka	AC220V/110V 150W	2
	R3	Topná trubka	AC220V/110V 150W	1
3	WK	Měřič teploty	AC 220V/110V	1
4	Ka1	Relé	AC 220V/110V	1
5	A12	Spínač motoru	AC220V/110V 10A	1
6	D	Motor	AC220V/110V 50/60Hz	1
7	L1	Kontrolka napájení	AC220V/110V, červená	1
8	L2	Kontrolka chodu motoru	AC220V/110V, zelená	1
