BRUGSANVISNING EDGE-L1AG MSW

Denne brugervejledning er blevet oversat ved hjælp af maskinoversættelse. Vi har gjort alt for at sikre, at oversættelsen er nøjagtig, men vær opmærksom på, at automatiserede oversættelser ikke er perfekte og ikke er beregnet til at erstatte menneskelige oversættere. Den officielle version af brugervejledningen er på engelsk. Eventuelle forskelle mellem den oversatte version og den oprindelige engelske er ikke juridisk bindende. Hvis du har spørgsmål om nøjagtigheden af oversættelsen, bedes du henvise til den engelske version, som er den officielle reference.

Tekniske data

Parameterbeskrivelse	Parameterværdi
Produktnavn	Bærbar kantlister
Model	MSW-EDGE-L1AG
Indgangsspænding [V] / Frekvens [Hz]	230~ / 50
Effekt [W]	1000
Mål [bredde x længde x højde; cm].	40 x 35,5 x 45
Vægt [kg]	13,7

Formål

Den bærbare kantlimemaskine bruges til at påføre smeltelim jævnt på båndet, og dette produkt er nemt at betjene på både lige og buede kanter på træmøbelplader. Den fungerer effektivt med en række forskellige bøjelige bånd, herunder ABS, melamin, finer og PVC.

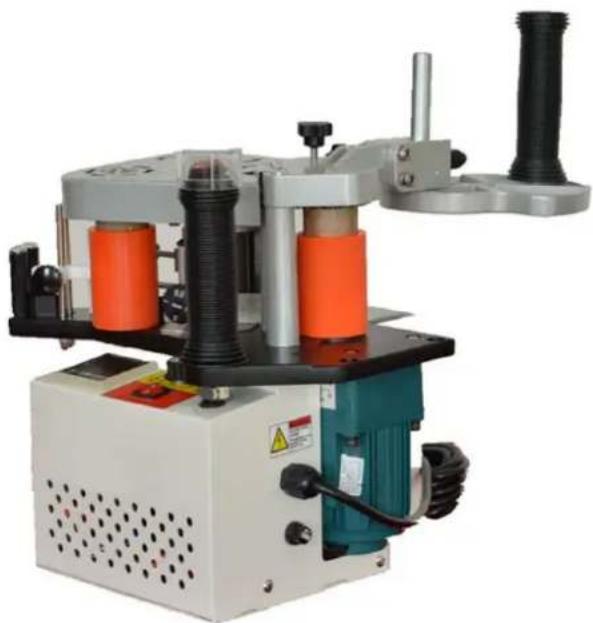

Produktoversigt

1. Når maskinen tændes, tændes den røde lampe, og limsmeltetanken begynder at opvarme den varme smeltelim indeni.

2. Indstil varmetemperaturen til mellem 120-150 °C baseret på smeltelimens smeltepunkt. Når limen når sit smeltepunkt, skifter limsmeltetanken automatisk til varmebevarende tilstand, og den bevægelige motor begynder at køre, hvilket indikerer, at maskinen er klar til at påføre tapen. Varmeelementet styres af en termostat. Selv når den kørende motor stopper, fortsætter limsmeltetanken med at opvarme eller opretholde den indstillede temperatur.

3. Hvis du får brug for at stoppe maskinen, skal du trykke på N∅DSTOP-knappen oven på håndtaget for at stoppe motoren, mens varmeelementet forbliver tændt. Alternativt kan du trykke på hovedafbryderen for at slukke for hele maskinen.

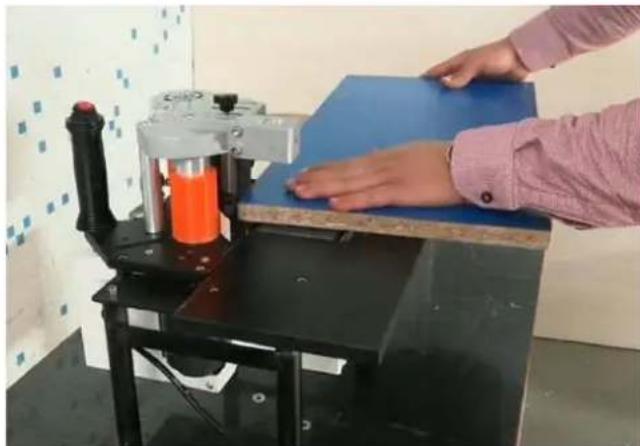

4. Når du banderolerer små træstykker, skal du fastgøre maskinen til arbejdsbordet med det medfølgende fastgørelsestæppe. Skub træstykket med maskinens kørehastighed. (Som vist på billedet.)

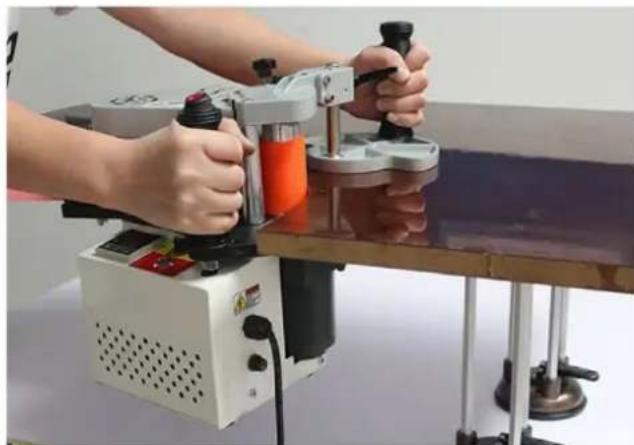

1. Når du banderolerer store træstykker, skal du fastgøre træstykket på arbejdsbordet ved hjælp af den medfølgende absorber. Hold maskinen i hånden for at sætte båndet på. (Som vist på billedet.)

Person using a power tool on a wooden table, no visible text or symbols

BEMÄRK

- Før brug skal du sikre dig, at træstykkets kant er jævn, ren og fri for snavs eller støv. Tjek, at tapen er glat og fleksibel.

- Før du bruger maskinen til at banderolere med et nyt bänd, skal du justere limtykkelsen ved at dreje på knappen i henhold til bändets tykkelse, när bevægelsesmotoren starter.

- Juster High Limiter, så den passer til båndbredden og sikrer en jævn påføring, uden at båndet bevæger sig op eller ned.

VEDLIGEHOLDELSE

• Hold maskinens krop ren. Brug benzin eller et specialrengøringsmiddel til smeltelim til at rengøre tæppet, trykbåndshjulet, bändsendehjulet og High Limiter.
• Fjern rester af smeltelim fra limsmeltetanken hver 50. arbejdstime, før der tilsættes ny lim. Rengøring: Tænd for maskinen, opvarm limsmeltebeholderen, og sluk for motoren. Når limen er blødgjort, skal du bruge en træske til at fjerne den resterende lim fra beholderen. (Sørg for at have varmebestandige handsker på for at undgå forbrændinger).

Problemløsning

Hvis der opstår problemer med maskinen, skal de løses på følgende måde:

1. Hvis kontrollampen ikke er tændt, när du har tændt for maskinen:

2. Kontrollér strømforsyningen, og sørg for, at strømkablet er ordentligt tilsluttet.

3. Kontroller, om sikringen skal udskiftes.

4. Hvis limen på båndet er for tynd, utilstrækkelig eller ujævn:

• Hvis bändet er for hårdt eller ubøjeligt, kan det ikke trykke tæt på limhjulet.
- Juster trykket på bändet ved hjælp af Press Tape Wheel.
- Sørg for, at limen i limsmeltetanken er helt smeltet og mindst 1/3 fyldt.
- Kontroller, om der er ophobet lim mellem limsmeltetanken og limhjulets overflade.
- Kontrollér, at smeltelim og båndtape opfylder specifikationerne, og udskift dem om nødvendigt.

1. Hvis maskinen ikke kan varme op, eller hvis temperaturen vises forkert:

2. Sluk for maskinen, og åbn den.

3. Undersøg, om varmerøret, temperaturmålerne eller proben skal udskiftes.

4. Hvis motoren ikke kører:

5. Kontrollér, om smeltelimens temperatur har näet det forudindstillede niveau.

6. Sørg for, at temperaturdisplayet fungerer korrekt.
7. Kontrollér, om motorstartknappen fungerer korrekt, eller om den sidder løst.
8. Få en autoriseret ingeniør til at undersøge, om motoren eller andre elektriske dele skal repareres eller udskiftes.

Bortskaffelse af brugte enheder

Bortskaf ikke denne enhed i det kommunale affaldssystem. Aflever den på et genbrugs- og indsamlingssted for elektriske apparater. Tjek symbolet på produktet, brugsanvisningen og emballagen. Den plast, der bruges til at konstruere enheden, kan genbruges i overensstemmelse med deres mærkning. Ved at vælge at genbruge yder du et væsentligt bidrag til beskyttelsen af vores miljø.

Kontakt de lokale myndigheder for at få oplysninger om din lokale genbrugsstation.

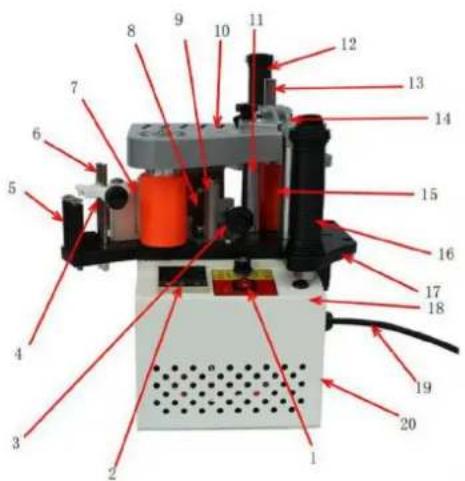

Dele

1- Hovedafbryder
2- Temperaturregulator og display
3- Justering af lim
4- Knap til høj begrænsning
5- Guide til modtagelse af bänd
6- Guide til høj begrænsning
7- Tryk på bändhjulet
8- Tryk på Tape Bar
9- Tryk på tape Hjulbase
10- Hoveddæksel
11- Stående bar
12- Håndtag til afstivning
13- Afstivningsstang
14- Afstivningsplade
15- Motorhjul
16- Händtag (med kontakt)
17- Grundlæggende bestyrelse
18- Bevægende motor
19- Power Line
20- Sikring

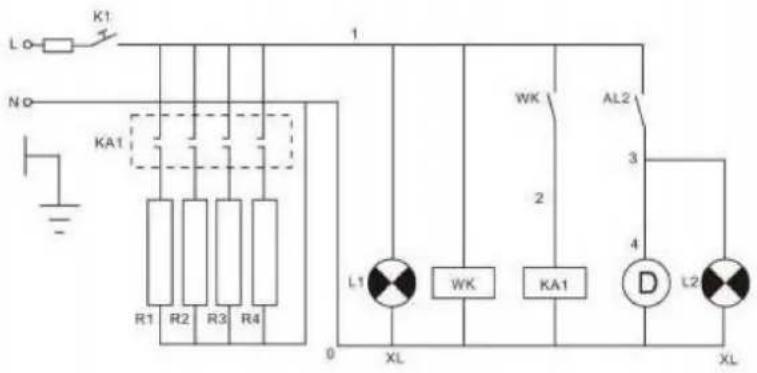

K1 L0 NO KA1 R1 R2 R3 R4 1 WK AL2 2 3 4 L1 WL WK KA1 D L2 XL 0 XL

S.N.	Kode	Navn	Specifikation	Antal
1	K1	On/Off	AC220V/110V 10A	1
2	R1	Varmerør	AC220V/110V 150W	1
	R2	Varmerør	AC220V/110V 150W	2
	R3	Varmerør	AC220V/110V 150W	1
3	WK	Måler til temperaturkontrol	AC220V/110V	1
4	Ka1	Relæ	AC220V/110V	1
5	A12	Motorafbryder	AC220V/110V 10A	1
6	D	Motor	AC220V/110V 50/60Hz	1
7	L1	Strømindikatorlys	AC220V/110V, rød	1
8 L2		Indikatorlampe for motorens funktion	AC220V/110V, grøn 1
