GEBRUIKSAANWIJZING EDGE-L1AG MSW

Deze gebruikershandleiding is vertaald met behulp van machinevertaling. Wij hebben er alles aan gedaan om ervoor te zorgen dat de vertaling nauwkeurig is, maar houd er rekening mee dat automatische vertalingen niet perfect zijn en niet bedoeld zijn om menselijke verticalers te vervangen. De officiële versie van de gebruikershandleiding is in het Engels. Eventuele verschillen tussen de vertaalde versie en de originele Engelse versie zijn niet juridisch bindend. Als u vragen hebt over de juistheid van de vertaling, raadpleeg dan de Engelse versie; dit is de officiële referentie.

Technische gegevens

Beschrijving parameter Waarde parameter
Productnaam	Draagbare kantenlijmer
Model	MSW-RAND-L1AG
Ingangsspanning [V] / Frequentie [Hz]	230~ / 50
Vermogen [W]	1000
Afmetingen [breedte x lengte x hoogte; cm]	40x35,5x45
Gewicht [kg]	13,7

Doel

De draagbare kantenlijmmachine wordt gebruikt om smeltlijm gelijkmatig op de kantenlijmband aan te brengen. Dit product is eenvoudig te bedienen op zowel rechte als gebogen randen van houten meubelplanken. Het werkt effectief met diverse buigzame tapes, waaronder ABS, melamine, fineer en PVC.

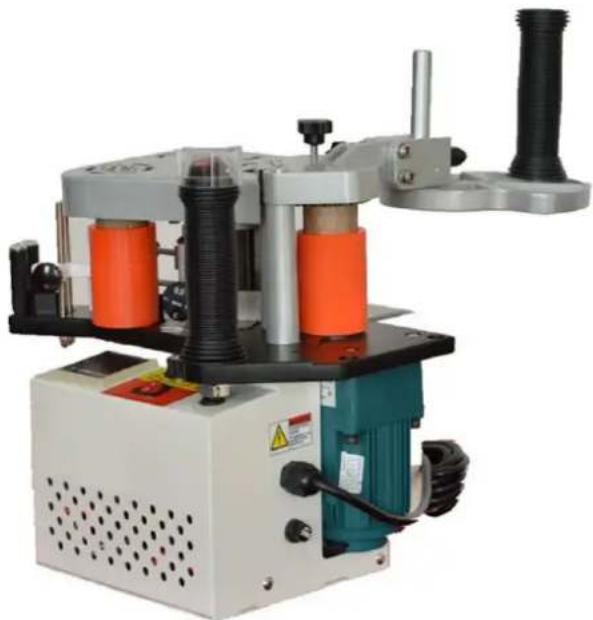

Productoverzicht

1. Zodra het apparaat is ingeschakeld, gaat het rode lampje branden en begint de lijm-smelttank de smeltlijm in het apparaat te verwarmen.

2. Stel de verwarmingstemperatuur in op 120-150°C, afhankelijk van het smeltpunt van de smeltlijm. Zodra de lijm het smeltpunt bereikt, schakelt de lijmsmelttank automatisch over naar de warmtebehoudmodus en begint de bewegende motor te draaien. Dit geeft aan dat de machine klaar is om de tape aan te brengen. Het verwarmingselement wordt geregeld door een thermostaat. Zelfs wanneer de bewegende motor stopt, blijft de lijm-smelttank verwarmen of de ingestelde temperatuur handhaven.

3. Als u de machine moet stoppen, drukt u op de NOODSTOP-knop boven op de handgreep om de draaiende motor te stoppen, terwijl het verwarmingselement aan blijft. U kunt er ook voor kiezen om de hoofdschakelaar in te drukken om de hele machine uit te schakelen.

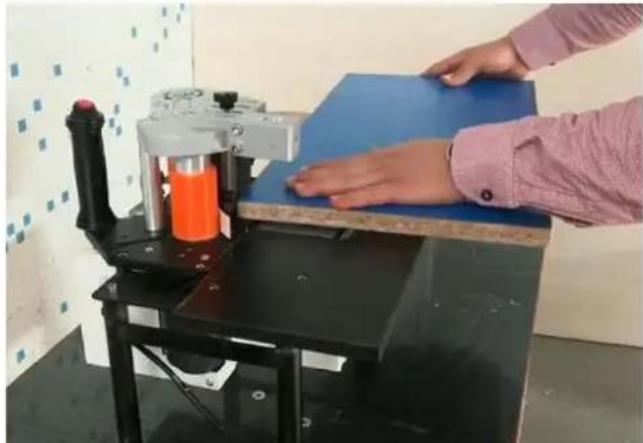

4. Bij het vastbinden van kleine stukken hout bevestigt u de machine met de meegeleverde bevestigingsdeken aan de werktafel. Duw het stuk hout met de snelheid van de machine. (Zoals afgebeeld.)

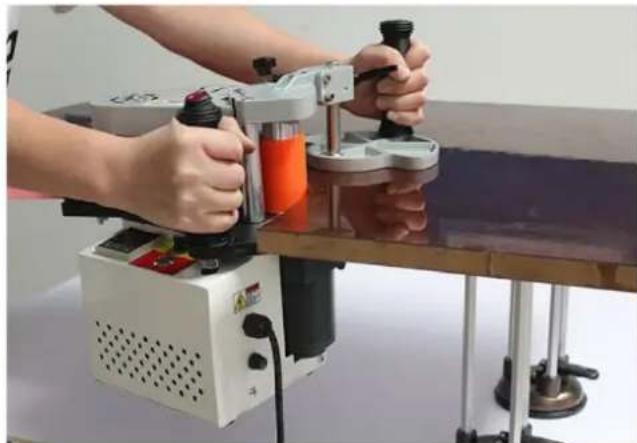

1. Wanneer u grote stukken hout aan elkaar plakt, zet u het stuk hout vast op de werktafel met behulp van de meegeleverde absorber. Houd de machine met de hand vast om de band aan te brengen. (Zoals afgebeeld.)

- Controleer voor gebruik of de rand van het houtstuk egaal, schoon en vrij van vuil of stof is. Controleer of de tape glad en flexibel is.

• Voordat u de machine gebruikt om een nieuwe tape aan te brengen, moet u de

lijmdikte aanpassen door de knop te draaien op basis van de tapedikte nadat de bewegende motor is gestart.

- Pas de High Limiter aan op de breedte van de tape, zodat u de tape soepel kunt aanbrengen zonder dat deze omhoog of omlaag verschuift.

Onderhoud

• Houd de behuizing van de machine schoon. Gebruik benzine of een speciaal reinigingsmiddel voor smeltlijm om de deken, het persbandwiel, het bandverzendwiel en de High Limiter schoon te maken.
• Verwijder na 50 werkuren de resterende lijm uit de lijmsmeltbak voordat u nieuwe lijm toevoegt. Om het apparaat schoon te maken: zet het apparaat aan, verwarm de lijm-smelttank en zet de motor uit. Zodra de lijm zacht is geworden, verwijdert u de resterende lijm uit het reservoir met een houten lepel. (Draag hittebestendige handschoenen om brandwonden te voorkomen.)

Problemen oplossen

Als er problemen met de machine ontstaan, moeten deze als volgt worden opgelost:

1. Als het indicatielampje niet brandt nadat u de machine hebt ingeschakeld:

2. Controleer de voeding en zorg ervoor dat de stroomkabel goed is aangesloten.

3. Controleer of de zekering vervangen moet worden.

4. Als de lijm op de tape te dun, onvoldoende of ongelijkmatig is:

5. Als de tape te hard of te stug is, kan het zijn dat deze niet goed op het lijmwiel aansluit.
   • Pas de druk op de tape aan met behulp van het Press Tape Wheel.
   • Zorg ervoor dat de lijm in de lijm-smelttank volledig gesmolten is en minimaal 1/3 vol is.

6. Controleer of er zich lijm ophoopt tussen de lijm-smeltbak en het oppervlak van het lijmwiel.

7. Controleer of de smeltlijm en de afplaktape aan de specificaties voldoen en vervang ze indien nodig.

8. Als het apparaat niet kan opwarmen of de temperatuur wordt onjuist weergegeven:

• Schakel het apparaat uit en open het.
- Controleer of de verwarmingsbuis, temperatuurmeters of sonde vervangen moeten worden.

1. Als de motor niet draait:

2. Controleer of de temperatuur van de smeltlijm het vooraf ingestelde niveau heeft bereikt.

3. Controleer of de temperatuurweergave goed functioneert.
   • Controleer of de startknop goed werkt of los zit.
4. Laat een erkend ingenieur controleren of de motor of andere elektrische onderdelen gerepareerd of vervangen moeten worden.

Afvoeren van gebruikte apparaten

Gooi dit apparaat niet in gemeentelijke afvalsystemen. Lever het in bij een recycling- en verzamelpunt voor elektrische apparaten. Controleer het symbool op het product, de gebruiksaanwijzing en de verpakking. De kunststoffen die voor de bouw van het apparaat zijn gebruikt, kunnen overeenkomstig hun markering worden gerecycleerd. Door te kiezen voor recycling levert u een belangrijke bijdrage aan de bescherming van het milieu.

Neem contact op met plaatselijke autoriteiten voor informatie over plaatselijke recycling.

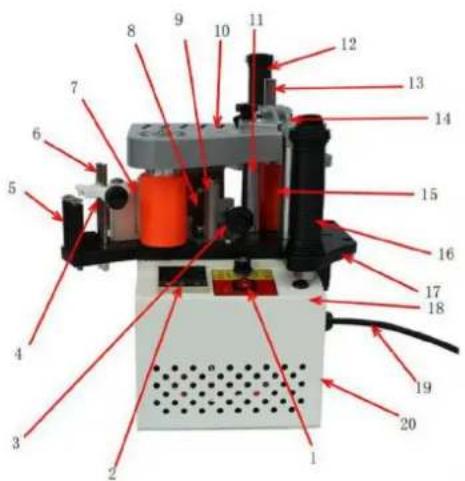

Onderdelen

1- Hoofdschakelaar
2- Temperatuurregelaar en display
3- Lijm aanpassing
4- Hoge begrenzerknop
5- Tape-ontvangstgids
6- Hoge Limiter-gids
7- Druk op het tapewiel
8- Druk op Tape Bar
9- Druk Tape Wiel Basis
10- Hoofddeksel
11- Staande bar
12- Steungreep
13- Steunbalk
14- Steunplaat
15- Motorwiel
16- Handvat (met schakelaar)
17- Basisbord
18- Bewegende motor
19- Elektriciteitsleiding
20- Zekering

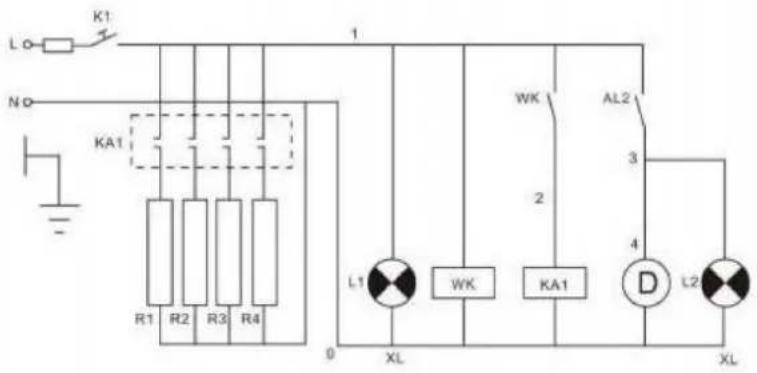

K1 L0 NO KA1 R1 R2 R3 R4 1 WK AL2 2 3 4 L1 WL WK KA1 D L2 XL 0 XL

SN	Code	Naam	Specificatie	Hoeveelheid
1	K1	Aan/Uit	AC220V/110V 10A	1
2	R1	Verwarmingsbuis	AC220V/110V 150W	1
	R2	Verwarmingsbuis	AC220V/110V 150W	2
	R3	Verwarmingsbuis	AC220V/110V 150W	1
3	WK	Temperatuurregelmeter	Wisselstroom 220V/110V	1
4	Ka1	Relais	Wisselstroom 220V/110V	1
5	A12	Motorschakelaar	AC220V/110V 10A	1
6	D	Motor	AC220V/110V 50/60Hz	1
7	L1	Stroomindicatorlampje	AC220V/110V, Rood	1
8	L2	Motor werk indicatielampje	AC220V/110V, Groen	1
