HASZNÁLATI ÚTMUTATÓ EDGE-L1AG MSW

Ezt a felhasználói kézikönyvet gépi fordítással fordították le. Minden erőfeszítést megtettünk a fordítás pontosságának biztosítása érdekében, de kérjük, vegye figyelembe, hogy az automatizált fordítások nem tökéletesek, és nem az emberi fordítók helyettesítésére szolgálnak. A felhasználói kézikönyv hivatalos változata angol nyelvű. A lefordított változat és az eredeti angol nyelvű változat közötti eltérések nem jogilag kötelező érvényűek. Ha bármilyen kérdése van a fordítás pontosságával kapcsolatban, kérjük, olvassa el az angol nyelvű változatot, amely a hivatalos hivatkozási alap.

Műszaki adatok

Paraméter leírása Paraméter értéke
Precíziós mérleg	Hordozható élzárógép
Modell	MSW-EDGE-L1AG
Bemeneti feszültség [V] / Frekvencia [Hz]	230~ / 50
Teljesítmény [W]	1000
Méretek [szélesség x hosszúság x magasság; cm]	40 x 35,5 x 45
Súly [kg]	13,7

Cél

A hordozható élszalagozó gépet arra használják, hogy a forró olvadékragasztót egyenletesen alkalmazzák a szalagszalagra, és ez a termék könnyen kezelhető a fából készült bútorlapok egyenes és ívelt élein. Számos hajlítható szalaggal hatékonyan működik, beleértve az ABS-t, a melamint, a furnért és a PVC-t.

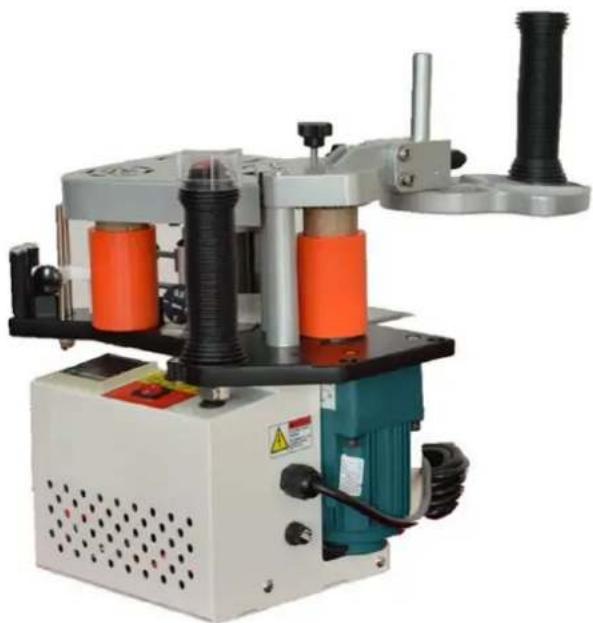

Termék áttekintés

1. Amikor a gépet bekapcsolja, a piros lámpa kigyullad, és a ragasztóolvasztó tartály elkezdi melegíteni a benne lévő forró olvadékragasztót.

2. Állítsa be a fűtési hőmérsékletet 120-150 °C közé a forró olvadékragasztó olvadáspontja alapján. Amint a ragasztó eléri az olvadáspontját, a ragasztóolvasztó tartály automatikusan hőtároló üzemmódba kapcsol, és a mozgó motor elindul, jelezve, hogy a gép készen áll a szalag felhelyezésére. A fűtőelemet termosztát vezérli. A ragasztóolvasztó tartály még akkor is tovább melegszik, amikor a mozgó motor leáll, illetve fenntartja a beállított hőmérsékletet.

3. Ha le kell állítani a gépet, nyomja meg a fogantyú tetején lévő VÉSZLEÁLLÍTÁS gombot, hogy leállítsa a mozgó motort, miközben a fűtőelem bekapcsolva marad. Másik lehetőségként nyomja meg a főkapcsolót az egész gép kikapcsolásához.

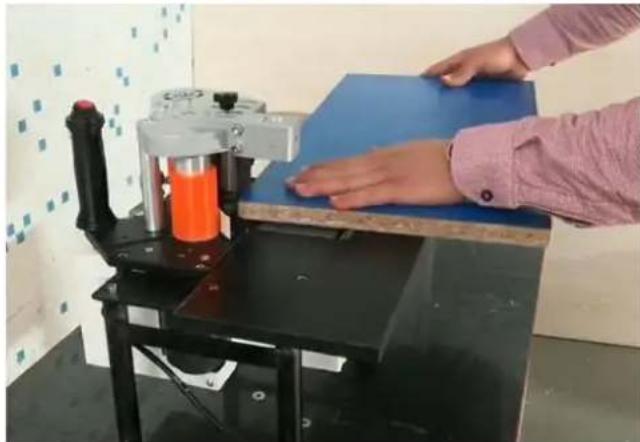

4. Kisebb fadarabok szalagozásakor rögzítse a gépet a munkaasztalhoz a mellékelt rögzítő takaró segítségével. Tolja a fadarabot a gép futási sebességével. (Ahogy a képen látható.)

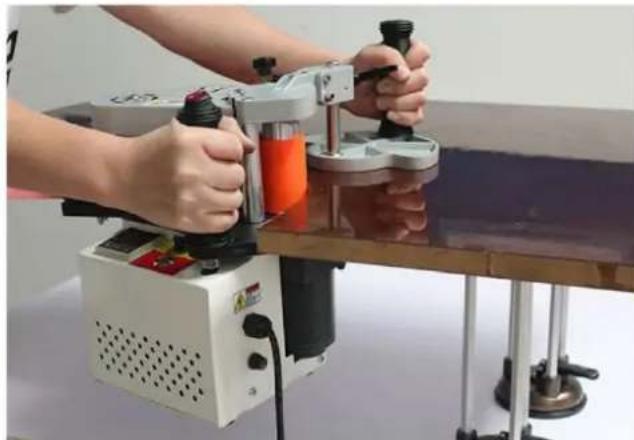

1. Nagyméretű fadarabok szalagozásakor rögzítse a fadarabot a munkaasztalon a mellékelt abszorberrel. A gépet kézzel tartsa a pántolás felhelyezéséhez. (Ahogy a képen látható.)

- Működés előtt győződjön meg arról, hogy a fadarab éle egyenletes, tiszta, szennyeződés- és pormentes. Ellenőrizze, hogy a szalag sima és rugalmas.

- Mielőtt a gépet új szalaggal pántolásra használná, állítsa be a ragasztó vastagságát a

gomb elforgatásával a szalag vastagságának megfelelően, miután a mozgó motor elindult.

- Állítsa be a High Limiter-t a szalag szélességének megfelelően, biztosítva a sima felrakást anélkül, hogy a szalag felfelé vagy lefelé elmozdulna.

KARBANTARTÁS

• Tartsa tisztán a géptestet. A takaró, a nyomószalagkerék, a szalagküldő kerék, a szalagküldő kerék és a magas korlátozó tisztításához használjon benzint vagy a forró olvadékragasztóhoz való speciális tisztítószert.
• 50 munkaóránként tisztítsa ki a maradék forró olvadékragasztót a ragasztóolvadék-tartályból, mielőtt új ragasztót adna hozzá. Tisztítás: Kapcsolja be a gépet, melegítse fel a ragasztóolvadék-tartályt, és állítsa le a motort. Miután a ragasztó megpuhult, egy fakanállal távolítsa el a maradék ragasztót a tartályból. (Az égési sérülések elkerülése végett mindenképpen viseljen hőálló kesztyűt).

Hibaelhárítás

Ha bármilyen probléma merül fel a géppel kapcsolatban, azt az alábbiak szerint kell kezelni:

1. Ha a jelzőfény nem világít a gép bekapcsolása után:

2. Ellenőrizze a tápellátást, és győződjön meg arról, hogy a tápkábel szilárdan csatlakozik.

3. Ellenőrizze, hogy a biztosítékot ki kell-e cserélni.

4. Ha a ragasztószalag ragasztója túl vékony, elégtelen vagy egyenetlen:

5. Ha a ragasztószalag túl kemény vagy hajlíthatatlan, előfordulhat, hogy nem nyomódik szorosan a ragasztókerékhez.

6. Állítsa be a szalagra gyakorolt nyomást a Press Tape Wheel (Szalagos nyomókerék) segítségével.
7. Győződjön meg róla, hogy a ragasztó olvadéktartályban lévő ragasztó teljesen megolvadt és legalább 1/3-ig tele van.
8. Ellenőrizze, hogy nem gyült-e fel ragasztó a ragasztóolvadék-tartály és a ragasztókerék felülete között.

9. Ellenőrizze, hogy a forró olvadékragasztó és a szalag megfelel-e az előírásoknak, és szükség esetén cserélje ki őket.

10. Ha a készülék nem tud felmelegedni, vagy a hőmérséklet kijelzése helytelen:

11. Kapcsolja ki a gépet, és nyissa ki.

12. Ellenőrizze, hogy a fűtőcső, a hőmérséklet-szabályozó mérők vagy a szonda nem szorul-e cserére.

13. Ha a motor nem jár:

14. Ellenőrizze, hogy a forró olvadékragasztó hómérséklete elérte-e az előre beállított szintet.
    • Győződjön meg arról, hogy a hőmérséklet-kijelző megfelelően működik.

15. Ellenőrizze, hogy a motorindító gomb megfelelően működik-e, vagy meglazult.
16. Engedélyes mérnökkel ellenőriztesse, hogy a motor vagy más elektromos alkatrészek javításra vagy cserére szorulnak-e.

Használt eszközök ártalmatlanítása

Ne dobja ezt a készüléket a kommunális hulladékrendszerekbe. Adja át egy elektromos és elektromos készülék újrahasznosító és gyűjtőhelyen. Ellenőrizze a terméken, a használati utasításon és a csomagoláson található szimbólumot. A készülék gyártásához használt műanyagok a jelölésüknek megfelelően újrahasznosíthatók. Azzal, hogy az újrahasznosítást választja, jelentősen hozzájárul környezetünk védelméhez.

A helyi újrahasznosító létesítményre vonatkozó információkért forduljon a helyi hatóságokhoz.

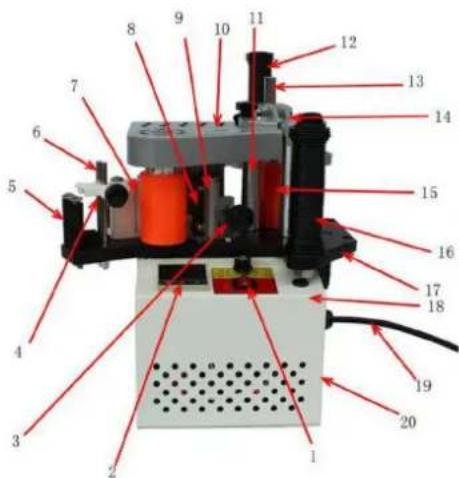

Alkatrészek

1- Főkapcsoló
2- Hőmérséklet-szabályozó és kijelző
3- Ragasztó beállítása
4- High Limiter gomb
5- Szalagfogadási útmutató
6- Magas korlátozó útmutató
7- Nyomja meg a szalagkereket
8- Nyomja meg a szalagcsíkot
9- Sajtószalag kerékalap
10- Fejfedél
11- Álló bár
12- Keményítő fogantyú
13- Szilárdító rúd
14- Szilárdító tábla
15- Motor kerék
16- Fogantyú (kapcsolóval)
17- Basic Board
18- Mozgó motor
19- Power Line
20- Biztosíték

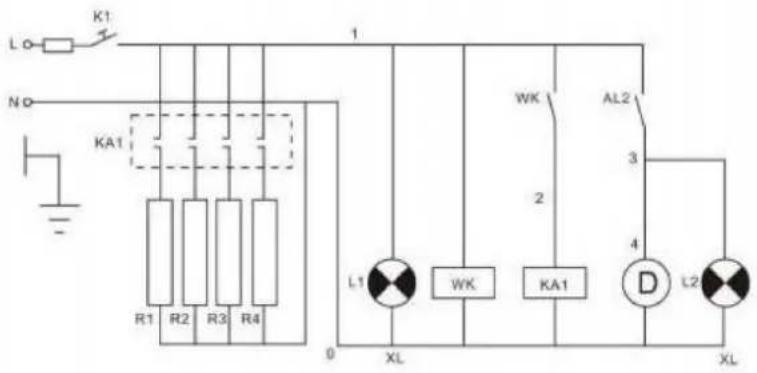

K1 L0 NO KA1 R1 R2 R3 R4 1 WK AL2 2 3 4 L1 WL WK KA1 D L2 XL 0 XL

S.N.	Kód:	Név	Specifikáció	Mennyiség
1	K1	Be/Ki	AC220V/110V 10A	1
2	R1	Fűtőcső	AC220V/110V 150W	1
	R2	Fűtőcső	AC220V/110V 150W	2
	R3	Fűtőcső	AC220V/110V 150W	1
3 WK		Hőmérséklet-szabályozó mérő	AC220V/110V 1
4	Ka1	Relé	AC220V/110V	1
5	A12	Motor kapcsoló	AC220V/110V 10A	1
6	D	Motor	AC220V/110V 50/60Hz	1
7	L1	Teljesítményjelző lámpa	AC220V/110V, piros	1
8 L2		Motor működésének jelzőfénye	AC220V/110V, zöld 1
