Produkttype	Bærbar kantlimmaskin
Merke	MSW
Modell	EDGE-L1AG
Mål (L x B x H)	40 x 35,5 x 45 cm
Vekt	13,7 kg
Inngangsspenning / Frekvens	230 V ~ / 50 Hz
Effekt	1000 W
Oppvarmingstemperaturområde	120 – 150 °C
Limbeholderens kapasitet	Ikke spesifisert (estimat: ~200 ml)
Kompatible båndtyper	ABS, melamin, finer, PVC
Hovedfunksjon	Jevn påføring av smeltelim på rette og buede kanter av trepaneler
Arbeidshastighet	Tilpasset maskinen (skyv arbeidsstykket i driftshastighet)
Sikkerhetsinnretninger	Nødstopp, hovedbryter, termostat
Vedlikehold	Rengjør limbeholderen hver 50. time; bruk bensin eller spesialrens for smeltelim
Kroppsmateriale	Metall og plast
Medfølgende tilbehør	Festelokk, demper, nøkkel
Reparerbarhet	Tilgjengelige reservedeler: sikring, varmerør, sonde, brytere, motor
Garanti	Ikke spesifisert (estimat: 2 år)

Ofte stilte spørsmål - EDGE-L1AG MSW

Hvordan slår jeg på MSW EDGE-L1AG kantlimmaskinen?

Koble apparatet til en 230 V stikkontakt. Drei hovedbryteren (1) til på-posisjon. Den røde indikatorlampen lyser og smeltelimbeholderen varmes opp.

Hvilken temperatur skal jeg bruke for smeltelim?

Still temperaturen mellom 120 og 150 °C på kontrolleren (2) i henhold til limets smeltepunkt.

Hvordan vet jeg at limet er klart?

Når temperaturen er nådd, går beholderen over i varmholdingsmodus og motoren (spolen) begynner å rotere. Den grønne indikatorlampen (L2) lyser.

Hva gjør jeg hvis det påførte limet er for tynt eller ujevnt?

Juster båndtrykksrullen (3) for å øke trykket. Kontroller at båndet er mykt og at beholderen inneholder nok smeltet lim (minst 1/3). Rengjør limoppbyggingen mellom beholderen og limhjulet (15).

Hvordan bruker jeg nødstoppen?

Trykk på NØDSTOPP-knappen på håndtaket (16) for å stoppe motoren i bevegelse. Varmeelementet forblir på. For å slå av maskinen helt, bruk hovedbryteren (1).

Hvordan rengjør jeg limbeholderen?

Slå på maskinen for å varme opp restlimet. Slå av motoren. Når limet er myknet, fjern det med en treskje. Bruk varmebestandige hansker. Utfør denne operasjonen hver 50. driftstime.

Hva gjør jeg hvis motoren ikke går?

Kontroller at limtemperaturen har nådd den forhåndsinnstilte verdien og at displayet fungerer. Sørg for at motorstartknappen (AL2) er trykket inn og ikke løs. Om nødvendig, få en autorisert ingeniør til å kontrollere motoren.

Hvordan justerer jeg føringen for båndbredden?

Bruk knappen for høydestopp (4) for å justere høyden i henhold til båndbredden. Dette forhindrer at båndet beveger seg opp eller ned under påføring.

Kan jeg bruke denne maskinen på buede kanter?

Ja, den bærbare kantlimmaskinen MSW EDGE-L1AG er designet for rette og buede kanter på trepaneler. For små arbeidsstykker, fest maskinen til arbeidsbenken; for store arbeidsstykker, hold maskinen i hånden.

Hvor finner jeg reservedeler?

Se delene-listen på slutten av håndboken: sikring (20), varmerør (R1, R2, R3), motorbryter (AL2), relé (KA1), osv. Kontakt MSW kundeservice eller en autorisert forhandler for å bestille.

BRUKSANVISNING EDGE-L1AG MSW

Denne brukerhåndboken er oversatt ved hjelp av maskinoversettelse. Vi har gjort vårt ytterste for å sikre at oversettelsen er nøyaktig, men vær oppmerksom på at automatiserte oversettelser ikke er perfekte og ikke er ment å erstatte menneskelige oversettere. Den offisielle versjonen av brukerhåndboken er på engelsk. Eventuelle forskjeller mellom den oversatte versjonen og den originale engelske versjonen er ikke juridisk bindende. Hvis du har spørsmål om nøyaktigheten av oversettelsen, vennligst se den engelske versjonen, som er den offisielle referansen.

Tekniske data

Beskrivelse av parameter	Parameterverdi
Produktnavn	Bærbar kantbåndmaskin
Modell	MSW-EDGE-L1AG
Inngangsspenning [V] / Frekvens [Hz]	230~ / 50
Strøm [W]	1000
Dimensjoner [bredde x lengde x høyde; cm]	40 x 35,5 x 45
Vekt [kg]	13.7

Hensikt

Den bærbare kantbåndmaskinen brukes til å påføre smeltelim jevnt på båndtapen, og dette produktet er enkelt å betjene på både rette og buede kanter av tremøbelplater. Den fungerer effektivt med en rekke bøyelige tape, inkludert ABS, melamin, finer og PVC.

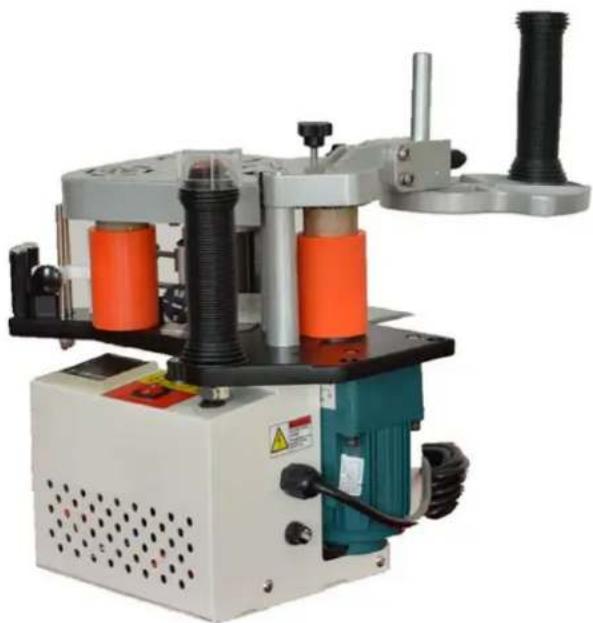

Produktoversikt

1. Når maskinen er slått på, tennes det røde lyset, og limsmeltetanken begynner å varme opp smeltelimet inni.

2. Still inn oppvarmingstemperaturen mellom 120-150°C basert på smeltepunktet til smeltelimet. Når limet når smeltepunktet, bytter limsmeltetanken automatisk til varmekonserveringsmodus, og den bevegelige motoren begynner å gå, noe som indikerer at maskinen er klar til å påføre tapen. Varmeelementet styres av en termostat. Selv når den bevegelige motoren stopper, fortsetter limsmeltetanken å varme opp eller opprettholde den innstilte temperaturen.

3. Hvis du trenger å stoppe maskinen, trykk på N∅DSTOPP-knappen på toppen av håndtaket for å stoppe den bevegelige motoren mens varmeelementet forblir på. Alternativt kan du trykke på hovedbryteren for å slå av hele maskinen.

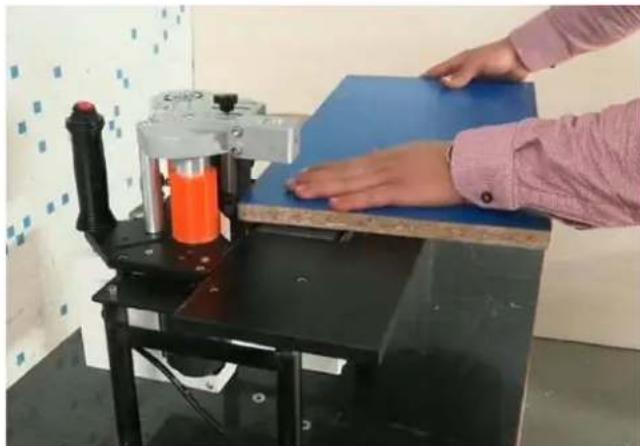

4. Når du fester små trestykker, fest maskinen til arbeidsbordet ved hjelp av det medfølgende festeteppet. Skyv trestykket med maskinens kjørehastighet. (Som vist på bildet.)

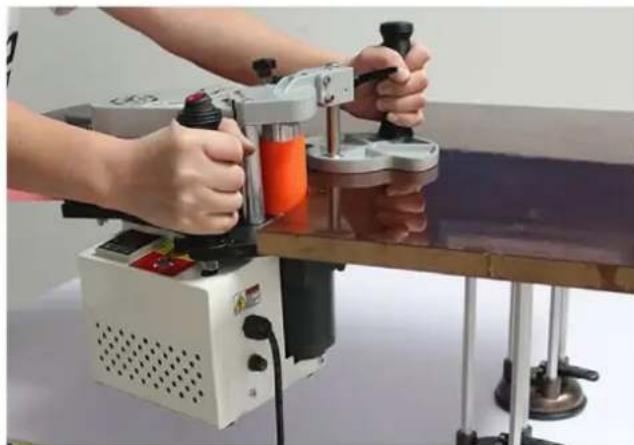

1. Når du binder store trestykker, fester du trestykket på arbeidsbordet med den medfølgende absorbenten. Hold maskinen for hånd for å påføre båndet. (Som vist på bildet.)

- Før bruk, sørg for at kanten til trestykket er jevn, ren og fri for smuss eller støv. Sjekk at tapen er glatt og fleksibel.

- Før du bruker maskinen til å bånd med en ny tape, juster limtykkelsen ved å vri knappen i henhold til tapens tvkkelse etter at den bevegelige motoren starter.

- Juster High Limiter for å matche tapebredden, for å sikre jevn påføring uten at tapen

forskyves opp eller ned.

Vedlikehold

• Hold maskinkroppen ren. Bruk bensin eller et spesialisert rengjøringsmiddel for smeltelim for å rengjøre teppet, trykktapehjulet, tapesendingshjulet og High Limiter.
• Rens ut gjenværende smeltelim fra limsmeltetanken hver 50. arbeidstime før du legger til nytt lim. For å rengjøre: slå på maskinen, varm opp limsmeltetanken og slå av motoren. Når limet er myknet, bruk en tresleiv for å fjerne det gjenværende limet fra tanken. (Sørg for at du bruker varmebestandige hansker for å unngå brannskader.)

Løsning av problemer

Hvis det oppstår problemer med maskinen, bør de løses som følger:

1. Hvis indikatorlyset ikke lyser etter at maskinen er slått på:

2. Kontroller strømforsyningen og sørg for at strømkabelen er godt tilkoblet.

3. Sjekk om sikringen må skiftes.

4. Hvis limet på tapen er for tynt, utilstrekkelig eller ujevnt:

5. Hvis bändtapen er for hard eller ubøyelig, kan det hende at den ikke presses tett inntil limehjulet.

6. Juster trykket på bändet ved å bruke Press Tape-hjulet.
7. Sørg for at limet i limsmeltetanken er helt smeltet og minst 1/3 full.
8. Kontroller om det har dannet seg lim mellom limsmeltetanken og limhjulets overflate.

9. Kontroller at smeltelimet og bändtapen oppfyller spesifikasjonene og bytt dem ut om nødvendig.

10. Hvis maskinen ikke kan varmes opp eller temperaturen vises feil:

11. Slå av maskinen og åpne den.

12. Inspiser om varmerøret, temperaturkontrollmålerne eller sonden må skiftes ut.

13. Hvis motoren ikke går:

14. Sjekk om smeltelimtemperaturen har nädd det forhåndsinnstilte nivået.

15. Sørg for at temperaturdisplayet fungerer som det skal.
16. Kontroller om motorstartknappen fungerer som den skal, eller om den er løs.
17. Få en autorisert ingeniør til å inspisere om motoren eller andre elektriske deler trenger reparasjon eller utskifting.

Avhending av brukte enheter

Apparatet må ikke kastes i det kommunale avfallssystemet. Lever den til et gjenvinnings- og innsamlingssted for elektriske apparater. Kontroller symbolet på produktet, bruksanvisningen og emballasjen. Plasten som brukes til å konstruere enheten, kan resirkuleres i henhold til merkingen. Når du velger å resirkulere, gir du et viktig bidrag til å beskytte miljøet.

Kontakt lokale myndigheter for informasjon om ditt lokale gjenvinningsanlegg.

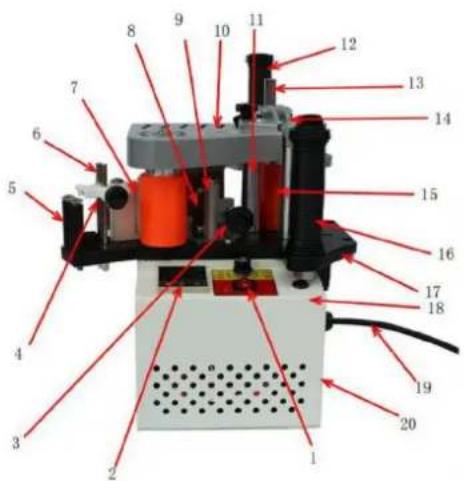

Deler
