РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ EDGE-L1AG MSW

Това ръководство за потребителя е преведено чрез машинен превод. Положихме всички усилия, за да гарантираме, че преводът е точен, но имайте предвид, че автоматизираните преводи не са перфектни и не са предназначени да заменят човешки преводачи. Официалната версия на ръководството за потребителя е на английски език. Всички разлики между преведената версия и оригиналния английски не са правно обвързващи. Ако имате някакви въпроси относно точността на превода, моля, вижте английската версия, която е официалната справка.

Технически данни

Описание на параметъра Стойност на параметъра
Име на продукта	Преносима машина за кантиране
Модел	MSW-EDGE-L1AG
Входно напрежение [V] / Честота [Hz]	230~ / 50
Мощност [W]	1000
Размери [ширина х дължина х височина; cm]	40 x 35,5 x 45
Тегло [kg]	13,7

Цел

Преносимата машина за ленти за кантове се използва за равномерно нанасяне на горещо лепило върху лентата за ленти и този продукт е лесен за работа както върху прави, така и върху извити ръбове на дървени плоскости за мебели. Работи ефективно с различни огъващи се ленти, включително ABS, меламин, фурнир и PVC.

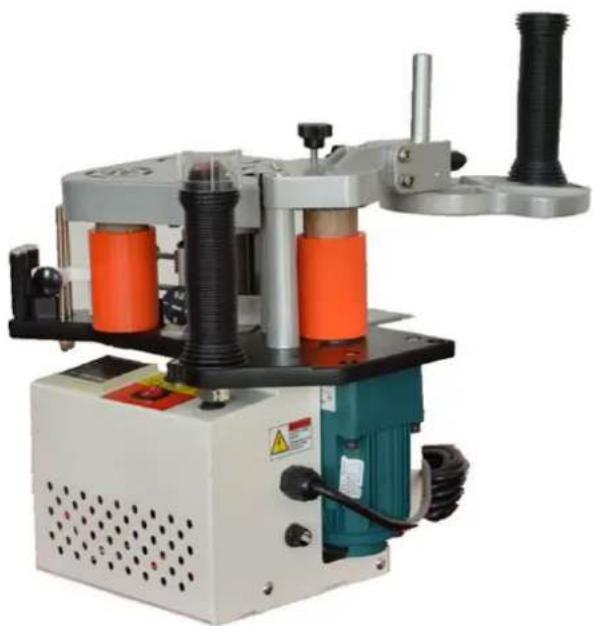

Общ преглед на продукта

1. Когато машината е включена, червената светлина светва и резервоарът за топене на лепило започва да загрява горещото стопено лепило вътре.
2. Задайте температурата на нагряване между 120-150°C въз основа на точката на топене на топещото се лепило. След като лепилото достигне точката си на топене, резервоарът за топене на лепилото автоматично превключва в режим на запазване на топлината и движещият се двигател започва да работи, което показва, че машината е готова за поставяне на лентата. Нагревателният елемент се управлява от термостат. Дори когато движещият се двигател спре, резервоарът за топене на лепило продължава да нагрява или поддържа зададената температура.
3. Ако трябва да спрете машината, натиснете бутона АВАРИЙНО СПИРАНЕ в горната част на дръжката, за да спрете движещия се двигател, докато нагревателният елемент остава включен. Друга възможност е да натиснете главния превключвател, за да изключите цялата машина.

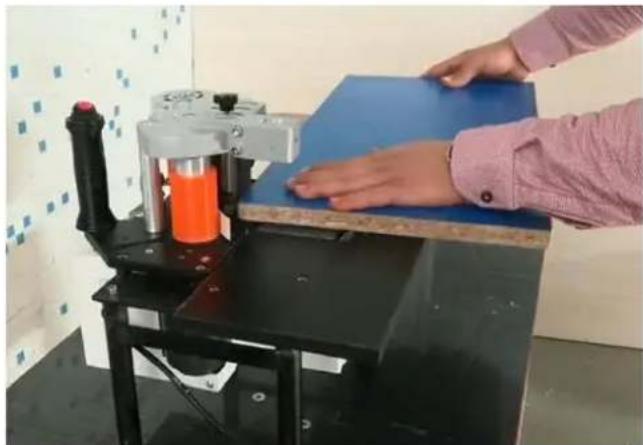

4. Когато обвързвате малки дървени парчета, закрепете машината към работната маса с помощта на предоставеното фиксиращо одеяло. Натиснете дървения детайл със скоростта на движение на машината. (Както е показано на снимката.)

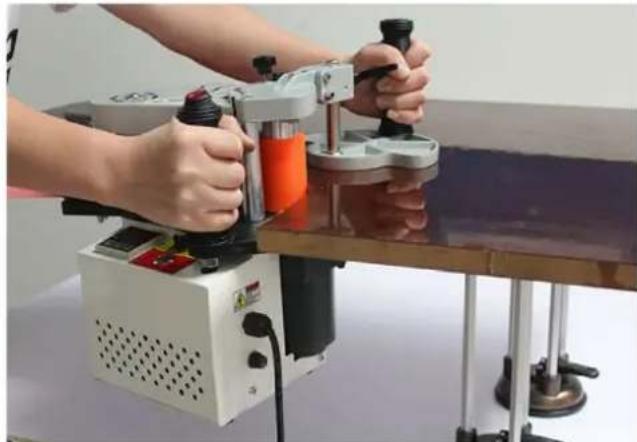

1. Когато свързвате големи дървени парчета, закрепете дървения детайл върху работната маса с помощта на предоставения абсорбатор. Дръжте машината с ръка, за да поставите лентата. (Както е показано на снимката.)

• Преди работа се уверете, че ръбът на дървения детайл е равен, чист и без мръсотия или прах. Проверете дали лентата е гладка и гъвкава.
• Преди да използвате машината за залепване с нова лента, регулирайте дебелината на лепилото, като завъртите копчето според дебелината на лентата, след като движещият се двигател стартира.
• Регулирайте High Limiter, за да съответства на ширината на лентата, като гарантирате плавно нанасяне без лентата да се измества нагоре или надолу.

Поддръжка

• Поддържайте корпуса на машината чист. Използвайте бензин или специализиран почистващ препарат за горещо стопяемо лепило, за да почистите одеялото, колелото за притискане на лентата, колелото за изпращане на лентата и High Limiter.
• Почиствайте остатъчното топено лепило от резервоара за топене на лепило на всеки 50 работни часа, преди да добавите ново лепило. За почистване: включете машината, загрейте резервоара за топене на лепило и изключете двигателя. След като лепилото омекне, използвайте дървена лъжица, за да отстраните останалото лепило от резервоара. (Уверете се, че носите топлоустойчиви ръкавици, за да избегнете изгаряния.)

Отстраняване на неизправности

Ако възникнат проблеми с машината, те трябва да бъдат адресирани, както следва:

1. Ако светлинният индикатор не свети след включване на машината:

• Проверете захранването и се уверете, че захранващият кабел е здраво свързан.
- Проверете дали предпазителят трябва да бъде сменен.

1. Ако лепилото върху лентата е твърде тънко, недостатъчно или неравномерно:

2. Ако лентата за залепване е твърде твърда или не се огъва, тя може да не притисне плътно колелото за залепване.
   • Регулирайте натиска върху лентата с помощта на колелото за пресоваща лента.

3. Уверете се, че лепилото в резервоара за топене на лепило е напълно разтопено и пълно поне 1/3.
4. Проверете за натрупване на лепило между резервоара за топене на лепило и повърхността на колелото за залепване.

5. Проверете дали топящото се лепило и лентата за свързване отговарят на спецификациите и ги сменете, ако е необходимо.

6. Ако машината не може да загрее или температурата се показва неправилно:

7. Изключете машината и я отворете.

8. Проверете дали отоплителната тръба, измервателните уреди за контрол на температурата или сондата се нуждаят от подмяна.

9. Ако двигателят не работи:

10. Проверете дали температурата на топимото лепило е достигнала предварително зададеното ниво.
    • Уверете се, че температурният дисплей работи правилно.
    • Проверете дали бутонът за стартиране на двигателя работи правилно или е разхлабен.

11. Накарайте лицензиран инженер да провери дали двигателят или други електрически части се нуждаят от ремонт или подмяна.

Изхвърляне на използвани устройства

Не изхвърляйте това устройство в общинските системи за отпадъци. Предайте го в пункт за рециклиране и събiranе на електрически и електрически уреди. Проверете символа върху продукта, ръководството за употреба и опаковката. Пластмасите, използвани за конструирането на устройството, могат да бъдат рециклирани в съответствие с техните маркировки. Избирайки да рециклирате, вие допринасяте значително за опазването на околната среда.

Свържете се с местните власти за информация относно местното съоръжение за рециклиране.

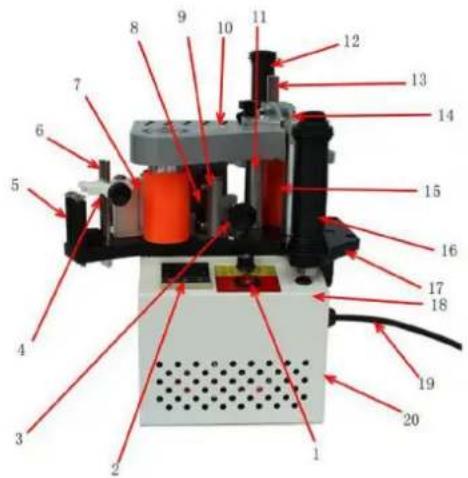

Части

1- Главен превключвател
2- Температурен контролер и дисплей
3- Регулиране на лепилото
4- Копче за висок ограничител
5- Ръководство за получаване на лента
6- Ръководство за висок ограничител
7- Колело за пресоваща лента
8- Натиснете Tape Bar
9- Основа на колелата с пресова лента
10- Покривало за глава
11- Стоящ бар
12- Укрепваща дръжка
13- Подпорна щанга
14- Подпорна дъска
15- Моторно колело
16- Дръжка (с превключвател)
17- Основна дъска
18- Движещ се двигател
19- електропровод

20- Предпазител

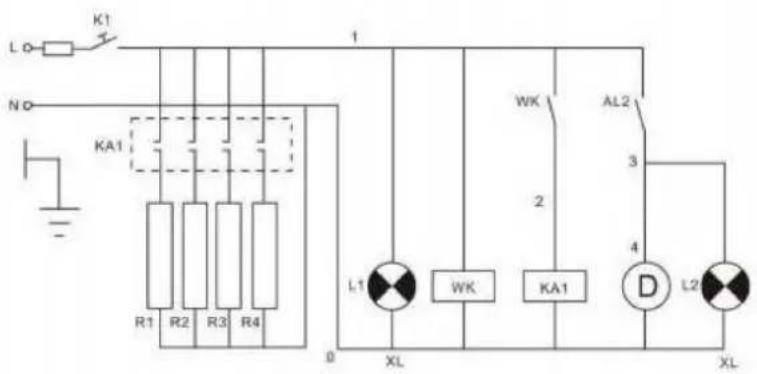

K1 L0 NO KA1 R1 R2 R3 R4 1 WK AL2 2 3 4 L1 WL WK KA1 D L2 XL XL

SN	Код	Име	Спецификация	Кол
1	K1	Вкл./Изкл	AC220V/110V 10A	1
2	R1	Нагревателна тръба	AC220V/110V 150W	1
	R2	Нагревателна тръба	AC220V/110V 150W	2
	R3	Нагревателна тръба	AC220V/110V 150W	1
3 WK		Измервател за контрол на температурата	AC220V/110V 1
4	Ka1	Реле	AC220V/110V	1
5	A12	Превключвател на двигателя	AC220V/110V 10A	1
6	г	Мотор	AC220V/110V 50/60Hz	1
7 L1		Светлинен индикатор за захранване	AC220V/110V, червен 1
8 L2		Светлинен индикатор за работа на мотора	AC220V/110V, зелен 1
