NÁVOD NA OBSLUHU EDGE-L1AG MSW

Táto používatel'ská príručka bola preložená pomocou strojového prekladu. Vyvinuli sme maximálne úsilie, aby bol preklad presný, ale upozorňujeme, že automatické preklady nie sú dokonalé a nie sú určené na to, aby nahradili ľudských prekladatel'ov. Oficiálna verzia používatel'skej príručky je v angličtine. Akékoľvek rozdiely medzi preloženou verziou a originálnou angličtinou nie sú právne záväzné. Ak máte akékoľvek otázky týkajúce sa presnosti prekladu, pozrite si anglickú verziu, ktorá je oficiálnou referenciou.

Technické údaje

Popis parametra	Hodnota parametra
Názov produktu	Prenosný olepovač hrán
Model	MSW-EDGE-L1AG
Vstupné napätie [V] / Frekvencia [Hz]	230~ / 50
Výkon [W]	1000
Rozmery [šírka x dĺžka x výška; cm]	40 x 35,5 x 45
Hmotnosť [kg]	13,7

Účel

Prenosný stroj na olepovanie hrán sa používa na rovnomerné nanášanie tavného lepidla na olepovaciu pásku a tento výrobok sa ľahko obsluhuje na rovných aj zakrivených hranách drevených nábytkových dosiek. Funguje efektívne s rôznymi ohybnými páskami, vrátane ABS, melamínu, dyhy a PVC.

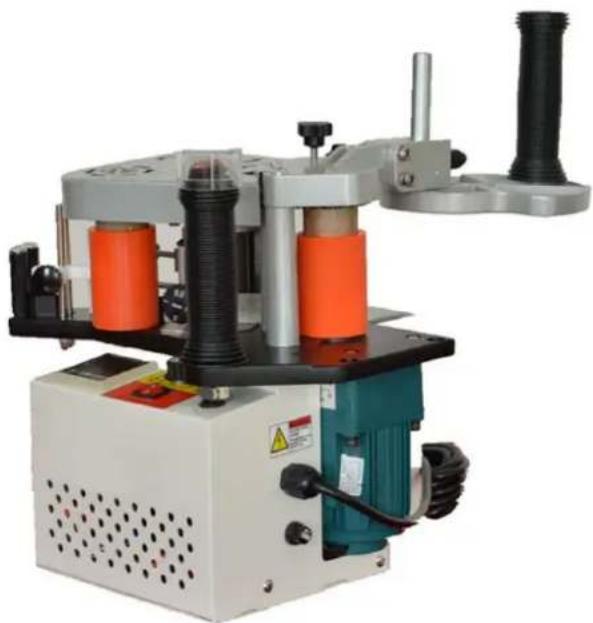

Prehl'ad produktov

1. Ked' je stroj zapnutý, rozsvieti sa červené svetlo a nádrž na tavenie lepidla začne ohrievať tavné lepidlo vo vnútri.

2. Nastavte teplotu ohrevu medzi 120-150°C na základe bodu topenia tavného lepidla. Ked' lepidlo dosiahne svoj bod tavenia, nádrž na tavenie lepidla sa automaticky prepne do režimu tepelnej konzervácie a motor sa spustí, čo znamená, že stroj je pripravený na aplikáciu pásky. Vykurovacie teleso je riadené termostatom. Aj ked' sa pohybujúci motor zastaví, nádrž na tavenie lepidla pokračuje v zahrievaní alebo udržiavaní nastavenej teploty.

3. Ak potrebujete stroj zastaviť, stlačte tlačidlo NÚDZOVÉHO ZASTAVENIA v hornej časti rukoväte, aby ste zastavili pohybujúci sa motor, pričom vykurovacie teleso zostane zapnuté. Prípadne stlačte hlavný vypínač na vypnutie celého stroja.

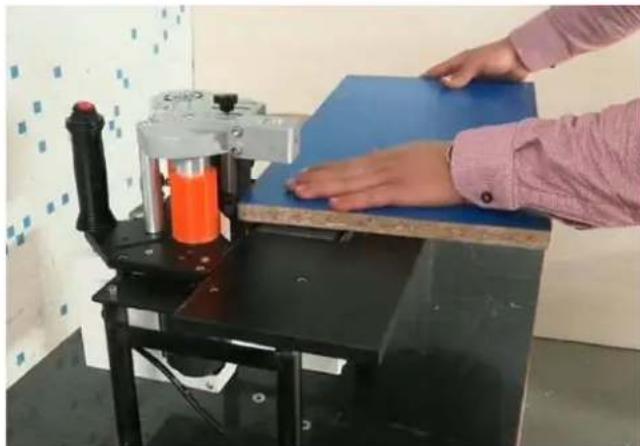

4. Pri páskovaní malých kúskov dreva zaistite stroj k pracovnému stolu pomocou dodanej upevňovacej prikrývky. Zatlačte kus dreva pri rýchlosti chodu stroja. (Ako je znázornené na obrázku.)

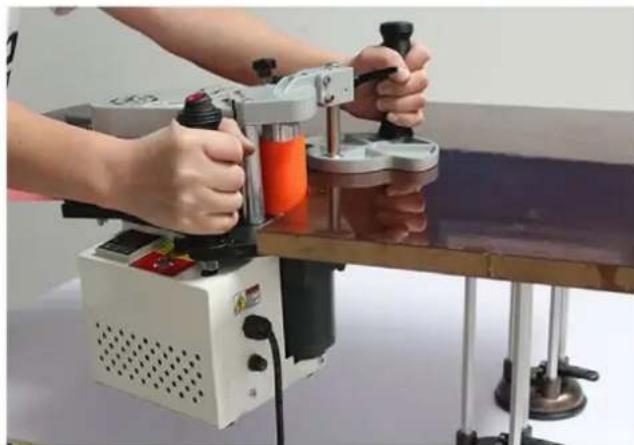

1. Pri lepení veľkých kusov dreva zaistite kus dreva na pracovnom stole pomocou dodaného absorbéra. Držte stroj rukou, aby ste naniesli pásku. (Ako je znázornené na obrázku.)

- Pred prevádzkou sa uistite, že okraj dreveného kusu je rovný, čistý a bez nečistôt alebo prachu. Skontrolujte, či je páska hladká a pružná.

- Pred použitím stroja na oblepenie novou páskou nastavte hrúbku lepidla otáčaním gombíka podľa hrúbky pásky po naštartovaní pohyblivého motora.

• Upravte horný obmedzovač tak, aby zodpovedal šírke pásky, čím zaistíte plynulú

aplikáciu bez posúvania pásky nahor alebo nadol.

Údržba

• Telo stroja udržiavajte čisté. Na čistenie prikrývky, kotúča lisovacej pásky, kotúča na odosielanie pásky a High Limiter použite benzín alebo špeciálny čistič na tavné lepidlo.
• Pred pridaním nového lepidla odstráňte zvyšky tavného lepidla z nádrže na tavenie lepidla každých 50 pracovných hodín. Čistenie: zapnite stroj, zohrejte nádrž na tavenie lepidla a vypnite motor. Ked' lepidlo zmäkne, pomocou drevenej lyžice odstráňte zvyšné lepidlo z nádrže. (Uistite sa, že nosíte tepelne odolné rukavice, aby ste sa vyhli popáleninám.)

Riešenie problémov

Ak sa so strojom vyskytnú nejaké problémy, mali by sa riešit' nasledovne:

1. Ak sa kontrolka po zapnutí stroja nerozsvieti:

2. Skontrolujte napájanie a uistite sa, že je napájací kábel pevne pripojený.

3. Skontrolujte, či nie je potrebné vymenit poistku.

4. Ak je lepidlo na páske príliš tenké, nedostatočné alebo nerovnomerné:

5. Ak je páska príliš tvrdá alebo neohybná, nemusí sa tesne pritláčať k lepiacemu koliesku.

6. Upravte tlak na pásku pomocou kolieska Press Tape Wheel.
   • Uistite sa, že lepidlo v nádrži na tavenie lepidla je úplne roztavené a aspoň z 1/3 plné.
7. Skontrolujte, či sa medzi nádržou na tavenie lepidla a povrchom lepiaceho kotúča nenahromadilo lepidlo.

8. Overte, či tavné lepidlo a páska zodpovedajú špecifikáciám a v prípade potreby ich vymeňte.

9. Ak sa stroj nemôže zahriat alebo sa teplota zobrazuje nesprávne:

• Vypnite stroj a otvorte ho.
- Skontrolujte, či je potrebné vymeniť vykurovacie potrubie, merače teploty alebo sondu.

1. Ak motor nebeží:

2. Skontrolujte, či teplota tavného lepidla dosiahla prednastavenú úroveň.
   • Uistite sa, že ukazovatel' teploty funguje správne.

3. Skontrolujte, či tlačidlo štartovania motora funguje správne alebo či nie je uvoľnené.
4. Nechajte licencovaného inžiniera skontrolovať, či motor alebo iné elektrické časti potrebujú opravu alebo výmenu.

Toto zariadenie nevyhadzujte do komunálneho odpadu. Odovzdajte ho na recyklačnom a zbernom mieste elektrických zariadení. Skontrolujte symbol na výrobku, v návode na obsluhu a na obale. Plasty použité na výrobu zariadenia sa môžu recyklovať v súlade s ich označením. Ak sa rozhodnete zariadenie recyklovať, významne prispievate k ochrane nášho životného prostredia.

Informácie o miestnom recyklačnom zariadení získate od miestnych úradov.

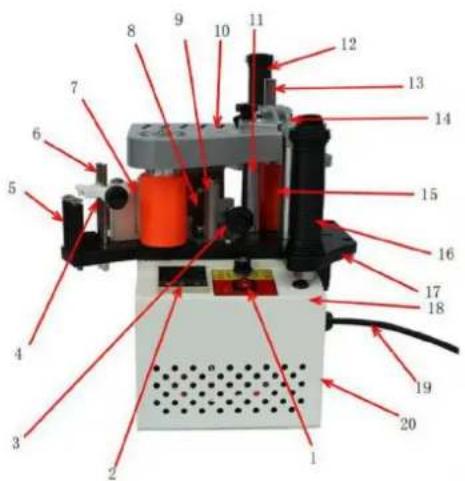

Časti

1- HLAVNÝ VYPÍNAČ
2- Regulátor teploty a displej
3- Úprava lepidla
4- Gombík vysokého obmedzovača
5- Sprievodca prijímaním pásky
6- Sprievodca vysokým obmedzovačom
7- Stlačte páskové koliesko
8- Stlačte Tape Bar
9- Stlačte páskovú základňu kolesa
10- Kryt hlavy
11- Stály bar
12- Výstužná rukovát
13- Vystužujúca tyč
14- Výstužná doska
15- Motorové koleso
16- Rukovät (so spínačom)
17- Základná doska
18- Pohyblivý motor
19- Elektrické vedenie
20- Poistka

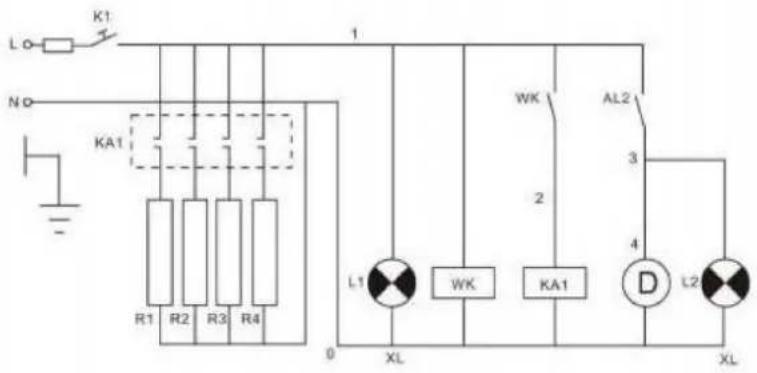

K1 L0 NO KA1 R1 R2 R3 R4 1 WK AL2 2 3 4 L1 WL WK KA1 D L2 XL 0 XL

SN	kód	Meno	Špecifikácia	Množ
1	K1	Zap./Vyp	AC 220V/110V 10A	1
2	R1	Vyhrievacia trubica	AC220V/110V 150W	1
	R2	Vyhrievacia trubica	AC220V/110V 150W	2
	R3	Vyhrievacia trubica	AC220V/110V 150W	1
3	WK	Merač kontroly teploty	AC 220V/110V	1
4	Ka1	Relé	AC 220V/110V	1
5	A12	Motorový spínač	AC 220V/110V 10A	1
6	D	Motor	AC 220V/110V 50/60Hz	1
7	L1	Kontrolka napájania	AC220V/110V, červená	1
8	L2	Kontrolka chodu motora	AC220V/110V, zelená	1
