NAUDOJIMO INSTRUKCIJA EDGE-L1AG MSW
Šis vartotojo vadovas buvo išverstas naudojant mašininį vertimą. Déjome visas pastangas, kad vertimas būtų tikslus, tačiau atminkite, kad automatiniai vertimai nėra tobuli ir nėra skirti pakeisti žmonių vertėjus. Oficiali vartotojo vadovo versija yra anglų kalba. Bet kokie skirtumai tarp išverstos versijos ir originalo anglų kalba nėra teisiškai įpareigojantys. Jei turite klausimų dėl vertimo tikslumo, žr. versiją anglų kalba, kuri yra oficiali nuoroda.
Techniniai duomenys
| Parametru aprašymas Parametru reikšmė | |
| Produkto pavadinimas | Nešiojama briaunų klijavimo mašina |
| Modelis | MSW-EDGE-L1AG |
| Jėjimo įtampa [V] / dažnis [Hz] | 230~ / 50 |
| Galia [W] | 1000 |
| Matmenys [plotis x ilgis x aukštis; cm] | 40 x 35,5 x 45 |
| Svoris [kg] | 13,7 |
Tikslas
Nešiojama kraštų klijavimo mašina naudojama tolygiai ant juostos užtepti karšto lydalo klijus, o šiuo gaminiu lengva valdyti tiek tiesius, tiek lenktus medinių baldų lentų kraštus. Jis efektyviai veikia su įvairiomis lankstančiomis juostomis, įskaitant ABS, melaminą, fanerą ir PVC.

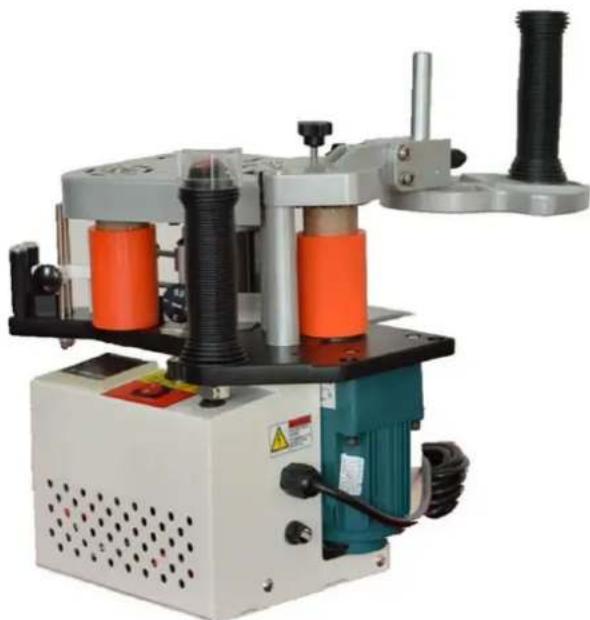

Produkto apžvalga
-
Kai mašina jjungiama, užsidega raudona lemputė, o klijų lydymosi bakas pradeda šildyti viduje esančius karšto lydalo klijus.
-
Nustatykite kaitinimo temperatūrą tarp 120–150 °C, atsižvelgdami j karšto lydalo klijų lydymosi temperatūrą. Kai klijai pasiekia lydymosi temperatūrą, klijų lydymosi bakas automatiškai persijungia j šilumos išsaugojimo režimą, o judantis variklis pradeda veikti, o tai reiškia, kad mašina yra paruošta klijuoti juostą. Šildymo elementas valdomas termostatu. Net sustojus judančiam varikliui, klijų lydymosi bakas toliau šildo arba palaiko nustatytą temperatūrą.
-
Jei reikia sustabdyti mašiną, paspauskite rankenos viršuje esantį AVARINIO STOP mygtuką, kad sustabdytumėte judantį variklj, kol kaitinimo elementas lieka jjungtas. Arba paspauskite pagrindinį jungiklj, kad išjungtumėte visą jrenginį.
-

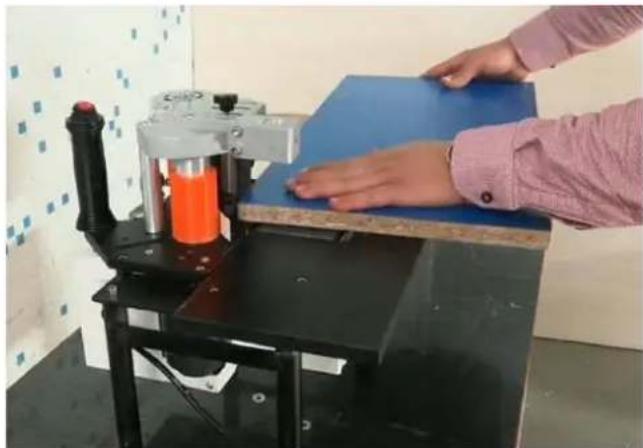

Surišdami nedidelius medžio gabalus, pritvirtinkite mašiną prie darbo stalo naudodami pridedamą tvirtinimo antklodę. Stumkite medžio gabalą mašinos veikimo greičiu. (Kaip parodyta paveikslėlyje.)

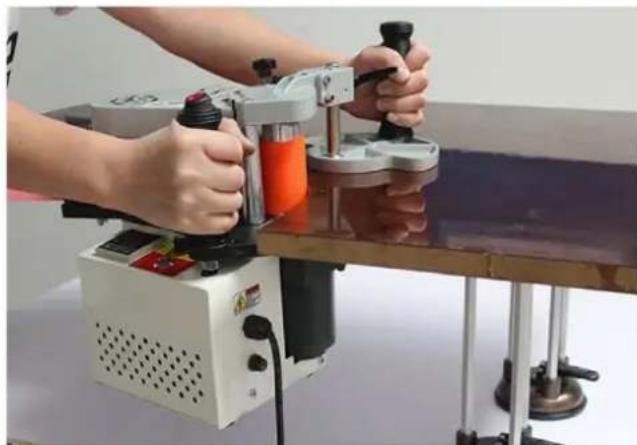

- Kai klijuojate didelius medienos gabalus, pritvirtinkite medienos gabalą ant darbo stalo naudodami pateiktą sugėriklj. Laikykite mašiną ranka, kad pritvirtintumėte juostą. (Kaip parodyta paveikslėlyje.)
- Prieš naudodami įsitikinkite, kad medienos gabalo kraštas yra lygus, švarus ir be nešvarumu ar dulkių. Patikrinkite, ar juosta yra lygi ir lanksti.
- Prieš naudodami mašiną klijavimui nauja juosta, sureguliuokite klijų storį sukdami rankenėlę pagal juostos storį po to, kai paleidžiamas judantis variklis.
- Sureguliuokite „High Limiter“, kad jis atitiktų juostos plotį, užtikrinant sklandų
užtepimą, juostos nejudant aukštyn ar žemyn.
Priežiūra
- Laikykite mašinos korpusą švarų. Naudokite benziną arba specializuotą karšto lydalo klijų valiklj, kad nuvalytumėte antklodę, paspauskite juostos ratuką, juostos siuntimo ratuką ir aukštą ribotuvą.
- Kas 50 darbo valandų prieš pildami naujus klijus, iš klijų lydymosi bako išvalykite karšto lydalo klijų likučius. Valymas: jjunkite mašiną, pašildykite klijų tirpimo baką ir išjunkite variklj. Kai klijai suminkštės, mediniu šaukštu pašalinkite likusius klijus iš rezervuaro. (Isitikinkite, kad mūvėjote karščiui atsparias pirštines, kad išvengtumėte nudegimų.)
Trikčių šalinimas
Jei su mašina kyla kokių nors problemų, jas reikia spręsti taip:
- Jei jjungus mašiną indikacinė lemputė nedega:
• Patikrinkite maitinimo šaltinį ir įsitikinkite, kad maitinimo laidas tvirtai prijungtas.
• Patikrinkite, ar reikia pakeisti saugiklj.
-
Jei klijai ant juostos yra per ploni, nepakankami arba nelygüs:
-
Jei juosta per kieta arba nelankstoma, ji gali neprispausti klijavimo ratuko.
- Sureguliuokite juostos slėgį naudodami presavimo juostos ratuką.
-
Jsitikinkite, kad klijai klijų lydymosi bakelyje yra visiškai ištirpę ir bent 1/3 užpildyti.
• Patikrinkite, ar tarp klijų lydymosi bako ir klijavimo rato paviršiaus nėra susikaupusių klijų.
• Patikrinkite, ar karšto lydalo klijai ir juosta atitinka specifikacijas ir, jei reikia, juos pakeiskite. -
Jei aparatas negali jkaisti arba temperatūra rodoma neteisingai:
• Išjunkite mašiną ir atidarykite.
• Patikrinkite, ar reikia pakeisti šildymo vamzdį, temperatūros kontrolės matuoklius ar zondą.
- Jei variklis neveikia:
• Patikrinkite, ar karšto lydalo klijų temperatūra pasiekė iš anksto nustatytą lygį.
- Ísitikinkite, kad temperatūros ekranas veikia tinkamai.
• Patikrinkite, ar variklio užvedimo mygtukas veikia tinkamai, ar jis laisvas.
- Leiskite licencijuotam inžinieriui patikrinti, ar variklj ar kitas elektrines dalis reikia taisyti arba pakeisti.
Naudotų prietaisų išmetimas
Neišmeskite šio prietaiso j komunalinių atliekų sistemas. Perduokite jj į elektros ir elektros prietaisų perdirbimo ir surinkimo punktą. Patikrinkite simbolį ant gaminio, naudojimo instrukcijos ir pakuotės. Prietaisui pagaminti panaudotas plastikas gali būti perdirbamas pagal jų ženklinimą. Pasirinkdami perdirbimą, labai prisidedate prie mūsų aplinkos apsaugos.
Norėdami gauti informacijos apie vietinę perdirbimo įmonę, susisiekite su vietinėmis valdžios institucijomis.

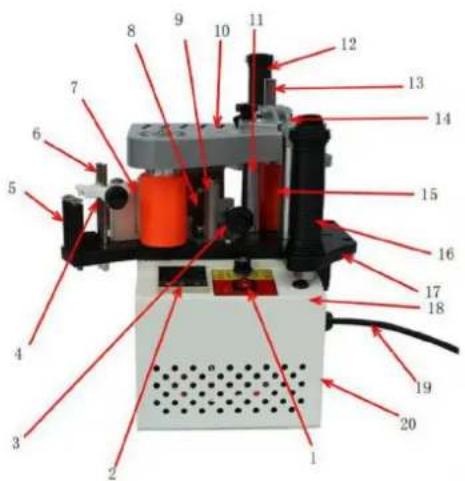

Dalys
1- Pagrindinis jungiklis
3- Klijų reguliavimas
4- Aukšto ribotuvo rankenėlė
5- Juostos gavimo vadovas
6- Aukšto ribojimo vadovas
7- Paspauskite juostos ratuką
8- Paspauskite juostos juostą
9- Paspauskite juostos ratų bazę
10- Galvos dangtelis
11- Stovi baras
12- Tvirtinimo rankena
13- Tvirtinimo juosta
14- Tvirtinimo lenta
15- Variklio ratas
16- Rankena (su jungikliu)
17- Pagrindinė valdyba
18- Judantis variklis
19- Maitinimo linija
20- Saugiklis
2- Temperatūros reguliatorius ir ekranas


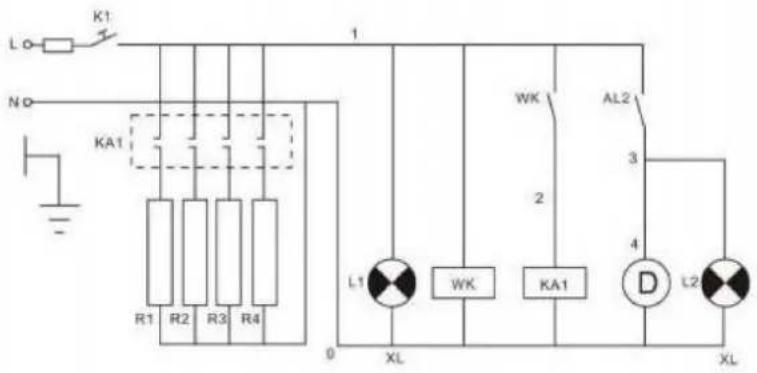

K1 L0 NO KA1 R1 R2 R3 R4 1 WK AL2 2 3 4 L1 WL WK KA1 D L2 XL 0 XL| SN | Kodas | Vardas | Specifikacija | Kiekis |
| 1 | K1 | Jjungta/lšjungta | AC220V/110V 10A | 1 |
| 2 | R1 | Šildymo vamzdis | AC220V/110V 150W | 1 |
| R2 | Šildymo vamzdis | AC220V/110V 150W | 2 | |
| R3 | Šildymo vamzdis | AC220V/110V 150W | 1 | |
| 3 WK | Temperatūros kontrolės matuoklis | AC220V/110V 1 | ||
| 4 | Ka1 | Relė | AC220V/110V | 1 |
| 5 | A12 | Variklio jungiklis | AC220V/110V 10A | 1 |
| 6 | D | Variklis | AC220V/110V 50/60Hz | 1 |
| 7 L1 | Maitinimo indikatoriaus lemputė | AC220V/110V, raudona 1 | ||
| 8 L2 | Variklio veikimo indikatoriaus lemputė | AC220V/110V, žalia 1 |
