Tuotetyyppi	Kannettava reunanauhakone
Merkki	MSW
Malli	EDGE-L1AG
Mitat (P x L x K)	40 x 35,5 x 45 cm
Paino	13,7 kg
Tulojännite / Taajuus	230 V ~ / 50 Hz
Teho	1000 W
Lämmityslämpötila-alue	120 - 150 °C
Liimasäiliön tilavuus	Ei määritelty (arvio: ~200 ml)
Yhteensopivat nauhatyypit	ABS, melamiini, viilu, PVC
Päätoiminto	Sulaliiman tasainen levitys puupaneeleiden suorille ja kaareville reunoille
Työnopeus	Sovitettu koneeseen (työnnä kappaletta käyttönopeudella)
Turvalaitteet	Hätäpysäytys, pääkytkin, termostaatti
Huolto	Puhdista liimasäiliö 50 tunnin välein; käytä bensiiniä tai erityistä sulaliiman puhdistusainetta
Runkomateriaali	Metalli ja muovi
Mukana tulevat tarvikkeet	Kiinnityskansi, vaimennin, avain
Korjattavuus	Varaosat saatavilla: sulake, lämmitysletku, anturi, kytkimet, moottori
Takuu	Ei määritelty (arvio: 2 vuotta)

Usein kysytyt kysymykset - EDGE-L1AG MSW

Kuinka MSW EDGE-L1AG reunanauhakone kytketään päälle?

Kytke laite 230 V pistorasiaan. Käännä pääkytkin (1) päälle-asentoon. Punainen merkkivalo syttyy ja liimasäiliö lämpenee.

Mitä lämpötilaa sulaliimalle tulisi käyttää?

Säädä lämpötila välille 120 - 150 °C säätimestä (2) liiman sulamispisteen mukaan.

Kuinka tietää, onko liima valmista?

Kun lämpötila on saavutettu, säiliö siirtyy lämpimänäpito-tilaan ja moottori (kela) alkaa pyöriä. Vihreä merkkivalo (L2) syttyy.

Mitä tehdä, jos levitetty liima on liian ohutta tai epätasaista?

Säädä nauhan painosäätöpyörää (3) paineen lisäämiseksi. Tarkista, että nauha on joustava ja että säiliössä on tarpeeksi sulaa liimaa (vähintään 1/3). Puhdista liiman kertymä säiliön ja liimauspyörän (15) väliltä.

Kuinka hätäpysäytystä käytetään?

Paina HÄTÄPYSÄYTYS-painiketta kahvassa (16) pysäyttääksesi liikkuvan moottorin. Lämmityselementti pysyy päällä. Katkaistaksesi koneen kokonaan, käytä pääkytkintä (1).

Kuinka liimasäiliö puhdistetaan?

Kytke kone päälle jäännösliiman lämmittämiseksi. Sammuta moottori. Kun liima on pehmentynyt, poista se puulusikalla. Käytä lämmönkestäviä käsineitä. Suorita tämä toimenpide 50 käyttötunnin välein.

Mitä tehdä, jos moottori ei pyöri?

Tarkista, että liiman lämpötila on saavuttanut ennalta asetetun arvon ja että näyttö toimii. Varmista, että moottorin käynnistyspainike (AL2) on painettuna eikä löystyneenä. Tarvittaessa tarkistuta moottori valtuutetulla insinöörillä.

Kuinka nauhan leveyden ohjain säädetään?

Käytä korkeuden rajoittimen painiketta (4) säätääksesi korkeutta nauhan leveyden mukaan. Tämä estää nauhaa liikkumasta ylös tai alas levityksen aikana.

Voinko käyttää tätä konetta kaareville reunoille?

Kyllä, kannettava reunanauhakone MSW EDGE-L1AG on suunniteltu puupaneeleiden suorille ja kaareville reunoille. Pienille kappaleille kiinnitä kone työpöytään; suurille kappaleille pidä konetta kädessä.

Mistä löydän varaosia?

Katso osaluettelo käyttöohjeen lopussa: sulake (20), lämmitysputket (R1, R2, R3), moottorin kytkin (AL2), rele (KA1) jne. Ota yhteyttä MSW asiakaspalveluun tai valtuutettuun jälleenmyyjään tilataksesi.

KÄYTTÖOHJE EDGE-L1AG MSW

Tämä käyttöopas on käännetty konekäännöksellä. Olemme tehneet kaikkemme varmistaaksemme käännöksen tarkkuuden, mutta huomaa, että automaattiset käännökset eivät ole täydellisiä eivätkä ne ole tarkoitettu korvaamaan ihmiskääntäjiä. Käyttöoppaan virallinen versio on englanninkielinen. Erot käännetyn version ja alkuperäisen englanninkielisen version välillä eivät ole oikeudellisesti sitovia. Jos sinulla on kysyttävää käännöksen tarkkuudesta, katso englanninkielinen versio, joka on virallinen viite.

Tekniset tiedot

Parametrin kuvaus Parametrin arvo
Tuotteen nimi	Kannettava reunanauhakone
Malli	MSW-EDGE-L1AG
Tulojännite [V] / taajuus [Hz]	230~ / 50
Teho [W]	1000
Mitat [leveys x pituus x korkeus; cm]	40 x 35,5 x 45
Paino [kg]	13,7

Tarkoitus

Kannettavalla reunanauhakoneella levitetään kuumasulateliimaa tasaisesti nauhanauhalle, ja tätä tuotetta on helppo käyttää sekä puisten huonekalulevyjen suorilla että kaarevilla reunoilla. Se toimii tehokkaasti useiden taivutettavien teippien kanssa, mukaan lukien ABS, melamiini, viilu ja PVC.

Tuotteen yleiskatsaus

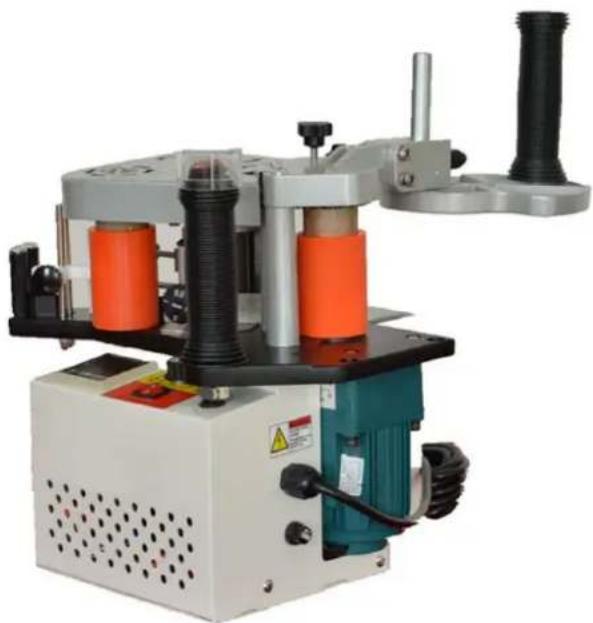

1. Kun koneeseen kytketään virta, punainen valo syttyy ja liimansulatussäiliö alkaa lämmittää sisällä olevaa kuumasulateliimaa.

2. Aseta kuumennuslämpötila välille 120-150°C sulateliiman sulamispisteen mukaan. Kun liima saavuttaa sulamispisteen, liimansulatussäiliö siirtyy automaattisesti lämmönsäästötilaan ja liikkuva moottori alkaa käydä, mikä osoittaa, että kone on valmis kiinnittämään teipin. Lämmityselementtiä ohjataan termostaatilla. Vaikka liikkuva moottori pysähtyy, liimansulatussäiliö jatkaa lämmitystä tai asetetun lämpötilan ylläpitämistä.

3. Jos sinun on pysäytettävä kone, paina kahvan päällä olevaa HÄTÄ-SEIS-painiketta pysäyttääksesi liikkuvan moottorin lämmityselementin pysyessä päällä. Vaihtoehtoisesti paina pääkytkintä sammuttaaksesi koko koneen.

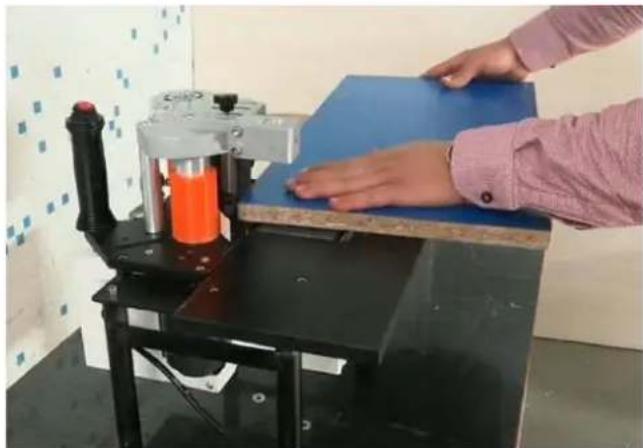

4. Kun nauhoitat pieniä puukappaleita, kiinnitä kone työpöytään mukana tulevalla kiinnityspeitolla. Työnnä puukappaletta koneen käyntinopeudella. (Kuten kuvassa näkyy.)

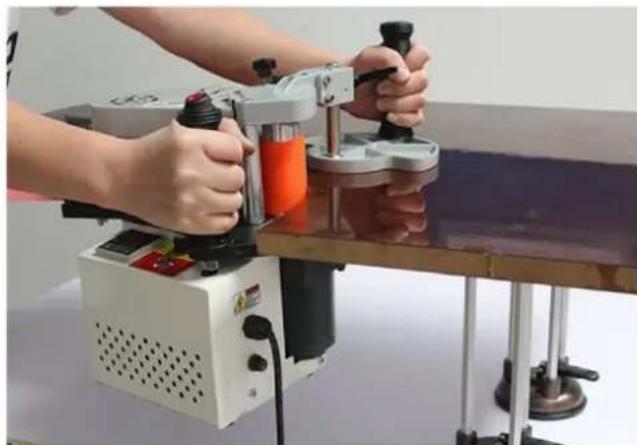

1. Kun nauhoitat suuria puukappaleita, kiinnitä puukappale työpöytään mukana tulevalla vaimentimella. Pidä konetta käsin kiinnittääksesi nauhan. (Kuten kuvassa näkyy.)

- Varmista ennen käyttöä, että puukappaleen reuna on tasainen, puhdas ja vapaa liasta tai pölystä. Tarkista, että teippi on sileä ja joustava.

- Ennen kuin käytät konetta nauhan kiinnittämiseen uudella teipillä, säädä liiman paksuus kääntämällä nuppia teipin paksuuden mukaan liikkuvan moottorin käynnistytyä.

- Säädä High Limiter nauhan leveyden mukaan ja varmista tasainen levitys ilman, että nauha siirtyy ylös tai alas.

Huolto

• Pidä koneen runko puhtaana. Käytä bensiiniä tai erityistä kuumasulateliiman puhdistusainetta huovan, paina teippipyörän, nauhan lähetyspyörän ja High Limiter -puhdistukseen.
• Puhdista sulateliimajäämät liimansulatussäiliöstä 50 työtunnin välein ennen uuden liiman lisäämistä. Puhdistus: käynnistä kone, lämmitä liimansulatussäiliö ja sammuta moottori. Kun liima on pehmennyt, poista jäljellä oleva liima säiliöstä puulusikalla. (Varmista, että käytät lämmönkestäviä käsineitä palovammojen välttämiseksi.)

Ongelmien ratkaisminen

Jos koneessa ilmenee ongelmia, ne tulee ratkaista seuraavasti:

1. Jos merkkivalo ei syty koneen käynnistämisen jälkeen:

• Tarkista virtalähde ja varmista, että virtajohto on kytketty kunnolla.
• Tarkista, tarvitseeko sulake vaihtaa.

1. Jos teipillä oleva liima on liian ohutta, riittämätöntä tai epätasaista:

2. Jos teippi on liian kovaa tai taipumaton, se ei välttämättä paina liimauspyörää tiukasti.

3. Säädä nauhan painetta puristusnauhapyörällä.
   • Varmista, että liiman sulatussäiliössä oleva liima on täysin sulanut ja vähintään 1/3 täynnä.
   • Tarkista, ettei liiman sulatussäiliön ja liimauspyörän pinnan väliin ole kertynyt liimaa.
   • Varmista, että sulateliima ja teippi täyttävät vaatimukset ja vaihda ne tarvittaessa.

4. Jos kone ei voi lämmetä tai lämpötila näkyy väärin:

• Sammuta kone ja avaa se.
• Tarkista, tarvitseeko lämmitysputki, lämpötilansäätömittarit tai anturi vaihtaa.

1. Jos moottori ei käy:

• Tarkista, onko kuumasulateliiman lämpötila saavuttanut esiasetetun tason.
• Varmista, että lämpötilanäyttö toimii oikein.
• Tarkista, toimiiko moottorin käynnistyspainike kunnolla vai onko se löysällä.
- Pyydä valtuutettua insinööriä tarkastamaan, tarvitseeko moottori tai muut sähköosat korjausta tai vaihtoa.

Käytettyjen laitteiden hävittäminen

Älä hävitä laitetta yleisen kunnallisen jätehuollon kautta. Luovuta se sähkölaitteiden kierrätykseen erikoistuneeseen keräyspisteeseen. Tarkista tuotteessa, käyttöohjeessa ja pakkauksessa oleva symboli. Laitteen valmistamiseen käytetyt muovit voidaan kierrättää merkintöjen mukaisesti. Kierrättämällä jätteet asianmukaisesti annat merkittävän panoksen ympäristönsuojeluun.

Ota yhteyttä paikallisiin viranomaisiin saadaksesi tietoa paikallisista kierrätyslaitoksista.

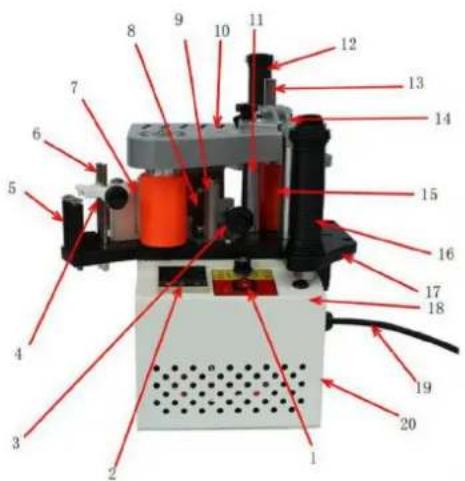

Osat

1- Pääkytkin
2- Lämpötilan säädin ja näyttö
3- Liiman säätö
4- High Limiter -nuppi
5- Nauhan vastaanottoopas
6- High Limiter Guide
7- Paina nauhapyörää
8- Paina nauhapalkkia
9- Paina Tape Wheel Base
10- Päänsuojus
11- Pysyvä baari
12- Tukeva kahva
13- Kiinnitystanko
14- Jäykistyslauta
15- Moottoripyörä
16- Kahva (kytkimellä)
17- Peruslautakunta
18- Liikkuva Moottori
19- Voimalinja
20- Sulake

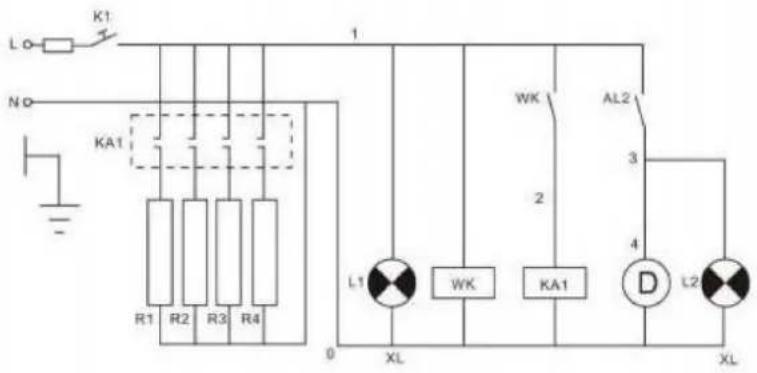

SN	Koodi	Nimi	Erittely	Määrä
1	K1	Päälle/Pois	AC220V/110V 10A	1
2	R1	Lämmitysputki	AC220V/110V 150W	1
	R2	Lämmitysputki	AC220V/110V 150W	2
	R3	Lämmitysputki	AC220V/110V 150W	1
3	WK	Lämpötilan säätömittari	AC220V/110V	1
4	Ka1	Rele	AC220V/110V	1
5	A12	Moottorin kytkin	AC220V/110V 10A	1
6	D	Moottori	AC220V/110V 50/60Hz	1
7	L1	Virran merkkivalo	AC220V/110V, punainen	1
8 L2		Moottorin toiminnan merkkivalo	AC220V/110V, vihreä 1
