BRUKSANVISNING EDGE-L1AG MSW

Denna användarmanual har översatts med maskinöversättning. Vi har ansträngt oss för att säkerställa att översättningen är korrekt, men observera att automatiska översättningar inte är perfekta och inte är avsedda att ersätta mänskliga översättare. Den officiella versionen av användarmanualen är på engelska. Eventuella skillnader mellan den översatta versionen och den engelska originalversionen är inte juridiskt bindande. Om du har några frågor om översättningens riktighet, se den engelska versionen, som är den officiella referensen.

Tekniska data

Parameterbeskrivning Parametervärde
Produktnamn	Bärbar kantlistmaskin
Modell	MSW-EDGE-L1AG
Ingångsspänning [V] / Frekvens [Hz]	230~ / 50
Effekt [W]	1000
Mätt [bredd x längd x höjd; cm]	40 x 35,5 x 45
Vikt [kg]	13,7

Ändamål

Den bärbara kantbandningsmaskinen används för att applicera smältlim jämnt på bandtejpen, och denna produkt är lätt att använda på både raka och böjda kanter av trämöbelskivor. Det fungerar effektivt med en mängd olika böjbara tejper, inklusive ABS, melamin, faner och PVC.

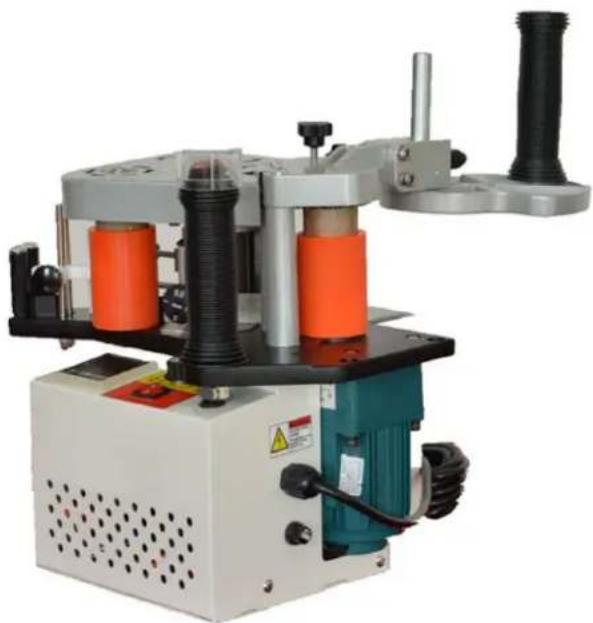

Produktöversikt

1. När maskinen är påslagen tänds den röda lampan och limsmältningstanken börjar värma smältlimet inuti.

2. Ställ in uppvärmningstemperaturen mellan 120-150°C baserat på smältlimmets smältpunkt. När limmet när sin smältpunkt växlar limsmältningstanken automatiskt till värmekonserveringsläge och den rörliga motorn börjar gå, vilket indikerar att maskinen är redo att applicera tejpen. Värmeelementet styrs av en termostat. Även när den rörliga motorn stannar fortsätter limsmältningstanken att värma eller bibehålla den inställda temperaturen.

3. Om du behöver stoppa maskinen, tryck på NÖDSTOPP-knappen ovanpå handtaget för att stoppa den rörliga motorn, medan värmeelementet förblir på. Alternativt, tryck på huvudströmbrytaren för att stänga av hela maskinen.

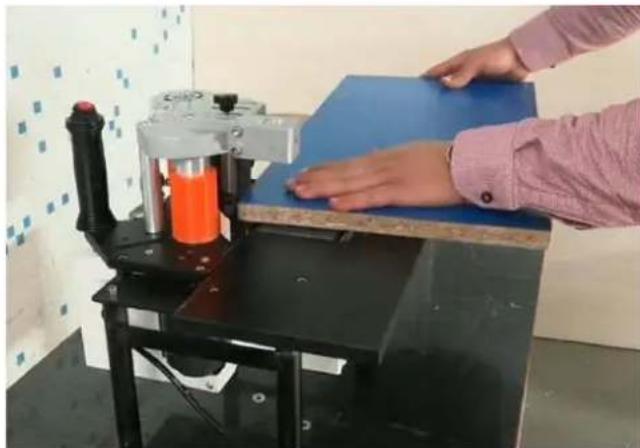

4. När du bandar små träbitar, fäst maskinen vid arbetsbordet med den medföljande fixeringsfilten. Tryck på träbiten med maskinens hastighet. (Som visas på bilden.)

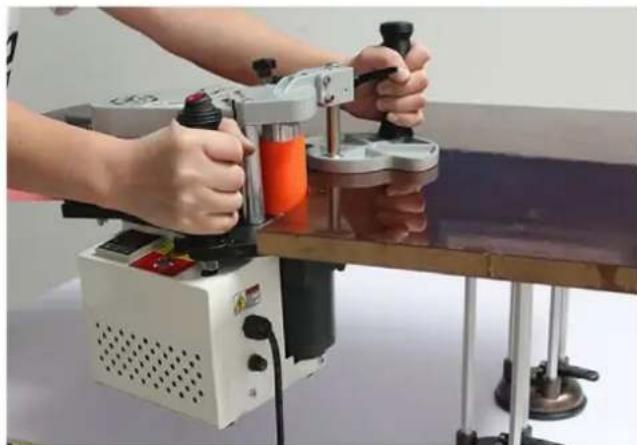

1. När du bandar stora trästycken, fäst trästycket på arbetsbordet med hjälp av den medföljande absorbenten. Håll maskinen för hand för att applicera bandet. (Som visas på bilden.)

- Före användning, se till att trästyckets kant är jämn, ren och fri från smuts eller damm. Kontrollera att tejpen är slät och flexibel.

- Innan du använder maskinen för att banda med en ny tejp, justera limtjockleken genom att vrida vredet efter tejpens tjocklek efter att den rörliga motorn startar.

- Justera High Limiter för att matcha tejpens bredd, vilket säkerställer smidig applicering

utan att tejpen flyttas upp eller ner.

Underhåll

• Håll maskinkroppen ren. Använd bensin eller ett specialiserat rengöringsmedel för smältlim för att rengöra filten, trycktejphjulet, bandsändande hjulet och High Limiter.
• Rensa bort kvarvarande smältlim från limsmältningstanken var 50:e arbetstimme innan du tillsätter nytt lim. För att rengöra: slå på maskinen, värm upp limsmältningstanken och stäng av motorn. När limmet har mjuknat, använd en träslev för att ta bort resterande lim från tanken. (Se till att du bär värmebeständiga handskar för att undvika brännskador.)

Felsökning

Om några problem uppstår med maskinen bör de åtgärdas enligt följande:

1. Om indikeringslampan inte lyser efter att maskinen har slagits på:

2. Kontrollera strömförsörjningen och se till att strömkabeln är ordentligt ansluten.

3. Kontrollera om säkringen behöver bytas.

4. Om limmet på tejpen är för tunt, otillräckligt eller ojämnt:

5. Om bandtejpen är för hård eller oböjbar, kanske den inte trycker tätt mot limningshjulet.

6. Justera trycket på tejpen med hjälp av Press Tape Wheel.
7. Se till att limmet i limsmältningstanken är helt smält och minst 1/3 full.
8. Kontrollera om det har ansamlats lim mellan limsmältningstanken och limskivans yta.

9. Kontrollera att smältlim och bandingtejp uppfyller specifikationerna och byt ut dem vid behov.

10. Om maskinen inte kan värmas upp eller temperaturen visas felaktigt:

11. Stäng av maskinen och öppna den.

12. Inspektera om värmeröret, temperaturkontrollmätarna eller sonden behöver bytas ut.

13. Om motorn inte går:

14. Kontrollera om smältlimtemperaturen har nätt den förinställda nivån.

15. Se till att temperaturdisplayen fungerar korrekt.
16. Kontrollera om motorns startknapp fungerar korrekt eller om den är lös.
17. Låt en licensierad ingenjör inspektera om motorn eller andra elektriska delar behöver repareras eller bytas ut.

Kassering av använda enheter

Släng inte apparaten i kommunala avfallssystem. Lämna den till en återvinnings- och insamlingsplats för elektriska och elektroniska apparater. Kontrollera symbolen på produkten, bruksanvisningen och förpackningen. Plasterna som använts för att konstruera apparaten kan återvinnas i överensstämmelse med deras märkning. Genom att välja att återvinna gör du en viktig insats för att skydda vår miljö.

Kontakta lokala myndigheter för information om din lokala återvinningsanläggning.

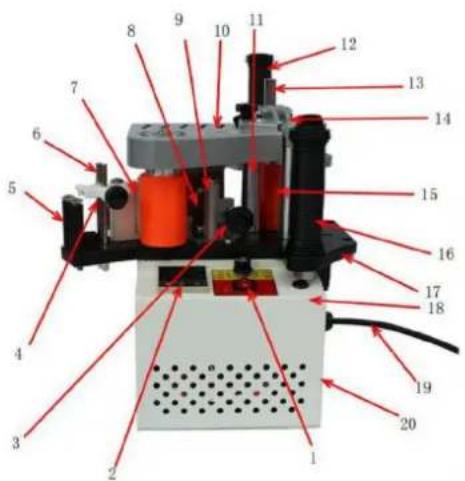

Delar

1- Huvudströmbrytare
2- Temperaturregulator & Displayer
3- Limjustering
4- Högbegränsande ratt
5- Bandmottagningsguide
6- High Limiter Guide
7- Tryck på Tape Wheel
8- Tryck på Tape Bar
9- Tryck på Tape Wheel Base
10- Huvudskydd
11- Stående Bar
12- Stativhandtag
13- Stagstång
14- Stativbräda
15- Motorhjul
16- Handtag (med strömbrytare)
17- Grundstyrelsen
18- Motor i rörelse
19- Kraftledning
20- Säkring

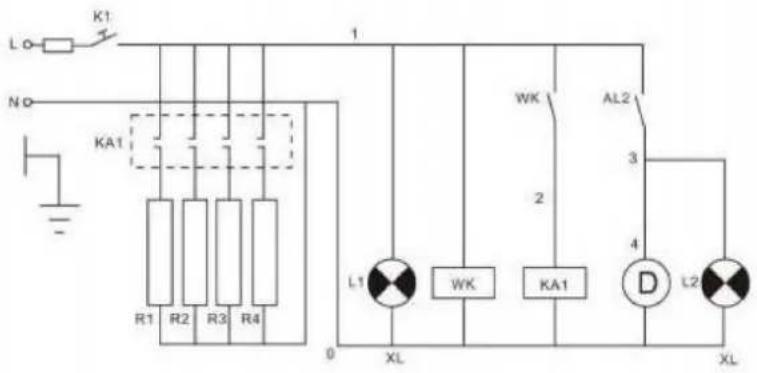

K1 L0 NO KA1 R1 R2 R3 R4 1 WK AL2 2 3 4 L1 WL WK KA1 D L2 XL 0 XL

SN	Koda	Benämning	Specifikation	Antal
1	K1	På/Av	AC220V/110V 10A	1
2	R1	Värmerör	AC220V/110V 150W	1
	R2	Värmerör	AC220V/110V 150W	2
	R3	Värmerör	AC220V/110V 150W	1
3	WK	Temperaturkontrollmätare	AC220V/110V	1
4	Ka1	Relä	AC220V/110V	1
5	A12	Motorströmbrytare	AC220V/110V 10A	1
6	D	Motor	AC220V/110V 50/60Hz	1
7	L1	Strömindikatorlampa	AC220V/110V, röd	1
8	L2	Indikatorlampa för motordrift	AC220V/110V, grön	1
