ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SBBD-1250EC MSW

Αυτό το εγχειρίδιο χρήστη έχει μεταφραστεί με τη χρήση αυτόματης μετάφρασης. Έχουμε καταβάλει κάθε δυνατή προσπάθεια για να διασφαλίσουμε ότι η μετάφραση είναι ακριβής, αλλά σημειώστε ότι οι αυτοματοποιημένες μεταφράσεις δεν είναι τέλειες και δεν προορίζονται να αντικαταστήσουν τους ανθρώπινους μεταφραστές. Η επίσημη έκδοση του Εγχειριδίου χρήσης είναι στα Αγγλικά. Τυχόν διαφορές μεταξύ της μεταφρασμένης έκδοσης και της αρχικής αγγλικής έκδοσης δεν είναι νομικά δεσμευτικές. Εάν έχετε ερωτήσεις σχετικά με την ακρίβεια της μετάφρασης, ανατρέξτε στην αγγλική έκδοση, η οποία είναι η επίσημη αναφορά. Περισσότερες γλωσσικές εκδόσεις είναι διαθέσιμες κατόπιν αιτήματος μέσω του [e-mail] .

Τεχνικά στοιχεία

Περιγραφή παραμέτρων	Τιμή παραμέτρου
Όνομα προϊόντος	Πριόνι κύλισης με άξονα PTO
Μοντέλο	MSW-SBBD-1250EC
Ονομαστική τάση [V~] / συχνότητα [Hz]	230 / 50
Ονομαστική ισχύς [W]	70 W (S1), 90 W (S2 30 λεπτά), 125 W (S2 5 λεπτά.)
Ταχύτητα χωρίς φορτίο [rpm]	550-1600
Μέγιστο ύψος κοπής [mm]	50
Διαστάσεις [πλάτος x βάθος x ύψος; mm]	630 x 340 x 370
Βάρος [kg]	10,6

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε και κατανοήστε όλες τις οδηγίες. Η μη τήρηση όλων των οδηγιών που αναφέρονται παρακάτω μπορεί να οδηγήσει σε ηλεκτροπληξία, πυρκαγιά και/ή σοβαρό προσωπικό τραυματισμό.

ΔΙΑΒΑΣΤΕ ΟΛΕΣ ΤΙΣ ΟΔΗΓΙΕΣ

ΓΝΩΡΙΖΕΤΕ ΤΟ Ηλεκτρικό ΕΡΓΑΛΕΙΟ ΣΑΣ

Διαβάστε προσεκτικά το εγχειρίδιο χειριστή. Μάθετε τις εφαρμογές και τους περιορισμούς καθώς και τους συγκεκριμένους πιθανούς κινδύνους που σχετίζονται με αυτό το εργαλείο.

ΠΡΟΣΤΑΤΕΥΤΕ ΑΠΟ ΗΛΕΚΤΡΟΠΛΗΞΙΑ ΠΡΟΛΑΜΒΑΝΟΝΤΑΣ ΤΗΝ ΕΠΑΦΗ ΤΟΥ ΣΩΜΑΤΟΣ ΜΕ ΓΕΙΩΜΕΝΕΣ ΕΠΙΦΑΝΕΙΕΣ

Για παράδειγμα: σωλήνες, καλοριφέρ, ψυγεία.

ΔΙΑΤΗΡΕΙΤΕ ΤΟΥΣ ΦΥΛΑΚΕΣ ΣΤΗ ΘΕΣΗ και σε κατάσταση λειτουργίας.

ΑΦΑΙΡΕΣΤΕ ΤΑ ΚΛΕΙΔΙΑ ΡΥΘΜΙΣΗΣ ΚΑΙ ΤΑ ΚΛΕΙΔΙΑ

Δημιουργήστε τη συνήθεια να ελέγχετε για να δείτε ότι τα κλειδιά και τα κλειδιά ρύθμισης έχουν αφαιρεθεί από το εργαλείο πριν το ενεργοποιήσετε.

ΔΙΑΤΗΡΕΙΤΕ ΤΟ ΧΩΡΟ ΕΡΓΑΣΙΑΣ ΚΑΘΑΡΟ

Οι ακατάστατοι χώροι εργασίας και οι πάγκοι εργασίας προκαλούν ατυχήματα. ΜΗΝ αφήνετε εργαλεία ή κομμάτια ξύλου πάνω στο εργαλείο ενώ είναι σε λειτουργία.

ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΣΕ ΕΠΙΚΙΝΔΥΝΟ ΠΕΡΙΒΑΛΛΟΝ

ΜΗΝ χρησιμοποιείτε ηλεκτρικά εργαλεία σε υγρούς ή υγρούς χώρους και ΜΗΝ τα εκθέτετε στη βροχή. Διατηρήστε τον χώρο εργασίας καλά φωτισμένο.

ΚΡΑΤΗΣΤΕ ΜΑΚΡΙΑ ΤΑ ΠΑΙΔΙΑ ΚΑΙ ΤΟΥΣ ΕΠΙΣΚΕΠΤΕΣ

Όλοι οι επισκέπτες πρέπει να φορούν προστατευτικά γυαλιά και να τηρούνται σε ασφαλή απόσταση από τον χώρο εργασίας. Μην αφήνετε τους επισκέπτες να έρχονται σε επαφή με εργαλεία ή καλώδια επέκτασης κατά τη λειτουργία.

ΚΑΝΤΕ ΕΡΓΑΣΤΗΡΙΑ ΠΡΟΣΤΑΤΕΥΤΙΚΑ

Αφαιρώντας τα κλειδιά του διακόπτη, αποσυνδέοντας τις ηλεκτρικές υποδοχές των εργαλείων και χρησιμοποιώντας λουκέτα.

ΜΗΝ ΖΟΡΙΣΕΤΕ ΤΟ ΕΡΓΑΛΕΙΟ

Θα κάνει τη δουλειά καλύτερα και ασφαλέστερα με τον ρυθμό για τον οποίο σχεδιάστηκε.

ΧΡΗΣΙΜΟΠΟΙΗΣΤΕ ΤΟ ΣΩΣΤΟ ΕΡΓΑΛΕΙΟ

ΜΗΝ πιέζετε το εργαλείο ή το εξάρτημα να κάνει μια εργασία για την οποία δεν έχει σχεδιαστεί.

ΧΡΗΣΙΜΟΠΟΙΗΣΤΕ ΤΟ ΚΑΤΑΛΛΗΛΟ ΚΟΡΔΙΝΟ ΠΡΟΕΚΤΑΣΗΣ

Βεβαιωθείτε ότι το καλώδιο προέκτασής σας είναι σε καλή κατάσταση.

Χρησιμοποιήστε μόνο ένα καλώδιο αρκετά βαρύ για να μεταφέρετε το ρεύμα που θα τραβήξει το προϊόν σας

ΔΙΑΤΗΡΕΙΤΕ ΤΙΣ ΛΑΜΠΕΣ ΚΑΘΑΡΕΣ, ΚΟΝΤΕΡΕΣ

Οι κοφτερές λεπίδες ελαχιστοποιούν το στάσιμο και το κλώτσημα.

ΦΟΡΕΣΤΕ ΚΑΤΑΛΛΗΛΑ

ΜΗΝ φοράτε φαρδιά ρούχα, γραβάτες ή κοσμήματα που μπορεί να πιαστούν και να σας τραβήξουν σε κινούμενα μέρη. Συνιστώνται λαστιχένια γάντια και αντιολισθητικά υποδήματα όταν εργάζεστε σε εξωτερικούς χώρους. Φορέστε επίσης προστατευτικό κάλυμμα μαλλιών για να περιέχει μακριά μαλλιά.

ΝΑ ΦΟΡΑΤΕ ΠΑΝΤΑ ΓΥΑΛΙΑ ΑΣΦΑΛΕΙΑΣ ΜΕ ΠΛΑΪΡΕΣ Ασπίδες

Τα καθημερινά γυαλιά οράσεως έχουν μόνο φακούς ανθεκτικούς στην κρούση, ΔΕΝ είναι γυαλιά ασφαλείας.

ΑΣΦΑΛΗΣ ΕΡΓΑΣΙΑ

Χρησιμοποιήστε σφιγκτήρες ή μέγγενη για να κρατήσετε την εργασία όταν είναι πρακτικό, είναι πιο ασφαλές από το να χρησιμοποιείτε το χέρι σας και ελευθερώνει και τα δύο χέρια για να χειριστείτε το εργαλείο.

МНН ПАРАВАЛЕТЕ

Διατηρήστε τη σωστή βάση και την ισορροπία ανά πάσα στιγμή.

ΣΥΝΤΗΡΗΣΤΕ ΤΑ ΕΡΓΑΛΕΙΑ ΜΕ ΠΡΟΣΟΧΗ

Διατηρείτε πάντα τα εργαλεία καθαρά και σε καλή κατάσταση λειτουργίας. Διατηρήστε όλες τις λεπίδες και τις μύτες εργαλείων αιχμηρά, ντύστε τους τροχούς λείανσης και αλλάξτε άλλα λειαντικά εξαρτήματα όταν τα φοράτε.

ΑΠΟΣΥΝΔΕΣΗ ΕΡΓΑΛΕΙΩΝ

Όταν δεν χρησιμοποιείται, πριν από το σέρβις ή όταν αλλάζετε εξαρτήματα, λεπίδες, μύτες, κόφτες κ.λπ., όλα τα εργαλεία πρέπει να αποσυνδέονται από την παροχή ρεύματος.

ΑΠΟΦΥΓΕΤΕ ΤΥΧΑΙΑ ΕΚΚΙΝΗΣΗ

Ελέγχετε πάντα ότι ο διακόπτης είναι απενεργοποιημένος πριν συνδέσετε οποιοδήποτε ηλεκτρικό εργαλείο σε μια πηγή ρεύματος.

ΧΡΗΣΙΜΟΠΟΙΗΣΤΕ ΣΥΝΙΣΤΩΜΕΝΑ ΑΞΕΣΟΥΑΡ

Η χρήση λανθασμένων ή ακατάλληλων εξαρτημάτων μπορεί να οδηγήσει σε τραυματισμό του χειριστή ή ζημιά στο εργαλείο.

ΜΗΝ ΣΤΑΘΕΤΕ ΠΟΤΕ ΠΑΝΩ ΣΕ ΕΡΓΑΛΕΙΟ

Μπορεί να προκληθεί σοβαρός τραυματισμός εάν το εργαλείο ανατραπεί.

ΕΛΕΓΕΤΕ ΤΑ ΧΑΛΑΜΜΕΝΑ ΜΕΡΗ

Πριν από την περαιτέρω χρήση του εργαλείου, ένας προφυλακτήρας ή άλλο εξάρτημα που έχει υποστεί ζημιά θα πρέπει να ελεγχθεί προσεκτικά για να διαπιστωθεί ότι θα λειτουργήσει σωστά και θα εκτελέσει τη λειτουργία που προορίζεται. Ελέγξτε για ευθυγράμμιση κινητών μερών, δέσιμο κινούμενων μερών, θραύση εξαρτημάτων, τοποθέτηση και οποιεσδήποτε άλλες συνθήκες μπορεί να επηρεάσουν τη λειτουργία του. Ένας προφυλακτήρας ή άλλο εξάρτημα που έχει υποστεί ζημιά πρέπει να επισκευαστεί ή να αντικατασταθεί σωστά από εξουσιοδοτημένο κέντρο σέρβις για να αποφευχθεί ο κίνδυνος σωματικών βλαβών.

ΧΡΗΣΙΜΟΠΟΙΗΣΤΕ ΤΗ ΣΩΣΤΗ ΚΑΤΕΥΘΥΝΣΗ ΤΡΟΦΗΣ

Τροφοδοτήστε την εργασία σε λεπίδα, κόφτη ή άξονα λείανσης μόνο αντίθετα προς την κατεύθυνση ή την περιστροφή της λεπίδας, του κόφτη ή του άξονα λείανσης.

ΜΗΝ ΑΦΗΝΕΤΕ ΠΟΤΕ ΕΝΑ ΕΡΓΑΛΕΙΟ ΝΑ Λειτουργεί χωρίς επίβλεψη - ΚΛΕΙΣΤΕ ΤΟ ΡΕΥΜΑ!

Ποτέ μην αφήνετε το εργαλείο χωρίς επίβλεψη εντελώς ακινητοποιημένο.

ΠΡΟΣΤΑΤΕΨΤΕ ΤΟΥΣ ΠΝΕΥΜΟΝΕΣ ΣΑΣ

Φοράτε πάντα μάσκα προσώπου ή σκόνης για να αποφύγετε την επικίνδυνη εισπνοή σκόνη ή αερομεταφερόμενα σωματίδια, συμπεριλαμβανομένης της σκόνης ξύλου, της σκόνης πυριτίου και της σκόνης αμιάντου. Κατευθύνετε τα σωματίδια μακριά από το πρόσωπο και το σώμα. Να χρησιμοποιείτε πάντα το εργαλείο σε καλά αεριζόμενο χώρο και να φροντίζετε για την κατάλληλη απομάκρυνση της σκόνης. Χρησιμοποιήστε ένα σύστημα συλλογής σκόνης όπου είναι δυνατόν. Η έκθεση στη σκόνη μπορεί να προκαλέσει σοβαρό και μόνιμο αναπνευστικό ή άλλο τραυματισμό, συμπεριλαμβανομένης της πυριτίας (μια σοβαρή ασθένεια των πνευμόνων), του καρκίνου και του θανάτου.

Αποφύγετε την αναπνοή της σκόνης και αποφύγετε την παρατεταμένη επαφή με τη σκόνη. Αν αφήσετε τη σκόνη να εισχωρήσει στο στόμα ή τα μάτια σας ή να απλωθεί στο δέρμα σας, μπορεί να προωθήσει την απορρόφηση επιβλαβών υλικών. Χρησιμοποιείτε πάντα εγκεκριμένη αναπνευστική προστασία κατάλληλη για την έκθεση στη σκόνη και πλένετε τις εκτεθειμένες περιοχές με σαπούνι και νερό.

ΠΡΟΣΤΑΤΕΨΤΕ ΤΗΝ ΑΚΡΟΗ ΣΑΣ

Φοράτε προστασία ακοής κατά τη διάρκεια παρατεταμένης λειτουργίας.

ΜΗΝ ΚΑΤΑΣΦΑΛΙΣΕΤΕ ΤΟ ΚΑΛΩΔΙΟ ΡΕΥΜΑΤΟΣ

Ποτέ μην μεταφέρετε ένα εργαλείο από το καλώδιο και μην το τραβάτε για να το αποσυνδέσετε από την υποδοχή. Κρατήστε το καλώδιο μακριά από θερμότητα, λάδι και αιχμηρές άκρες.

ΧΡΗΣΙΜΟΠΟΙΗΣΤΕ ΕΞΩΤΕΡΙΚΑ ΚΑΛΩΔΙΑ ΕΠΕΚΤΑΣΗΣ

Όταν το εργαλείο χρησιμοποιείται σε εξωτερικό χώρο, χρησιμοποιήστε μόνο καλώδια επέκτασης με εγκεκριμένη σύνδεση γείωσης που προορίζονται για χρήση σε εξωτερικούς χώρους και έχουν τέτοια σήμανση.

ΜΗΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΠΟΤΕ ΣΕ ΕΚΡΗΚΤΙΚΗ ΑΤΜΟΣΦΑΙΡΑ

Ο κανονικός σπινθήρας του κινητήρα μπορεί να προκαλέσει ανάφλεξη αναθυμιάσεων, αερίων και εύφλεκτων υγρών.

ΕΠΙΘΕΩΡΕΤΕ ΤΑ ΚΑΛΩΔΙΑ ΕΡΓΑΛΕΙΩΝ ΠΕΡΙΟΔΙΚΑ

Εάν έχει υποστεί ζημιά, πρέπει να επισκευαστεί από εξειδικευμένο τεχνικό σέρβις σε εξουσιοδοτημένο σέρβις. Επισκευάστε ή αντικαταστήστε ένα κατεστραμμένο ή φθαρμένο καλώδιο αμέσως. Έχετε συνεχώς επίγνωση της θέσης του καλωδίου και κρατήστε το μακριά από τις περιστρεφόμενες λεπίδες και τα εξαρτήματα.

ΕΠΙΘΕΩΡΕΙΤΕ ΤΑ ΚΑΛΩΔΙΑ ΕΠΕΚΤΑΣΗ ΠΕΡΙΟΔΙΚΑ

Αντικαταστήστε εάν καταστραφεί.

ΔΙΑΤΗΡΕΙΤΕ ΤΟ ΕΡΓΑΛΕΙΟ ΣΤΕΓΝΟ, ΚΑΘΑΡΟ ΚΑΙ ΑΠΑΛΛΑΓΜΕΝΟ ΑΠΟ ΛΑΔΙ ΚΑΙ ΛΙΠΑΡΑ

Να χρησιμοποιείτε πάντα ένα καθαρό πανί όταν καθαρίζετε. Μην χρησιμοποιείτε ποτέ υγρά φρένων, βενζίνη, προϊόντα με βάση το πετρέλαιο ή οποιοδήποτε διαλύτη για να καθαρίσετε το εργαλείο.

ΜΕΙΝΕΤΕ ΣΕ ΑΓΡΗΓΗ ΚΑΙ ΑΣΚΗΣΤΕ ΕΛΕΓΧΟ

Προσέξτε τι κάνετε και χρησιμοποιήστε την κοινή λογική. ΜΗΝ χρησιμοποιείτε το εργαλείο όταν είστε κουρασμένοι. ΜΗ βιάζεσαι.

ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΤΟ ΕΡΓΑΛΕΙΟ ΑΝ Ο ΔΙΑΚΟΠΤΗΣ ΔΕΝ ΤΟ ΑΝΟΙΓΕΙ ΚΑΙ ΤΟ ΑΠΕΝΕΡΓΟΠΟΙΕΙ

Αντικαταστήστε τους ελαττωματικούς διακόπτες σε εξουσιοδοτημένο κέντρο σέρβις.

ΕΠΙΘΕΩΡΗΣΤΕ ΚΑΙ ΑΦΑΙΡΕΣΤΕ ΟΛΑ ΤΑ ΚΑΡΦΙΑ ΑΠΟ ΤΗ ΞΥΛΙΑ ΠΡΙΝ ΧΡΗΣΙΜΟΠΟΙΗΣΕΤΕ ΑΥΤΟ ΤΟ ΕΡΓΑΛΕΙΟ

Η τήρηση αυτού του κανόνα θα μειώσει τον κίνδυνο σοβαρού προσωπικού τραυματισμού.

ΜΗΝ ΞΕΚΙΝΗΣΕΤΕ ΠΟΤΕ ΕΝΑ ΕΡΓΑΛΕΙΟ ΟΤΑΝ ΟΠΟΙΟΔΗΠΟΤΕ ΠΕΡΙΣΤΡΕΦΟΜΕΝΟ ΕΞΑΡΤΗΜΑ ΕΙΝΑΙ ΣΕ ΕΠΑΦΗ ΜΕ ΤΟ ΤΕΜΑΧΙΟ ΕΡΓΑΣΙΑΣ

ΜΗΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΕΝΑ ΕΡΓΑΛΕΙΟ ΕΝΩ ΥΠΟ ΤΗΝ ΕΠΙΡΡΟΗ ΝΑΡΚΩΤΙΚΩΝ, ΑΛΚΟΟΛ'Η ΟΠΟΙΟΥΔΗΠΟΤΕ ΦΑΡΜΑΚΕΥΤΙΚΟΥ!

ΚΑΤΑ ΤΟ ΣΕΡΒΙΣ

Χρησιμοποιείτε μόνο πανομοιότυπα ανταλλακτικά. Η χρήση οποιωνδήποτε άλλων εξαρτημάτων μπορεί να δημιουργήσει κίνδυνο ή να προκαλέσει ζημιά στο προϊόν.

ΔΙΠΛΟΣ ΕΛΕΓΧΟΣ ΟΛΩΝ ΤΩΝ ΡΥΘΜΙΣΕΩΝ

Βεβαιωθείτε ότι το συγκρότημα του εργαλείου είναι σφιχτό και ότι δεν έρχεται σε επαφή με το τεμάχιο εργασίας πριν το συνδέσετε στο τροφοδοτικό.

ΜΗΝ αγγίζετε τη λεπίδα με τα δάχτυλά σας ή οποιοδήποτε άλλο μέρος του σώματος ενώ το πριόνι κύλισης είναι συνδεδεμένο και/ή ενεργοποιημένο (1).

ΜΗΝ αφήνετε το πριόνι κύλισης χωρίς επιτήρηση όταν είναι συνδεδεμένο ή ενεργοποιημένο (1).

ΜΗΝ αγγίζετε με τα δάχτυλά σας ή με οποιοδήποτε άλλο μέρος του σώματος τη γρέζια σκαλίσματος ή το καλώδιο του εύκαμπτου άξονα όταν ο άξονας flexi είναι τοποθετημένος στο πριόνι.

ΜΗΝ αλλάζετε τη λεπίδα του πριονιού ενώ είναι συνδεδεμένο ή ενεργοποιημένο (1). Αποσυνδέετε πάντα το πριόνι κύλισης πριν αλλάξετε τη λεπίδα.

ΜΗΝ αλλάζετε το γρέζι σκάλισμα ενώ το πριόνι κύλισης είναι συνδεδεμένο ή ενεργοποιημένο (Ι). Πάντα να αποσυνδέετε το πριόνι κύλισης πριν αλλάξετε γρέζια.

ΑΠΟΘΗΚΕΥΣΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ

Ανατρέξτε σε αυτά συχνά και χρησιμοποιήστε τα για να καθοδηγήσετε άλλους που ενδέχεται να χρησιμοποιήσουν αυτό το εργαλείο. Εάν δανείζετε σε κάποιον αυτό το εργαλείο, δανείστε και αυτές τις οδηγίες.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κάποια σκόνη που δημιουργείται από μηχανική λείανση, πριόνισμα, λείανση, διάτρηση και άλλες κατασκευαστικές δραστηριότητες περιέχει χημικές ουσίες που είναι γνωστό ότι προκαλούν καρκίνο. γενετικές ανωμαλίες ή άλλη αναπαραγωγική βλάβη. Μερικά παραδείγματα αυτών των χημικών είναι:

• μόλυβδος από βαφές με βάση το μόλυβδο,
- κρυσταλλικό πυρίτιο από τούβλα και τσιμέντο και άλλα προϊόντα τοιχοποιίας και
• αρσενικό και χρώμιο από χημικά επεξεργασμένη ξυλεία.

Ο κίνδυνος σας από αυτές τις εκθέσεις ποικίλλει, ανάλογα με το πόσο συχνά κάνετε αυτό το είδος εργασίας. Για να μειώσετε την έκθεσή σας σε αυτές τις χημικές ουσίες: εργαστείτε σε καλά αεριζόμενο χώρο με εγκεκριμένο εξοπλισμό ασφαλείας.

ΣΥΝΕΛΕΥΣΗ

Εγκατάσταση Pin Blades

* Βεβαιωθείτε ότι τα δόντια της λεπίδας είναι στραμμένα προς τα κάτω

1. Κατεβάστε τη λεπίδα προς τα κάτω μέσα από την οπή πρόσβασης στην ανακλινόμενη επιφάνεια του τραπεζιού.
2. Συνδέστε τον πείρο της λεπίδας στην εσοχή του πείρου στο κάτω στήριγμα της λεπίδας. Για σανίδες μήκους άνω των 405 mm, τοποθετήστε τη λεπίδα με τα δόντια στο πλάι χρησιμοποιώντας την πλάγια εσοχή. Αυτό θα μετατρέψει το πριόνι σε "Bandsaw"
3. Εφαρμόστε ελαφρά προς τα κάτω πίεση στην επάνω θήκη λεπίδας και αγκιστρώστε τη λεπίδα στην εσοχή του πείρου. Απελευθερώστε την πίεση.
4. Σφίξτε τη λεπίδα χρησιμοποιώντας το κουμπί τάνυσης της λεπίδας για να εξαλείψετε τυχόν χαλάρωση στη λεπίδα. Περιστρέψτε το κουμπί τάνυσης της λεπίδας μία πλήρη περιστροφή δεξιόστροφα μέχρι να αφαιρεθεί όλη η χαλάρωση.

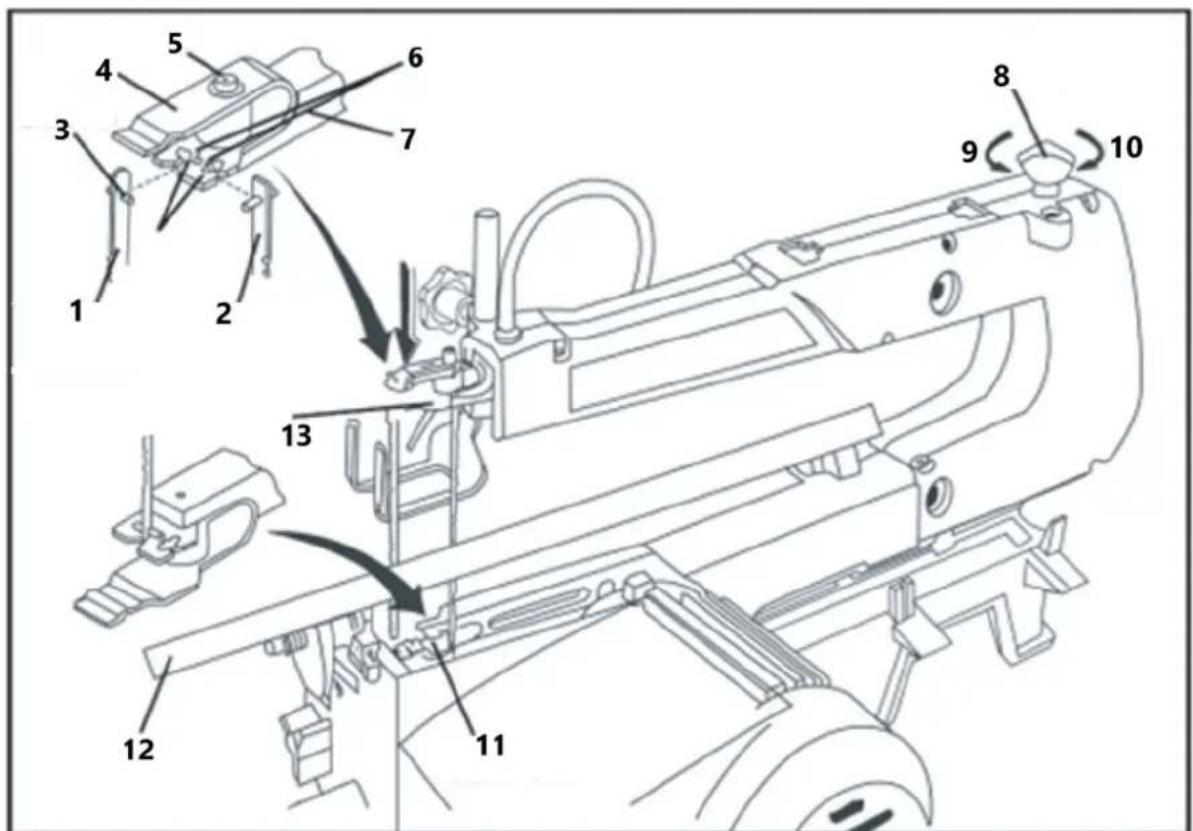

1. Τοποθετημένη λεπίδα για μπροστινή κοπή
2. Καρφίτσα λεπίδας
3. Καπάκι βίδα
4. Μπράτσο
5. Αμολάω
6. Κάτω εσωτερικό στήριγμα

7. Επάνω εσωτερικό στήριγμα λεπίδας

8. Λεπίδα τοποθετημένη για πλάγια κοπή

9. Προστατευτικό προσαρμογέα
10. Υποδοχές λεπίδας
11. Κουμπί τεντώματος λεπίδας
12. Σφίγγω
13. Τραπέζι με κλίση για ευκρίνεια εικόνας

Εγκατάσταση λεπίδων απλού άκρου (πλάγια κοπή)

* Βεβαιωθείτε ότι τα δόντια της λεπίδας είναι στραμμένα προς τα κάτω

1. Προσαρμόστε μία βίδα ρύθμισης σε κάθε προσαρμογέα μέχρι να καλύψει περίπου τη μισή οπή.
2. Χαλαρώστε την άλλη βίδα ρύθμισης σε κάθε προσαρμογέα και σύρετε τον έναν προσαρμογέα σε κάθε άκρο της λεπίδας. (Εικόνα Α παρακάτω).
3. Τοποθετήστε τους προσαρμογείς στο καλούπι στον βραχίονα του πριονιού κύλισης και ρυθμίστε το μήκος της λεπίδας χρησιμοποιώντας το μετρητή μήκους λεπίδας. (Εικόνα Β παρακάτω).
4. Στερεώστε τη δεύτερη βίδα ρύθμισης σε κάθε προσαρμογέα και ασφαλίστε τη λεπίδα στη θέση της.
5. Περιστρέψτε το κουμπί τάνυσης της λεπίδας αριστερόστροφα για να απελευθερώσετε την τάση.
6. Κατεβάστε τον κάτω προσαρμογέα μέσα από την οπή πρόσβασης στο πάνω μέρος του τραπεζιού. Συνδέστε τον κάτω προσαρμογέα στο εξωτερικό τμήμα της κάτω θήκης λεπίδας.
7. Σύρετε τον επάνω προσαρμογέα στην εσοχή πείρου μεταξύ του προφυλακτήρα του προσαρμογέα και του εξωτερικού τμήματος της επάνω θήκης λεπίδας.
8. Σφίξτε τον διακόπτη τάνυσης της λεπίδας μία πλήρη στροφή δεξιόστροφα και αφαιρέστε όλη τη χαλάρωση.

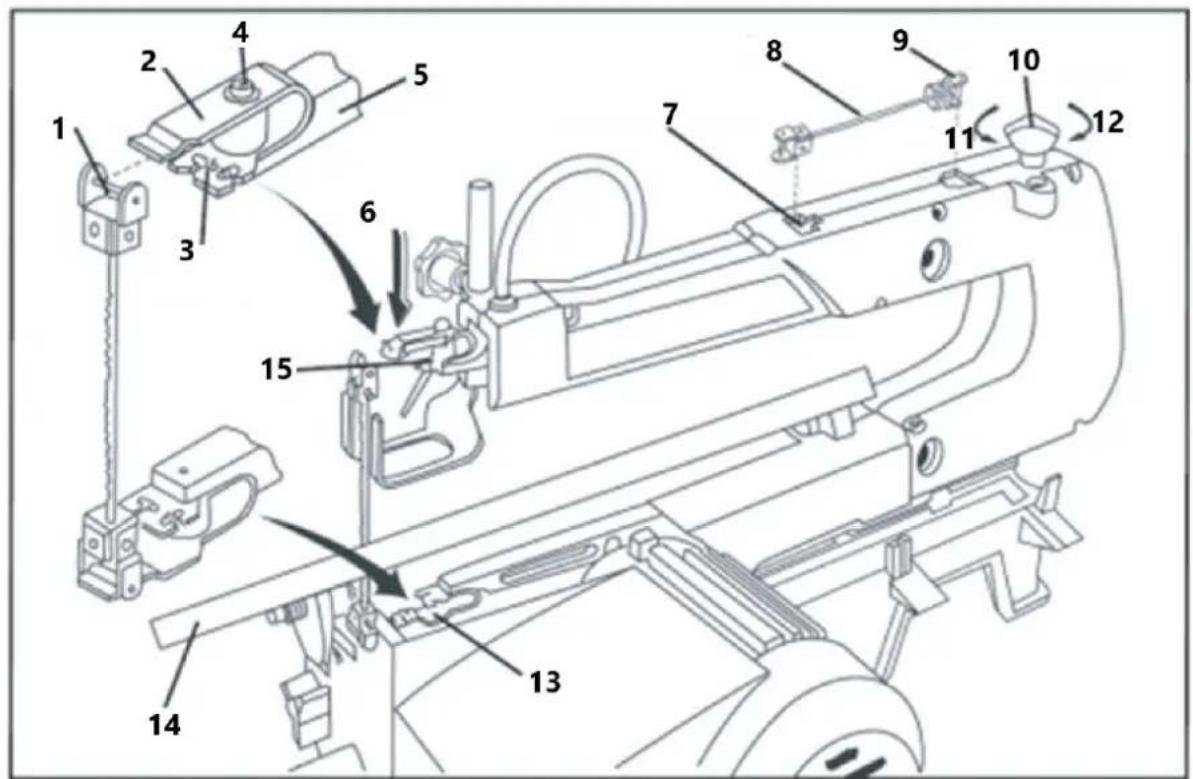

1. Καρφίτσα λεπίδας
2. Εσοχές καρφίτσας
3. Μπράτσο
4. Μετρητής μήκους λεπίδας
5. Αντάπτορας λεπίδας
6. Αμολάω
7. Κάτω εσωτερικό στήριγμα λεπίδας

8. Επάνω εσωτερικό στήριγμα λεπίδας

9. Προστατευτικό προσαρμογέα

10. Καπάκι βίδα
11. Μικρή πίεση εδώ
12. Λεπίδα
13. Κουμπί τεντώματος λεπίδας
14. Σφίγγω
15. Τραπέζι με κλίση για ευκρίνεια εικόνας

Εικόνα Β

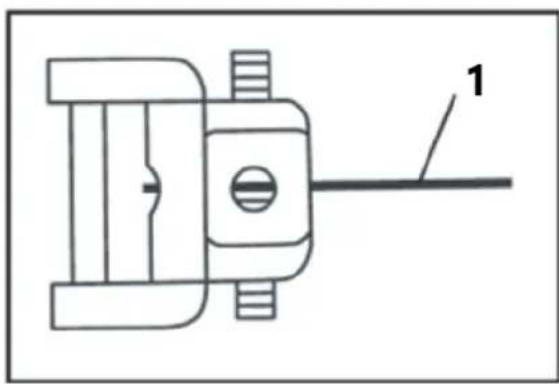

1 – Γαλλικό κλειδί
2 – Μετρητής μήκους λεπίδας

Κάνοντας μια εσωτερική περικοπή κύλισης

'Ενα από τα χαρακτηριστικά αυτού του πριονιού είναι ότι μπορεί να χρησιμοποιηθεί για την πραγματοποίηση περικοπών με κύλιση στην εσωτερική επιφάνεια μιας σανίδας χωρίς να σπάσει ή να κόψει την άκρη του τεμαχίου εργασίας.

1. Ανοίξτε μια τρύπα 6 mm στο κέντρο του τεμαχίου εργασίας σας.
2. Τοποθετήστε το τεμάχιο εργασίας στο πριόνι κύλισης και ευθυγραμμίστε τη νέα οπή με την οπή εύκολης πρόσβασης στην επιφάνεια του τραπεζιού.
3. Εισαγάγετε τη λεπίδα μέσα από τη νέα οπή στο τεμάχιο εργασίας σας.
4. Χαμηλώστε το πόδι μέχρι να ακουμπήσει ακριβώς πάνω από το αντικείμενο εργασίας σας και ξεκινήστε την εργασία.
5. Μόλις ολοκληρωθεί η εργασία, αφαιρέστε τις λεπίδες πριν μετακινήσετε το τεμάχιο εργασίας.

Κάνοντας γωνιακές τομές

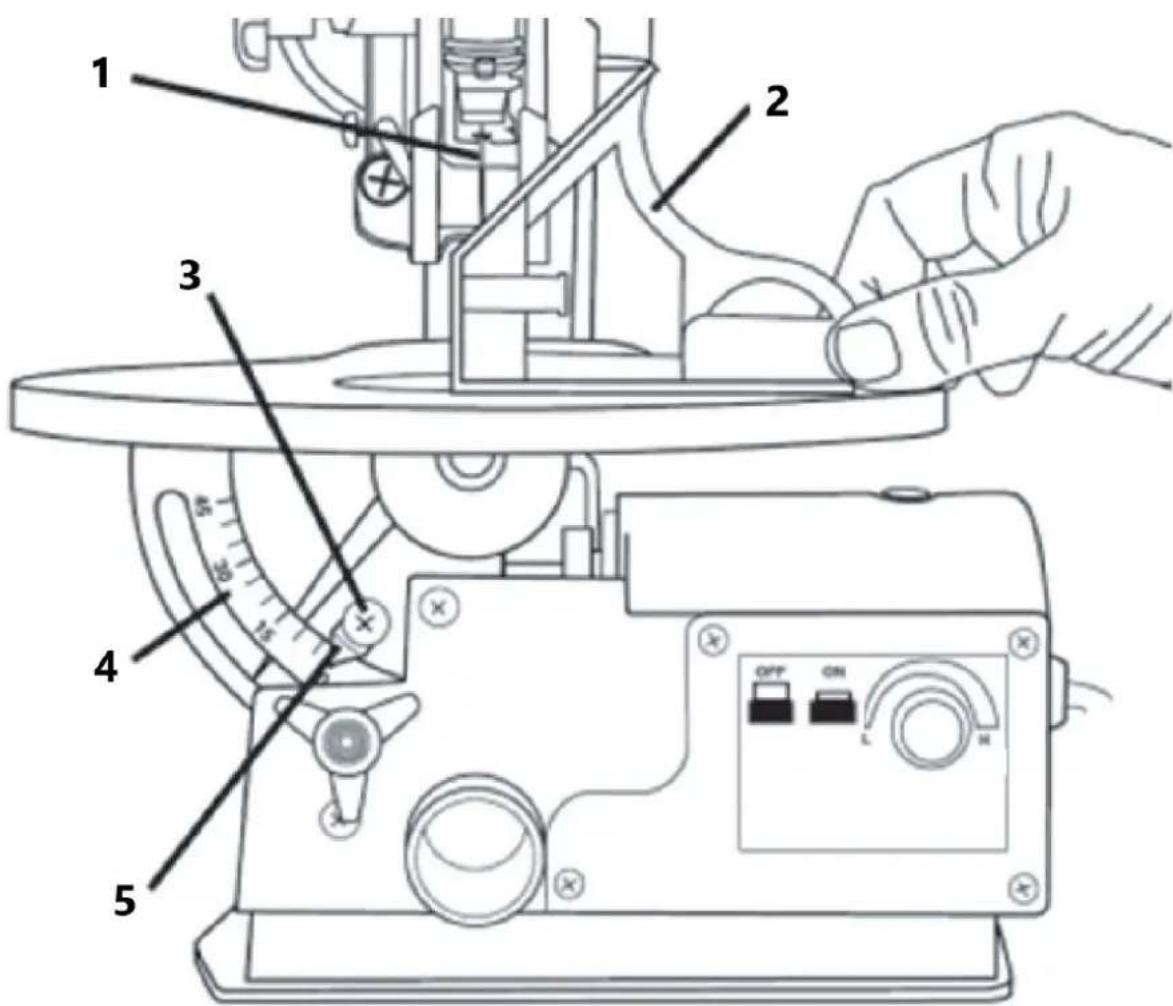

3 – Bíδα ρύθμισης δείκτη

4 - Κλίμακα βαθμών

5 - Δείκτης

1. Χαλαρώστε το κουμπί ασφάλισης έτσι ώστε το τραπέζι να μπορεί να γέρνει μεταξύ γωνιών 0-45°
2. Χρησιμοποιώντας την κλίμακα μοιρών, καθορίστε τη γωνία στην οποία θέλετε να ορίσετε τον πίνακα.
3. Σφίξτε το κουμπί ασφάλισης για να στερεώσετε το τραπέζι και την επιθυμητή γωνία.
4. Ρυθμίστε το πόδι πτώσης έτσι ώστε να είναι παράλληλο με την επιφάνεια του τραπεζιού.

Ενεργοποίηση του Scroll Saw

1 – ON/OFF και διακόπτης μεταβλητής ταχύτητας

1. Πατήστε το πράσινο κουμπί On (1) για να ενεργοποιήσετε το τριβείο. Πατήστε το κόκκινο κουμπί Off (0) για να το απενεργοποιήσετε.
2. Όταν χρησιμοποιείτε τη μεταβλητή ταχύτητα κλήσης, περιμένετε να ρυθμιστεί η ταχύτητα πριν τη χρησιμοποιήσετε.

Τοποθέτηση του Flexi-Shft & Carving Burrs

1. Απενεργοποιήστε το πριόνι κύλισης (0) και αποσυνδέστε το από την πρίζα.

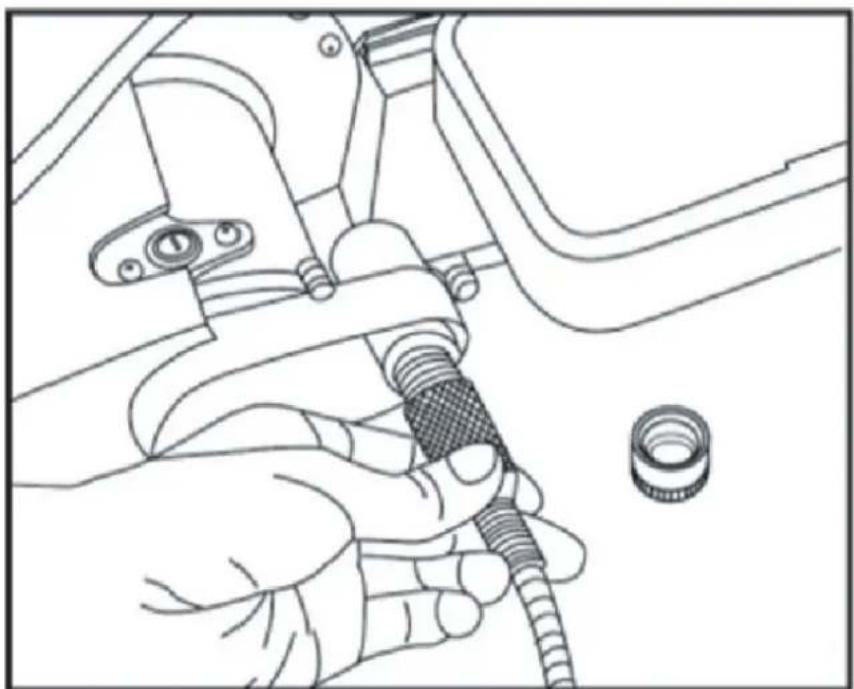

2. Αφαιρέστε το κάλυμμα σκόνης και βιδώστε τον εύκαμπτο άξονα (Εικόνα Ρ παραπάνω).

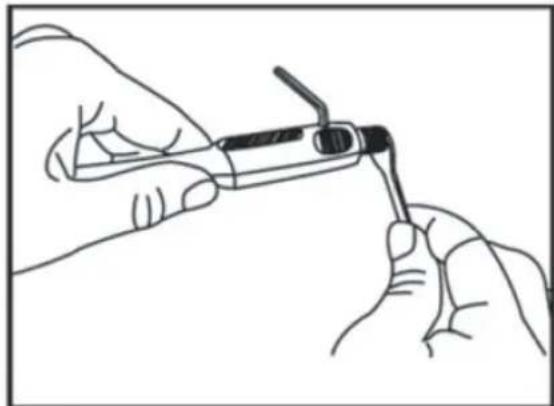

3. Εισαγάγετε το κλειδί Άλεν στην οπή της χειρολαβής για να σταματήσετε την περιστροφή του άξονα.
4. Χαλαρώστε το παξιμάδι κολέττας χρησιμοποιώντας το κλειδί που παρέχεται (Εικόνα Δ παρακάτω).
5. Εισαγάγετε το επιλεγμένο ραβδί σκαλίσματος στη χειρολαβή και σφίξτε το παξιμάδι κολέττας χρησιμοποιώντας το κλειδί (Εικόνα Ε παρακάτω).
6. Αφαιρέστε το κλειδί από τη χειρολαβή.

Χρησιμοποιώντας τον άξονα Flexi

1 2

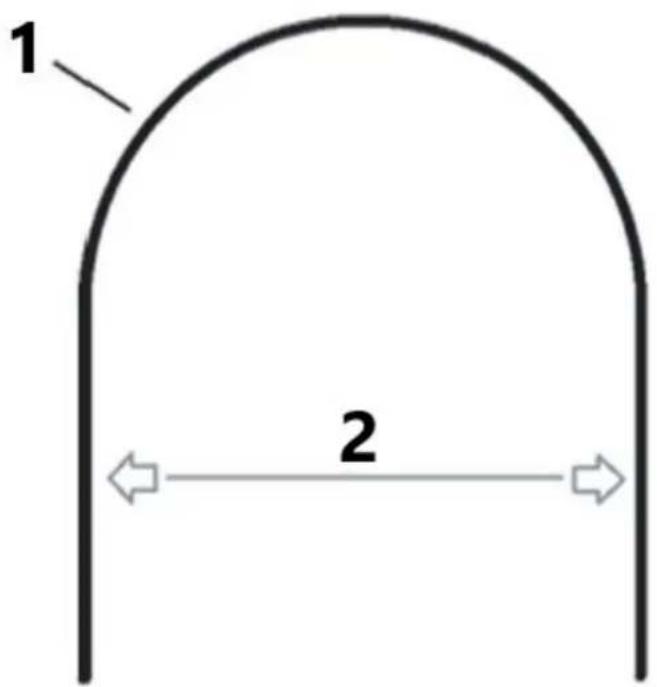

1 – Καλώδιο άξονα Flexi

2 - 7" / 178 mm

Ακολουθήστε αυτές τις οδηγίες όταν χειρίζεστε το εξάρτημα εύκαμπτου άξονα για να αποτρέψετε το κούμπωμα του εσωτερικού καλωδίου.

1. Συνιστάται να στερεώσετε το τεμάχιο εργασίας στη θέση του πριν χρησιμοποιήσετε τον εύκαμπτο άξονα

2. Μην πιέζετε το αυλάκι σκαλίσματος μέσα στο κατεργαζόμενο τεμάχιο καθώς θα κολλήσει το εσωτερικό καλώδιο του εύκαμπτου άξονα και θα κουμπώσει. Αφήστε το αυλάκι σκάλισμα να κόψει το τεμάχιο εργασίας φυσικά.

3. Αφήστε την ταχύτητα του άξονα να ευθυγραμμιστεί πριν εμπλέξετε το αντικείμενο εργασίας σας. Εάν ο εύκαμπτος άξονας περιστρέφεται πολύ αργά, θα κολλήσει στο τεμάχιο εργασίας και στο

4. το εσωτερικό καλώδιο θα κουμπώσει Μετακινήστε τη χειρολαβή με αργή, ομαλή κίνηση. Το «σκαρίφημα» στο ξύλο θα κάνει το γρέζι να κολλήσει και να κουμπώσει το εσωτερικό καλώδιο.

5. Μην λυγίζετε τον εύκαμπτο άξονα πέρα από μια ακτίνα κάμψης 7".

6. Εάν ο εύκαμπτος άξονας είναι λυγισμένος πέρα από αυτήν την ακτίνα, το εσωτερικό καλώδιο δεν θα μπορεί να περιστραφεί και θα κουμπώσει.

Συντήρηση

Καθημερινές εργασίες:

- Χρησιμοποιήστε ηλεκτρική σκούπα ή γραμμή αέρα για να αφαιρέσετε τη σκόνη ή τα υπολείμματα από το πριόνι μετά από κάθε χρήση. Εάν αφήσετε σκόνη στο πριόνι κύλισης μπορεί να σταματήσει να λειτουργεί ο κινητήρας και μπορεί να οδηγήσει σε σκουριά στην επιφάνεια του τραπεζιού.

- Λιπάνετε τα ρουλεμάν των βραχιόνων μετά από κάθε 10 ώρες χρήσης του πριονιού. Πραγματοποιήστε μια εκ νέου λίπανση μετά από 50 ώρες χρήσης ή εάν ακούσετε έναν θόρυβο «τρίξιμο». Ακολουθήστε τα παρακάτω βήματα για να λιπάνετε τα ρουλεμάν:

1. Γείρετε το πριόνι στο πλάι.
2. Εφαρμόστε μια γενναιόδωρη ποσότητα λαδιού SAE 20 γύρω από τον άξονα και το μπρούτζινο ρουλεμάν.

3. Αφήστε το λάδι να μουλιάσει όλη τη νύχτα με το πριόνι ακόμα στο πλάι.

4. Επαναλάβετε τα παραπάνω βήματα για την αντίθετη πλευρά του πριονιού την επόμενη μέρα.

Πρόβλημα	Πιθανή αιτία	Προτεινόμενη Δράση
Οι λεπίδες συνεχίζουν να σπάνε	1. Λανθασμένη τάση	1. Ρυθμίστε την τάση της λεπίδας χρησιμοποιώντας το κουμπί τάνυσης της λεπίδας.
	2. Υπερεργασία της λεπίδας	2. Μειώστε τον ρυθμό τροφοδοσίας.
	3. Ακατάλληλη χρήση λεπίδας	3. Χρησιμοποιήστε στενές λεπίδες για μαλακά ξύλα και παχύτερες λεπίδες για σκληρά ξύλα.
	4. Στριφτή λεπίδα σε ξύλο	4. Βεβαιωθείτε ότι το τεμάχιο εργασίας τροφοδοτείται ευθεία χωρίς να ασκείτε πλάγια πίεση.
	5. Λανθασμένη λεπίδα TPI (δόντια ανά ίντσα).	5. Τοποθετήστε τη σωστή λεπίδα.
Δόνηση( Είναι φυσιολογικό αυτό το πριόνι να δονείται ελαφρά.Χρησιμοποιήστε αυτόν τον οδηγό εάν οι κραδασμοί έχουν επιδεινωθεί από τότε που είναι νέος. )	1. Λανθασμένη τοποθέτηση	1. Προσθέστε επένδυση μεταξύ της βάσης του πριονιού και του πάγκου εργασίας.
	2. Ανεπαρκής επιφάνεια τοποθέτησης	2. Τοποθετήστε το πριόνι σε πιο στιβαρό πάγκο εργασίας.
	3. Χαλαρή τοποθέτηση	3. Σφίξτε τα μπουλόνια στερέωσης.
	4. Χαλαρό μοτέρ	4. Σφίξτε τις βίδες στερέωσης του κινητήρα.
Εκκένωση λεπίδας( Η λεπίδα δεν ευθυγραμμίζεται με την κίνηση του βραχίονα )	1. Μη ευθυγραμμισμένες βάσεις λεπίδων	1. Χαλαρώστε τις βίδες του καπακιού που συγκρατούν τη λεπίδα στους άνω και κάτω βραχίονες. Ρυθμίστε τη θέση της λεπίδας και σφίξτε ξανά τις βίδες του καπακιού.
