ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SBBD-4500MAX MSW

Αυτό το εγχειρίδιο χρήστη έχει μεταφραστεί για τη διευκόλυνσή σας χρησιμοποιώντας αυτόματη μετάφραση. Έχουν γίνει εύλογες προσπάθειες για την παροχή ακριβούς μετάφρασης. Όστόσο, καμία αυτοματοποιημένη μετάφραση δεν είναι τέλεια ούτε προορίζεται να αντικαταστήσει τους ανθρώπινους μεταφραστές. Το επίσημο εγχειρίδιο χρήστη είναι η αγγλική έκδοση. Τυχόν ασυμφωνίες ή διαφορές που δημιουργούνται στη μετάφραση δεν είναι δεσμευτικές και δεν έχουν νομική ισχύ για σκοπούς συμμόρφωσης ή επιβολής. Εάν προκύψουν ερωτήσεις σχετικά με την ακρίβεια των πληροφοριών που περιέχονται στο Εγχειρίδιο χρήσης, ανατρέξτε στην αγγλική έκδοση αυτών των περιεχομένων που είναι η επίσημη έκδοση.

Τεχνικά στοιχεία

Περιγραφή παραμέτρων Τιμή παραμέτρου
Όνομα προϊόντος	Επιτραπέζιο Πριόνι
Μοντέλο	MSW-SBBD-4500MAX
Τάση [V~] / Συχνότητα [Hz]	400/50
Ισχύς [W]	4200 (S6 40%)
Χωρίς ταχύτητα φόρτωσης [rpm]	2800
Βάθος κοπής [mm]	150 στους 90°
Διάμετρος λεπίδας πριονιού [mm]	500

Σκοπός

Το επιτραπέζιο πριόνι είναι για να κάνει ακριβείς και αποτελεσματικές κοπές σε διάφορους τύπους ξύλου και άλλων υλικών. Χρησιμοποιείται κυρίως για ευθείες τομές, τόσο κατά μήκος (σχίσιμο) όσο και σε όλο το πλάτος (εγκάρσια κοπή) ενός τεμαχίου εργασίας.

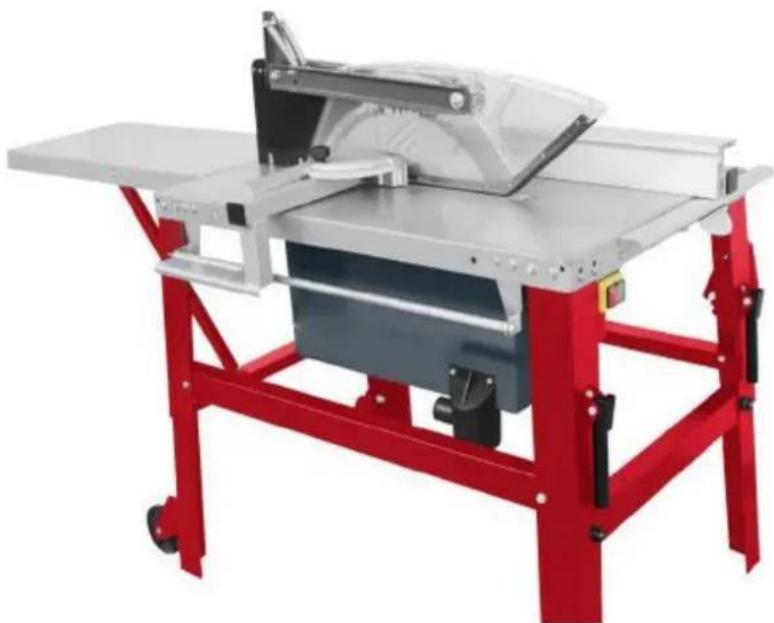

Επισκόπηση προϊόντος

1. Έλεγχος Πεδίου Προμήθειας

Ελέγξτε το μηχάνημα αμέσως μετά την παράδοση για ζημιές κατά τη μεταφορά και λείπουν εξαρτήματα.

2. Ο χώρος εργασίας

Επιλέξτε ένα κατάλληλο μέρος για το μηχάνημα. Προσέξτε τις απαιτήσεις ασφαλείας και τις διαστάσεις του μηχανήματος. Η επιλεγμένη θέση πρέπει να διασφαλίζει την κατάλληλη σύνδεση με το ηλεκτρικό δίκτυο καθώς και τη δυνατότητα σύνδεσης με σύστημα συλλογής σκόνης. Βεβαιωθείτε ότι το μηχάνημα είναι τοποθετημένο σε μια σταθερή και επίπεδη επιφάνεια και ότι το έδαφος μπορεί να υποστηρίξει το φορτίο του μηχανήματος. Το μηχάνημα πρέπει να ισοπεδώνεται ταυτόχρονα σε όλα τα σημεία στήριξης. Είναι επίσης απαραίτητο να ασφαλίσετε μια απόσταση τουλάχιστον 0,8 m γύρω από το μηχάνημα. Μπροστά και πίσω από το μηχάνημα πρέπει να παρέχεται η απαραίτητη απόσταση για την τροφοδοσία μακρών τεμαχίων.

3. Συναρμολόγηση της μηχανής

Το μηχάνημα έχει αποσυναρμολογηθεί για μεταφορά και πρέπει να συναρμολογηθεί πριν από τη χρήση. Ακολουθήστε τις παρακάτω οδηγίες:

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Ο χειρισμός του συγκροτήματος του μηχανήματος ενώ είναι συνδεδεμένος στην παροχή ρεύματος μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή θάνατο. Επομένως, μην συνδέετε το μηχάνημα στο τροφοδοτικό πριν ολοκληρώσετε τη συναρμολόγηση.

Συναρμολόγηση βάσης-πλαισίου

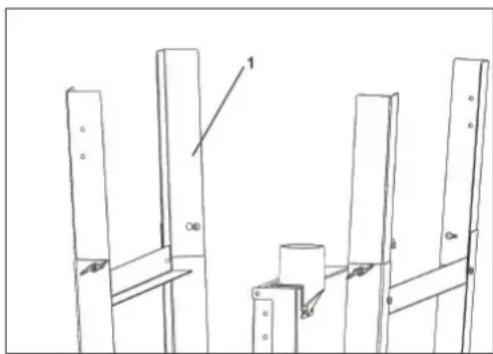

1. Σηκώστε το κάτω πόδι στήριξης (1).

2. Τοποθετήστε το κοντό σταυρωτό στήριγμα (2), ευθυγραμμίστε την οπή στερέωσης (3) και σφίξτε τις μισο-στρογγυλές βίδες καπακιού (4) με πόμολα ασφάλισης (5).

3. Στη συνέχεια, ρυθμίστε το μηχάνημα

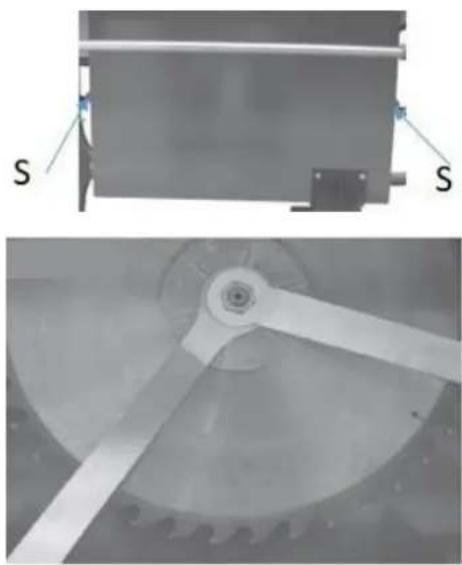

Συναρμολόγηση λεπίδας πριονιού

Χαλαρώστε δύο βίδες M8 (S) στο κάλυμμα της λεπίδας του πριονιού (1):

1. Στρέψτε το κάλυμμα της λεπίδας του πριονιού.

2. Χαλαρώστε το παξιμάδι σύσφιξης (Μ20, αριστερό σπείρωμα).

ΠΡΟΣΟΧΗ!

Όταν χειρίζεστε λεπίδες κυκλικού πριονιού όταν αλλάζετε εργαλεία, χρησιμοποιήστε προστατευτικά γάντια για να αποφύγετε τον κίνδυνο τραυματισμού.

Τοποθετήστε τη λεπίδα πριονιού:

ΣΗΜΕΙΩΣΗ: Χρησιμοποιείτε μόνο καλά ακονισμένες, χωρίς ρωγμές και μη παραμορφωμένες λεπίδες πριονιού.

1. Σφίξτε το παξιμάδι σύσφιξης, με κλειδί συγκράτησης (ΑΡΙΣΤΕΡΟ ΚΛΗΤΟ!)

2. Διπλώστε το κάλυμμα της λεπίδας του πριονιού και σφίξτε ξανά και τις δύο βίδες Μ8.

1 2 3

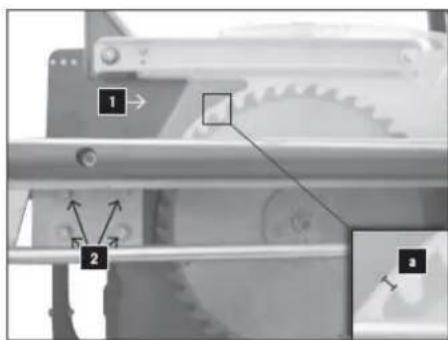

Συναρμολόγηση μαχαιριού με προστατευτικό κάλυμμα πριονόλαμας

1. Τοποθετήστε το ήδη τοποθετημένο προστατευτικό κάλυμμα της λεπίδας του πριονιού με το μαχαίρι κοπής από πάνω μεταξύ της πλάκας οδήγησης και της πλάκας σύσφιξης.
2. Ρυθμίστε την απόσταση μεταξύ του μαχαιριού και της λεπίδας πριονιού στα 3 - 8 mm (a) και σφίξτε την πλάκα σύσφιξης με τέσσερις εξαγωνικές βίδες και ροδέλες (2).

ΣΗΜΕΙΩΜΑ:

• Το κάλυμμα είναι τοποθετημένο έτοιμο για λειτουργία και δεν πρέπει να αφαιρεθεί για λειτουργία.
• Βεβαιωθείτε ότι το κάλυμμα ακουμπάει πάντα στην επιφάνεια του τραπεζιού με το δικό του βάρος, αλλά ότι οι δύο βίδες είναι σφιγμένες χωρίς οπισθοδρόμηση.

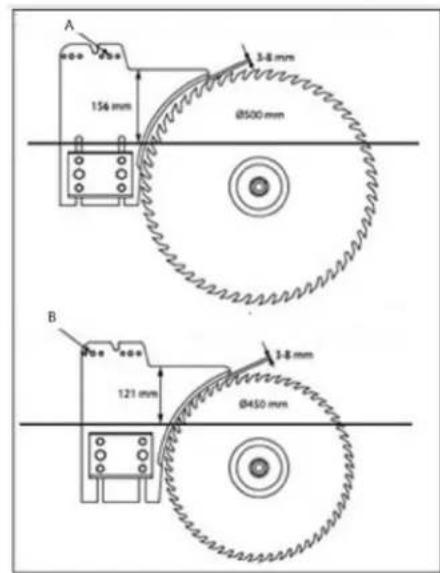

A 156 mm 3-8 mm Ø500 mm B 121 mm 3-8 mm Ø450 mm

S1 2

A. Θέση για προστατευτικό κάλυμμα πριονόλαμας (φ500mm)

B. Θέση για προστατευτικό κάλυμμα πριονόλαμας (Φ450mm)

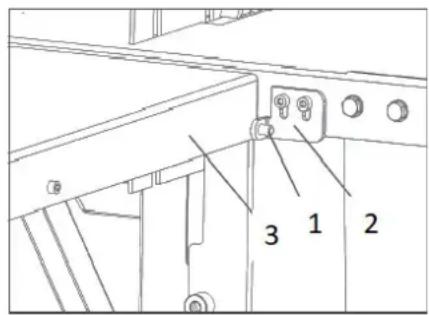

Ρύθμιση μαχαιριού σχισμής (ευθυγράμμιση)

1. Το μαχαίρι πριονίσματος πρέπει να είναι ευθυγραμμισμένο με τη λεπίδα του πριονιού, διαφορετικά πρέπει να διορθωθεί. Αρχικά, Ξεβιδώστε τις 2 βίδες εξαγωνικής κεφαλής (S1) και στις δύο πλευρές.
2. Ευθυγραμμίστε το μαχαίρι.
3. Σφίξτε ελαφρά τις βίδες εξάγωνης κεφαλής (S1).
4. Ευθυγραμμίστε το μαχαίρι κοπής στη λεπίδα του πριονιού και ξανασφίξτε τις τέσσερις βίδες εξάγωνης κεφαλής (S1).
5. Ελέγξτε τη ρύθμιση του διακένου για τη λεπίδα του πριονιού.
6. Η απόσταση μεταξύ της πριονόλαμας και του μαχαιριού δεν πρέπει να υπερβαίνει τα 8 mm και πρέπει να είναι τουλάχιστον 3 mm. Αυτή η ρύθμιση θα πρέπει να ελεγχθεί και να προσαρμοστεί εκ νέου εάν είναι απαραίτητο.

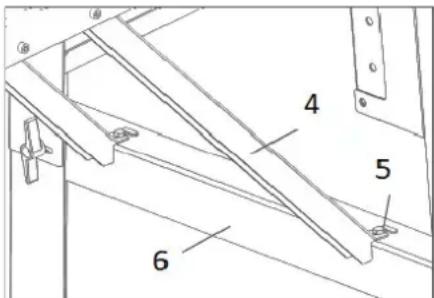

7. Για να το κάνετε αυτό, χαλαρώστε τις 4 βίδες εξάγωνης κεφαλής (2) και ρυθμίστε το ύψος του μαχαιριού.

3 1 2

4 5 6

Συναρμολόγηση επέκτασης τραπεζιού

1. Συναρμολογήστε την προέκταση τραπεζιού (1) δεξιά και αριστερά του κυρίως τραπεζιού (2) με δύο βίδες (3), ροδέλες και παξιμάδια το καθένα. Σφίξτε ελαφρά τα παξιμάδια με το χέρι.
2. Διπλώστε προς τα έξω το στήριγμα στήριξης (4) για επέκταση τραπεζιού και ασφαλίστε το τραπέζι.

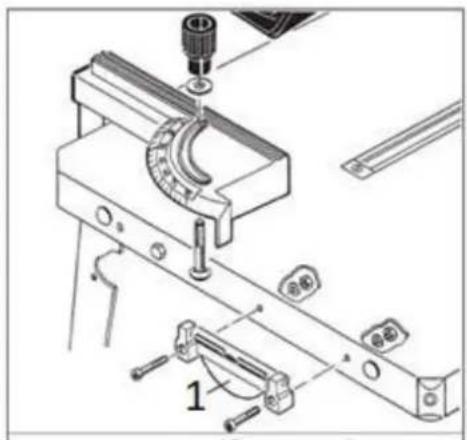

Προσαρμόστε το ύψος της επέκτασης του τραπεζιού

1. Τοποθετήστε τον χάρακα στο τραπέζι του πριονιού και στην προέκταση του τραπεζιού και ευθυγραμμίστε την προέκταση τραπεζιού καθ' ύψος.
2. Σφίξτε με τις βίδες στο τραπέζι του πριονιού (3) και στο στήριγμα (5).

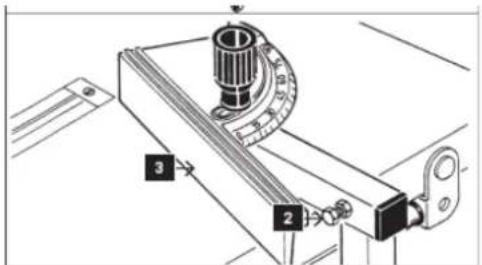

Συναρμολόγηση ριπ-φράχτη

1. Στερεώστε τη συσκευή σύσφιξης (1) για το σχίσιμο (στοπ) στην επιφάνεια του τραπεζιού με δύο βίδες με κεφαλή τυριού Μ6, δύο ροδέλες και δύο παξιμάδια.
2. Στερεώστε την πλάκα στερέωσης (2) στο στοπ στερέωσης (3) χρησιμοποιώντας δύο βίδες Μ6, δύο ροδέλες και δύο παξιμάδια.

ΣΗΜΕΙΩΣΗ Μην σφίγγετε ακόμα.

- Εισαγάγετε στοπ Υψηλή επιφάνεια επαφής στη θέση (A) Χαμηλή επιφάνεια επαφής στη θέση (B) και μετά σφίξτε το.

- Εισαγάγετε το φράχτη σχισμής στη συσκευή σύσφιξης Οδηγία λειτουργίας: Κλείδωμα/σφιγκτήρας = πτερύγιο ανύψωσης απελευθέρωση = πιέστε προς τα κάτω το πτερύγιο

Συναρμολόγηση μανόμετρου

Εισαγάγετε μια βίδα με στρογγυλή κεφαλή M8 x 70 από κάτω στο μανόμετρο, στερεώστε με ροδέλα 8 mm και λαβή.

Πραγματοποιήστε προσαρμογή:

Ρυθμίστε τη γωνία 90° μεταξύ του αναστολέα (3) και της λεπίδας του πριονιού χρησιμοποιώντας την εξαγωνική βίδα (2).

(Χρησιμοποιήστε ένα μετρητή ορθής γωνίας που δεν περιλαμβάνεται στο εύρος της παράδοσης και, στη συνέχεια, κάντε μια δοκιμαστική περικοπή για επαλήθευση)

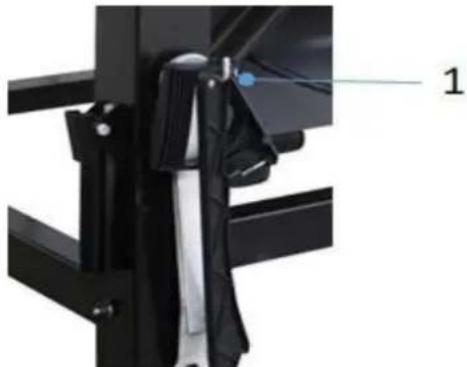

Συναρμολόγηση τροχών μεταφοράς

Συναρμολογήστε την ομάδα τροχών (1) στο κάτω πόδι στήριξης χρησιμοποιώντας μπουλόνια και παξιμάδια.

Συναρμολόγηση γάντζου για εργαλεία ώθησης

Στερεώστε το άγκιστρο στο πλαίσιο χρησιμοποιώντας το παξιμάδι

Ηλεκτρική Σύνδεση

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Επικίνδυνη ηλεκτρική τάση! Το μηχάνημα επιτρέπεται να συνδεθεί μόνο στην παροχή ρεύματος και οι σχετικοί έλεγχοι πραγματοποιούνται από εξειδικευμένο ηλεκτρολόγο ή υπό τις οδηγίες και την επίβλεψη ειδικευμένου ηλεκτρολόγου!

ΣΗΜΕΙΩΜΑ

Αμέσως μετά την ηλεκτρική σύνδεση, ελέγξτε την κατεύθυνση λειτουργίας των κυλίνδρων πριονοκορδέλας. Παρατηρήστε το βέλος κατεύθυνσης στο μηχάνημα. Η κατεύθυνση κίνησης είναι σωστή εάν η ταινία του πριονιού τρέχει από πάνω προς τα κάτω. Εάν δεν συμβαίνει αυτό, αλλάξτε δύο φάσεις, π.χ.: L1 και L2, στο φις ή στο διακόπτη αλλαγής

φάσης.

Η ηλεκτρική σύνδεση γίνεται μέσω συνδυασμού διακόπτη-βύσματος. Αυτή η συσκευή πρέπει να λειτουργεί μέσω διακόπτη κυκλώματος υπολειπόμενου ρεύματος.

Δημιουργία σύνδεσης 400 V

Για να συνδέσετε το μηχάνημα στο ηλεκτρικό δίκτυο, ακολουθήστε τα εξής:

1. Χρησιμοποιήστε μια κατάλληλη συσκευή για να ελέγξετε τη λειτουργικότητα της μηδενικής σύνδεσης και της γείωσης.
2. Ελέγξε τότι η τάση τροφοδοσίας και η συχνότητα ρεύματος αντιστοιχούν στις προδιαγραφές στην πινακίδα του μηχανήματος. Επιτρέπεται απόκλιση ± 5 % από την τιμή της τάσης τροφοδοσίας. Για παράδειγμα, ένα μηχάνημα με τάση λειτουργίας 380 V μπορεί να λειτουργήσει στο εύρος τάσης από 370 έως 400 V. Το μηχάνημα μπορεί να λειτουργήσει με τάση εργασίας 380 V στο εύρος τάσης από 370 έως 400 V. Το μηχάνημα μπορεί επίσης να λειτουργεί με τάση λειτουργίας 380 V στο εύρος τάσης από 370 έως 400 V. Πρέπει να υπάρχει ασφάλεια βραχυκυκλώματος στο τροφοδοτικό του μηχανήματος!
3. Για την απαιτούμενη διατομή του καλωδίου τροφοδοσίας, ανατρέξτε στον πίνακα ικανότητας μεταφοράς ρεύματος.
4. Συνιστάται η χρήση καλωδίου τύπου H07RN (WDE0282), το οποίο πρέπει να προστατεύεται από μηχανικές βλάβες.
5. Συνδέστε το καλώδιο τροφοδοσίας στους κατάλληλους ακροδέκτες στο κουτί εισόδου (L1, L2, L3, N, RE) - δείτε την παρακάτω εικόνα. Εάν υπάρχει βύσμα SEE, η σύνδεση στο ηλεκτρικό δίκτυο πραγματοποιείται μέσω ενός κατάλληλα παρεχόμενου συνδέσμου CEE (L1, L2, L3, N, RE).

Σύνδεση σε σύστημα συλλογής σκόνης

ANAKOINΩΣΗ

Το μηχάνημα πρέπει να συνδεθεί σε σύστημα συλλογής σκόνης. Το σύστημα πρέπει να ξεκινήσει ταυτόχρονα με την εκκίνηση του κινητήρα του πριονοκορδέλας. Για υλικά με υγρασία <12 %, η ταχύτητα αέρα στη θύρα του συλλέκτη σκόνης και στους εύκαμπτους σωλήνες πρέπει να είναι τουλάχιστον 20 m/s (για υγρά τοιπς με υγρασία >12 %, τουλάχιστον 28 m/s). Οι χρησιμοποιούμενοι εύκαμπτοι σωλήνες αναρρόφησης πρέπει να είναι επιβραδυντικοί της φλόγας (DIN4102 B1), μόνιμα αντιστατικοί (ή γειωμένοι και στις δύο πλευρές) και να συμμορφώνονται με τους σχετικούς κανονισμούς ασφαλείας.

Απαιτήσεις για την

Το σύστημα συλλογής σκόνης αναφέρεται στα τεχνικά δεδομένα.

ΛΕΙΤΟΥΡΓΙΑ

Αρχικός έλεγχος πριν την έναρξη

1. Ελέγξε τότο μέγ. η ταχύτητα του μηχανήματος είναι χαμηλότερη από τη μέγιστη. η επιτρεπόμενη

ταχύτητα της χρησιμοποιημένης λεπίδας πριονιού και η κατεύθυνση είναι σωστή.

1. Χρησιμοποιείτε μόνο πριονόλαμες με διάμετρο μεταξύ 450 και 500 mm.
2. Το μαχαίρι σχισίματος είναι σωστά ρυθμισμένο.
3. Η λεπίδα του πριονιού δεν έχει καταστραφεί.
4. Όλα τα προστατευτικά είναι τοποθετημένα και σε καλή κατάσταση.
5. Εάν είναι απαραίτητο, ελέγξτε εάν είναι διαθέσιμη η σύνδεση με ένα σύστημα συλλογής σκόνης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Οι φρουροί δεν πρέπει να χειραγωγούνται. Ειδικότερα, ο μηχανισμός αυτόματου κλεισίματος των προστατευτικών λεπίδων πριονιού δεν πρέπει να μπλοκάρεται (π.χ. με χρήση κλειδιών).

Διαδικασίες λειτουργίας

1 2

Εκκίνηση του μηχανήματος

Ξεκινήστε την κίνηση της πριονόλαμας πατώντας το κουμπί (1)

Μηχάνημα αναστολής

Κανονική στάση:

Πατήστε το κουμπί OFF (2). Και οι δύο λεπίδες σταματούν την κίνηση.

Σημειώσεις σχετικά με τη χρήση του επιτραπέζιου πριονιού

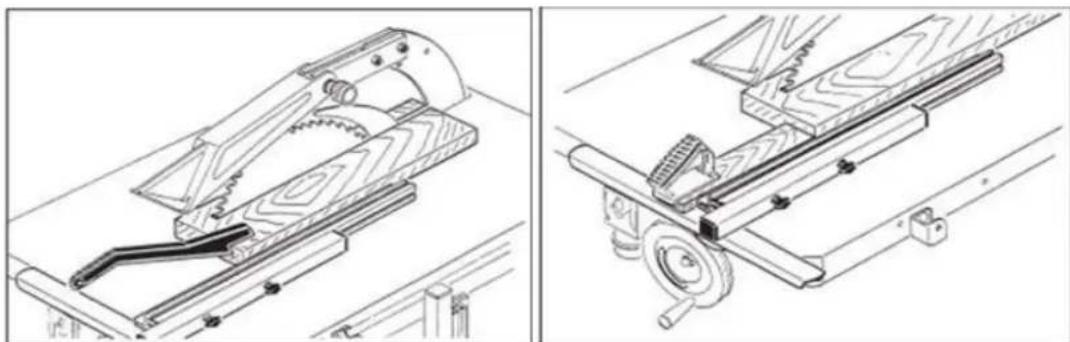

Διαμήκεις τομές

Κατά την εκτέλεση αυτής της λειτουργίας, πρέπει να χρησιμοποιείται ο ακόλουθος εξοπλισμός για ασφαλή εργασία:

• Ρυπ-φράχτη
• ο προφυλακτήρας της λεπίδας του πριονιού
• το μαχαίρι ποτίσματος
• το ένθετο στον πίνακα
- μπαστούνι ώθησης όταν κόβετε μικρά τεμάχια εργασίας (απόσταση μεταξύ πριονόλαμας και φράχτη ριπ-φράχτη με μικρό

Κατά την εγκάρσια κοπή στρογγυλής ξυλείας, είναι απαραίτητο ένα πρότυπο ή μια διάταξη συγκράτησης για να ασφαλίσει το τεμάχιο εργασίας από τη συστροφή και η χρήση κατάλληλης λεπίδας πριονιού είναι απαραίτητη.

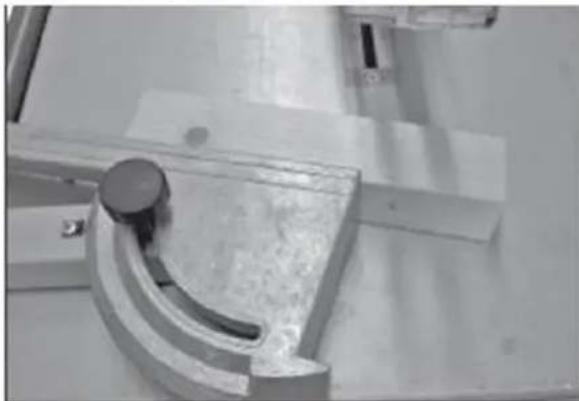

Κοπές μιτρών (σταυροκοπές) και σφηνοκοπές

Κατά την εκτέλεση αυτής της λειτουργίας, πρέπει να χρησιμοποιείται ο ακόλουθος εξοπλισμός για ασφαλή εργασία:

• Μετρητής φόδρας (έτοιμος για χρήση ανυψώνοντας το πάνω στο τραπέζι του πριονιού)
• ο προφυλακτήρας της λεπίδας του πριονιού
• το μαχαίρι ποτίσματος
• το ένθετο στον πίνακα

Διασταυρώσεις:

Οι κοπές φαλτσών στην περιοχή 0-90° μπορούν να πραγματοποιηθούν πιέζοντας σταθερά το προς κοπή τεμάχιο προς την επιφάνεια αναστολής του μετρητή κοπής.

Κοπές σφήνας:

Για να το κάνετε αυτό, ρυθμίστε το περιστροφικό εξάρτημα στις 0° και στερεώστε το με τη λαβή ρύθμισης. Τοποθετήστε το τεμάχιο εργασίας στην εσοχή και πριόνισε με ομοιόμορφη πίεση.

Κοψίματα μιτρών (σταυρωτές τομές)

Τροφοδοτήστε μόνο με το χέρι στο όργανο μέτρησης (με τα χέρια μακριά από το ξύλο).

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Αφαιρέστε τα τεμάχια εργασίας (σφήνες) μόνο αφού το μηχάνημα ακινητοποιηθεί. Για να το κάνετε αυτό, απενεργοποιήστε το μηχάνημα και περιμένετε να ακινητοποιηθεί η λεπίδα του πριονιού.

ΚΑΘΑΡΙΣΜΟΣ, ΣΥΝΤΗΡΗΣΗ, ΑΠΟΘΗΚΕΥΣΗ, ΑΠΟΡΡΙΨΗ

Καθάρισμα

ΣΗΜΕΙΩΜΑ

Λανθασμένα καθαριστικά μπορούν να επιτεθούν στο βερνίκι του μηχανήματος. Μη χρησιμοποιείτε διαλύτες, διαλυτικά νίτρο ή άλλα καθαριστικά που θα μπορούσαν να καταστρέψουν τη βαφή του μηχανήματος.

Προσέξτε τις πληροφορίες και τις οδηγίες του κατασκευαστή του καθαριστικού!

Ο τακτικός καθαρισμός αποτελεί επίσης προϋπόθεση για την ασφαλή λειτουργία του μηχανήματος και τη μεγάλη διάρκεια ζωής του. Επομένως, καθαρίστε τη συσκευή μετά από κάθε χρήση και αφαιρέστε τη σκόνη και τη βρωμιά. Χρησιμοποιήστε ατομικό προστατευτικό εξοπλισμό (γάντια και προστασία ματιών όταν χρησιμοποιείτε πεπιεσμένο αέρα). Βεβαιωθείτε ότι η προστασία της λεπίδας του πριονιού είναι απαλλαγμένη από υπολείμματα ξύλου και πριονίδι. Ο καθαρισμός γίνεται καλύτερα με πεπιεσμένο αέρα ή με βούρτσα χειρός. Βεβαιωθείτε επίσης ότι διατηρείτε την επιφάνεια του τραπεζιού χωρίς ρητίνη.

Συντήρηση

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ο χειρισμός του μηχανήματος με το τροφοδοτικό σε λειτουργία μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς ή ακόμα και θάνατο. Πάντα να αποσυνδέετε το μηχάνημα από την παροχή ρεύματος πριν από τις εργασίες σέρβις ή συντήρησης και ασφαλίστε το από ακούσια ή μη εξουσιοδοτημένη επανασύνδεση!

Το μηχάνημα είναι χαμηλής συντήρησης και μόνο μερικά εξαρτήματα πρέπει να συντηρηθούν. Ωστόσο, οι δυσλειτουργίες ή τα ελαττώματα που θα μπορούσαν να βλάψουν την ασφάλεια του χρήστη πρέπει να διορθωθούν αμέσως!

• Πριν από κάθε λειτουργία, ελέγχετε ότι οι συσκευές ασφαλείας είναι σε άριστη κατάσταση.
- Ελέγχετε τις συνδέσεις για στεγανότητα τουλάχιστον μία φορά την εβδομάδα.
- Ελέγχετε τακτικά ότι οι ετικέτες προειδοποίησης και ασφάλειας στο μηχάνημα είναι σε άριστη και ευανάγνωστη κατάσταση.

Πρόγραμμα συντήρησης

Ο τύπος και ο βαθμός φθοράς του μηχανήματος εξαρτώνται από τις συνθήκες λειτουργίας. Τα ακόλουθα διαστήματα ισχύουν όταν το μηχάνημα χρησιμοποιείται εντός των καθορισμένων ορίων:

Διάστημα	εξαρτήματα	Δραστηριότητα
Πριν από τη χρήση	μηχανή	Καθαρισμός του μηχανήματος
Πριν από τη χρήση	μηχανή	Αφαίρεση όλων των χαλαρών εξαρτημάτων/εργαλείων
1 x μήνα	Κινούμενα μέρη	Λίπανση / λίπανση οδηγών / σχάρες ταχυτήτων / τροχών
1x μήνα	διακοπή	Δοκιμή λειτουργίας για να προσδιορίσετε ότι οι άξονες σταμάτησαν εντός του καθορισμένου χρόνου (<10 δευτερόλεπτα)

Ανταλλαγή λεπίδας πριονιού

ΠΡΟΣΟΧΗ

• Πριν από οποιαδήποτε χειροκίνητη αλλαγή εργαλείου, σταματήστε τους άξονες, περιμένετε να ακινητοποιηθούν όλα τα εργαλεία και αποτρέψτε μια ακούσια επανεκκίνηση = αποσυνδέστε την παροχή ρεύματος.
• Κατά την αλλαγή του εργαλείου, χρησιμοποιήστε κομμένα προστατευτικά γάντια για να αποφύγετε τον κίνδυνο τραυματισμού.

Συναρμολόγηση/Αποσυναρμολόγηση λεπίδας πριονιού

Χαλαρώστε τις δύο βίδες Μ8 (S) στο κάλυμμα της λεπίδας του πριονιού (1).

• Στρέψτε το κάλυμμα της λεπίδας του πριονιού.
• Χαλαρώστε το παξιμάδι σύσφιξης (Μ20, αριστερό σπείρωμα)
• Αφαιρέστε τη λεπίδα του πριονιού και τοποθετήστε μια νέα.

ΣΗΜΕΙΩΣΗ: Χρησιμοποιείτε μόνο καλά ακονισμένες, χωρίς ρωγμές και μη παραμορφωμένες λεπίδες πριονιού.

Σφίξτε το παξιμάδι σύσφιξης, με το κλειδί συγκράτησης.

ΠΡΟΣΟΧΗ: Ελέγξτε τη ρύθμιση του μαχαιριού

Αποθήκευση

ΣΗΜΕΙΩΜΑ

Η ακατάλληλη αποθήκευση μπορεί να βλάψει και να καταστρέψει σημαντικά εξαρτήματα του μηχανήματος. Αποθηκεύστε τα συσκευασμένα ή μη συσκευασμένα εξαρτήματα μόνο υπό τις προβλεπόμενες συνθήκες περιβάλλοντος!

Διάθεση

Τηρείτε τους εθνικούς κανονισμούς διάθεσης απορριμμάτων. Μην απορρίπτετε ποτέ το μηχάνημα, τα εξαρτήματα του μηχανήματος ή τον εξοπλισμό σε υπολείμματα. Εάν είναι απαραίτητο, επικοινωνήστε με τις τοπικές αρχές για πληροφορίες σχετικά με τις διαθέσιμες επιλογές απόρριψης.

Εάν αγοράσετε ένα νέο μηχάνημα ή μια αντίστοιχη συσκευή από τον εξειδικευμένο πωλητή λιανικής, αυτός είναι υποχρεωμένος σε ορισμένες χώρες να απορρίψει σωστά το παλιό σας μηχάνημα.

Αντιμετώπιση προβλημάτων

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ο χειρισμός του μηχανήματος με το τροφοδοτικό σε λειτουργία μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς ή ακόμα και θάνατο. Αποσυνδέετε πάντα το μηχάνημα από την παροχή ρεύματος πριν από τις εργασίες σέρβις ή συντήρησης και ασφαλίστε το από ακούσια ή μη εξουσιοδοτημένη επανασύνδεση!

Πολλές πιθανές πηγές σφαλμάτων μπορούν να αποκλειστούν εκ των προτέρων εάν το μηχάνημα είναι σωστά συνδεδεμένο στο ρεύμα. Εάν δεν μπορείτε να πραγματοποιήσετε σωστά τις απαραίτητες επισκευές ή/και δεν έχετε την απαιτούμενη εκπαίδευση, συμβουλευτείτε πάντα έναν ειδικό για να διορθώσει το πρόβλημα!

Ταλαιπωρία	Πιθανή αιτία	Διάλυμα
Το μηχάνημα δεν ξεκινά	Διακόπτης διακοπής έκτακτης ανάγκης για απενεργοποίησηδιακόπτης ή έχει σπάσει μια φάσηΕνεργοποιείται η προστασία υπερφόρτωσης.Η ασφάλεια ασφαλείας είναι καμένηΑνοιχτό κάλυμμα για λεπίδες πριονιού	Γυρίστε το διακόπτη OFF έκτακτης ανάγκης προς τα δεξιά για να ξεκλειδώσετεΕπισκευάστε το ελαττωματικό κύκλωμα ή την ελαττωματική φάσηПерιμένετε μέχρι να κρυώσει ο κινητήραςΑντικαταστήστε την ασφάλειαΚλείσιμο της πλάκας κάλυψης
Σημάδια καύσης στο τεμάχιο εργασίας	Η λεπίδα είναι αμβλύΛάθος πριονόλαμαΟ φράκτης σχισμής δεν είναι παράλληλος με τη λεπίδα πριονιού	Αντικαταστήστε τη λεπίδαΑντικαταστήστε τη λεπίδαΡυθμίστε το rip-fence
Χαμηλή ισχύς / υπερφόρτωση κινητήρα	Θαμπή λεπίδα πριονιούΕγκατεστημένα μόνο 2 φάσεις	Αντικαταστήστε τη λεπίδαΕλέγξτε την παροχή ρεύματος
Η λεπίδα του πριονιού χαλαρώνει μετά την απενεργοποίηση του κινητήρα	Παξιμάδι στερέωσης πολύ ελαφρά στερεωμένο	Σφίξτε το παξιμάδι στερέωσης
Το τεμάχιο εργασίας συσφίγγγεται κατά την προώθηση	Θαμπή λεπίδαΤο πάχος του μαχαιριού δεν ταιριάζει με τη χρησιμοποιημένη λεπίδα	Αντικαταστήστε με αιχμηρή λεπίδαΣχίσιμο πάχος σφήνας πρέπει να είναι μεγαλύτερο ή ίσο με το πάχος της λεπίδας.
Λάθος κατεύθυνση λεπίδας πριονιού	Η πρίζα χτυπήθηκε λάθος	Αλλαγή πολικότητας υποδοχής (αλλαγή φάσης)

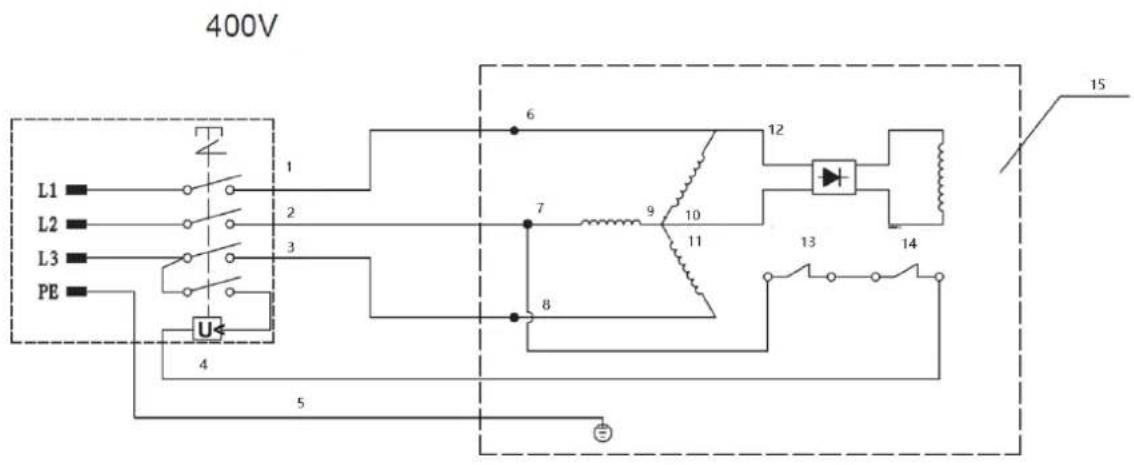

SCHALTPLAN / ΔΙΑΓΡΑΜΜΑ ΚΑΛΩΔΙΩΣΗΣ

400V L1 L2 L3 PE U 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

1- Μαύρος
2- Γκρί
3- Καστανός
4- Mπλε
5- Πράσινο/Κίτρινο
6- Λευκό
7- Kókkivocs
8- Καστανός
9- Kókkivos
10- Λευκό
11- Καστανός
12- Φρένο

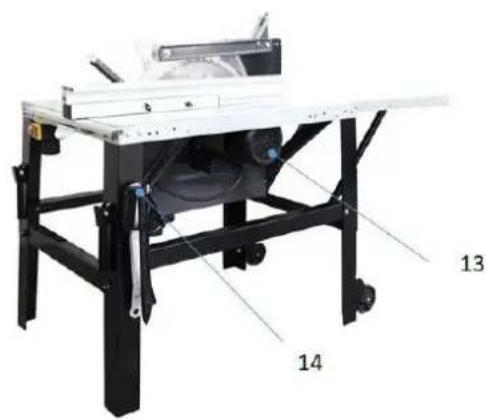

13- Θερμοπροστάτης
14- Θερμοπροστάτης
15- Μοτέρ

εξαρτήματα

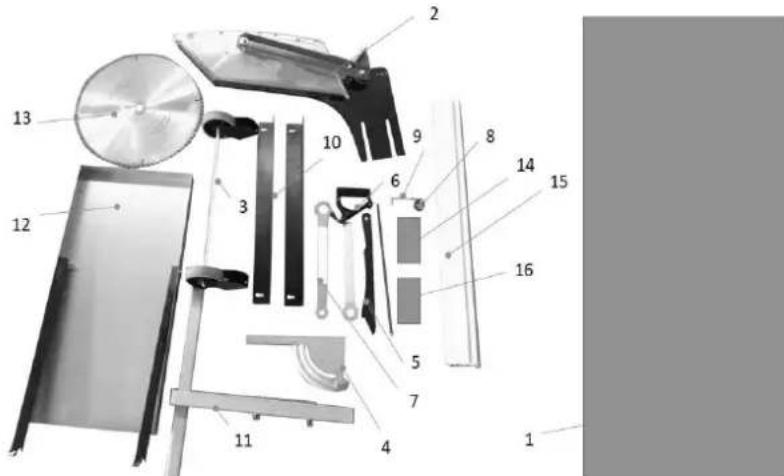

Περιεχόμενο παράδοσης

2- Μαχαίρι ραπίσματος με προστατευτικό κάλυμμα πριονόλαμας

3- Τροχοί? μεταφορά-συσκευή

4- Μιτρόμετρο

5- Μπαστούνι ώθησης

6- Ξύλο συρόμενο

7- Κλειδί

8- Πόμολο στερέωσης Μετρητής κοπής

9- Γάντζος για push stick και συρόμενο ξύλο

10- Κοντό πλαίσιο βάσης στήριξης

11- Συσκευή ριπ-φράχτη

12- Τραπέζι επέκτασης

13- Λεπίδα πριονιού

14- Μηχανήματα υπολογιστών

15- Ριπ-φράχτη

16- Εγχειρίδιο

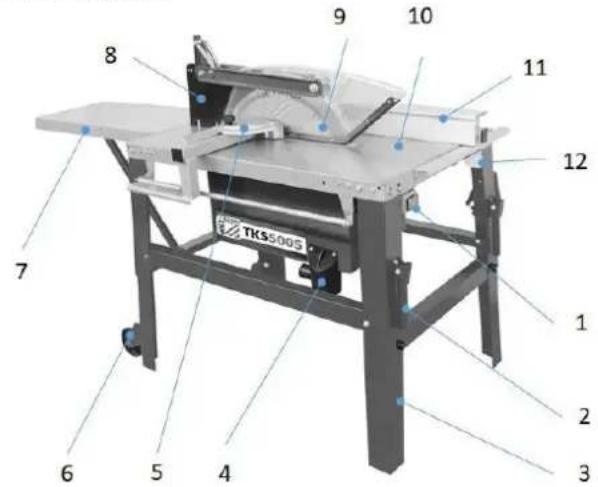

εξαρτήματα

TKSS005 1 2 3 4 5 6 7 8 9 10 11 12

4- Συλλέκτης θυρών σκόνης

5- Μιτρόμετρο

6- Τροχοί? συσκευή μεταφοράς

7- Τραπέζι επέκτασης αναδιπλούμενο

8- Μαχαίρι ραπίσματος με προστατευτικό κάλυμμα πριονόλαμας

9- Λεπίδα πριονιού

10- Κύριο τραπέζι

11- Σχίσιμο φράχτη

12- Στερέωση φράχτη με σκίσιμο

13- Μοτέρ

14- Εργαλειοθήκη για μπαστούνι, πιρουνόκλειδο
