ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ JS750MAX MSW

Αυτό το εγχειρίδιο χρήστη έχει μεταφραστεί με τη χρήση αυτόματης μετάφρασης. Έχουμε καταβάλει κάθε δυνατή προσπάθεια για να διασφαλίσουμε ότι η μετάφραση είναι ακριβής, αλλά σημειώστε ότι οι αυτοματοποιημένες μεταφράσεις δεν είναι τέλειες και δεν προορίζονται να αντικαταστήσουν τους ανθρώπινους μεταφραστές. Η επίσημη έκδοση του Εγχειριδίου χρήσης είναι στα Αγγλικά. Τυχόν διαφορές μεταξύ της μεταφρασμένης έκδοσης και της αρχικής αγγλικής έκδοσης δεν είναι νομικά δεσμευτικές. Εάν έχετε ερωτήσεις σχετικά με την ακρίβεια της μετάφρασης, ανατρέξτε στην αγγλική έκδοση, η οποία είναι η επίσημη αναφορά. Περισσότερες γλωσσικές εκδόσεις είναι διαθέσιμες κατόπιν αιτήματος μέσω του [e-mail].

Τεχνικά στοιχεία

Περιγραφή παραμέτρων	Τιμή παραμέτρου
Όνομα προϊόντος	Πριόνι Jig
Μοντέλο	MSW-JS750MAX
Τάση [V] / Συχνότητα [Hz]	230~ / 50
Ισχύς [W]	750
no [/ λ ε π τ 6]	800-3000
Μή κος κύμα τος [nm]	650
Κα τη γορία προο ταοίας	II
Ι σ χύς [mW]	≤ 1
Διαστάσεις (Πλάτος x Μήκος x Ύψος) [mm]	235x270x285
Βάρος [kg]	2,45

ΦΩΣ LASER | AKTINOBOΛIA LASER

Μην κοιτάτε επίμονα στη δέσμη. Προϊόν λέιζερ κατηγορίας 2. EN 60825-1:2014

Ε πιοκόπηση προϊόντος

Το προϊόν είναι ένα εργαλείο που χρησιμοποιείται για την κοπή ακανόνιστων καμπυλών και σχημάτων σε ξύλο, μέταλλο ή άλλα υλικά. Λειτουργεί με παλινδρομική λεπίδα, καθιστώντας το ιδανικό για εργασίες όπως η κοπή περίπλοκων σχεδίων ή ανοιγμάτων σε τοίχους για ηλεκτρικές πρίζες. Αυτό το προϊόν χρησιμοποιείται συνήθως σε ξυλουργικές εργασίες, κατασκευές και οικιακά έργα DIY για την επίτευξη ακριβών κοπών που άλλα πριόνια μπορεί να δυσκολεύονται να επιτύχουν.

Ο χρήστης ευθύνεται για οποιαδήποτε ζημία προκύψει από ακούσια χρήση του προϊόντος.

Χρήσηοδηγιών

Συνέλευση

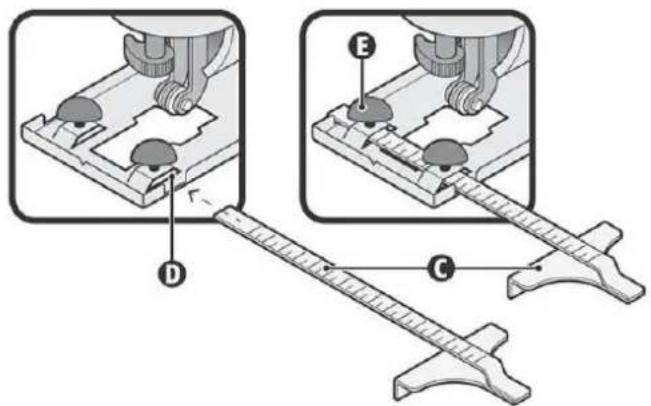

Παράλληλος οδηγός

Εισαγάγετε τον παράλληλο οδηγό (C) μέσα από τις υποδοχές (D) στην πλάκα βάσης. Σύρετε τον οδηγό στην επιθυμητή θέση και στερεώστε τον στη θέση του με τα κουμπιά ρύθμισης (E).

- Πριν από οποιαδήποτε εργασία στο ίδιο το μηχάνημα, τραβήξε το φις από την πρίζα. - Φοράτε γάντια όταν αλλάζετε ή εισάγετε μια νέα λεπίδα πριονιού.

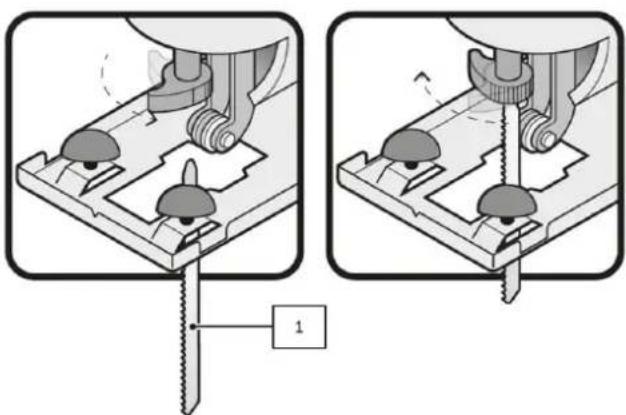

1. Βεβαιωθείτε ότι το άνοιγμα στήριξης της λεπίδας είναι απαλλαγμένο από πριονίδι.
2. Περιστρέψτε το μοχλό προς τα δεξιά για να ανοίξετε το στήριγμα της λεπίδας.
3. Εισαγάγετε πλήρως τη λεπίδα στο στήριγμα της λεπίδας, βεβαιωθείτε ότι η πίσω πλευρά της λεπίδας ταιριάζει στην υποδοχή οδηγού του κυλίνδρου.
4. Γυρίστε το μοχλό προς τα αριστερά για να στερεώσετε τη λεπίδα κλείνοντας το στήριγμα της λεπίδας.

1- Autή η σέγα χρησιμοποιεί λεπίδα T-shang. Για να έχετε καλύτερα αποτελέσματα κοπής, φροντίστε να χρησιμοποιήσετε την κατάλληλη λεπίδα για το υλικό και το κόψιμο που πρόκειται να γίνει.

Χειριζόμενος

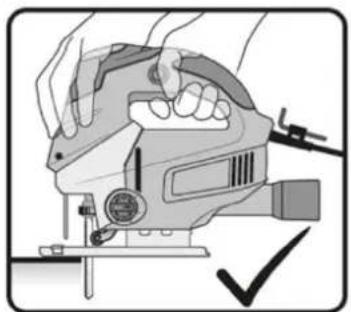

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Να κρατάτε πάντα το ηλεκτρικό εργαλείο με το ένα χέρι στην μπροστινή περιοχή χειρισμού και το ένα χέρι στη λαβή! Μην προσπαθήσετε ποτέ να χρησιμοποιήσετε το ηλεκτρικό εργαλείο μόνο με το ένα χέρι όταν το χρησιμοποιείτε!

1. Πιάστε καλά τη σέγα, τοποθετώντας το ένα χέρι στη λαβή και το άλλο στην μπροστινή περιοχή συγκράτησης.

2. Χρησιμοποιήστε το δείκτη σας για να πατήσετε το διακόπτη on/off.

3. Ασφαλίστε την κλειδαριά πιέζοντάς την με τον αντίχειρά σας.

'Ελεγχος εκκίνησης και λειτουργίας

1. Διακοπτόμενη λειτουργία: Συνδέστε το βύσμα στην πρίζα. Πατήστε το διακόπτη (F) για να θέσετε σε λειτουργία το εργαλείο. Για να σταματήσετε το εργαλείο, απλά αφήστε το διακόπτη.

2. Συνεχής λειτουργία: Συνδέστε το βύσμα στην πρίζα. Πατήστε το διακόπτη (F) και μπλοκάρετε πατώντας το κουμπί συνεχούς χρήσης (G). Για να σταματήσετε το εργαλείο, πατήστε και αφήστε το διακόπτη.

G F

'Ελεγχος ταχύτητας

Με την ταχεία κλήση (1), μπορεί να επιλεγεί ο απαιτούμενος ρυθμός διαδρομής (και κατά τη λειτουργία).

1-2 = χαμηλός ρυθμός εγκεφαλικού επεισοδίου

3-4 = μέτριος ρυθμός εγκεφαλικού

5-6 = υψηλός ρυθμός εγκεφαλικού

• Η ελαφριά πίεση στο διακόπτη ον/off σημαίνει χαμηλό ρυθμό διαδρομής.
• Η αύξηση της πίεσης στον διακόπτη ον/off οδηγεί σε υψηλότερο ρυθμό διαδρομής.

Εξαγωγή σκόνης

Η εξαγωγή σκόνης αποτρέπει μεγάλες συσσωρεύσεις σκόνης, υψηλή συγκέντρωση σκόνης στον αέρα του περιβάλλοντος και διευκολύνει την απόρριψη.

Για μεγάλες περιόδους εργασίας με ξύλο ή για εμπορική χρήση σε υλικά που παράγουν σκόνη που είναι επιβλαβής για την υγεία, το μηχάνημα πρέπει να συνδέεται με μια κατάλληλη εξωτερική συσκευή εξαγωγής σκόνης.

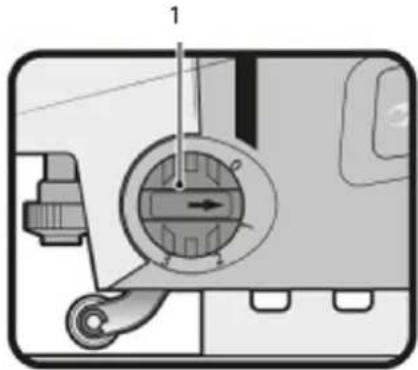

Εξισορροπητικός έλεγχος δράσης

Η δράση εξισορρόπησης μεταβάλλει τη γωνία κοπής της λεπίδας για να αυξήσει την απόδοση κοπής, μπορεί επίσης να ρυθμιστεί ενώ λειτουργεί χωρίς φορτίο. Για περισσότερες λεπτομέρειες, ανατρέξτε στον πίνακα επιλογής για την ενέργεια εξισορρόπησης. Μην ασκείτε υπερβολική δύναμη στη λεπίδα όταν κόβετε με εξισορροπητική δράση. Η λεπίδα κόβει μόνο όταν ταξιδεύετε προς τα πάνω.

1

1- Εξισορροπητικόςέλεγχοςδράσης

Διάγραμμα για την επιλογή εξισορρόπησης ενέργειας

A

B

C

D

A. Λεπτό υλικό. Ψιλά κοψίματα. Κλείστε τις καμπύλες.

B. Παχύ υλικό (χάλυβας και μοριοσανίδες).

C. Παχύ υλικό (ξύλο και πλαστικό).

D. Γρήγορες κοπές (μαλακό ξύλο). Κοπή κατά μήκος των κόκκων ξύλου.

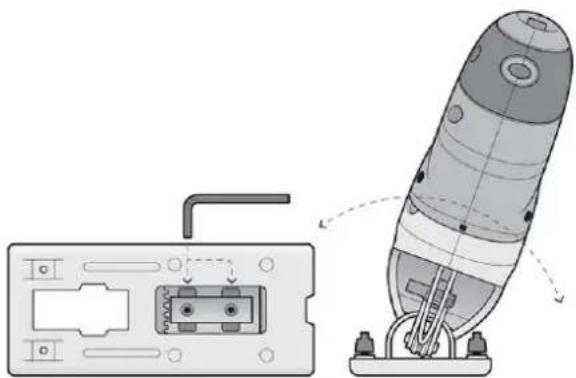

Ρύθμιση γωνίας κοπής

1. Αποσυνδέστε τη μονάδα από την πηγή ρεύματος.

2. Χαλαρώστε τις δύο βίδες στην πλάκα βάσης με το κλειδί Άλεν που περιλαμβάνεται.

3. Όταν οι βίδες είναι χαλαρές, ρυθμίστε την πλάκα βάσης στην επιθυμητή γωνία με τον οδοντωτό οδηνό στο παπούτσι.

4. Σφίξτε τις βίδες πίσω.

5. Τοποθετήστε αμέσως το κλειδί Άλεν ξανά στη θήκη του στο προστατευτικό του καλωδίου τροφοδοσίας.

Όταν κόβετε τα περισσότερα φύλλα ξύλου ή πολύ λεπτά ξύλα, χρησιμοποιήστε μια λεπίδα με λεπτά δόντια. Μειώστε τα θραύσματα στις άκρες. Σφίξτε κομμάτια ξύλου και στις δύο όψεις του τεμαχίου εργασίας και αρχίστε να κόβετε.

ΠΡΟΣΟΧΗ

Μην χρησιμοποιείτε τη δράση εξισορρόπησης όταν κόβετε πολύ κλειστούς κύκλους και γωνίες.

1- Τε μάχιο εργασίας

2- Παλιόξυλο

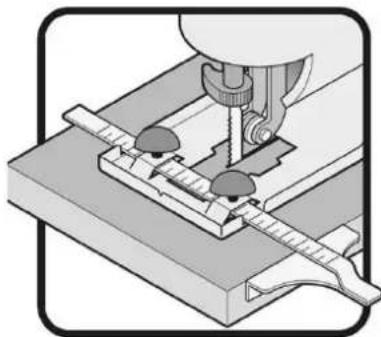

Ευθεία κοπή

Για να έχετε πολύ καθορισμένες ευθείες τομές χρησιμοποιήστε τον παράλληλο οδηγό που παρέχεται με το εργαλείο. Στηρίξτε τον οδηγό στην άκρη του τεμαχίου εργασίας. Τα ίσια κοψίματα μπορούν επίσης να αποκτήσουν λεπτό φινίρισμα κόβοντας αργά πάνω από μια γραμμή που είχε προηγουμένως επισημανθεί.

Ακριβώς όπως τα ίσια κοψίματα, οι κυκλικές περικοπές μπορούν να επιτύχουν λεπτό φινίρισμα ακολουθώντας αργά μια γραμμή που είχε προηγουμένως σημειωθεί. Αν και δεν περιλαμβάνεται κυκλικός οδηγός, η χρήση ενός μπορεί να επιτρέψει στη σέγα να παράγει τέλειες κυκλικές τομές.

Οδηγός λέιζερ

Ο ενσωματωμένος οδηγός λέιζερ προορίζεται για την επίτευξη κοπής ακριβείας. Χρησιμοποιήστε τον οδηγό λέιζερ κάθε φορά που η εργασία απαιτεί τομές ακριβείας, όπως όταν ακολουθείτε προσχεδιασμένες γραμμές σε μια επιφάνεια

• Ρυθμίστε το διακόπτη λέίζερ I/O στη θέση ενερνοποίηση νια να ενερνοποιήσετε τον οδηνό λέίζερ

- Πατήστε το διακόπτη On/Off και ξεκινήστε να κόβετε το τεμάχιο εργασίας ακολουθώντας την προσχεδιασμένη γραμμή με την προβαλλόμενη γραμμή λέιζερ στην επιφάνεια.

Φως λέιζερ Μην κοιτάτε στη δοκό

Λέιζερ κατηγορίας 2

= 650 ~nm; P ≤ 1 mW

EN 60825-1:2014

Η προβολή της εξόδου λέιζερ με τηλεσκοπικά οπτικά όργανα (για παράδειγμα, τηλεσκόπια και κιάλια) μπορεί να αποτελέσει κίνδυνο για τα μάτια και επομένως ο χρήστης δεν πρέπει να κατευθύνει τη δέσμη σε μια περιοχή όπου είναι πιθανό να χρησιμοποιηθούν τέτοια όργανα.

Συντήρηση και αποθήκευση

ΠΡΟΣΟΧΗ

Πριν από οποιαδήποτε εργασία στο ίδιο το μηχάνημα, τραβήξτε το φις από την πρίζα.

• Διατηρείτε πάντα το εργαλείο και τις υποδοχές εξαερισμού (εάν υπάρχουν) καθαρά. Ο τακτικός καθαρισμός και η συντήρηση της συσκευής θα εξασφαλίσει αποτελεσματικότητα και θα παρατείνει τη διάρκεια ζωής του εργαλείου σας.
• Εάν το εργαλείο αποτύχει παρά τις αυστηρές διαδικασίες κατασκευής και δοκιμών, η επισκευή θα πρέπει να πραγματοποιηθεί από εξουσιοδοτημένο σέρβις πελατών.
• Κρατήστε όλα τα παξιμάδια, τα μπουλόνια και τις βίδες σφιχτά, για να βεβαιωθείτε ότι το εργαλείο είναι σε ασφαλή κατάσταση λειτουργίας.
  • Αντικαταστήστε τα φθαρμένα ή κατεστραμμένα μέρη για ασφάλεια.
• Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά. Ανταλλακτικά που δεν παράγονται από τον κατασκευαστή μπορεί να προκαλέσουν κακή εφαρμογή και πιθανό τραυματισμό.
• Αποθηκεύστε το εργαλείο σε στεγνό δωμάτιο, μακριά από παιδιά και μακριά από εύφλεκτα υλικά.
  • Ποτέ μην βρέχετε τη συσκευή και μην ψεκάζετε νερό πάνω της!
• Χρησιμοποιήστε ένα υγρό πανί για να καθαρίσετε τα πλαστικά στοιχεία. Μη χρησιμοποιείτε καθαριστικά, διαλύτες ή μυτερά αντικείμενα.
• Καθαρίζετε τακτικά τη σκόνη που έχει κολλήσει στις υποδοχές αερισμού και τα κινούμενα μέρη με μια μαλακή βούρτσα ή μια βούρτσα βαφής.

Προστασία και διάθεση του περιβάλλοντος

ΠΡΟΣΟΧΗ

Αυτό το προϊόν έχει επισημανθεί με ένα σύμβολο που σχετίζεται με την απομάκρυνση ηλεκτρικών και ηλεκτρονικών απορριμμάτων. Αυτό σημαίνει ότι αυτό το προϊόν δεν πρέπει να απορρίπτεται με τα οικιακά απορρίμματα αλλά ότι θα επιστραφεί σε σύστημα συλλογής που συμμορφώνεται με την Ευρωπαϊκή Οδηγία ΑΗΝΕ. Επικοινωνήστε με τις τοπικές αρχές ή τα αποθέματά σας για συμβουλές σχετικά με την ανακύκλωση. Στη συνέχεια θα ανακυκλωθεί ή θα αποσυναρμολογηθεί προκειμένου να μειωθούν οι επιπτώσεις στο περιβάλλον. Ο ηλεκτρικός και ηλεκτρονικός εξοπλισμός μπορεί να είναι επικίνδυνος για το περιβάλλον και την ανθρώπινη υγεία, καθώς περιέχουν επικίνδυνες ουσίες.

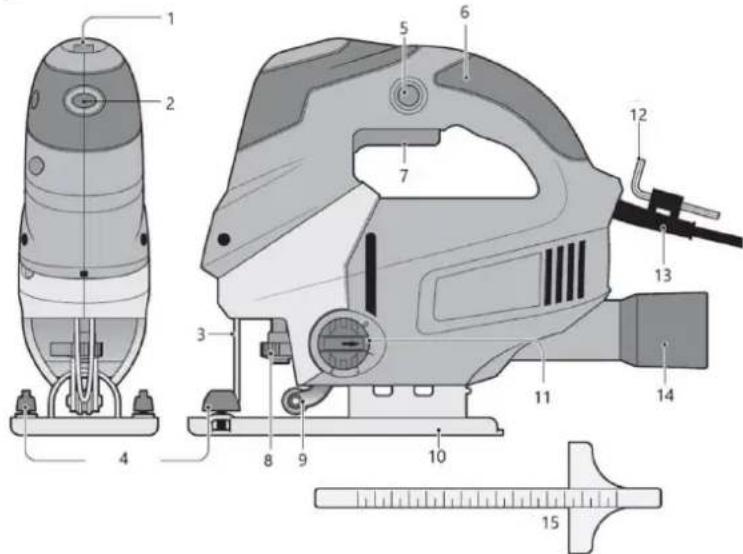

εξαρτήματα

1- Έλεγχος ταχύτητας

2- Οδηγός λέιζερ

3- Μπάρα προστασίας

4- Πόμολα ρύθμισης παράλληλου οδηγού

5- Κουμπί συνεχούς χρήσης

6- Λαβή

7- Διακόπτης

8- Στήριγμα λεπίδας

9- Οδηγός κυλίνδρων

10- Πλάκα βάσης

11- Εξισορροπητικός έλεγχος δράσης

12- Κλειδί Άλεν

13-Καλώδιο ρεύματος

14- Αντάπτορας ηλεκτρικής σκούπας

15- Παράλληλος οδηγός
