JS750MAX - Scie MSW - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scie sauteuse
Marque	MSW
Modèle	JS750MAX
Tension d'alimentation	230 V ~ 50 Hz
Puissance nominale	750 W
Fréquence de course	800-3000 min⁻¹
Dimensions (L x l x h)	235 x 270 x 285 mm
Poids	2,45 kg
Classe de protection	II
Type de lame	Tige en T
Guide parallèle	Inclus
Guide laser	Intégré, classe 2, 650 nm, ≤ 1 mW
Réglage de vitesse	6 positions par molette
Action d'équilibrage	3 positions réglables
Réglage d'angle de coupe	Oui, avec clé Allen
Raccordement aspiration	Adaptateur pour aspirateur inclus
Fonction marche continue	Avec bouton de verrouillage
Entretien	Nettoyer avec chiffon humide, pas de solvants
Stockage	Endroit sec, hors de portée des enfants

FOIRE AUX QUESTIONS - JS750MAX MSW

Comment changer la lame de la scie sauteuse MSW JS750MAX ?

Débranchez la fiche secteur. Portez des gants. Tournez le levier vers la droite pour ouvrir le support de lame. Insérez complètement la lame (tige en T) en veillant à ce que l'arrière s'insère dans la fente de guidage du rouleau. Tournez le levier vers la gauche pour verrouiller.

Comment utiliser le guide parallèle ?

Insérez le guide parallèle dans les fentes de la plaque de base. Faites-le glisser à la position souhaitée et fixez-le avec les boutons de réglage. Utilisez-le pour des coupes droites en le soutenant sur le bord de la pièce.

Comment régler la vitesse de coupe ?

Utilisez la molette de vitesse pour sélectionner la fréquence de course souhaitée : positions 1-2 pour basse vitesse, 3-4 pour moyenne, 5-6 pour haute vitesse. Vous pouvez également ajuster la vitesse en variant la pression sur l'interrupteur.

Comment activer le fonctionnement continu ?

Appuyez sur l'interrupteur et maintenez-le enfoncé, puis appuyez sur le bouton d'utilisation continue pour le verrouiller. Relâchez l'interrupteur. Pour arrêter, appuyez et relâchez l'interrupteur.

Comment utiliser le guide laser ?

Allumez le guide laser en réglant l'interrupteur laser sur la position marche. La ligne laser projetée vous aide à suivre des lignes pré-dessinées pour des coupes de précision. Ne regardez pas directement le faisceau laser (classe 2).

Comment régler l'angle de coupe ?

Débranchez l'appareil. Desserrez les deux vis de la plaque de base avec la clé Allen fournie. Ajustez la plaque de base à l'angle souhaité à l'aide du guide dentelé. Resserrez les vis et remettez la clé Allen dans son support.

Comment raccorder un aspirateur pour l'extraction de poussière ?

Utilisez l'adaptateur pour aspirateur fourni pour connecter la scie à un dispositif d'extraction externe. Cela réduit les accumulations de poussière et les concentrations nocives dans l'air.

Comment entretenir la scie sauteuse ?

Avant tout entretien, débranchez la fiche. Nettoyez les fentes d'aération et les pièces mobiles avec une brosse douce. Utilisez un chiffon humide pour les plastiques, sans solvants ni objets pointus. Gardez les vis serrées et utilisez des pièces d'origine.

Que faire si la scie sauteuse tombe en panne ?

Si l'outil tombe en panne malgré les contrôles, faites réparer par un service client agréé. N'essayez pas de réparer vous-même. Utilisez uniquement des pièces de rechange d'origine.

Comment stocker la scie sauteuse en toute sécurité ?

Rangez la scie sauteuse dans un endroit sec, hors de portée des enfants et loin de matériaux inflammables. Ne la mouillez pas et ne vaporisez pas d'eau dessus. Protégez-la de l'humidité.

MODE D'EMPLOI JS750MAX MSW

Ce manuel d'utilisation a été traduit à l'aide d'une traduction automatique. Nous avons fait tout notre possible pour garantir l'exactitude de la traduction, mais veuillez noter que les traductions automatiques ne sont pas parfaites et ne sont pas destinées à remplacer les traducteurs humains. La version officielle du manuel d'utilisation est en anglais. Les éventuelles différences entre la version traduite et l'original anglais ne sont pas juridiquement contraignantes. Si vous avez des questions sur l'exactitude de la traduction, veuillez vous référer à la version anglaise, qui est la référence officielle. D'autres versions linguistiques sont disponibles sur demande via [e-mail].

Caractéristiques techniques

Description du paramètre	Valeur du paramètre
Nom de produit	Scie sauteuse
Modèle	MSW-JS750MAX
Tension [V] / Fréquence [Hz]	230~ / 50
Puissance [W]	750
no [/min]	800-3000
Longueur d’ onde [nm]	650
Classe de protection	II
Puissance [mW]	≤ 1
Dimensions (Largeur x Longueur x Hauteur) [mm]	235x270x285
Poids [kg]	2,45

LUMIÈRE LASER | RAYONNEMENT LASER

Ne regardez pas le faisceau. Produit laser de classe 2. EN 60825-1:2014

Présentation du produit

Le produit est un outil utilisé pour couper des courbes et des formes irrégulières dans le bois, le métal ou d'autres matériaux. Il fonctionne avec une lame alternative, ce qui le rend idéal pour des tâches telles que la découpe de motifs complexes ou d'ouvertures dans les murs pour les prises électriques. Ce produit est couramment utilisé dans les projets de menuiserie, de construction et de bricolage à domicile pour réaliser des coupes précises que d'autres scies peuvent avoir du mal à réaliser.

L'utilisateur est responsable de tout dommage résultant d'une utilisation non conforme du produit.

Mode d'emploi

Montage

Guide parallèle

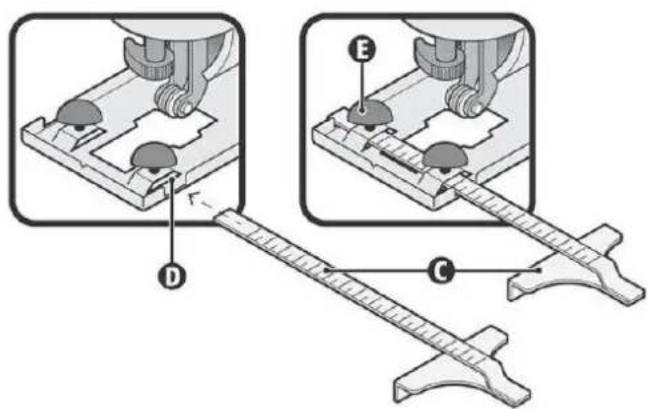

Insérez le guide parallèle (C) dans les fentes (D) de la plaque de base. Faites glisser le guide jusqu'à la position souhaitée et fixez-le en place à l'aide des boutons de réglage (E).

• Avant toute intervention sur la machine elle-même, débranchez la fiche secteur.
- Portez des gants lorsque vous changez ou insérez une nouvelle lame de scie.

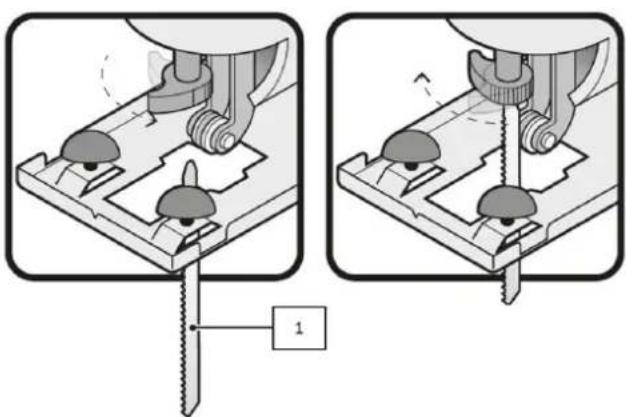

1. Assurez-vous que l'ouverture du support de lame est exempte de sciure.
2. Tournez le levier vers la droite pour ouvrir le support de lame.
3. Insérez complètement la lame dans le support de lame, en vous assurant que l'arrière de la lame s'insère dans la fente de guidage du rouleau.
4. Tournez le levier vers la gauche pour fixer la lame en fermant le support de lame.

1- Cette scie sauteuse utilise une lame à tige en T. Pour obtenir de meilleurs résultats de coupe, assurez-vous d'utiliser la lame adaptée au matériau et à la coupe à effectuer.

Manutention

AVERTISSEMENT

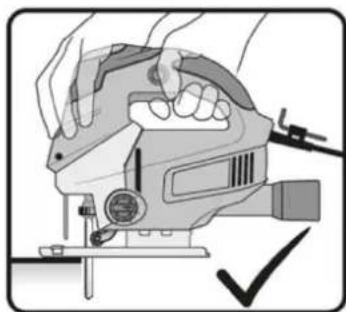

Tenez toujours l'outil électrique avec une main sur la zone de poignée avant et une main sur la poignée ! N'essayez jamais d'utiliser l'outil électrique avec une seule main lors de son utilisation !

1. Saisissez fermement la scie sauteuse en plaçant une main sur la poignée et l'autre sur la zone de maintien avant.
2. Utilisez votre index pour appuyer sur le bouton marche/arrêt.
3. Engagez le verrou en appuyant dessus avec votre pouce.

Contrôle de démarrage et de fonctionnement

1. Fonctionnement intermittent : Branchez la fiche dans la prise. Appuyez sur l'interrupteur (F) pour démarrer l'outil. Pour arrêter l'outil, relâchez simplement l'interrupteur.
2. Fonctionnement continu : Brancher la fiche dans la prise. Appuyez sur l'interrupteur (F) et bloquez-le en appuyant sur le bouton d'utilisation continue (G). Pour arrêter l'outil, appuyez et relâchez l'interrupteur.

Contrôle de vitesse

Avec la molette de vitesse (1), la fréquence de course souhaitée peut être sélectionnée (également pendant la course).

1-2 = faible fréquence cardiaque

3-4 = fréquence de battements moyenne

5-6 = fréquence cardiaque élevée

• Une légère pression sur le bouton marche/arrêt signifie une faible cadence de course.
  • L'augmentation de la pression sur le bouton marche/arrêt entraîne une cadence de course plus élevée.

Extraction de poussière

L'extraction de poussière évite les grandes accumulations de poussière, les fortes concentrations de poussière dans l'air ambiant et facilite l'élimination.

Pour les travaux prolongés avec du bois ou pour une utilisation commerciale sur des matériaux produisant des poussières nocives pour la santé, la machine doit être raccordée à un dispositif d'extraction de poussière externe approprié.

Contrôle des actions d'équilibrage

L'action d'équilibrage fait varier l'angle de coupe de la lame pour augmenter l'efficacité de la coupe, elle peut également être ajustée pendant le fonctionnement sans charge. Pour obtenir plus de détails, consultez le tableau de sélection de l'action d'équilibrage. N'appliquez pas de force excessive sur la lame lors de la coupe avec une action d'équilibrage. La lame ne coupe que vers le haut.

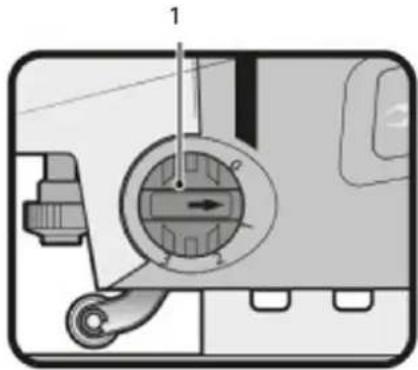

1- Contrôle des actions d'équilibrage

Diagramme de sélection d'action d'équilibrage

A

B

C

D

A. Matériau fin. Coupes fines. Courbes serrées.

B. Matériau épais (acier et aggloméré).

C. Matériau épais (bois et plastique).

D. Coupes rapides (bois tendres). Découpe dans le sens du grain du bois.

Réglage de l'angle de coupe

1. Débranchez l'appareil de la source d'alimentation.
2. Desserrez les deux vis de la plaque de base avec la clé Allen fournie.
3. Lorsque les vis sont desserrées, ajustez la plaque de base à l'angle souhaité avec le guide dentelé de la chaussure.
4. Resserrez les vis.
5. Remettez immédiatement la clé Allen dans son support dans le protecteur de câble d'alimentation.

Feuilles de bois coupées

Lors de la coupe de la plupart des feuilles de bois ou de bois très fin, utilisez une lame à dents fines. Réduit les éclats sur les bords. Fixez les morceaux de bois sur les deux faces de la pièce et commencez à couper.

PRUDENCE

N'utilisez pas l'action d'équilibrage lorsque vous coupez des cercles et des angles trop fermés.

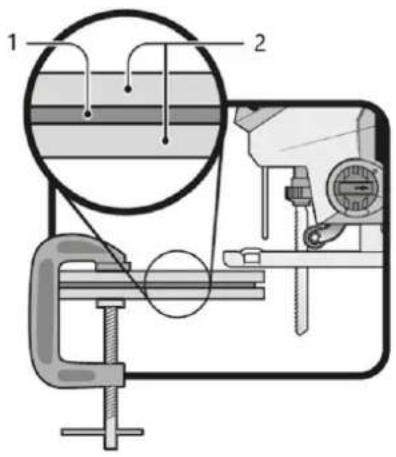

1- Pièce à travailler

2- Bois de récupération

Coupe droite

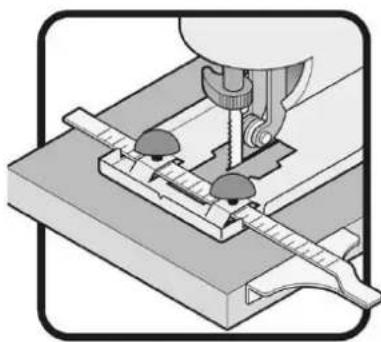

Pour obtenir des coupes droites bien définies, utilisez le guide parallèle fourni avec l'outil. Soutenez le guide sur le bord de la pièce. Les coupes droites peuvent également obtenir une finition soignée en coupant lentement sur une ligne préalablement marquée.

Tout comme les coupes droites, les coupes circulaires permettent d'obtenir une finition soignée en suivant lentement une ligne préalablement marquée. Bien qu'un guide circulaire ne soit pas inclus, son utilisation peut permettre à la scie sauteuse de produire des coupes circulaires parfaites.

Guide laser

Le guide laser intégré est destiné à obtenir une coupe de précision. Utilisez le guide laser chaque fois que le travail nécessite des coupes de précision, comme lorsque vous suivez des lignes pré-dessinées sur une surface

- Réglez l'interrupteur laser E/S sur la position marche pour activer le guide laser.

- Appuyez sur le bouton marche/arrêt et commencez à couper la pièce en suivant la ligne pré-dessinée avec la ligne laser projetée sur la surface.

Lumière laser Ne regarde pas dans le faisceau

Laser classe 2 = 650 nm; P ≤ 1 mW

EN 60825-1:2014

L'observation du faisceau laser avec des instruments optiques télescopiques (par exemple, des télescopes et des jumelles) peut présenter un risque pour les yeux et l'utilisateur ne doit donc pas diriger le faisceau vers une zone où de tels instruments sont susceptibles d'être utilisés.

Entretien et stockage

PRUDENCE

Avant toute intervention sur la machine elle-même, débranchez la fiche secteur.

• Maintenez toujours l'outil et les fentes d'aération (si présentes) propres. Un nettoyage et un entretien réguliers de l'appareil garantiront l'efficacité et prolongeront la durée de vie de votre outil.
• Si l'outil tombe en panne malgré les procédures rigoureuses de fabrication et de test, la réparation doit être effectuée par un service client agréé.
• Maintenez tous les écrous, boulons et vis bien serrés pour garantir que l'outil est en bon état de fonctionnement.
• Remplacez les pièces usées ou endommagées pour des raisons de sécurité.
• Utilisez uniquement des pièces de rechange d'origine. Les pièces non fabriquées par le fabricant peuvent entraîner un mauvais ajustement et d'éventuelles blessures.
• Rangez l'outil dans une pièce sèche, hors de portée des enfants et loin de tout matériau inflammable.
• Ne mouillez jamais l'appareil et ne vaporisez jamais d'eau dessus !
• Utilisez un chiffon humide pour nettoyer les éléments en plastique. N'utilisez pas de nettoyants, de solvants ou d'objets pointus.
• Nettoyez régulièrement la poussière collée aux fentes d'aération et aux pièces mobiles à l'aide d'une brosse douce ou d'un pinceau.

Protection de l'environnement et élimination

PRUDENCE

Ce produit a été marqué d'un symbole relatif à l'élimination des déchets électriques et électroniques. Cela signifie que ce produit ne doit pas être jeté avec les ordures ménagères mais qu'il doit être retourné à un système de collecte conforme à la directive européenne DEEE. Contactez vos autorités locales ou vos stocks pour obtenir des conseils sur le recyclage. Il sera ensuite recyclé ou démantelé afin de réduire l'impact sur l'environnement. Les équipements électriques et électroniques peuvent être dangereux pour l'environnement et pour la santé humaine car ils contiennent des substances dangereuses.

Parties

1- Contrôle de vitesse

2- Guide laser

3- Barre de protection

4- Boutons de réglage du guide parallèle

5- Bouton d'utilisation continue

6- Poignée

7- Commutateur

8- Support de lame

9- Guide à rouleaux

10- Plaque de base

11- Contrôle des actions d'équilibrage

12- 23 - clé Allen

13- Câble d'alimentation

14- Adaptateur pour aspirateur

15- Guide parallèle
