NÁVOD K OBSLUZE JS750MAX MSW

Tato uživatelská příručka byla přeložena pomocí strojového překladu. Vynaložili jsme maximální úsilí, aby byl překlad přesný, ale uvědomte si, že automatické překlady nejsou dokonalé a nejsou určeny k tomu, aby nahradily lidské překladatele. Oficiální verze uživatelské příručky je v angličtině. Jakékoli rozdíly mezi přeloženou verzí a původní angličtinou nejsou právně závazné. Máte-li jakékoli dotazy ohledně přesnosti překladu, podívejte se prosím na anglickou verzi, která je oficiálním odkazem. Další jazykové verze jsou k dispozici na vyžádání na adrese [e-mail].

Technické údaje

Popis parametru	Hodnota parametru
Název výrobku	Přímočará pila
Model	MSW-JS750MAX
Napětí [V] / Frekvence [Hz]	230~ / 50
Výkon [W]	750
no [/min]	800-3000
Vlnová délka [nm]	650
Třída ochrany	II
Výkon [mW]	≤ 1
Rozměry (šířka x délka x výška) [mm]	235x270x285
Hmotnost [kg]	2,45

LASEROVÉ SVĚTLO | LASEROVÉ ZÁŘENÍ

Nedívejte se do paprsku. Laserový výrobek třídy 2. EN 60825-1:2014

Přehled produktů

Výrobek je nástroj používaný pro řezání nepravidelných krívek a tvarů do dřeva, kovu nebo jiných materiálů. Pracuje s vratným ostřím, także je ideální pro úkoly, jako je řezání složitých vzorů nebo otvorů ve stěnách pro elektrické zásuvky. Tento produkt se běžně používá v tesařských, stavebních a domácích kutilských projektech k dosažení přesných řezů, které jiné pily mohou mít potíže dosáhnout.

Uživatel je odpovědný za jakékoli škody způsobené neúmyslným použitím produktu.

Pomocí návodu

Montáž

Paralelní průvodce

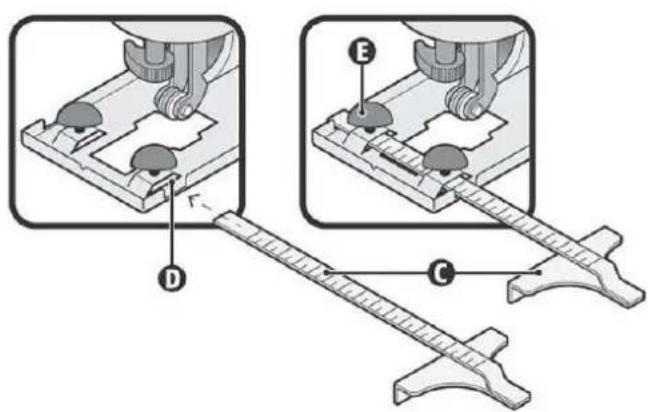

Zasuňte paralelní vodítko (C) do štěrbin (D) v základní desce. Posuňte vodítko do požadované polohy a upevněte jej na místo pomocí nastavovacích knoflíků (E).

• Před jakoukoliv prací na samotném stroji vytáhněte síťovou zástrčku.

• Při výměně nebo vkládání nového pilového kotouče noste rukavice.

• Ujistěte se, že v otvoru pro podpěru kotouče nejsou piliny.

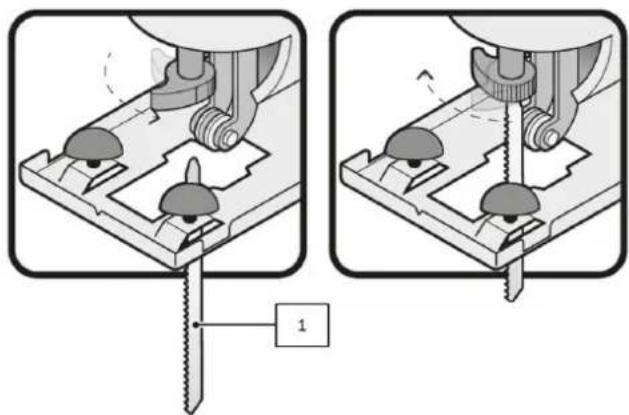

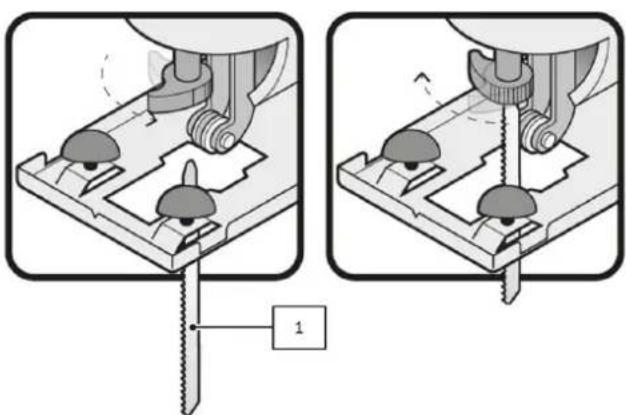

• Otočením páky doprava otevřete podpěru čepele.
• Zcela zasuňte čepel do podpěry čepele a ujistěte se, že zadní strana čepele zapadá do drážky válečku.
• Otočením páky doleva zajistíte čepel uzavřením podpěry čepele.

1- Tato přímočará pila používá čepel s T-stopkou. Chcete-li dosáhnout lepších výsledků řezání, ujistěte se, že používáte čepel odpovídající materiálu a řezu.

Zacházení

VAROVÁNÍ

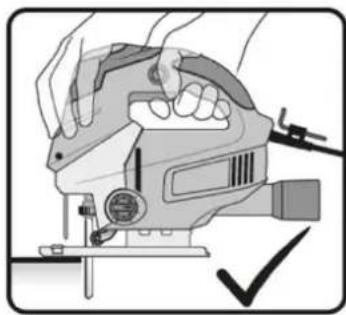

Elektrické nářadí držte vždy jednou rukou za přední manipulační plochu a jednou rukou za rukojeť! Nikdy se nepokoušejte elektrické nářadí používat pouze jednou rukou, když jej používáte!

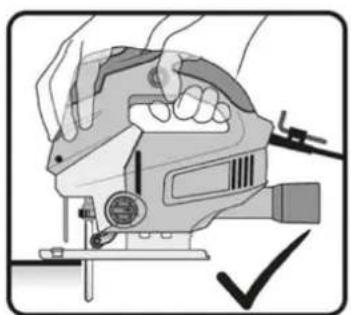

1. Pevně uchopte přímočarou pilu, položte jednu ruku na rukojeť a druhou na přední držadlo.
2. Pomocí ukazováčku stiskněte vypínač.
3. Zajistěte zámek stisknutím palcem.

Startování a řízení provozu

1. Přerušovaný provoz: Zapojte zástrčku do zásuvky. Stiskněte spínač (F) pro spuštění nářadí. Chcete-li nářadí zastavit, jednoduše uvolněte spínač.
2. Nepřetržitý provoz: Zapojte zástrčku do zásuvky. Stiskněte spínač (F) a zablokujte jej stisknutím tlačítka trvalého používání (G). Chcete-li nářadí zastavit, stiskněte a uvolněte spínač.

G F

Ovládání rychlosti

Pomocí rychlovoliče (1) lze zvolit požadovaný počet zdvihů (i za chodu).

1-2 = nízký počet zdvihů

3-4 = střední frekvence zdvihů

5-6 = vysoký počet zdvihů

• Mírný tlak na vypínač znamená nízkou frekvenci zdvihů.
  • Zvyšující se tlak na vypínač má za následek vyšší frekvenci zdvihů.

Odsávání prachu

Odsávání prachu zabraňuje velkému hromadění prachu, vysoké koncentrací prachu v okolním vzduchu a usnadňuje likvidaci.

Pro dlouhodobé práce se dřevem nebo pro komerční použití na materiálech, které produkují zdraví škodlivý prach, je třeba stroj připojit k vhodnému externímu zařízení pro odsávání prachu.

Řízení vyvažování

Vyvažovací činnost mění úhel řezu kotouče pro zvýšení účinnosti řezání, lze jej také nastavit při práci bez zatížení. Chcete-li získat další podrobnosti, podívejte se na tabulku výběru pro vyvažovací akci. Při řezání s vyvažováním nevyvíjejte nadměrnou sílu na kotouč. Nůž řeže pouze při pohybu nahoru.

1

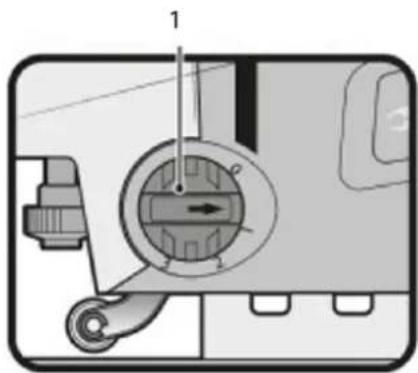

1- Řízení vyvažování

Diagram pro výběr vyvažovací akce

A

B

C

D

A. Tenký materiál. Jemné řezy. Zavřete křivky.

B. Silný materiál (ocel a dřevotříska).

C. Silný materiál (dřevo a plast).

D. Rychlé řezy (měkké dřevo). Řezání podél struktury dřeva.

Nastavení úhlu řezu

1. Odpojte jednotku od zdroje napájení.

2. Povolte dva šrouby na základní desce pomocí přiloženého imbusového klíče.

3. Když jsou šrouby uvolněné, nastavte základní desku do požadovaného úhlu pomocí zoubkovaného vodítka v botě.

4. Utáhněte šrouby zpět.

5. Imbusový klíč okamžitě vložte zpět do držáku v chráničce napájecího kabelu.

Řezané dřevěné desky

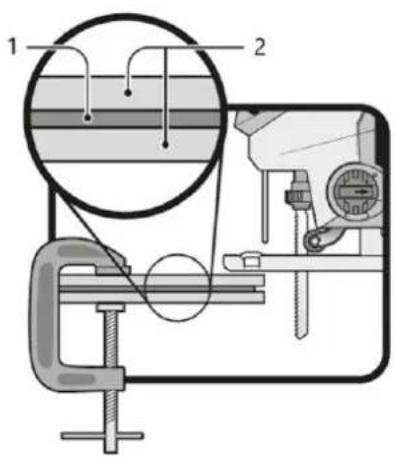

Při řezání většiny dřevěných desek nebo velmi tenkého dřeva používejte kotouč s jemnými zuby. Redukujte třísky na okrajích. Upněte kousky dřeva na obě strany obrobku a začněte řezat.

POZOR

Při řezání příliš uzavřených kruhů a úhlů nepoužívejte vyvažovací akci.

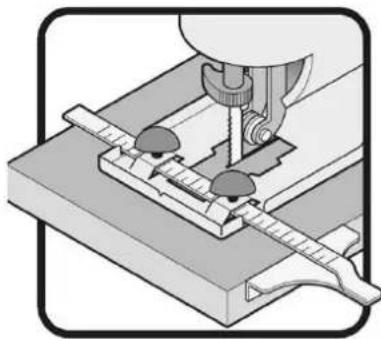

Chcete-li dosáhnout přesně definovaných přímých řezů, použijte paralelní vedení dodávané s nástrojem. Podepřete vodítko k okraji obrobku. Rovné řezy mohou také získat jemný povrch pomalým řezáním přes dříve označenou čáru.

Stejně jako rovné řezy, i kruhové řezy mohou dosáhnout jemného dokončení pomalým sledováním dříve vyznačené linie. Ačkoli kruhové vedení není součástí dodávky, jeho použití umožňuje skládačce vytvářet dokonalé kruhové řezy.

Laserový průvodce

Vestavěné laserové naváděcí zařízení je určeno k dosažení přesného řezu. Laserové vodítko použijte pokaždé, když práce vyžaduje přesné řezy, například při sledování předkreslených čar na povrchu

- Chcete-li aktivovat laserové navádění, nastavte přepínač I/O laseru do polohy zapnuto.

- Stiskněte vypínač a začněte řezat obrobek podle předem nakreslené linie s promítanou laserovou lini na povrch.

Laserové světlo Nedívejte se do paprsku

Laser třídy 2 A = 650 nm; P ≤ 1 mW

EN 60825-1:2014

Sledování výstupu laseru pomocí teleskopických optických přístrojů (například dalekohledů a dalekohledů) může představovat nebezpečí pro oči, a proto by uživatel neměl směrovat paprsek do oblasti, kde je pravděpodobné, že takové přístroje budou použity.

Údržba a skladování

POZOR

Před jakoukoliv prací na samotném stroji vytáhněte síťovou zástrčku.

• Vždy udržujte nářadí a ventilační otvory (pokud jsou k dispozici) čisté. Pravidelné čištění a údržba spotřebiče zajistí účinnost a prodlouží životnost vašeho nářadí.
• Pokud by nástroj navzdory přísným výrobním a testovacím postupům selhal, opravu by měl provést autorizovaný zákaznický servis.
• Udržujte všechny matice, šrouby a šrouby utažené, abyste se ujistili, že je nástroj v bezpečném provozním stavu.
  • Pro bezpečnost vyměňte opotřebované nebo poškozené díly.
• Používejte pouze originální náhradní díly. Díly nevyrobené výrobcem mohou způsobit špatné usazení a možné zranění.
• Nářadí skladujte v suché místnosti mimo dosah dětí a mimo dosah jakéhokoli hořlavého materiálu.
• Nikdy přístroj nenamáčejte ani na něj nestříkejte vodu!
• K čištění plastových prvků použijte vlhký hadřík. Nepoužívejte žádné čisticí prostředky, rozpouštědla ani špičaté předměty.
• Pravidelně čistěte veškerý prach, který ulpěl na ventilačních štěrbinách a pohyblivých částech, měkkým štětcem nebo štětcem.

Ochrana životního prostředí a likvidace

POZOR

Tento výrobek byl označen symbolem týkajícím se odstraňování elektrického a elektronického odpadu. To znamená, že tento výrobek nesmí být likvidován s domovním odpadem, ale že musí být vrácen do sběrného systému, který odpovídá evropské směrnici WEEE. Pro radu ohledně recyklace se obraťte na místní úřady nebo sklady. Poté bude recyklován nebo demontován, aby se snížil dopad na životní prostředí. Elektrická a elektronická zařízení mohou být nebezpečná pro životní prostředí a lidské zdraví, protože obsahují nebezpečné látky.

Díly

1- Ovládání rychlosti
2- Laserový průvodce
3- Ochranná lišta

4- Paralelní nastavovací knoflíky

5- Tlačítko pro nepřetržité používání

6- Držák

7- Vypínač

8- Podpora čepele
9- Válečkové vedení
10- Deska základny
11- Řízení vyvažování
12- 24 - inbusový klíč
13- Napájecí kabel
14- Adaptér na vysavač
15- Paralelní průvodce

1. Uistite sa, že otvor na podperu kotúča neobsahuje piliny.
2. Otočením páky doprava otvorte podperu čepele.
3. Čepel' úplne zasuňte do podpery čepele a uistite sa, že zadná strana čepele zapadá do drážky vodiacej lišty.
4. Otočením páky dol'ava zaistite čepel' zatvorením podpery čepele.

1. Pevne uchopte priamočiaru pílu tak, že jednu ruku položíte na rukováť a druhú na prednú oblast držania.
2. Pomocou ukazováka stlačte vypínač.
3. Zaistite zámok stlačením palcom.

1-2 = nízky počet zdvihov

3-4 = stredná frekvencia zdvihov

5-6 = vysoká frekvencia zdvihov

C. Hrubý materiál (drevo a plast).

Údržba a skladovanie

POZOR

Pred akoukol'vek prácou na samotnom stroji vytiahnite sieťovú zástrčku.

9- Valčekové vedenie

10- Základná doska

11- Vyvažovacie riadenie činnosti

12- imbusový klúč

13- Napájací kábel

14- Adaptér na vysávač
