Dati tecnici

Descrizione del parametro	Valore del parametro
Nome del prodotto	Seghetto alternativo
Modello	MSW-JS750MAX
Tensione [V] / Frequenza [Hz]	230~ / 50
Potenza [W]	750
no [/min]	800-3000
Lunghezza d'onda [nm]	650
Classe di protezione	II
Potenza [mW]	≤ 1
Dimensioni (larghezza x lunghezza x altezza) [mm]	Dimensioni: 235x270x285
Peso [kg]	2,45

LUCE LASER | RADIAZIONE LASER

Non fissare il raggio. Prodotto laser di classe 2. EN 60825-1:2014

Panoramica del Prodotto

Il prodotto è uno strumento utilizzato per tagliare curve e forme irregolari nel legno, nel metallo o in altri materiali. Funziona con una lama oscillante, il che lo rende ideale per lavori come il taglio di motivi intricati o di aperture nei muri per prese elettriche. Questo prodotto è comunemente utilizzato in lavori di falegnameria, edilizia e nei progetti fai da te per ottenere tagli precisi che altre seghe potrebbero avere difficoltà a realizzare.

L'utente è responsabile di eventuali danni derivanti da un uso improprio del prodotto.

Istruzioni per l'uso

Montaggio

Guida parallela

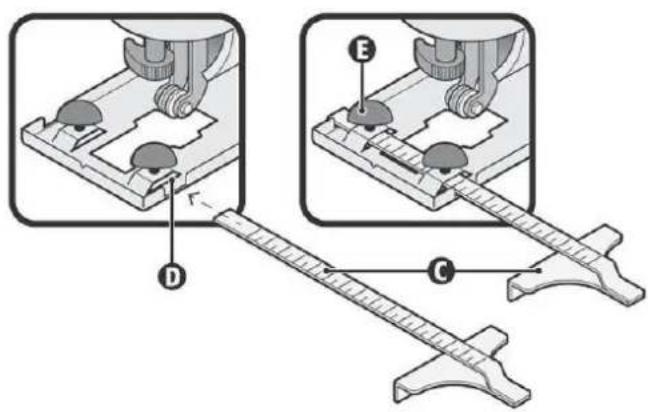

Inserire la guida parallela (C) attraverso le fessure (D) nella piastra di base. Far scorrere la guida nella posizione desiderata e fissarla con le manopole di regolazione (E).

Configurazione della lama

ATTENZIONE

- Prima di qualsiasi intervento sulla macchina, staccare la spina dalla presa di corrente. - Indossare guanti quando si sostituisce o si inserisce una nuova lama della sega.

1. Assicurarsi che l'apertura di supporto della lama sia libera da segatura.
2. Ruotare la leva verso destra per aprire il supporto della lama.
3. Inserire completamente la lama nel relativo supporto, assicurandosi che la parte posteriore della lama si inserisca nella fessura della guida a rulli.
4. Ruotare la leva verso sinistra per fissare la lama chiudendo il supporto della lama.

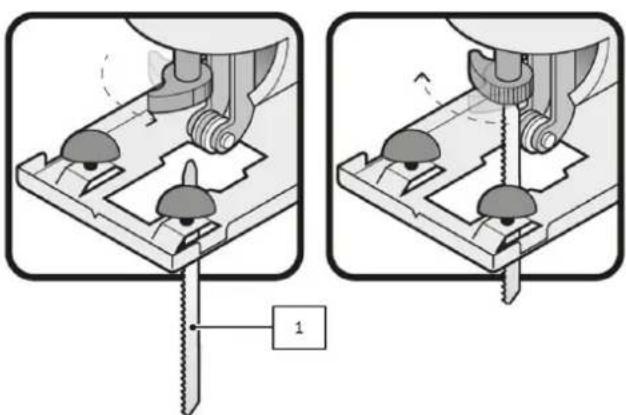

1- Questo seghetto alternativo utilizza una lama con gambo a T. Per ottenere risultati di taglio migliori, assicurarsi di utilizzare la lama adatta al materiale e al taglio da effettuare.

Gestione

AVVERTIMENTO

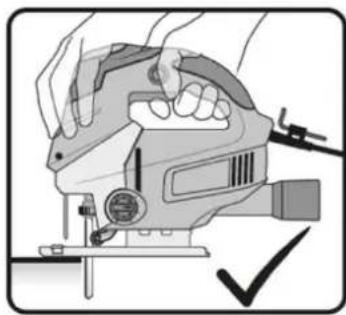

Tenere sempre l'utensile elettrico con una mano sulla zona di impugnatura anteriore e con l'altra sull'impugnatura! Non tentare mai di utilizzare l'utensile elettrico con una sola mano quando lo si utilizza!

1. Afferrare saldamente il seghetto alternativo, posizionando una mano sull'impugnatura e l'altra sulla zona di presa anteriore.
2. Utilizzare l'indice per premere l'interruttore di accensione/spegnimento.
3. Per bloccare la serratura, premerla con il pollice.

Controllo di avviamento e funzionamento

1. Funzionamento intermittente: collegare la spina alla presa. Premere l'interruttore (F) per avviare l'utensile. Per arrestare l'utensile è sufficiente rilasciare l'interruttore.
2. Funzionamento continuo: collegare la spina alla presa. Premere l'interruttore (F) e bloccarlo premendo il pulsante di utilizzo continuo (G). Per arrestare l'utensile, premere e rilasciare l'interruttore.

G F

Controllo della velocità

Con il selettore della velocità (1) è possibile selezionare la frequenza di corsa desiderata (anche durante il funzionamento).

1-2 = bassa frequenza di corsa

3-4 = frequenza media della bracciata

5-6 = frequenza di bracciata elevata

• Una leggera pressione sull'interruttore di accensione/spegnimento determina una bassa frequenza di corsa.
• Aumentando la pressione sull'interruttore di accensione/spegnimento si ottiene una frequenza di corsa più elevata.

Aspirazione della polvere

L'aspirazione della polvere impedisce grandi accumuli di polvere, elevate concentrazioni di polvere nell'aria ambiente e ne facilita lo smaltimento.

Per lavori prolungati con il legno o per uso commerciale su materiali che producono polvere dannosa per la salute, la macchina deve essere collegata a un idoneo dispositivo esterno di aspirazione della polvere.

Controllo dell'azione di bilanciamento

L'azione di bilanciamento varia l'angolo di taglio della lama per aumentarne l'efficienza; può essere regolato anche durante il funzionamento senza carico. Per maggiori dettagli consultare la tabella di selezione per l'azione di bilanciamento. Non applicare una forza eccessiva sulla lama quando si esegue il taglio con azione di bilanciamento. La lama taglia solo quando si sposta verso l'alto.

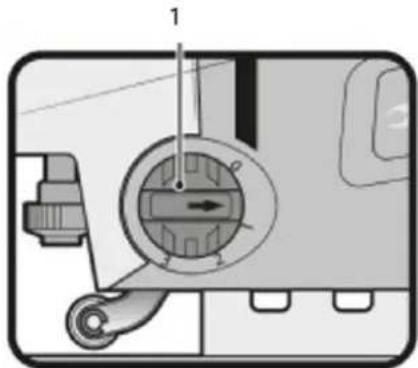

1- Controllo dell'azione di bilanciamento

Diagramma per la selezione dell'azione di bilanciamento

A

B

C

D

A. Materiale sottile. Tagli fini. Curve vicine.

B. Materiale spesso (acciaio e truciolato).

C. Materiale spesso (legno e plastica).

D. Tagli rapidi (legno tenero). Taglio lungo la venatura del legno.

Regolazione dell'angolo di taglio

1. Scollegare l'unità dalla fonte di alimentazione.

2. Allentare le due viti sulla piastra di base utilizzando la chiave a brugola in dotazione.

3. Una volta allentate le viti, regolare la piastra di base all'angolazione desiderata utilizzando la guida dentata nella scarpa.

4. Stringere nuovamente le viti.

5. Riporre immediatamente la chiave a brugola nel suo supporto nel protettore del cavo di alimentazione.

Tagliare fogli di legno

Per tagliare la maggior parte dei fogli di legno o il legno molto sottile, utilizzare una lama con denti fini. Ridurre le schegge sui bordi. Fissare i pezzi di legno di scarto su entrambe le facce del pezzo in lavorazione e iniziare a tagliare.

ATTENZIONE

Non utilizzare l'azione di bilanciamento quando si tagliano cerchi e angoli molto chiusi.

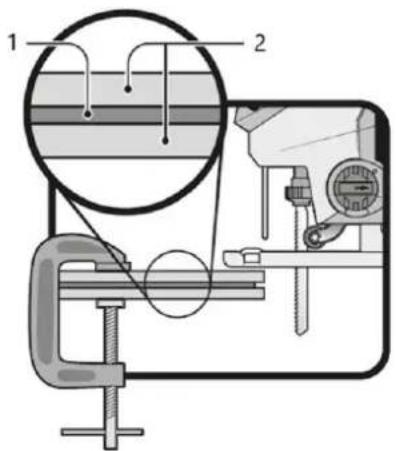

1- Pezzo da lavorare

2- Scarti di legno

Taglio dritto

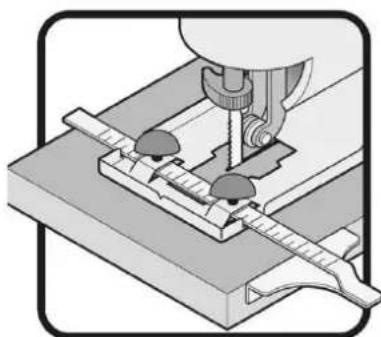

Per ottenere tagli dritti e ben definiti utilizzare la guida parallela fornita con l'utensile. Sostenere la guida sul bordo del pezzo in lavorazione. Anche i tagli dritti possono ottenere una finitura ottimale tagliando lentamente lungo una linea precedentemente tracciata.

Proprio come i tagli dritti, anche i tagli circolari possono ottenere una finitura precisa seguendo lentamente una linea tracciata in precedenza. Sebbene la guida circolare non sia inclusa, utilizzandone una è possibile consentire al seghetto alternativo di produrre tagli circolari perfetti.

Guida laser

La guida laser integrata è progettata per ottenere un taglio di precisione. Utilizzare la guida laser ogni volta che il lavoro richiede tagli di precisione, come quando si seguono linee pre-disegnate su una superficie

- Impostare l'interruttore laser I/O sulla posizione On per attivare la guida laser.

- Premere l'interruttore di accensione/spegnimento e iniziare a tagliare il pezzo seguendo la linea pretracciata con la linea laser proiettata sulla superficie.

Luce laser Non guardare nel raggio

Classe laser 2 = 650 nm; P ≤ 1 mW

EN 60825-1:2014

L'osservazione dell'uscita laser con strumenti ottici telescopici (ad esempio telescopi e binocoli) può rappresentare un pericolo per gli occhi e pertanto l'utente non deve dirigere il raggio in un'area in cui è probabile che tali strumenti vengano utilizzati.

Manutenzione e stoccaggio

ATTENZIONE

Prima di qualsiasi intervento sulla macchina, staccare la spina dalla presa di corrente.

• Mantenere sempre puliti l'utensile e le fessure di ventilazione (se presenti). Una pulizia e una manutenzione regolari dell'apparecchio ne garantiranno l'efficienza e ne prolungheranno la durata.
• Se nonostante le rigorose procedure di fabbricazione e collaudo l'utensile dovesse guastarsi, la riparazione dovrà essere effettuata da un servizio clienti autorizzato.
• Mantenere tutti i dadi, i bulloni e le viti ben serrati per garantire che l'utensile funzioni in sicurezza.
  • Per motivi di sicurezza, sostituire le parti usurate o danneggiate.
• Utilizzare solo ricambi originali. Parti non prodotte dal produttore potrebbero non adattarsi correttamente e causare lesioni.
• Conservare l'utensile in un luogo asciutto, fuori dalla portata dei bambini e lontano da materiali infiammabili.
• Non bagnare mai il dispositivo e non spruzzarci sopra acqua!
• Per pulire gli elementi in plastica utilizzare un panno umido. Non utilizzare detergenti, solventi o oggetti appuntiti.
• Pulire regolarmente la polvere accumulata nelle fessure di ventilazione e nelle parti mobili con una spazzola morbida o un pennello.

Tutela ambientale e smaltimento

ATTENZIONE

Questo prodotto è contrassegnato con il simbolo relativo allo smaltimento dei rifiuti elettrici ed elettronici. Ciò significa che questo prodotto non deve essere smaltito insieme ai rifiuti domestici, ma deve essere restituito a un sistema di raccolta conforme alla direttiva europea RAEE. Per consigli sul riciclaggio, contattare le autorità locali o i rivenditori autorizzati.

Successivamente verrà riciclato o smantellato per ridurre l'impatto sull'ambiente. Le apparecchiature elettriche ed elettroniche possono essere pericolose per l'ambiente e per la salute umana poiché contengono sostanze nocive.

Parti

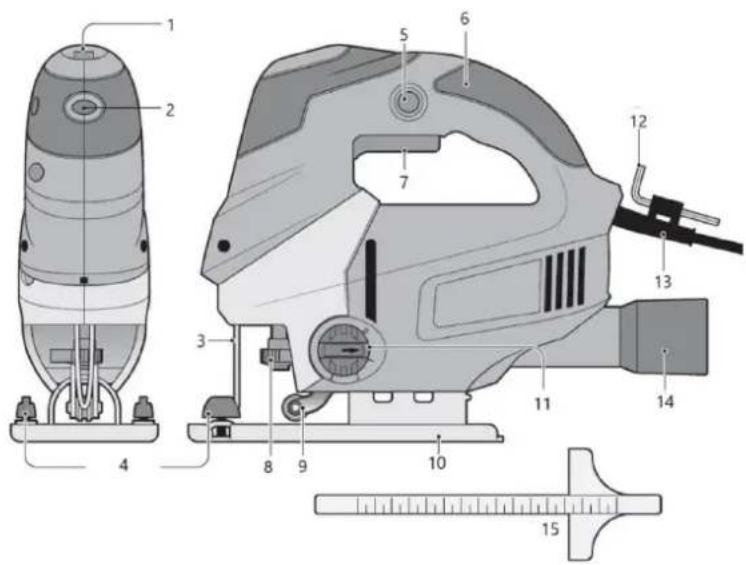

1- Controllo della velocità

2- Guida laser

3- Barra di protezione

4- Manopole di regolazione della guida parallela

5- Pulsante di utilizzo continuo

6- Maniglia

7- Selettore

8- Supporto lama

9- Guida a rulli

10- Pannello della base

11- Controllo dell'azione di bilanciamento

12- 23 - chiave a brugola

13- Cavo di alimentazione

14- Adattatore per aspirapolvere

15- Guida parallela
