NAUDOJIMO INSTRUKCIJA JS750MAX MSW

Šis vartotojo vadovas buvo išverstas naudojant mašininį vertimą. Déjome visas pastangas, kad vertimas būtų tikslus, tačiau atminkite, kad automatiniai vertimai nėra tobuli ir nėra skirti pakeisti žmonių vertėjus. Oficiali vartotojo vadovo versija yra anglų kalba. Bet kokie skirtumai tarp išverstos versijos ir originalo anglų kalba nėra teisiškai įpareigojantys. Jei turite klausimų dėl vertimo tikslumo, žr. versiją anglų kalba, kuri yra oficiali nuoroda. Daugiau kalbų versijų galite gauti pateikę užklausą [e-mail].

Techniniai duomenys

Parametrų aprašymas	Parametrų reikšmė
Produkto pavadinimas	Jig pjūklas
Modelis	MSW-JS750MAX
Įtampa [V] / dažnis [Hz]	230~ / 50
Galia [W]	750
n0 [/min.]	800-3000
Bangos ilgis [nm]	650
Apsaugos klasė	II
Galia [mW]	≤ 1
Matmenys (plotis x ilgis x aukštis) [mm]	235x270x285
Svoris [kg]	2,45

LAZERINÉ ŠVIESA | LAZERINIS SPINDULIAVIMAS

Nežiūrėkite į spindulj. 2 klasės lazerinis gaminys. EN 60825-1:2014

Produkto apžvalga

Gaminys yra įrankis, naudojamas netaisyklingoms kreivėms ir formoms pjauti iš medžio, metalo ar kitų medžiagų. Jis veikia su slenkančiu peiliuku, todėl puikiai tinka tokioms užduotims kaip sudėtingų raštų ar angų sienose pjaustymas elektros lizdams. Šis gaminys dažniausiai naudojamas dailidės, statybos ir namų „pasidaryk pats“ projektuose, kad būtų pasiekti tikslūs pjūviai, kuriuos kitiems pjūklams gali būti sunku atlikti.

Naudotojas atsako už bet kokla žalą, atsiradusią dėl gaminio naudojimo ne pagal paskirtį.

Naudodami instrukcijas

Surinkimas

Lygiagretus vadovas

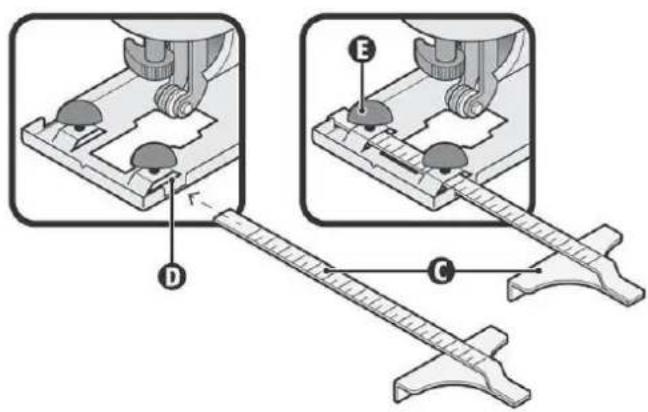

Jkiškite lygiagrečia kreiptuvą (C) per pagrindo plokštės angas (D). Pastumkite kreiptuvą j norimą padėtį ir reguliavimo rankenėlėmis (E) pritvirtinkite ją j vietą.

• Prieš bet kokius darbus su pačia mašina ištraukite iš maitinimo kištuko.

• Keisdami arba jdėdami naują pjūklo diską, mūvėkite pirštines.

• Isitikinkite, kad ašmenų atramos angoje nėra pjuvenų.

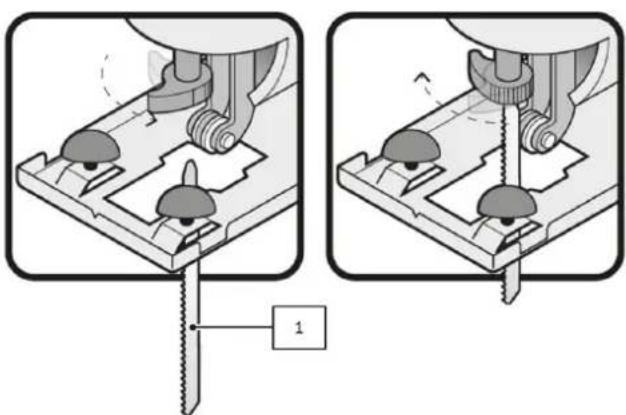

• Pasukite svirtj j dešinę, kad atidarytumėte ašmenų atramą.
• Visiškai įkiškite ašmenis į ašmenų atramą ir įsitikinkite, kad ašmenų galinė dalis patenka į ritinėlio kreiptuvo angą.
• Pasukite svirtj j kairę, kad pritvirtintumėte ašmenis uždarydami ašmenų atramą.

1- Šis dėlionės pjūklas naudoja T formos kotą. Norėdami gauti geresnių pjovimo rezultatų, naudokite atitinkamai medžiagai ir atliekamam pjovimui skirtą geležte.

Tvarkymas

ISPĖJIMAS

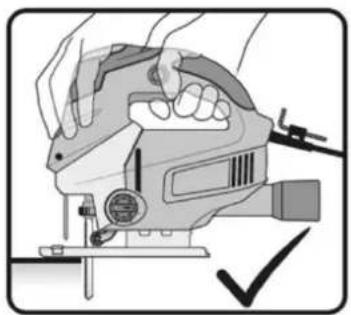

Visada laikykite elektrinj jrankj viena ranka už priekinės valdymo srities, o viena ranka už rankenos! Niekada nemėginkite naudoti elektrinio jrankio tik viena ranka!

1. Tvirtai suimkite dėlionę, vieną ranką uždėkite ant rankenos, o kitą - ant priekinės laikymo vietos.
2. Rodykliniu pirštu paspauskite jjungimo/išjungimo jungiklj.
3. Užfiksuokite užraktą spausdami jį nykščiu.

Paleidimo ir veikimo kontrolė

1. Veikimas su pertrūkiais: jkiškite kištuką j elektros lizdą. Paspauskite jungiklj (F), kad paleistumėte jrankj. Norėdami sustabdyti jrankj, tiesiog atleiskite jungiklj.
2. Nepertraukiamas veikimas: jkiškite kištuką i elektros lizdą. Paspauskite jungiklj (F) ir užblokuokite jj paspausdami nuolatinio naudojimo mygtuką (G). Norėdami sustabdyti įrankį, paspauskite ir atleiskite jungiklj.

G F

Greičio valdymas

Greitojo rinkimo mygtuku (1) galima pasirinkti reikiamą eigos dažnj (taip pat ir važiuojant).

1-2 = mažas smūgių dažnis

3-4 = vidutinis smūgių dažnis

5-6 = didelis smūgių dažnis

• Lengvas jjungimo / išjungimo jungiklio spaudimas reiškia mažą eigos dažnj.
- Didéjant jjungimo / išjungimo jungiklio slégiui, padidéja eigos dažnis.

Dulkių nusiurbimas

Dulkių nusiurbimas apsaugo nuo didelių dulkių kaupimosi, didelės dulkių koncentracijos aplinkos ore ir palengvina šalinimą.

llgą laiką dirbant su mediena arba komerciniais tikslais su medžiagomis, kurios gamina sveikatai kenksmingas dulkes, mašina turi būti prijungta prie tinkamo išorinio dulkių nusiurbimo jrenginio.

Balansuojančių veiksmų kontrolė

Balansuojantis veiksmas keičia ašmenų pjovimo kampa, kad padidintų pjovimo efektyvumą, jį taip pat galima reguliuoti dirbant be apkrovos. Norėdami gauti daugiau informacijos, žr. balansavimo veiksmo pasirinkimo lentelę. Nenaudokite per didelės jėgos ant ašmenų, kai pjaunate su balansavimo veiksmais. Ašmenys pjauna tik važiuojant aukštyn.

1

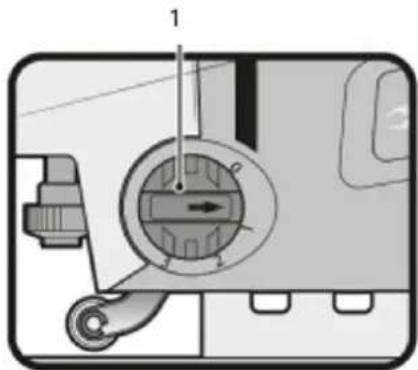

1- Balansuojančių veiksmų kontrolė

Balansavimo veiksmų pasirinkimo diagrama

A

B

C

D

A. Plona medžiaga. Puikūs pjūviai. Uždaryti kreivės.

B. Storos medžiagos (plienas ir medžio drožlių plokštės).

C. Storos medžiagos (mediena ir plastikas).

D. Greitas pjovimas (minkšta mediena). Pjovimas išilgai medienos grūdy.

Pjovimo kampo reguliavimas

1. Atjunkite jrenginj nuo maitinimo šaltinio.
2. Atsukite du pagrindo plokštės varžtus su pridedamu šešiakampiu raktu.
3. Kai varžtai atsilaisvina, pagrindo plokštę nustatykite norimu kampu, naudodami dantytą kreiptuvą bate.
4. Priveržkite varžtus atgal.
5. Nedelsdami jdėkite šešiakampį raktą atgal į maitinimo laido apsauginį laikiklj.

Iškirpti medžio lakštus

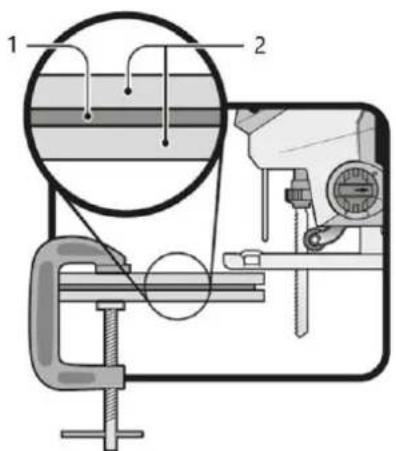

Pjaudami daugumą medienos lakštų arba labai ploną medieną, naudokite peilį su smulkiais dantimis. Sumažinkite drožles kraštuose. Priveržkite medienos gabalėlius ant abiejų ruošinio paviršių ir pradėkite pjauti.

ATSARGIAI

Nenaudokite balansavimo veiksmo, kai pjaunate daug uždaru apskritimų ir kampų.

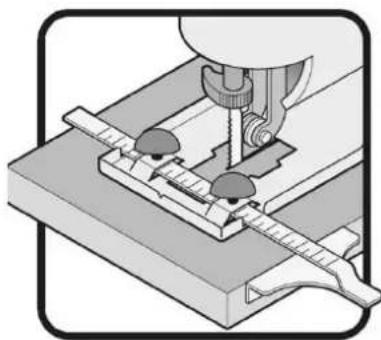

Norėdami gauti daug aiškių tiesių pjūvių, naudokite lygiagrečią kreiptuvą, pateiktą kartu su įrankiu. Atremkite kreiptuvą prie ruošinio krašto. Tiesūs pjūviai taip pat gali būti gerai apdailinti, kai lėtai pjaunate per anksčiau pažymėtą liniją.

Kaip ir tiesių pjūvių, taip ir sukamaisiais pjūviais galima pasiekti puikų apdailą lėtai sekant anksčiau pažymėtą liniją. Nors apskrito kreiptuvo komplekte nėra, jį naudojant galima padaryti tobulus apskritus pjūvius.

Lazerinis vadovas

Integruotas lazerinis kreiptuvas skirtas tiksliai pjauti. Lazerinj kreiptuvą naudokite kiekvieną kartą, kai darbui atlikti reikia tiksliu pjūvių, pvz., kai sekate ant paviršiaus iš anksto nubrėžtas linijas

- Norėdami suaktyvinti lazerio kreiptuvą, nustatykite įvesties/išvesties lazerinį jungikljį padėtį jjungta.

- Paspauskite jjungimo/išjungimo jungiklj ir pradėkite pjauti ruošinį pagal iš anksto nubrėžtą liniją su projektuojama lazerio linija ant paviršiaus.

Lazerio šviesa Nežiūrėkite j spindulj

Lazerio klasé 2 = 650 nm; P ≤ 1mW

EN 60825-1:2014

Lazerio išvesties žiūrėjimas teleskopiniais optimiais instrumentais (pavyzdžiui, teleskopais ir žiūronais) gali kelti pavojų akims, todėl vartotojas neturėtų nukreipti spindulio į vietą, kurioje tokie instrumentai gali būti naudojami.

Priežiūra ir sandėliavimas

ATSARGIAI

Prieš bet kokius darbus su pačia mašina ištraukite iš maitinimo kištuko.

• Visada laikykite įrankį ir ventiliacijos angas (jei yra) švarias. Regularus prietaiso valymas ir priežiūra užtikrins efektyvumą ir pailgins jūsų įrankio tarnavimo laiką.
• Jei įrankis sugestų nepaisant griežtų gamybos ir bandymų procedūrų, remontą turi atlikti įgaliotas klientų aptarnavimo centras.
• Priveržkite visas veržles, varžtus ir varžtus, kad įsitikintumėte, jog įrankis yra saugiai veikiantis.
• Saugumo sumetimais pakeiskite susidėvėjusias arba pažeistas dalis.
• Naudokite tik originalias atsargines dalis. Ne gamintojo pagamintos dalys gali prastai priglusti ir sužaloti.
• Laikykite įrankį sausoje, vaikams nepasiekiamoje patalpoje ir atokiai nuo bet kokių degių medžiagų.
• Niekada nesudrėkinkite prietaiso ir nepurkškite ant jo vandens!
• Plastikiniams elementams valyti naudokite drėgną šluostę. Nenaudokite jokių valiklių, tirpiklių ar smailių daiktų.
• Reguliariai minkštu šepetėliu arba dažų teptuku valykite visas dulkes, prilipusias prie ventiliacijos angų ir judančių dalių.

Aplinkos apsauga ir šalinimas

ATSARGIAI

Šis gaminys buvo pažymėtas simboliu, susijusiu su elektros ir elektroninių atliekų pašalinimu. Tai reiškia, kad šio gaminio negalima išmesti kartu su buitinėmis atliekomis, o grąžinti į surinkimo sistemą, atitinkančią Europos EEĮ atliekų direktyvą. Susisiekite su vietinėmis valdžios institucijomis arba atsargomis, kad gautumėte patarimų dėl perdirbimo. Tada jis bus perdirbamas arba išmontuojamas, kad būtų sumažintas poveikis aplinkai. Elektros ir elektroninė įranga gali būti pavojinga aplinkai ir žmonių sveikatai, nes juose yra pavojingų medžiagų.

Dalys

1- Greičio valdymas
2- Lazerinis vadovas
3- Apsauginė juosta

4- Lygiagrečios kreiptuvo reguliavimo rankenėlės

5- Nepertraukiamo naudojimo mygtukas

6- Rankena
7- Perjungti

8- Ašmenų atrama

9- Ritininis kreiptuvas
10- Pagrindo plokště

11- Balansuojančių veiksmų kontrolė

12- Allen raktas
13- Maitinimo laidas

14- Dulkių siurblio adapteris

15- Lygiagretus vadovas
