Produkttype	Stikksag
Merke	MSW
Modell	JS750MAX
Forsyningsspenning	230 V ~ 50 Hz
Nominell effekt	750 W
Slagfrekvens	800-3000 min⁻¹
Mål (L x B x H)	235 x 270 x 285 mm
Vekt	2,45 kg
Beskyttelsesklasse	II
Bladtype	T-skaft
Parallellanslag	Inkludert
Laserguide	Innebygd, klasse 2, 650 nm, ≤ 1 mW
Hastighetsinnstilling	6 posisjoner med hjul
Pendelbevegelse	3 justerbare posisjoner
Justering av skjærevinkel	Ja, med unbrakonøkkel
Støvavsugstilkobling	Adapter for støvsuger inkludert
Kontinuerlig drift	Med låseknapp
Vedlikehold	Rengjøres med fuktig klut, ingen løsemidler
Oppbevaring	Tørt sted, utilgjengelig for barn

Ofte stilte spørsmål - JS750MAX MSW

Hvordan skifte bladet på stikksagen MSW JS750MAX ?

Koble fra strømpluggen. Bruk hansker. Drei spaken mot høyre for å åpne bladholderen. Sett inn bladet helt (T-skaft) og sørg for at baksiden går inn i styresporet på rullen. Drei spaken mot venstre for å låse.

Hvordan bruke parallellanslaget ?

Sett parallellanslaget inn i sporene på basisplaten. Skyv det til ønsket posisjon og fest med justeringsknappene. Bruk det til rette kutt ved å støtte det mot kanten av arbeidsstykket.

Hvordan justere skjærehastigheten ?

Bruk hastighetshjulet til å velge ønsket slagfrekvens: posisjon 1-2 for lav hastighet, 3-4 for middels, 5-6 for høy. Du kan også justere hastigheten ved å variere trykket på bryteren.

Hvordan aktivere kontinuerlig drift ?

Trykk inn bryteren og hold den inne, trykk deretter på kontinuerlig drift-knappen for å låse den. Slipp bryteren. For å stoppe, trykk og slipp bryteren.

Hvordan bruke laserguiden ?

Slå på laserguiden ved å sette laserbryteren i på-stilling. Den projiserte laserlinjen hjelper deg å følge påtegnede linjer for presise kutt. Ikke se direkte på laserstrålen (klasse 2).

Hvordan justere skjærevinkelen ?

Koble fra apparatet. Løsne de to skruene på basisplaten med den medfølgende unbrakonøkkelen. Juster basisplaten til ønsket vinkel ved hjelp av tannen. Stram skruene og sett unbrakonøkkelen tilbake i holderen.

Hvordan koble til en støvsuger for støvavsug ?

Bruk den medfølgende støvsugeradapteren til å koble sagen til en ekstern støvavsugsenhet. Dette reduserer støvansamlinger og skadelige konsentrasjoner i luften.

Hvordan vedlikeholde stikksagen ?

Før ethvert vedlikehold, koble fra strømpluggen. Rengjør ventilasjonssporene og bevegelige deler med en myk børste. Bruk en fuktig klut for plastdeler, uten løsemidler eller skarpe gjenstander. Hold skruene stramme og bruk originaldeler.

Hva gjør jeg hvis stikksagen går i stykker ?

Hvis verktøyet går i stykker til tross for kontrollene, få det reparert av et autorisert serviceverksted. Ikke prøv å reparere selv. Bruk kun originale reservedeler.

Hvordan oppbevare stikksagen trygt ?

Oppbevar stikksagen på et tørt sted, utilgjengelig for barn og vekk fra brennbare materialer. Ikke fukt den og ikke spray vann på den. Beskytt den mot fuktighet.

BRUKSANVISNING JS750MAX MSW

1-2 = lav slagfrekvens

3-4 = middel slagfrekvens

Vedligeholdelse og opbevaring

FORSIGTIG

Miljøbeskyttelse og bortskaffelse

FORSIGTIG

4- Justeringsknapper til parallelføring

8- Støtte til klinger

9- Rullestyring

10- Fodplade

11- Kontrol af balancerende handlinger

12- 23 - unbrakonøgle

13- Strømkabel

14- Adapter til støvsuger

15- Parallel guide

Denne brukerhåndboken er oversatt ved hjelp av maskinoversettelse. Vi har gjort vårt ytterste for å sikre at oversettelsen er nøyaktig, men vær oppmerksom på at automatiserte oversettelser ikke er perfekte og ikke er ment å erstatte menneskelige oversettere. Den offisielle versjonen av brukerhåndboken er på engelsk. Eventuelle forskjeller mellom den oversatte versjonen og den originale engelske versjonen er ikke juridisk bindende. Hvis du har spørsmål om nøyaktigheten av oversettelsen, vennligst se den engelske versjonen, som er den offisielle referansen. Flere språkversjoner er tilgjengelig på forespørsel via [e-mail].

Tekniske data

Beskrivelse av parameter	Parameterverdi
Produktnavn	Jigsag
Modell	MSW-JS750MAX
Spenning [V] / Frekvens [Hz]	230~ / 50
Strøm [W]	750
no [/min]	800-3000
Bølgelengde [nm]	650
Beskyttelsesklasse	II
Effekt [mW]	≤ 1
Dimensjoner (Bredde x Lengde x Høyde) [mm]	235 x 270 x 285
Vekt [kg]	2,45

LASERLYS | LASER STRÅLING

Ikke stirr inn i strålen. Klasse 2 laserprodukt. EN 60825-1:2014

Produktoversikt

Produktet er et verktøy som brukes til å kutte uregelmessige kurver og former i tre, metall eller andre materialer. Den opererer med et frem- og tilbakegående blad, noe som gjør den ideell for oppgaver som å kutte intrikate mønstre eller åpninger i vegger for stikkontakter. Dette produktet brukes ofte i tømrer-, konstruksjons- og gjør-det-selv-prosjekter for å oppnå presise kutt som andre sager kan slite med å oppnå.

Brukeren er ansvarlig for enhver skade som følge av utilsiktet bruk av produktet.

Ved hjelp av instruksjoner

Forsamling

Parallel guide

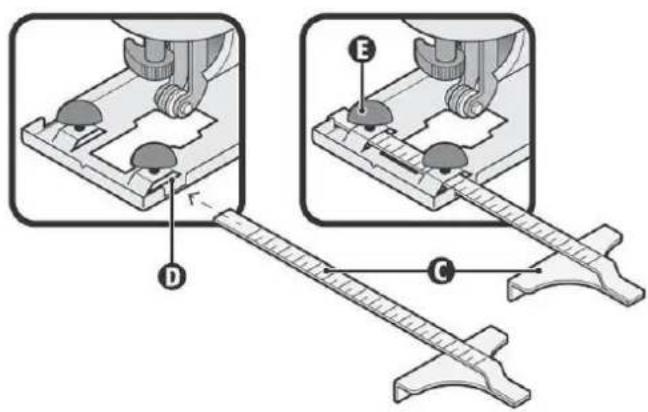

Før parallellføringen (C) gjennom sporene (D) i bunnplaten. Skyv føringen til ønsket posisjon og fest den på plass med justeringsknottene (E).

• Trekk ut støpselet før arbeid på selve maskinen.

• Bruk hansker när du bytter eller setter inn et nytt sagblad.

• Sørg for at bladstøtteåpningen er fri for sagflis.

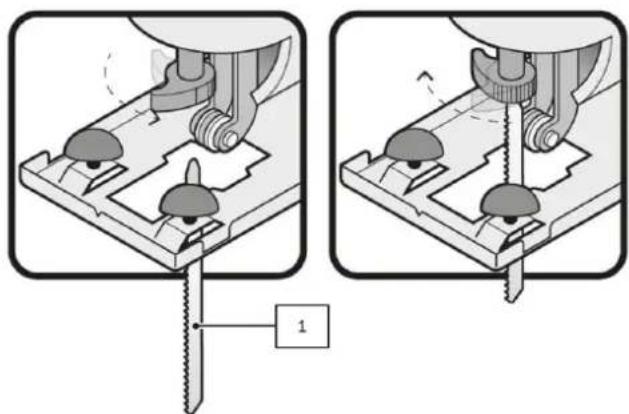

• Drei spaken til høyre for å åpne bladstøtten.
• Sett bladet helt inn i bladstøtten, og pass på at baksiden av bladet passer inn i rulleføringssporet.
• Vri spaken til venstre for å sikre bladet ved å lukke bladstøtten.

1- Denne stikksagen bruker T-skaftblad. For å få bedre skjæreresultater, sørg for å bruke egnet blad for materialet og kuttet som skal lages.

Händtering

ADVARSEL

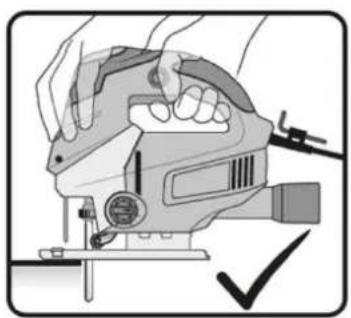

Hold alltid det elektriske verktøyet med én hånd på det fremre håndteringsområdet og én hånd på håndtaket! Prøv aldri å bruke det elektriske verktøyet med bare én hånd när du bruker det!

1. Ta godt tak i stikksagen, og plasser den ene hånden på håndtaket og den andre på det fremre holdeområdet.
2. Bruk pekefingeren til å trykke på av/på-bryteren.
3. Aktiver låsen ved å trykke på den med tommelen.

Start- og driftskontroll

1. Intermitterende drift: Koble støpselet til stikkontakten. Trykk på bryteren (F) for å starte opp verktøyet. For å stoppe verktøyet slipper du bare bryteren.
2. Kontinuerlig drift: Koble støpselet til stikkontakten. Trykk på bryteren (F) og blokker den ved å trykke på knappen for kontinuerlig bruk (G). For å stoppe verktøyet, trykk og slipp bryteren.

Hastighetskontroll

Med hurtighjulet (1) kan ønsket slagfrekvens velges (også under kjøring).

1-2 = lav slagfrekvens

3-4 = middels slagfrekvens

5-6 = høy slagfrekvens

• Lett trykk på av/på-bryteren betyr lav slagfrekvens.
• ∅kende trykk på av/på-bryteren resulterer i høyere slagfrekvens.

Støvavsug

Støvavsug forhindrer store ansamlinger av støv, høy konsentrasjon av støv i omgivelsesluften og letter avhending.

Ved lengre perioder med arbeid med tre eller for kommersiell bruk på materialer som produserer helseskadelig støv, skal maskinen kobles til en egnet ekstern støvavsug.

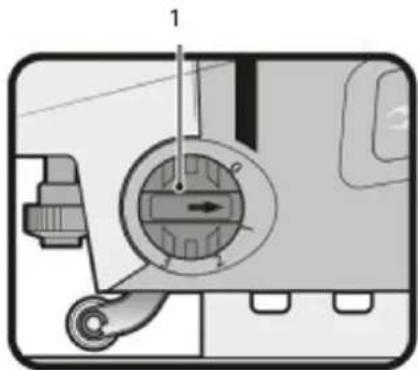

Balanserende handlingskontroll

Balanseringshandlingen varierer skjærevinkelen til bladet for å øke skjæreeffektiviteten, den kan også justeres mens den brukes uten belastning. For å få flere detaljer se utvalgstabellen for balanseringshandlingen. Ikke bruk for stor kraft over bladet når du skjærer med balanserende handling. Bladet kutter kun når du kjører oppover.

1- Balanserende handlingskontroll

Diagram for valg av balansehandling

A

B

C

D

A. Tynt materiale. Fine kutt. Lukk kurver.

B. Tykt materiale (stål og sponplater).

C. Tykt materiale (tre og plast).

D. Raske kutt (mykt tre). Skjæring langs trekornet.

Justering av skjærevinkelen

1. Koble enheten fra strømkilden.

2. Løsne de to skruene på bunnplaten med unbrakonøkkelen inkludert.

3. Når skruene er løse, justerer du bunnplaten til ønsket vinkel med den taggete føringen i skoen.

4. Stram skruene tilbake.

5. Sett umbraconøkkelen tilbake i holderen i strømkabelbeskytteren umiddelbart.

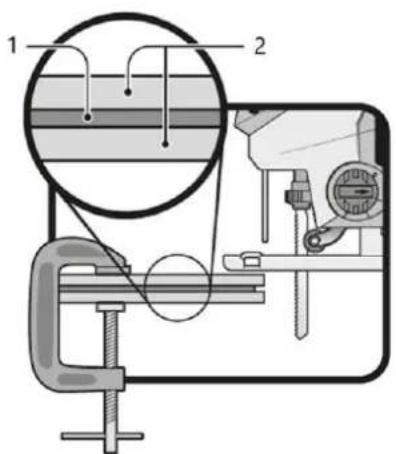

Når du skjærer de fleste treplater eller veldig tynt tre, bruk et blad med fine tenner. Reduser splinter i kantene. Klem skrapstykker av tre på begge sider av arbeidsstykket og begynn å kutte.

FORSIKTIGHET

Ikke bruk balanseringen når du skjærer mye lukkede sirkler og vinkler.

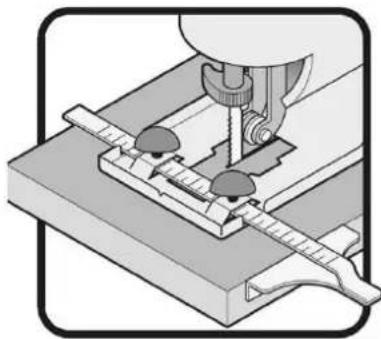

For å få mye definerte rette kutt, bruk parallellføringen som følger med verktøyet. Støtt føringen til arbeidsstykkets kant. Rette kutt kan også få en fin finish ved å skjære sakte over en linje som er markert tidligere.

Akkurat som rette kutt, kan sirkulære kutt oppnå en fin finish ved sakte å følge en tidligere markert linje. Selv om en sirkulær guide ikke er inkludert, kan bruk av en gjøre det mulig for stikksagen å produsere perfekte sirkulære kutt.

Laser guide

Den innebygde laserguiden er ment for å oppnå et presisjonskutt. Bruk laserguiden hver gang arbeidet krever nøyaktige kutt, som när du følger forhåndstegnede linjer på en overflate

- Sett I/O-laserbryteren til posisjonen på for å aktivere laserguiden.

- Trykk på av/på-bryteren, og begynn å kutte arbeidsstykket etter den forhåndstegnede linjen med den projiserte laserlinjen på overflaten.

Å se laserutgangen med teleskopiske optiske instrumenter (for eksempel teleskoper og kikkerter) kan utgjøre en øyefare, og brukeren bør derfor ikke rette strålen inn i et område hvor slike instrumenter sannsynligvis vil bli brukt.

Vedlikehold og lagring

FORSIKTIGHET

Trekk ut støpselet før noe arbeid på selve maskinen.

• Hold alltid verktøyet og ventilasjonsåpningene (hvis de finnes) rene. Regelmessig rengjøring og vedlikehold av apparatet vil sikre effektivitet og forlenge levetiden til verktøyet.
• Hvis verktøyet skulle svikte til tross for de strenge produksjons- og testprosedyrene, bør reparasjonen utføres av en autorisert kundeservice.
• Hold alle muttere, bolter og skruer stramme for å være sikker på at verktøyet er i sikker arbeidstilstand.
• Bytt ut slitte eller skadde deler for sikkerhets skyld.
• Bruk kun originale reservedeler. Deler som ikke er produsert av produsenten kan forårsake dårlig passform og mulig skade.
• Oppbevar verktøyet i et tørt rom utilgjengelig for barn og vekk fra brennbart materiale.
• Fukt aldri enheten eller spray vann på den!
• Bruk en fuktig klut til å rengjøre plastelementene. Ikke bruk rengjøringsmidler, løsemidler eller spisse gjenstander.
• Rengjør regelmessig alt støv som sitter fast i ventilasjonsåpningene og bevegelige deler med en myk børste eller en malerkost.

Miljøvern og avhending

FORSIKTIGHET

Dette produktet er merket med et symbol som gjelder fjerning av elektrisk og elektronisk avfall. Dette betyr at dette produktet ikke skal kastes sammen med husholdningsavfallet, men at det skal returneres til et innsamlingssystem som er i samsvar med det europeiske WEEE-direktivet. Kontakt lokale myndigheter eller lager for råd om resirkulering. Deretter vil den bli resirkulert eller demontert for å redusere påvirkningen på miljøet. Elektrisk og elektronisk utstyr kan være farlig for miljøet og for menneskers helse siden det inneholder farlige stoffer.

Deler

4- Justeringsknotter for parallellføring

5- Knapp for kontinuerlig bruk

6- Händtak

7- Bryter

8- Bladstøtte

9- Rulleføring

10- Grunnplate

11- Balanserende handlingskontroll

12- Unbrakonøkkel

13- Strømkabel

14- Støvsugeradapter

15- Parallel guide
