JS750MAX - Sav MSW - Gratis brugsanvisning og manual

Produkttype	Stiksav
Mærke	MSW
Model	JS750MAX
Forsyningsspænding	230 V ~ 50 Hz
Nominel effekt	750 W
Slagfrekvens	800-3000 min⁻¹
Mål (L x B x H)	235 x 270 x 285 mm
Vægt	2,45 kg
Beskyttelsesklasse	II
Klingetype	T-skaft
Parallelleder	Inkluderet
Laserstyring	Integreret, klasse 2, 650 nm, ≤ 1 mW
Hastighedsindstilling	6 positioner med hjul
Pendulhandling	3 justerbare positioner
Indstilling af skærevinkel	Ja, med unbrakonøgle
Tilslutning til støvsuger	Adapter til støvsuger inkluderet
Kontinuerlig drift	Med låseknap
Vedligeholdelse	Rengør med fugtig klud, ingen opløsningsmidler
Opbevaring	Tørt sted, utilgængeligt for børn

Ofte stillede spørgsmål - JS750MAX MSW

Hvordan skifter jeg klingen på MSW JS750MAX stiksaven?

Tag stikket ud af stikkontakten. Bær handsker. Drej håndtaget til højre for at åbne klingeholderen. Sæt klingen (T-skaft) helt ind, og sørg for, at bagsiden går ind i rullestyringssporet. Drej håndtaget til venstre for at låse.

Hvordan bruger jeg parallellederen?

Sæt parallellederen i spalterne på bundpladen. Skub den til den ønskede position, og fastgør den med justeringsknapperne. Brug den til lige snit ved at støtte den mod emnets kant.

Hvordan indstiller jeg skærehastigheden?

Brug hastighedshjulet til at vælge den ønskede slagfrekvens: position 1-2 til lav hastighed, 3-4 til middel, 5-6 til høj hastighed. Du kan også justere hastigheden ved at variere trykket på afbryderen.

Hvordan aktiverer jeg kontinuerlig drift?

Tryk på afbryderen og hold den nede, tryk derefter på kontinuerlig drift-knappen for at låse den. Slip afbryderen. For at stoppe, tryk og slip afbryderen.

Hvordan bruger jeg laserstyringen?

Tænd for laserstyringen ved at indstille laserafbryderen til tændt position. Den projicerede laserlinje hjælper dig med at følge for tegnede linjer til præcise snit. Se ikke direkte på laserstrålen (klasse 2).

Hvordan indstiller jeg skærevinklen?

Tag stikket ud af apparatet. Løsn de to skruer på bundpladen med den medfølgende unbrakonøgle. Juster bundpladen til den ønskede vinkel ved hjælp af det takkede styring. Spænd skruerne, og sæt unbrakonøglen tilbage i holderen.

Hvordan tilslutter jeg en støvsuger til støvudsugning?

Brug den medfølgende støvsugeradapter til at tilslutte saven til en ekstern udsugningsenhed. Dette reducerer støvopbygning og skadelige koncentrationer i luften.

Hvordan vedligeholder jeg stiksaven?

Før al vedligeholdelse skal stikket tages ud. Rens ventilationsåbningerne og bevægelige dele med en blød børste. Brug en fugtig klud til plastik, uden opløsningsmidler eller skarpe genstande. Hold skruer spændt og brug originale reservedele.

Hvad gør jeg, hvis stiksaven går i stykker?

Hvis værktøjet går i stykker på trods af kontrol, skal det repareres af en autoriseret kundeservice. Forsøg ikke at reparere selv. Brug kun originale reservedele.

Hvordan opbevarer jeg stiksaven sikkert?

Opbevar stiksaven et tørt sted, utilgængeligt for børn og væk fra brændbare materialer. Fugt den ikke, og spray ikke vand på den. Beskyt den mod fugt.

BRUGSANVISNING JS750MAX MSW

Denne brugervejledning er blevet oversat ved hjælp af maskinoversættelse. Vi har gjort alt for at sikre, at oversættelsen er nøjagtig, men vær opmærksom på, at automatiserede oversættelser ikke er perfekte og ikke er beregnet til at erstatte menneskelige oversættere. Den officielle version af brugervejledningen er på engelsk. Eventuelle forskelle mellem den oversatte version og den originale engelske er ikke juridisk bindende. Hvis du har spørgsmål om nøjagtigheden af oversættelsen, bedes du henvise til den engelske version, som er den officielle reference. Flere sprogversioner er tilgængelige efter anmodning via [e-mail].

Tekniske data

Parameterbeskrivelse	Parameterværdi
Produktnavn	Stiksav
Model	MSW-JS750MAX
Spænding [V] / Frekvens [Hz]	230~ / 50
Effekt [W]	750
no [/min]	800-3000
Bølgelængde [nm]	650
Beskyttelsesklasse	II
Effekt [mW]	≤ 1
Mål (bredde x længde x højde) [mm]	235x270x285
Vægt [kg]	2,45

LASERLYS | LASERSTRÅLING

Lad være med at stirre ind i strålen. Klasse 2 laserprodukt. EN 60825-1:2014

Produktoversigt

Produktet er et værktøj, der bruges til at skære uregelmæssige kurver og former i træ, metal eller andre materialer. Den arbejder med en frem- og tilbagegående klinge, hvilket gør den ideel til opgaver som at skære komplicerede mønstre eller åbninger i vægge til stikkontakter. Dette produkt bruges ofte til tømrer-, bygge- og gør-det-selv-projekter for at opnå præcise snit, som andre save kan have svært ved at udføre.

Brugeren er ansvarlig for eventuelle skader som følge af utilsigtet brug af produktet.

Brug af instruktioner

Montering

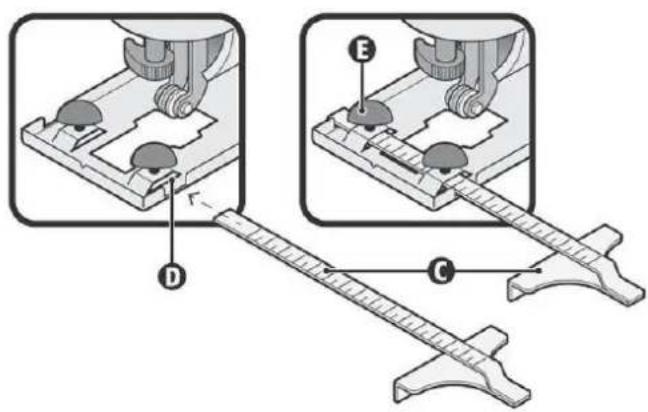

Parallel guide

Sæt parallelføringen (C) ind gennem åbningerne (D) i bundpladen. Skub styringen til den ønskede position, og sæt den på plads med justeringsknapperne (E).

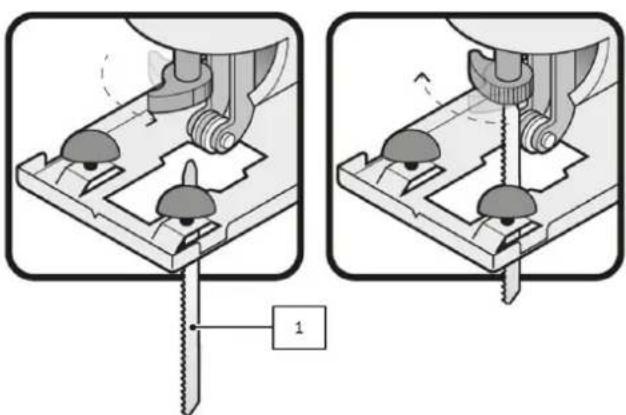

• Træk netstikket ud, før du arbejder på selve maskinen.

• Brug handsker, när du skifter eller sætter en ny savklinge i.

• Sørg for, at åbningen til klingestøtten er fri for savsmuld.

• Drej håndtaget til højre for at åbne knivstøtten.
• Sæt klingen helt ind i klingestøtten, og sørg for, at bagsiden af klingen passer ind i rullestyringsåbningen.
• Drej håndtaget til venstre for at fastgøre klingen ved at lukke klingestøtten.

1- Denne stiksav bruger en klinge med T-skaft. For at få bedre skæreresultater skal du sørge for at bruge den rette klinge til det materiale og det snit, der skal laves.

Händtering

ADVARSEL

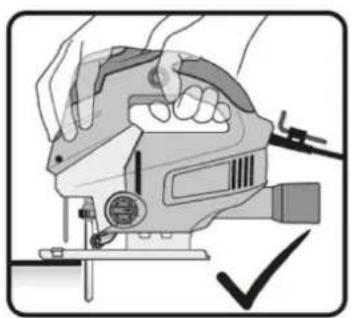

Hold altid det elektriske værktøj med en hånd på det forreste håndteringsområde og en hånd på håndtaget! Forsøg aldrig at bruge det elektriske værktøj med kun én hånd, när du bruger det!

1. Hold godt fast i stiksaven ved at placere den ene hånd på håndtaget og den anden på det forreste holdeområde.
2. Brug pegefingeren til at trykke på tænd-/slukknappen.
3. Aktiver låsen ved at trykke på den med tommelfingeren.

Kontrol af start og drift

1. Intermitterende drift: Sæt stikket i stikkontakten. Tryk på kontakten (F) for at starte værktøjet. For at stoppe værktøjet skal du blot slippe kontakten.
2. Kontinuerlig drift: Sæt stikket i stikkontakten. Tryk på kontakten (F), og blokér den ved at trykke på knappen til kontinuerlig brug (G). For at stoppe værktøjet skal du trykke på kontakten og slippe den.

Hastighedskontrol

Med hastighedsvælgeren (1) kan man vælge den ønskede slagfrekvens (også under kørsel).

5-6 = høj slagfrekvens

• Let tryk på tænd-/slukknappen betyder lav slagfrekvens.
• ∅get tryk på tænd-/slukknappen resulterer i højere slagfrekvens.

Støvudsugning

Støvudsugning forhindrer store ophobninger af støv, høj koncentration af støv i den omgivende luft og letter bortskaffelsen.

Ved længerevarende arbejde med træ eller ved erhvervsmæssig brug af materialer, der frembringer sundhedsskadeligt støv, skal maskinen tilsluttes en passende ekstern støvudsugning.

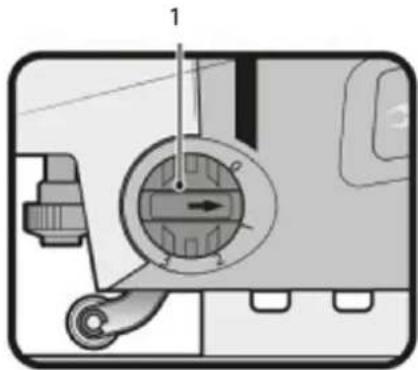

Kontrol af balancerende handlinger

Afbalanceringen varierer klingens skærevinkel for at øge skæreeffektiviteten, og den kan også justeres, når der arbejdes uden belastning. For at få flere detaljer se udvælgelsestabellen for afbalanceringshandlingen. Brug ikke for meget kraft på klingen, når du skærer med balancering. Klingen skærer kun, når den bevæger sig opad.

1- Kontrol af balancerende handlinger

Diagram for valg af afbalancerende handling

A

B

C

D

A. Tyndt materiale. Fine snit. Luk kurverne.

B. Tykt materiale (stål og spånplade).

C. Tykt materiale (træ og plast).

D. Hurtige snit (blødt træ). Skære langs træets årer.

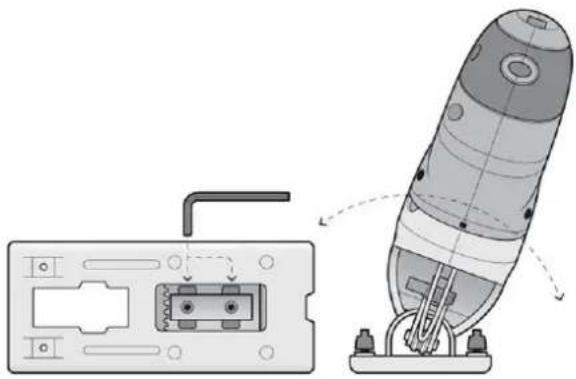

Justering af skærevinklen

1. Afbryd enheden fra strømkilden.

2. Løsn de to skruer på bundpladen med den medfølgende unbrakonøgle.

3. Når skruerne er løse, skal du justere bundpladen til den ønskede vinkel med den takkede guide i skoen.

4. Stram skruerne igen.

5. Sæt straks unbrakonøglen tilbage i holderen i strømkabelbeskyttelsen.

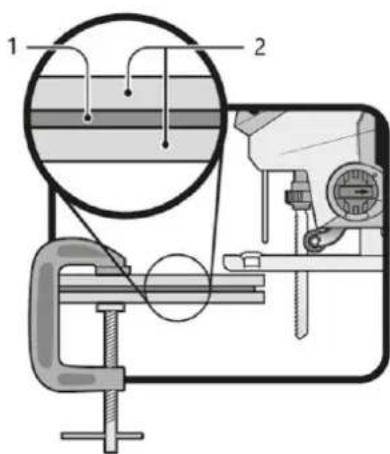

Ved skæring af de fleste træplader eller meget tyndt træ skal du bruge en klinge med fine tænder. Reducer antallet af splinter i kanterne. Spænd træstykker fast på begge sider af arbejdsemnet, og begynd at skære.

FORSIGTIG

Brug ikke afbalanceringen, når du skærer meget lukkede cirkler og vinkler.

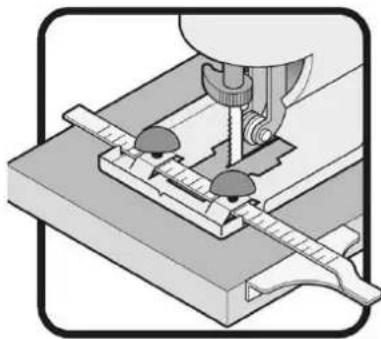

Brug den parallelle guide, der følger med værktøjet, for at få mere præcise lige snit. Støt styringen til arbejdsemnets kant. Lige snit kan også få en fin finish ved at skære langsomt over en linje, der er markeret på forhånd.

Ligesom lige snit kan cirkulære snit opnå en fin finish ved langsomt at følge en tidligere markeret linje. Selv om der ikke medfølger en rundskinne, kan stiksaven lave perfekte cirkulære snit, hvis man bruger en.

Laser-guide

Den indbyggede laserstyring er beregnet til at opnå et præcist snit. Brug laserguiden, hver gang arbejdet kræver præcisionsskæringer, som när man følger forud tegnede linjer på en overflade.

• Sæt I/O-laserkontakten i positionen on for at aktivere laserstyringen.
• Tryk på tænd-/slukknappen, og begynd at skære arbejdsemnet efter den forud tegnede linje med den projicerede laserlinje på overfladen.

Laserlys Kig ikke ind i bjælken

Laser klasse 2 = 650 nm; P ≤ 1mW

EN 60825-1:2014

Det kan udgøre en øjenfare at se på laseroutputtet med teleskopiske optiske instrumenter (f.eks. teleskoper og kikkerter), og derfor bør brugeren ikke rette strålen ind i et område, hvor sådanne instrumenter sandsynligvis vil blive brugt.

Træk netstikket ud, før du arbejder på selve maskinen.

• Hold altid værktøjet og ventilationsåbningerne (hvis de findes) rene. Regelmæssig rengøring og vedligeholdelse af apparatet sikrer effektivitet og forlænger værktøjets levetid.
• Hvis værktøjet skulle svigte på trods af de strenge fremstillings- og testprocedurer, skal reparationen udføres af en autoriseret kundeservice.
• Hold alle møtrikker, bolte og skruer spændt for at sikre, at værktøjet er i sikker stand.
• Udskift slidte eller beskadigede dele af hensyn til sikkerheden.
• Brug kun originale reservedele. Dele, der ikke er produceret af producenten, kan forårsage dårlig pasform og mulig skade.
• Opbevar værktøjet i et tørt rum uden for børns rækkevidde og væk fra brændbare materialer.
• Gør aldrig enheden våd, og sprøjt aldrig vand på den!
• Brug en fugtig klud til at rengøre plastelementerne. Brug ikke rengøringsmidler, opløsningsmidler eller spidse genstande.
• Rengør regelmæssigt alt støv, der sidder fast i ventilationsåbningerne og de bevægelige dele, med en blød børste eller en pensel.

Dette produkt er mærket med et symbol for fjernelse af elektrisk og elektronisk affald. Det betyder, at dette produkt ikke må smides ud sammen med husholdningsaffald, men at det skal afleveres til et indsamlingssystem, der er i overensstemmelse med det europæiske WEEE-direktiv. Kontakt dine lokale myndigheder eller lagre for at få råd om genbrug.

Derefter vil den blive genbrugt eller demonteret for at reducere påvirkningen af miljøet. Elektrisk og elektronisk udstyr kan være farligt for miljøet og for menneskers sundhed, fordi det indeholder farlige stoffer.

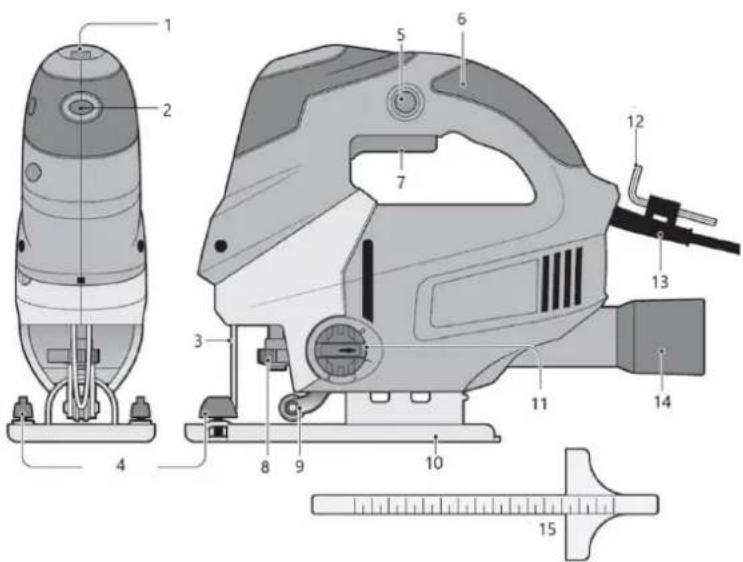

Dele

1- Hastighedskontrol

2- Laser-guide

3- Beskyttelsesbjælke

5- Knap til kontinuerlig brug

6- Händtag

7- Kontakt

Laserlys Ikke se i strålen

Laser klasse 2 = 650 nm; P ≤ 1mW

EN 60825-1:2014

3- Beskyttelsesstang
