MANUAL DE UTILIZARE JS750MAX MSW

Acest manual de utilizare a fost tradus folosind traducerea automată. Am depus toate eforturile pentru a ne asigura că traducerea este exactă, dar vă rugăm să rețineți că traducerile automate nu sunt perfecte și nu sunt menite să înlocuiască traducătorii umani. Versiunea oficială a manualului de utilizare este în limba engleză. Orice diferență între versiunea tradusă și versiunea originală în limba engleză nu este obligatorie din punct de vedere juridic. Dacă aveți întrebări despre acuratețea traducerii, vă rugăm să consultați versiunea în limba engleză, care este referința oficială. Mai multe versiuni lingvistice sunt disponibile la cerere prin [e-mail].

Date tehnice

Descrierea parametrilor	Valoarea parametrului
Numele produsului	Ferăstrău jigg
Model	MSW-JS750MAX
Tensiune [V] / Frecvență [Hz]	230~ / 50
Putere [W]	750
no [/min]	800-3000
Lungime de undă [nm]	650
Clasa de protectie	II
Putere [mW]	≤ 1
Dimensiuni (lățime x lungime x înălțime) [mm]	235x270x285
Greutate [kg]	2,45

LUMINA LASER | RADIATIE LASER

Nu vă uitați în rază. Produs laser clasa 2. EN 60825-1:2014

Prezentare generală a produsului

Produsul este un instrument folosit pentru tăierea curbelor și formelor neregulate din lemn, metal sau alte materiale. Funcționează cu o lamă alternativă, ceea ce îl face ideal pentru sarcini precum tăierea modelelor complicate sau deschideri în pereți pentru prize electrice. Acest produs este folosit în mod obișnuit în proiecte de tâmplărie, construcții și bricolaj pentru a realiza tăieturi precise pe care alte ferăstrăi ar putea să se chinuie să le realizeze.

Utilizatorul este responsabil pentru orice daune rezultate din utilizarea neintentionată a produsului.

Utilizarea instrucțiunilor

Asamblare

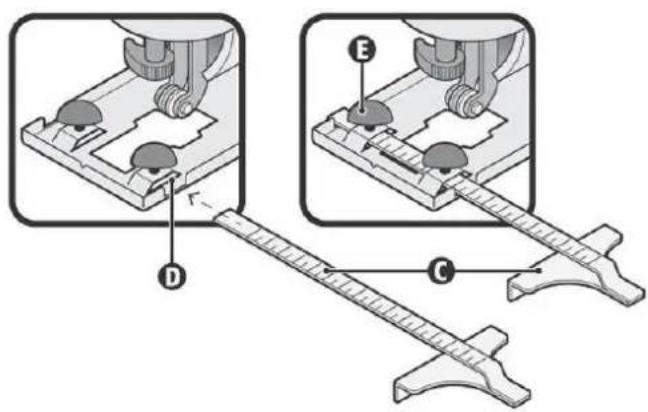

Ghid paralel

Introduceți ghidajul paralel (C) prin fantele (D) din placa de bază. Glisați ghidajul în poziția dorită și fixați-l în poziție cu butoanele de reglare (E).

• Înainte de orice lucrare la maşină, trageti ştecherul de la rețea.

• Purtați mănuși când schimbați sau introduceți o pânză nouă de ferăstrău.

• Asigurați-vă că deschiderea suportului lamei nu are rumeguș.

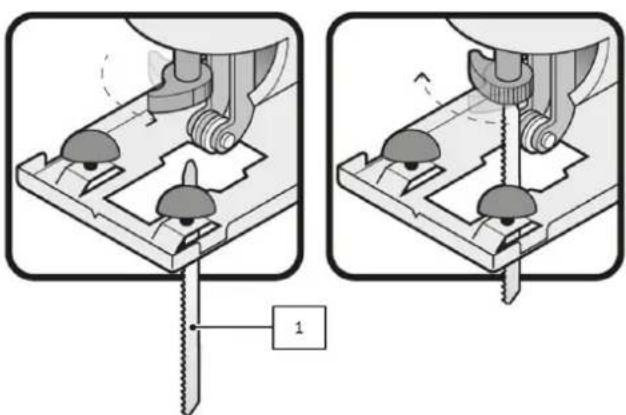

• Rotiți maneta spre dreapta pentru a deschide suportul lamei.
• Introduceți complet lama în suportul lamei, asigurându-vă că partea din spate a lamei se potrivește în fanta de ghidare a rolei.
• Rotiți maneta spre stânga pentru a fixa lama închizând suportul pentru lamă.

1- Acest puzzle folosește o lamă cu tijă în T. Pentru a obține rezultate de tăiere mai bune, asigurați-vă că utilizați lama adecvată pentru materialul și tăierea care urmează să fie efectuate.

Manipulare

AVERTIZARE

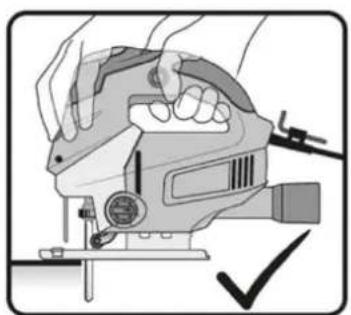

Țineți întotdeauna unealta electrică cu o mână pe zona frontală de manipulare și cu o mână pe mâner! Nu încercați niciodată să utilizați unealta electrică cu o singură mână când o utilizați!

1. Prindeti ferăstrăul în siguranță, punând o mână pe mâner și cealaltă pe zona de susținere din față.

2. Folositi degetul arătător pentru a apăsa comutatorul de pornire/oprire.

3. Activati încuietoarea apăsând-o cu degetul mare.

1. Funcționare intermitentă: Conectați ștecherul la priză. Apăsați comutatorul (F) pentru a porni unealta. Pentru a opri unealta, pur și simplu eliberați comutatorul.

2. Funcționare continuă: Conectați ștecherul la priză. Apăsați comutatorul (F) și blocați-l apăsând butonul de utilizare continuă (G). Pentru a opri unealta, apăsați și eliberați comutatorul.

G F

Controlul vitezei

Cu selectorul rapid (1), poate fi selectată rata de cursă necesară (și în timpul rulării).

1-2 = rata scăzută de cursă

3-4 = rata medie de cursă

5-6 = rata mare de cursă

• Apăsarea ușoară pe comutatorul de pornire/oprire înseamnă o rată scăzută a cursei.
• Creșterea presiunii asupra comutatorului de pornire/oprire are ca rezultat o rată mai mare a cursei.

Extractia prafului

Extractia prafului previne acumulările mari de praf, concentrația mare de praf în aerul ambiant și facilitează eliminarea.

Pentru perioade lungi de lucru cu lemn sau pentru utilizare comercială pe materiale care produc praf care dăunează sănătății, mașina trebuie conectată la un dispozitiv extern de extracție a prafului adecvat.

Controlul acțiunii de echilibrare

Acțiunea de echilibrare variază unghiul de tăiere al lamei pentru a crește eficiența de tăiere, poate fi, de asemenea, ajustată în timpul funcționării fără sarcină. Pentru a obține mai multe detalii, consultați tabelul de selecție pentru acțiunea de echilibrare. Nu aplicați forță excesivă asupra lamei atunci când tăiați cu acțiune de echilibrare. Lama taie doar când se deplasează în sus.

1

1- Controlul actiunii de echilibrare

Diagrama pentru selectarea acțiunii de echilibrare

A

B

C

D

A. Material subțire. Tăieturi fine. Curbe apropiate.

B. Material gros (oțel și PAL).

D. Tăieri rapide (lemn moale). Tăierea de-a lungul fibrei lemnului.

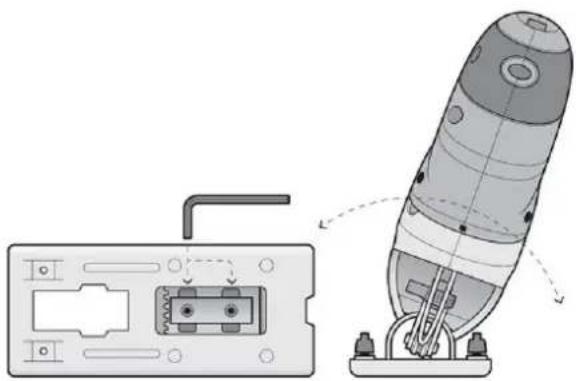

Reglarea unghiului de tăiere

1. Deconectati unitatea de la sursa de alimentare.

2. Slăbiti cele două suruburi de pe placa de bază cu cheia hexagonală inclusă.

3. Când șuruburile sunt slăbite, reglați placa de bază în unghiul dorit cu ghidajul zimțat din pantof.

4. Strângeti şuruburile înapoi.

5. Puneti imediat cheia hexagonală înapoi în suportul său din protectorul cablului de alimentare.

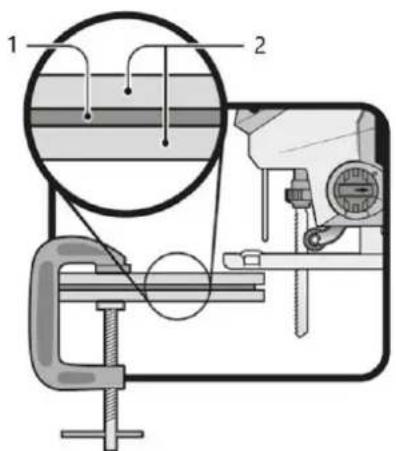

Când tăiați majoritatea foilor de lemn sau a lemnului foarte subțire, utilizați o lamă cu dinți fini. Reduceți așchiile din margini. Prindeți bucățile de resturi de lemn pe ambele fețe ale piesei de prelucrat și începeți să tăiați.

ATENTIE

Nu utilizati acțiunea de echilibrare atunci când tăiați cercuri și unghiuri foarte închise.

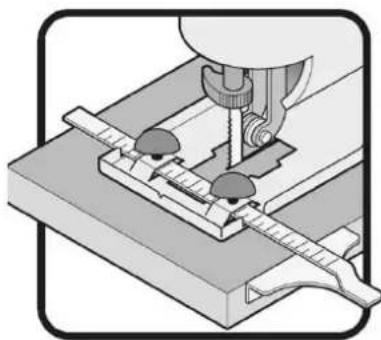

Pentru a obține tăieturi drepte mult definite, utilizați ghidajul paralel furnizat cu unealta. Sprijiniți ghidajul pe marginea piesei de prelucrat. Tăieturile drepte pot obține, de asemenea, un finisaj fin prin tăierea lent peste o linie marcată anterior.

La fel ca tăieturile drepte, tăieturile circulare pot obține un finisaj fin urmând încet o linie marcată anterior. Deși nu este inclus un ghidaj circular, utilizarea unuia poate permite ferăstrăului să producă tăieturi circulare perfecte.

Ghid laser

Ghidajul laser incorporat este destinat obtinerii unei taieri de precizie. Folosiți ghidajul laser de fiecare dată când lucrarea necesită tăieturi de precizie, ca atunci când urmați linii predesenate pe o suprafață

- Setați comutatorul laser I/O în poziția pornit pentru a activa ghidajul laser.

- Apăsați comutatorul Pornit/Oprit și începeți să tăiați piesa de prelucrat urmând linia pre-trasată cu linia laser proiectată pe suprafață.

Lumină laser Nu te uita în rază

Laser clasa 2 = 650 nm; P ≤ 1 mW

EN 60825-1:2014

Vizualizarea ieşirii laser cu instrumente optice telescopice (de exemplu, telescoape și binoclu) poate prezenta un pericol pentru ochi și, prin urmare, utilizatorul nu trebuie să direcționeze fasciculul într-o zonă în care este posibil să fie utilizate astfel de instrumente.

Întreținere și depozitare

ATENTIE

Înainte de orice lucrare la maşină, trageți stecherul de la rețea.

• Păstrați întotdeauna unealta și fantele de ventilație (dacă există) curățate. Curățarea și întreținerea regulată a aparatului va asigura eficiența și va prelungi durata de viață a instrumentului dumneavoastră.
• În cazul în care unealta eşuează în ciuda procedurilor riguroase de fabricație și testare, reparația trebuie efectuată de către un serviciu pentru clienti autorizat.
• Păstrați toate piulițele, șuruburile și șuruburile strânse, pentru a vă asigura că unealta este în stare de funcționare sigură.
• Înlocuiti piesele uzate sau deteriorate pentru siguranță.
• Folosiți numai piese de schimb originale. Piesele care nu sunt produse de producător pot cauza o potrivire proastă și posibile răniri.
• Păstrați unealta într-o cameră uscată, ferită de copiii și departe de orice material inflamabil.
• Nu udați niciodată dispozitivul și nu pulverizați apă pe el!
• Utilizați o cârpă umedă pentru a curăța elementele din plastic. Nu utilizați detergenți, solventi sau obiecte ascuțite.
• Curățați în mod regulat orice praf care este lipit de fantele de ventilație și piesele mobile cu o perie moale sau o perie de vopsea.

Protectia mediului și eliminarea

ATENTIE

Acest produs a fost marcat cu un simbol referitor la eliminarea deșeurilor electrice și electronice. Aceasta înseamnă că acest produs nu va fi aruncat împreună cu deșeurile menajere, ci că va fi returnat la un sistem de colectare care respectă Directiva europeană DEEE. Contactați autoritățile locale sau stocurile dumneavoastră pentru sfaturi privind reciclarea. Apoi va fi reciclat sau demontat pentru a reduce impactul asupra mediului. Echipamentele electrice și electronice pot fi periculoase pentru mediu și pentru sănătatea umană, deoarece conțin substanțe periculoase.

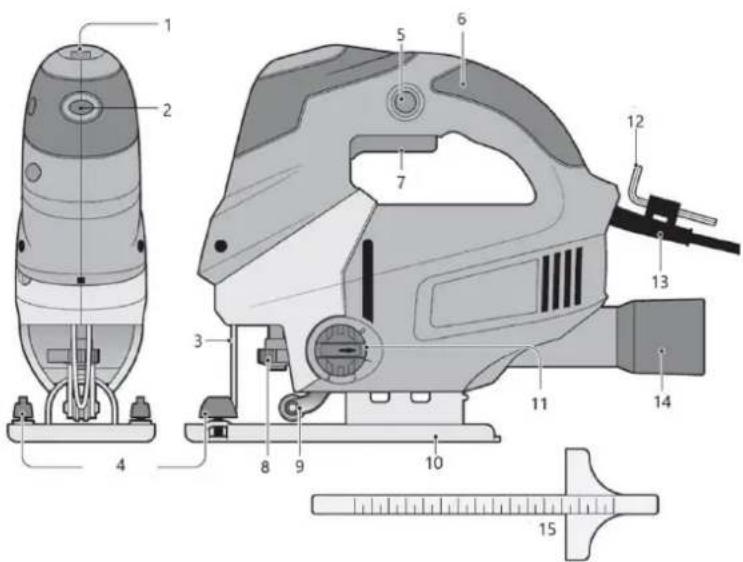

Piese

4- Butoane de reglare a ghidajului paralel

5- Buton de utilizare continuă

6- Mâner

7- Comutator

8- Suport lamă

9- Ghidaj cu role

10- Placa de baza

11- Controlul actiunii de echilibrare

12- cheie hexagonală

13- Cablu de alimentare

14- Adaptor pentru aspirator

15- Ghid paralel
