РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ JS750MAX MSW

Това ръководство за потребителя е преведено чрез машинен превод. Положихме всички усилия, за да гарантираме, че преводът е точен, но имайте предвид, че автоматизираните преводи не са перфектни и не са предназначени да заменят човешки преводачи. Официалната версия на ръководството за потребителя е на английски език. Всички разлики между преведената версия и оригиналния английски не са правно обвързващи. Ако имате някакви въпроси относно точността на превода, моля, вижте английската версия, която е официалната справка. Повече езикови версии са достъпни при заявка чрез [e-mail].

Технически данни

Описание на параметъра	Стойност на параметъра
Име на продукта	Прободен трион
Модел	MSW-JS750MAX
Напрежение [V] / Честота [Hz]	230~ / 50
Мощност [W]	750
_n0 [/м и п]	800-3000
Дължина навълната [nm]	650
Класна защита	II
Мощност [mW]	≤1
Размери (ширина х дължина х височина)[mm]	235x270x285
Тегло [kg]	2,45

Не гледайте в лъча. Лазерен продукт от клас 2. EN 60825-1:2014

Прегледнапродукта

Продуктът е инструмент, използван за рязане на неправилни криви и форми в дърво, метал или други материали. Работи с възвратно-постъпателно острие, което го прави идеален за задачи като рязане на сложни шарки или отвори в стени за електрически контакти. Този продукт обикновено се използва в дърводелски, строителни и домашни проекти „Направи си сам“ за постигане на прецизни срезове, които другите триони може да се затруднят да постигнат.

Потребителят е отговорен за всички щети, произтичащи от употребата на продукта не по предназначение.

Използванена инструкции

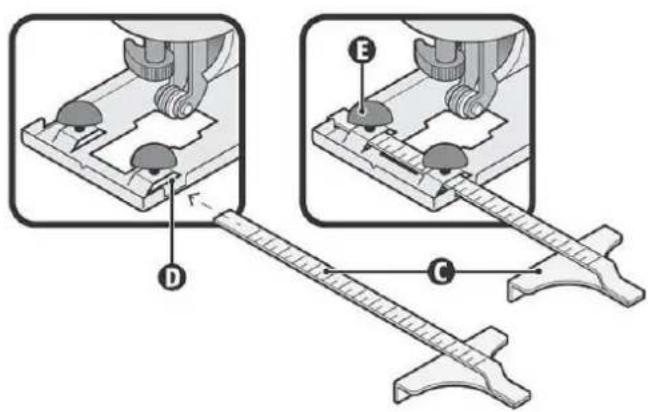

Сглобяване

Паралелно ръководство

Поставете паралелния водач (C) през прорезите (D) в основната плоча. Плъзнете водача до желаната позиция и го фиксирайте на място с копчетата за регулиране (E).

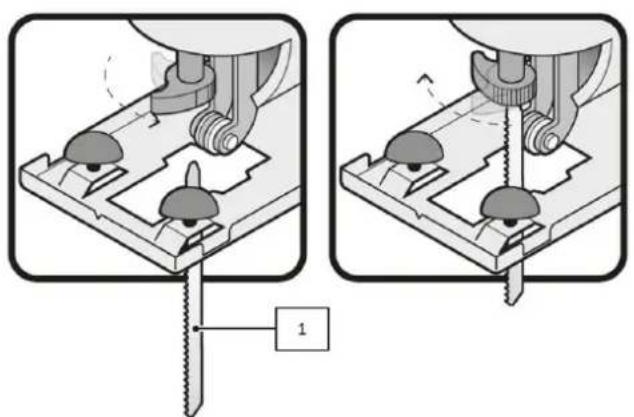

Острието е настроено

ВНИМАНИЕ!

• Преди каквато и да е работа по самата машина, издърпайте щепсела.

• Носете ръкавици, когато сменяте или поставяте нов режещ диск.

• Уверете се, че опорният отвор на острието е свободен от дървени стърготини.

• Завъртете лоста надясно, за да отворите опората на острието.
• Поставете острието докрай в опората за острието, като се уверите, че задната страна на острието пасва в слота на водача на ролката.
• Завъртете лоста наляво, за да фиксирате острието, като затворите опората на острието.

1- Този прободен трион използва острие с Т-образна опашка. За да получите по-добри резултати при рязане, уверете се, че използвате подходящото острие за материала и рязането, които ще направите.

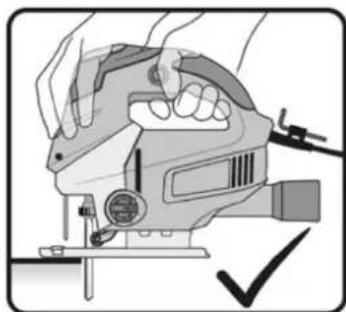

Боравене

ПРЕДУПРЕЖДЕНИЕ

Винаги дръжте електрическия инструмент с една ръка за предната зона за манипулиране и една ръка за дръжката! Никога не се опитвайте да използвате електрическия инструмент само с една ръка, когато го използвате!

1. Хванете здраво прободния трион, като поставите едната си ръка върху дръжката, а другата върху предната зона за задържане.

2. Използвайте показалеца си, за да натиснете бутона за включване/изключване.

3. Включете ключалката, като я натиснете с палец.

Контрол на пускане и работа

1. Прекъсната работа: Включете щепсела в контакта. Натиснете превключвателя (F), за да стартирате инструмента. За да спрете инструмента, просто отпуснете превключвателя.

2. Непрекъсната работа: Включете щепсела в контакта. Натиснете превключвателя (F) и го блокирайте, като натиснете бутона за продължителна употреба (G). За да спрете инструмента, натиснете и отпуснете превключвателя.

Контрол на скоростта

С копчето за бързо избиране (1) може да се избере необходимата честота на ударите (също и по време на бягане).

1-2 = ниска честота на удара

3-4 = средна скорост на удара

• Лекият натиск върху превключвателя за включване/изключване означава ниска честота на удара.

- Увеличаването на натиска върху превключвателя за включване/изключване води до по-висока честота на удара.

Изсмукване на прах

Прахоулавянето предотвратява големи натрупвания на прах, висока концентрация на прах в околния въздух и улеснява изхвърлянето.

За дълги периоди на работа с дърво или за търговска употреба върху материали, които отделят вреден за здравето прах, машината трябва да бъде свързана към подходящо външно устройство за прахоулавяне.

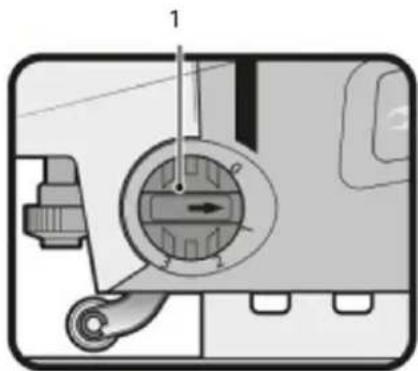

Контрол на балансиращи действия

Действието на балансиране променя ъгъла на рязане на острието, за да увеличи ефективността на рязане, може да се регулира и при работа без натоварване. За да получите повече подробности, вижте таблицата за избор на балансиращо действие. Не прилагайте прекомерна сила върху острието, когато режете с балансиращо действие. Острието реже само когато се движи нагоре.

Диаграма за избор на балансиращо действие

A

B

C

D

A. Тънък материал. Фини разфасовки. Близки криви.

С. Дебел материал (дърво и пластмаса).

D. Бързо рязане (меко дърво). Рязане по протежение на дървесната структура.

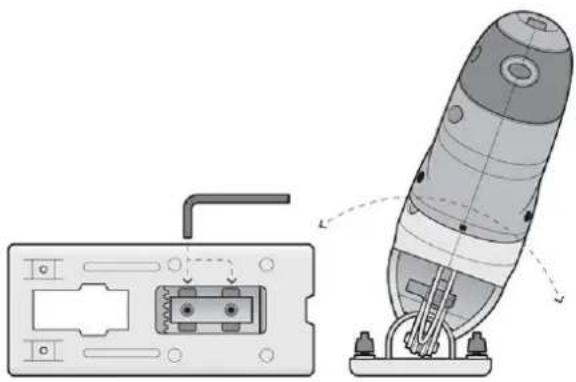

Регулиране на ъгъла на рязане

1. Изключете устройството от източника на захранване.
2. Разхлабете двата винта на основната плоча с включен шестостенен ключ.
3. Когато винтовете са разхлабени, регулирайте основната плоча под желания ъгъл с назъбения водач в обувката.
4. Затегнете обратно винтовете.
5. Незабавно поставете шестостенния ключ обратно в държача му в протектора на захранващия кабел.

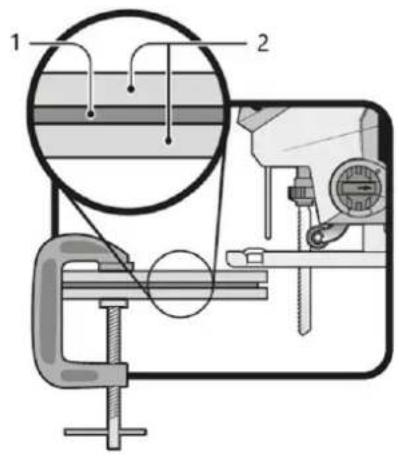

Нарежете дървени листове

Когато режете повечето дървени листове или много тънко дърво, използвайте острие с фини зъби. Намаляване на треските в ръбовете. Затегнете парчета дърво върху двете страни на детайла и започнете да режете.

ВНИМАНИЕ!

Не използвайте балансиращото действие, когато режете много затворени кръгове и ъгли.

1- Работнопарче
2- Скрапотдърво

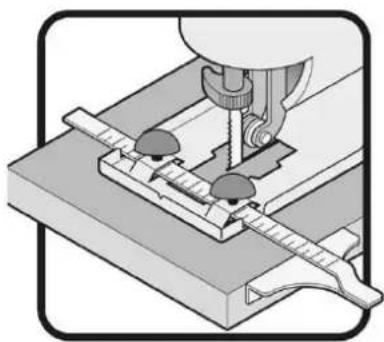

Права кройка

За да получите много дефинирани прави срезове, използвайте успоредния водач, доставен с инструмента. Подпрете водача към ръба на работния детайл. Правите срезове също могат да получат фин завършек чрез рязане бавно върху предварително маркирана линия.

Точно като правите срезове, кръговите срезове могат да постигнат фин завършек чрез бавно следване на предварително маркирана линия. Въпреки че кръгъл водач не е включен, използването на такъв може да позволи на прободния трион да произвежда перфектни кръгли разрези.

Лазерно ръководство

Вграденият лазерен водач е предназначен за получаване на прецизно рязане. Използвайте лазерния водач всеки път, когато работата изисква прецизно рязане, както когато следвате предварително начертани линии върху повърхност

• Поставете I/O лазерния превключвател на позиция включено, за да активирате лазерния водач.
• Натиснете превключвателя за включване/изключване и започнете да режете детайла, като следвате предварително начертаната линия с проектираната лазерна линия върху повърхността.

Лазерна светлина

Не гледайте в лъча

Лазерен клас 2

$$ \lambda = 6 5 0 \mathrm{nm}; \mathrm{P} \leq 1 \mathrm{mW} $$

EN 60825-1:2014

Гледането на лазерния изход с телескопични оптични инструменти (например телескопи и бинокли) може да представлява опасност за очите и поради това потребителят не трябва да насочва лъча към зона, където има вероятност да се използват такива инструменти.

Поддръжка и съхранение

ВНИМАНИЕ!

Преди каквато и да е работа по самата машина, издърпайте щепсела.

• Винаги поддържайте инструмента и вентилационните отвори (ако има такива) чисти. Редовното почистване и поддръжка на уреда ще осигури ефективност и ще удължи живота на вашия инструмент.
• Ако инструментът се повреди въпреки строгите процедури за производство и тестване, ремонтът трябва да се извърши от оторизиран сервис за клиенти.
• Дръжте всички гайки, болтове и винтове здраво затегнати, за да сте сигурни, че инструментът е в безопасно работно състояние.
  • Сменете износените или повредени части за безопасност.
• Използвайте само оригинални резервни части. Части, които не са произведени от производителя, могат да причинят лошо прилягане и възможно нараняване.
• Съхранявайте инструмента в сухо помещение, недостъпно за деца и далеч от всякакви запалими материали.
• Никога не мокрете устройството и не го пръскайте с вода!
• Използвайте влажна кърпа, за да почистите пластмасовите елементи. Не използвайте почистващи препарати, разтворители или остри предмети.
• Редовно почиствайте праха, полепнал по вентилационните отвори и движещите се части с мека четка или четка за рисуване.

Опазване на околната среда и изхвърляне

ВНИМАНИЕ!

Този продукт е маркиран със символ, свързан с отстраняването на електрически и електронни отпадъци. Това означава, че този продукт не трябва да се изхвърля заедно с битовите отпадъци, а трябва да бъде върнат в система за събиране, която отговаря на Европейската директива за ОЕО. Свържете се с местните власти или складове за съвет относно рециклирането. След това ще бъде рециклиран или демонтиран, за да се намали въздействието върху околната среда. Електрическото и електронното оборудване могат да бъдат опасни за околната среда и човешкото здраве, тъй като съдържат опасни вещества.

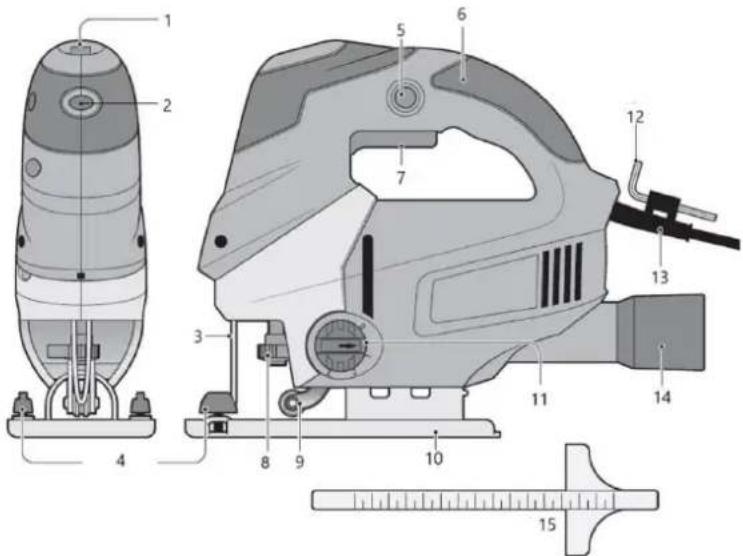

Части

1- Контрол на скоростта

2- Лазерно ръководство

3- Защитна лента

4- Копчета за регулиране на паралелен водач

5- Бутон за продължителна употреба

6- Дръжка

7- Превключване

8- Поддръжка на острието

9- Ролков водач

10- Основна плоча

11- Контрол на балансиращи действия

12- Шестоъгълен ключ

13- Захранващ кабел

14- Адаптер за прахосмукачка

15- Паралелно ръководство
