GEBRUIKSAANWIJZING JS750MAX MSW

Deze gebruikershandleiding is vertaald met behulp van machinevertaling. Wij hebben er alles aan gedaan om ervoor te zorgen dat de vertaling nauwkeurig is, maar houd er rekening mee dat automatische vertalingen niet perfect zijn en niet bedoeld zijn om menselijke vertalers te vervangen. De officiële versie van de gebruikershandleiding is in het Engels. Eventuele verschillen tussen de vertaalde versie en de originele Engelse versie zijn niet juridisch bindend. Als u vragen hebt over de juistheid van de vertaling, raadpleeg dan de Engelse versie; dit is de officiële referentie. Versies in andere talen zijn op aanvraag verkrijgbaar via [e-mail].

Technische gegevens

Beschrijving parameter	Waarde parameter
Productnaam	Decoupeerzaag
Model	MSW-JS750MAX
Spanning [V] / Frequentie [Hz]	230~ / 50
Vermogen [W]	750
nee [/min]	800-3000
Golflengte [nm]	650
Beschermingsklasse	II
Vermogen [mW]	≤ 1
Afmetingen (breedte x lengte x hoogte) [mm]	235x270x285
Gewicht [kg]	2,45

LASERLICHT | LASERSTRALING

Staar niet in de balk. Klasse 2 laserproduct. EN 60825-1:2014

Productoverzicht

Het product is een gereedschap dat wordt gebruikt voor het snijden van onregelmatige rondingen en vormen in hout, metaal of andere materialen. Het apparaat werkt met een heen en weer bewegend mes, waardoor het ideaal is voor taken zoals het zagen van ingewikkelde patronen of het maken van openingen in muren voor stopcontacten. Dit product wordt veel gebruikt bij timmerwerk, bouw en doe-het-zelfprojecten in huis om nauwkeurige sneden te maken die met andere zagen moeilijker te realiseren zijn.

De gebruiker is aansprakelijk voor schade die voortvloeit uit onbedoeld gebruik van het product.

Gebruiksaanwijzing

Montage

Parallelle geleider

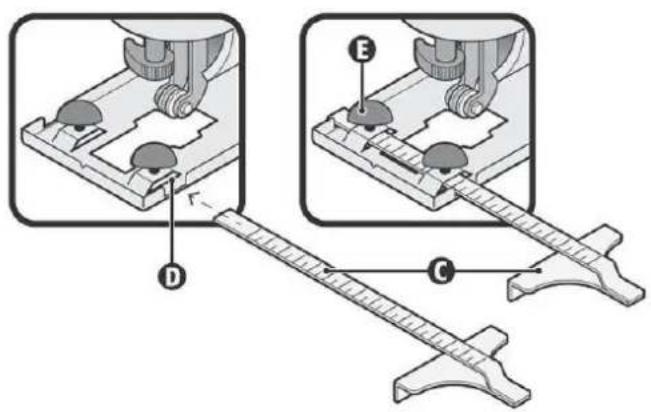

Steek de parallelgeleider (C) door de sleuven (D) in de grondplaat. Schuif de geleider naar de gewenste positie en zet deze vast met de afstelknoppen (E).

• Trek de stekker uit het stopcontact voordat u aan het apparaat gaat werken.

• Draag handschoenen wanneer u een nieuw zaagblad vervangt of plaatst.

• Zorg ervoor dat de opening van de zaagbladsteun vrij is van zaagsel.

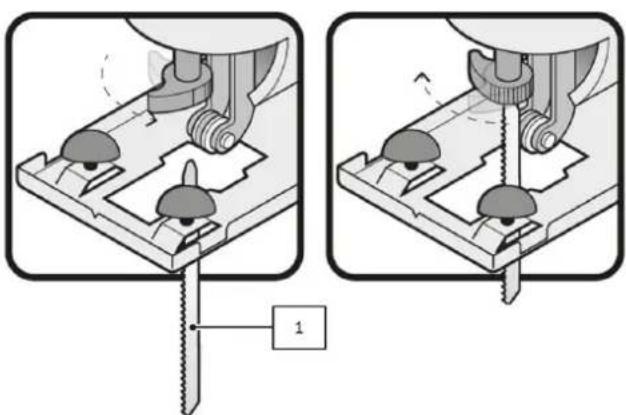

• Draai de hendel naar rechts om de meshouder te openen.
• Plaats het mes volledig in de meshouder en zorg ervoor dat de achterkant van het mes in de gleuf van de rolgeleider past.
• Draai de hendel naar links om het mes vast te zetten door de meshouder te sluiten.

1- Deze decoupeerzaag maakt gebruik van een T-schachtblad. Om betere snijresultaten te krijgen, moet u ervoor zorgen dat u het juiste zaagblad gebruikt voor het materiaal en de snede die u wilt maken.

Behandeling

WAARSCHUWING

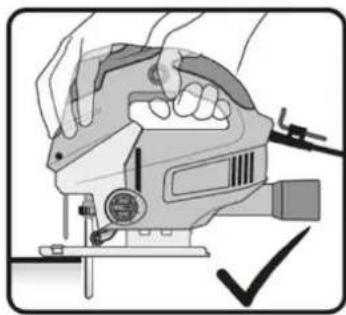

Houd het elektrische gereedschap altijd vast met één hand aan de voorkant en één hand aan de handgreep! Probeer nooit om het elektrische gereedschap met slechts één hand te bedienen!

1. Houd de decoupeerzaag stevig vast, plaats één hand op het handvat en de andere op het voorste gedeelte.
2. Gebruik uw wijsvinger om de aan/uit-schakelaar in te drukken.
3. Druk met uw duim op het slot om het slot te vergrendelen.

1. Intermitterende werking: Steek de stekker in het stopcontact. Druk op de schakelaar (F) om het gereedschap te starten. Om het gereedschap te stoppen, laat u eenvoudig de schakelaar los.
2. Continue werking: Steek de stekker in het stopcontact. Druk op de schakelaar (F) en blokkeer deze door op de knop voor continu gebruik (G) te drukken. Om het gereedschap te stoppen, drukt u op de schakelaar en laat u deze weer los.

G F

Snelheidsregeling

Met de snelheidsregelaar (1) kan de gewenste slagfrequentie worden geselecteerd (ook tijdens het draaien).

1-2 = lage slagfrequentie

3-4 = gemiddelde slagfrequentie

5-6 = hoge slagfrequentie

• Lichte druk op de aan/uit-schakelaar betekent een lage slagfrequentie.
• Door de druk op de aan/uit-schakelaar te verhogen, neemt de slagfrequentie toe.

Stofafzuiging

Stofafzuiging voorkomt grote ophopingen van stof, een hoge concentratie stof in de omgevingslucht en vergemakkelijkt de afvoer ervan.

Bij langdurig werken met hout of bij commercieel gebruik van materialen waarbij stof vrijkomt dat schadelijk is voor de gezondheid, moet de machine worden aangesloten op een geschikte externe stofafzuiging.

Balancerende actiecontrole

De balancerende werking varieert de snijhoek van het blad om de snij-efficiëntie te verhogen. Deze kan ook worden aangepast tijdens het werken zonder belasting. Voor meer details zie de selectietabel voor de balanceringsactie. Oefen geen overmatige kracht uit op het zaagblad wanneer u met balancerende werking snijdt. Het mes snijdt alleen als het omhoog beweegt.

1

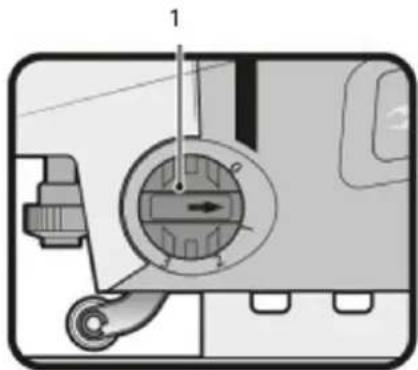

1- Balancerende actiecontrole

Diagram voor het selecteren van balancerende acties

A

B

C

D

A. Dun materiaal. Fijne sneden. Sluit de bochten.

B. Dik materiaal (staal en spaanplaat).

C. Dik materiaal (hout en kunststof).

D. Snelle sneden (zacht hout). Snijden langs de houtnerf.

De snijhoek aanpassen

1. Koppel het apparaat los van de stroombron.

2. Draai de twee schroeven op de grondplaat los met de meegeleverde inbussleutel.

3. Wanneer de schroeven loszitten, kunt u de grondplaat met behulp van de gekartelde geleider in de schoen in de gewenste hoek zetten.

4. Draai de schroeven weer vast.

5. Plaats de inbussleutel onmiddellijk terug in de houder in de kabelbeschermer.

Houten platen snijden

Gebruik voor het zagen van de meeste soorten hout of heel dun hout een zaagblad met fijne tanden.

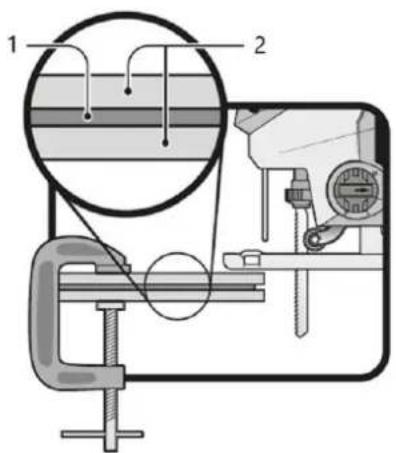

Verminder splinters aan de randen. Klem stukken afvalhout aan beide kanten van het werkstuk vast en begin met zagen.

VOORZICHTIGHEID

Gebruik de balanceerfunctie niet wanneer u zeer gesloten cirkels en hoeken snijdt.

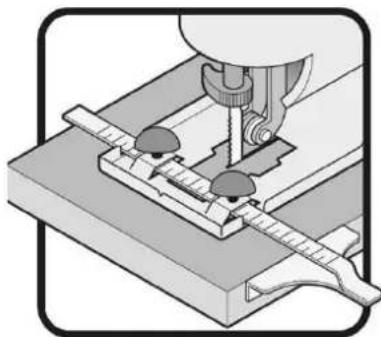

Voor duidelijke, rechte sneden kunt u de bijgeleverde parallelgeleider gebruiken. Ondersteun de geleider tegen de rand van het werkstuk. Rechte sneden kunnen ook een mooie afwerking opleveren door langzaam over een eerder gemarkeerde lijn te snijden.

Net als bij rechte sneden kunt u met cirkelvormige sneden een fijne afwerking bereiken door langzaam een eerder gemarkeerde lijn te volgen. Hoewel er geen cirkelgeleider wordt meegeleverd, kunt u met een cirkelgeleider toch perfecte cirkelvormige sneden maken.

Lasergids

De ingebouwde lasergeleider is bedoeld om een nauwkeurige snede te verkrijgen. Gebruik de lasergeleider telkens wanneer het werk nauwkeurige sneden vereist, zoals bij het volgen van vooraf getekende lijnen op een oppervlak

- Zet de I/O-laserschakelaar op de stand aan om de lasergeleider te activeren.

- Druk op de aan/uit-schakelaar en begin met het zagen van het werkstuk, waarbij u de vooraf getekende lijn met de geprojecteerde laserlijn op het oppervlak volgt.

Laserlicht Kijk niet in de straal

Laserklasse 2 = 650 nm; P ≤ 1 mW

EN 60825-1:2014

Het bekijken van de laseruitvoer met telescopische optische instrumenten (bijvoorbeeld telescopen en verrekijkers) kan een gevaar voor de ogen opleveren. Daarom mag de gebruiker de straal niet richten op een gebied waar dergelijke instrumenten waarschijnlijk worden gebruikt.

Onderhoud en opslag

VOORZICHTIGHEID

Trek de stekker uit het stopcontact voordat u aan het apparaat gaat werken.

• Zorg ervoor dat het gereedschap en de ventilatiesleuven (indien aanwezig) altijd schoon zijn. Regelmatig schoonmaken en onderhouden van het apparaat zorgt voor een goede werking en verlengt de levensduur van uw gereedschap.
• Mocht het gereedschap ondanks de strenge productie- en testprocedures toch defect raken, dan dient de reparatie te worden uitgevoerd door een erkende klantenservice.
• Zorg ervoor dat alle moeren, bouten en schroeven goed vastgedraaid zijn, zodat het gereedschap veilig kan werken.
• Vervang versleten of beschadigde onderdelen voor de veiligheid.
• Gebruik uitsluitend originele reserveonderdelen. Onderdelen die niet door de fabrikant zijn geproduceerd, kunnen een slechte pasvorm en mogelijk letsel veroorzaken.
• Bewaar het gereedschap in een droge ruimte, buiten bereik van kinderen en uit de buurt van brandbare materialen.
• Maak het apparaat nooit nat en spuit er geen water op!
• Gebruik een vochtige doek om de kunststof elementen schoon te maken. Gebruik geen reinigingsmiddelen, oplosmiddelen of puntige voorwerpen.
• Verwijder regelmatig stof dat vastzit in de ventilatiesleuven en bewegende delen met een zachte borstel of een kwast.

Milieubescherming en verwijdering

VOORZICHTIGHEID

Dit product is voorzien van een symbool dat betrekking heeft op het afvoeren van elektrisch en elektronisch afval. Dit betekent dat dit product niet met het huishoudelijk afval mag worden weggegooid, maar dat het moet worden ingeleverd bij een inzamelpunt dat voldoet aan de Europese WEEE-richtlijn. Neem contact op met uw lokale autoriteiten of voorraden voor advies over recycling. Vervolgens wordt het gerecycled of gedemonteerd om de impact op het milieu te verminderen. Elektrische en elektronische apparatuur kan gevaarlijk zijn voor het milieu en voor de gezondheid van de mens, omdat ze gevaarlijke stoffen bevatten.

Onderdelen

1- Snelheidsregeling

2- Lasergids

3- Beschermingsbalk

4- Parallelle geleider-instelknoppen

5- Knop voor continu gebruik

6- Handvat

7- Schakelaar

8- Bladondersteuning

9- Rolgeleider

10- Bodemplaat

11- Balancerende actiecontrole

12- Inbussleutel

13- Stroomkabel

14- Stofzuigeradapter

15- Parallelle geleider
