Termék típusa	Szúrófűrész
Márka	MSW
Modell	JS750MAX
Tápellátás feszültsége	230 V ~ 50 Hz
Névleges teljesítmény	750 W
Löketszám	800-3000 min⁻¹
Méretek (H x Sz x M)	235 x 270 x 285 mm
Súly	2,45 kg
Védelmi osztály	II
Láptípus	T-szár
Párhuzamos vezető	Tartozék
Lézeres irányító	Beépített, 2. osztály, 650 nm, ≤ 1 mW
Sebességbeállítás	6 fokozatú kerékkel
Kiegyensúlyozó hatás	3 állítható pozíció
Vágási szög beállítása	Igen, Allen kulccsal
Por elszívás csatlakozó	Porszívó adapter tartozék
Folyamatos üzemmód funkció	Reteszelő gombbal
Karbantartás	Nedves ruhával tisztítandó, oldószer nélkül
Tárolás	Száraz helyen, gyermekektől elzárva

Gyakran ismételt kérdések - JS750MAX MSW

Hogyan cseréljem ki a szúrófűrész (MSW JS750MAX) pengéjét?

Húzza ki a hálózati csatlakozót. Viseljen kesztyűt. A pengét tartó konzol kinyitásához fordítsa a kart jobbra. Helyezze be teljesen a pengét (T-szár), ügyelve arra, hogy a hátulja beilleszkedjen a görgő vezetőnyílásába. A rögzítéshez fordítsa a kart balra.

Hogyan használjam a párhuzamos vezetőt?

Helyezze a párhuzamos vezetőt az alaplemez nyílásaiba. Csúsztassa a kívánt pozícióba, és rögzítse a beállító gombokkal. Használja egyenes vágásokhoz, támasztva a munkadarab széléhez.

Hogyan állítsam be a vágási sebességet?

Használja a sebességállító kereket a kívánt löketszám kiválasztásához: 1-2 pozíció alacsony sebesség, 3-4 közepes, 5-6 magas sebesség. A sebességet a kapcsoló nyomásának változtatásával is lehet állítani.

Hogyan aktiváljam a folyamatos üzemmódot?

Nyomja meg és tartsa lenyomva a kapcsolót, majd nyomja meg a folyamatos üzemmód gombot a rögzítéshez. Engedje el a kapcsolót. A leállításhoz nyomja meg és engedje el a kapcsolót.

Hogyan használjam a lézeres irányítót?

Kapcsolja be a lézeres irányítót a lézerkapcsoló bekapcsolt állásba állításával. A vetített lézer vonal segíti a precíziós vágásokat előre megrajzolt vonalak követésében. Ne nézzen közvetlenül a lézersugárba (2. osztály).

Hogyan állítsam be a vágási szöget?

Húzza ki a készüléket. Lazítsa meg a alaplemez két csavarját a mellékelt Allen kulccsal. Állítsa be az alaplemezt a kívánt szögbe a fogazott vezető segítségével. Húzza meg a csavarokat, és tegye vissza az Allen kulcsot a tartójába.

Hogyan csatlakoztassak porszívót a porelszíváshoz?

Használja a mellékelt porszívó adaptert a fűrész külső elszívó berendezéshez történő csatlakoztatásához. Ez csökkenti a por felhalmozódását és a levegőben lévő káros koncentrációkat.

Hogyan karbantartsam a szúrófűrészt?

Minden karbantartás előtt húzza ki a csatlakozót. Tisztítsa meg a szellőzőnyílásokat és a mozgó alkatrészeket puha kefével. Használjon nedves ruhát a műanyagokhoz, oldószerek vagy éles tárgyak nélkül. Tartsa szorosra húzva a csavarokat, és használjon eredeti alkatrészeket.

Mit tegyek, ha a szúrófűrész meghibásodik?

Ha a szerszám az ellenőrzések ellenére meghibásodik, javíttassa meg egy hivatalos ügyfélszolgálati központtal. Ne próbálja meg saját maga megjavítani. Csak eredeti alkatrészeket használjon.

Hogyan tároljam biztonságosan a szúrófűrészt?

Tárolja a szúrófűrészt száraz helyen, gyermekektől elzárva, gyúlékony anyagoktól távol. Ne tegye ki nedvességnek, és ne permetezzen rá vizet. Védje a nedvességtől.

HASZNÁLATI ÚTMUTATÓ JS750MAX MSW

Ezt a felhasználói kézikönyvet gépi fordítással fordították le. Minden erőfeszítést megtettünk a fordítás pontosságának biztosítása érdekében, de kérjük, vegye figyelembe, hogy az automatizált fordítások nem tökéletesek, és nem az emberi fordítók helyettesítésére szolgálnak. A felhasználói kézikönyv hivatalos változata angol nyelvű. A lefordított változat és az eredeti angol nyelvű változat közötti eltérések nem jogilag kötelező érvényűek. Ha bármilyen kérdése van a fordítás pontosságával kapcsolatban, kérjük, olvassa el az angol nyelvű változatot, amely a hivatalos hivatkozási alap. További nyelvi változatok kérésre a [e-mail] címen érhetők el.

Műszaki adatok

Paraméter leírása	Paraméter értéke
Precíziós mérleg	Kirakófűrész
Modell	MSW-JS750MAX
Feszültség [V] / Frekvencia [Hz]	230~ / 50
Teljesítmény [W]	750
no [/perc]	800-3000
Hullámhossz [nm]	650
Védelmi osztály	II
Teljesí tmény [mW]	≤ 1
Méretek (szélesség x hosszúság x magasság) [mm]	235x270x285
Súly [kg]	2,45

LÉZERFÉNY | LÉZERSUGÁRZÁS

Ne bámuljon a fénysugárba. 2. osztályú lézertermék. EN 60825-1:2014

Termék áttekintés

A termék egy olyan szerszám, amelyet szabálytalan görbék és formák vágására használnak fában, fémben vagy más anyagokban. Ez egy oda-vissza mozgó pengével működik, így ideális az olyan feladatokhoz, mint például a bonyolult minták vagy a falakon lévő nyílások vágása az elektromos csatlakozóaljzatok számára. Ezt a terméket gyakran használják ácsmunkáknál, építkezéseknél és otthoni barkácsmunkáknál, hogy olyan pontos vágásokat érjenek el, amelyeket más fűrészek nehezen tudnak elvégezni.

A felhasználó felel a termék nem rendeltetésszerű használatából eredő károkért.

Használati utasítások

Felszerelés

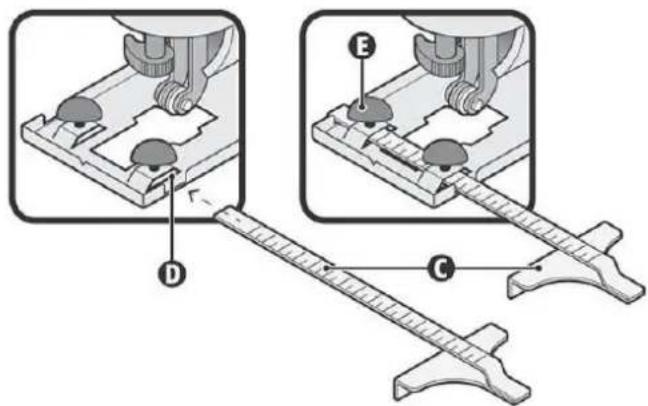

Párhuzamos útmutató

Helyezze be a párhuzamos vezetőt (C) az alaplemezen lévő nyílásokon (D) keresztül. Csúsztassa a vezetőt a kívánt pozícióba, és rögzítse a helyére az állítógombokkal (E).

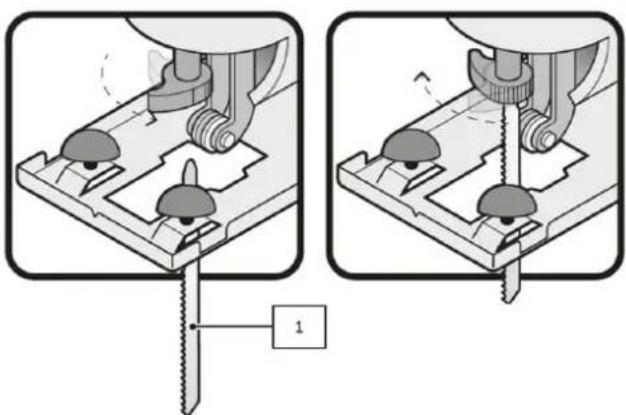

• Mielőtt bármilyen munkát végezne a gépen, húzza ki a hálózati csatlakozót.

• Viseljen kesztyűt, amikor új fűrészlapot cserél vagy helyez be.

• Győződjön meg arról, hogy a pengetartó nyílás fűrészportól mentes.

• Forgassa a kart jobbra a pengetartó kinyitásához.
• Tegye be a pengét teljesen a pengetartóba, ügyelve arra, hogy a penge hátsó része illeszkedjen a görgővezető nyílásba.
• Fordítsa a kart balra a penge rögzítéséhez a pengetartó zárásával.

1- Ez a kirakófűrész T szárú fűrészlapot használ. A jobb vágási eredmények elérése érdekében győződjön meg róla, hogy az anyagnak és a vágásnak megfelelő pengét használ.

A kezelése

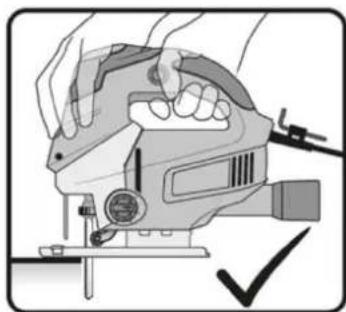

FIGYELMEZTETÉS

Az elektromos szerszámot mindig úgy tartsa, hogy az egyik keze az elülső kezelőfelületen, a másik keze pedig a fogantyún legyen! Soha ne próbálja meg az elektromos szerszámot csak egy kézzel használni, amikor azt használja!

1. Fogja meg biztonságosan a kirakósfűrészt úgy, hogy egyik kezét a fogantyúra, a másikat pedig az elülső tartófelületre helyezi.
2. A mutatóujjával nyomja meg a be-/kikapcsolót.
3. Nyomja meg a zárat a hüvelykujjával.

Indítás és működés ellenőrzése

1. Időszakos működés: Csatlakoztassa a dugót a konnektorba. Nyomja meg a kapcsolót (F) a szerszám indításához. A szerszám leállításához egyszerűen engedje el a kapcsolót.
2. Folyamatos működés: Csatlakoztassa a dugót a konnektorba. Nyomja meg a kapcsolót (F), és a folyamatos használat gomb (G) megnyomásával blokkolja azt. A szerszám leállításához nyomja meg és engedje el a kapcsolót.

A sebességtárcsával (1) a kívánt löketszámot lehet kiválasztani (menet közben is).

1-2 = alacsony löketszám

3-4 = közepes löketszám

5-6 = magas löketszám

• A be- és kikapcsoló kapcsoló enyhe nyomása alacsony löketszámot jelent.
• A be-/kikapcsolóra gyakorolt nyomás növelése nagyobb löketszámot eredményez.

Porelszívás

A porelszívás megakadályozza a nagy mennyiségű por felhalmozódását, a por magas koncentrációját a környezeti levegőben, és megkönnyíti az ártalmatlanítást.

Hosszú ideig tartó fával való munkavégzés vagy olyan anyagokkal való kereskedelmi használat esetén, amelyek egészségre ártalmas port termelnek, a gépet megfelelő külső porelszívó berendezéshez kell csatlakoztatni.

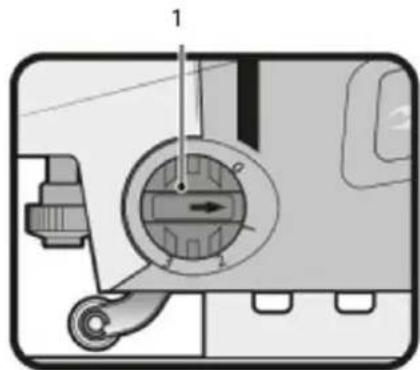

Kiegyensúlyozó tevékenység ellenőrzése

A kiegyensúlyozó művelet a vágási hatékonyság növelése érdekében változtatja a penge vágási szögét, és terhelés nélküli működés közben is beállítható. További részletekért lásd a kiegyensúlyozási művelet kiválasztási táblázatát. Ne alkalmazzon túlzott erőt a pengére, amikor kiegyensúlyozó művelettel vág. A penge csak felfelé haladva vág.

1- Kiegyensúlyozó tevékenység ellenőrzése

A kiegyensúlyozó cselekvés kiválasztásának diagramja

A

B

C

D

A. Vékony anyag. Finom vágások. Közeli görbék.

B. Vastag anyag (acél és forgácslap).

C. Vastag anyag (fa és műanyag).

D. Gyors vágás (puha fa). Vágás a faanyag mentén.

A vágási szög beállítása

1. Húzza ki a készüléket az áramforrásból.

2. Lazítsa meg az alaplemez két csavarját a mellékelt imbuszkulccsal.

3. Ha a csavarok meglazultak, állítsa az alaplemezt a kívánt szögbe a cipőben lévő fogazott vezetővel.

4. Húzza vissza a csavarokat.

5. Azonnal tegye vissza a villáskulcsot a tápkábelvédőben lévő tartójába.

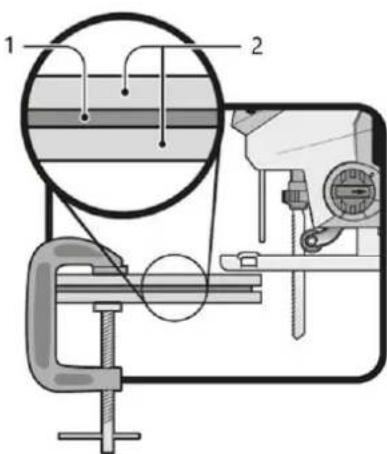

A legtöbb falemez vagy nagyon vékony fa vágásához használjon finom fogazású pengét. Csökkentse a széleken lévő szilánkokat. Rögzítsen fadarabokat a munkadarab mindkét oldalára, és kezdje el a vágást.

VIGYÁZAT

Ne alkalmazza az egyensúlyozó műveletet, amikor sok zárt kört és szöget vág.

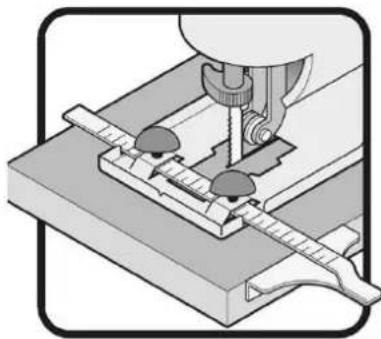

A sokkal pontosabb egyenes vágásokhoz használja a szerszámmal mellékelt párhuzamos vezetőt. Támassza a vezetőt a munkadarab széléhez. Az egyenes vágások is finom felületet kaphatnak, ha lassan vágunk az előzőleg megjelölt vonal felett.

Az egyenes vágásokhoz hasonlóan a körvágások is finom felületet érhetnek el, ha lassan követik az előre kijelölt vonalat. Bár körvezető nem tartozik a csomaghoz, annak használatával a kirakófűrész tökéletes körvágásokat készíthet.

Lézeres útmutató

A beépített lézervezetés célja a precíz vágás elérése. Használja a lézervezetőt minden olyan esetben, amikor a munka precíz vágást igényel, például amikor előre megrajzolt vonalakat követ egy felületen.

- A lézervezető aktiválásához állítsa az I/O lézerkapcsolót bekapcsolt állásba.

- Nyomja meg a be/kikapcsolót, és kezdje el vágni a munkadarabot az előre megrajzolt vonalat követve a felületre vetített lézervonallal.

Lézerfény Ne nézzen a fénysugárba

1. lézerosztály = 650 nm; P ≤ 1mW

EN 60825-1:2014

A lézer kimenetének távcsöves optikai eszközökkel (például távcsövekkel és távcsövekkel) történő megtekintése szemveszélyes lehet, ezért a felhasználó nem irányíthatja a sugárnyalábot olyan területre, ahol ilyen eszközöket valószínűleg használnak.

Karbantartás és tárolás

VIGYÁZAT

Mielött bármilyen munkát végezne a gépen, húzza ki a hálózati csatlakozót.

• A szerszámot és a szellőzőnyílásokat (ha vannak) mindig tartsa tisztán. A készülék rendszeres tisztítása és karbantartása biztosítja a hatékonyságot és meghosszabbítja az eszköz élettartamát.
• Ha a szerszám a szigorú gyártási és tesztelési eljárások ellenére meghibásodna, a javítást egy erre felhatalmazott ügyfélszolgálatnak kell elvégeznie.
• Tartsa szorosan az összes anyát, csavart és csavart, hogy a szerszám biztonságos működési állapotban legyen.
• A biztonság érdekében cserélje ki a kopott vagy sérült alkatrészeket.
• Csak eredeti pótalkatrészeket használjon. A nem a gyártó által gyártott alkatrészek rossz illeszkedést és esetleges sérülést okozhatnak.
• A szerszámot száraz, gyermekek számára elérhetetlen helyen és gyúlékony anyagoktól távol tárolja.
• Soha ne nedvesítse be a készüléket, és ne spricceljen rá vizet!
• A műanyag elemeket nedves ruhával tisztítsa meg. Ne használjon tisztítószereket, oldószereket vagy hegyes tárgyakat.
• Rendszeresen tisztítsa meg a szellőzőnyilásokon és a mozgó alkatrészeken megtapadt port egy puha kefével vagy festékkefével.

Környezetvédelem és ártalmatlanítás

VIGYÁZAT

Ezt a terméket az elektromos és elektronikus hulladék eltávolítására vonatkozó szimbólummal jelölték. Ez azt jelenti, hogy ezt a terméket nem szabad a háztartási hulladékkal együtt kidobni, hanem az európai WEEE-irányelvnek megfelelő gyűjtőrendszerbe kell visszajuttatni. Az újrahasznosítással kapcsolatos tanácsokért forduljon a helyi hatóságokhoz vagy készletekhez. Ezután újrahasznosításra vagy szétszerelésre kerül, hogy csökkentse a környezetre gyakorolt hatást. Az elektromos és elektronikus berendezések veszélyesek lehetnek a környezetre és az emberi egészségre, mivel veszélyes anyagokat tartalmaznak.

Alkatrészek

1- Sebességszabályozás

2- Lézeres útmutató

3- Védősáv

4- Párhuzamos vezető állítógombok

5- Folyamatos használat gomb

6- Fogantyú

7- Kapcsoló

8- Pengetámasz

9- Görgős vezető

10- Alaplemez

11- Kiegyensúlyozó tevékenység ellenőrzése

12- 23 - imbuszkulcs

13- Tápkábel

14- Porszívó adapter

15- Párhuzamos útmutató
