HASZNÁLATI ÚTMUTATÓ SSAW-2500PRO MSW

Kérjük, vegye figyelembe, hogy ez a használati útmutató gépi fordítással készült. Arra törekszünk, hogy a fordítások a lehető legpontosabbak legyenek, azonban egyetlen gépi fordítás sem tökéletes, és nem is célja, hogy helyettesítse az emberi fordítást. A hivatalos használati útmutató az angol nyelvű változat. A fordításban keletkezett eltérések vagy különbségek nem kötelező érvényűek, és nincs jogi hatásuk a megfelelőség vagy a végrehajtás szempontjából. Ha bármilyen kérdés merül fel a használati útmutatóban szereplő információk pontosságával kapcsolatban, kérjük, hivatkozzon ezen tartalmak angol nyelvű változatára, amely a hivatalos változat.

1. Műszaki adatok

Paraméter leírása Paraméter értéke
Precíziós mérleg	Kőfűrész
Modell	MSW-SSAW-2500PRO
Névleges feszültség [V~] / frekvencia [Hz]	230 / 50
Névleges teljesítmény [W]	2500
Sebesség üresjáratban [fordulatszám]	2800
Lapátok dőlésszöge [°]	0 - 45
Vágási mélység [mm]	90 (90°-ban) / 65 (45°-ban)
Védelmi osztály	1
IP fokozat	IP 54
Vízszivattyú	50 W, max. 800 l/h, IP28
Pengeátmérő [mm]	∅350
Penge furatátmérő [mm]	25,4
Munkaciklus	S6 40%
Víztartály úrtartalma [ml]	37,8
Rezgéskibocsátási érték [m/s2]	3,4
Hangnyomásszint [dB]	72
Hangteljesítmény [dB]	85
Az asztal méretei [cm]	53 x 43
Méretek (szélesség x mélység x magasság) [cm]	120 x 53 x 120
Súly [kg]	73

2. Biztonsági információk

Ismerje az elektromos szerszámait. Az Ön biztonsága érdekében olvassa el az alábbi használati útmutatót, mielőtt a fűrészt kezelné.

A gép bekapcsolása előtt

a) A gép bekapcsolása előtt figyelmesen olvassa el a kézikönyvet. Ismerje az eszköz alkalmazási területeit és korlátait a potenciális veszélyek elkerülése érdekében.
b) Ez egy elektromos vágógép. Gondoskodjon arról, hogy a gyermekek és a látogatók biztonságos távolságban legyenek a működés előtt.
c) Tartsa tisztán a munkaterületet. A zsúfolt területek és padok sérüléseket okozhatnak.
d) Vegye figyelembe a munkakörnyezetet.

- Ne tegye ki az elektromos szerszámokat esőnek.

• Kerülje a nedves vagy nedves helyeken való használatot.
• Tartsa a területet jól megvilágítva.

- Ne használjon szerszámokat gyúlékony folyadékok vagy gázok közelében.

e) Az áramütés elkerülése érdekében kerülje a földelt felületekkel, például csövekkel vagy radiátorokkal való érintkezést.
f) Használja a megfelelő eszközt. Ne kényszerítsen kis szerszámokat egy nagy teherbírású szerszám munkájának elvégzésére. Csak rendeltetésszerűen használja a szerszámot.
g) A vágáshoz csak gyémántkereket használjon. Ne használjon más vágószerszámot.
h) Győződjön meg róla, hogy a kapcsoló "OFF" állásban van, mielőtt bedugja a tápkábelt.
i) Használat előtt ellenőrizze a gyémántkereket. Ellenőrizze, hogy nincsenek-e repedések, törött alkatrészek vagy elhajlások. Ne használja a kereket, ha bármilyen hibát talál. Futtasson egy tesztet, hogy megerősítse a megfelelő működést.
j) Gondosan tartsa karban a szerszámokat. Tartsa őket élesen és tisztán az optimális biztonság és teljesítmény érdekében. Kövesse a tartozékok kenésére és cseréjére vonatkozó utasításokat.
k) Az áramütés elkerülése érdekében használjon földzárlat-megszakítót vagy leválasztó transzformátort.
I) Ne használja a szerszámot olyan anyagok vágására, amelyekre nem erre a célra tervezték, vagy íves vágásra. Ez károsíthatja a gyémántkereket, vagy jelentősen lerövidítheti annak élettartamát.
m) Ne tisztítsa a műanyag alkatrészeket oldószerekkel. Az olyan oldószerek, mint a benzin, a hígító vagy a klórtartalmú olajok károsíthatják és megrepeszthetik a műanyag alkatrészeket. Tisztítsa meg egy puha, szappanos vízzel enyhén benedvesített ruhával.

n) Személyi védőfelszerelést kell viselni:

- Viseljen szemvédőt. A vágás során forgács keletkezhet, amely megsérülhet a szemében, ezért mindig viseljen szemvédőt.

- Viseljen légzőkészüléket. A vágás során por keletkezik, ezért viseljen légzőkészüléket az orra és a szája védelmére.

- Viseljen hallásvédőt. A gép nagy teljesítményű, és a vágás zajjal járhat. A fülek és a koncentráció védelme érdekében viseljen fülvédőt.

- Viseljen kesztyűt. Működés közben mindig viseljen kesztyűt. Ne végezzen semmilyen műveletet szabadkézzel.

- Tartsa távol a kezét a pengétől. Vágás közben tartsa távol a kezét a vágási vonaltól. A penge éles, és súlyos sérülést okozhat.

- Használjon vízhűtést. A vízhűtés javítja a vágási teljesítményt, és jelentősen csökkenti a por és a forgácsolás mértékét. Vágás közben mindig használjon vizet.

o) Helyezze a munkadarabot egy hordozható asztalra, és vágás előtt támassza azt biztonságosan a csúszóállványhoz.

p) A munkadarab rögzítéséhez használjon szorítókat vagy egy fogószekrényt. Ez biztonságosabb, mint a kéz használata, és mindkét keze felszabadul a szerszámok működtetésére.

Működés közben

a) A vágási művelet megkezdése előtt kapcsolja be a gépet, és várja meg, amíg az eléri a teljes sebességet.

b) Vágás közben a biztonság és stabilitás érdekében ne szerelje le a védőburkolatokat.

c) Soha ne érintse meg a gyémántkereket működés közben.

d) Ne eröltesse a szerszámot. Hatékonyan és biztonságosan fog működni a tervezett határain belül.

e) Ha a gyémántkerék megáll vagy működés közben rendellenes hangokat ad ki, azonnal kapcsolja ki a kapcsolót.

f) Kapcsolja ki a szerszámot, mielőtt karbantartja vagy kicseréli a tartozékokat, például a pengéket, a biteket vagy a vágóeszközöket.

Az újrafelhasználás során

a) Újbóli felhasználás előtt ellenőrizze a sérüléseket. Ellenőrizze a védőburkolatok és egyéb alkatrészek megfelelő működését. Keresse az elferdülést, a kötést, a törést és minden olyan körülményt, amely befolyásolhatja a teljesítményt. A sérült alkatrészeket meg kell javítani vagy ki kell cserélni.
b) Használja a szerszámot a névtáblán megadott megfelelő bemeneti szinten. A megadott bemeneti érték feletti működés csökkentheti a pontosságot és a motor túlterhelését okozhatja, ami a hatékonyság csökkenéséhez vezethet.
c) Ha a szerszám meghibásodik, forduljon hivatalos szervizhez.

3. KARBANTARTÁS

1) A gyémántkerék ellenőrzése: A tompa gyémántkerék motorkárosodást okozhat és csökkentheti a hatékonyságot. Ha kopás vagy kopás jeleit észleli, azonnal cserélje ki a kereket.
2) A rögzítőcsavarok ellenőrzése: Rendszeresen ellenőrizze az összes rögzítőcsavart, hogy azok megfelelően meg legyenek húzva. Ha valamelyik csavar meglazul, azonnal húzza meg újra. Ennek elmulasztása súlyos veszélyt okozhat.
3) A motor karbantartása: A motor tekercselése a szerszám fontos része. Alaposan ellenőrizze, hogy nem sérült-e meg, illetve nem érte-e olaj vagy víz. Az optimális teljesítmény fenntartása érdekében rendszeresen tisztítsa meg az egész szerszámot.

4. Alkalmazás

• Alkalmas különböző típusú kövek és csempék vágására, amelyeket a dekorációban használnak.
• A penge 0° és 45° közötti szögben dönthető.

• Az asztalon lévő szögvonalzó 0° és 90° közötti szögre állítható.

• Vágás közben a szivattyú vizet juttat a pengéhez, ami meghosszabbítja a penge élettartamát és csökkenti a por mennyiségét.

• A vágáshoz helyezze az anyagot az asztalra. Állítsa be a párhuzamos vezetőt úgy, hogy az merőleges legyen a fűrészlap vágási sávjára, majd húzza meg a végén lévő csavart. Rögzítse a vonalzót a megfelelő helyzetben.

• A felhasználó saját maga is kicserélheti az alkatrészeket, például a pengét vagy a gumicsövet.

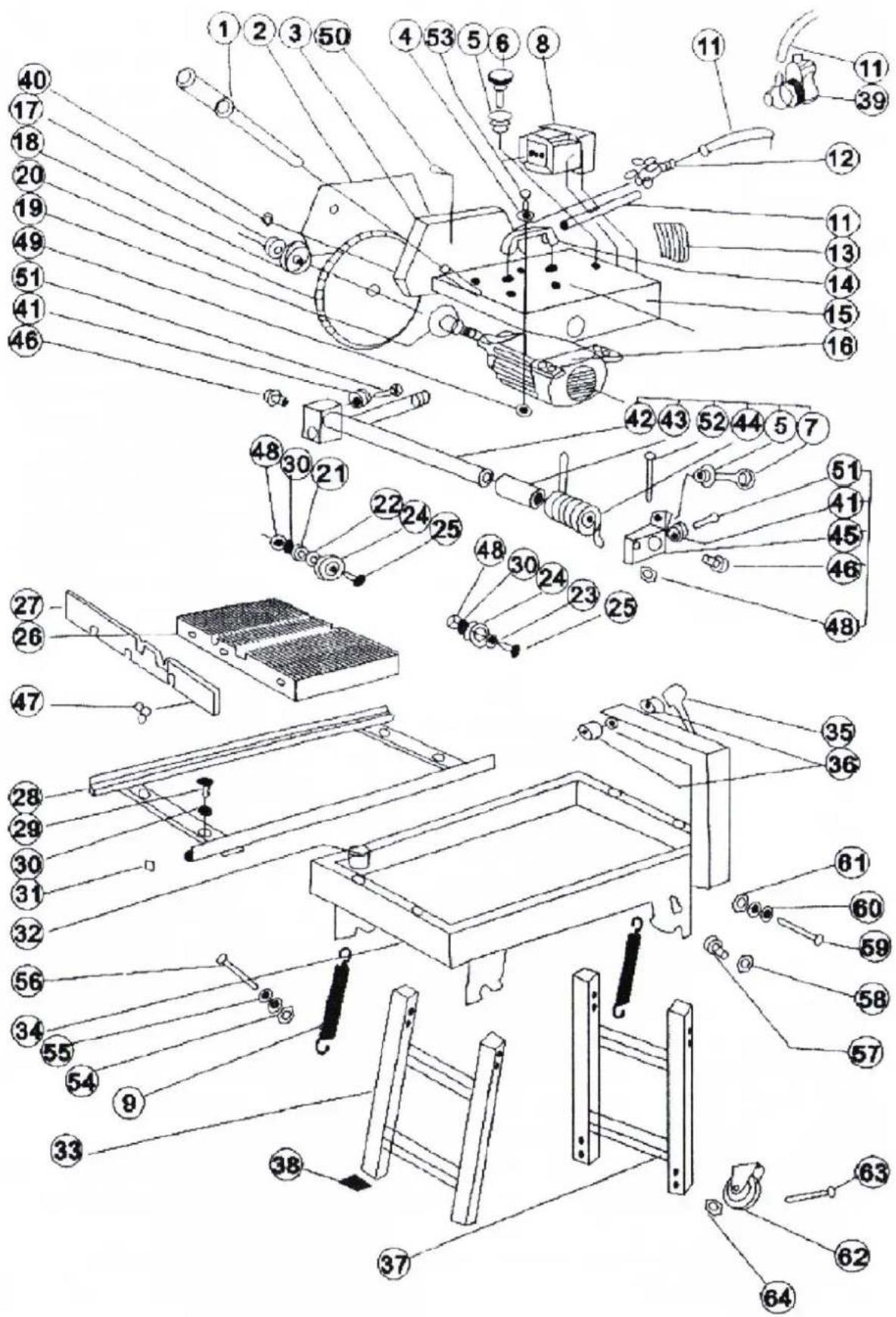

• Szerelési rajz


Alkatrész száma	A készülék leírása Mennyiség		Alkatrész száma	A készülék leírása Mennyiség
1	Kézi kar	1	33	Első láb	1
2	Felső sárvédő	1	34	Ereszcsatorna	4
3	Lenti sárvédő	1	35	Zár kézi kar	1
4	28 mm-es alátét	4	36	Bush	1
5	M8-as anya	2	37	Hátsó láb	1
6	Csavar M8x100	1	38	Gumi párna B	4
7	Csavar M8x60	1	39	Vízszivattyú	4
8	Kapcsoló	1	40	M6-os anya	1
9	Rugó	2	41	Terelőanyát	4
10	Elektromos vezeték	1	42	Forgótengely	2
11	Cső	1	43	Tavaszi bokor	1
12	Penstock	1	44	Rugó	1
13	Vízi sárvédő	1	45	Forgatható blokk	1
14	Fogantyú	1	46	M12x25 csavar	1
15	Motorkonzol	1	47	Papilionaceous csavar	2
16	Motor 2 kW	1	48	M8-as anya	3
17	Anyát (balra) M20	1	49	Lakatolóanya	4
18 Külső karima 1 50				Forrasztott csatlakozás	4
19 Belső karima 1 51				Belső hatlapú csavar M8x25	2
20	Penge 0 4001	1	52	Belső hatlapú csavar M8x50	1
21	Csapágy	4	53	Csavar M8x45	1
22	Vastag alátét	4	54	M8-as záróanya	4
23	Vékony alátét	4	55	8 mm-es alátét	4
24	Bolygókerék	4	56	Csavar M8x50	4
25	Terelőcsavar	4	57	Csavar M8x12	4
26	Asztal	1	58	M8-as anya	4
27	Asztali oldal	1	59	Csavar M10x60	4
28	Az asztal vezetője	1	60	10 mm-es alátét	8
29	M8x25 csavar	4	61	M10-es záróanyát	4
30	8 mm-es lapos alátét	4	62	Kerék	2
31	Gumi párna A	4	63	Csavar M6x50	4
32	Ütköző	1	64	M6-os anya	4

6. Példa a készülékkel való munkára

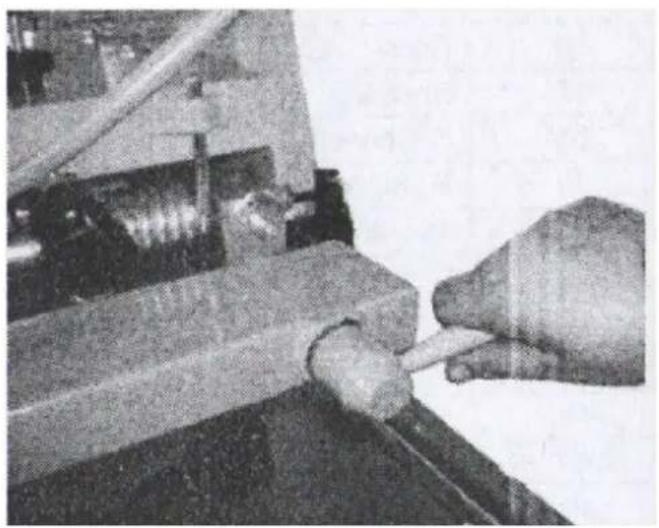

Utasítás a 45 fokos vágáshoz:

1) Lazítsa meg a csavart (a 2. képen látható módon).
2) Állítsa a motort legfeljebb 45 fokos szögbe (lásd a 3. képet).
3) A biztonságos működés érdekében a gép bekapcsolása előtt szorosan húzza meg a csavart.

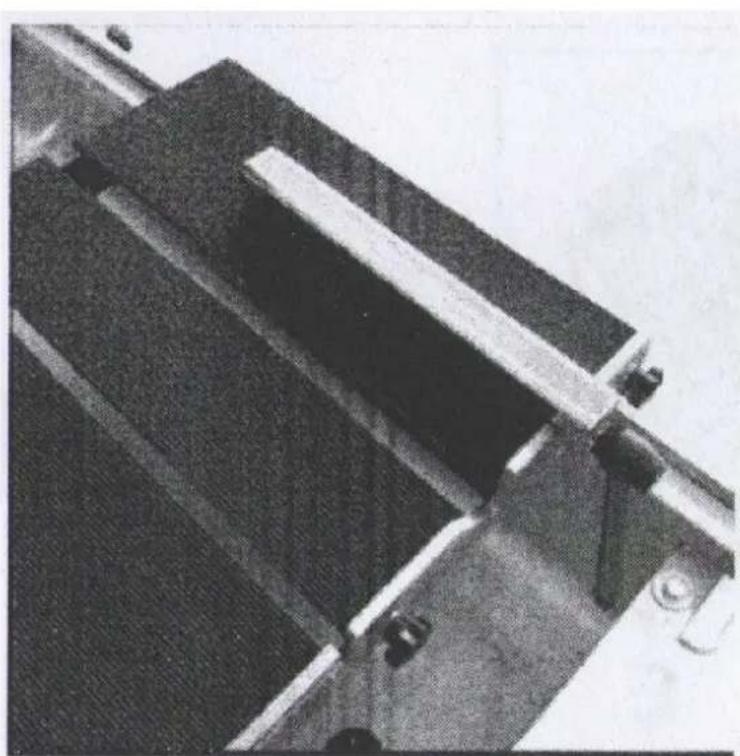

A munkaasztal beállítása:

• A munkaasztalnak 4 helymeghatározó blokkja van, amelyek korlátozzák a mozgási területét.
• Győződjön meg róla, hogy a munkaasztal megfelelően van a gépre szerelve, hogy elkerülje az olyan problémákat, mint a nehézkes elmozdulás vagy akár az asztal leesése használat közben(4. kép).

1) Lazítsa meg a végcsavart.

2) Állítsa a helymeghatározó sávot a kívánt pozícióba.

3) Húzza meg a végcsavart, és mozgassa a munkaasztalt a vágás megkezdéséhez(5. kép).

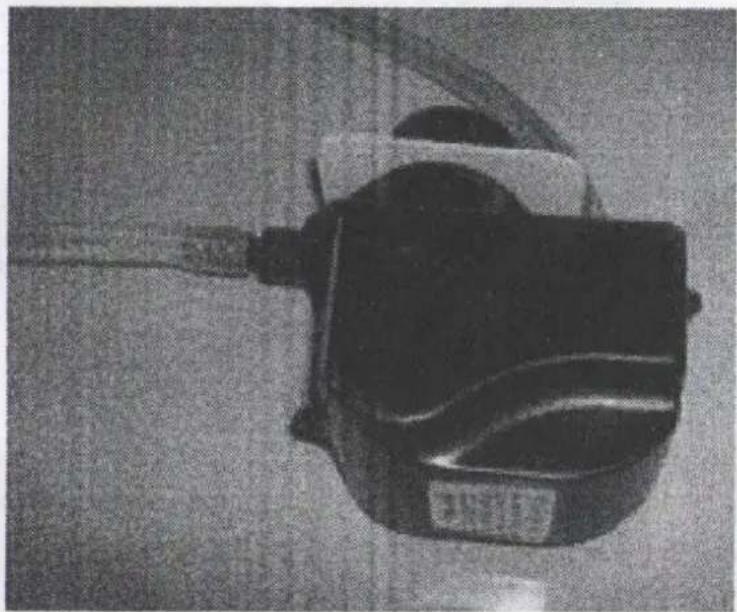

Vízpumpa telepítése:

• Rögzítse a vízszivattyút a megadott helyen(6. kép).

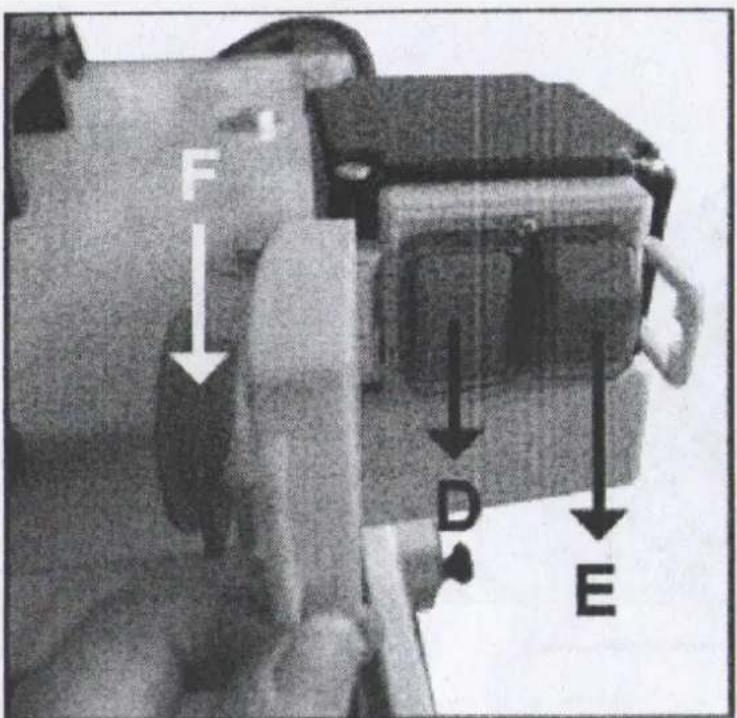

Kapcsolási információ (a 7. képhez szükséges korrekció):

F D E

1. kép

• D (zöld): Bekapcsolva.
• E (piros): Kikapcsoló.

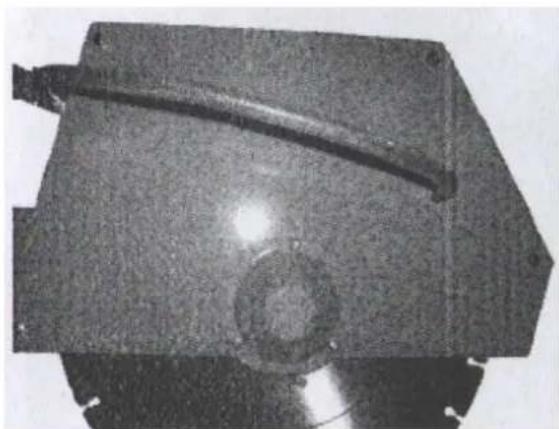

A vágótárcsa cseréje:

1) Kapcsolja ki a gépet, és várja meg, amíg a lemez nem mozog.

2) Csavarja ki a 4 csavart a 8. képen látható módon.

3) A mellékelt tartozékkulccsal oldja ki a csavart a csavarhúzóval a középső lyukon keresztül(9. kép).

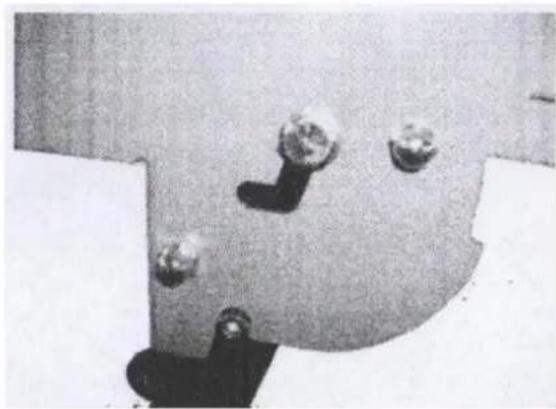

Az állvány összecsukása:

1) Hajtsa fel az állványt a 10-2. képen látható módon.

2) A végeredménynek a 10-3. és 10-4. képen látható módon kell kinéznie.
