KÄYTTÖOHJE SSAW-2500PRO MSW

Tämä käyttöopas on käännetty konekääntäjän avulla. Olemme pyrkineet tarjoamaan mahdollisimman tarkan käännöksen. Automaattisten käännösten laatu ei kuitenkaan ole täydellinen, eikä sen ole tarkoitus korvata ihmisten tekemiä käännöksiä. Virallinen käyttöopas on englanninkielinen versio. Käännöksessä mahdollisesti esiintyvät ristiriitaisuudet tai erot viralliseen versioon eivät ole sitovia, eikä niillä ole oikeudellista vaikutusta ohjeiden noudattamisen tai täytäntöönpanon osalta. Jos jokin käyttöohjeen sisältämien tietojen tarkkuuteen liittyvä seikka askarruttaa sinua, käänny käyttöohjeiden virallisen englanninkielisen version puoleen.

1. Tekniset tiedot

Parametrin kuvaus Parametrin arvo
Tuotteen nimi	Kivi saha
Malli	MSW-SSAW-2500PRO
Nimellisjännite [V~] / taajuus [Hz]	230 / 50
Nimellisteho [W]	2500
Ei kuormitusnopeutta [rpm]	2800
Terän kallistusalue [°]	0 - 45
Leikkaussyvyys [mm]	90 (90°:ssa) / 65 (45°:ssa)
Suojausluokka	1
IP-luokka	IP 54
Vesipumppu	50 W, max. 800 l/h, IP28
Terän halkaisija [mm]	∅350
Terän reiän halkaisija [mm]	25,4
Käyttömäärä	S6 40 %
Vesisäiliön tilavuus [l]	37,8
Tärinäpäästön arvo [m/s2]	3,4
Äänenpainetaso [dB]	72
Äänen teho [dB]	85
Pöydän mitat [cm]	53x43
Mitat (leveys x syvyys x korkeus) [cm]	120 x 53 x 120
Paino [kg]	73

2. Turvallisuustiedot

Tunne sähkötyökalusi. Lue turvallisuutesi vuoksi seuraava käyttöohje ennen sahan käyttöä.

Ennen kuin käynnistät koneen

a) Lue käyttöohje huolellisesti ennen koneen käynnistämistä. Ymmärrä työkalun sovellukset ja rajoitukset mahdollisten vaarojen välttämiseksi.

b) Tämä on sähköinen leikkauskone. Varmista, että lapset ja vierailijat ovat turvallisella etäisyydellä ennen käyttöä.
c) Pidä työalue puhtaana. Sotkuiset alueet ja penkit voivat aiheuttaa vammoja.
d) Harkitse työympäristöä.

• Älä altista sähkötyökaluja sateelle.
  • Vältä niiden käyttöä kosteissa tai märissä tiloissa.

• Pidä alue hyvin valaistuna.

• Älä käytä työkaluja syttyvien nesteiden tai kaasujen lähellä.

e) Estä sähköisku välttämällä kosketusta maadoitettuihin pintoihin, kuten putkiin tai lämpöpatteriin.
f) Käytä oikeaa työkalua. Älä pakota pieniä työkaluja tekemään raskaan työkalun työtä. Käytä työkalua vain sen aiottuun tarkoitukseen.
g) Käytä leikkaamiseen vain timanttilaikkaa. Älä käytä muita leikkaustyökaluja.
h) Varmista, että kytkin on "OFF"-asennossa, ennen kuin liität virtajohdon.
i) Tarkasta timanttipyörä ennen käyttöä. Tarkista halkeamien, rikkoutuneiden osien tai mutkien varalta. Älä käytä pyörää, jos siinä on vikoja. Suorita testi varmistaaksesi, että se toimii oikein.
j) Huolla työkaluja huolellisesti. Pidä ne terävinä ja puhtaina optimaalisen turvallisuuden ja suorituskyvyn saavuttamiseksi. Noudata voitelu- ja lisävarusteiden vaihto-ohjeita.
k) Käytä maavuotokatkaisinta tai eristysmuuntajaa sähköiskun estämiseksi.
I) Älä käytä työkalua materiaalien leikkaamiseen, johon sitä ei ole suunniteltu, tai kaarevaan leikkaamiseen. Tämä voi vahingoittaa timanttipyörää tai lyhentää sen käyttöikää merkittävästi.
m) Älä puhdista muoviosia liuottimilla. Liuottimet, kuten bensiini, tinneri tai klooria sisältävät öljyt, voivat vahingoittaa ja murtaa muoviosia. Puhdista pehmeällä liinalla, joka on kevyesti kostutettu saippuaveteen.
n) Henkilökohtaisia suojavarusteita tulee käyttää:

- Käytä suojalaseja. Leikkaaminen voi aiheuttaa lastuja, jotka voivat vahingoittaa silmiäsi, joten käytä aina suojalaseja.

- Käytä hengityssuojainta. Leikkaus tuottaa pölyä, joten käytä hengityssuojainta nenäsi ja suusi suojaamiseksi.

- Käytä kuulosuojaimia. Kone on tehokas ja leikkaus saattaa aiheuttaa melua. Käytä kuulosuojaimia suojellaksesi korviasi ja keskittymistäsi.

- Käytä käsineitä. Käytä aina käsineitä käytön aikana. Älä suorita mitään toimintoa vapaalla kädellä.

- Pidä kädet loitolla terästä. Pidä kätesi poissa leikkauslinjasta leikkaamisen aikana. Terä on terävä ja voi aiheuttaa vakavia vammoja.

- Käytä vesijäähdytystä. Vesijäähdytys parantaa leikkaustehoa ja vähentää huomattavasti pölyä ja lastuamista. Muista aina käyttää vettä leikkaamisen aikana.

o) Aseta työkappale kannettavalle pöydälle ja aseta se tukevasti liukutelinettä vasten ennen leikkaamista.
p) Käytä puristimia tai ruuvipuristeita työstettävän kappaleen pitämiseen. Tämä on turvallisempaa kuin käsien käyttö ja vapauttaa molemmat kädet työkalujen käyttämiseen.

Käytön aikana

a) Kytke kone päälle ja odota, että se saavuttaa täyden nopeuden ennen leikkaustoiminnan aloittamista.
b) Älä pura suojuksia leikkaamisen aikana turvallisuuden ja vakauden varmistamiseksi.
c) Älä koskaan koske timanttipyörään käytön aikana.
d) Älä pakota työkalua väkisin. Se toimii tehokkaasti ja turvallisesti suunnitelluissa rajoissaan.
e) Jos timanttilaikka pysähtyy tai kuuluu epänormaalia ääntä käytön aikana, sammuta kytkin välittömästi.
f) Irrota työkalu ennen huoltoa tai lisävarusteiden, kuten terien, terien tai leikkurien, vaihtamista.

Uudelleenkäytön aikana

a) Tarkista vaurioiden varalta ennen uudelleenkäyttöä. Tarkista suojukset ja muut osat varmistaaksesi, että ne toimivat oikein. Etsi kohdistusvirheitä, sitoutumista, rikkoutumista ja kaikkia olosuhteita, jotka voivat vaikuttaa suorituskykyyn. Vaurioituneet osat tulee korjata tai vaihtaa.
b) Käytä työkalua oikealla syöttötasolla tyyppikilven mukaisesti. Käyttö määritetyn tulon yläpuolella voi heikentää tarkkuutta ja aiheuttaa moottorin ylikuormitusta, mikä heikentää tehokkuutta.
c) Ota yhteys valtuutettuun huoltoliikkeeseen jos työkalussa on toimintahäiriö.

3. Huolto

1) Timanttilaikan tarkastus : Tylsä timanttipyörä voi aiheuttaa moottorivaurioita ja heikentää tehokkuutta. Vaihda pyörä välittömästi, jos huomaat kulumisen tai hankauksen merkkejä.
2) Kiinnitysruuvien tarkastus : Tarkista säännöllisesti kaikki kiinnitysruuvit varmistaaksesi, että ne ovat kunnolla kiristetty. Jos ruuveja on löysällä, kiristä ne välittömästi. Jos näin ei tehdä, seurauksena voi olla vakava vaara.
3) Moottorin huolto : Moottorin käämitys on tärkeä osa työkalua. Tarkasta se huolellisesti varmistaaksesi, ettei se ole vaurioitunut tai altistunut öljylle tai vedelle. Puhdista koko työkalu säännöllisesti optimaalisen suorituskyvyn ylläpitämiseksi.

4. Sovellus

• Soveltuu erilaisten koristeluun käytettävien kivien ja laattojen leikkaamiseen.
  • Terä voi kallistua mihin tahansa kulmaan välillä 0° - 45°.
• Pöydän kulmaviivainta voidaan säätää mihin tahansa kulmaan välillä 0° - 90°.
• Leikkauksen aikana pumppu syöttää vettä terään, mikä pidentää terän käyttöikää ja vähentää pölyä.
• Leikkaa asettamalla materiaali pöydälle. Säädä rinnakkaisohjain niin, että se on kohtisuorassa sahanterän leikkausuraan nähden, ja kiristä sitten ruuvi lopussa. Kiinnitä viivain sopivaan asentoon.
• Käyttäjä voi itse vaihtaa komponentteja, kuten terän tai kumiputken.

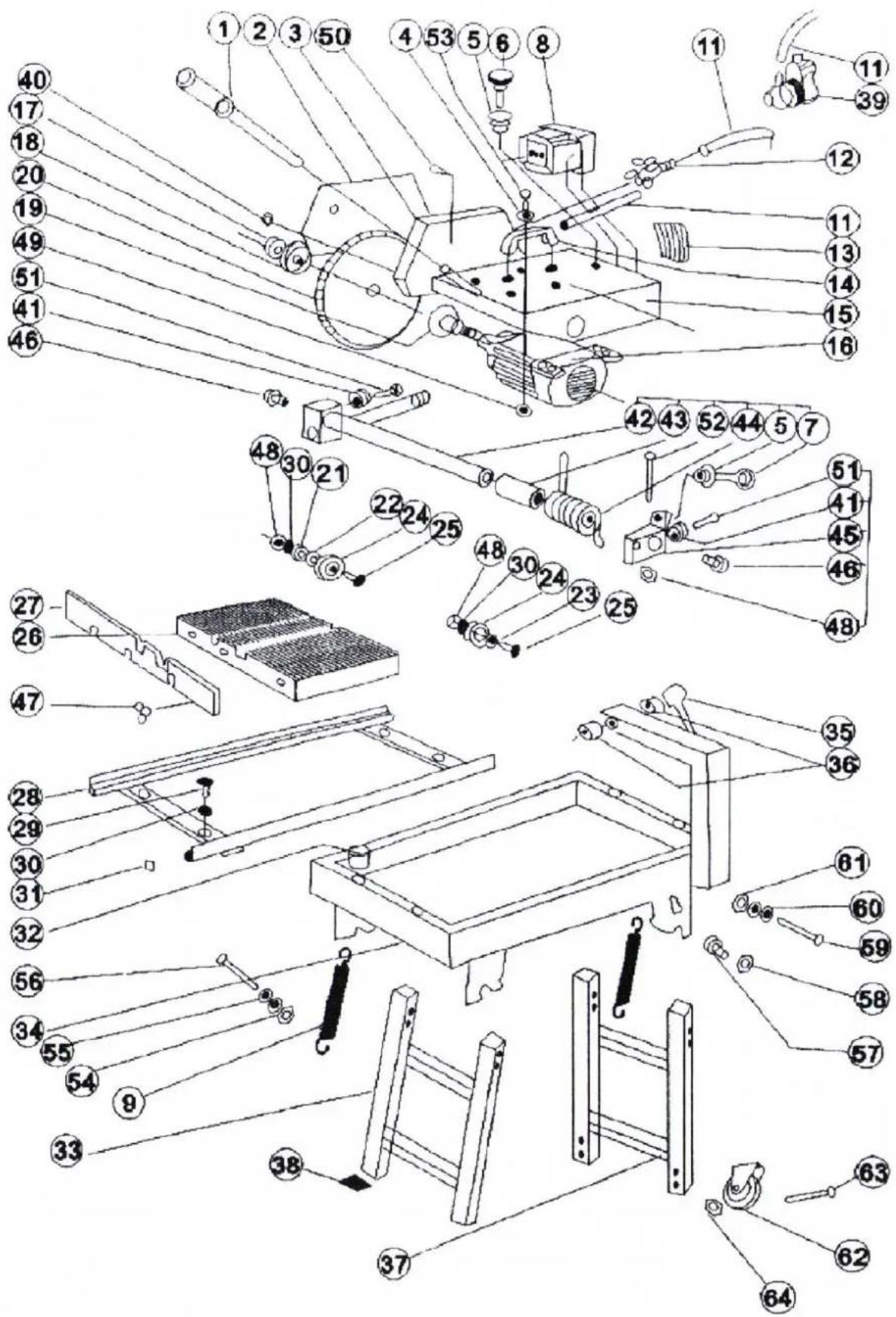

5. Kokoonpanopiirustus

Osan numero	Kuvaus Määrä		Osan numero	Kuvaus Määrä
1	Käsivipu	1	33	Etujalka	1
2	Ylälokasuoja	1	34	Kouru	4
3	Alas lokasuoja	1	35	Lukitse käsivipu	1
4	28 mm aluslevy	4	36	Bush	1
5	Mutteri M8	2	37	Takajalka	1
6	Pultti M8x100	1	38	Kumityyny B	4
7	Pultti M8x60	1	39	Vesipumppu	4
8	Kytkin	1	40	Mutteri M6	1
9	Jousi	2	41	Taitava mutteri	4
10	Sähköjohto	1	42	Pyörivä akseli	2
11	Putki	1	43	Kevät pensas	1
12	Penstock	1	44	Jousi	1
13	Vesilokasuoja	1	45	Pyörivä lohko	1
14	Kädensija	1	46	Pultti M12x25	1
15	Moottorin kannatin	1	47	Papilionmainen pultti	2
16	Moottori 2 kW	1	48	Mutteri M8	3
17	Mutteri (vasen) M20	1	49	Lukitusmutteri	4
18	Ulkolaippa	1	50	Juotettu liitos	4
19 Sisälalippa 1 51				Sisäinen kuusiopultti M8x25	2
20 Terä 0 4001 1 52				Sisäinen kuusiopultti M8x50	1
21	Laakeri	4	53	Pultti M8x45	1
22	Paksu aluslevy	4	54	Lukitusmutteri M8	4
23	Ohut aluslevy	4	55	8 mm aluslevy	4
24	Tyhjäpyörä	4	56	Pultti M8x50	4
25	Taittuva pultti	4	57	Pultti M8x12	4
26	Taulukko	1	58	Mutteri M8	4
27	Pöydän puoli	1	59	Pultti M10x60	4
28	Pöydän opas	1	60	10 mm aluslevy	8
29	Pultti M8x25	4	61	Lukitusmutteri M10	4
30	Tasainen aluslevy 8 mm	4	62	Pyörä	2
31	Kumityyny A	4	63	Pultti M6x50	4
32	Sulku	1	64	Mutteri M6	4

6. Esimerkki työskentelystä laitteen kanssa

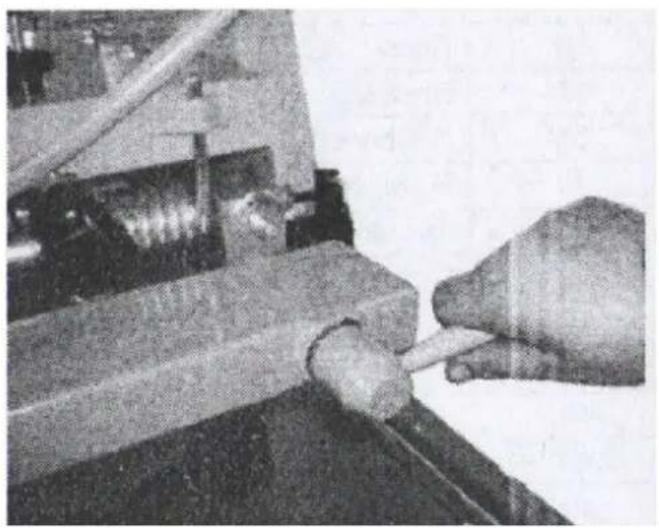

Ohje 45 asteen leikkaamiseen:

1) Löysää ruuvia (kuten kuvassa kuva 2).
2) Säädä moottori enintään 45 asteen kulmaan (katso kuva 3).
3) Kiristä ruuvi tiukasti ennen koneen käynnistämistä turvallisen käytön varmistamiseksi.

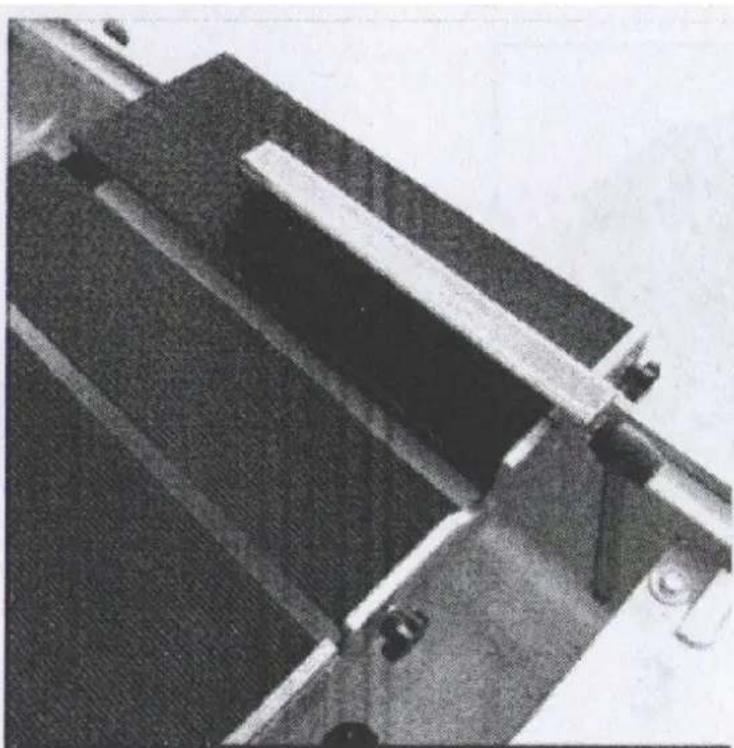

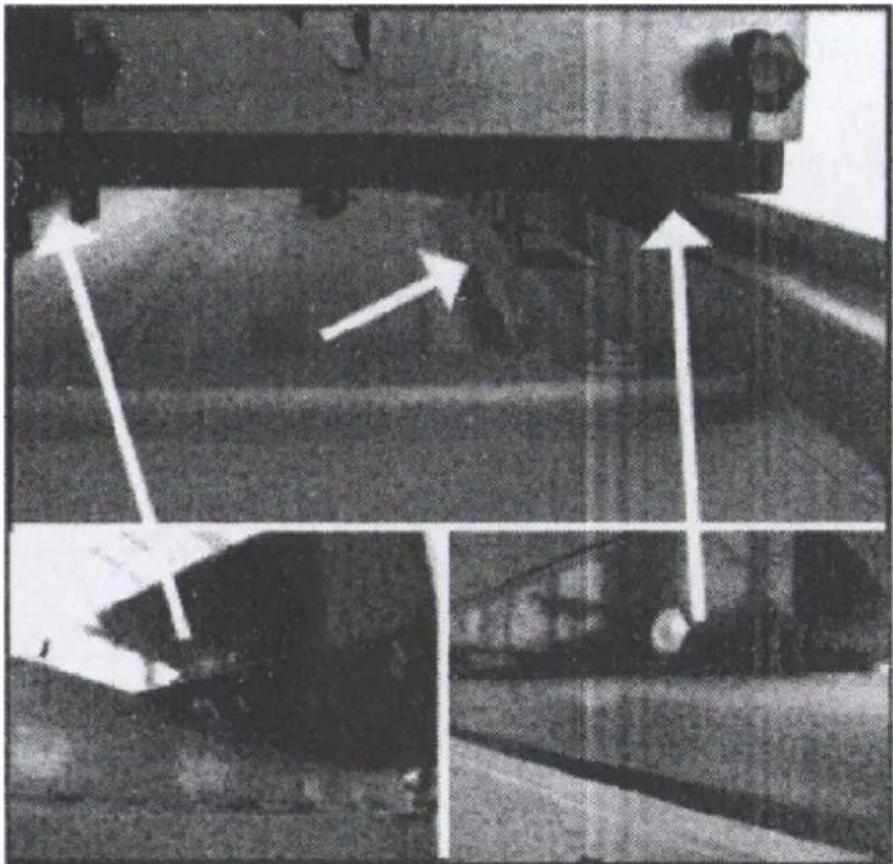

Työpöydän säätäminen:

• Työpöydässä on 4 paikkalohkoa, jotka rajoittavat sen liikealuetta.
• Varmista, että työpöytä on asennettu oikein koneeseen, jotta vältytään sellaisilta ongelmilta, kuten kova liike tai jopa pöytä putoaminen käytön aikana ( kuva 4 ).

1) Löysää päätyruuvia.
2) Säädä sijaintipalkki haluamaasi kohtaan.
3) Kiristä päätyruuvi ja siirrä työpöytää aloittaaksesi leikkaamisen ( kuva 5 ).

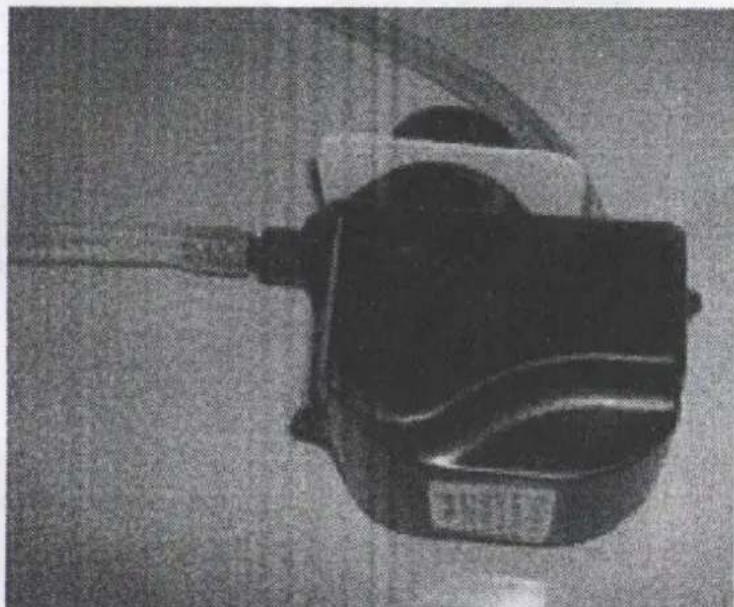

- Kiinnitä vesipumppu määritettyyn paikkaan ( kuva 6 ).

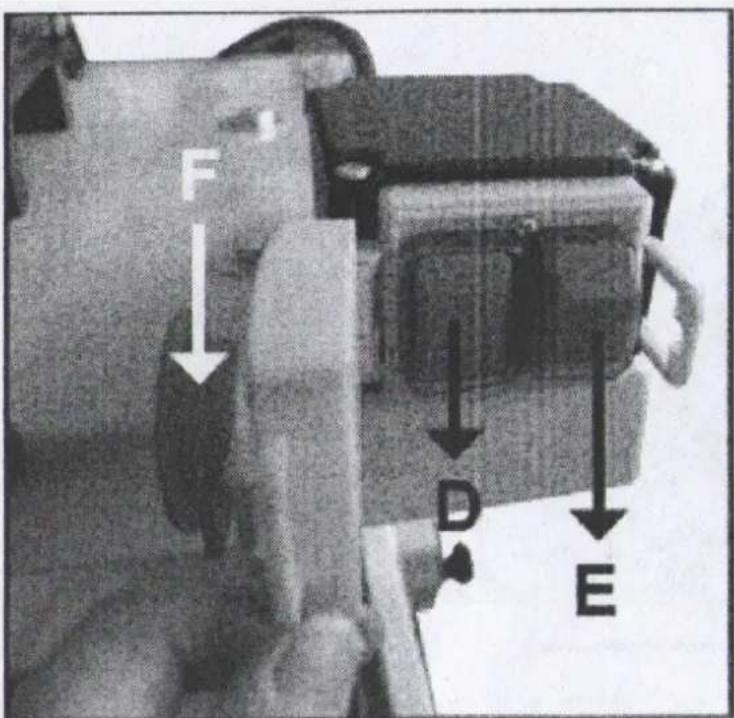

Kytkimen tiedot (korjaus tarvitaan kuvaan 7):

F D E

Kuva 6

• D (vihreä) : Kytke PÄÄLLE .
• E (punainen) : Kytke pois päältä .

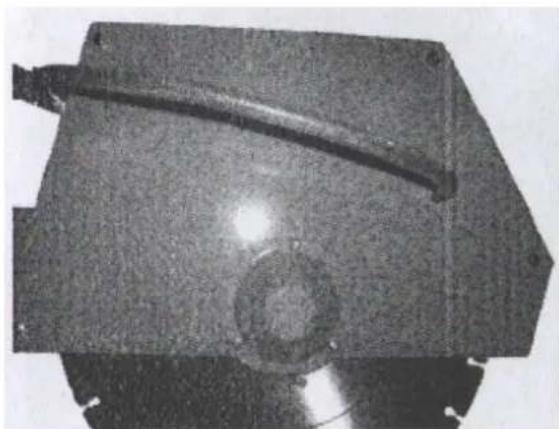

Leikkuulevyn vaihto:

1) Sammuta kone ja odota, kunnes levy pysähtyy.

2) Irrota 4 ruuvia kuvan 8 mukaisesti.

3) Vapauta ruuvi mukana toimitetulla lisävarusteavaimella työntämällä ruuvimeisseli keskireiän läpi ( kuva 9 ).

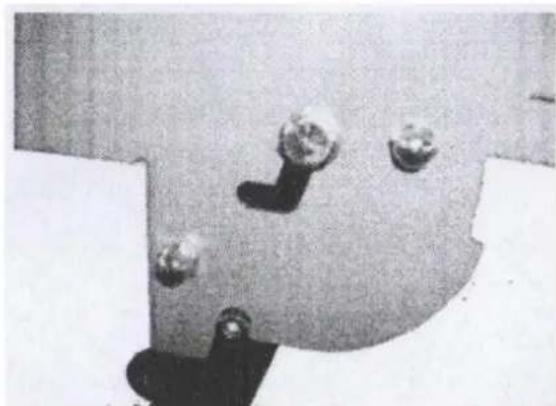

Jalustan taittaminen:

1) Käännä jalusta ylös kuvan 10-2 mukaisesti.

2) Lopputuloksen tulee näyttää kuvissa 10-3 ja 10-4.
