NÁVOD NA OBSLUHU SSAW-2500PRO MSW

Táto používatel'ská príručka bola preložená pomocou strojového prekladu. Vynaložili sme primeranú snahu o poskytnutie presného prekladu, avšak žiadny automatický preklad nie je dokonalý a nemá nahradiť ľudských prekladatel'ov. Oficiálna používatel'ská príručka je v anglickom jazyku. Akékoľvek nezrovnalosti alebo rozdiely, ku ktorým došlo v procese prekladu, nie sú záväzné a nemajú žiadny právny účinok na účely dodržiavania alebo presadzovania predpisov. Ak máte akékoľvek otázky týkajúce sa presnosti informácií obsiahnutých v používatel'skej príručke, pozrite si jej anglickú verziu, ktorá predstavuje oficiálnu verziu.

1. Technické údaje

2. Bezpečnostné informácie

Poznajte svoje elektrické náradie. Pre vašu bezpečnosť si pred použitím píly prečítajte nasledujúci návod.

a) Pred zapnutím stroja si pozorne prečítajte návod. Pochopte aplikácie a obmedzenia nástroja, aby ste sa vyhli potenciálnym rizikám.
b) Toto je elektrický rezací stroj. Pred prevádzkou sa uistite, že deti a návštevníci sú v bezpečnej vzdialenosti.
c) Udržujte pracovný priestor čistý. Neporiadok na miestach a lavičkách môže spôsobit zranenia.
d) Zvážte pracovné prostredie.

• Nevystavujte elektrické náradie dažďu.

• Vyhnite sa ich používaniu na vlhkých alebo mokrých miestach.

• Udržujte oblast dobre osvetlenú.

• Nástroje nepoužívajte v blízkosti horľavých kvapalín alebo plynov.

e) Zabráňte úrazu elektrickým prúdom tým, že sa vyhnete kontaktu s uzemnenými povrchmi, ako sú potrubia alebo radiátory.
f) Použite správny nástroj. Nenúťte malé nástroje, aby vykonávali prácu tažkého nástroja. Náradie používajte iba na určený účel.
g) Na rezanie používajte iba diamantový kotúč. Nepoužívajte žiadny iný rezný nástroj.
h) Pred zapojením napájacieho kábla sa uistite, že je vypínač v polohe „OFF“.
i) Pred použitím skontrolujte diamantový kotúč. Skontrolujte praskliny, zlomené časti alebo ohyby. Ak zistíte nejaké chyby, koleso nepoužívajte. Spustite test, aby ste potvrdili, že funguje správne.
j) Náradie starostlivo udržiavajte. Udržujte ich ostré a čisté pre optimálnu bezpečnosť a výkon. Postupujte podľa pokynov na mazanie a výmenu príslušenstva.
k) Aby ste predišli úrazu elektrickým prúdom, použite istič zvodového prúdu alebo izolačný transformátor.
I) Nepoužívajte náradie na rezanie materiálov, na ktoré nie je určené, ani na zakrivené rezanie. To môže poškodit diamantový kotúč alebo výrazne skrátiť jeho životnosť.
m) Plastové časti nečistite rozpúšťadlami. Rozpúšťadlá ako benzín, riedidlo alebo oleje obsahujúce chlór môžu poškodit a popraskať plastové diely. Čistite mäkkou handričkou mierne navlhčenou v mydlovej vode.
n) Je potrebné nosit' osobné ochranné prostriedky:

- Noste ochranu očí. Pri rezaní môžu vzniknúť triesky, ktoré môžu poraniť oči, preto vždy používajte ochranu očí.

- Noste respirátor. Pri rezaní vzniká prach, preto noste respirátor na ochranu nosa a úst.

- Noste ochranu sluchu. Stroj je výkonný a rezanie môže vytvárat hluk. Na ochranu uší a koncentrácie noste ochranu sluchu.

- Noste rukavice. Počas prevádzky vždy noste rukavice. Nevykonávajte žiadne operácie z voľnej ruky.

- Ruky držte d'alej od čepele. Pri rezaní držte ruky mimo reznej línie. Čepel' je ostrá a môže spôsobit' vážne zranenie.

- Použite vodné chladenie. Vodné chladenie zlepšuje rezný výkon a výrazne znižuje prach a triesky. Pri rezaní vždy nezabudnite použit' vodu.

o) Umiestnite obrobok na prenosný stôl a pred rezaním ho bezpečne oprite o stojan na diapozitívy.
p) Na uchytenie obrobku použite svorky alebo zverák. Je to bezpečnejšie ako používanie rúk a uvoľňuje obe ruky na ovládanie náradia.

Počas prevádzky

a) Pred začatím rezania zapnite stroj a počkajte, kým nedosiahne plnú rýchlost.
b) Počas rezania nerozoberajte chrániče na zaistenie bezpečnosti a stability.
c) Nikdy sa nedotýkajte diamantového kotúča počas prevádzky.
d) Netlačte na náradie násilím. V rámci svojich navrhnutých limitov bude fungovať efektívne a bezpečne.
e) Ak sa diamantový kotúč počas prevádzky zastaví alebo vydáva abnormálne zvuky, okamžite vypnite vypínač.
f) Pred údržbou alebo výmenou príslušenstva, ako sú čepele, bity alebo frézy, náradie odpojte.

Počas opätovného použitia

a) Pred opätovným použitím skontrolujte, či nedošlo k poškodeniu. Skontrolujte ochranné kryty a ostatné časti, aby ste sa uistili, že správne fungujú. Hľadajte nesprávne zarovnanie, viazanie, zlomenie a akékoľvek podmienky, ktoré by mohli ovplyvnit výkon. Poškodené diely treba opraviť alebo vymenit.
b) Nástroj používajte na správnej vstupnej úrovni, ako je uvedené na typovom štítku.
Prevádzka nad špecifikovaný vstup môže znížit' presnosť a spôsobit' preťaženie motora, čo vedie k zníženiu účinnosti.
c) Porad'te sa s autorizovaným servisným zástupcom ak nástroj nefunguje správne.

3. Údržba

1) Kontrola diamantového kotúča : Tupý diamantový kotúč môže spôsobit' poškodenie motora a znížit' účinnosť. Ak spozorujete známky opotrebovania alebo oderu, koleso ihned' vymeňte.
2) Kontrola montážnych skrutiek : Pravidelne kontrolujte všetky montážne skrutky, aby ste sa uistili, že sú správne utiahnuté. Ak sú nejaké skrutky uvoľnené, ihned’ ich dotiahnite. Ak tak neurobíte, môže to mať za následok vážne nebezpečenstvo.
3) Údržba motora : Vinutie motora je klúčovou súčastou náradia. Starostlivo ho skontrolujte, aby ste sa uistili, že nie je poškodený alebo vystavený oleju alebo vode. Pravidelne čistite celý nástroj, aby ste udržali optimálny výkon.

4. Aplikácia

• Vhodné na rezanie rôznych druhov kameňov a dlaždíc používaných pri dekorácii.
• Čepel' sa môže naklonit' do l'ubovol'ného uhla medzi 0° a 45°.
• Uhlové pravítko na stole je možné nastaviť do l'ubovoľného uhla medzi 0° a 90°.
• Čerpadlo pri rezaní dodáva kotúču vodu, čo predlžuje životnosť kotúča a znižuje prašnosť.
• Ak chcete rezať, položte materiál na stôl. Nastavte paralelnú vodiacu lištu tak, aby bola kolmá na reznú dráhu pílového kotúča, potom skrutku na konci utiahnite. Zaistite pravítko vo vhodnej polohe.
• Používatel' si môže sám vymení' komponenty, ako je čepel' alebo gumená trubica.

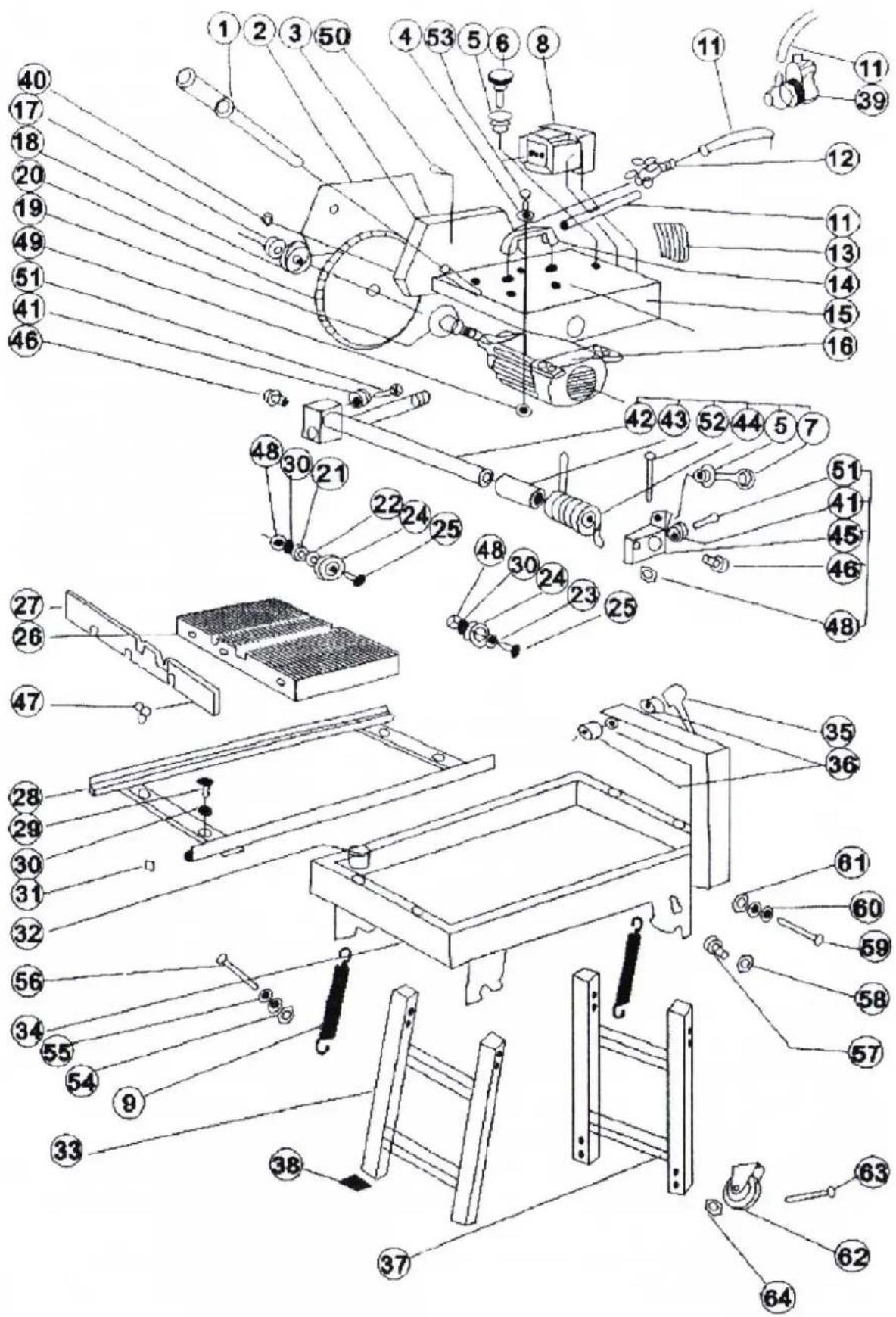

5. Montážny výkres

Diel č.	Popis	Množstvo	Diel č.	Popis	Množstvo
1	Ručná páka	1	33	Predná noha	1
2	Horný blatník	1	34	Žřab	4
3	Dolný blatník	1	35	Uzamknite ručnú páku	1
4	28 mm podložka	4	36	Bush	1
5	Matica M8	2	37	Zadná noha	1
6	Skrutka M8x100	1	38	Gumový vankúš B	4
7	Skrutka M8x60	1	39	Vodná pumpa	4
8	Prepínač	1	40	Matica M6	1
9	jar	2	41	Vychyľovacia matica	4
10	Elektrický drôt	1	42	Otočný hriadel'	2
11	Rúrka	1	43	Jarný krík	1
12	Penstock	1	44	jar	1
13	Vodný blatník	1	45	Otočný blok	1
14	Rukovát'	1	46	Skrutka M12x25	1
15	Držiak motora	1	47	Papilionaceous bolt	2
16	Výkon motora 2 kW	1	48	Matica M8	3
17	Matica (ľavá) M20	1	49	Poistná matica	4
18	Vonkajšia príruba	1	50	Spájkované spájanie	4
19 Vnútorná príruba 1 51				Vnútorná šesthranná skrutka M8x25	2
20	Čepel' 0 4001	1	52	Vnútorná šesthranná skrutka M8x50	1
21	Ložisko	4	53	Skrutka M8x45	1
22	Hrubá podložka	4	54	Poistná matica M8	4
23	Tenká podložka	4	55	8 mm podložka	4
24	Voľné koleso	4	56	Skrutka M8x50	4
25	Vychyľovacia skrutka	4	57	Skrutka M8x12	4
26	Tabuľka	1	58	Matica M8	4
27	Strana stola	1	59	Skrutka M10x60	4
28	Sprievodca stola	1	60	10 mm podložka	8
29	Skrutka M8x25	4	61	Poistná matica M10	4
30	Plochá podložka 8 mm	4	62	koleso	2
31	Gumový vankúš A	4	63	Skrutka M6x50	4
32	Zátka	1	64	Matica M6	4

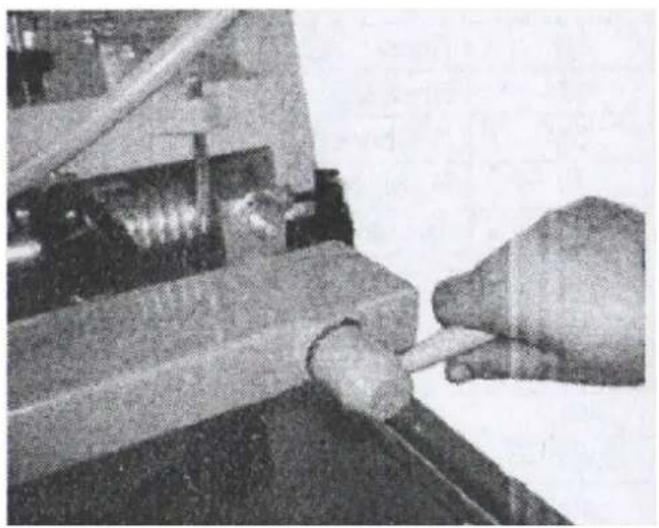

1) Uvoľnite skrutku (ako je uvedené v Obrázok 2 ).
2) Nastavte motor na maximálny uhol 45 stupňov (pozri obrázok 3).
3) Pred zapnutím stroja pevne utiahnite skrutku, aby bola zaistená bezpečná prevádzka.

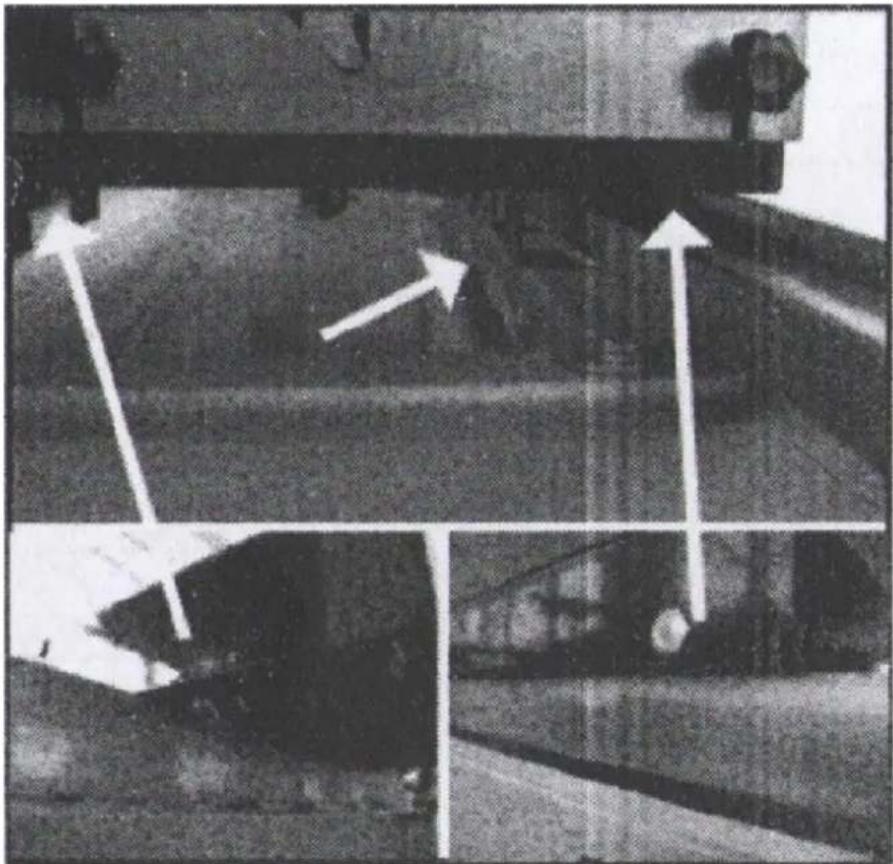

Úprava pracovného stola:

• Pracovný stôl má 4 lokačné bloky, ktoré obmedzujú jeho pohybovú plochu.
• Uistite sa, že je pracovný stôl správne nainštalovaný na stroji, aby ste sa vyhli problémom, ako je prudký pohyb alebo dokonca pád stola počas používania (Obrázok 4).
